汽车中央风口装饰件注塑模具（ID:887271）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

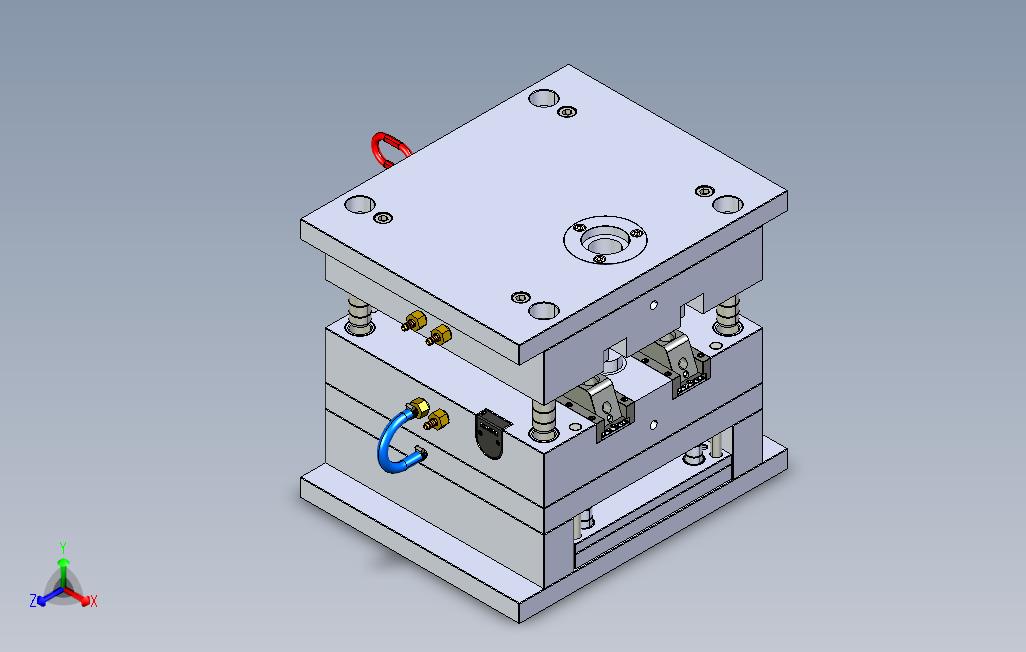

0.png)

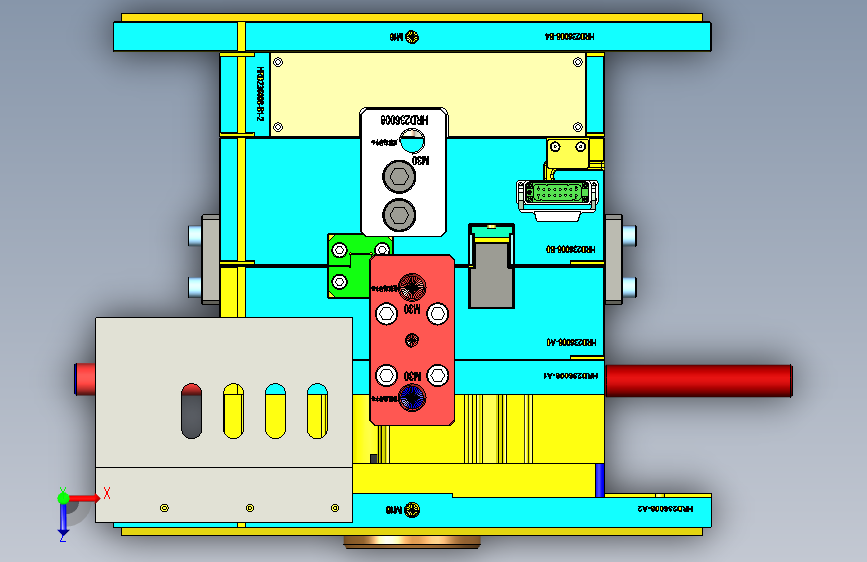

1.png)

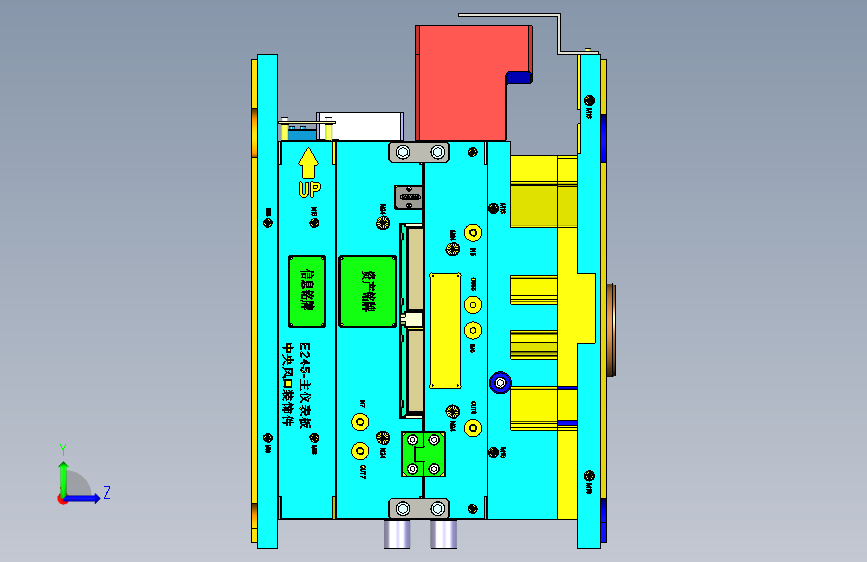

2.png)

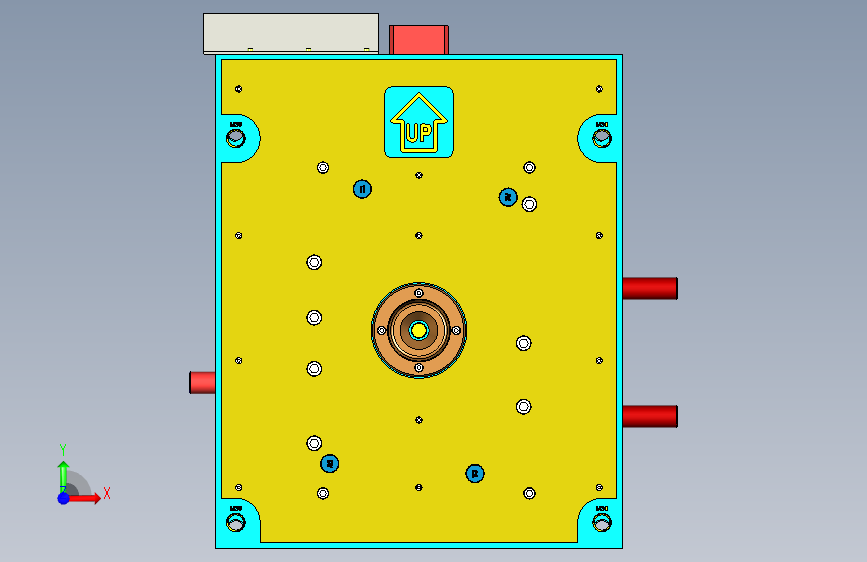

3.png)

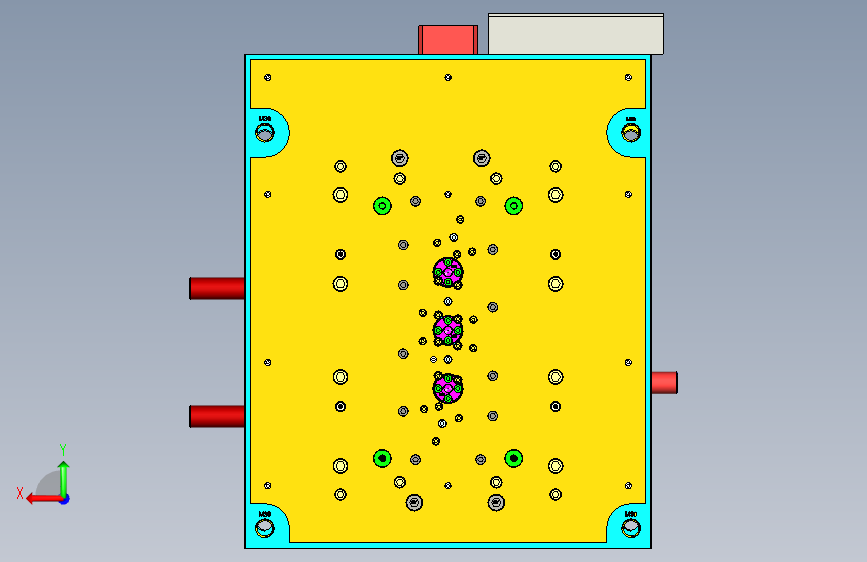

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

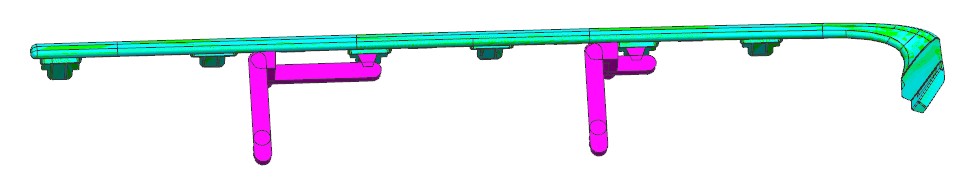

| 1 | 1.产品正面.jpg | 24.05K |

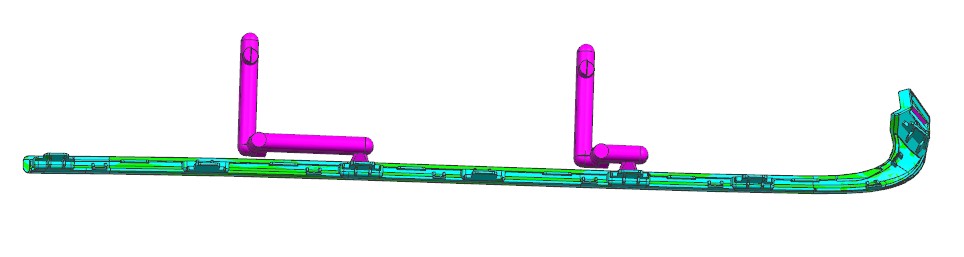

| 2 | 2.产品背面.jpg | 27.04K |

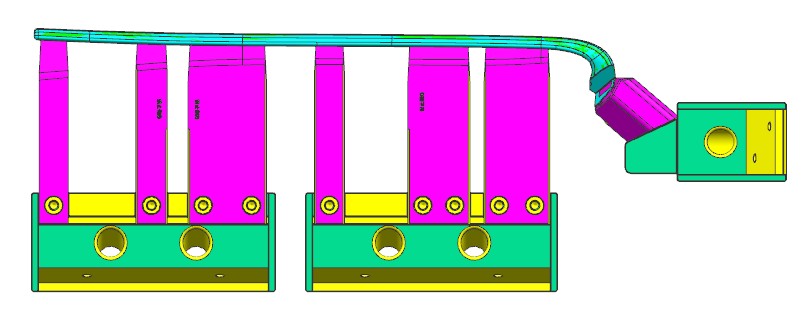

| 3 | 3.滑块.jpg | 47.32K |

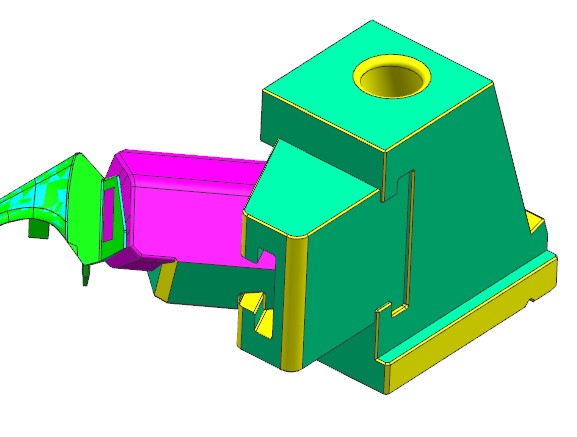

| 4 | 4.转角度抽芯.jpg | 37.64K |

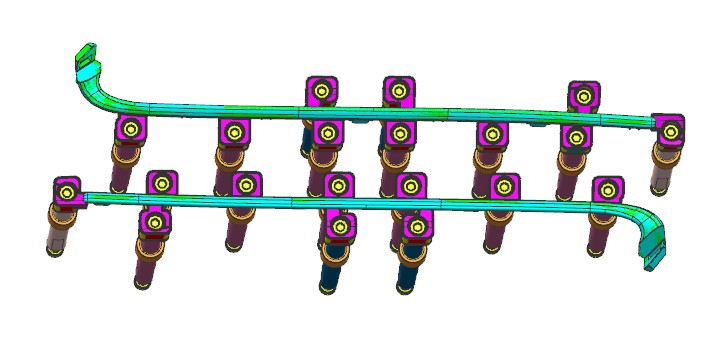

| 5 | 5.顶块.jpg | 49.41K |

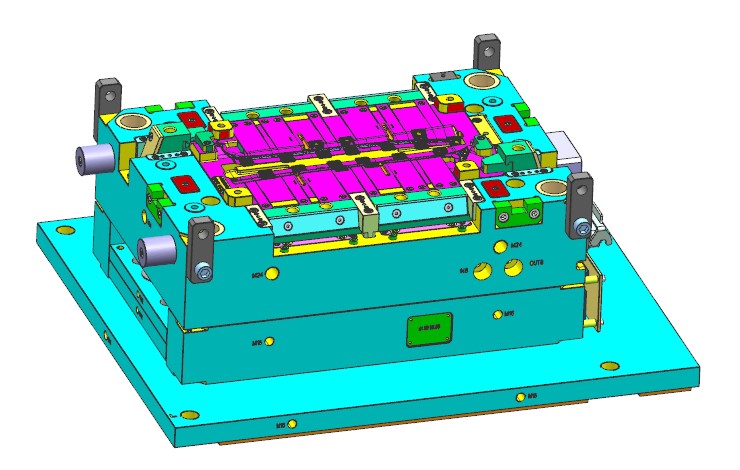

| 6 | 6.后模.jpg | 82.76K |

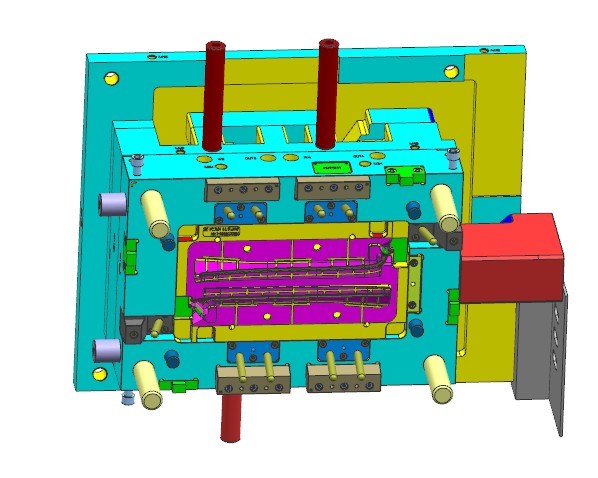

| 7 | 7.前模.jpg | 64.70K |

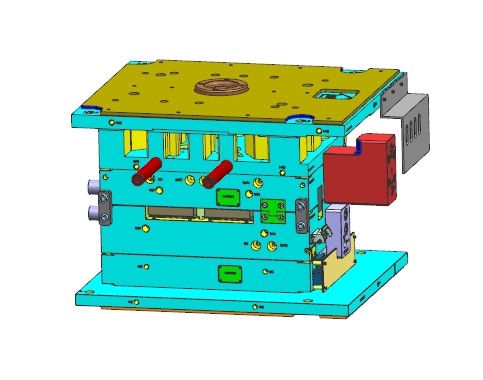

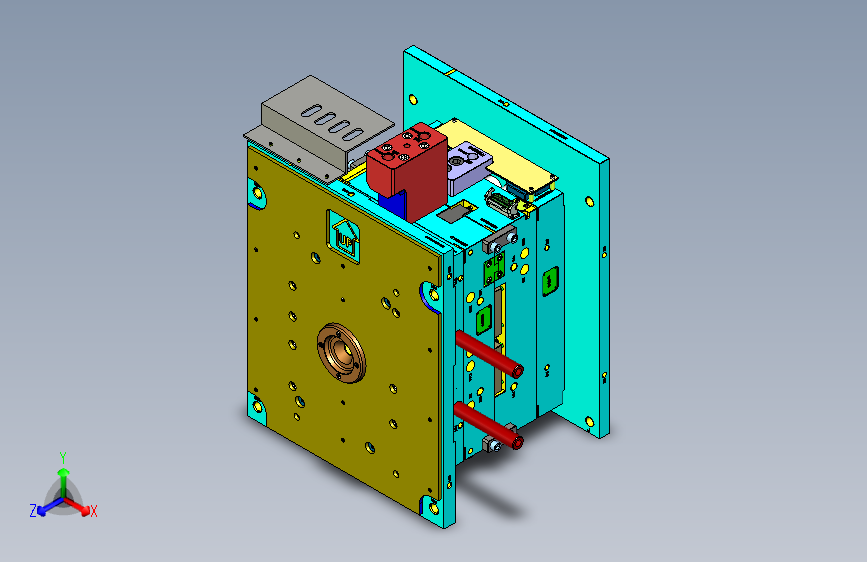

| 8 | 8.模具整体.jpg | 38.25K |
| 9 | _HRD236008-TOP.stp | 139.78M |
此图纸下载需要100金币
立即下载
发布者
小波
创作: 125
粉丝: 2
加入时间：2023-08-10
模型信息
图纸ID：887271
图纸格式：stp
文件大小：17.75M
所需金币：100
上传时间：2024-01-11 21:28:16
是否可编辑：可修改，不包括参数
软件版本：STEP
标签
注塑模具
汽车
装饰
滑块
图纸简介
中央风口装饰件注塑模具。产品为外观件，不能有浇口痕迹，因此浇口设计在滑块下，注塑后人工修剪。产品有6处卡槽倒扣，使用滑块抽芯，设计有两个滑块，各有三个滑块镶块。产品一端有一处双角度卡槽，若延倒扣方向抽芯，模架尺寸加大且难以加工。因此本例使用了转角度抽芯，使用T槽连接结构，将双角度转换为竖直方向抽芯。
