方头闷盖零件的机械加工工艺和钻4-φ7孔夹具设计【13张CAD图纸+文档】（ID:891008）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17055046569300.zip | 2.56M |

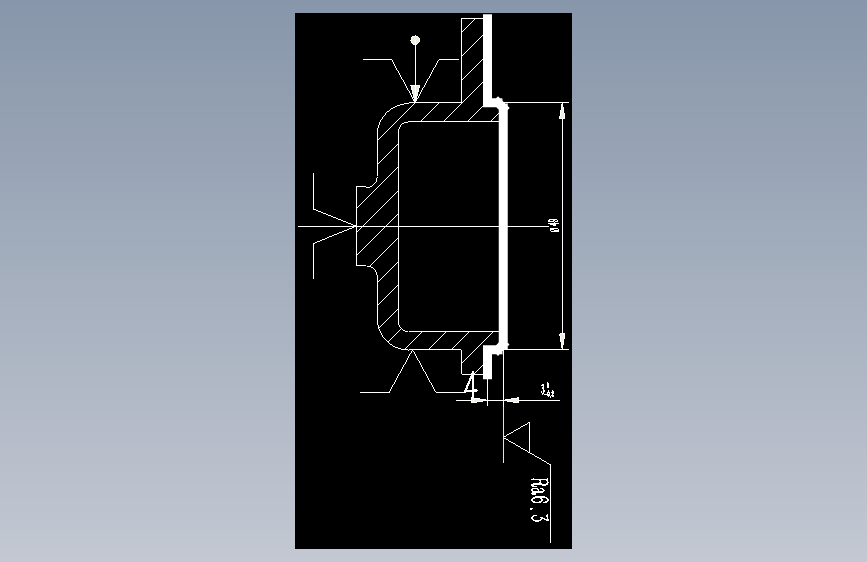

| 2 | 1零件图.dwg | 311.75K |
| 3 | 任务书.doc | 23.50K |
| 4 | 夹具体.dwg | 371.16K |

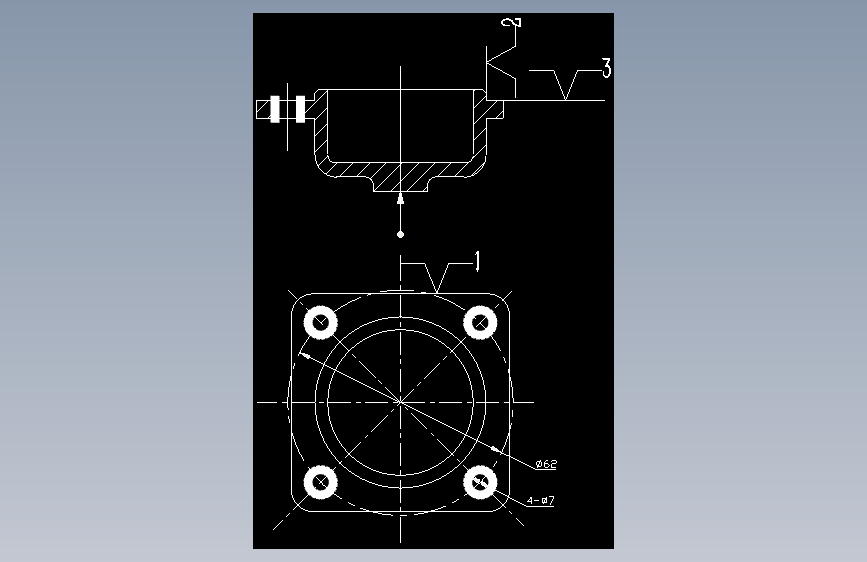

| 5 | 夹具装配图（钻4-φ7孔）.dwg | 395.34K |
| 6 | 工序图.dwg | 320.22K |
| 7 | 方头闷盖机械工艺卡.doc | 30.00K |
| 8 | 方头闷盖零件的机械加工工艺和钻4-φ7孔夹具设计说明书.doc | 1.34M |

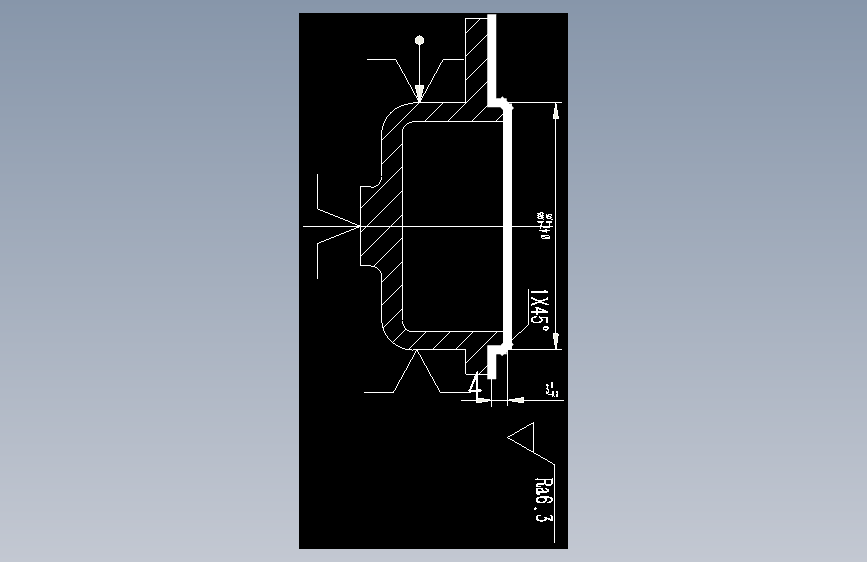

| 9 | 机械加工工序卡30.dwg | 523.00K |
| 10 | 机械加工工序卡40.dwg | 522.75K |
| 11 | 机械加工工序卡50.dwg | 523.25K |
| 12 | 机械加工工序卡60.dwg | 523.50K |
| 13 | 机械加工工序卡70.dwg | 524.50K |
| 14 | 机械加工工序卡80.dwg | 524.25K |
| 15 | 机械加工工艺过程卡.dwg | 507.06K |
| 16 | 毛坯图.dwg | 306.53K |
| 17 | 钻模板.dwg | 367.69K |
