稻谷脱粒机的设计

（ID:893549）

改图/画图

机械设备 / 非标机械 / 稻谷脱粒机的设计

©原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	主轴.DWG	184.55K
2	抖动筛.dwg	446.34K
3	机架.DWG	196.41K

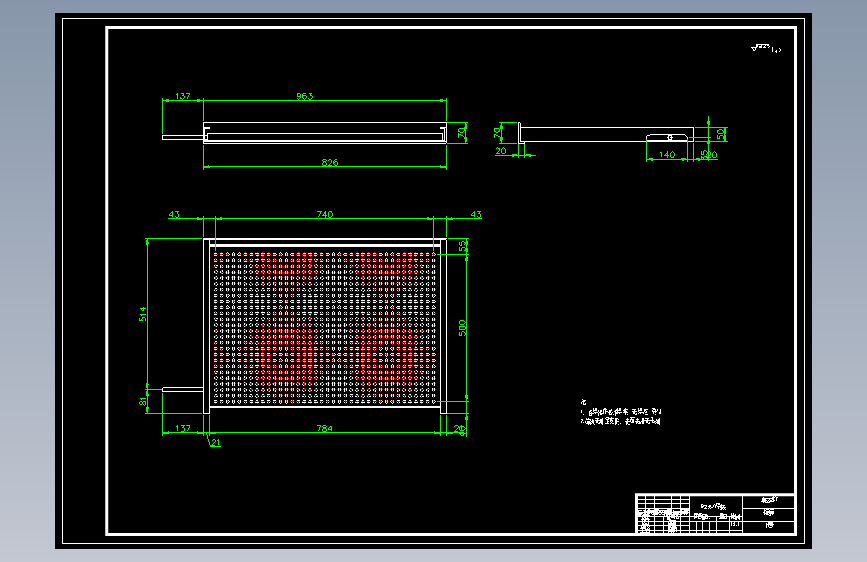

4	栅格式凹板.DWG	202.14K

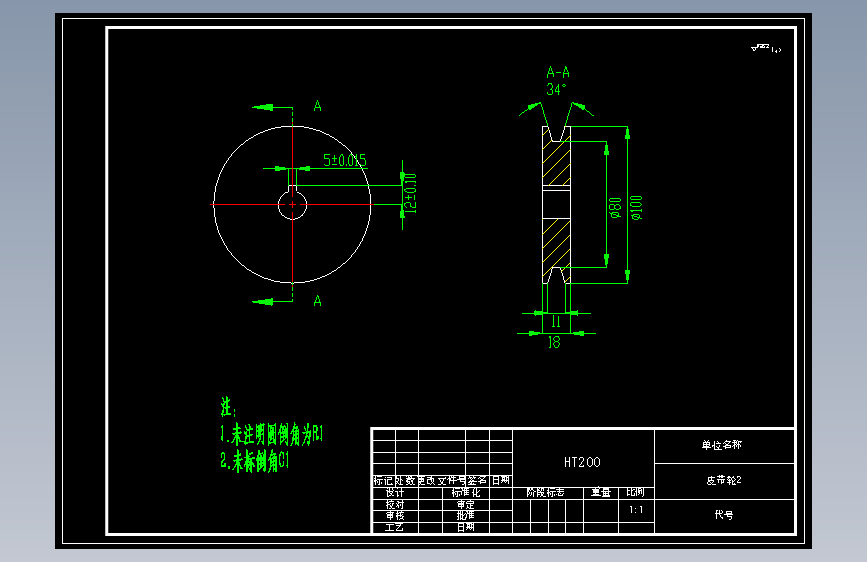

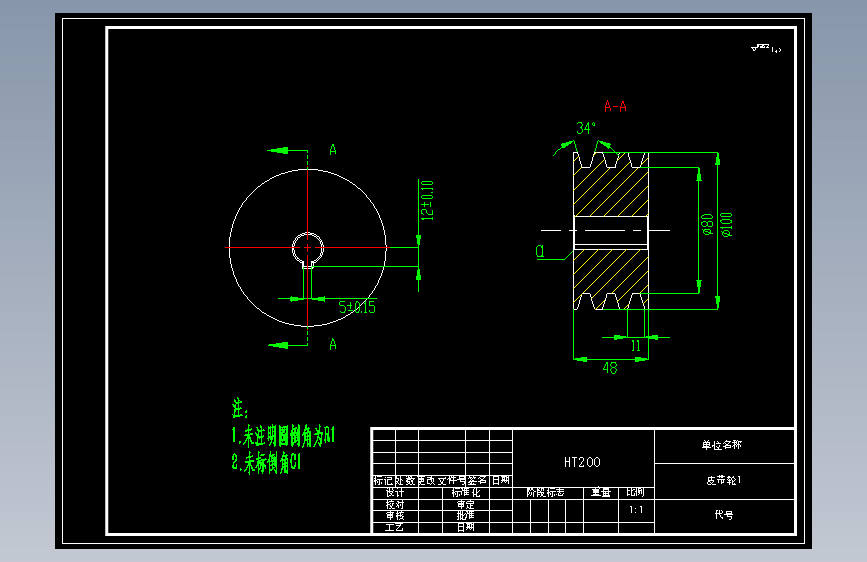

5	皮带轮1.DWG	212.02K
6	皮带轮2.DWG	212.83K
7	皮带轮3.dwg	161.27K

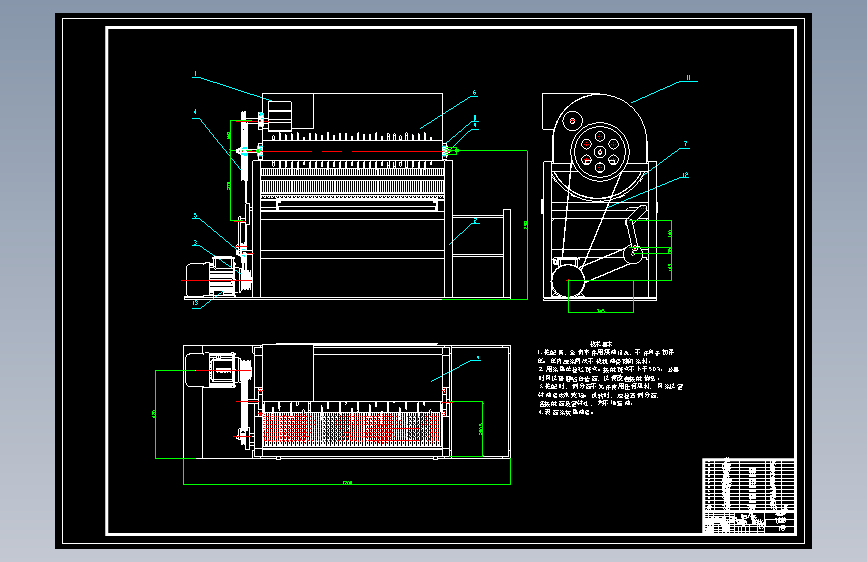

8	稻谷脱粒机.dwg	658.37K

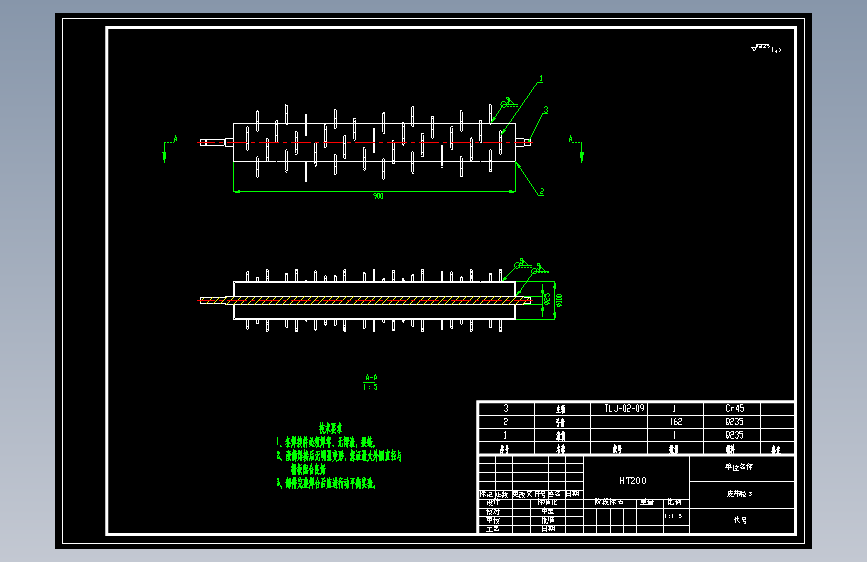

9	脱粒滚筒.DWG	398.91K
10	说明书1.docx	350.38K
11	轴承座.DWG	198.83K
12	顶部盖板.dwg	198.39K
13	风扇.DWG	194.45K

此图纸下载需要180金币

立即下载

发布者

微风机械设计工作室

创作: 285

粉丝: 33

加入时间：2024-01-18

私信

关注

模型信息

图纸ID：893549

图纸格式：dwg

文件大小：1.49M

所需金币：180

上传时间：2024-01-19 13:42:36

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2013

图纸简介

本次设计的小型水稻脱粒机采用半喂入式喂料口，通过皮带轮传动，将稻谷高速旋转，在冲击下脱粒，最终将稻谷粒及破碎稻杆漏出，从而实现脱粒的目的。风扇具有出色的性能，可以有效地将夹杂在谷粒中的杂碎物质带走，其结构紧凑，操作简便，安全可靠，而且不占用空间，搬运存放方便，因此，它更适用于山区、丘陵等特殊地区的脱谷作业。
