工厂除尘通风系统的设计（ID:893601）
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 170564324280.rar | 662.51K |

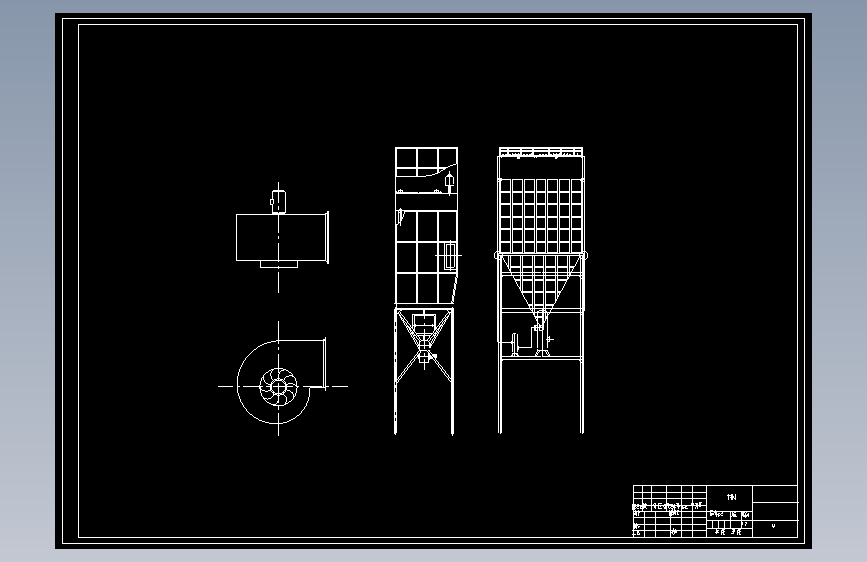

| 2 | 侧视图.dwg | 294.08K |

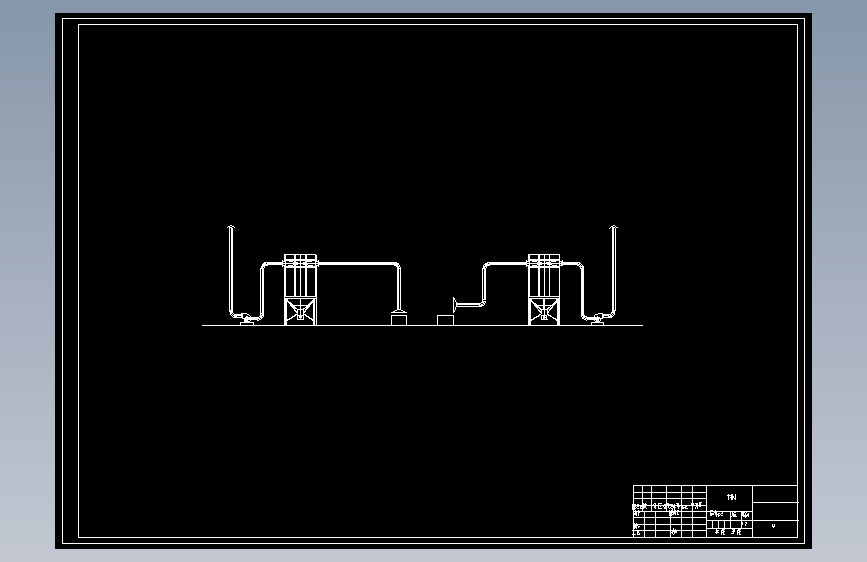

| 3 | 剖面图.dwg | 140.83K |

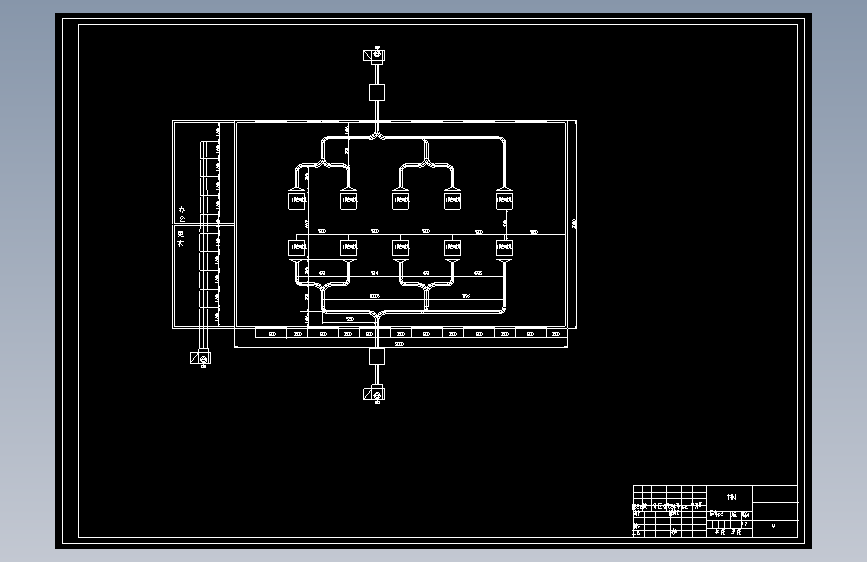

| 4 | 平面布局图.dwg | 309.56K |
| 5 | 说明书.docx | 453.81K |
此图纸下载需要90金币
立即下载
发布者
183****2053
创作: 213
粉丝: 29
加入时间：2024-01-18
模型信息
图纸格式：dwg
文件大小：678.41KB
所需金币：90
上传时间：2024-01-19 13:47:22
是否可编辑：可修改，包括参数
版本：AutoCAD 2013
标签
通风系统
除尘系统
通风除尘
车间通风
图纸简介
某企业加工车间高12m，宽20m，长32m，长边为东西向，长边中部均匀布置了窗户6个（可全部打开通风），窗台高1.0m，窗户高5m，宽3m，两个窗户相隔2m，边缘窗距离两侧墙2m。车间内有1#-10#共10个工作台，沿东西向呈两排对称布置，每排5台，两排间距3m，工作台尺寸均为1.5（长）*1.5（宽）*1.0（高）m，工作台左右间距可自行布置且不小于2m。1#-5#工作台上布置抛光机，每台抛光机有左右两端各有1个抛光轮产生粉尘，抛光间产生粉尘的成分有：抛光粉剂、粉末、纤维质灰尘等（石棉粉尘），均为不可燃粉尘。6#-10#工作台上布置高温炉，生产过程中产生高温含尘烟气，粒径范围约为0.010-
