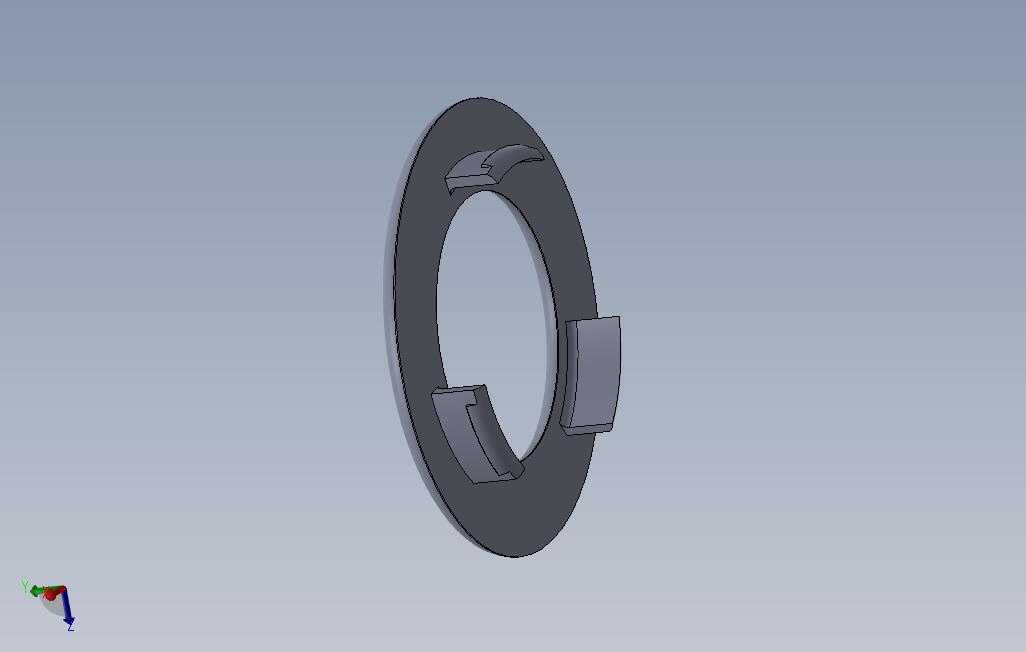

索环组装工具（ID:905640）

机械设备 / 非标机械 / 索环组装工具

©非原创

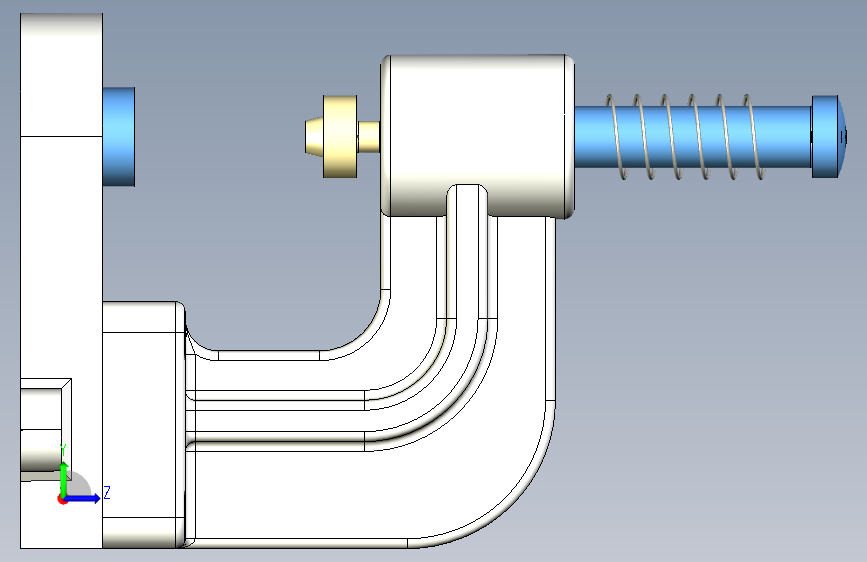

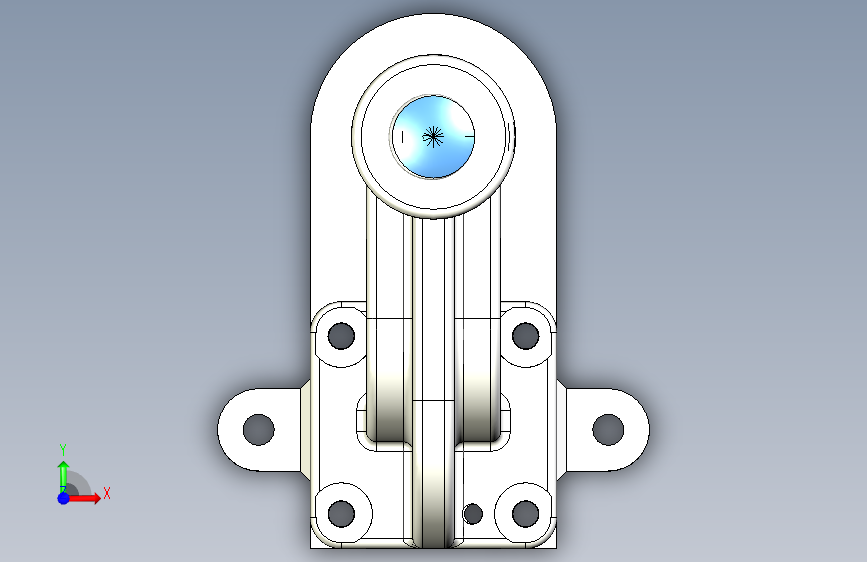

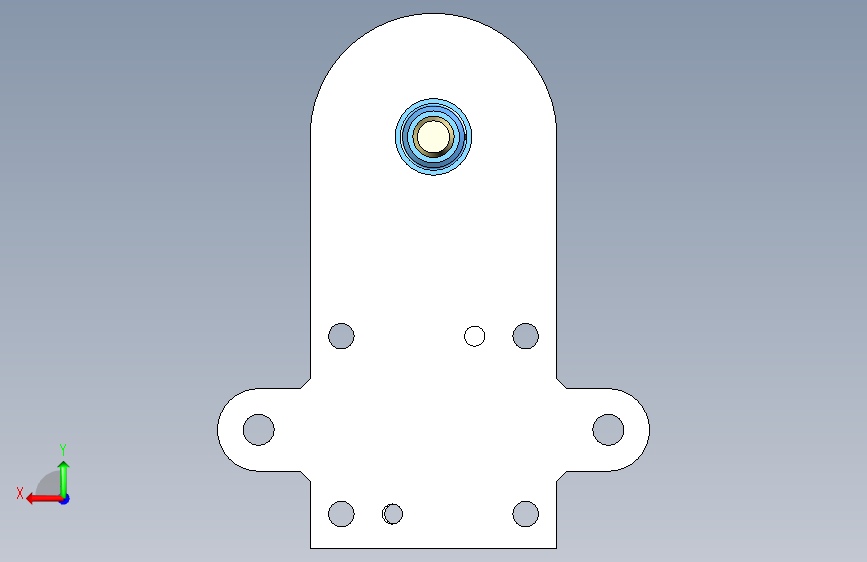

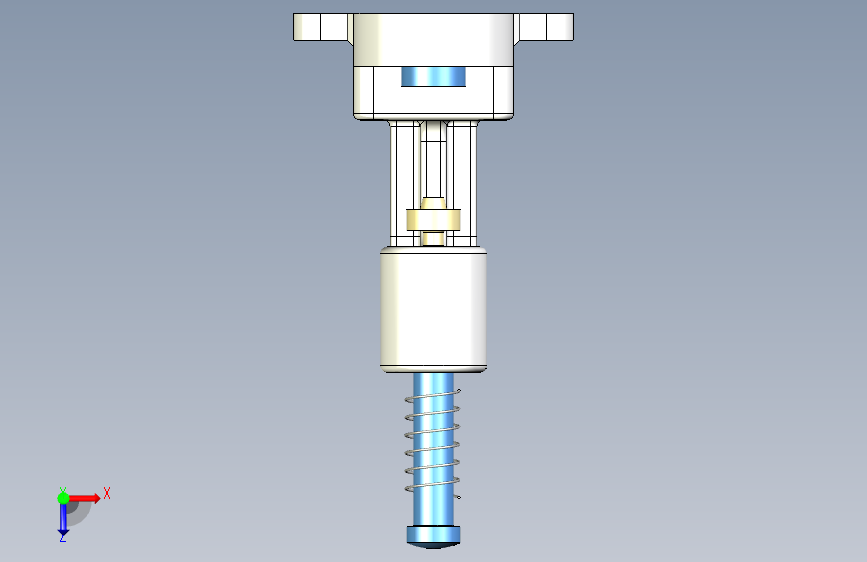

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17059869877367.zip	6.54M

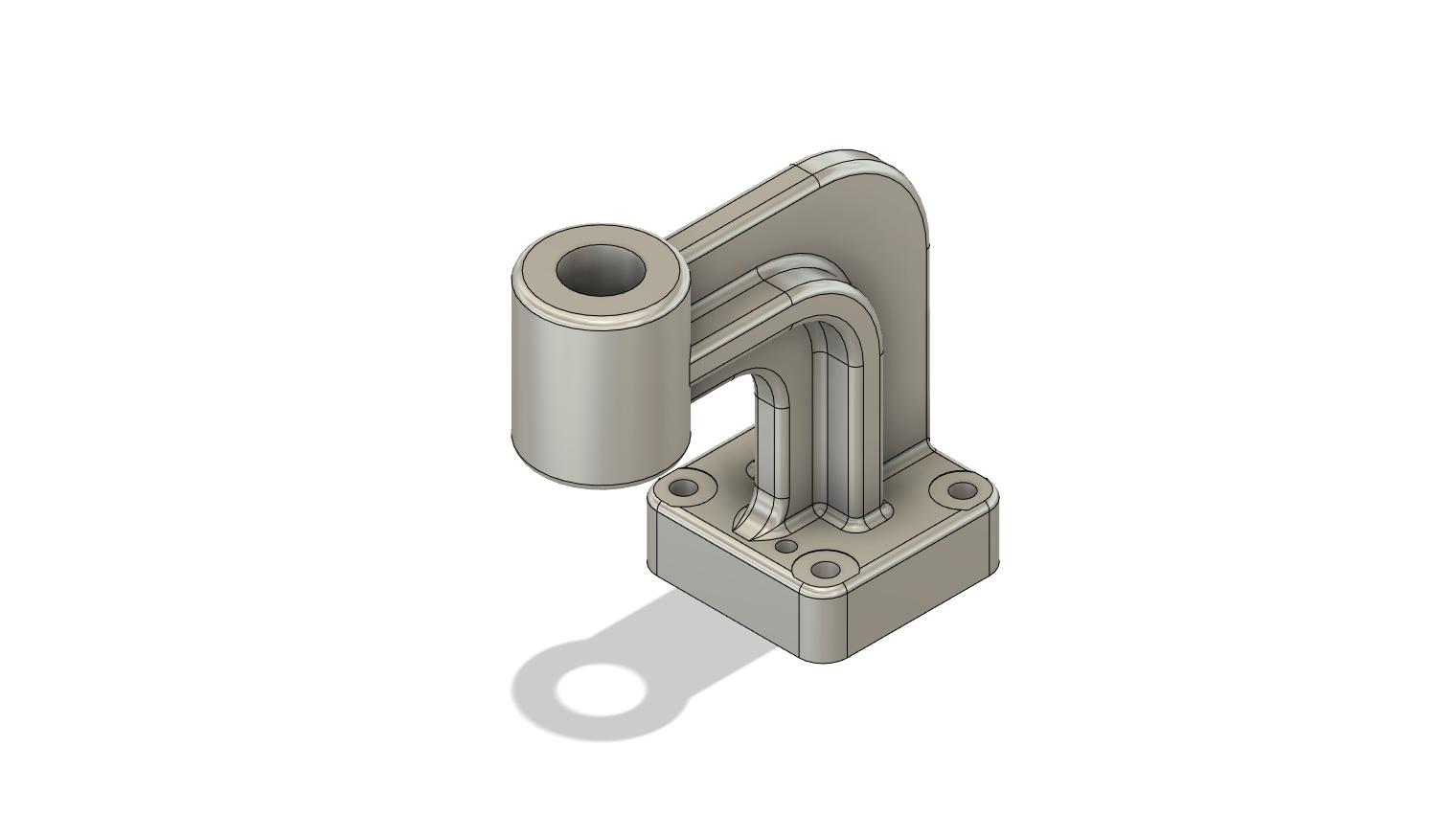

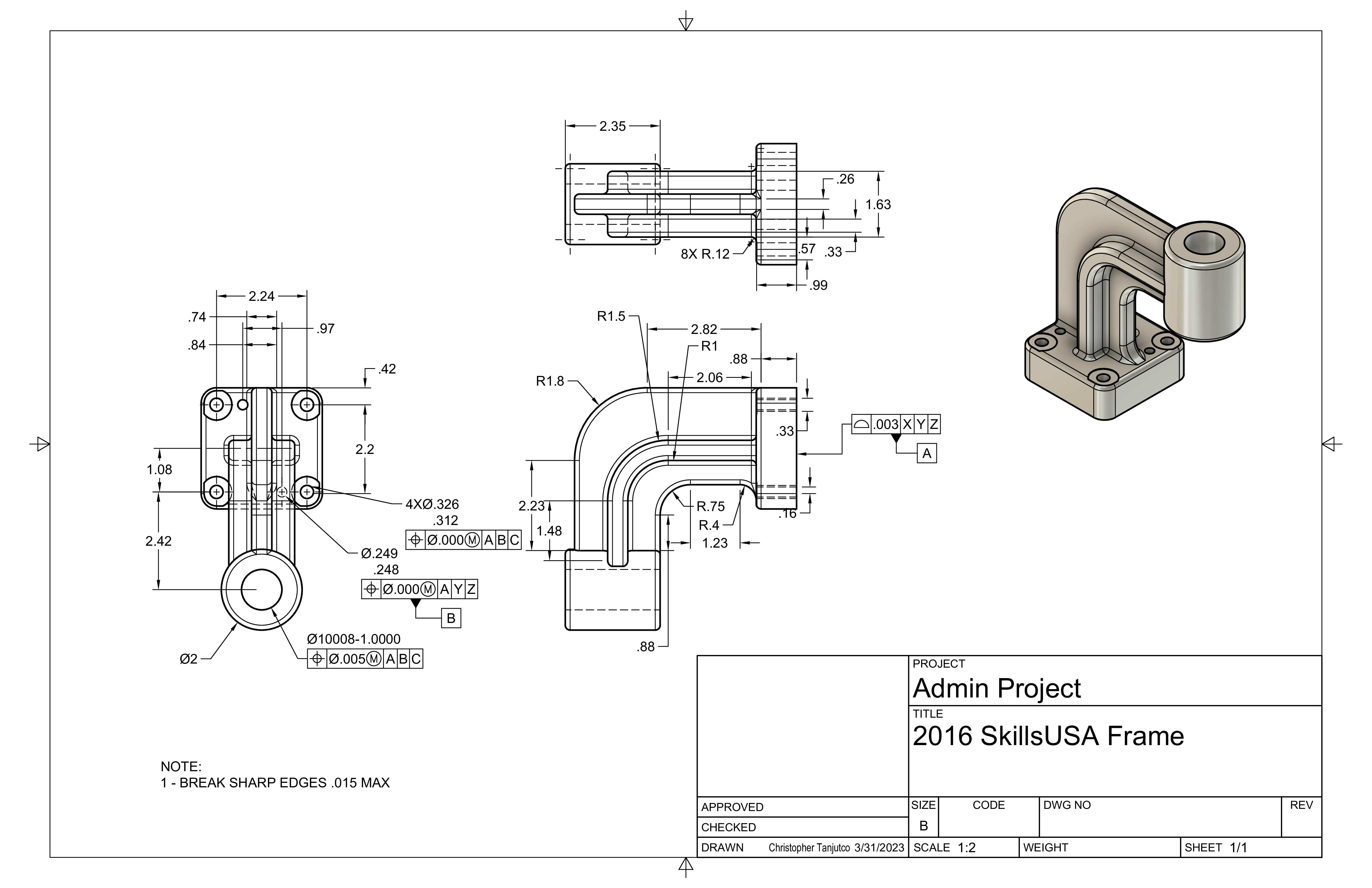

2	2016SkillsUSAFramev7.jpg	50.01K
3	2016SkillsUSAFramev7.step	192.53K
4	AssemblyViewofGrommetAssemblyTool.jpg	48.20K
5	Basev4.jpg	40.71K
6	Basev4.step	49.74K

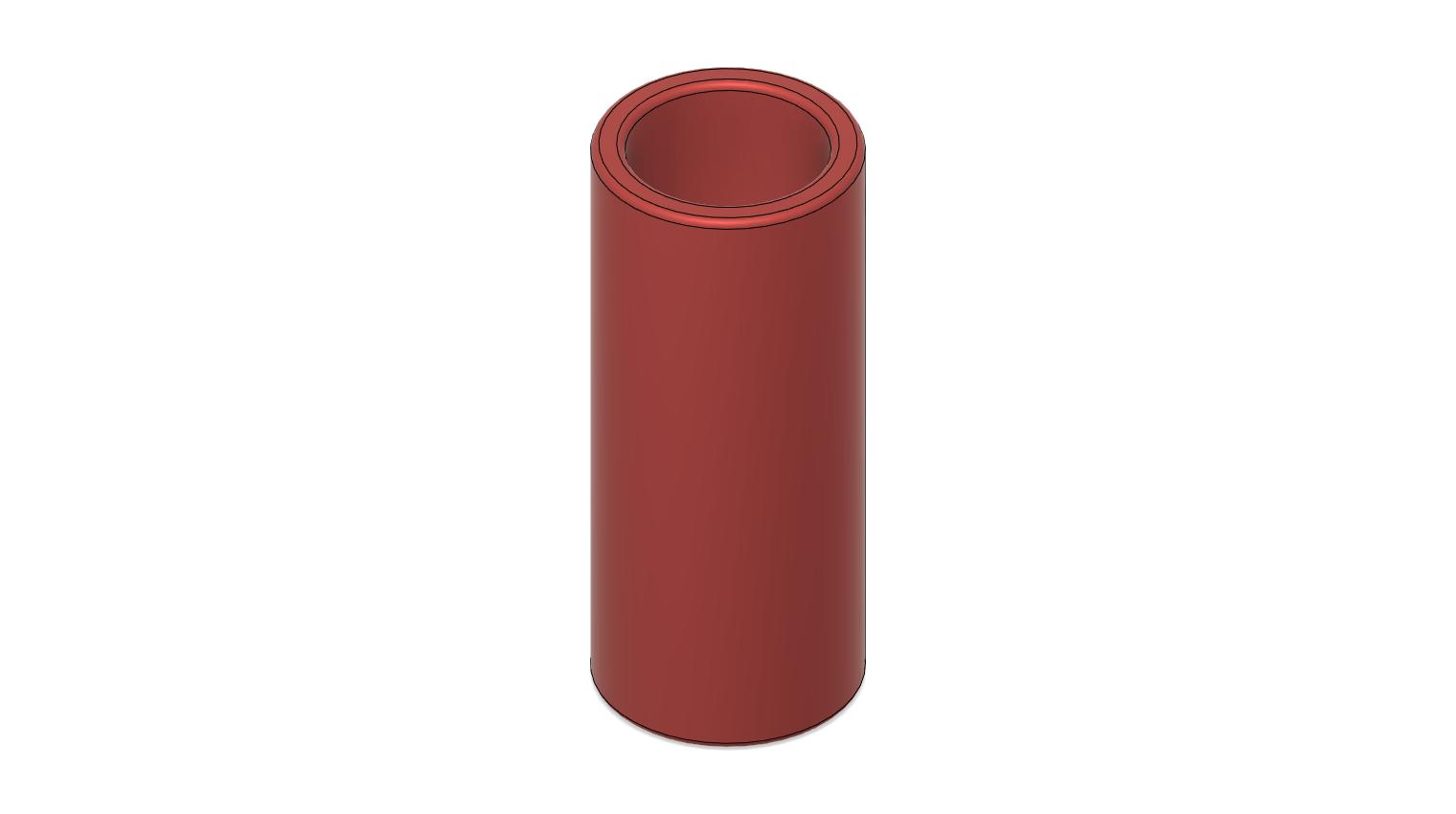

7	Bushingv3.jpg	31.38K
8	Bushingv3.step	12.38K
9	ExplodedViewofGrommetAssemblyTool.step	388.49K
10	ExplodedViewofGrommetToolAssemblyv1.iges	712.38K
11	ExplodedViewofGrommetToolAssemblyv1.stl	1.95M

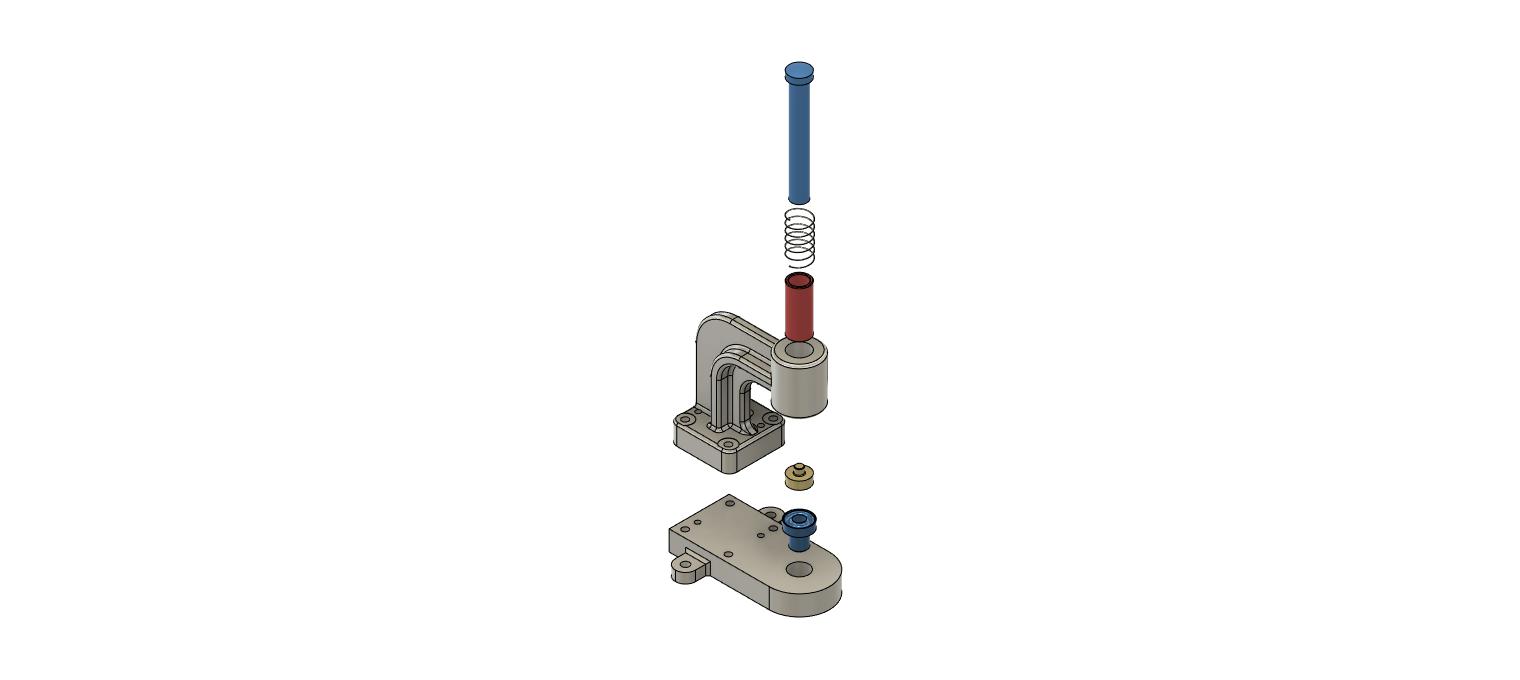

12	ExplodedViewofGrommetToolAssemblyv2.jpg	29.32K

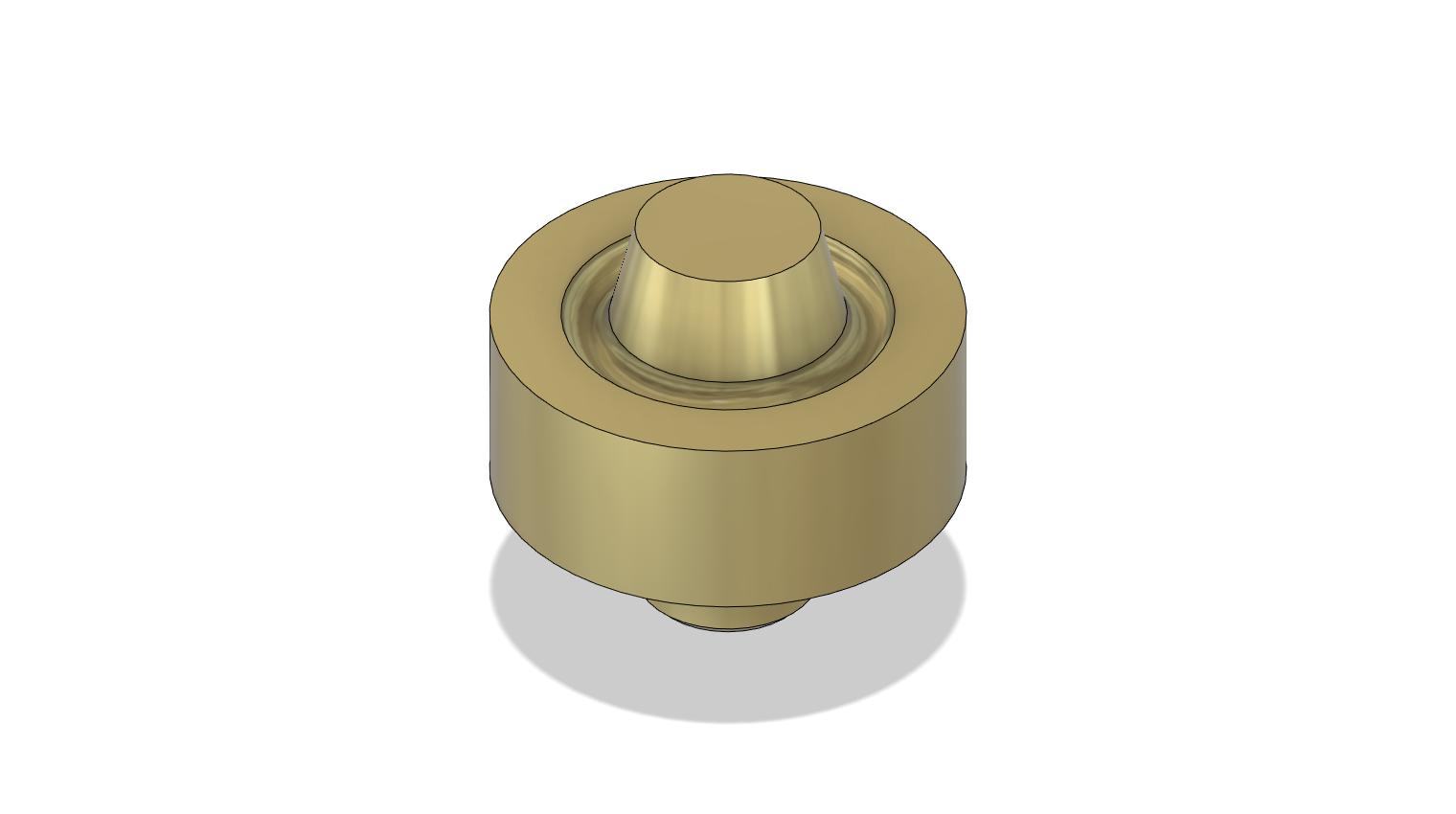

13	GrommetPunchv3.jpg	37.41K
14	GrommetPunchv3.step	13.60K

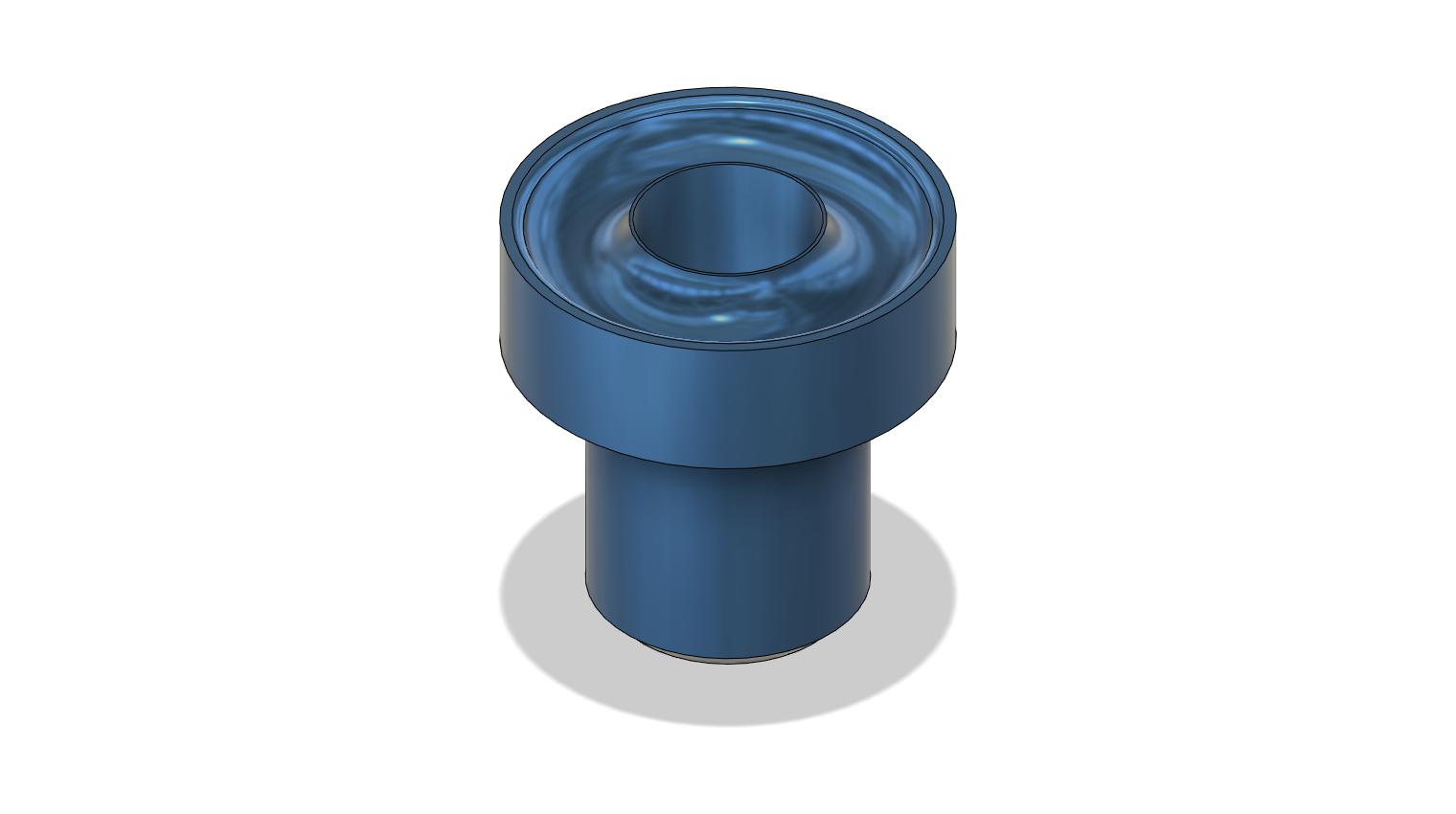

15	Grommetv2.jpg	42.22K
16	Grommetv2.step	14.94K

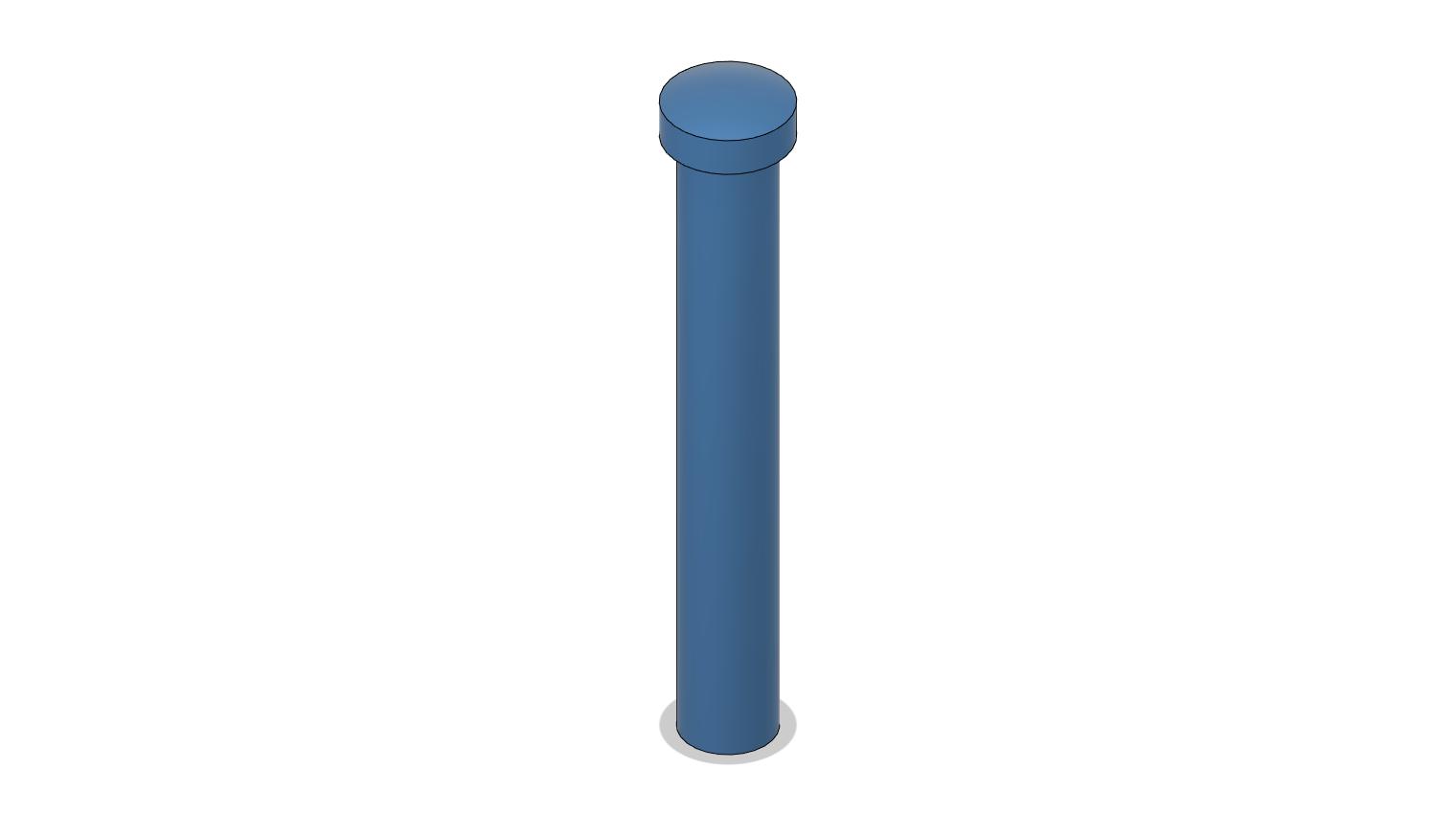

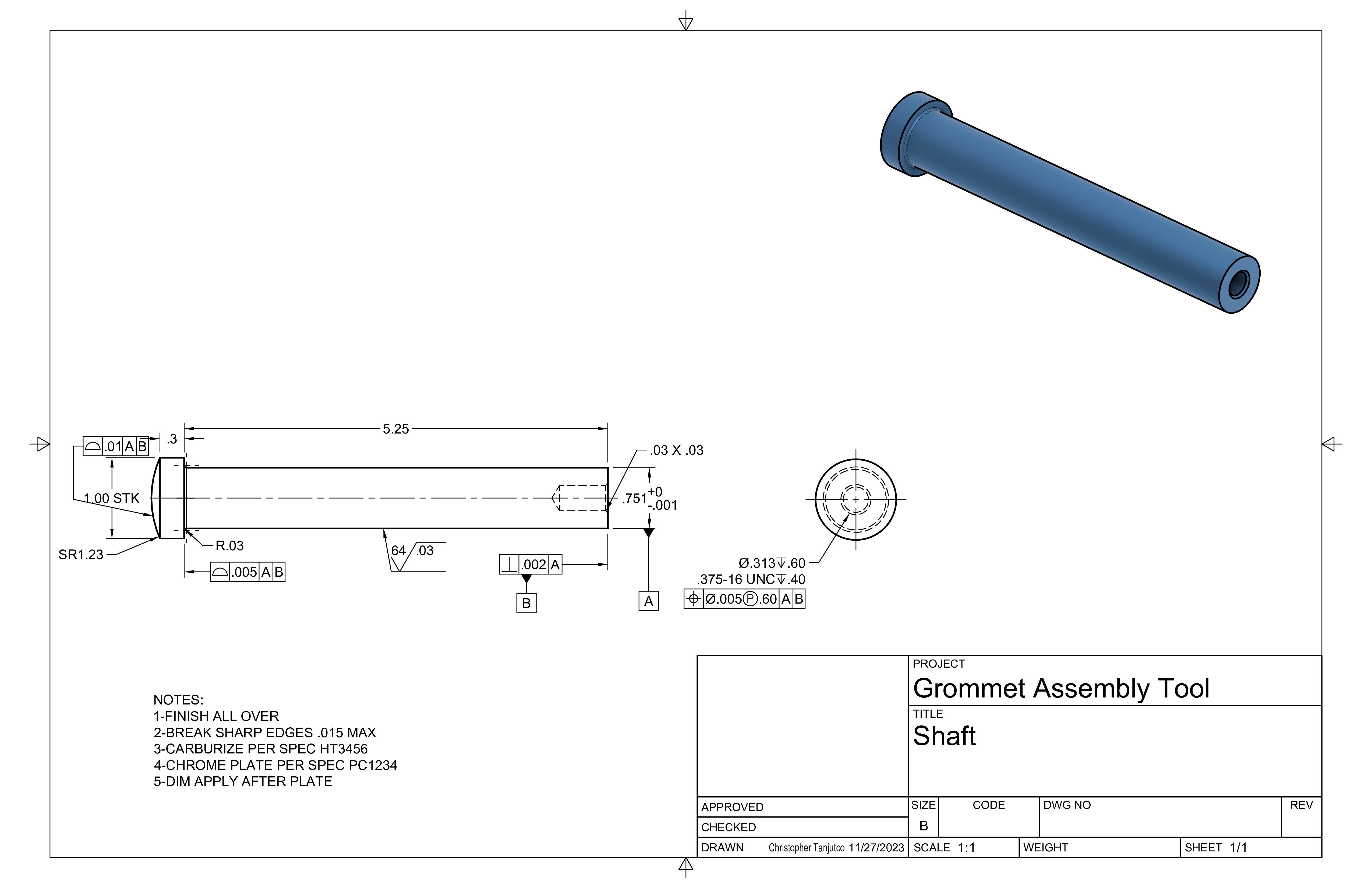

17	Shaftv3.jpg	26.72K
18	Shaftv3.step	13.55K

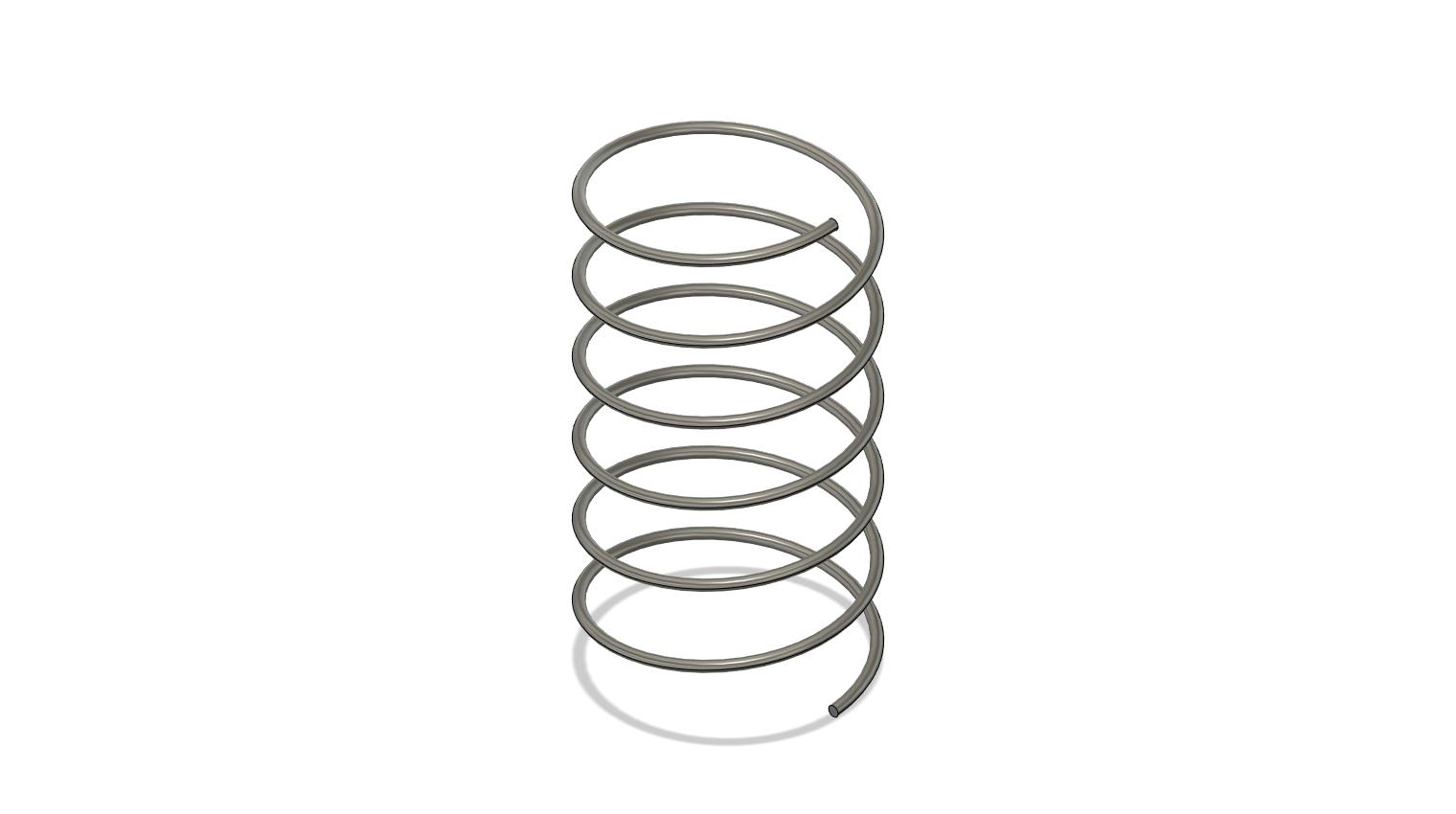

19	Springv3.jpg	49.56K
20	Springv3.step	90.81K
21	2016SkillsUSAFrameDrawingv51.jpg	480.49K
22	BaseDrawingv7.jpg	410.00K
23	BushingDrawingv3.jpg	314.26K

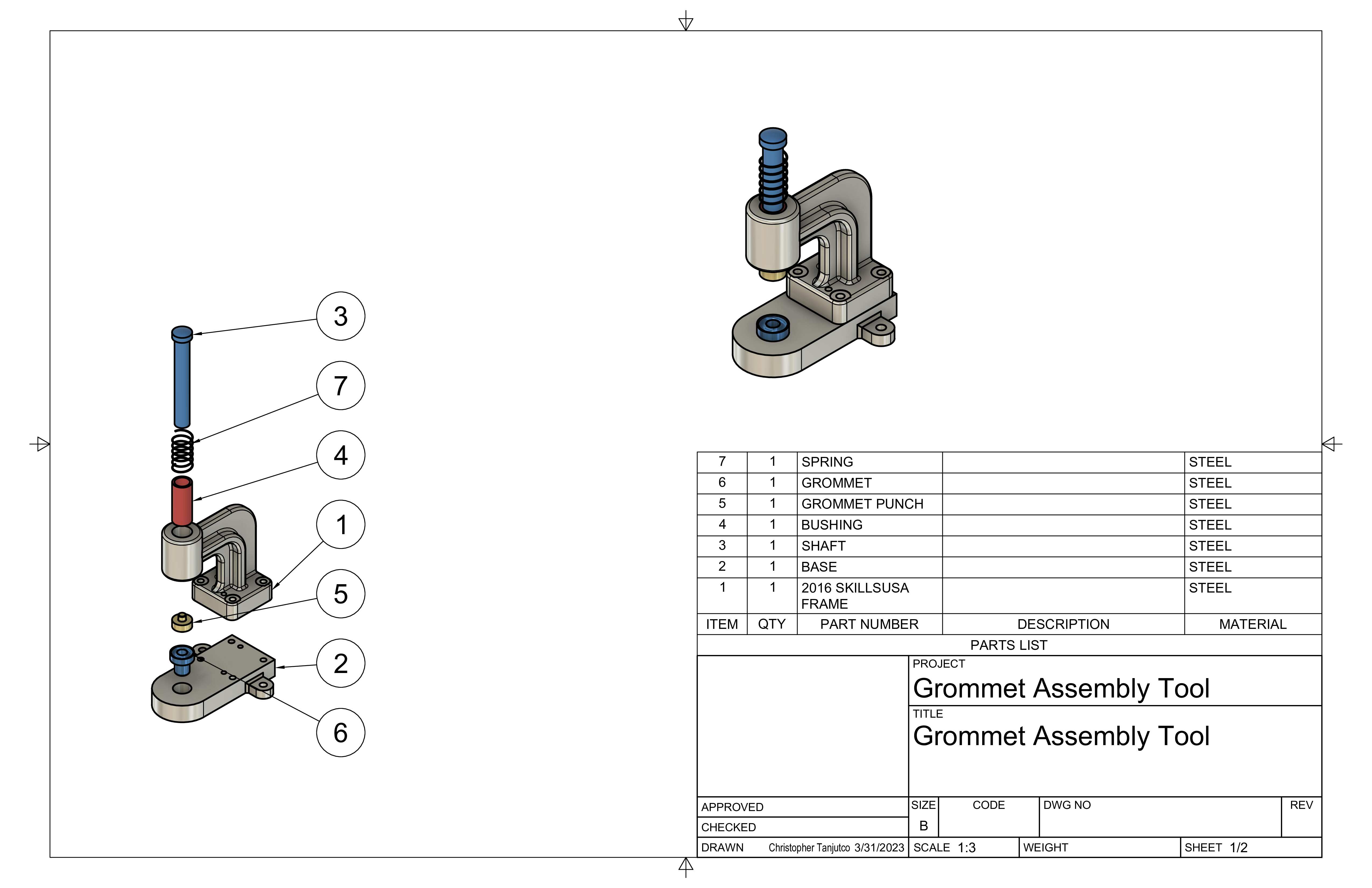

24	GrommetAssemblyToolAssemblyandExplosiveViewDrawingv8.jpg	419.72K

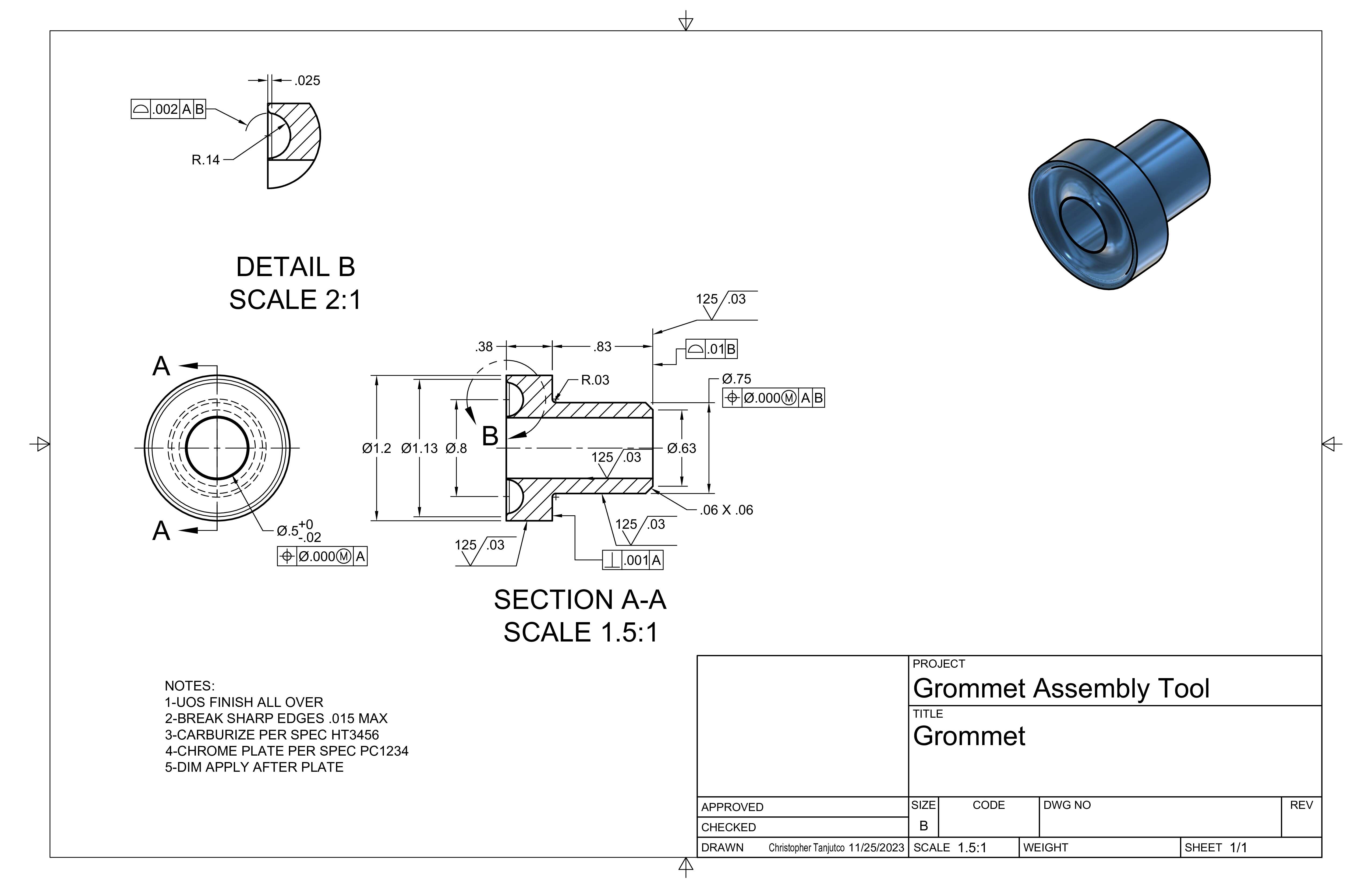

25	GrommetDrawingv4.jpg	433.56K

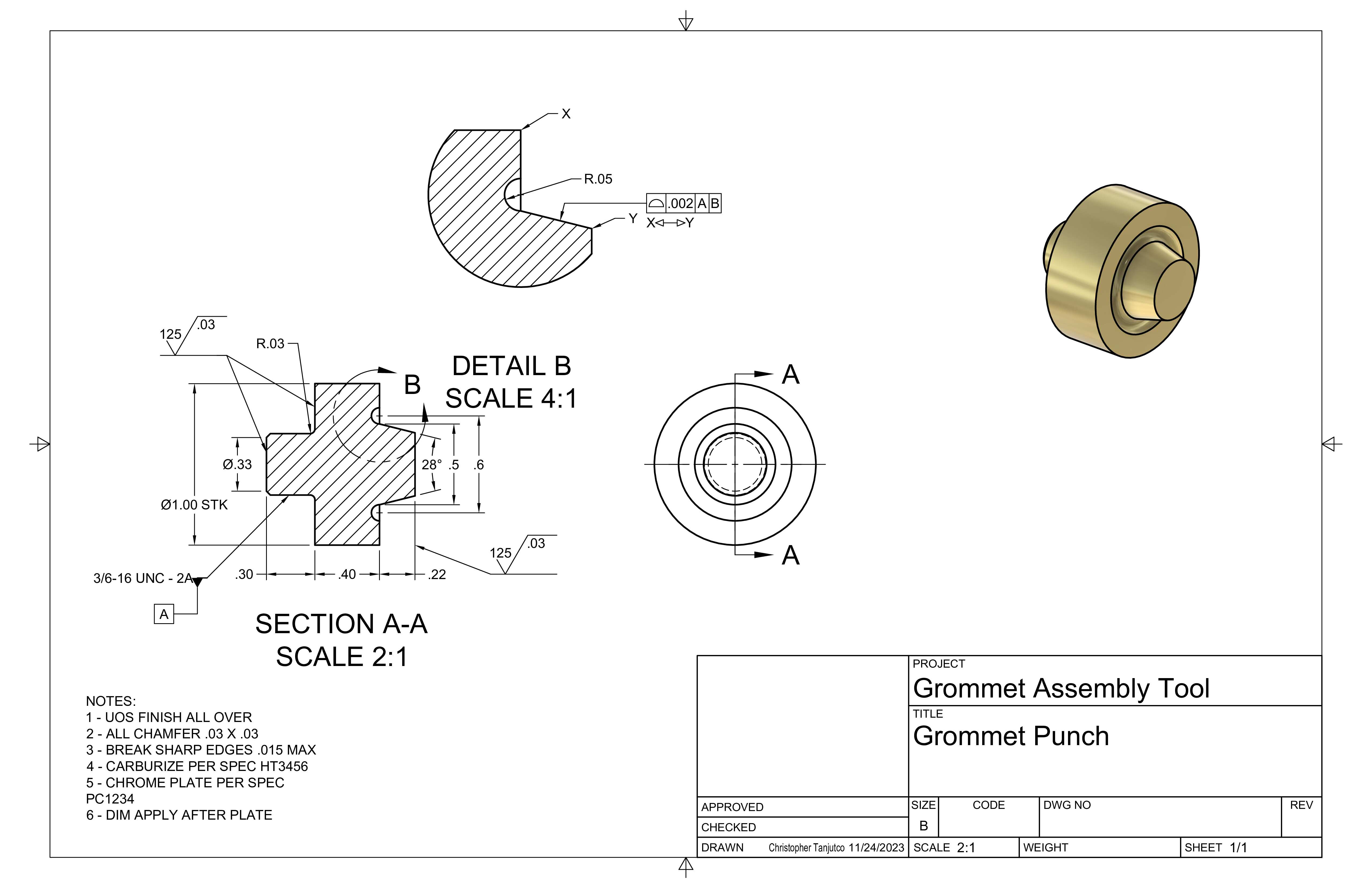

26	GrommetPunchDrawingv3.jpg	447.80K
27	ShaftDrawingv3.jpg	338.00K
