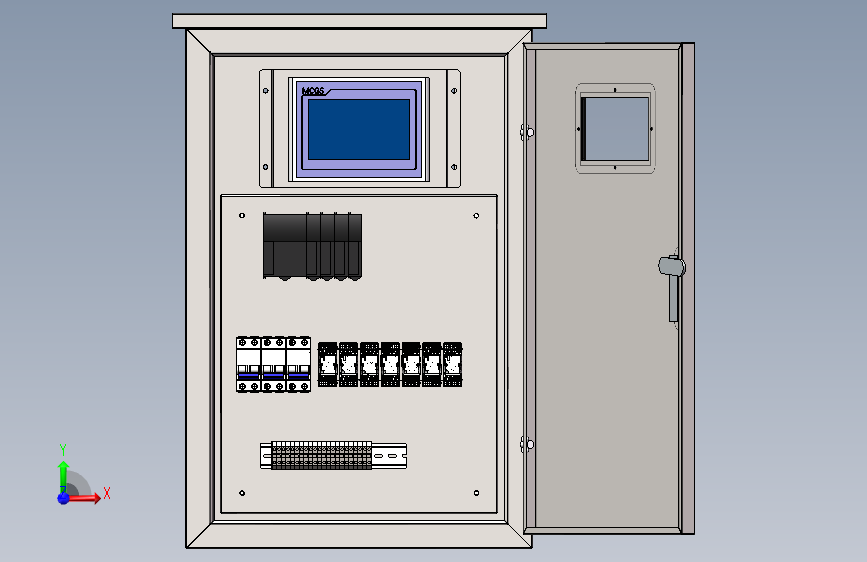

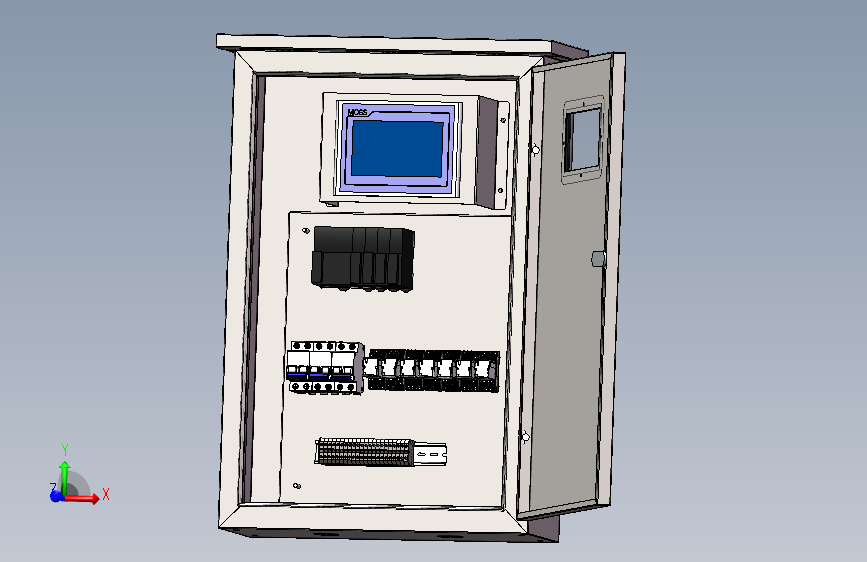

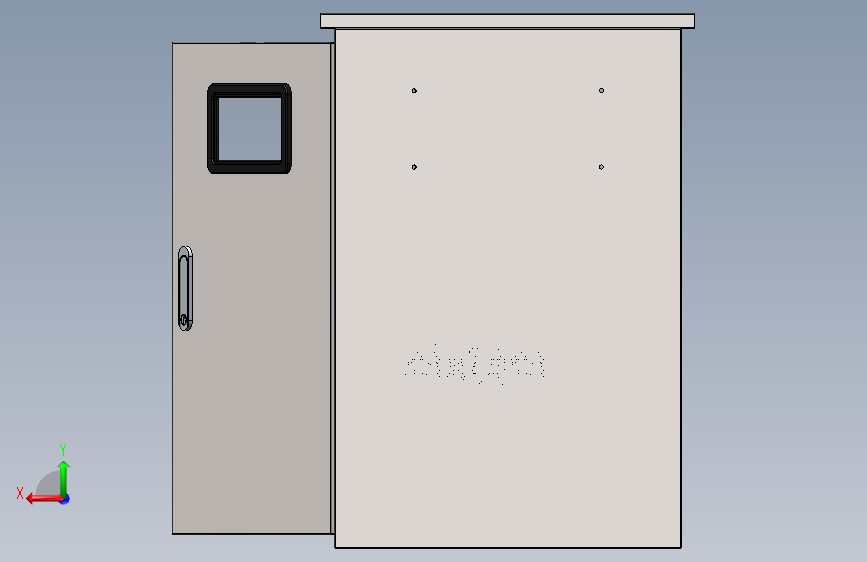

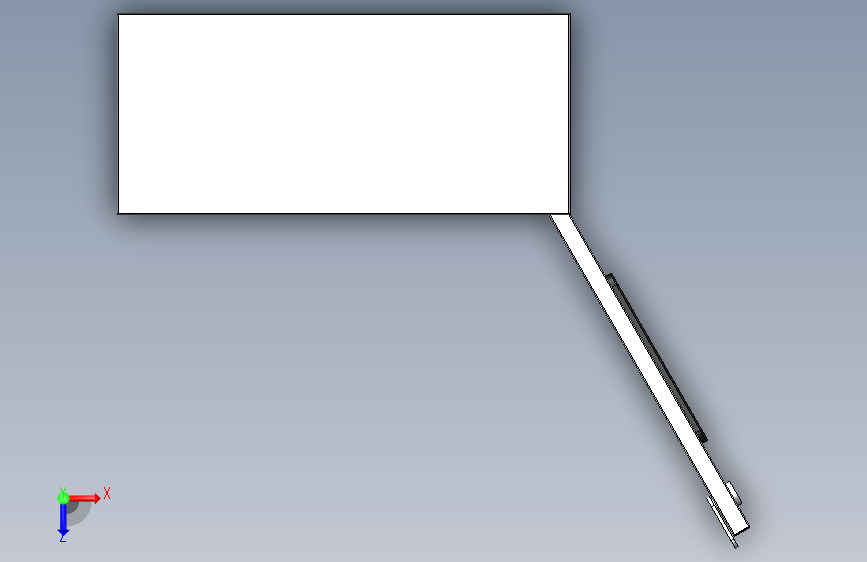

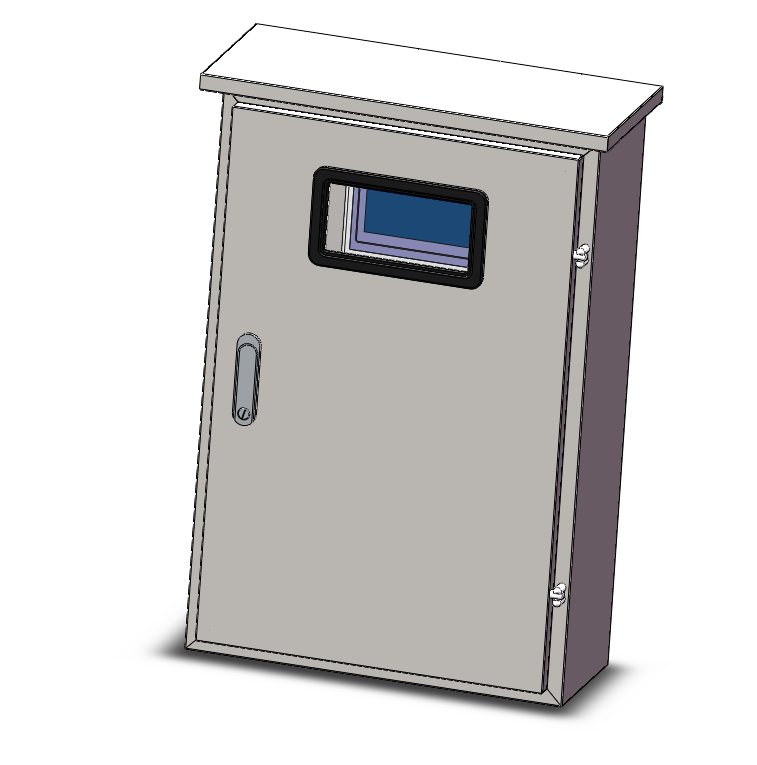

户外电气箱
（ID:907215）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 700mm-机箱-上.SLDPRT | 357.93K |
| 2 | 700mm-机箱下.SLDPRT | 793.65K |
| 3 | 700mm-机箱门.SLDPRT | 232.51K |
| 4 | AB402把手锁.SLDPRT | 113.29K |
| 5 | NXB-63C16空气开关（二联）.SLDPRT | 584.67K |
| 6 | PLC.png | 16.59K |
| 7 | UK接线端子排.SLDASM | 176.16K |
| 8 | 内部电气安装板.SLDPRT | 155.64K |
| 9 | 户外电气箱.png | 70.67K |
| 10 | 户外电气箱.SLDASM | 13.21M |

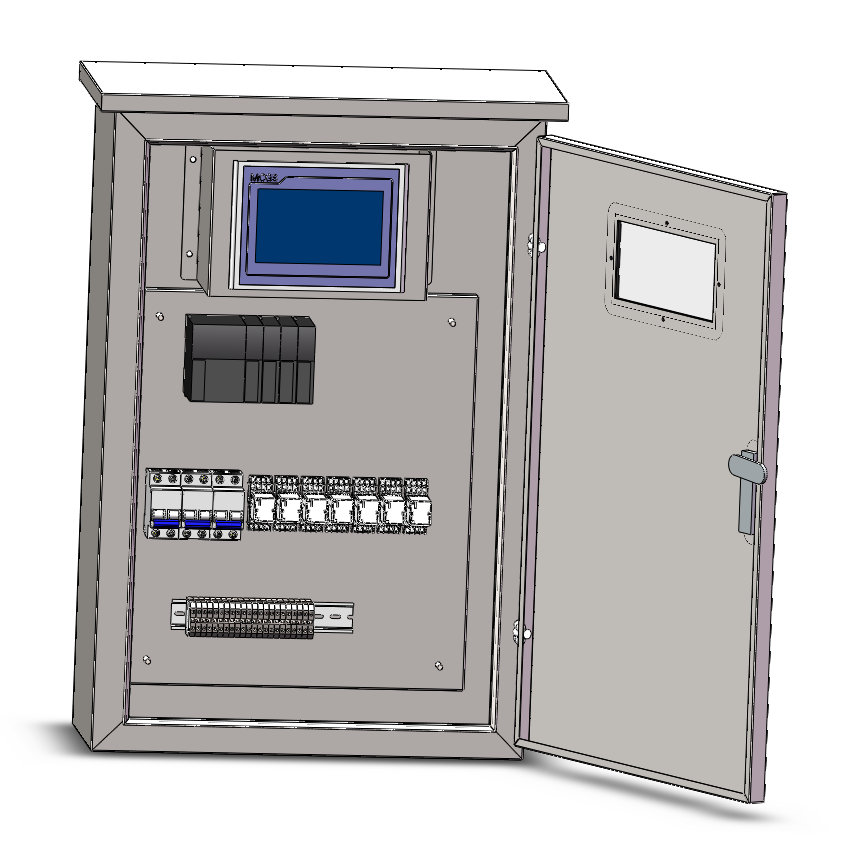

| 11 | 户外电气箱内部.png | 170.64K |

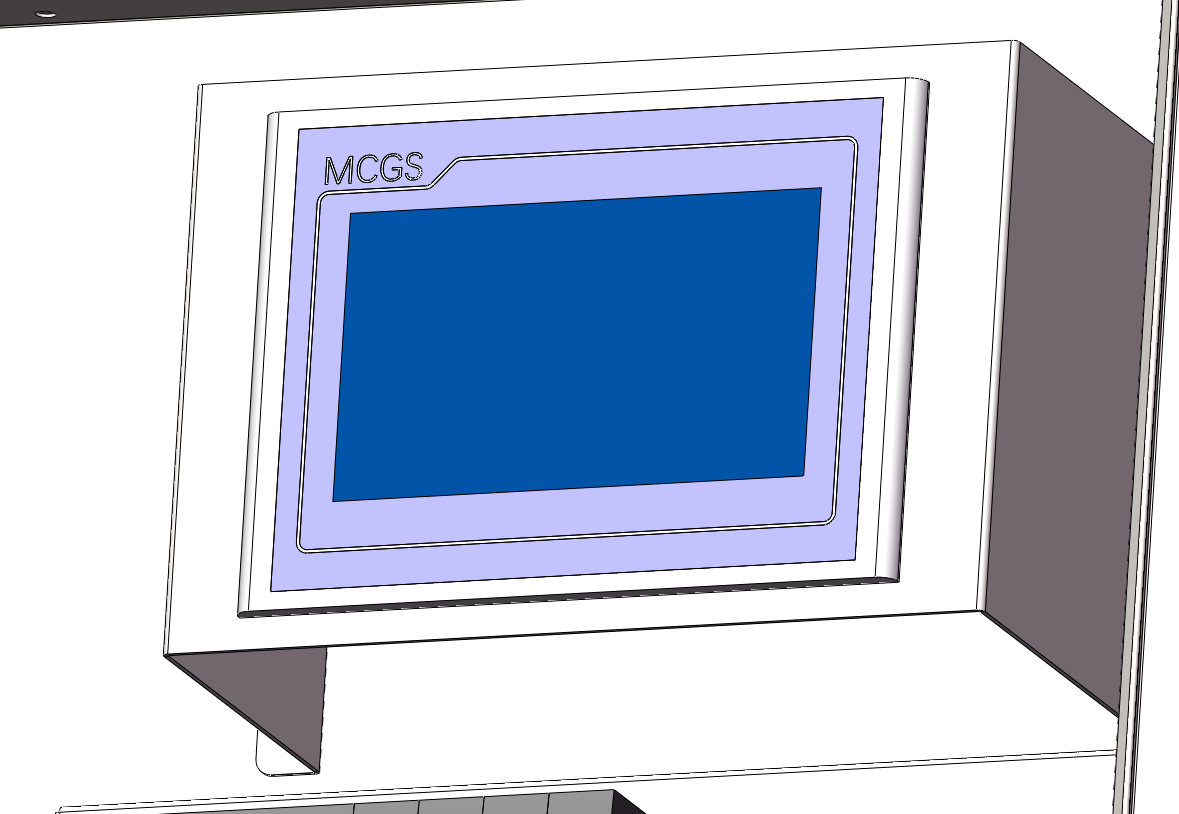

| 12 | 显示屏.png | 163.14K |
| 13 | 显示屏支架.SLDPRT | 140.52K |
| 14 | 继电器（带底座）设计模型.SLDPRT | 37.14M |
| 15 | 视窗.SLDPRT | 158.78K |
| 16 | 触摸屏.SLDPRT | 793.33K |
| 17 | CJ2M-CPU3.SLDPRT | 108.69K |
| 18 | CJ2M-MD211-MD212.SLDPRT | 106.60K |
| 19 | CJ2M-MD211-MD2121.SLDPRT | 110.91K |
| 20 | 机箱铰链1.SLDPRT | 144.81K |
| 21 | 机箱铰链2.SLDPRT | 96.44K |
| 22 | 固定架.SLDPRT | 163.70K |
| 23 | 接线端子.SLDPRT | 172.29K |
| 24 | 接线端子盖.SLDPRT | 68.71K |
| 25 | 电气固定架.SLDPRT | 172.00K |
此图纸下载需要24金币
立即下载
发布者
模型信息
图纸ID：907215
图纸格式：sldprt,sldasm
文件大小：56.04M
所需金币：24
上传时间：2024-01-24 21:14:09
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2018
标签
户外电气箱
电气箱
室外配电箱
配电箱
电控柜
图纸简介
室外配电箱是一种用于室外电气设备的箱体装置，通常用于电网供电系统中。它可以安装在建筑物、公共场所或其他户外场合，为电气设备提供安全的分配、保护和控制。它通常由外壳、隔离器、保护器等组成，并通过线路连接到电源或负载。室外配电箱的用途非常广泛，包括了公共建筑、住宅区、工业区和公共交通等领域。
