831005拨叉工艺及铣8槽夹具设计三维UG+CAD图纸+说明书（ID:909802）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染

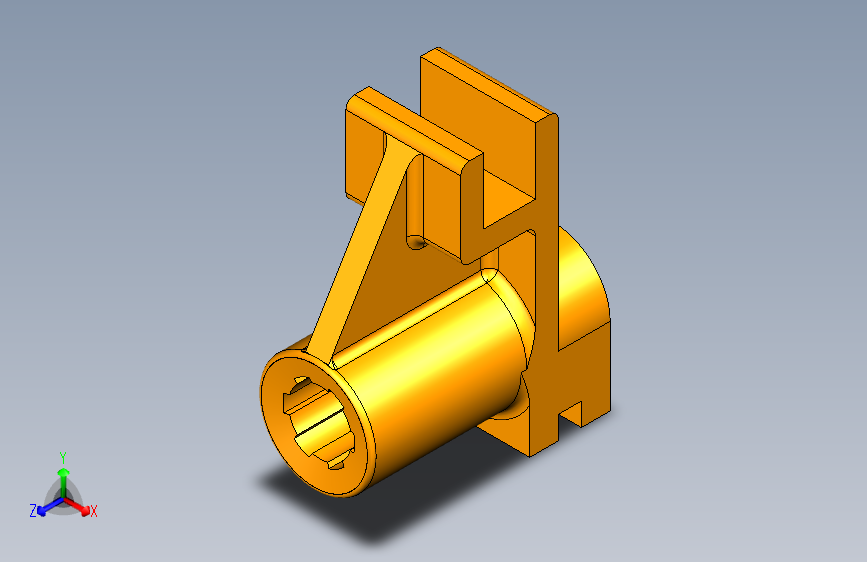

0.png)

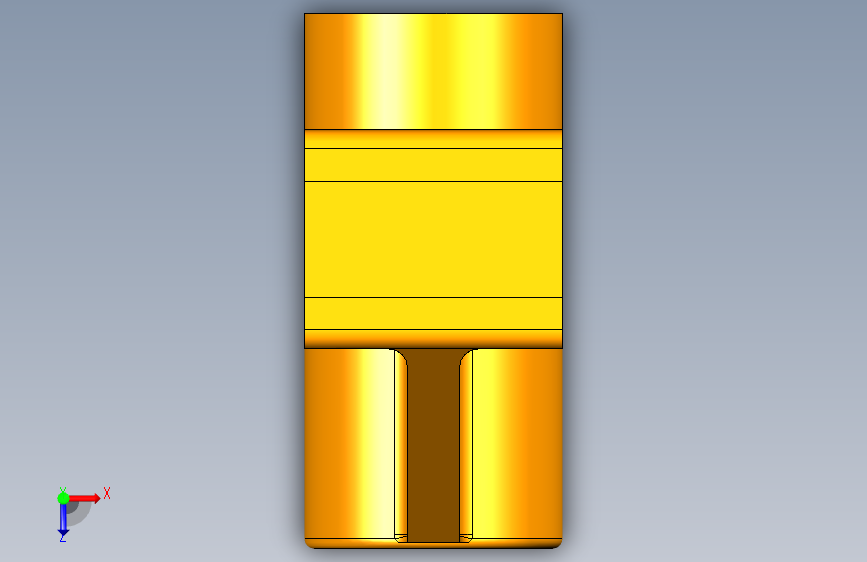

1.png)

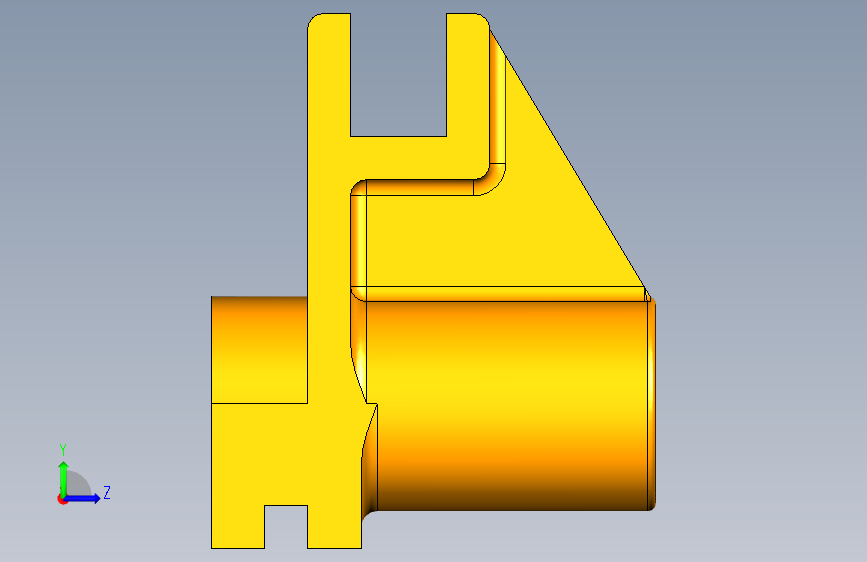

2.png)

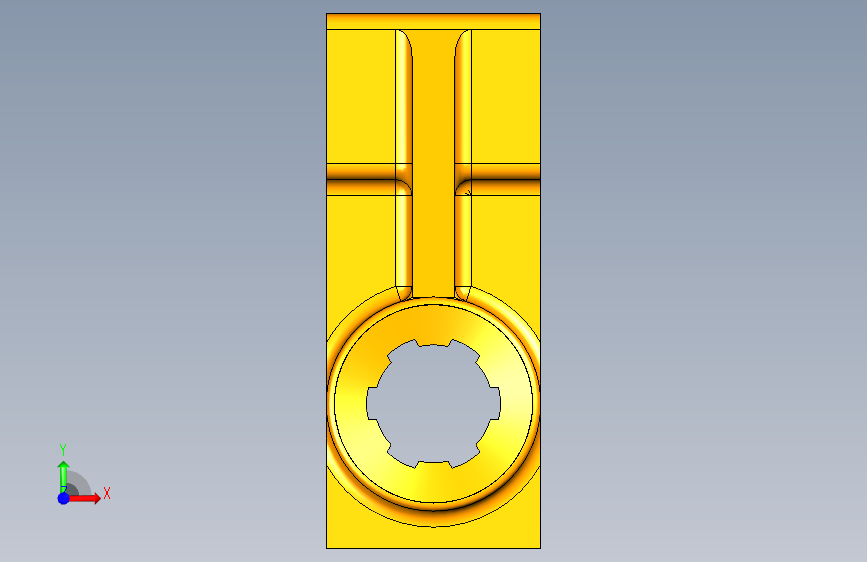

3.png)

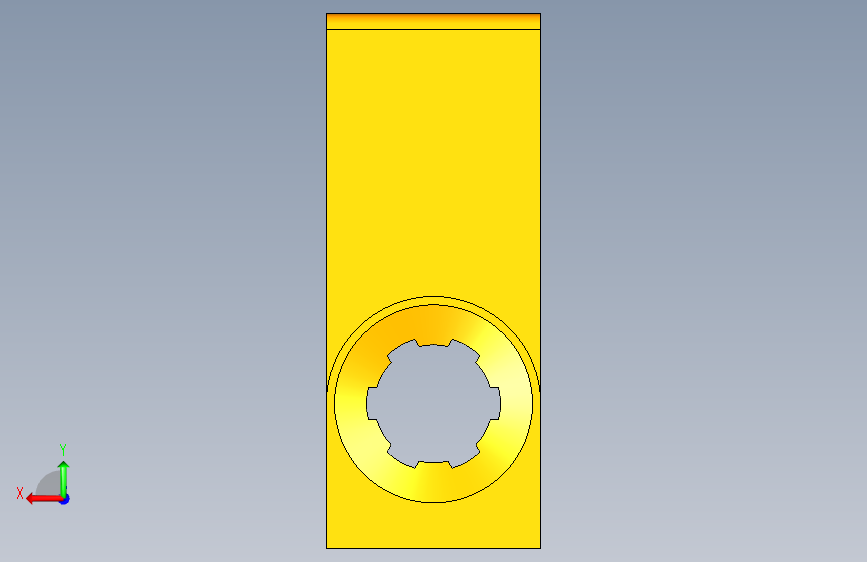

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|

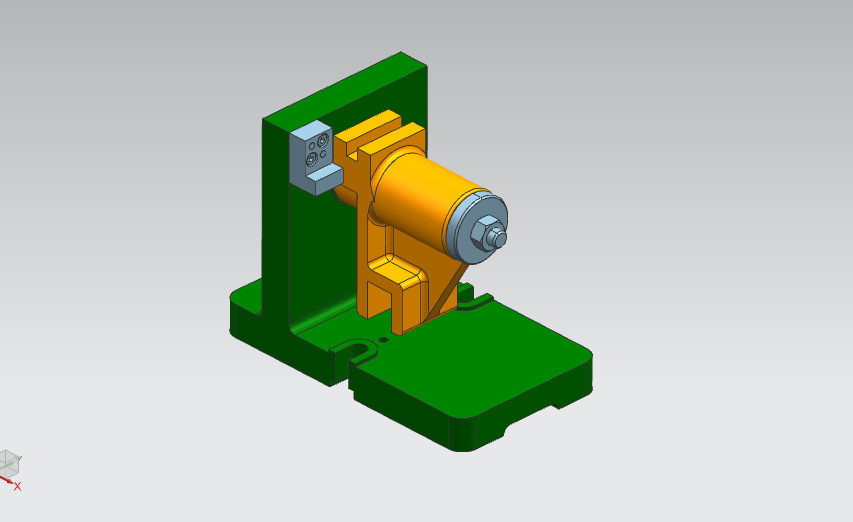

| 1 | 三维图.png | 34.13K |

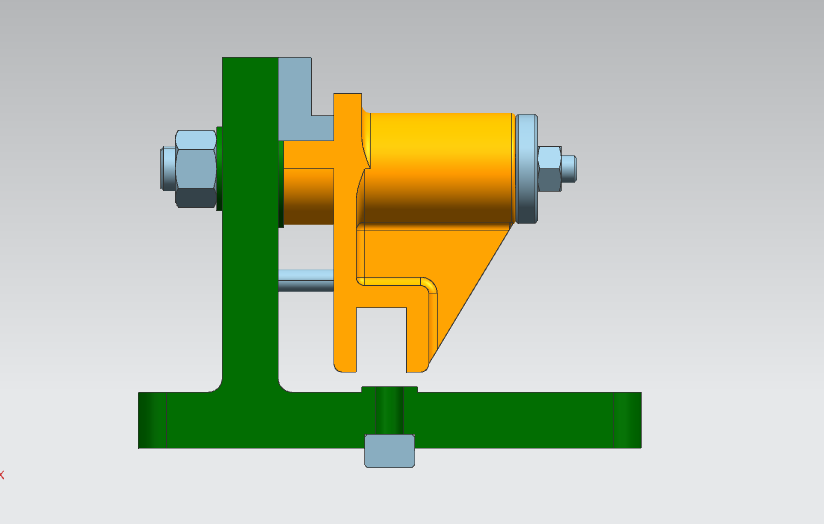

| 2 | 侧视图.png | 15.16K |

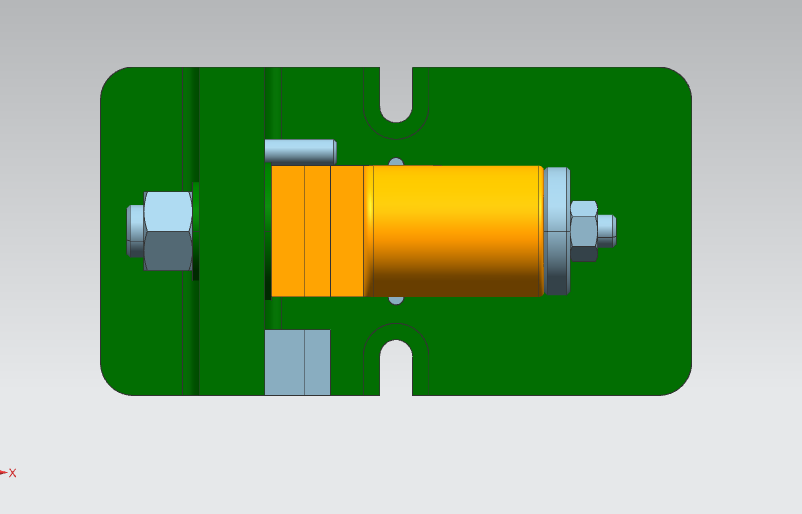

| 3 | 俯视图.png | 16.49K |
| 4 | 工序卡.png | 49.32K |

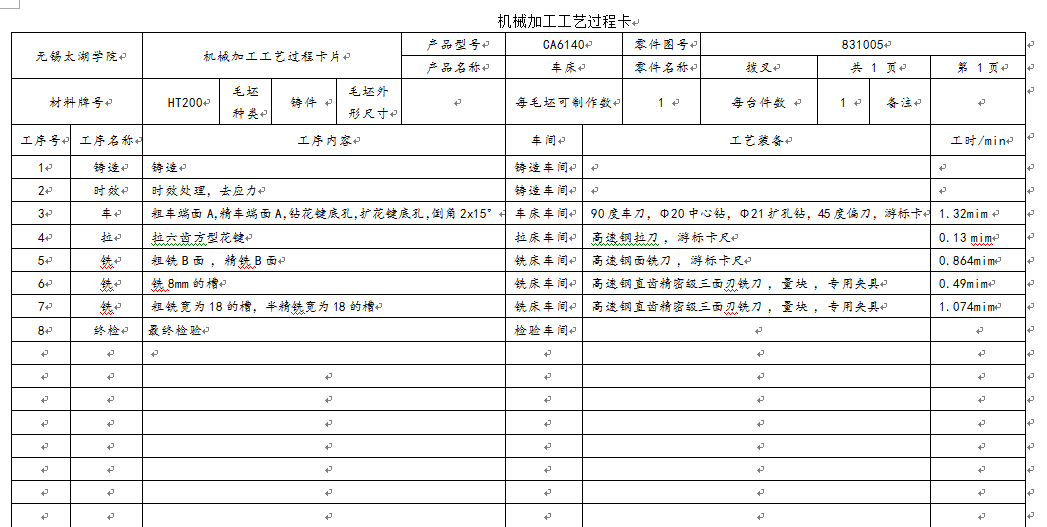

| 5 | 工艺卡.png | 47.45K |

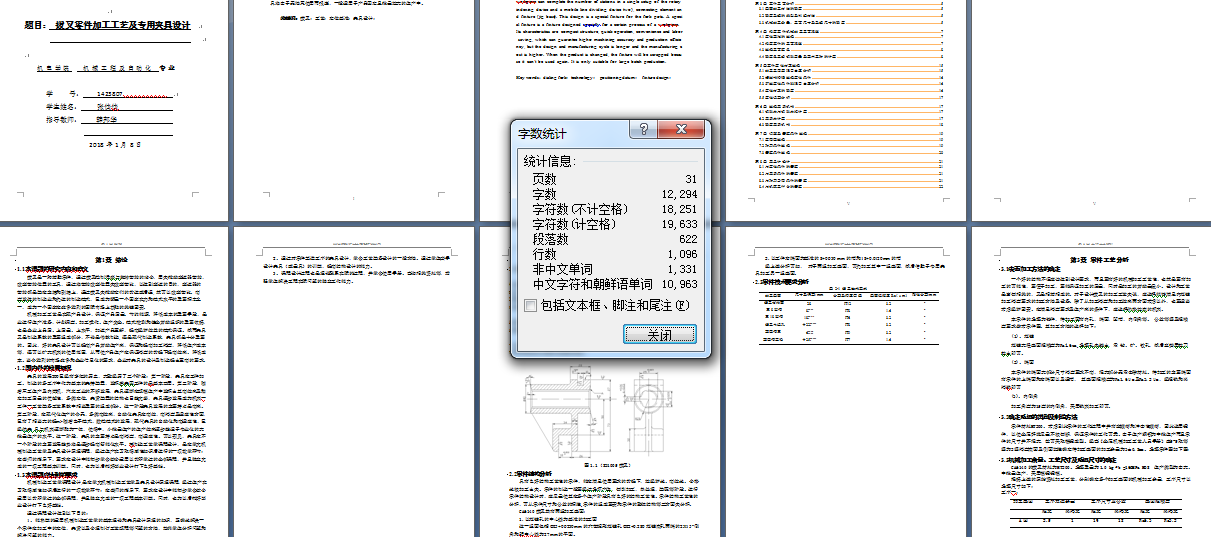

| 6 | 说明书.png | 149.57K |
| 7 | 831005拨叉.prt | 736.00K |
| 8 | GB_T119.1-2000TypeB4h8x18.prt | 99.00K |
| 9 | JBT8016-1999B型定位键B18h6.prt | 142.50K |
| 10 | 垫圈.prt | 112.50K |
| 11 | 夹具体.prt | 423.00K |
| 12 | 对刀块.prt | 176.50K |
| 13 | 芯轴.prt | 152.00K |
| 14 | 螺母GB_T6170M10.prt | 185.50K |
| 15 | 螺母GB_T6170M16.prt | 186.50K |
| 16 | 螺钉GB_T70.1M4x12.prt | 173.50K |
| 17 | 螺钉GB_T70.1M6x16.prt | 174.00K |
| 18 | 装配图.prt | 113.50K |
| 19 | 销轴.prt | 112.50K |
| 20 | 1铸造--毛坯图.dwg | 52.60K |
| 21 | 2时效.dwg | 52.60K |
| 22 | 3车.dwg | 53.59K |
| 23 | 4拉.dwg | 49.87K |
| 24 | 5铣.dwg | 50.32K |
| 25 | 6铣.dwg | 50.41K |
| 26 | 7铣.dwg | 52.59K |
| 27 | 831005拨叉夹具装配图.dwg | 158.05K |
| 28 | 垫圈.dwg | 84.84K |
| 29 | 对刀块.dwg | 91.56K |
| 30 | 拨叉夹具体.dwg | 107.44K |
| 31 | 831005拨叉机械加工工序卡.doc | 440.00K |
| 32 | 831005拨叉机械加工工艺过程卡.doc | 49.50K |
| 33 | 831005拨叉课程设计说明书.doc | 328.50K |
