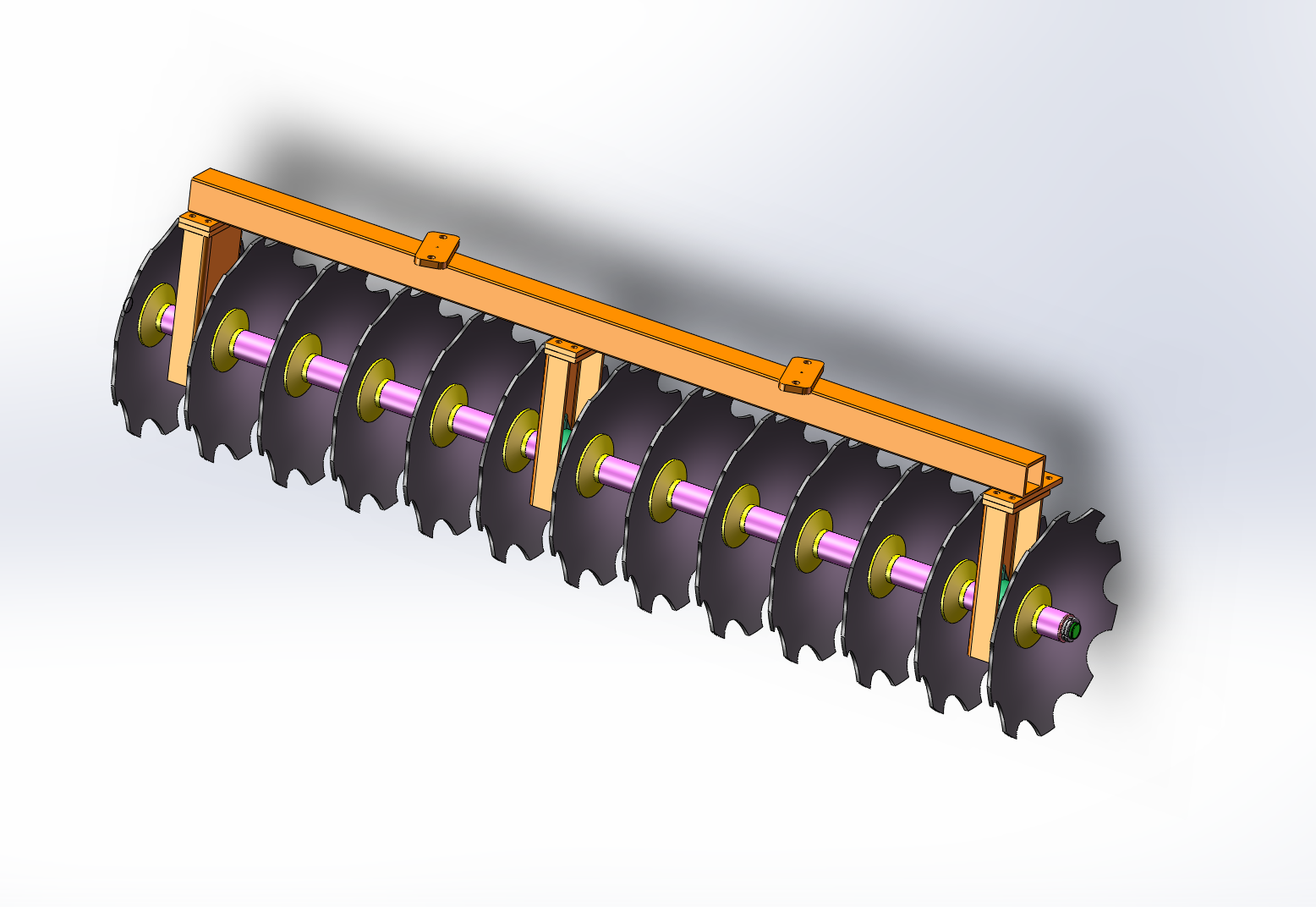

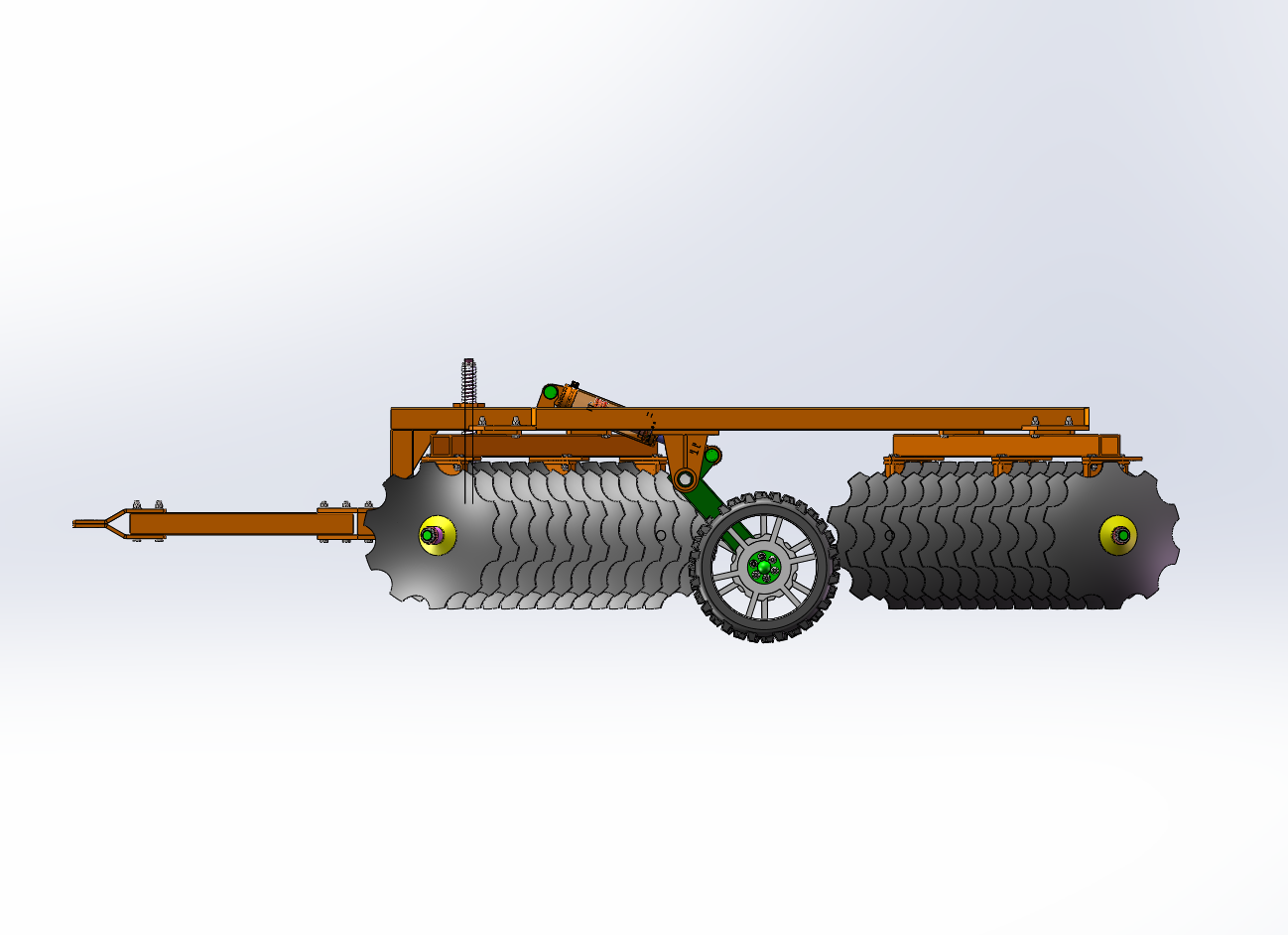

悬挂式液压重耙设计（SW+CAD+说明书）（ID:941436）

机械设备 / 农用机械 / 悬挂式液压重耙设计（SW+CAD+说明书）

©原创

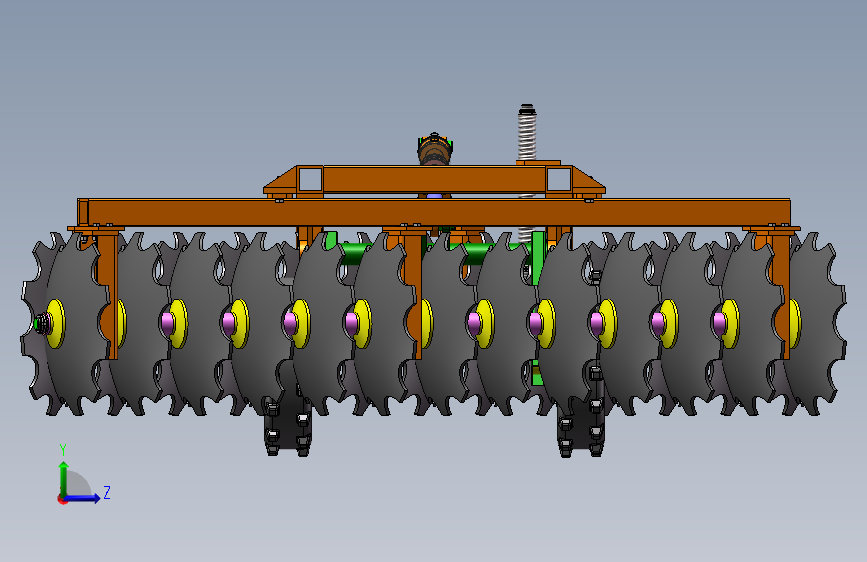

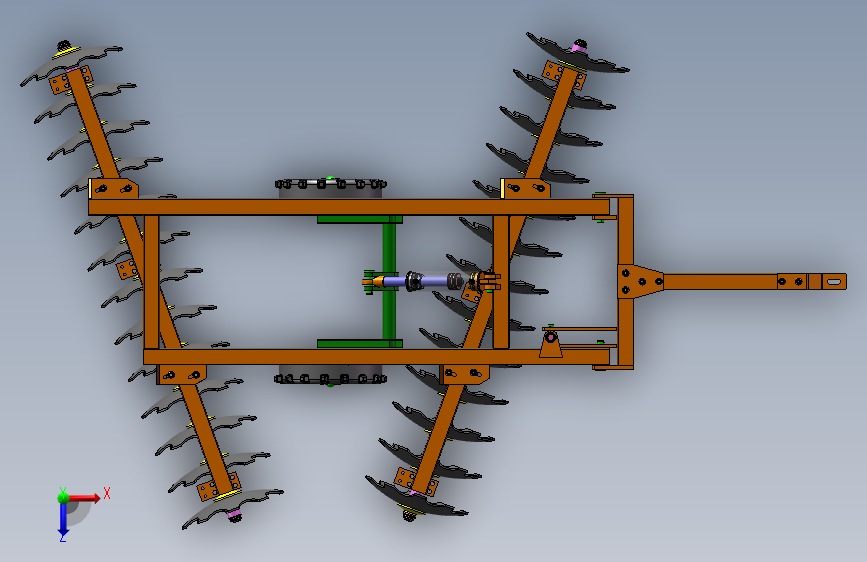

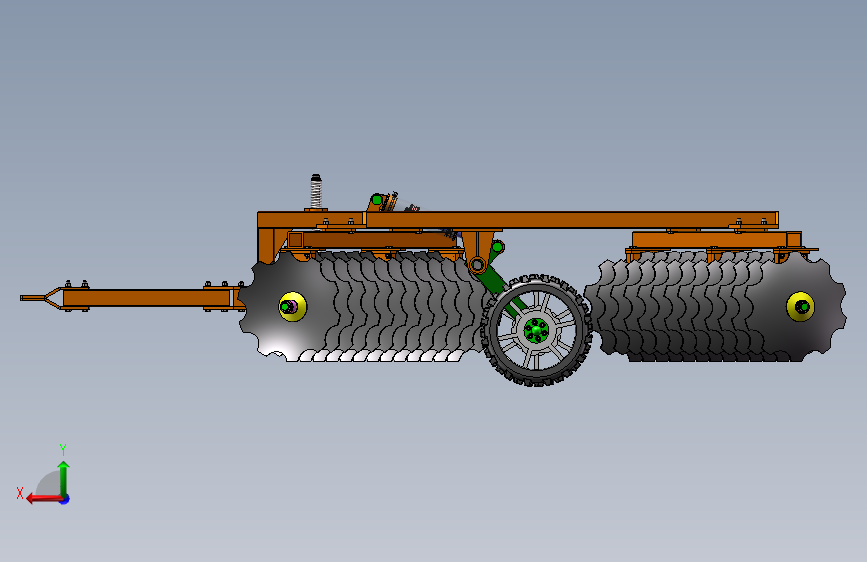

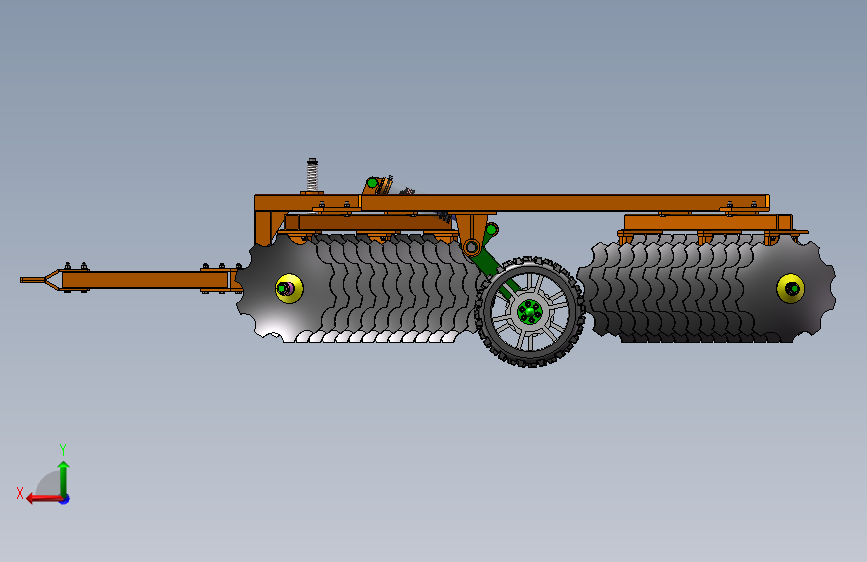

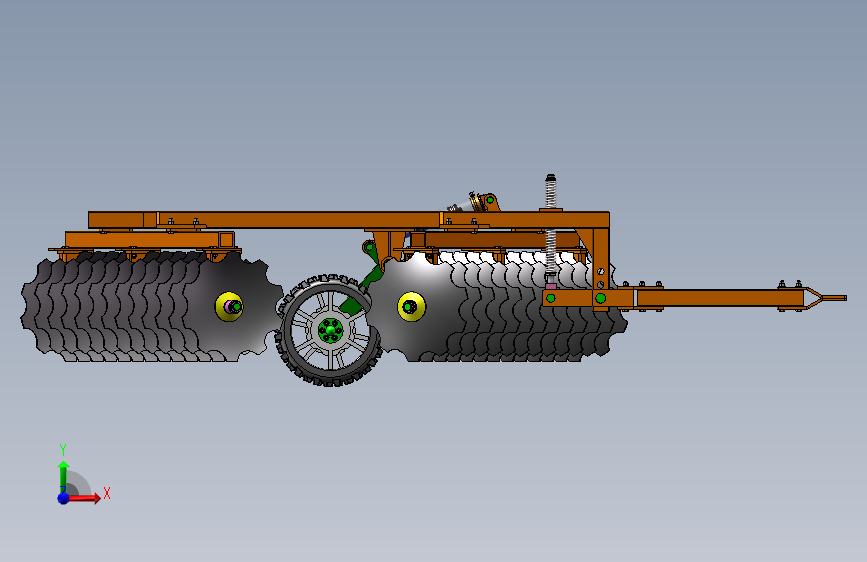

平面图

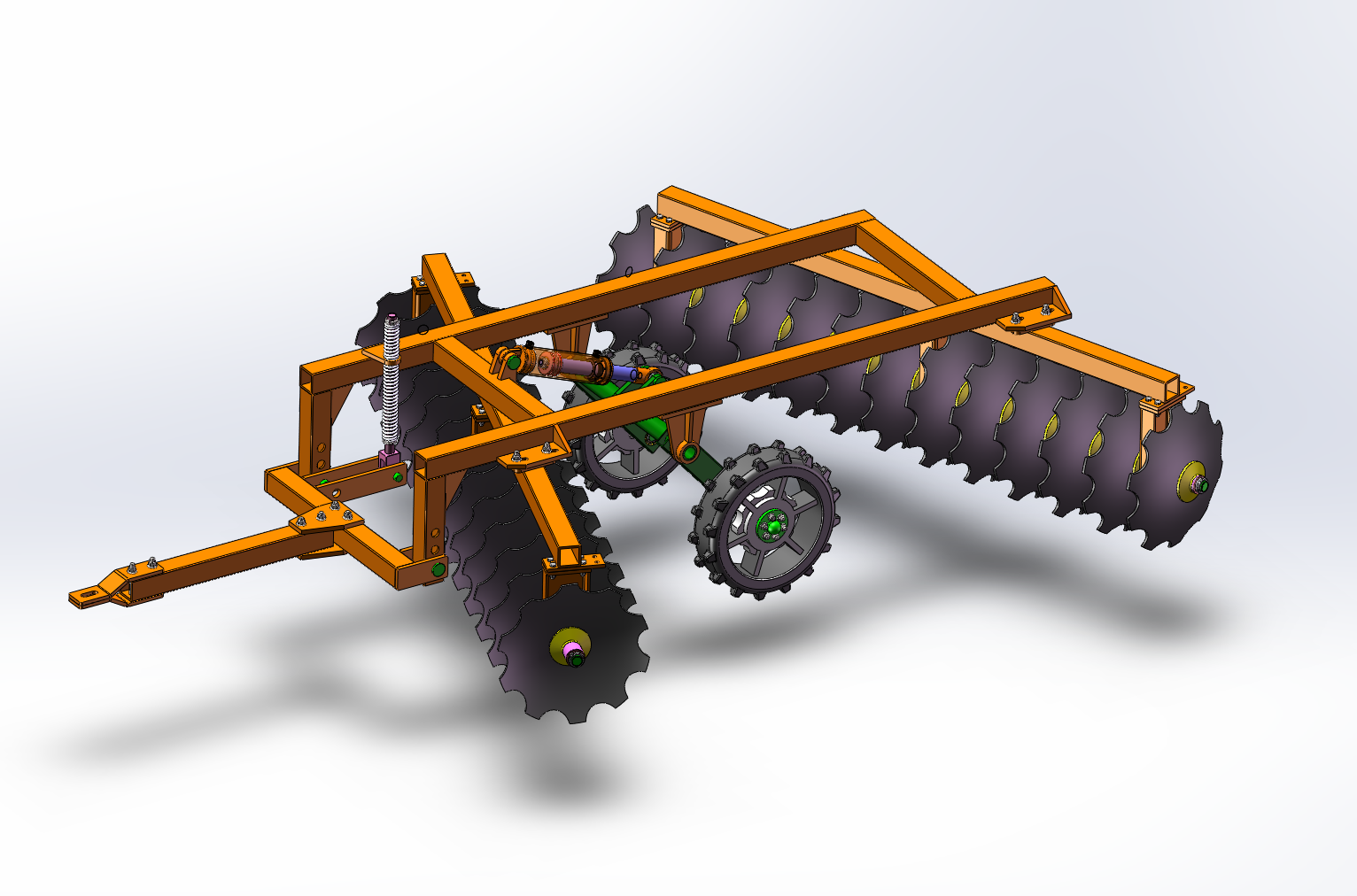

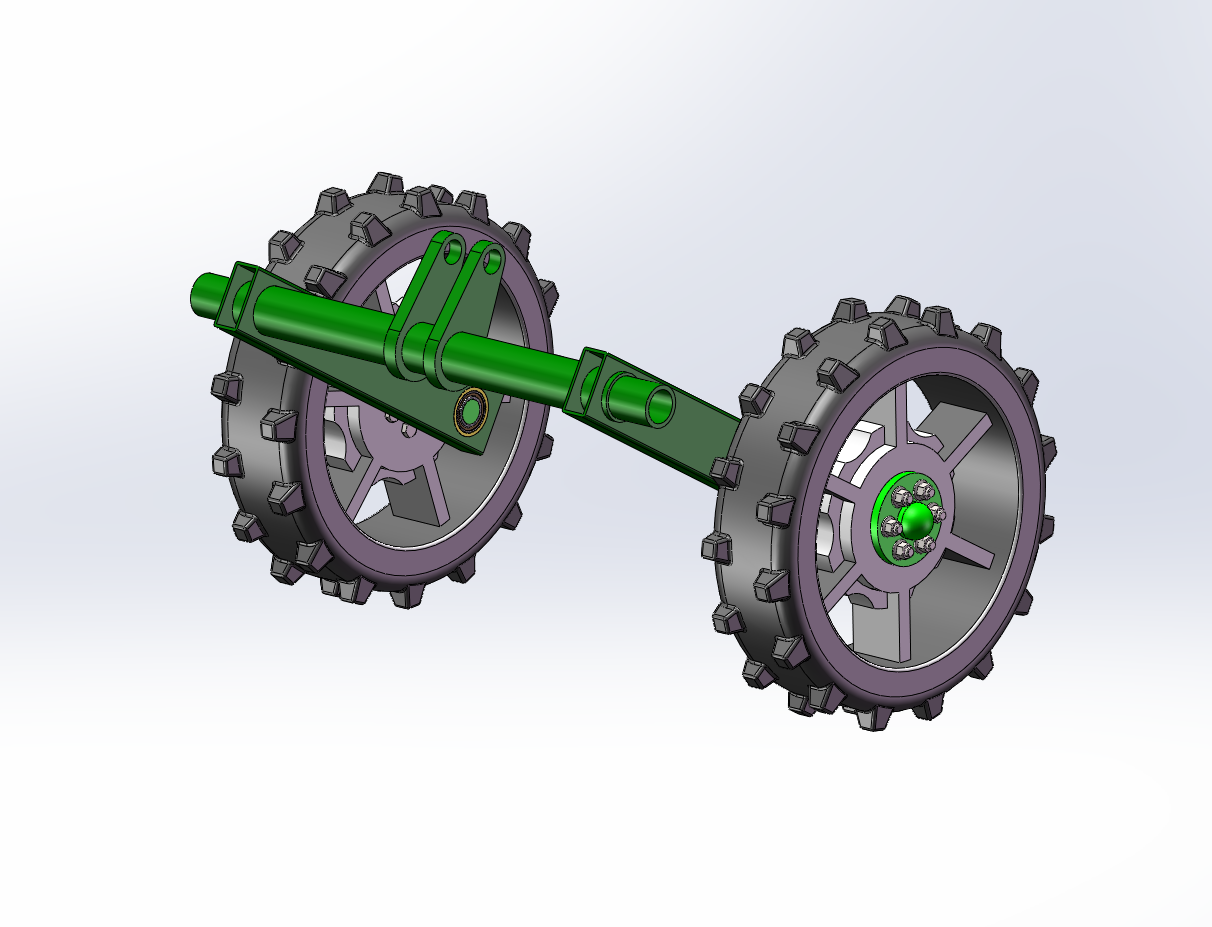

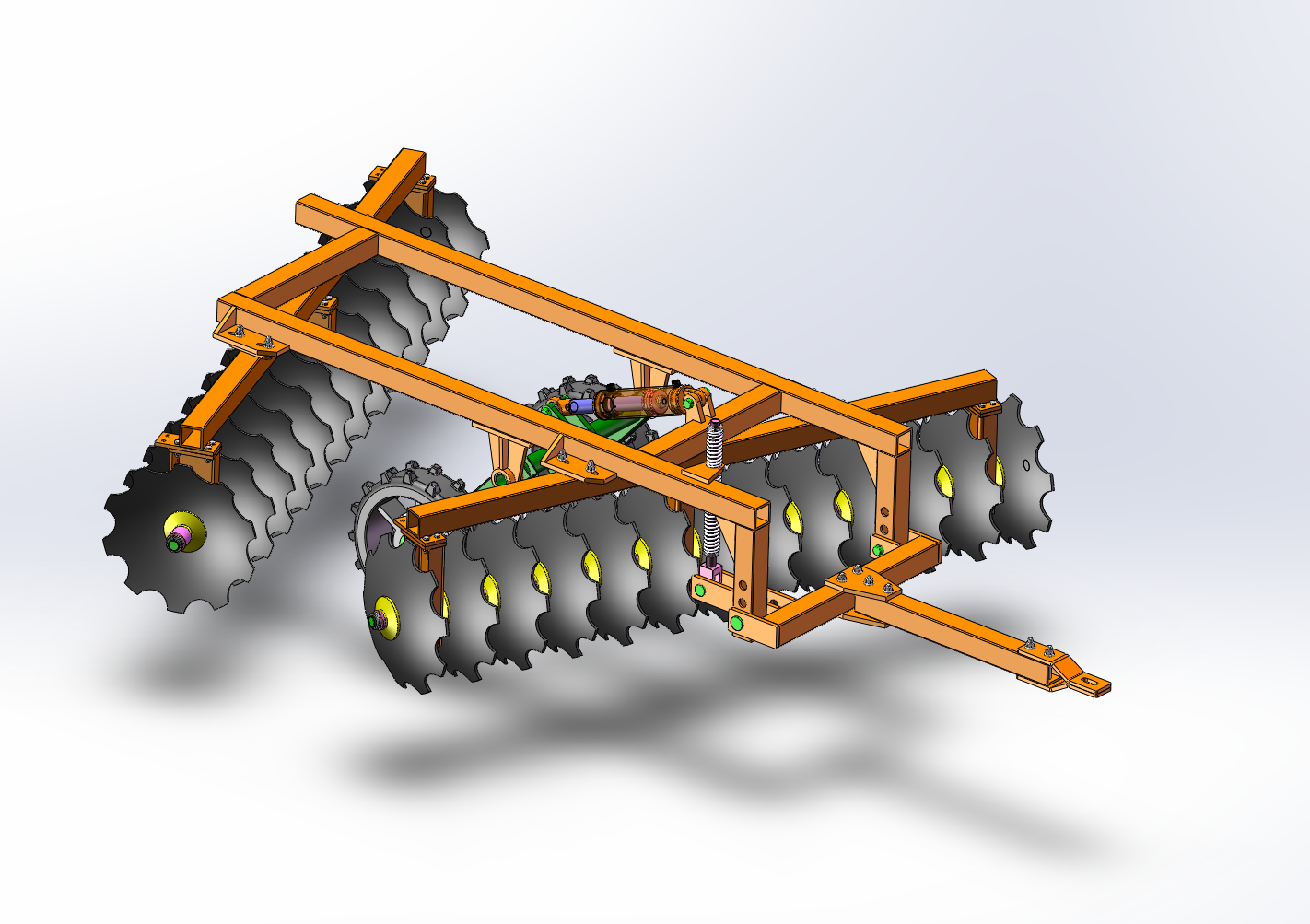

3D视图

文件列表

#	文件名称	文件大小
1	1706968588667.zip	28.42M

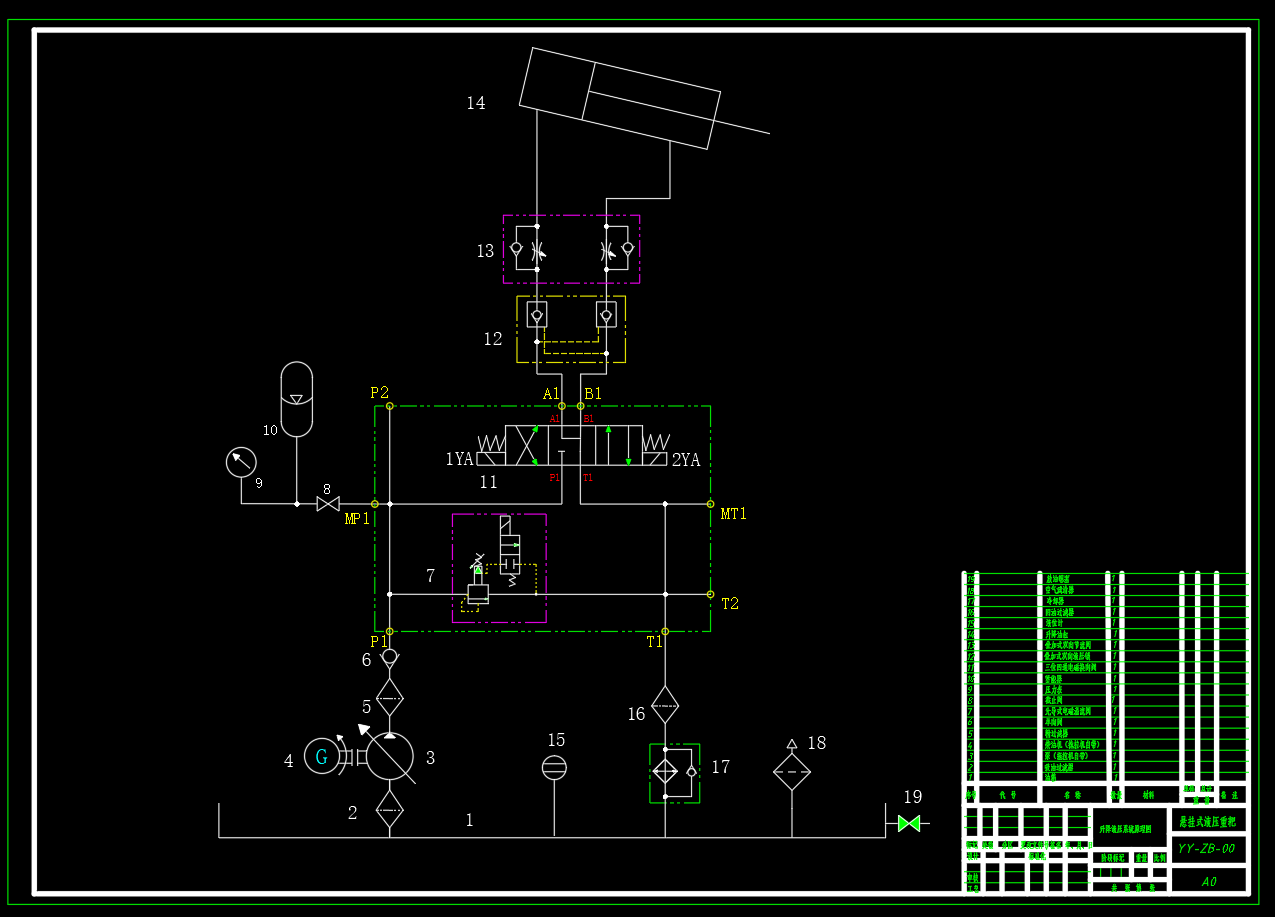

2	悬挂式液压重耙液压系统-原理图-A0.dwg	144.66K
3	悬挂式液压重靶设计说明书.doc	642.32K
4	液压原理图分析.docx	55.95K
5	YY-ZB-00悬挂式液压重耙.SLDASM	5.35M
6	YY-ZB-01机架组件.SLDASM	2.46M
7	YY-ZB-01-01-010重靶梁固定板2.SLDPRT	71.51K
8	YY-ZB-01-01-01机架纵梁1.SLDPRT	78.41K
9	YY-ZB-01-01-02机架纵梁2.SLDPRT	80.26K
10	YY-ZB-01-01-03机架横梁1.SLDPRT	88.00K
11	YY-ZB-01-01-04机架竖梁1.SLDPRT	112.98K
12	YY-ZB-01-01-05加强筋1.SLDPRT	60.53K
13	YY-ZB-01-01-06油缸支座1.SLDPRT	85.86K
14	YY-ZB-01-01-07重靶梁固定板1.SLDPRT	75.11K
15	YY-ZB-01-01-08加强筋2.SLDPRT	59.77K
16	YY-ZB-01-01-09牵引调节杆固定板1.SLDPRT	76.65K
17	YY-ZB-01-01机架焊合.SLDASM	148.98K
18	YY-ZB-01-02-01机架回转梁.SLDPRT	97.49K
19	YY-ZB-01-02-02回转梁焊接板1.SLDPRT	68.89K
20	YY-ZB-01-02-03回转梁焊接板2.SLDPRT	74.66K
21	YY-ZB-01-02-04回转梁焊接板3.SLDPRT	67.16K
22	YY-ZB-01-02牵引架回转梁焊合.SLDASM	99.21K
23	YY-ZB-01-03牵引安装板1.SLDPRT	77.09K
24	YY-ZB-01-04牵引主梁.SLDPRT	105.57K
25	YY-ZB-01-05牵引头安装板1.SLDPRT	118.58K
26	YY-ZB-01-06牵引调节杆.SLDPRT	135.24K
27	YY-ZB-01-07调节弹簧1.SLDPRT	1.91M
28	YY-ZB-01-08调节弹簧2.SLDPRT	1.15M
29	YY-ZB-01-09轴1.SLDPRT	80.45K
30	YY-ZB-01-10轴2.SLDPRT	81.08K
31	YY-ZB-02重耙组件.SLDASM	427.52K
32	YY-ZB-02-01-01重耙架体横梁1.SLDPRT	86.84K
33	YY-ZB-02-01-02重耙架体焊合板1.SLDPRT	72.14K
34	YY-ZB-02-01-03重耙架体焊合板2.SLDPRT	71.23K
35	YY-ZB-02-01重耙架体焊合.SLDASM	94.66K
36	YY-ZB-02-02-01重耙支撑架连接板1.SLDPRT	69.41K
37	YY-ZB-02-02-02重耙支撑架折弯板1.SLDPRT	124.17K
38	YY-ZB-02-02重耙支撑架.SLDASM	88.38K
39	YY-ZB-02-03圆盘缺口耙.SLDPRT	165.67K
40	YY-ZB-02-04圆盘缺口耙主轴1.SLDPRT	81.50K
41	YY-ZB-02-05圆盘缺口耙套管1.SLDPRT	115.24K
42	YY-ZB-02-06圆盘缺口耙套管2.SLDPRT	118.30K
43	YY-ZB-02-07隔套1.SLDPRT	93.50K
44	YY-ZB-02-08挡圈1.SLDPRT	80.12K
45	YY-ZB-02-09隔套2.SLDPRT	85.30K
46	YY-ZB-02-10隔套3.SLDPRT	92.93K
47	YY-ZB-02-11隔套4.SLDPRT	94.76K
48	YY-ZB-02-12隔套5.SLDPRT	92.66K
49	YY-ZB-03行走组件.SLDASM	1.37M
50	YY-ZB-03-01-01行走轮支撑架横板.SLDPRT	63.22K
51	YY-ZB-03-01-02行走轮支撑架回转管.SLDPRT	90.19K
52	YY-ZB-03-01-03行走轮支撑架支撑板.SLDPRT	77.27K
53	YY-ZB-03-01-04行走轮支撑架加强筋.SLDPRT	57.35K
54	YY-ZB-03-01行走轮支撑架.SLDASM	99.29K
55	YY-ZB-03-02-01回转梁回转管.SLDPRT	87.89K
56	YY-ZB-03-02-02回转梁轮胎固定梁.SLDPRT	105.49K
57	YY-ZB-03-02-03回转梁油缸支架.SLDPRT	84.08K
58	YY-ZB-03-02-04回转梁行走轮回转套.SLDPRT	93.21K
59	YY-ZB-03-02回转梁组件.SLDASM	130.37K
60	YY-ZB-03-03-01行走轮.SLDPRT	1.75M
61	YY-ZB-03-03-02行走轮固定盘.SLDPRT	130.53K
62	YY-ZB-03-03行走轮组件.SLDASM	1.33M
63	GB／T70．1-2000-0内六角圆柱头螺钉M5×35YY.SLDPRT	113.54K
64	GE-ESGE40ES关节轴承YY.SLDPRT	160.17K
65	JBT7919．3-1999-1锁紧螺母M24YY.SLDPRT	150.63K
66	JBT7919．3-1999锁紧螺母M33YY.SLDPRT	151.46K
67	YY-ZB-04-01-01油缸缸筒.SLDPRT	155.50K
68	YY-ZB-04-01-02缸筒固定底座.SLDDRW	175.96K
69	YY-ZB-04-01-02缸筒固定底座.SLDPRT	252.75K
70	YY-ZB-04-01缸筒焊合.SLDASM	202.62K
71	YY-ZB-04-01缸筒焊合.SLDDRW	219.11K
72	YY-ZB-04-02油缸左端盖.SLDDRW	137.51K
73	YY-ZB-04-02油缸左端盖.SLDPRT	175.40K
74	YY-ZB-04-03油缸导向套.SLDDRW	156.88K
75	YY-ZB-04-03油缸导向套.SLDPRT	278.25K
76	YY-ZB-04-04油缸活塞.SLDDRW	163.68K
77	YY-ZB-04-04油缸活塞.SLDPRT	408.61K
78	YY-ZB-04-05油缸缸杆.SLDDRW	147.91K
79	YY-ZB-04-05油缸缸杆.SLDPRT	87.55K
80	YY-ZB-04-06活塞垫片.SLDDRW	122.30K
81	YY-ZB-04-06活塞垫片.SLDPRT	79.38K
82	YY-ZB-04-07缸杆耳环.SLDDRW	167.10K
83	YY-ZB-04-07缸杆耳环.SLDPRT	275.66K
84	YY-ZB-04密封件1-1.SLDPRT	136.60K
85	YY-ZB-04密封件2-1.SLDPRT	140.13K
86	YY-ZB-04密封件3-1.SLDPRT	143.76K
87	YY-ZB-04支撑环-1.SLDPRT	140.39K
88	YY-ZB-04油缸装配.SLDASM	1.02M
89	YY-ZB-04油缸装配.SLDDRW	460.33K
90	YY-ZB-05重耙组件2.SLDASM	442.57K
91	YY-ZB-05-01-01重耙2架体横梁1.SLDPRT	87.74K
92	YY-ZB-05-01重耙组件2架体焊合.SLDASM	92.63K
93	GB／T276-94深沟球轴承.SLDPRT	586.23K
94	GB／T5780-2000六角头螺栓C级M16×140.SLDPRT	163.63K
95	GB／T5780-2000六角头螺栓C级M16×60.SLDPRT	142.10K
96	GB／T5780-2000六角头螺栓C级M20×170.SLDPRT	158.38K
97	GB／T5780-2000六角头螺栓C级M20×80.SLDPRT	161.58K
98	GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT	149.14K
99	GB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT	126.73K
100	GB／T7810-1995带菱形座轴承UELFLU212.SLDPRT	250.41K
101	GB／T810-1988小圆螺母M48×1．5.SLDPRT	112.62K
102	JBT7919．3-1999锁紧螺母KM08.SLDPRT	153.32K
103	销1.SLDPRT	88.75K
104	销2.SLDPRT	84.77K
