齿轮油泵设计（ID:941475）

设备部件 / 传动部件 / 齿轮油泵设计

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17069721256777.zip	9.33M
2	18-泵盖.DWG	97.88K
3	4-主动齿轮14×3.DWG	52.88K
4	7-泵体.DWG	106.48K
5	9-主动轴.DWG	71.12K
6	齿轮油泵-总装配.DWG	251.31K
7	1-罩.SLDPRT	146.71K
8	10-压套.SLDPRT	94.50K
9	11-压紧螺母.SLDPRT	153.49K
10	12-GB／T5783-2000六角头螺栓全螺纹M8×35.SLDPRT	151.77K
11	14-从动轴.SLDPRT	86.27K
12	15-从动齿轮14×3.SLDPRT	171.00K
13	16-中间垫片.SLDPRT	107.70K
14	17-垫片.SLDPRT	106.82K
15	18-泵盖.SLDDRW	239.51K
16	18-泵盖.SLDPRT	445.16K
17	19-滑阀.SLDPRT	90.96K
18	2-中间泵体.SLDPRT	140.02K
19	20-弹簧.SLDPRT	1.32M
20	21-弹簧压盖.SLDPRT	83.94K
21	22-阀盖.SLDPRT	162.53K
22	23-调节螺杆.SLDPRT	89.97K
23	3-GB／T1099-1979半圆键B5×16.SLDPRT	76.14K
24	4-主动齿轮14×3.SLDDRW	151.39K
25	4-主动齿轮14×3.SLDPRT	173.42K
26	5-GB／T276-94深沟球轴承6202-2RZ.SLDPRT	453.42K
27	6-GB／T5783-2000六角头螺栓全螺纹M8×50.SLDPRT	150.77K
28	7-泵体.SLDDRW	360.29K
29	7-泵体.SLDPRT	325.70K
30	8-GB119销4X40.SLDPRT	79.77K
31	9-主动轴.SLDDRW	172.59K
32	9-主动轴.SLDPRT	121.02K
33	齿轮油泵-总装配.SLDASM	1.98M
34	齿轮油泵-总装配.SLDDRW	1.53M

此图纸下载需要300金币

立即下载

发布者

机械与液压（原创） +V:o627951491

创作: 542

粉丝: 56

加入时间：2023-10-23

私信

关注

模型信息

图纸格式：dwg,sldprt,slddrw,sldasm

文件大小：9.56M

所需金币：300

上传时间：2024-02-03 22:55:57

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2016

标签

齿轮油泵设计

图纸简介

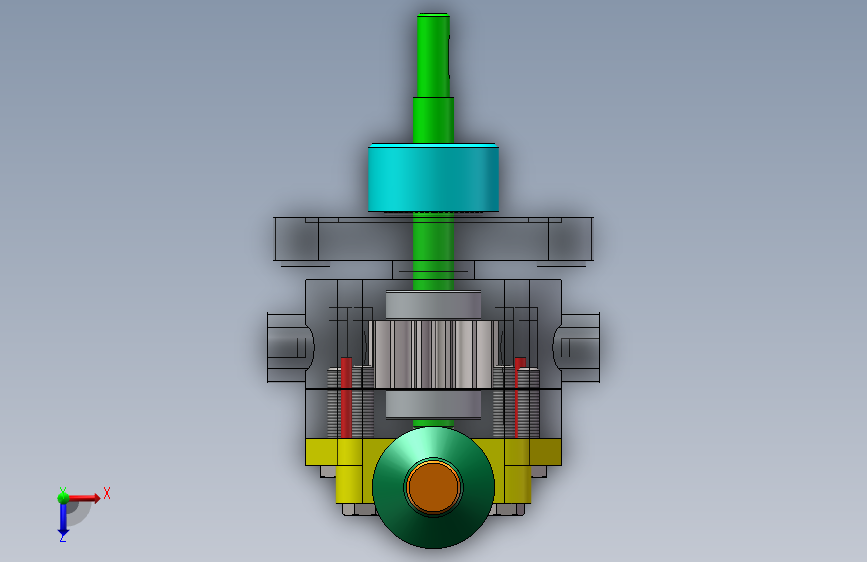

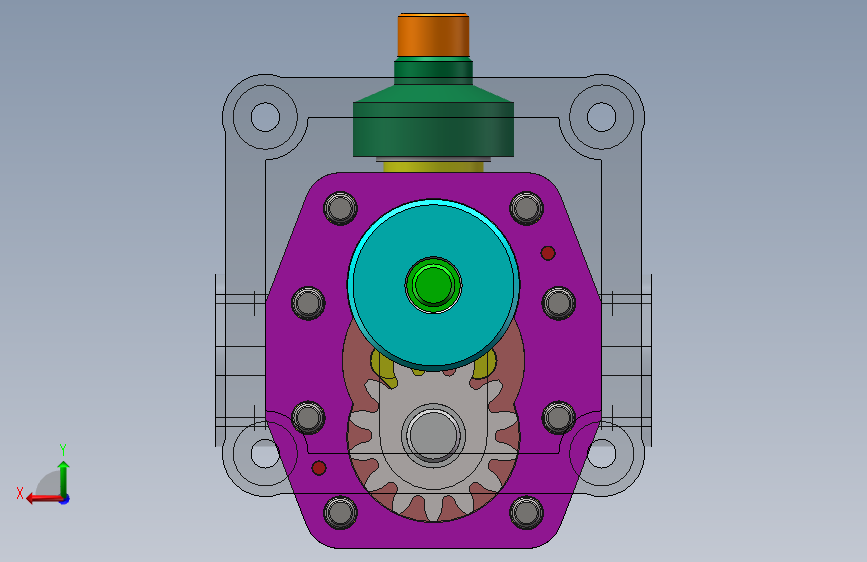

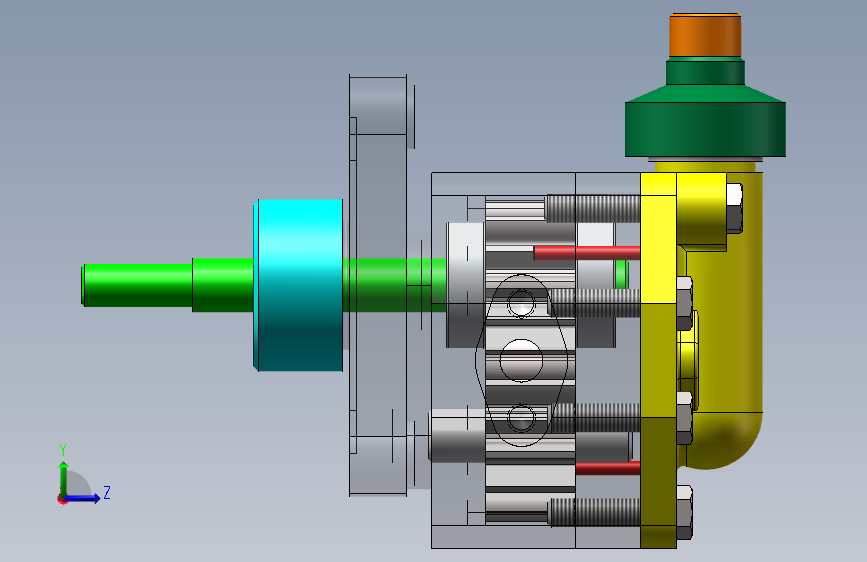

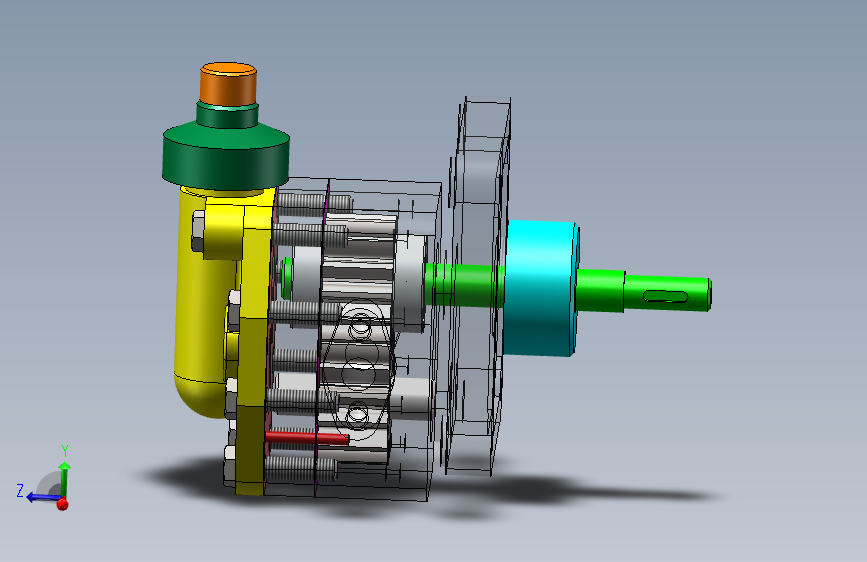

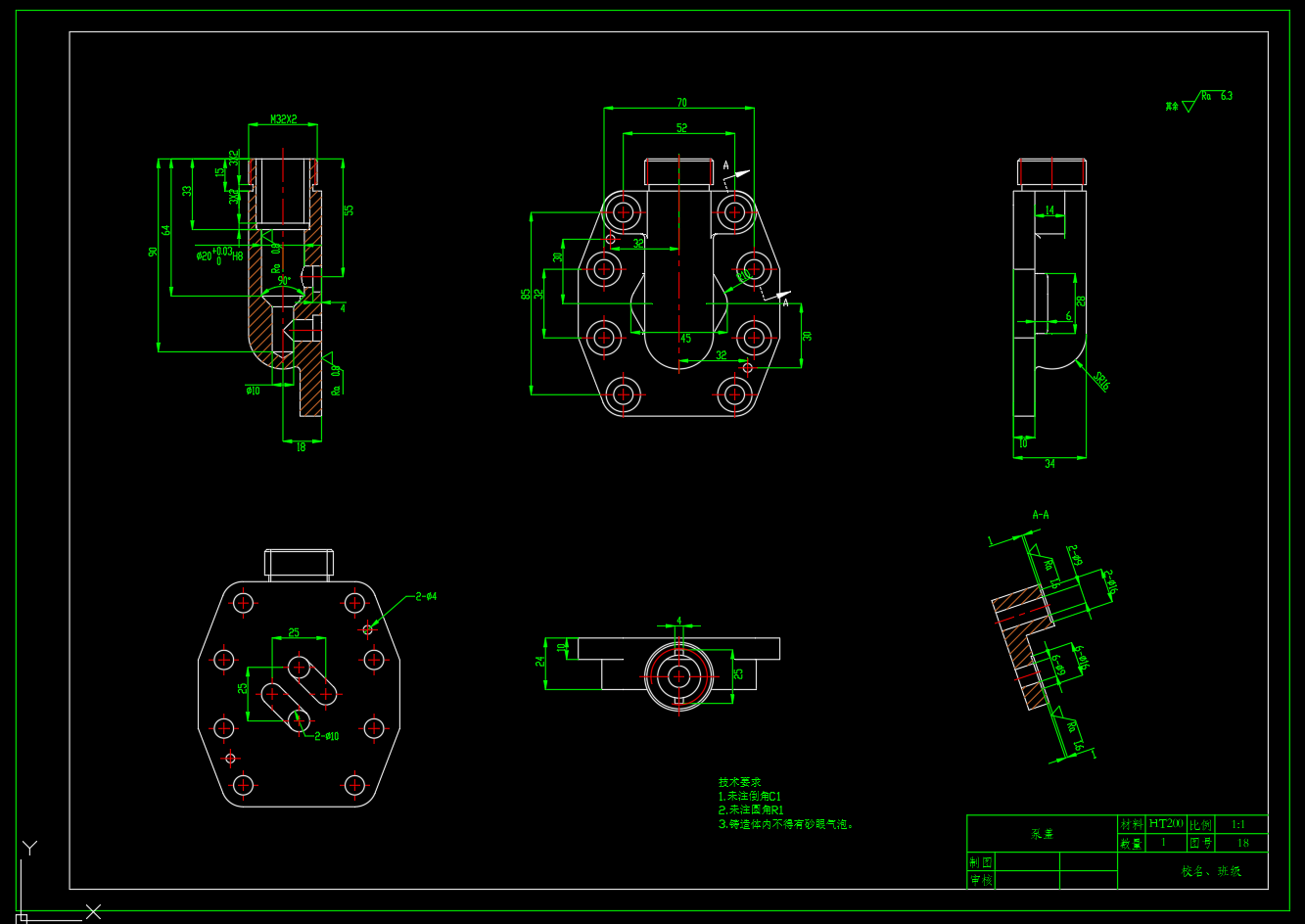

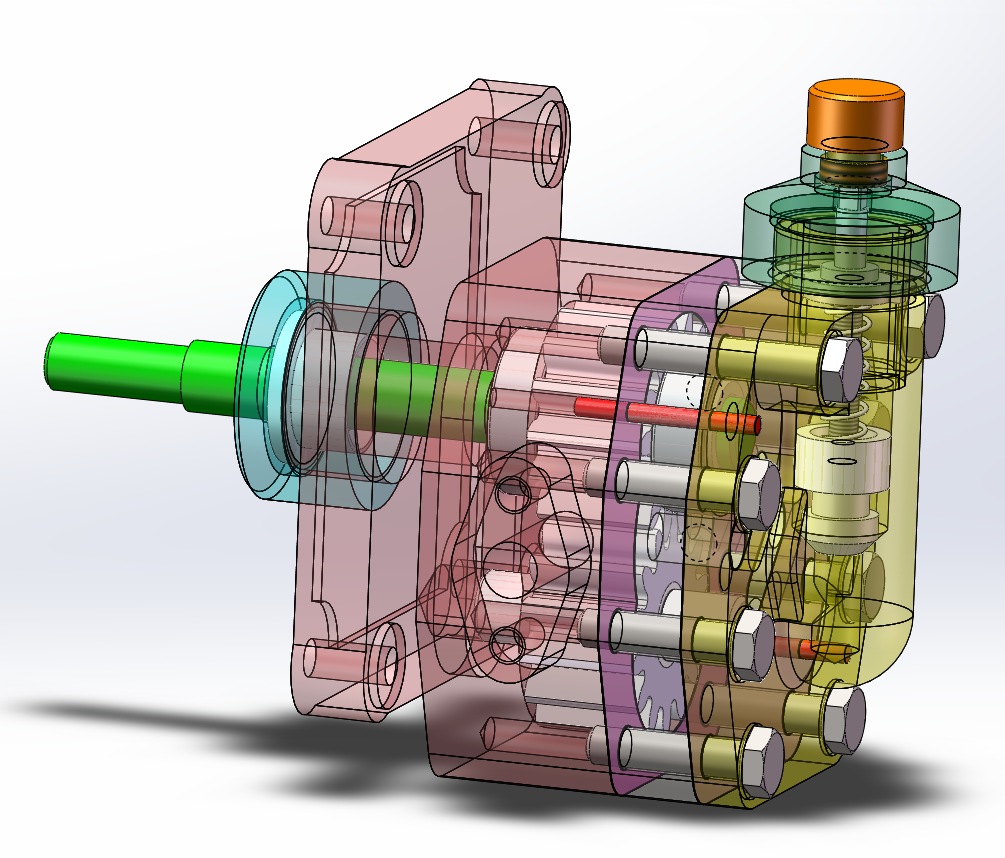

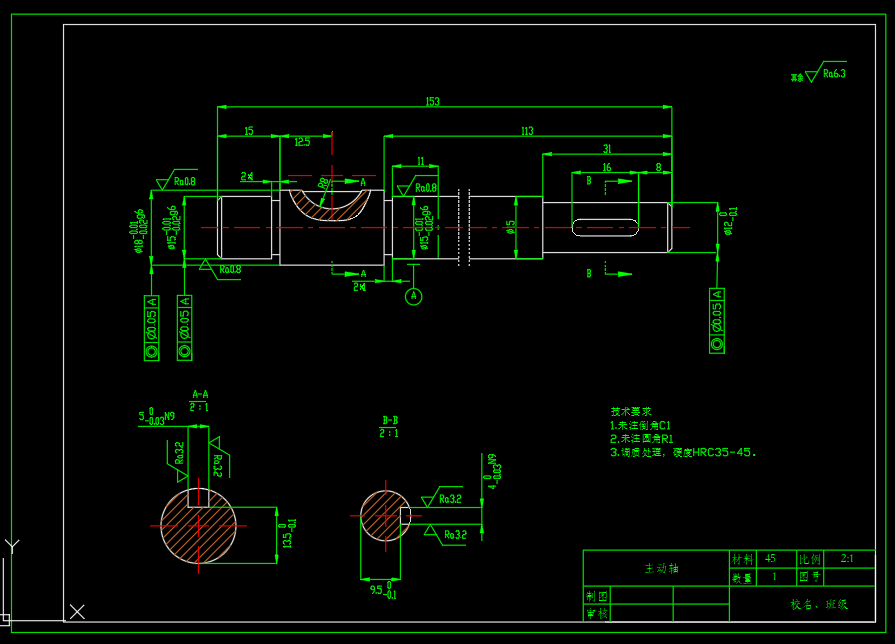

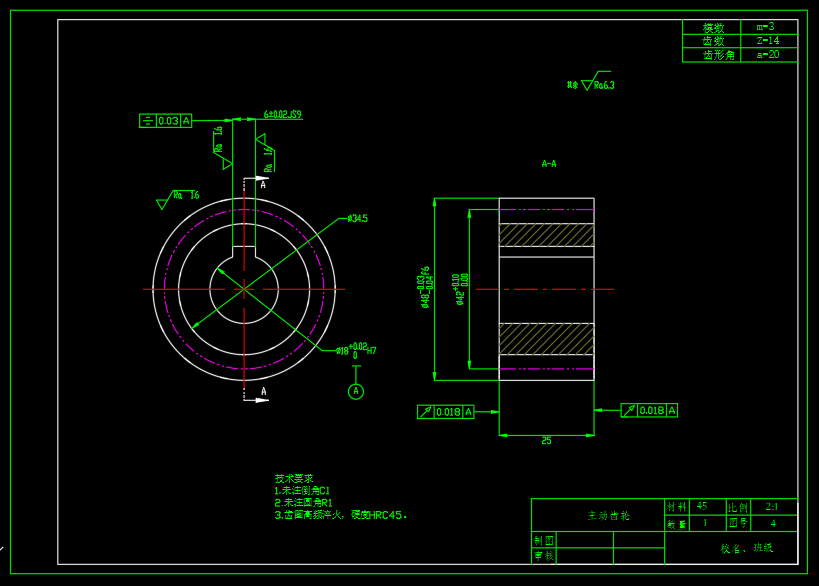

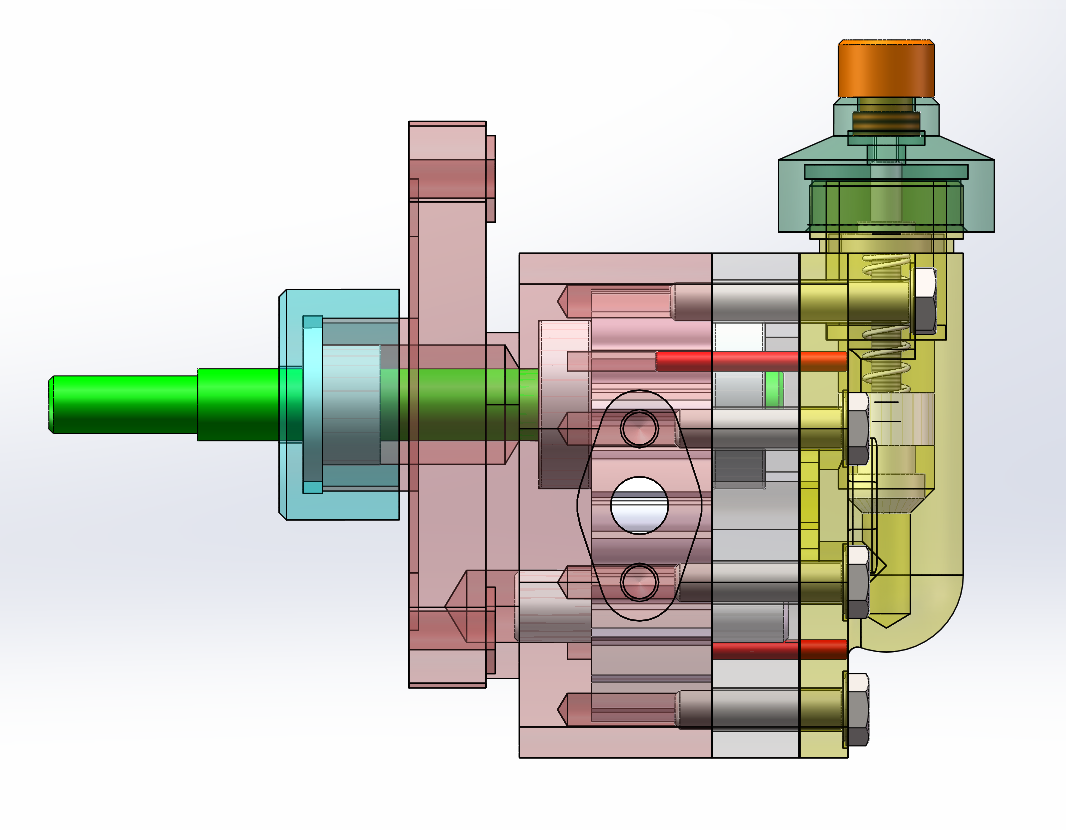

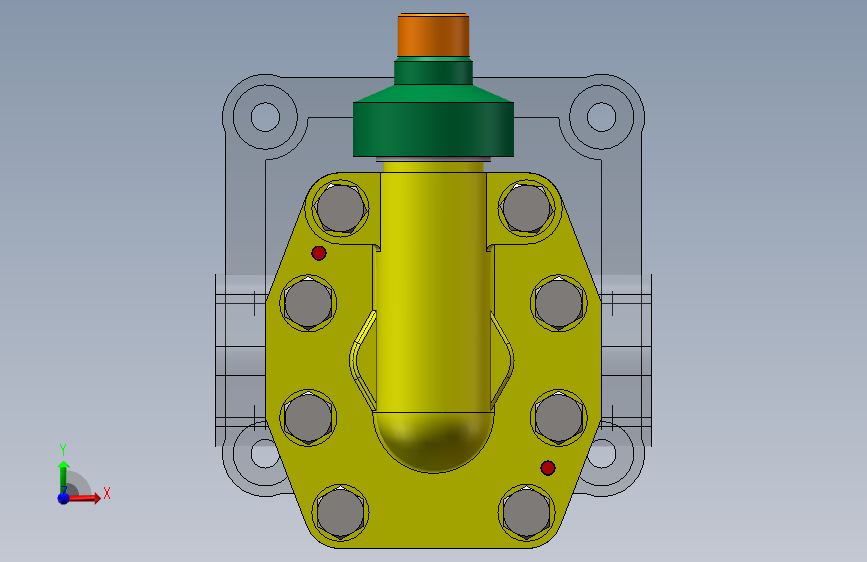

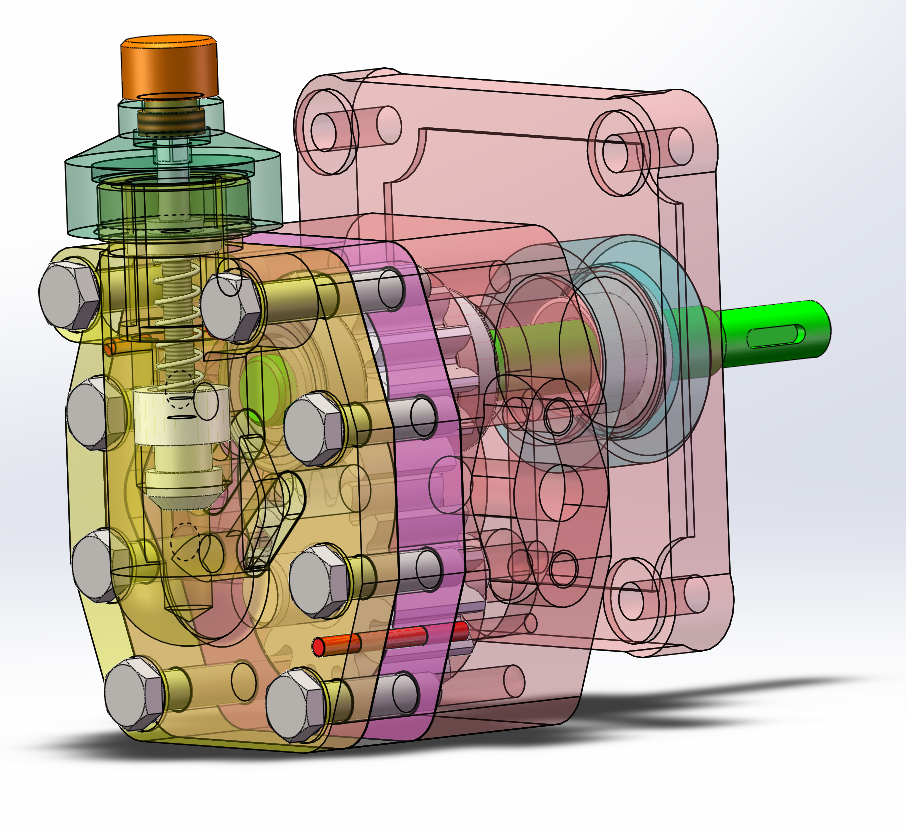

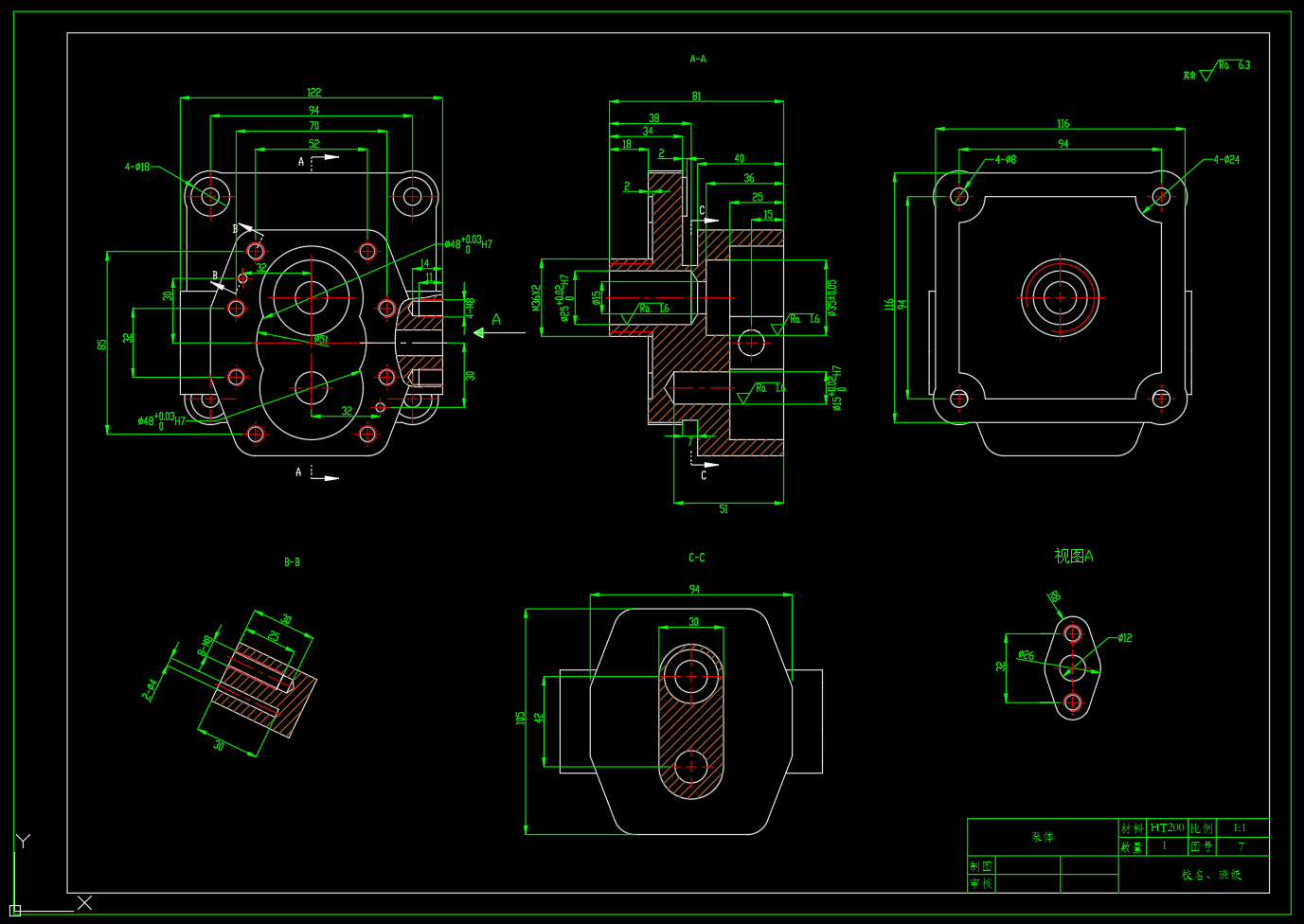

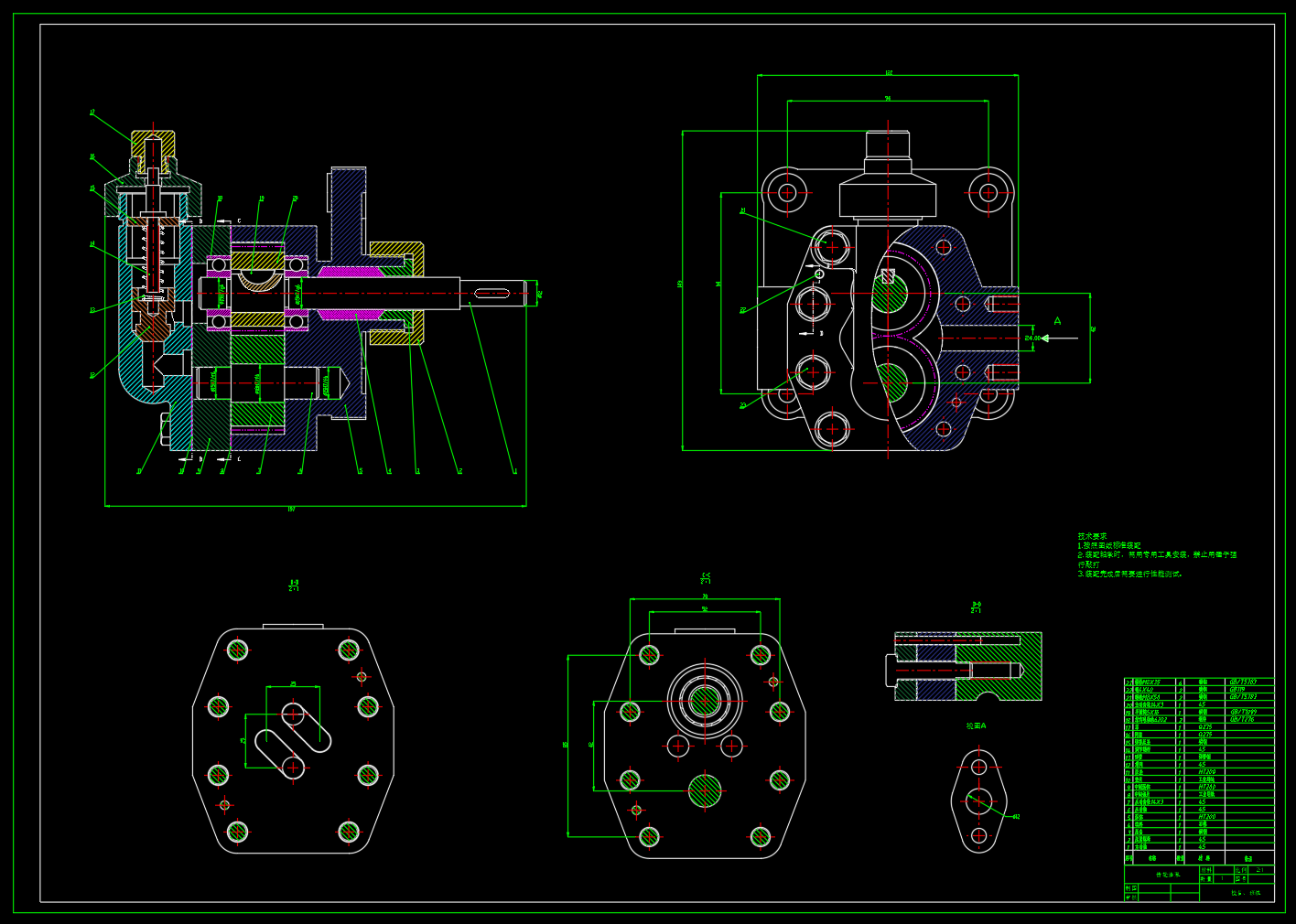

包含二维CAD（齿轮油泵装配图，泵盖二维图，主动轴二维图，泵体二维图，主动齿轮二维图），包含三维SW2016全部零部件以及装配。齿轮泵是用两个齿轮互啮转动来工作，对介质要求不高。一般的压力在6MPa以下，流量较大。齿轮油泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。A为吸入腔，B为排出腔。齿轮油泵在运转时主动齿轮带动被动齿轮旋转，当齿轮从啮合到脱开时在吸入侧(A)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(B)，齿轮进入啮合时液体被挤出，形成高压液体并经泵排出口排出泵外。
