车载绿篱修剪机设计（SW+CAD+说明书）

（ID:941502）

改图/画图

机械设备 / 非标机械 / 车载绿篱修剪机设计（SW+CAD+说明书）

©原创

325

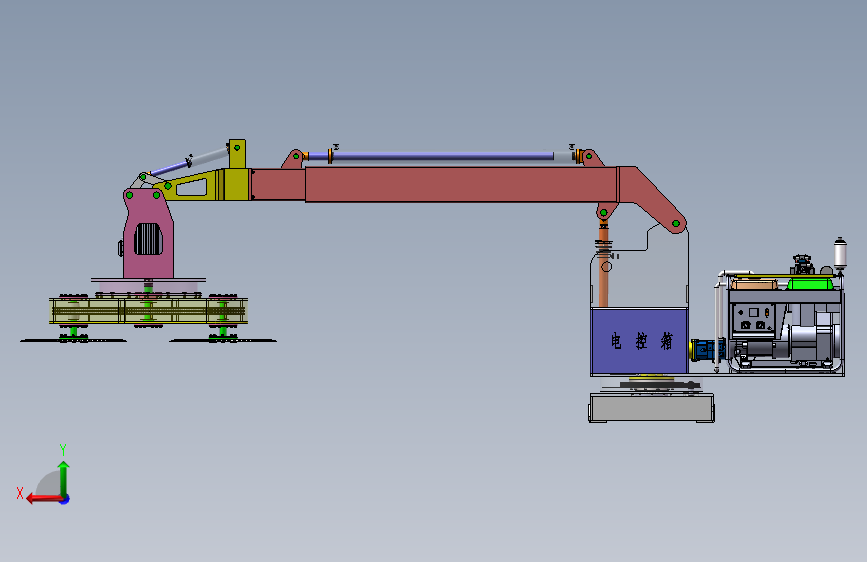

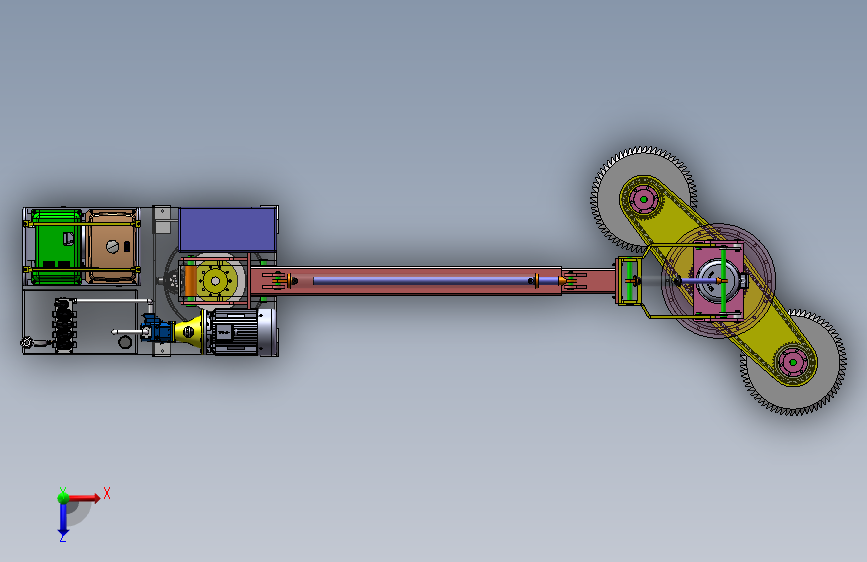

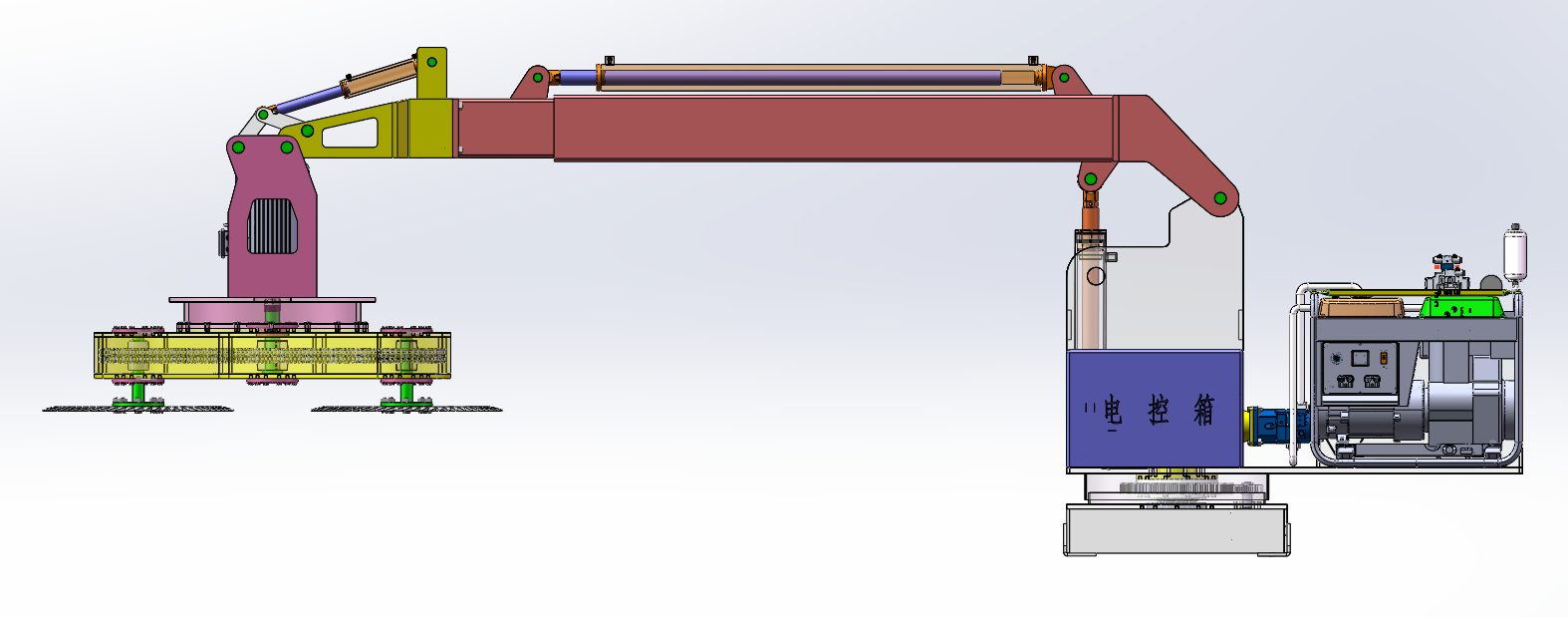

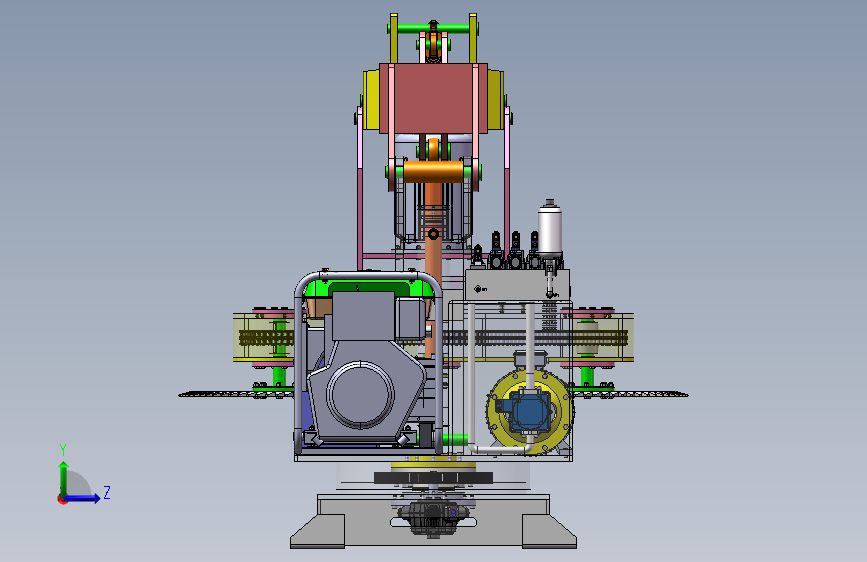

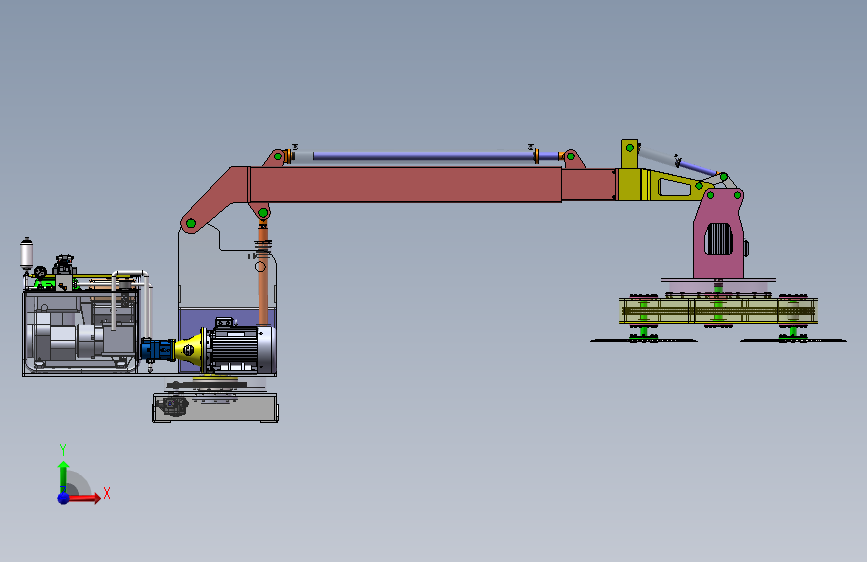

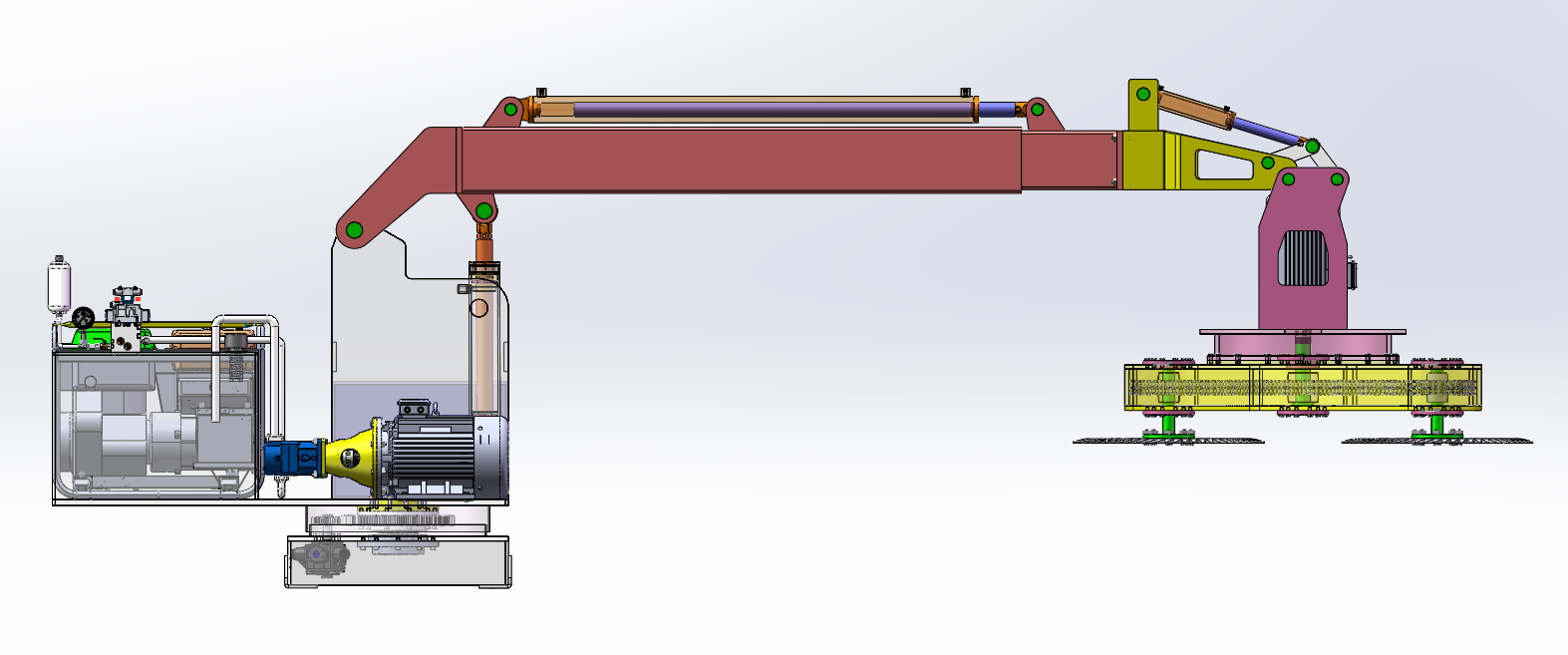

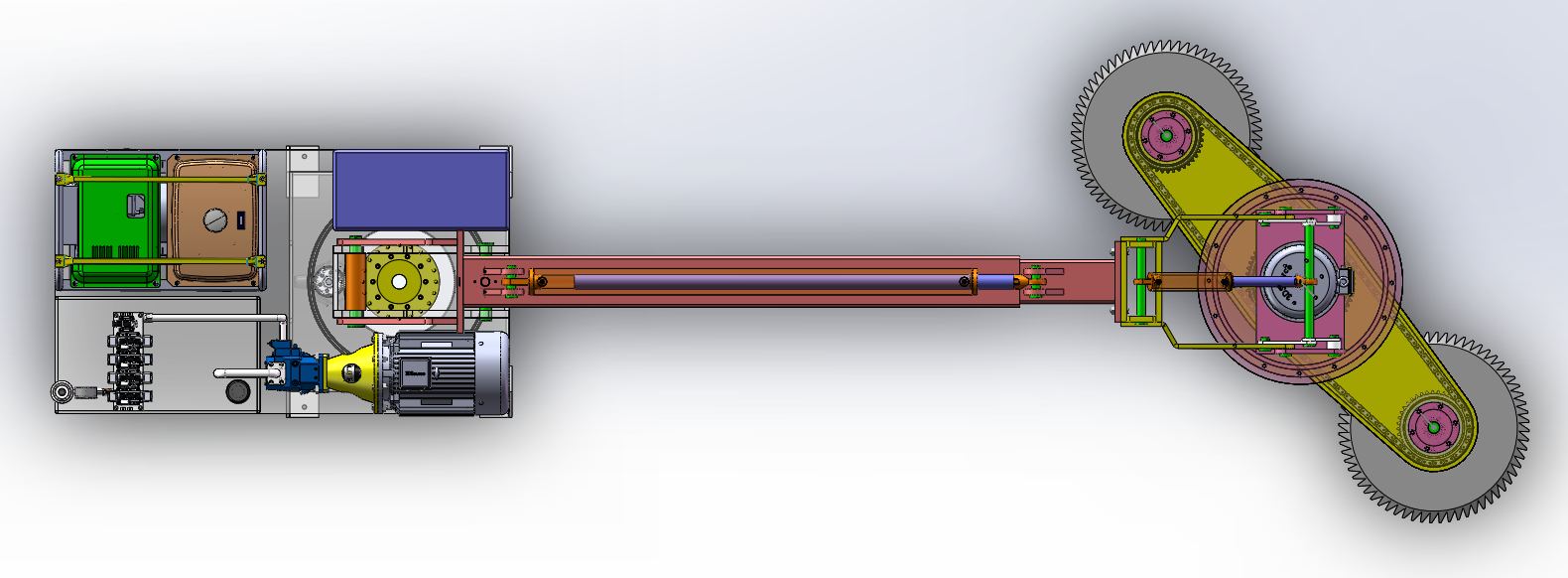

平面图

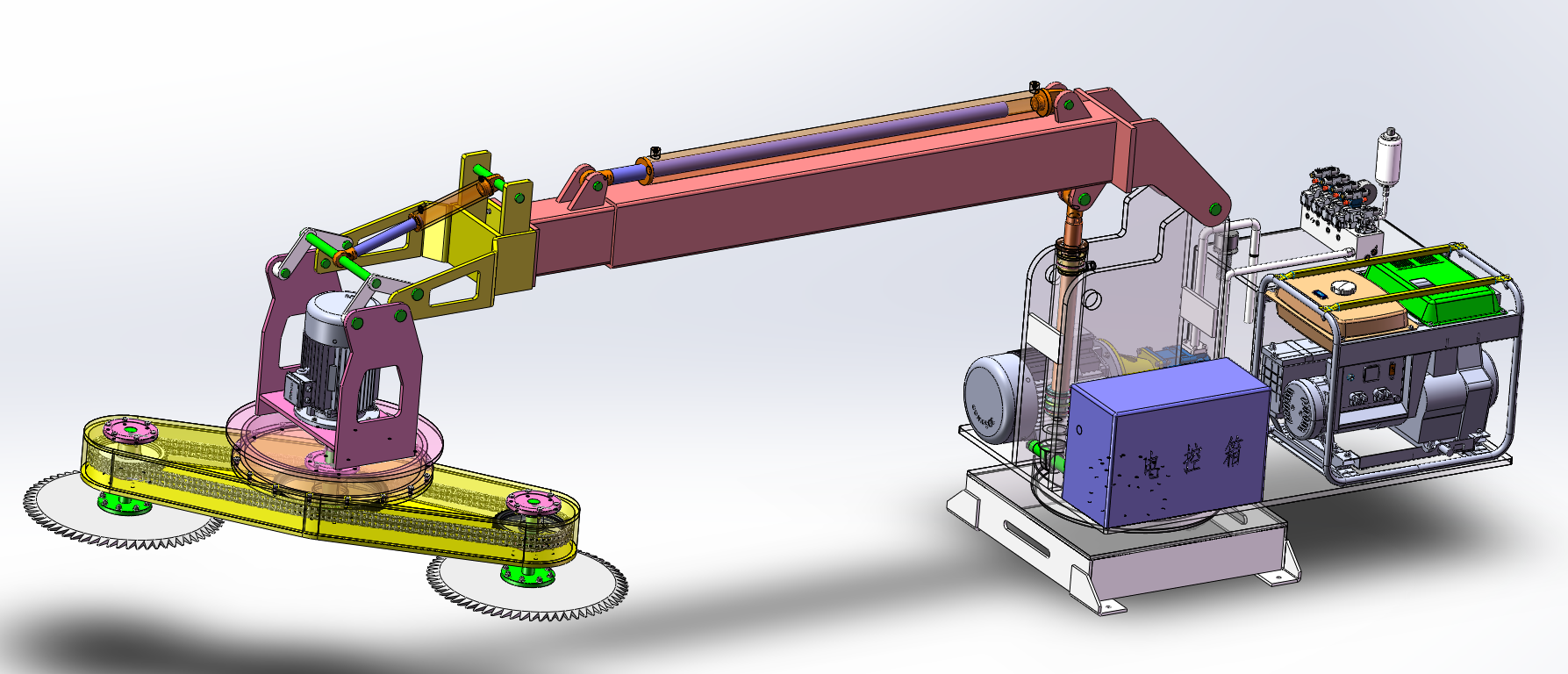

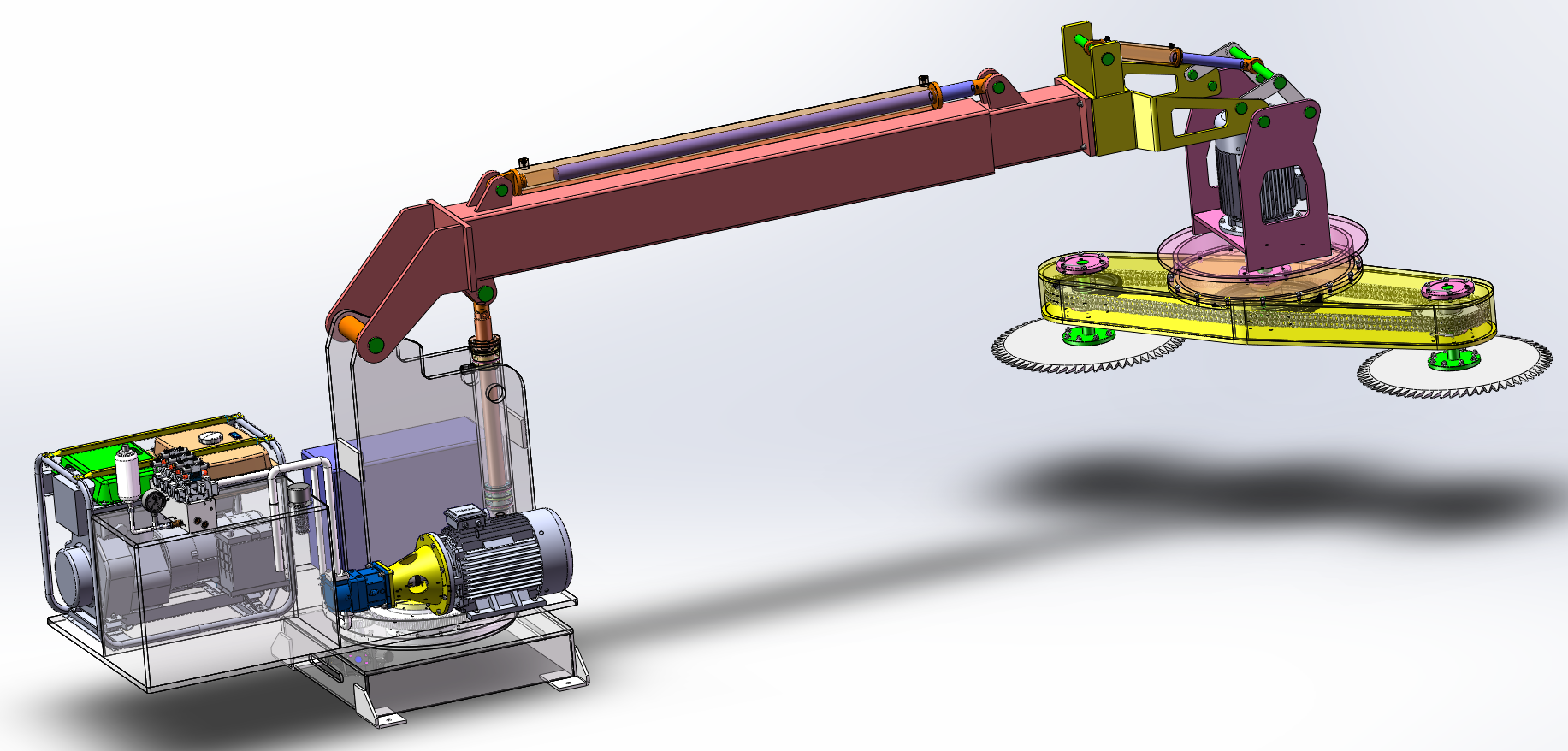

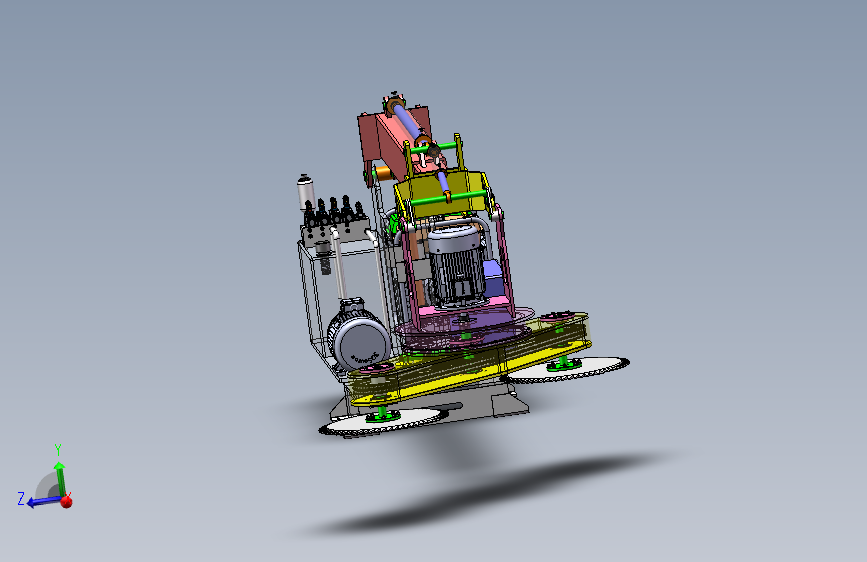

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	（论文）车载绿篱修剪机设计.docx	659.47K

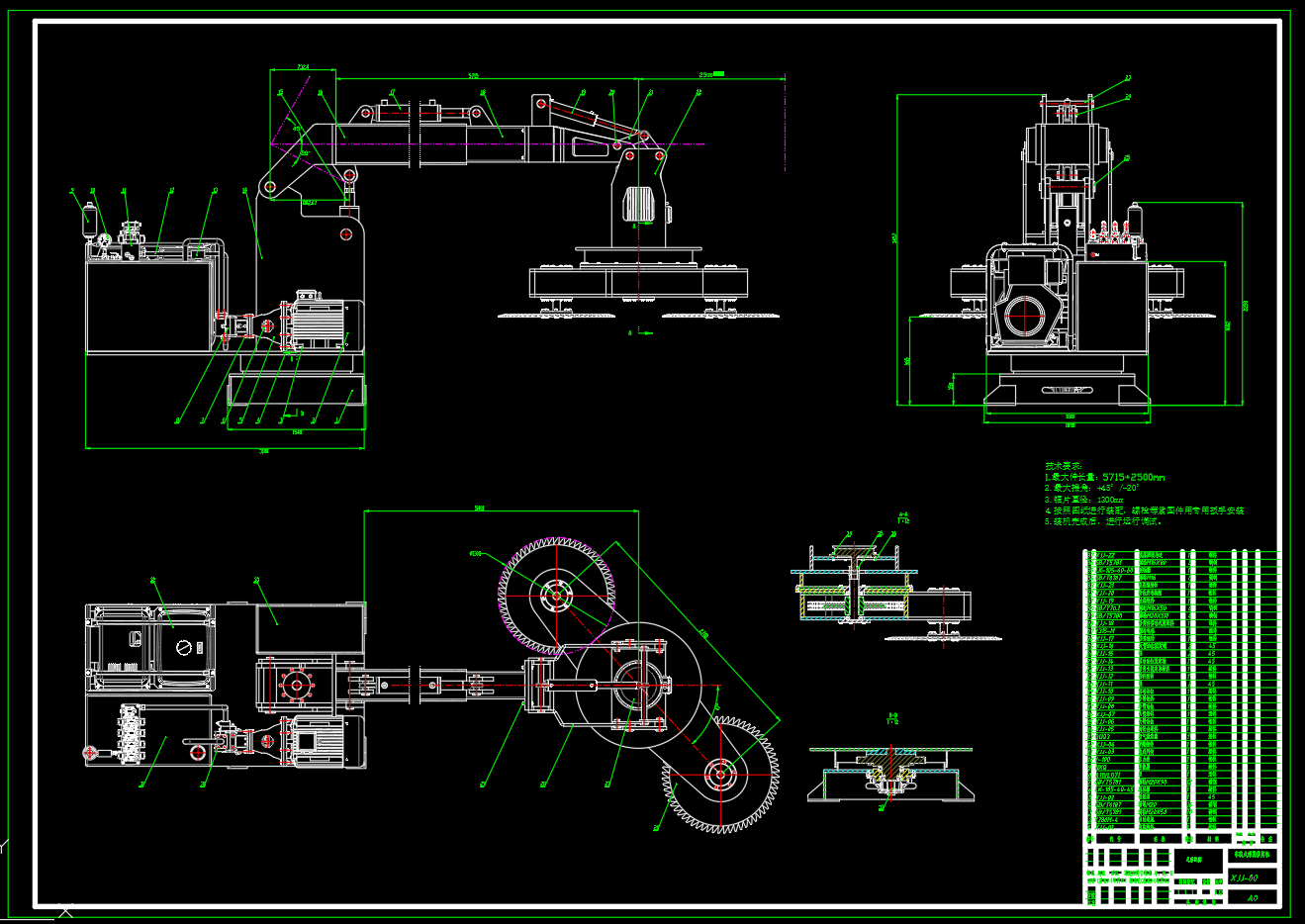

2	XJJ-00车载式绿篱修剪机-总装配.DWG	1.96M
3	XJJ-06-01缸筒.DWG	62.97K
4	XJJ-06-03活塞.DWG	44.41K
5	XJJ-06-06缸杆.DWG	49.82K
6	XJJ-06-07导向套.DWG	55.15K
7	XJJ-06-10压盖.DWG	45.06K
8	XJJ-06大臂油缸.DWG	215.15K

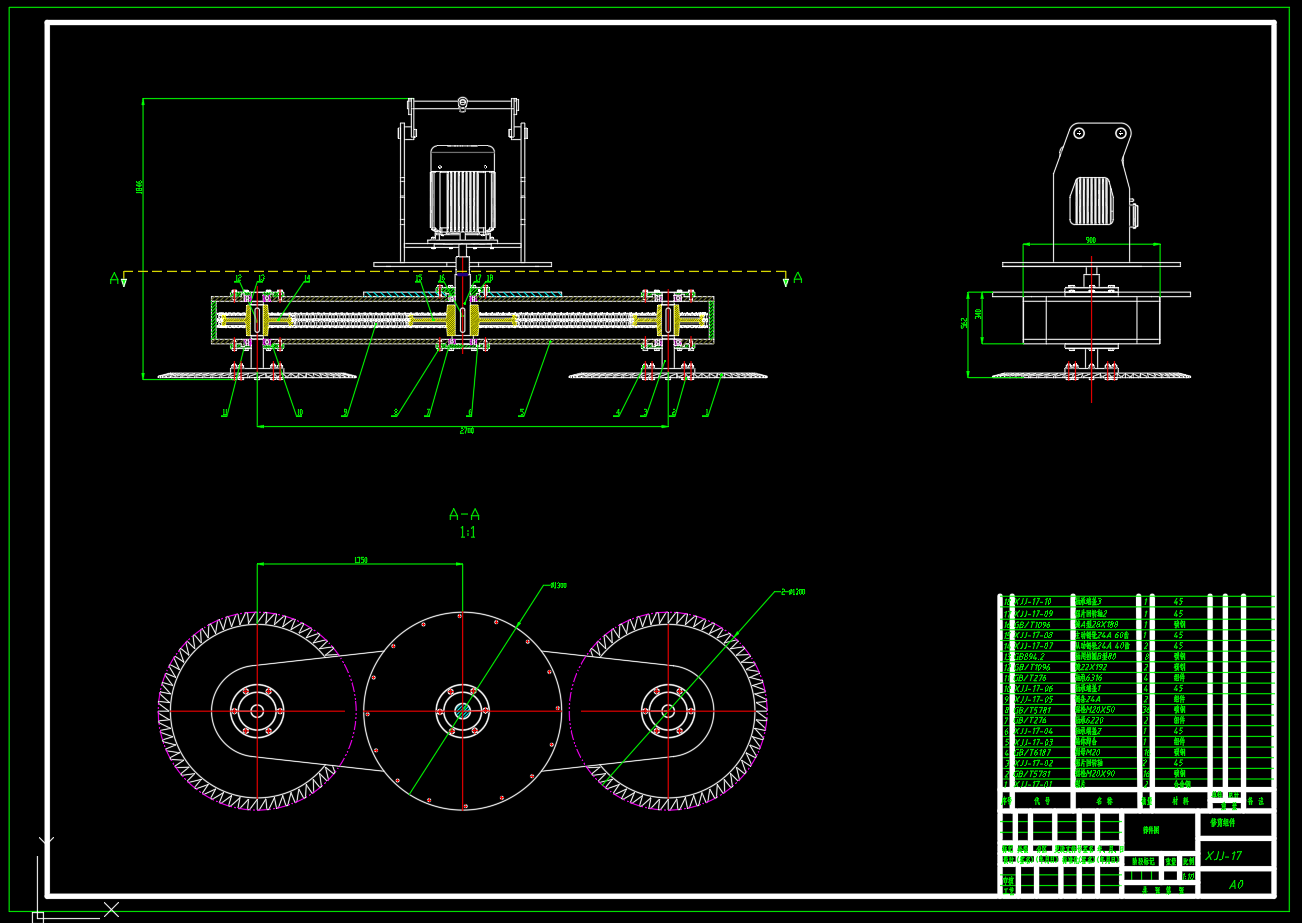

9	XJJ-17修剪组件.DWG	535.15K
10	XJJ-17修剪组件A1-改1.dwg	579.43K

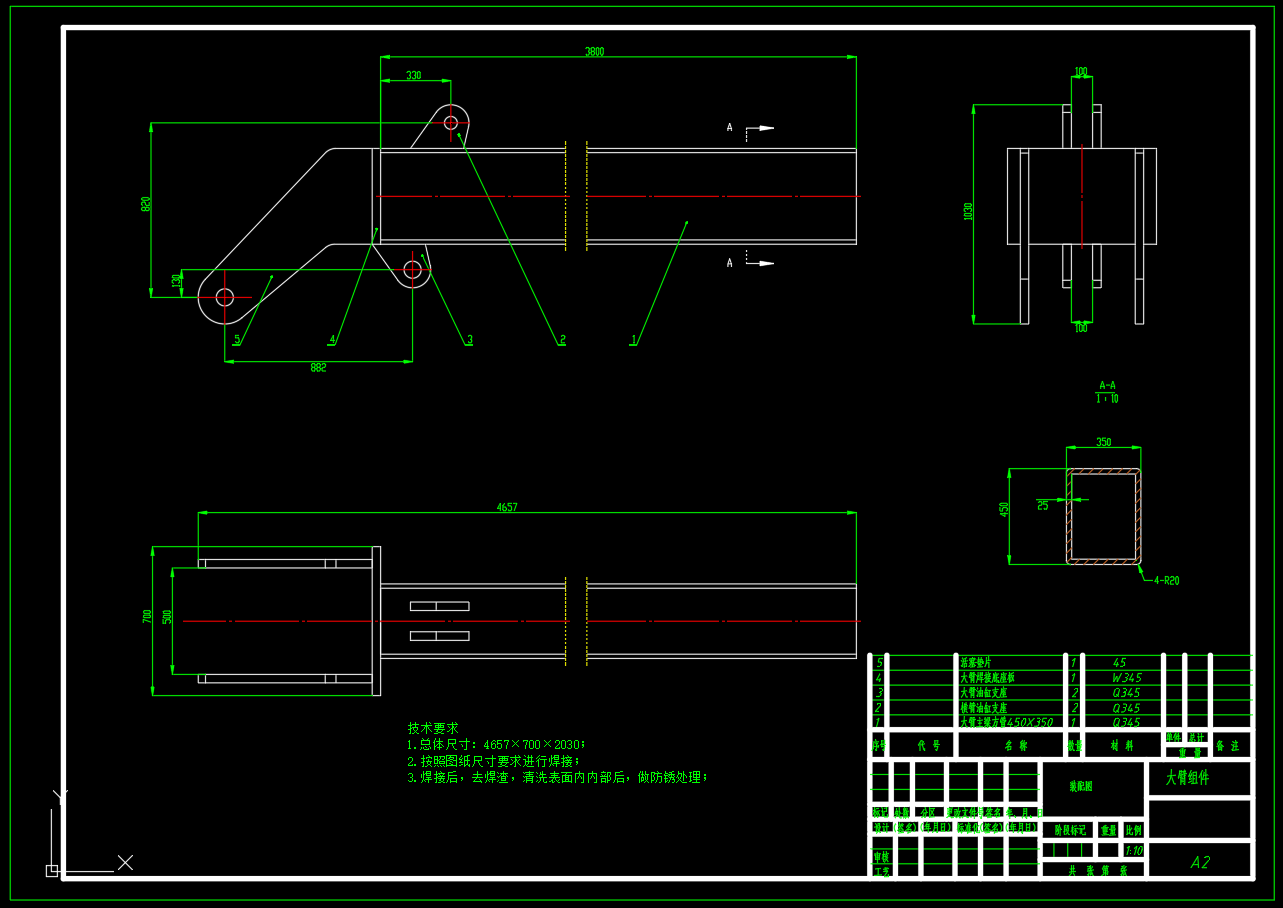

11	大臂组件1.DWG	46.30K

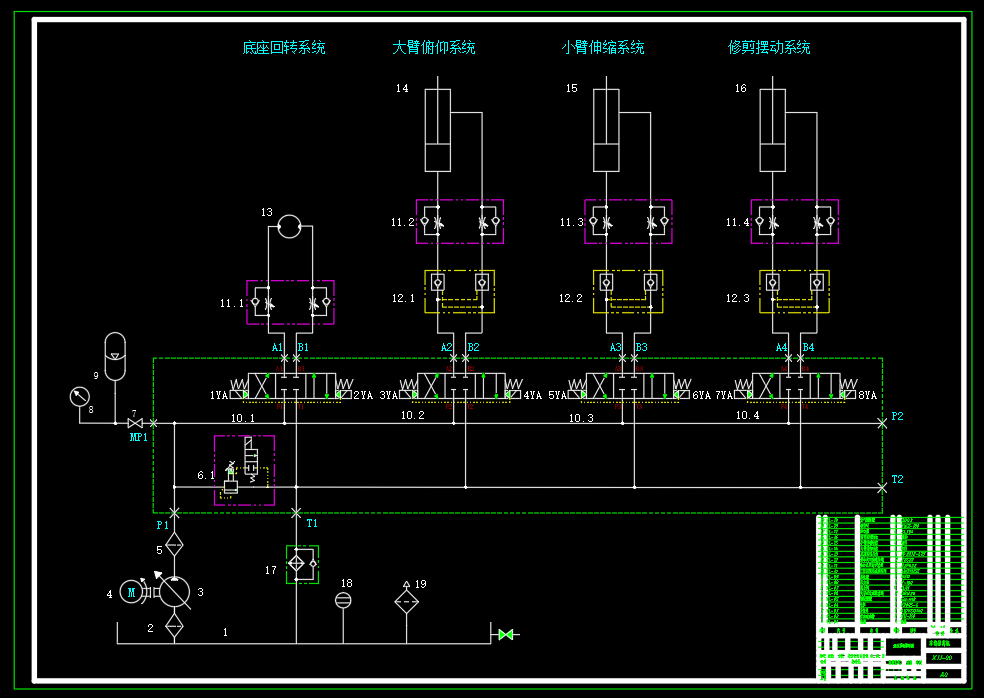

12	车载修剪机液压系统原理图-A0.dwg	199.12K
13	轴承端盖3.DWG	56.48K

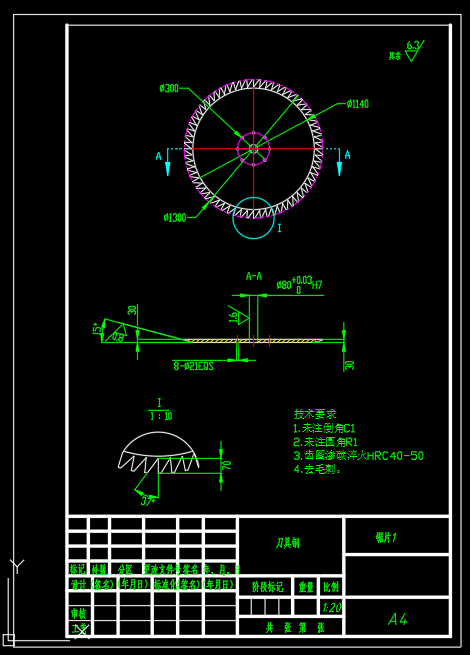

14	锯片1.DWG	51.27K
15	锯片回转轴1-改1.DWG	56.39K
16	锯片回转轴1.DWG	64.34K
17	车载式绿篱修剪机-总装配.SLDASM	26.80M
18	车载式绿篱修剪机-总装配.SLDDRW	4.51M
19	修剪体摆动底座组件1.SLDASM	117.21K
20	外开板1.SLDPRT	155.26K
21	外开板2.SLDPRT	141.74K
22	摆动底座侧板1.SLDPRT	63.75K
23	摆动底座固定板1.SLDPRT	73.85K
24	摆动底座固定板2.SLDPRT	59.61K
25	修剪头固定架1.SLDASM	135.41K
26	固定架圆盘1.SLDPRT	69.12K
27	固定架圆盘2.SLDPRT	99.37K
28	固定架焊接侧板1.SLDPRT	89.72K
29	焊接圆环1.SLDPRT	89.12K
30	电机固定板1.SLDPRT	96.28K
31	24A链条.SLDPRT	4.02M
32	XJJ-17修剪组件.SLDDRW	2.27M
33	主动链轮20A-80齿.SLDPRT	1.86M
34	主动链轮24A-60齿.SLDPRT	1.55M
35	从动链轮24A-40齿.SLDPRT	1.12M

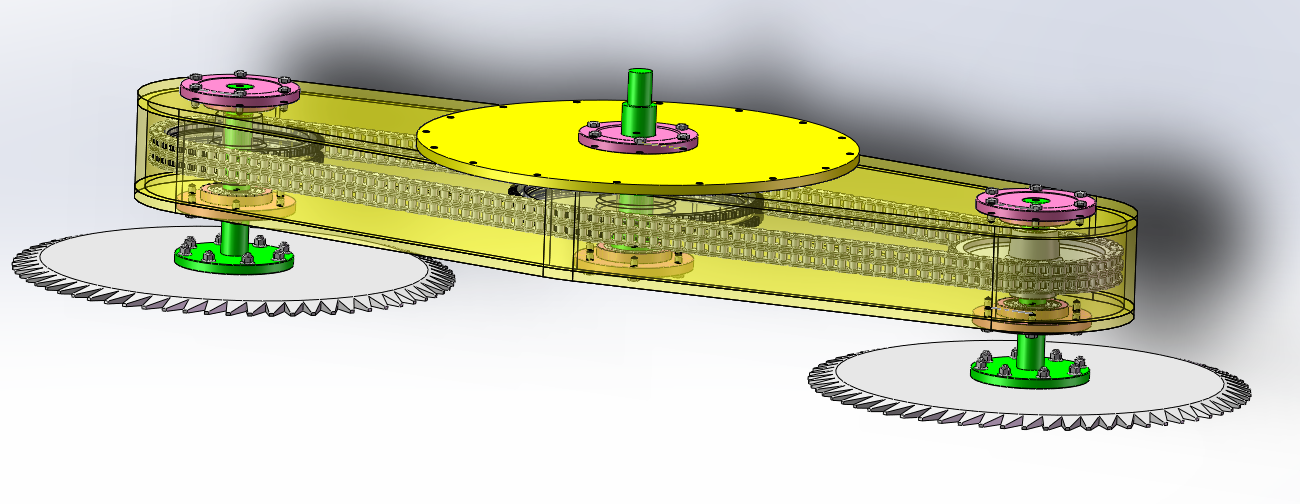

36	修剪组件1.SLDASM	4.25M
37	修剪链轮箱上盖板1.SLDPRT	138.70K
38	修剪链轮箱下盖板1.SLDPRT	167.09K
39	修剪链轮箱体固定圆盘1.SLDPRT	151.34K
40	修剪链轮箱体板1.SLDPRT	100.73K
41	轴承端盖1.SLDPRT	159.28K
42	轴承端盖2.SLDPRT	150.59K
43	轴承端盖3.SLDDRW	152.40K
44	轴承端盖3.SLDPRT	156.80K
45	锯片1.SLDDRW	200.56K
46	锯片1.SLDPRT	249.16K
47	锯片回转轴1.SLDDRW	188.90K
48	锯片回转轴1.SLDPRT	156.98K
49	锯片回转轴2.SLDPRT	111.48K
50	大臂主梁1.SLDPRT	89.96K
51	大臂回转侧板1.SLDPRT	64.72K
52	大臂油缸支座1.SLDPRT	82.81K
53	大臂焊接底座板1.SLDPRT	60.91K
54	大臂组件1.SLDASM	102.29K
55	大臂组件1.SLDDRW	148.18K
56	小臂油缸支座1.SLDPRT	80.37K
57	小臂主梁1.SLDPRT	87.72K
58	小臂油缸支座2.SLDPRT	79.10K
59	小臂焊接底座板1.SLDPRT	73.90K
60	小臂组件1.SLDASM	89.24K
61	底座组件1.SLDASM	1.78M
62	底座焊合.SLDASM	144.70K
63	底座焊合板1.SLDPRT	65.01K
64	底座焊合板2.SLDPRT	70.89K
65	底座焊合板3.SLDPRT	96.54K
66	底座焊合板4.SLDPRT	100.42K
67	底座顶板.SLDPRT	123.94K
68	焊接圆环下挡板.SLDPRT	81.47K
69	圆柱齿轮190×4.SLDPRT	945.73K
70	小圆柱齿轮20×3.SLDPRT	567.82K
71	底盘旋转轴下法兰.SLDPRT	150.54K
72	旋转台组件.SLDASM	168.08K
73	加强筋1.SLDPRT	61.66K
74	大臂固定架焊接板1.SLDPRT	74.43K
75	旋转台焊合.SLDASM	109.73K
76	旋转台焊接底板1.SLDPRT	92.28K
77	焊接回转管1.SLDPRT	91.27K
78	焊接圆环上挡板.SLDPRT	84.38K
79	连接座1.SLDPRT	152.98K
80	GB894．2-86轴用弹性挡圈B型80.SLDPRT	80.26K
81	GB／T1096-1979普通平键A型22×192.SLDPRT	99.30K
82	GB／T1096-1979普通平键A型28×188.SLDPRT	102.84K
83	GB／T276-94深沟球轴承6220-2RZ.SLDPRT	554.69K
84	GB／T276-94深沟球轴承6312-2RZ.SLDPRT	485.41K
85	GB／T276-94深沟球轴承6316-2RZ.SLDPRT	480.54K
86	GB／T283-94圆柱滚子轴承NF228.SLDPRT	336.43K
87	GB／T301-1995推力球轴承51240.SLDPRT	347.73K
88	GB／T5780-2000六角头螺栓C级M20×110-1.SLDPRT	142.14K
89	GB／T5781-2000六角头螺栓全螺纹C级M16×80.SLDPRT	138.54K
90	GB／T5781-2000六角头螺栓全螺纹C级M20×50.SLDPRT	145.41K
91	GB／T5781-2000六角头螺栓全螺纹C级M20×90.SLDPRT	139.70K
92	GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT	115.03K
93	GB／T6187-2000全金属六角法兰面锁紧螺母M20.SLDPRT	114.84K
94	GB／T70．1-2000内六角圆柱头螺钉M16×200.SLDPRT	99.79K
95	GB／T70．1-2000内六角圆柱头螺钉M16×50.SLDPRT	113.18K
96	GB／T70．1-2000内六角圆柱头螺钉M20×120.SLDPRT	107.98K
97	GB／T70．1-2000内六角圆柱头螺钉M20×60.SLDPRT	111.63K
98	GB／T70．1-2000内六角圆柱头螺钉M20×70.SLDPRT	112.35K
99	BD油缸左端盖.SLDPRT	179.20K
100	BD油缸缸杆.SLDPRT	83.73K
101	BD油缸缸筒.SLDPRT	157.76K
102	BD缸杆耳环.SLDPRT	270.30K
103	BD缸筒固定底座.SLDPRT	252.94K
104	摆动油缸1.SLDASM	292.15K
105	DB-01缸筒.SLDDRW	205.89K
106	DB-01缸筒.SLDPRT	256.16K
107	DB-02缸杆.SLDDRW	141.27K
108	DB-02缸杆.SLDPRT	108.19K
109	DB-03油缸活塞.SLDPRT	302.86K
110	DB-03活塞.SLDDRW	145.27K
111	DB-04活塞垫片.SLDPRT	79.28K
112	DB-05压盖.SLDDRW	145.24K
113	DB-05压盖.SLDPRT	185.93K
114	DB-06导向套.SLDDRW	158.60K
115	DB-06导向套.SLDPRT	166.71K
116	DB-07活塞支撑环.SLDPRT	148.45K
117	DBGB893．1-86孔用弹性挡圈A型.SLDPRT	80.72K
118	DBGB／T70．1-2000内六角圆柱头螺钉M12×70.SLDPRT	115.38K
119	DBJBT7919．3-1999锁紧螺母KM16.SLDPRT	152.22K
120	DB关节轴承GE80ES.SLDPRT	163.88K
121	DB导向套内圈密封件.SLDPRT	160.75K
122	DB活塞内圈密封件.SLDPRT	163.50K
123	DB活塞外圈Y密封圈.SLDPRT	219.39K
124	DB液压缸.SLDASM	1011.37K
125	DB液压缸.SLDDRW	471.04K
126	DB缸杆耳环.SLDPRT	241.51K
127	XB小臂伸缩油缸.SLDASM	249.58K
128	XB油缸左端盖.SLDPRT	135.63K
129	XB油缸缸杆.SLDPRT	75.50K
130	XB油缸缸筒.SLDPRT	128.99K
131	XB缸杆耳环.SLDPRT	255.88K
132	XB缸筒固定底座.SLDPRT	234.01K
133	1CM-33-42WD公制螺纹胶垫密封柱端（旋入直通接头）永华-1.SLDPRT	271.58K
134	A11VLO71LRDS-1.SLDPRT	1.71M
135	CC-22三通接头-1.SLDPRT	215.93K
136	GB／T18615-2002焊接接头M22-1.SLDPRT	163.44K
137	LK-10-105-40-55-1.SLDPRT	761.62K
138	M42焊接接头永华-1.SLDPRT	191.60K
139	QUQ型液压空气滤清器QUQ3-1.SLDPRT	1.19M
140	Y-100压力表-1.SLDPRT	1.74M
141	Y280M-4电机1.SLDPRT	1.10M
142	国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-0-10.SLDPRT	162.50K
143	截止阀.SLDPRT	217.29K
144	油箱.SLDPRT	104.53K
145	电机钟形罩1.SLDPRT	253.69K
146	硬管3.SLDPRT	87.53K
147	管1.SLDPRT	140.35K
148	管2.SLDPRT	126.30K
149	管3.SLDPRT	80.67K
150	1DM-22-27WD公制螺纹胶垫密封柱端0-1.SLDPRT	220.63K
151	4MN-27WD胶垫内六角堵头.SLDPRT	213.70K
152	4WEH25E电液动换向阀.SLDPRT	3.55M
153	DBW20先导式溢流阀.SLDPRT	2.01M
154	GB／T70．1-2000内六角圆柱头螺钉M12×60-.SLDPRT	110.20K
155	GB／T70．1-2000内六角圆柱头螺钉M16×50-.SLDPRT	113.70K
156	QJH型高压球芯截止阀-M27-1.SLDPRT	183.22K
157	XJJ阀块1.SLDPRT	662.06K
158	集成块1.SLDASM	3.18M
159	LK10系列LK10-105-60-60联轴器.SLDPRT	469.22K
160	四连杆1.SLDPRT	80.81K
161	四连杆2.SLDPRT	87.60K
162	四连杆3.SLDPRT	96.13K
163	底座回转马达.SLDPRT	4.24M
164	柴油发电机组11.SLDPRT	37.67M
165	油缸固定轴33.SLDPRT	89.31K
166	电控箱1.SLDPRT	346.84K
167	销1.SLDPRT	98.63K
168	销2-副本.SLDPRT	92.08K
169	销3-副本.SLDPRT	88.29K
170	销4-副本.SLDPRT	83.24K
171	销5-副本.SLDPRT	72.92K
172	销6-副本.SLDPRT	87.31K
173	销7-副本.SLDPRT	74.58K
174	锯齿电机1.SLDPRT	1019.89K

此图纸下载需要1500金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 88

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：941502

图纸格式：dwg,sldasm,slddrw,sldprt

文件大小：132.57M

所需金币：1500

上传时间：2024-02-03 23:34:46

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2018

图纸简介
