圆筒90度转弯可调高度皮带输送机(ID:946863)
# | 文件名称 | 文件大小 |
---|---|---|
1 | 17072275544566.zip | 20.33M |
2 | 20宽小C护栏.SLDPRT | 114.60K |
3 | 20宽小C护栏外SLDPRT.SLDPRT | 115.02K |
4 | 20宽小C护栏铝轨SLDPRT.SLDPRT | 83.04K |
5 | 30直线光轴.SLDPRT | 71.07K |
6 | 90-120W减速电机.SLDPRT | 3.27M |
7 | BAY6704ZZ.SLDPRT | 650.88K |
8 | GB╱T41-2016[1型六角螺母C级M16].sldprt | 141.53K |
9 | TBP01-20.SLDPRT | 88.14K |
10 | 主动轴.SLDPRT | 127.82K |
11 | 从动滚筒.SLDPRT | 117.37K |
12 | 从动轴.SLDPRT | 251.91K |
13 | 光轴2.sldprt | 100.43K |
14 | 光轴3.sldprt | 40.37K |
15 | 升降手轮-2.SLDPRT | 282.04K |
16 | 固定座1-2-A-.sldprt | 81.68K |
17 | 固定座1-3-A-.sldprt | 83.20K |
18 | 固定板.SLDPRT | 114.02K |
19 | 固定架体.SLDPRT | 196.06K |
20 | 圆筒90度转弯可调高度皮带输送机.sldasm | 3.85M |
21 | 夹A.sldprt | 103.00K |
22 | 夹B.sldprt | 85.55K |
23 | 小C护栏组件.SLDASM | 156.55K |
24 | 张紧组件2-1-A-190529.sldprt | 85.39K |
25 | 张紧组件2-2-A-190529.sldprt | 86.78K |
26 | 张紧组件2-A-190529.sldasm | 142.32K |
27 | 推力球轴承51103.SLDPRT | 536.93K |
28 | 电机固定板.SLDPRT | 221.01K |
29 | 电机护罩.SLDPRT | 223.25K |
30 | 皮带1.sldprt | 75.05K |
31 | 皮带支撑板.SLDPRT | 206.07K |
32 | 皮带输送线.SLDASM | 3.83M |
33 | 皮带输送装置.SLDASM | 3.37M |
34 | 直线轴承GAJ12-D30.sldprt | 129.28K |
35 | 筒体.SLDPRT | 216.99K |
36 | 调整丝杠M16-2.SLDPRT | 98.42K |
37 | 调速器.SLDPRT | 670.43K |
38 | 调高组件.sldasm | 102.72K |
39 | 轴承BCA-A17-D47-B14-.sldprt | 98.94K |
40 | 铝型材.SLDPRT | 499.89K |
41 | 链轮VLD02-35-14-D15.SLDPRT | 234.96K |
42 | 驱动侧固定座.SLDASM | 202.85K |
此图纸下载需要55金币
立即下载
发布者
风之韵
创作: 593
粉丝: 16
加入时间:2024-01-17

模型信息
图纸格式:sldprt,sldasm
文件大小:20.82M
所需金币:55
上传时间:2024-02-06 21:52:39
是否可编辑:可修改,包括参数
版本:SOLIDWORKS 2019
标签
90度转向
皮带输送
转弯输送
皮带
高度可调
图纸简介

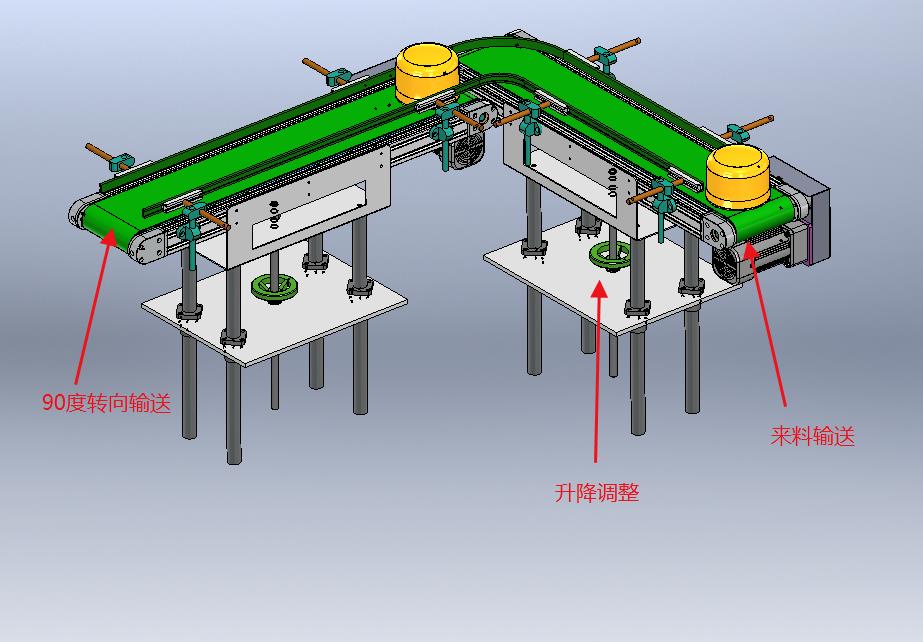

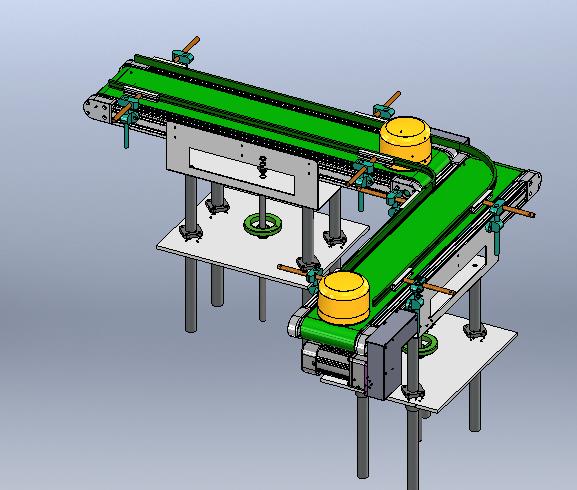

圆筒90度转弯可调高度皮带输送机:
由来料输送线+转向输送线,通过小C护栏组件 实现物料90度转向输送。

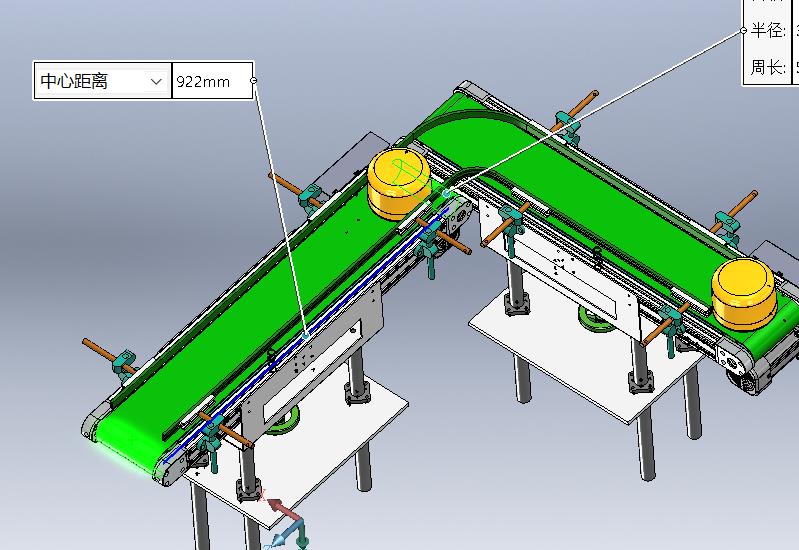

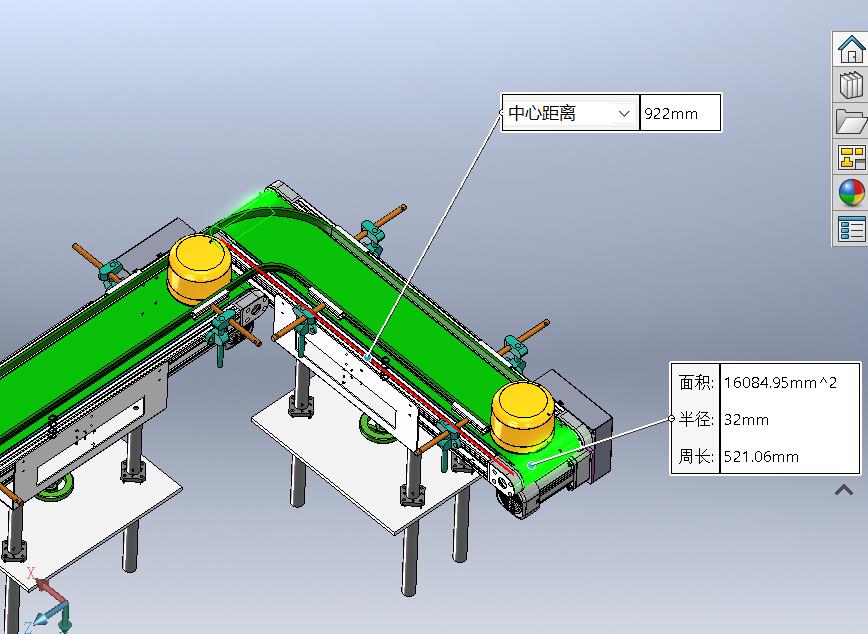

有效输送距离922mm;有效输送宽度160mm;高度250mm可调
