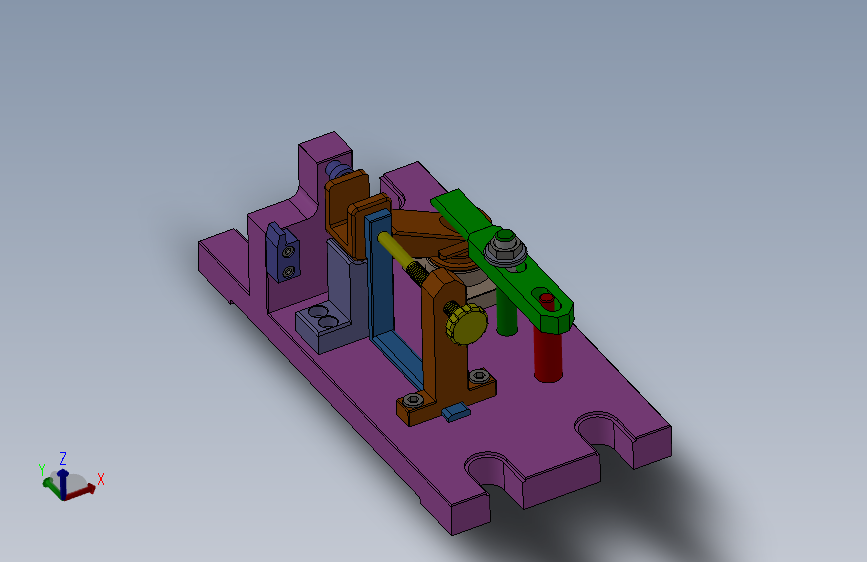

摇臂加工工艺及铣槽夹具设计三维SW2016带参+CAD+说明书（ID:949143）

设备部件 / 工器具 / 摇臂加工工艺及铣槽夹具设计三维SW2016带参+CAD+说明书

©非原创

平面图

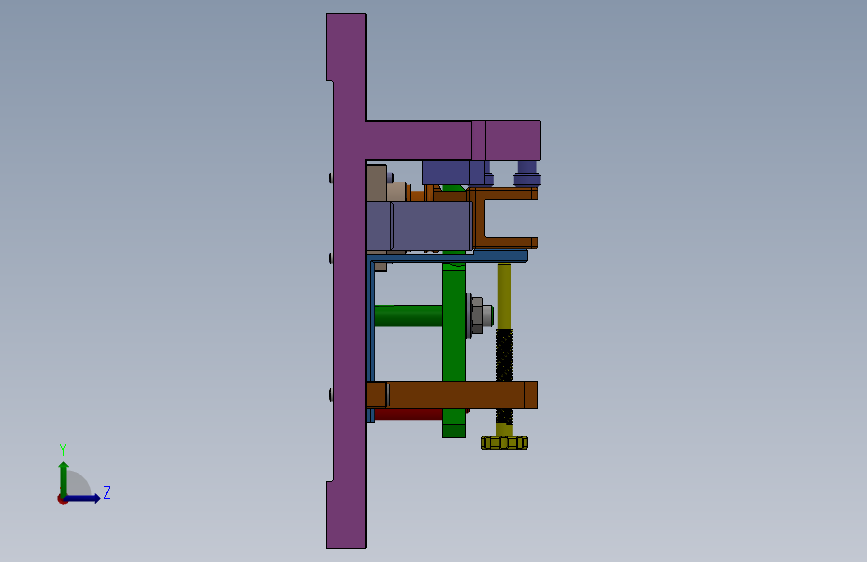

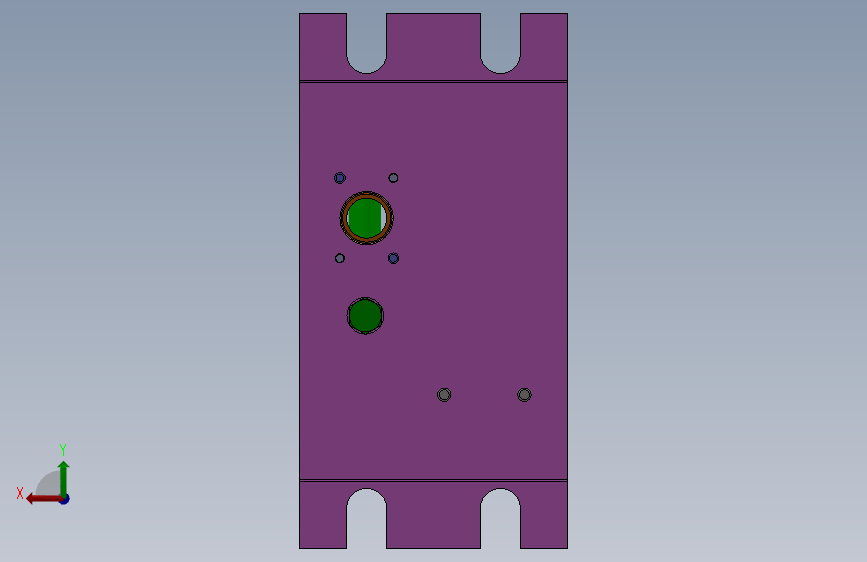

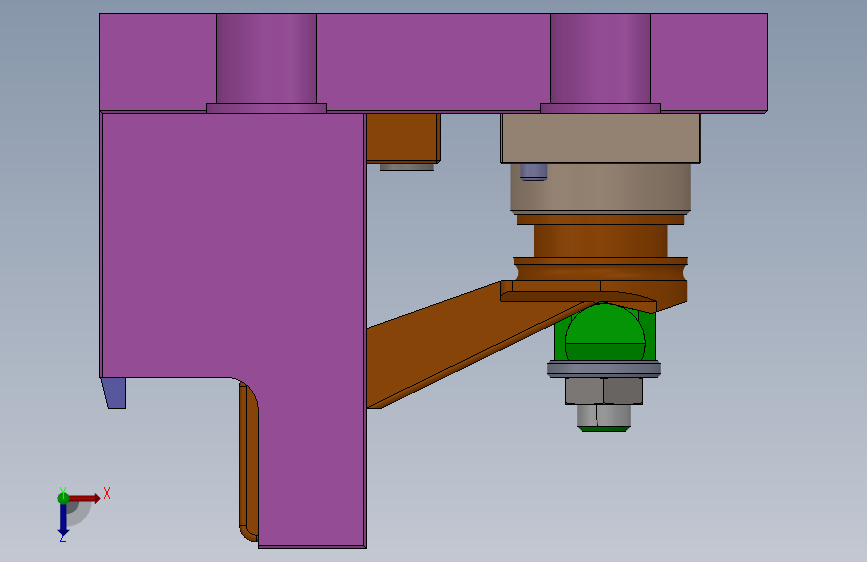

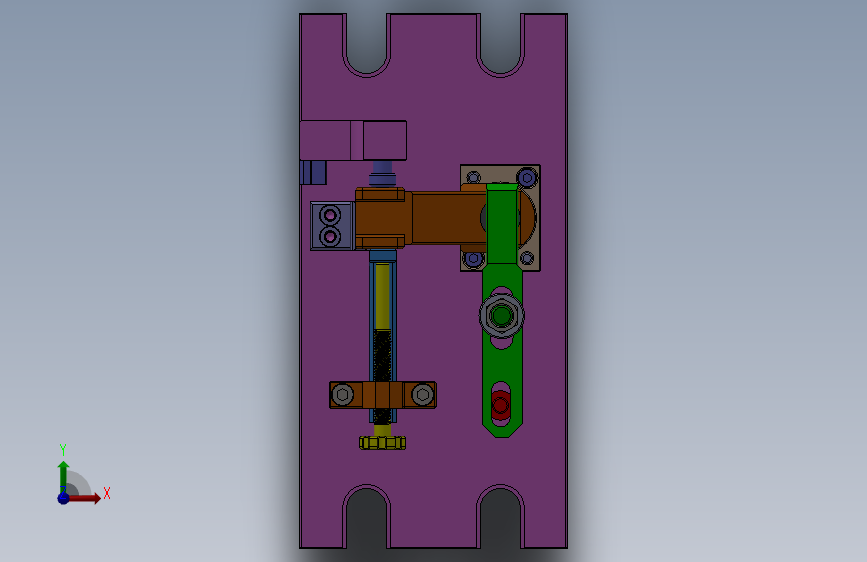

3D视图

文件列表

#	文件名称	文件大小
1	17073132311799.zip	8.78M

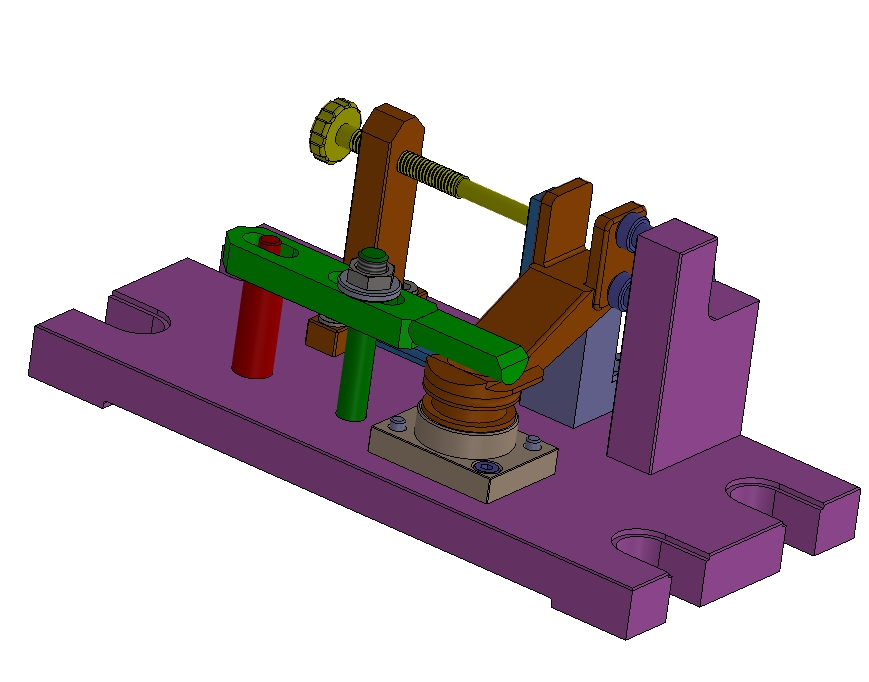

2	微信截图_20240203150641.png	147.04K
3	微信截图_20240203150649.png	137.81K

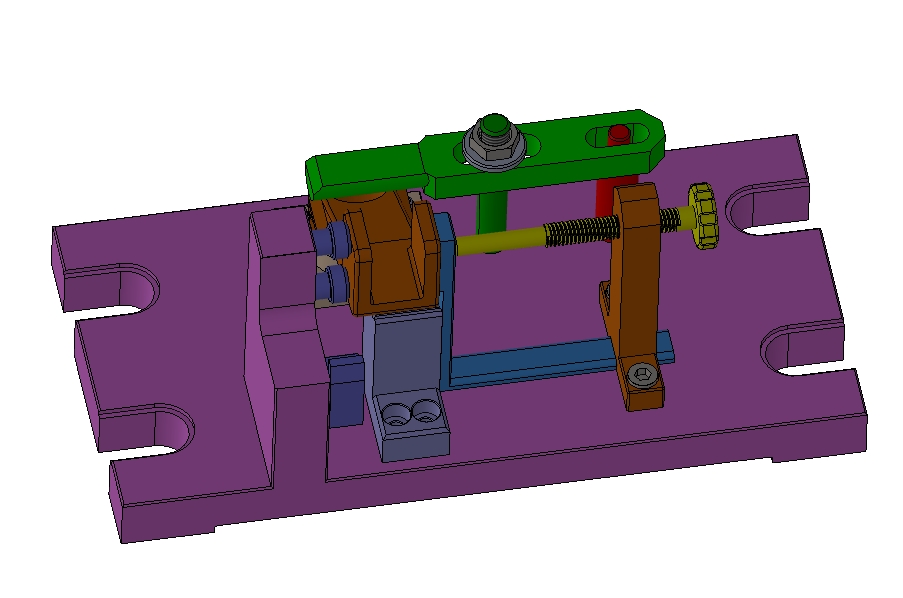

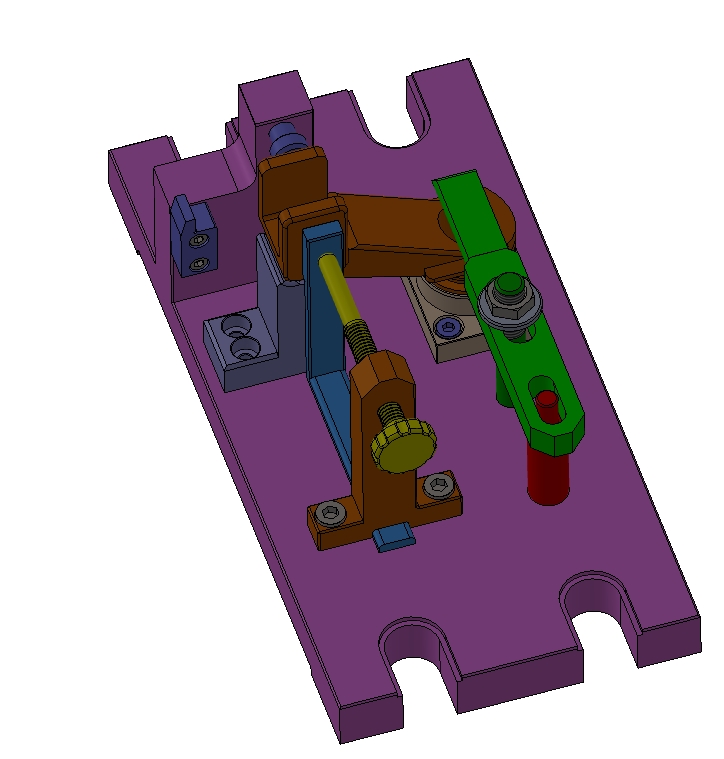

4	微信截图_20240203150653.png	142.84K
5	微信截图_20240203153532.png	187.12K

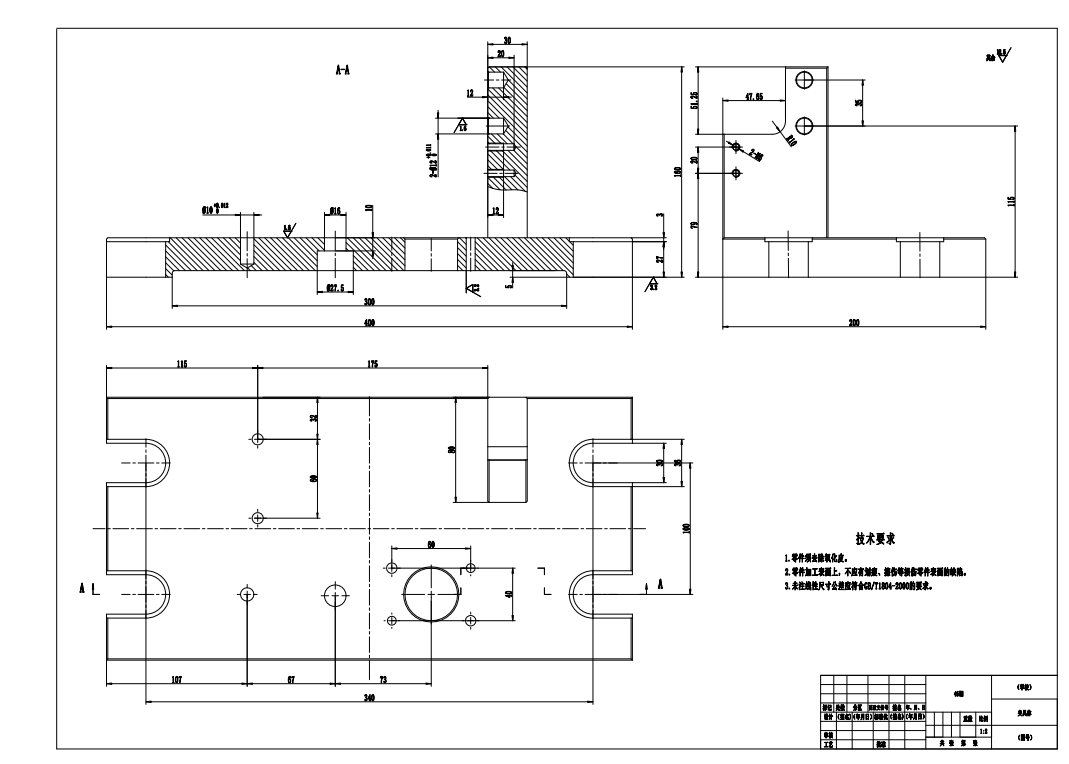

6	微信截图_20240203153540.png	121.00K

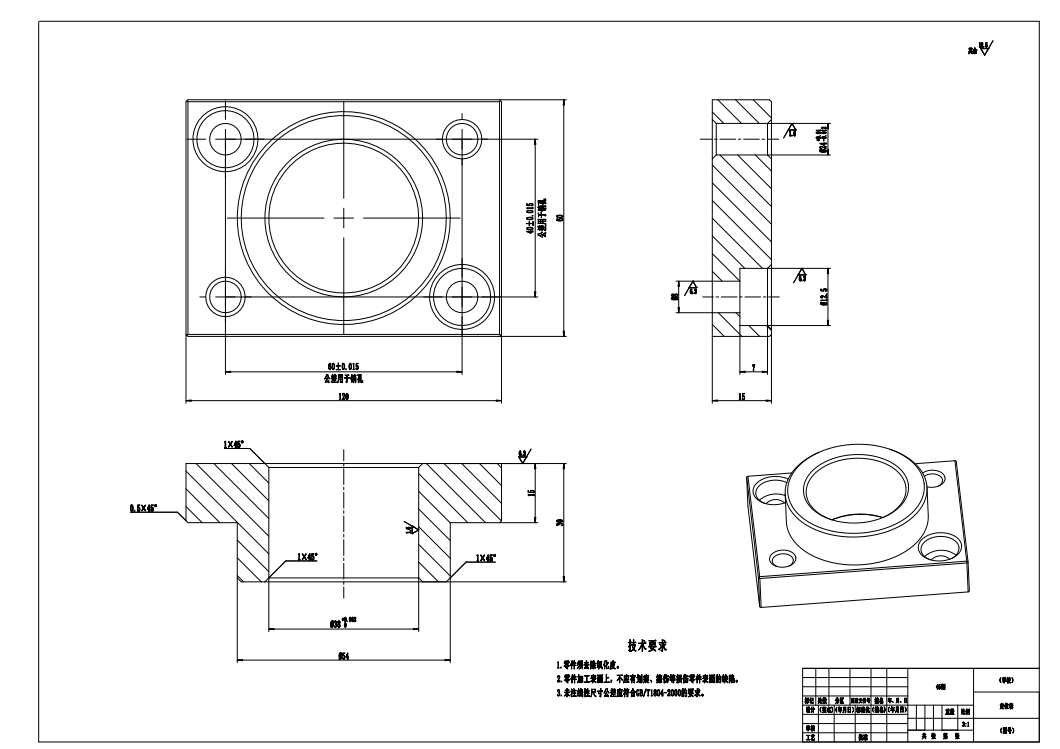

7	微信截图_20240203153546.png	134.65K
8	微信截图_20240203153549.png	124.32K

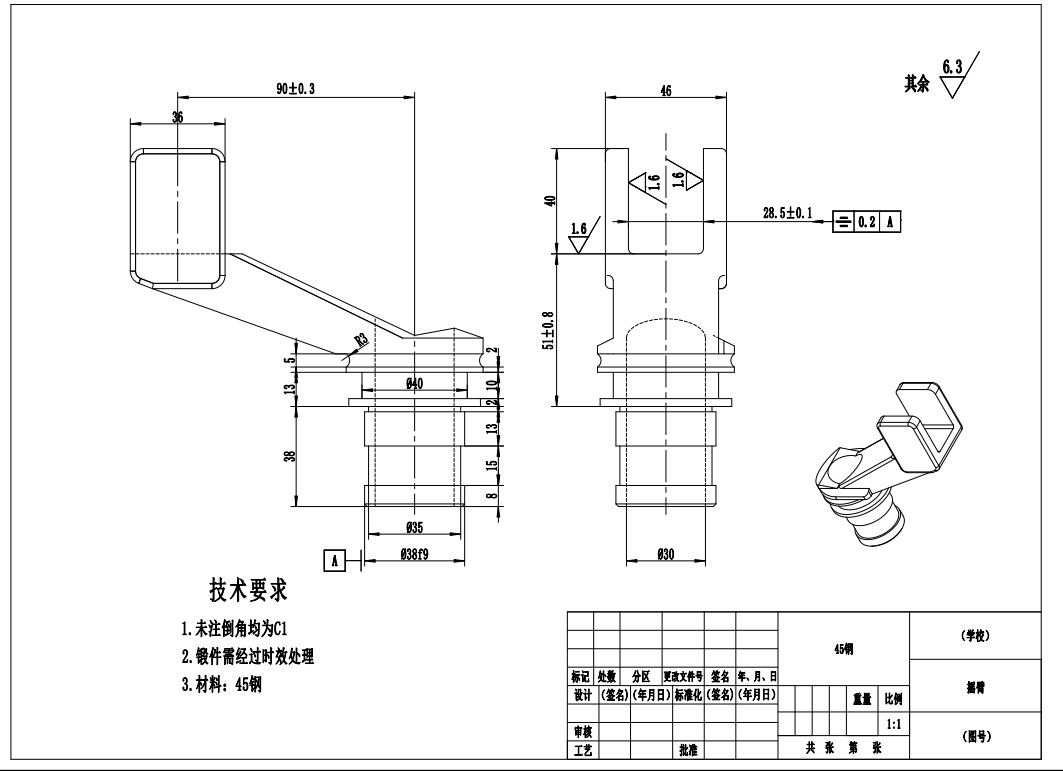

9	微信截图_20240203153608.png	372.67K
10	微信截图_20240203153617.png	445.76K

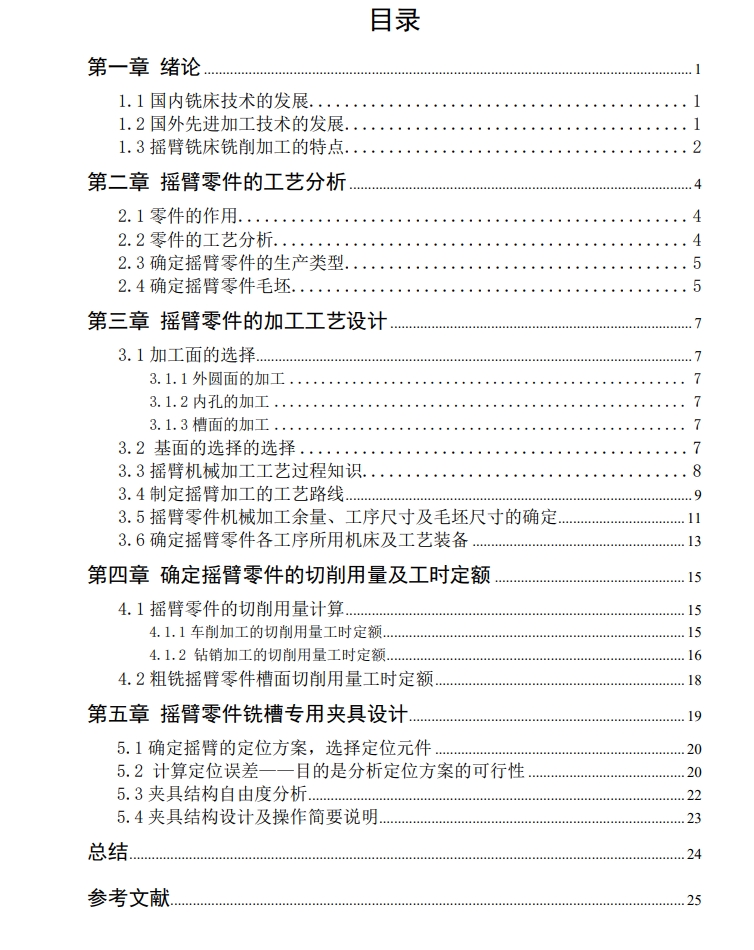

11	微信截图_20240203153628.png	367.87K
12	摇臂加工工艺及铣槽夹具设计说明书.doc	332.00K

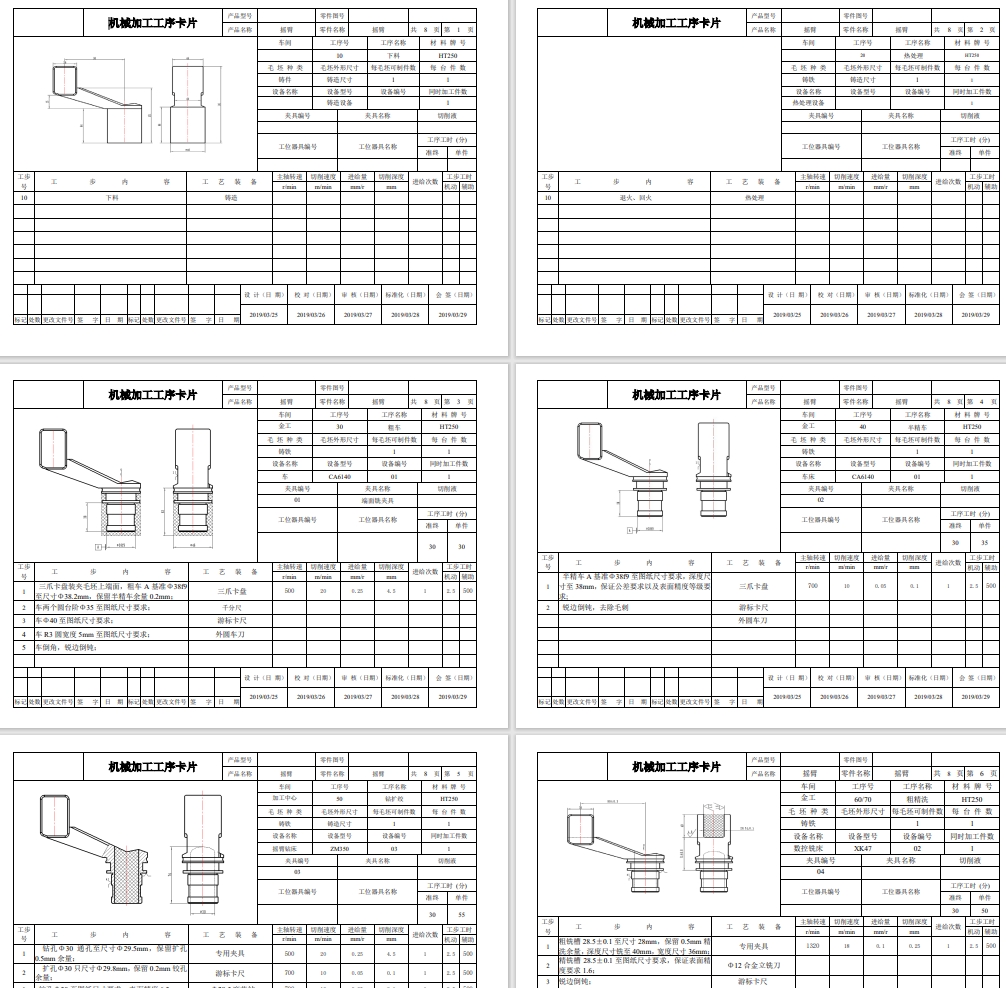

13	摇臂机械加工工序卡片.doc	323.00K

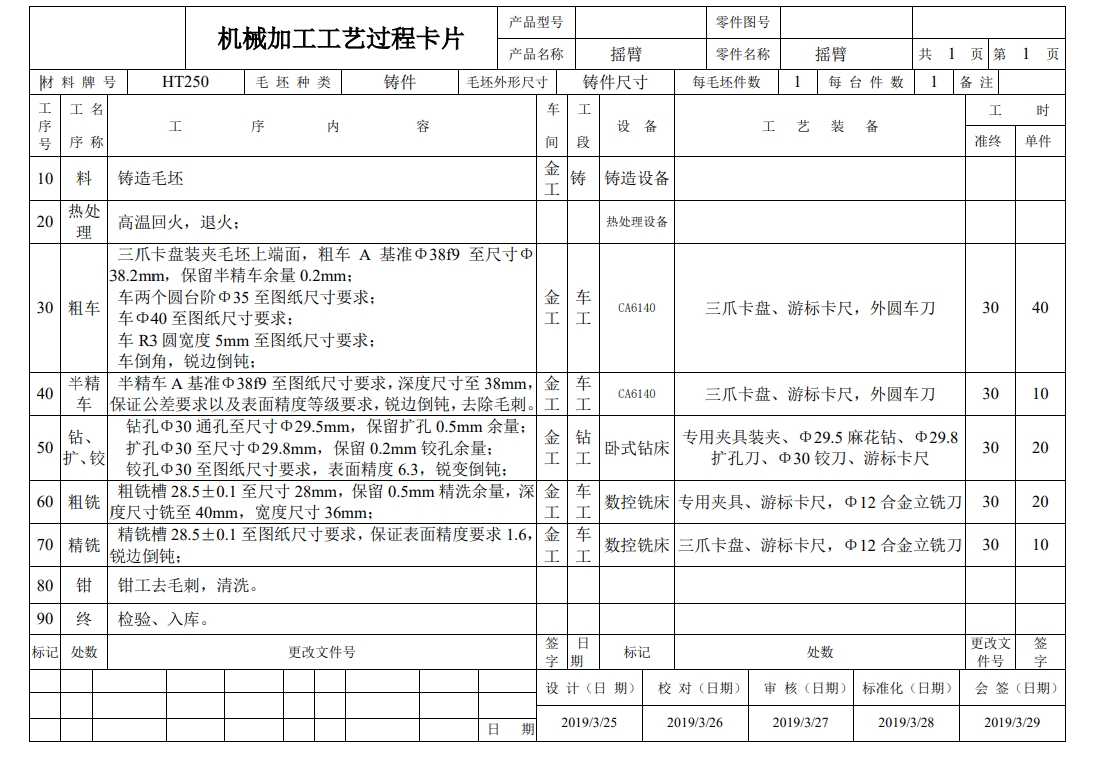

14	摇臂机械加工工艺过程卡片.doc	40.00K
15	压板A3.dwg	412.12K
16	垫圈A3.dwg	408.81K
17	夹具体A1.dwg	465.77K
18	夹紧支板A1.dwg	408.27K
19	定位套A1.dwg	443.98K
20	摇臂A3.dwg	440.32K

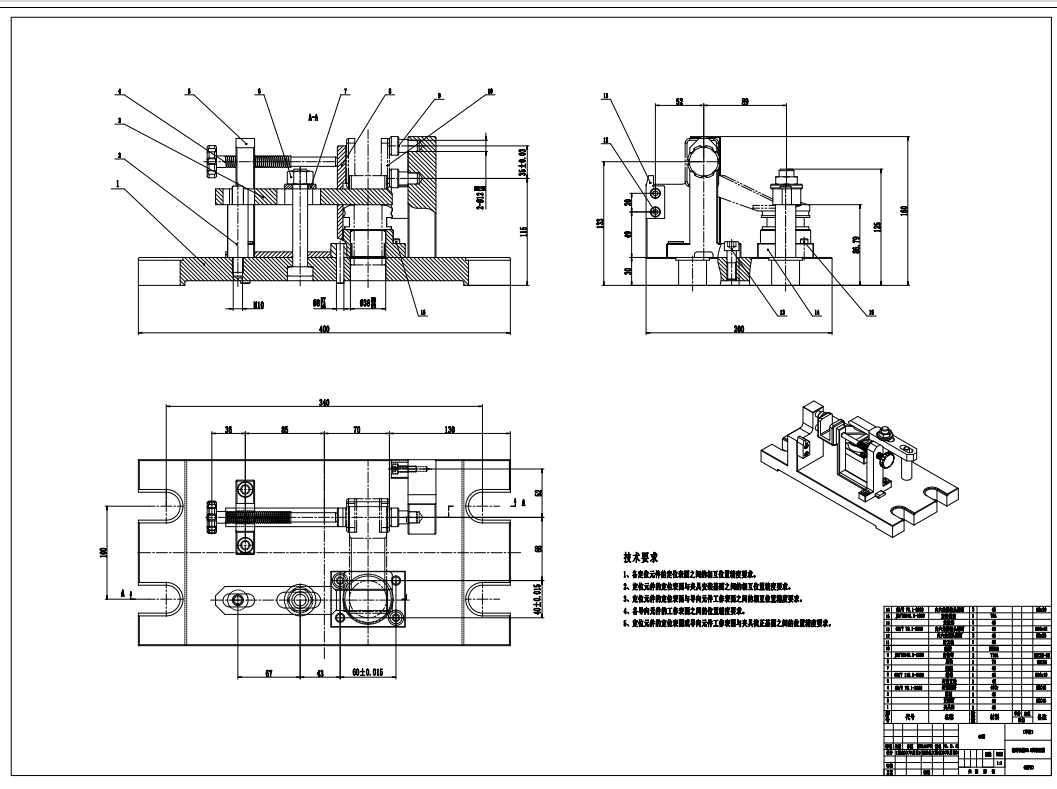

21	摇臂铣槽28.5夹具图纸汇总.dwg	1.73M
22	摇臂铣槽28.5夹具装配图A0.dwg	792.54K
23	支撑板A3.dwg	427.72K
24	支撑钉A3.dwg	406.98K
25	暗销钉A3.dwg	411.61K
26	销A3.dwg	391.89K
27	压板A3.exb	107.00K
28	垫圈A3.exb	110.00K
29	夹具体A1.exb	124.50K
30	夹紧支板A1.exb	114.50K
31	定位套A1.exb	131.50K
32	工艺图.exb	120.00K
33	摇臂A3.exb	118.00K
34	摇臂铣槽28.5夹具图纸汇总.exb	526.50K
35	摇臂铣槽28.5夹具装配图A0.exb	389.50K
36	支撑板A3.exb	110.00K
37	支撑钉A3.exb	110.00K
38	暗销钉A3.exb	110.50K
39	销A3.exb	100.50K
40	GB／T5780-2000六角头螺栓C级M16×120.SLDPRT	151.49K
41	GB／T6172．1-2000六角薄螺母A级和B级M16.SLDPRT	112.91K
42	GB／T70．1-2000内六角圆柱头螺钉M10×35.SLDPRT	118.41K
43	GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT	118.58K
44	GB／T70．1-2000内六角圆柱头螺钉M8×35.SLDPRT	109.47K
45	swxJRNL.swj	15.54K
46	zongzhuangtu.easm	499.94K
47	压板.SLDPRT	86.27K
48	垫圈.SLDPRT	90.83K
49	夹具体.SLDPRT	301.37K
50	夹紧支板.SLDPRT	68.88K
51	夹紧螺杆.SLDPRT	914.63K
52	定位套.SLDPRT	154.73K
53	定位销.SLDPRT	78.36K
54	对刀块.SLDPRT	100.33K
55	摇臂.SLDPRT	251.18K
56	支撑块.SLDPRT	146.31K
57	支撑板.SLDPRT	133.06K
58	支撑钉.SLDPRT	87.14K
59	暗销钉.SLDPRT	96.68K
60	铣槽夹具装配体.SLDASM	1011.89K
