气缸体铣底面夹具（ID:950327）

设备部件 / 液压气动元件 / 气缸体铣底面夹具

©原创

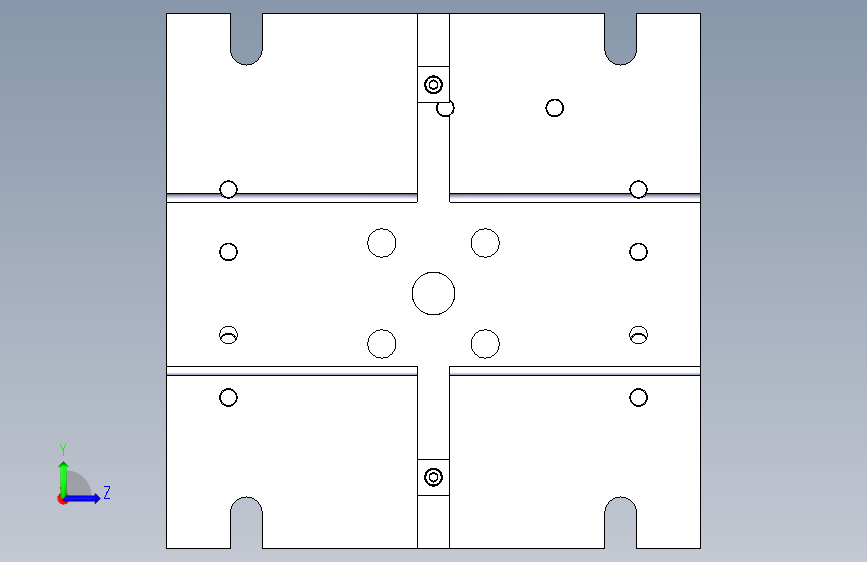

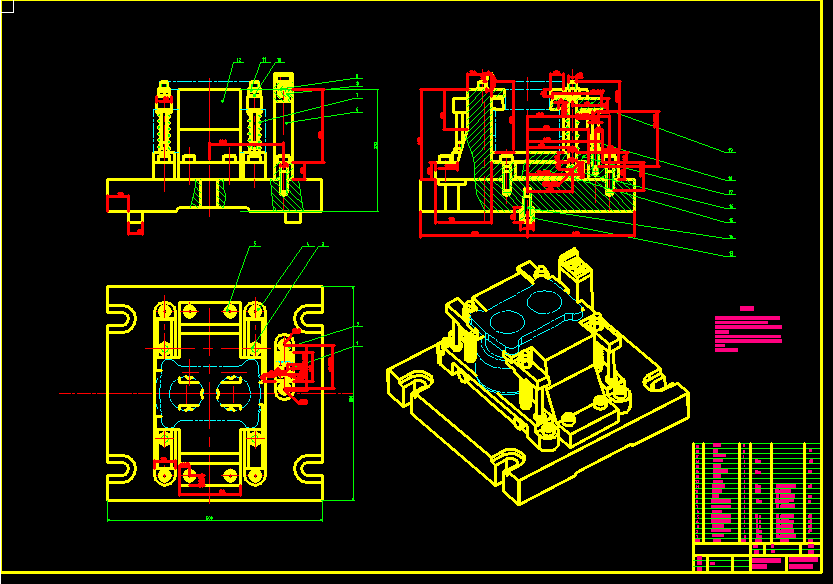

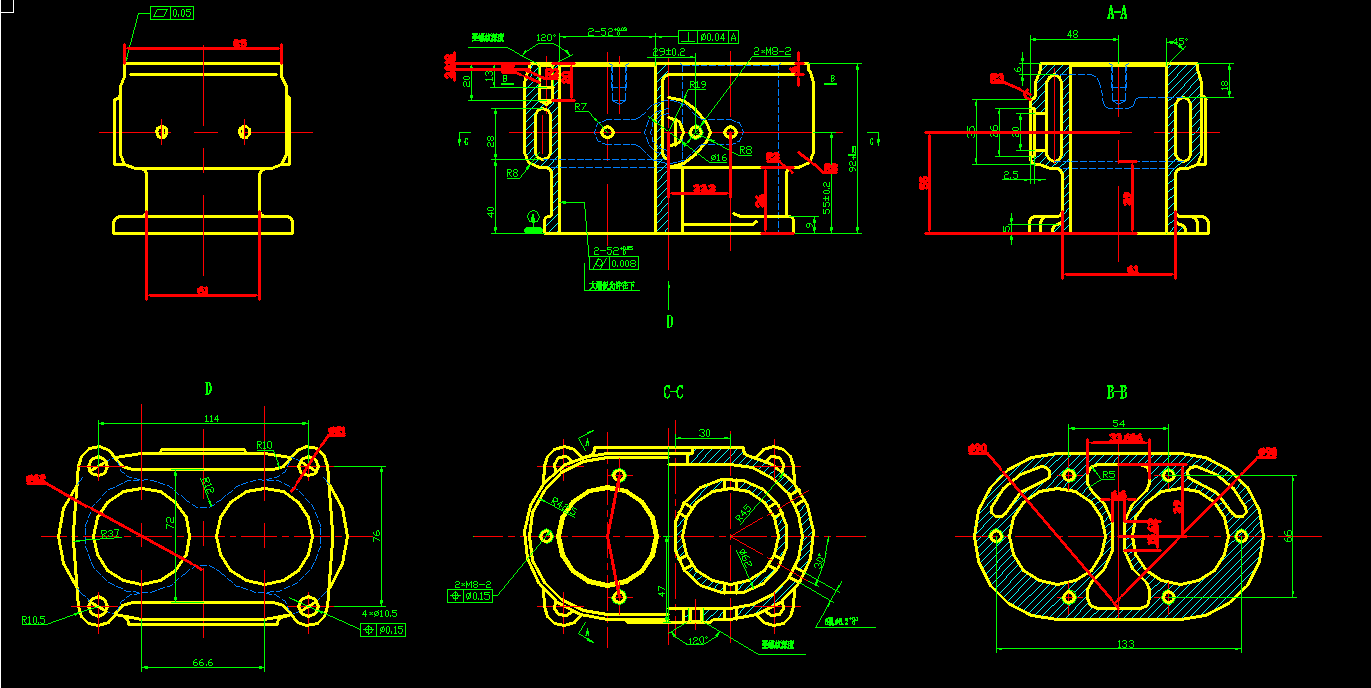

平面图

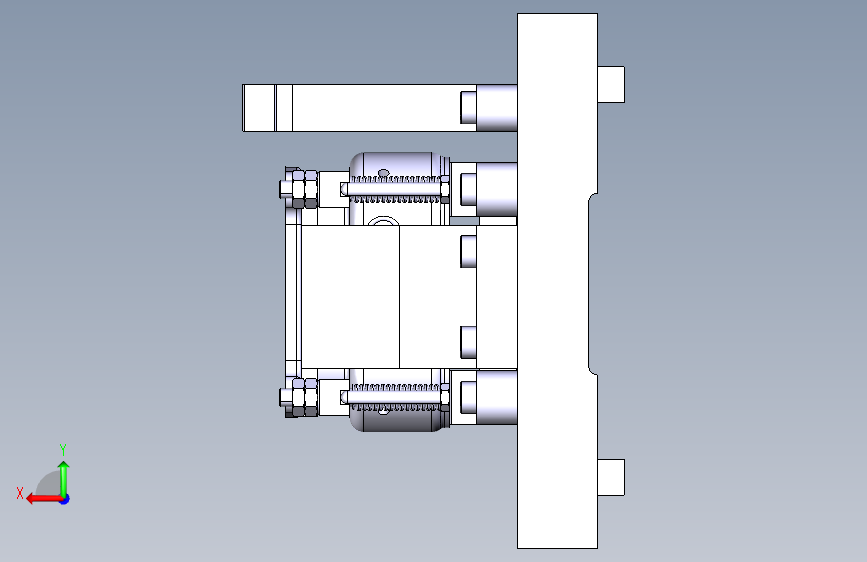

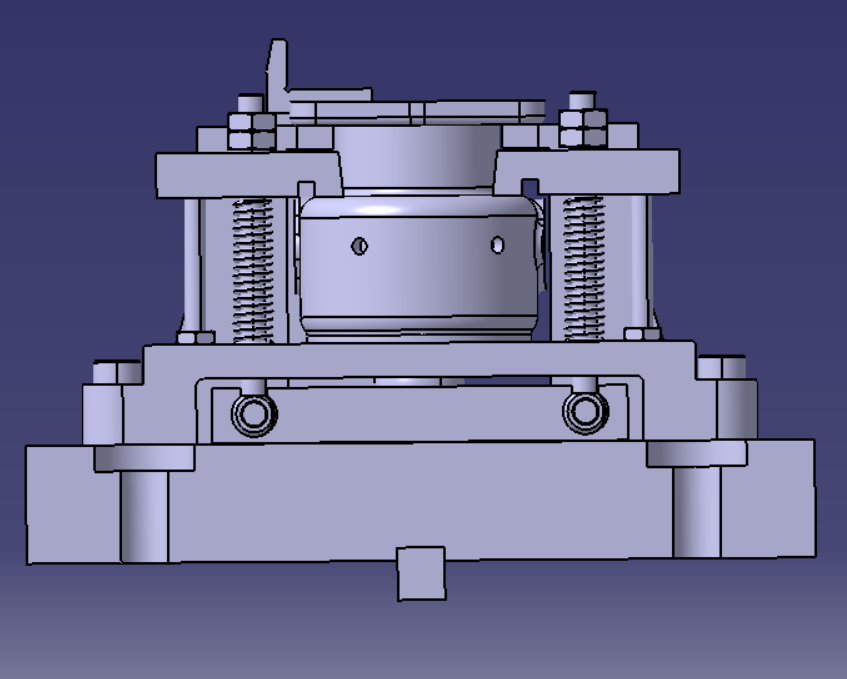

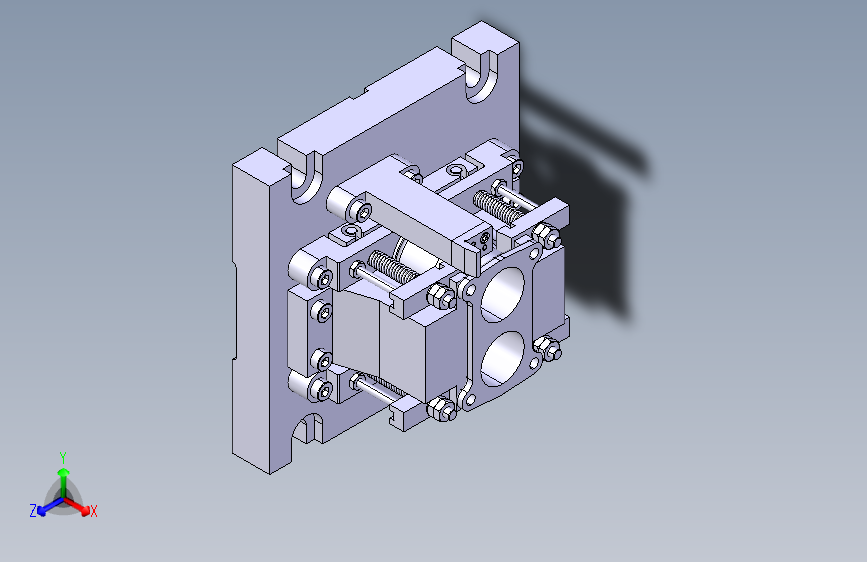

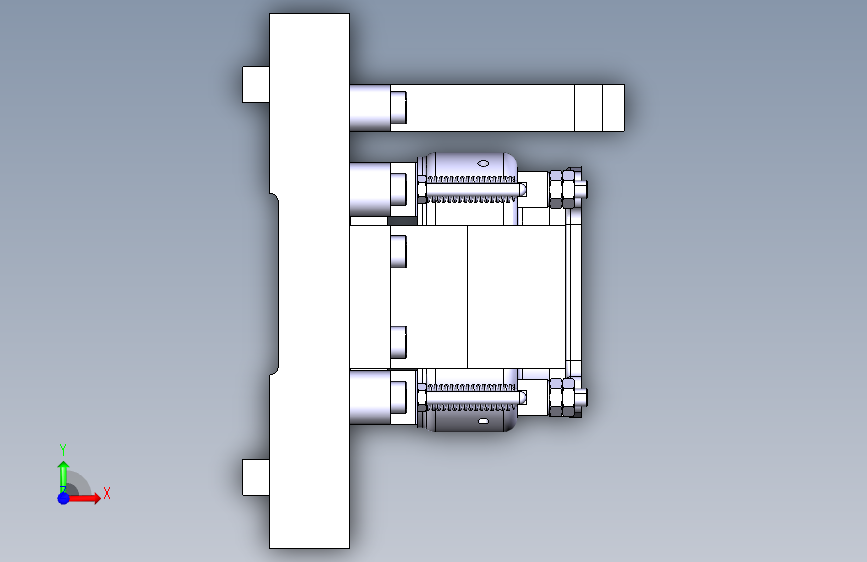

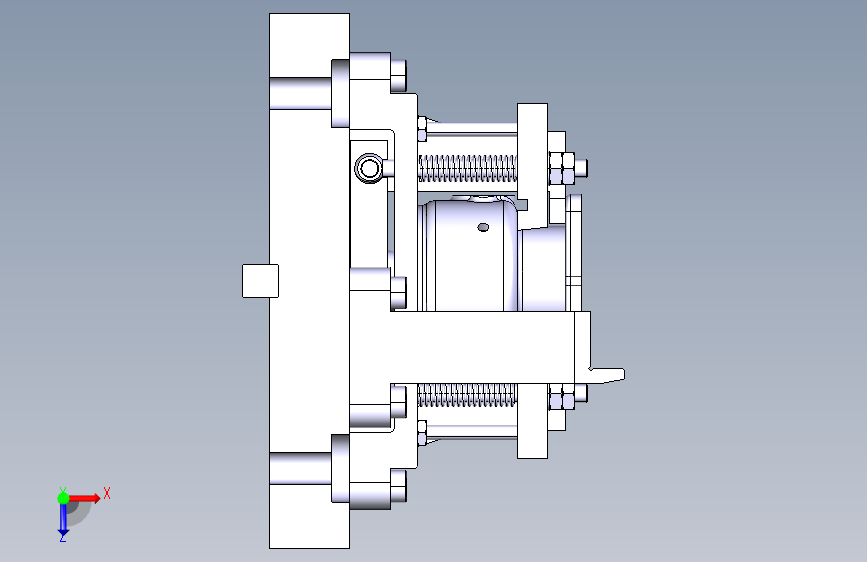

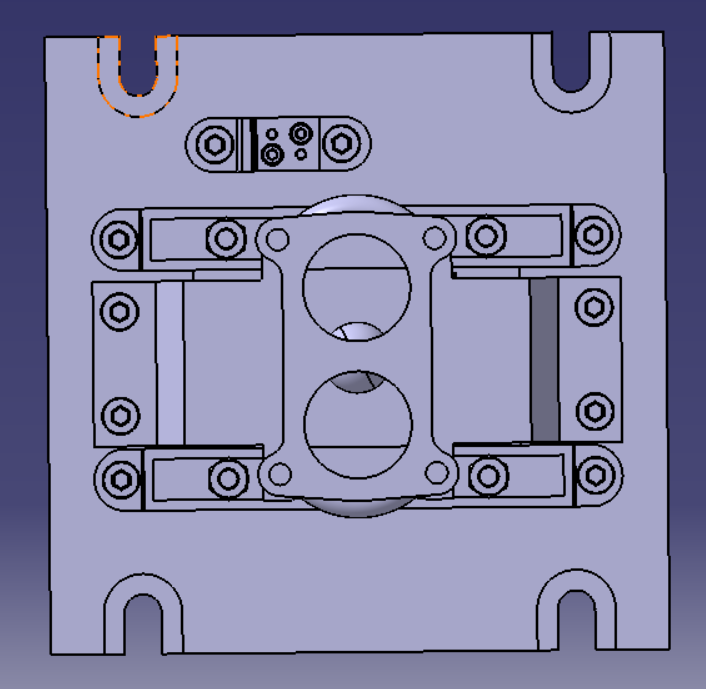

3D视图

文件列表

#	文件名称	文件大小
1	17073830704359.rar	3.20M
2	179.bak	689.29K
3	179.dwg2014.dwg	958.71K
4	boluomu.CATPart	148.80K
5	dingweiyuanjian.CATPart	182.83K
6	duidaokuai.CATPart	248.46K
7	duidaozhizhu.CATPart	176.16K
8	jiajukuai.CATPart	118.96K
9	jiajutti.CATPart	593.26K
10	jian.CATPart	94.21K
11	kautou.CATPart	126.47K
12	lingjian.CATPart	1.57M
13	losai.CATPart	71.63K
14	lozhu.CATPart	73.12K
15	M10-35.CATPart	136.17K
16	M5losi.CATPart	133.18K
17	M8lomu.CATPart	148.33K
18	pinghengban.CATPart	280.51K
19	Product1.CATProduct	314.08K
20	qiutotoulosi.CATPart	144.08K
21	tandian.CATPart	61.07K
22	tanhuang.CATPart	1.32M
23	yuanzhuxiao.CATPart	69.74K
24	zhichengban.CATPart	228.10K

此图纸下载需要25金币

立即下载

发布者

机械小粤

创作: 845

粉丝: 86

加入时间：2023-06-17

私信

关注

模型信息

图纸格式：dwg,catpart,catproduct

文件大小：3.28M

所需金币：25

上传时间：2024-02-08 17:04:33

是否可编辑：可修改，包括参数

版本：CATIA

标签

图纸简介

如前所述，在设计夹具时，应该注意提高劳动生产率避免干涉。应使夹具结构简单，便于操作，降低成本。提高夹具性价比。本道工序为铣床夹具选择了手柄夹紧方式。本工序为铣切削余量小，切削力小，所以一般的手动夹紧就能达到本工序的要求。本夹具的最大优点就是结构简单紧凑，夹具的夹紧力不大，故使用手动夹紧。为了提高生产力，使用快速螺旋夹紧机构。该模型为catia v5r17绘制
