微型货车驱动桥设计资料含爆炸和仿真三维SW+CAD图纸+说明书（ID:960712）

交通运输 / 车辆工程 / 微型货车驱动桥设计资料含爆炸和仿真三维SW+CAD图纸+说明书

©非原创

平面图

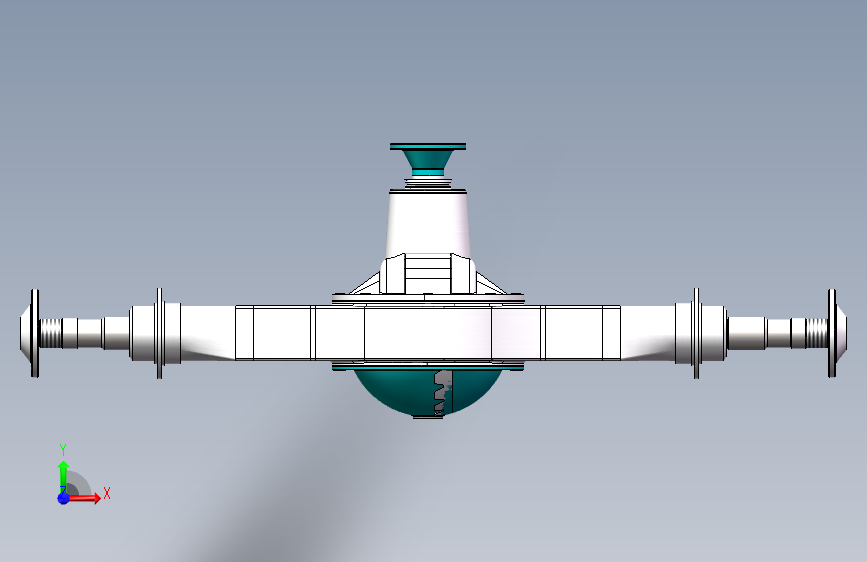

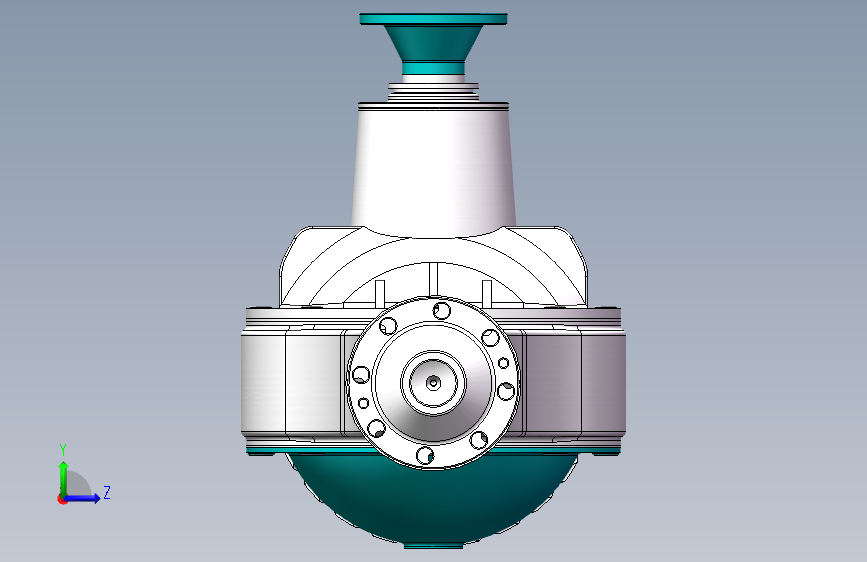

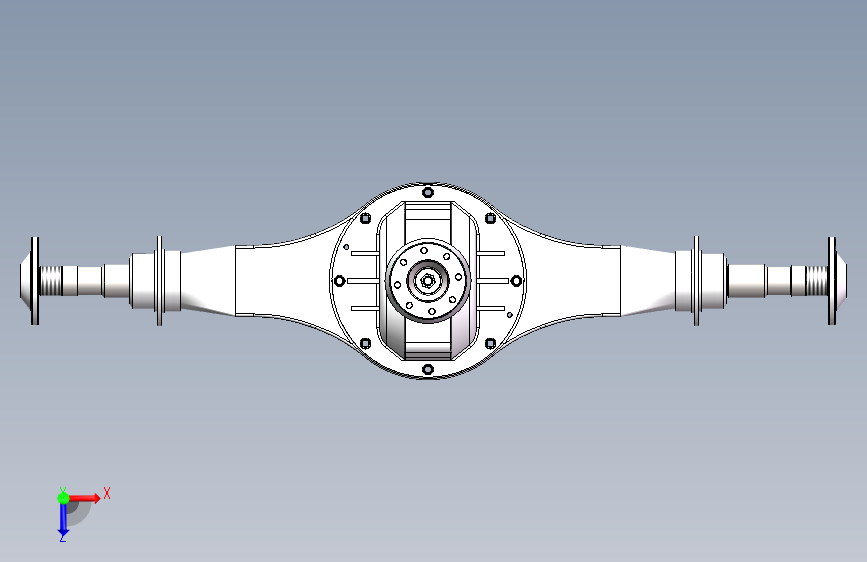

3D视图

文件列表

#	文件名称	文件大小
1	17080501711319.zip	155.65M
2	3驱动桥安装视频演示.mp4	57.53M
3	3驱动桥运动仿真.mp4	35.68M
4	驱动桥三维模型.zip	28.83M

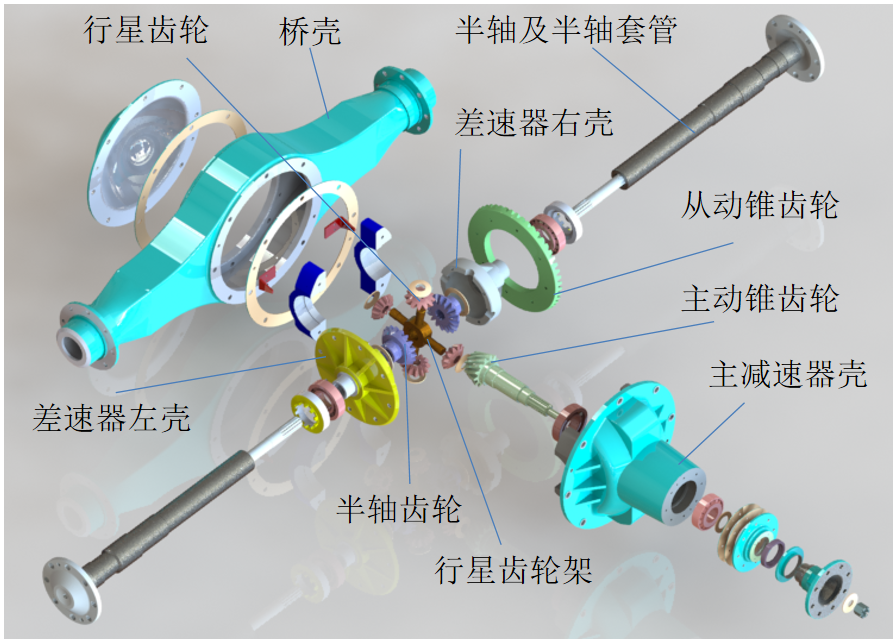

5	0-爆炸图.png	632.16K
6	1706448355867.jpg	68.83K

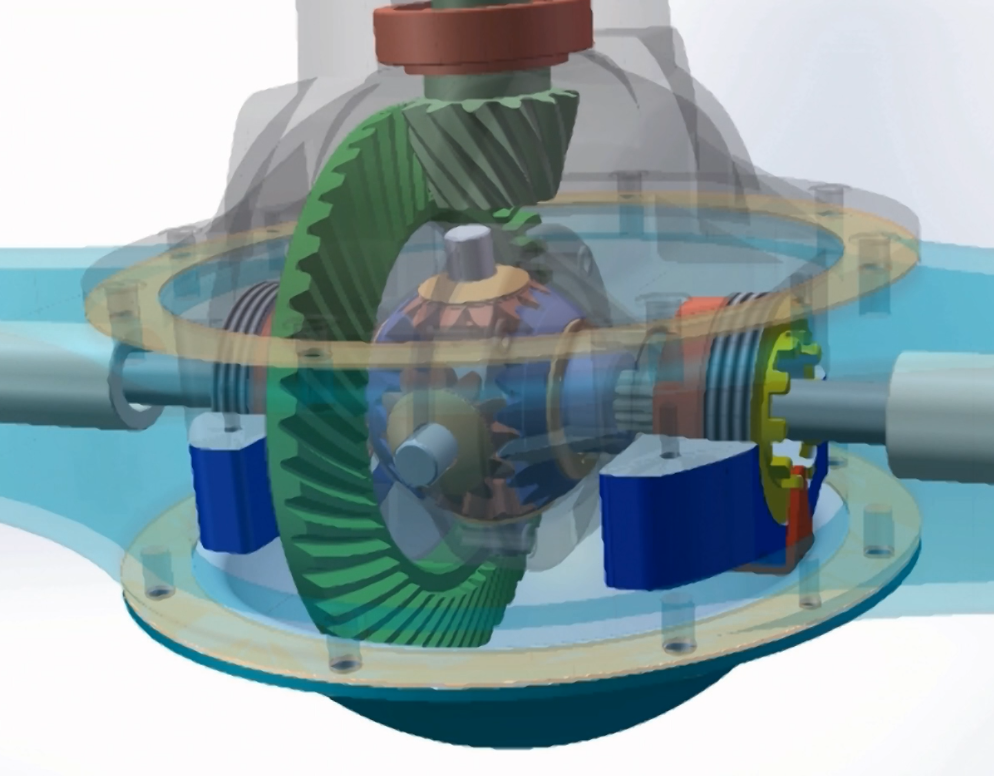

7	仿真视频截图.png	680.89K
8	差速器装配.png	935.20K

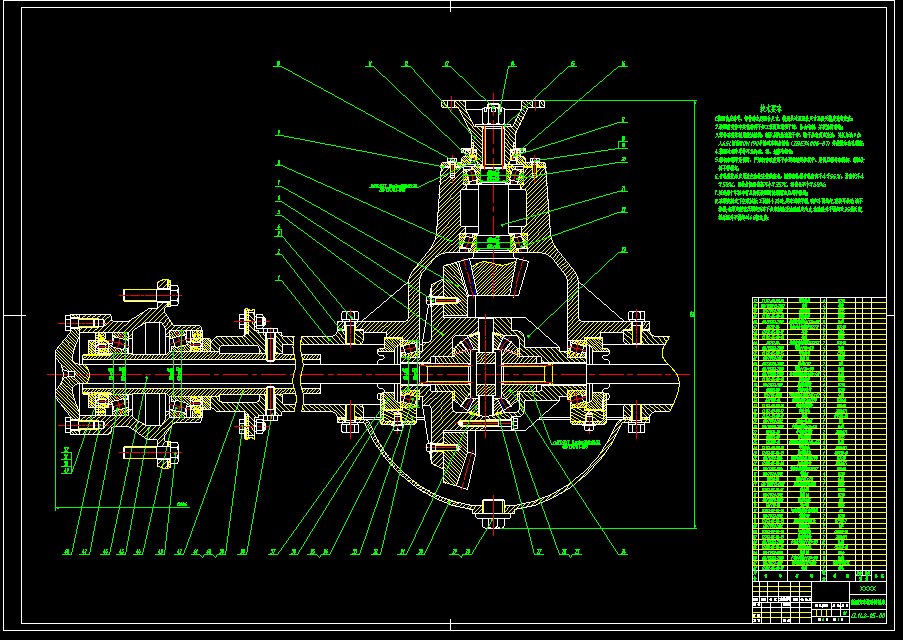

9	2驱动桥装配图.dwg	250.66K
10	主动锥齿轮.dwg	95.11K
11	从动锥齿轮.dwg	77.14K
12	半轴.dwg	95.93K
13	半轴齿轮.dwg	95.89K
14	总图2驱动桥零件图（5张）.dwg	240.06K
15	行星齿轮.dwg	82.07K
16	1开题报告.docx	17.96K
17	1设计答辩PPT.pptx	1.54M
18	1设计说明书.docx	3.31M
19	1驱动桥装配体（爆炸图）.SLDASM	6.98M
20	1驱动桥装配体（运动仿真）.SLDASM	9.01M
21	主减速器壳.SLDPRT	1.70M
22	主减速器壳旧.SLDPRT	664.50K
23	主减速器装配.SLDASM	946.50K
24	主减速器装配517.SLDASM	1018.50K
25	主动锥齿轮.SLDPRT	772.00K
26	主动锥齿轮517.SLDPRT	1.48M
27	主动锥齿轮法兰盘联轴器.SLDPRT	426.50K
28	主动锥齿轮法兰联轴器垫圈.SLDPRT	163.00K
29	主动锥齿轮轴承盖.SLDPRT	499.00K
30	从动锥齿轮.SLDPRT	1023.50K
31	从动锥齿轮517.SLDPRT	2.02M
32	半轴.SLDPRT	738.50K
33	半轴套管.SLDPRT	296.00K
34	半轴齿轮.SLDPRT	849.50K
35	半轴齿轮垫圈.SLDPRT	191.00K
36	后盖.SLDPRT	487.00K
37	壳体密封垫片.SLDPRT	224.50K
38	差速器右壳.SLDPRT	981.00K
39	差速器壳轴承调整螺母.SLDPRT	402.00K
40	差速器左壳.SLDPRT	620.00K
41	差速器装配.SLDASM	2.56M
42	差速器轴承盖.SLDPRT	432.00K
43	挡尘罩.SLDPRT	181.50K
44	旋转轴唇形密封圈.SLDPRT	218.50K
45	桥壳.SLDPRT	1.24M
46	行星齿轮.SLDPRT	473.00K
47	行星齿轮垫片.SLDPRT	205.50K
48	行星齿轮架.SLDPRT	241.50K
49	轴承盖锁片.SLDPRT	243.00K
50	主减速器锁紧螺母.SLDPRT	280.00K
51	主减速器锁紧螺母垫圈.SLDPRT	203.00K
52	主动锥齿轮轴承盖调整垫片.SLDPRT	232.50K
53	半轴轴承内侧.SLDASM	250.00K
54	半轴轴承内侧内圈.SLDPRT	294.00K
55	半轴轴承内侧外圈.SLDPRT	188.00K
56	半轴轴承外侧.SLDASM	253.00K
57	半轴轴承外侧内圈.SLDPRT	281.50K
58	半轴轴承外侧外圈.SLDPRT	189.00K
59	轴承30209.SLDASM	282.50K
60	轴承30209内圈.SLDPRT	314.50K
61	轴承30209外圈.SLDPRT	205.50K
62	轴承30307.SLDASM	249.50K
63	轴承30307内圈.SLDPRT	299.50K
64	轴承30307外圈.SLDPRT	205.00K
65	圆柱销4x30.SLDPRT	88.00K
66	圆柱销8x30.SLDPRT	93.00K
67	垫圈12.SLDPRT	69.50K
68	垫圈6.SLDPRT	70.50K
69	垫圈8.SLDPRT	69.50K
70	螺栓M12x30.SLDPRT	182.50K
71	螺栓M4x21.SLDPRT	300.00K
72	螺栓M6x21.SLDPRT	175.00K
73	螺栓M8x15.SLDPRT	169.00K
74	螺栓M8x40.SLDPRT	171.00K
75	螺栓M8x50.SLDPRT	167.50K
76	1驱动桥装配体（爆炸图）.SLDASM	6.98M
77	1驱动桥装配体（运动仿真）.SLDASM	9.01M
78	主减速器壳.SLDPRT	1.70M
79	主减速器壳旧.SLDPRT	664.50K
80	主减速器装配.SLDASM	946.50K
81	主减速器装配517.SLDASM	1018.50K
82	主动锥齿轮.SLDPRT	772.00K
83	主动锥齿轮517.SLDPRT	1.48M
84	主动锥齿轮法兰盘联轴器.SLDPRT	426.50K
85	主动锥齿轮法兰联轴器垫圈.SLDPRT	163.00K
86	主动锥齿轮轴承盖.SLDPRT	499.00K
87	从动锥齿轮.SLDPRT	1023.50K
88	从动锥齿轮517.SLDPRT	2.02M
89	半轴.SLDPRT	738.50K
90	半轴套管.SLDPRT	296.00K
91	半轴齿轮.SLDPRT	849.50K
92	半轴齿轮垫圈.SLDPRT	191.00K
93	后盖.SLDPRT	487.00K
94	壳体密封垫片.SLDPRT	224.50K
95	差速器右壳.SLDPRT	981.00K
96	差速器壳轴承调整螺母.SLDPRT	402.00K
97	差速器左壳.SLDPRT	620.00K
98	差速器装配.SLDASM	2.56M
99	差速器轴承盖.SLDPRT	432.00K
100	挡尘罩.SLDPRT	181.50K
101	旋转轴唇形密封圈.SLDPRT	218.50K
102	桥壳.SLDPRT	1.24M
103	行星齿轮.SLDPRT	473.00K
104	行星齿轮垫片.SLDPRT	205.50K
105	行星齿轮架.SLDPRT	241.50K
106	轴承盖锁片.SLDPRT	243.00K
107	主减速器锁紧螺母.SLDPRT	280.00K
108	主减速器锁紧螺母垫圈.SLDPRT	203.00K
109	主动锥齿轮轴承盖调整垫片.SLDPRT	232.50K
110	半轴轴承内侧.SLDASM	250.00K
111	半轴轴承内侧内圈.SLDPRT	294.00K
112	半轴轴承内侧外圈.SLDPRT	188.00K
113	半轴轴承外侧.SLDASM	253.00K
114	半轴轴承外侧内圈.SLDPRT	281.50K
115	半轴轴承外侧外圈.SLDPRT	189.00K
116	轴承30209.SLDASM	282.50K
117	轴承30209内圈.SLDPRT	314.50K
118	轴承30209外圈.SLDPRT	205.50K
119	轴承30307.SLDASM	249.50K
120	轴承30307内圈.SLDPRT	299.50K
121	轴承30307外圈.SLDPRT	205.00K
