某9层钢筋混凝土框架结构计算书并全套图纸

（ID:972094）

改图/画图

机械设备 / 钢结构支架 / 某9层钢筋混凝土框架结构计算书并全套图纸

©非原创

125

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	memu_secret.doc	75.00K
2	yanny英文_secret.doc	34.50K
3	yy毕业设计结构.dwg	864.19K
4	yy结构设计说明6.11_secret.doc	3.03M
5	yy英文翻译_secret.doc	39.50K
6	建筑设计图纸终搞.dwg	755.78K
7	设计说明书摘要_secret.doc	28.50K

此图纸下载需要85金币

立即下载

发布者

辛奇迹

创作: 2480

粉丝: 10

加入时间：2023-03-15

私信

关注

模型信息

图纸ID：972094

图纸格式：dwg

文件大小：2.34M

所需金币：85

上传时间：2024-02-25 14:54:45

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2007

图纸简介

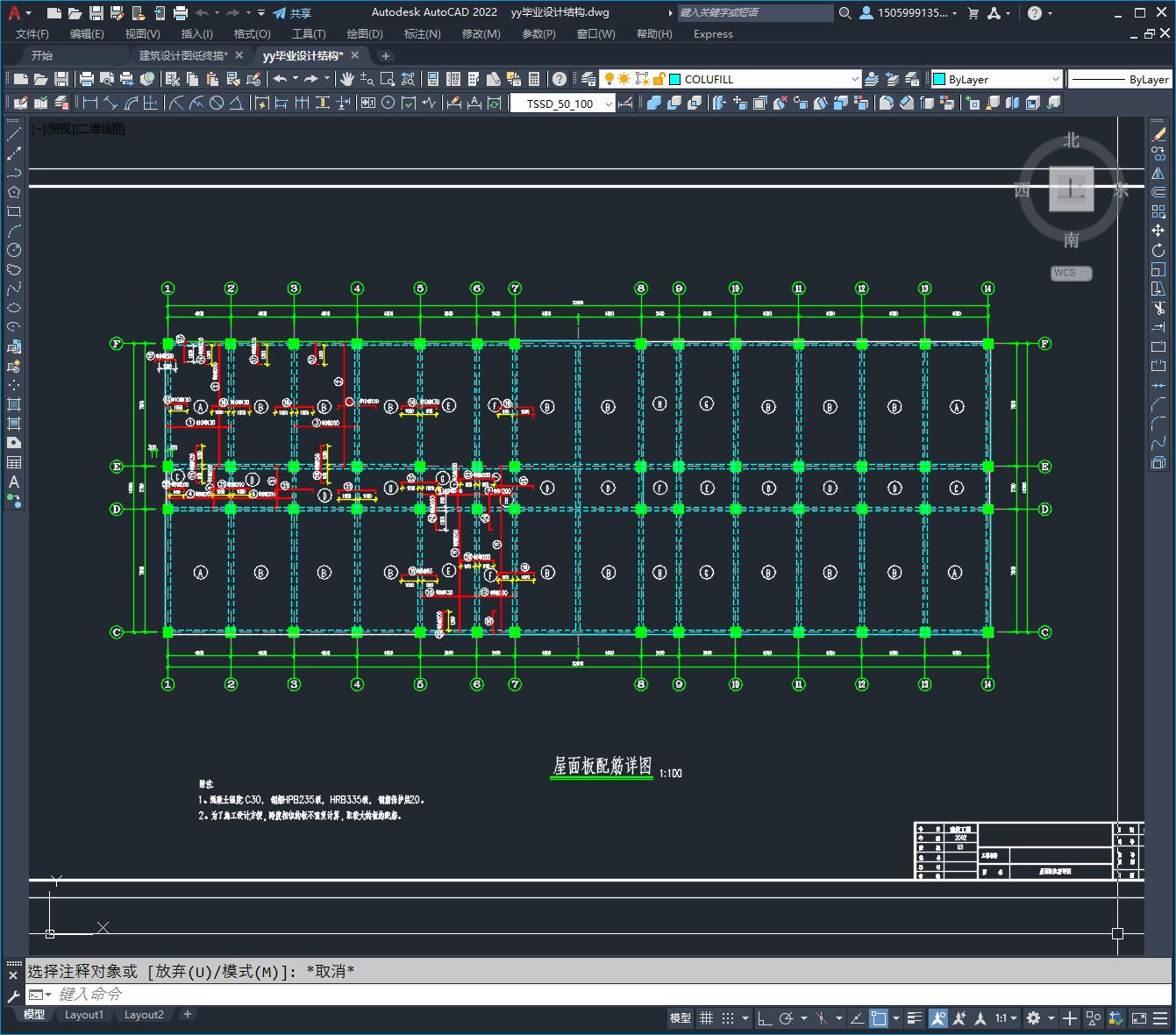

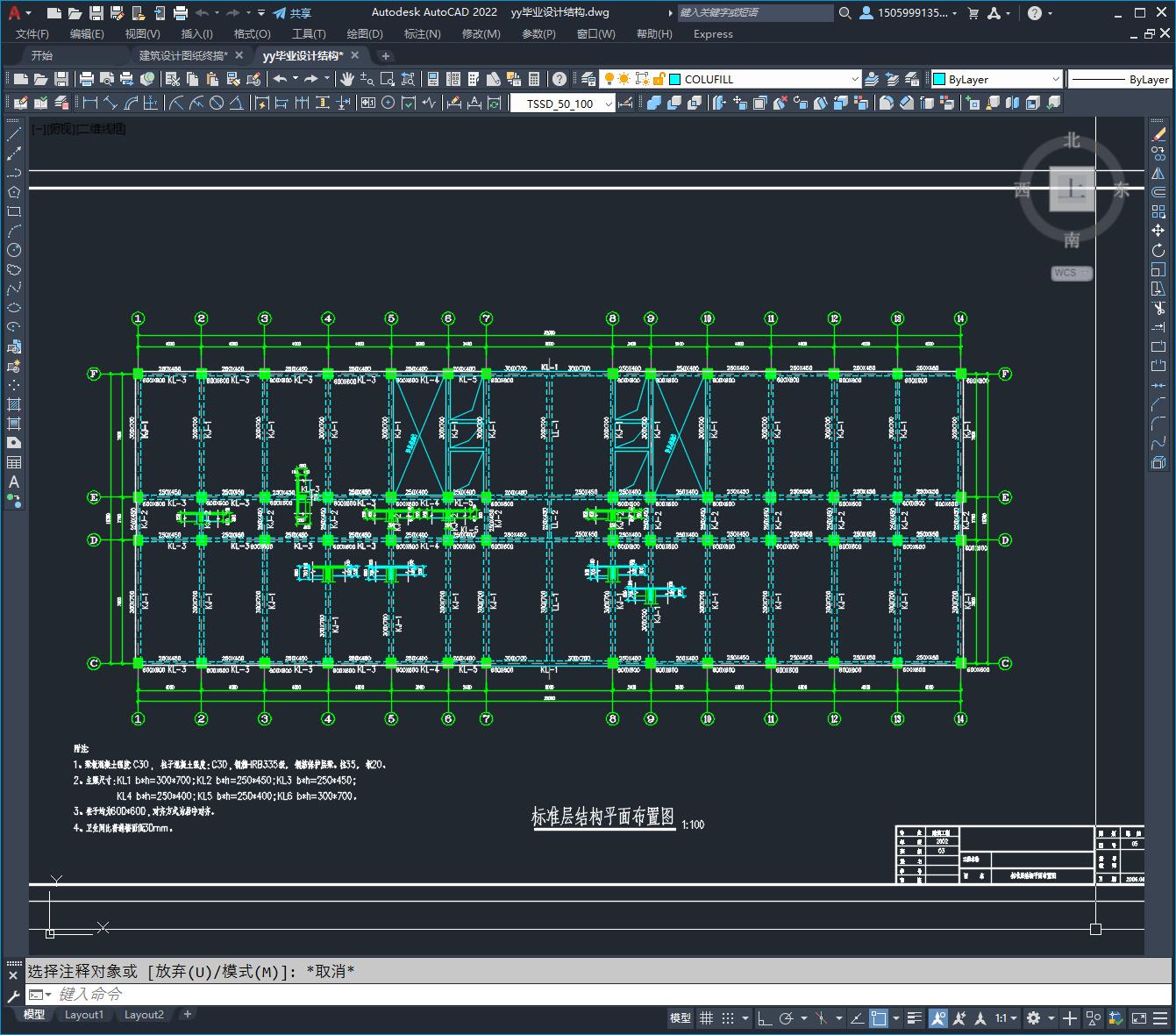

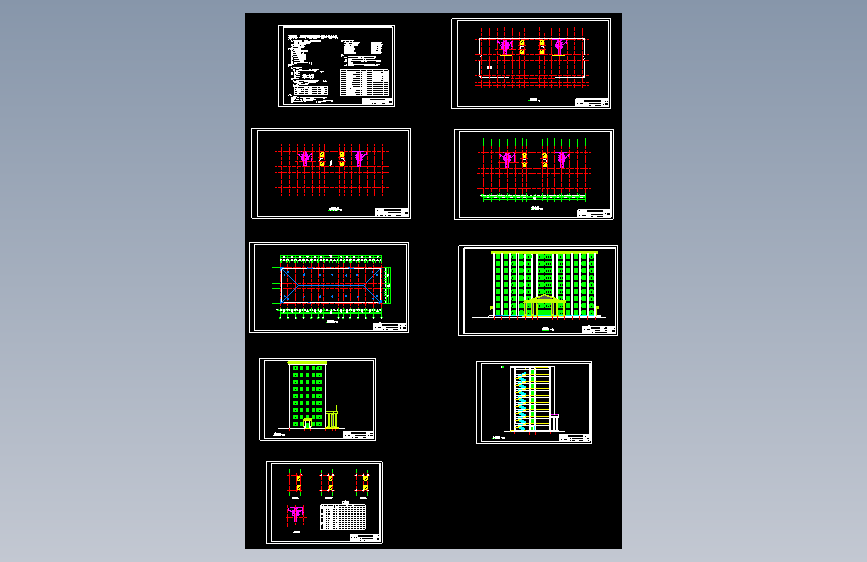

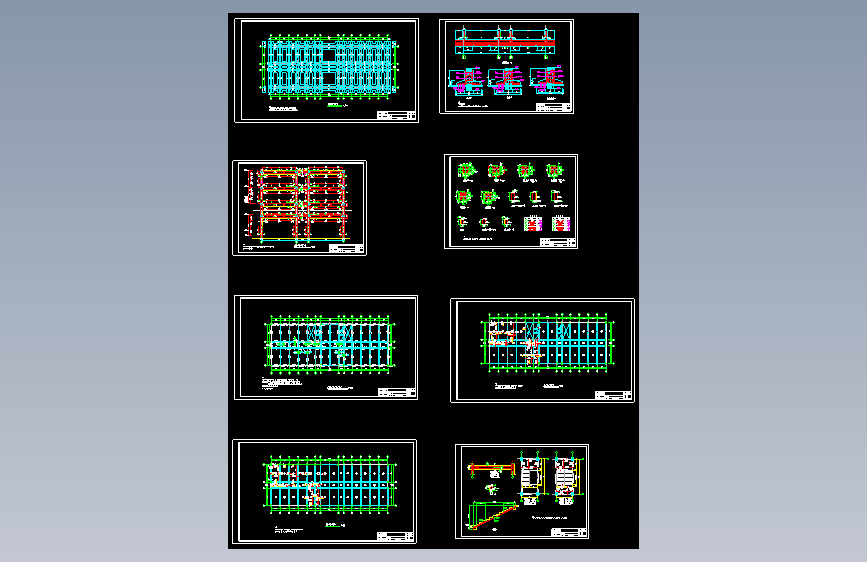

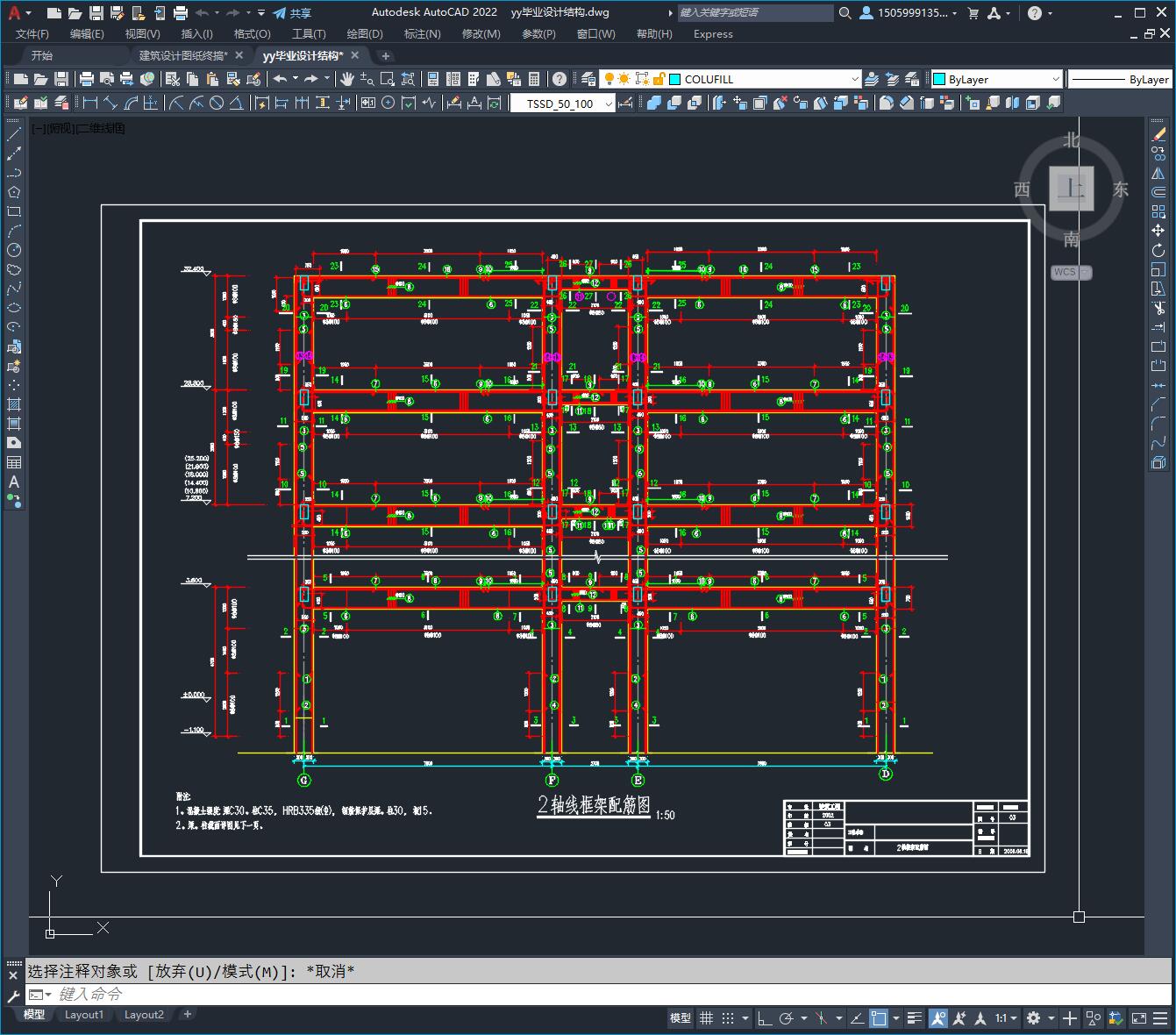

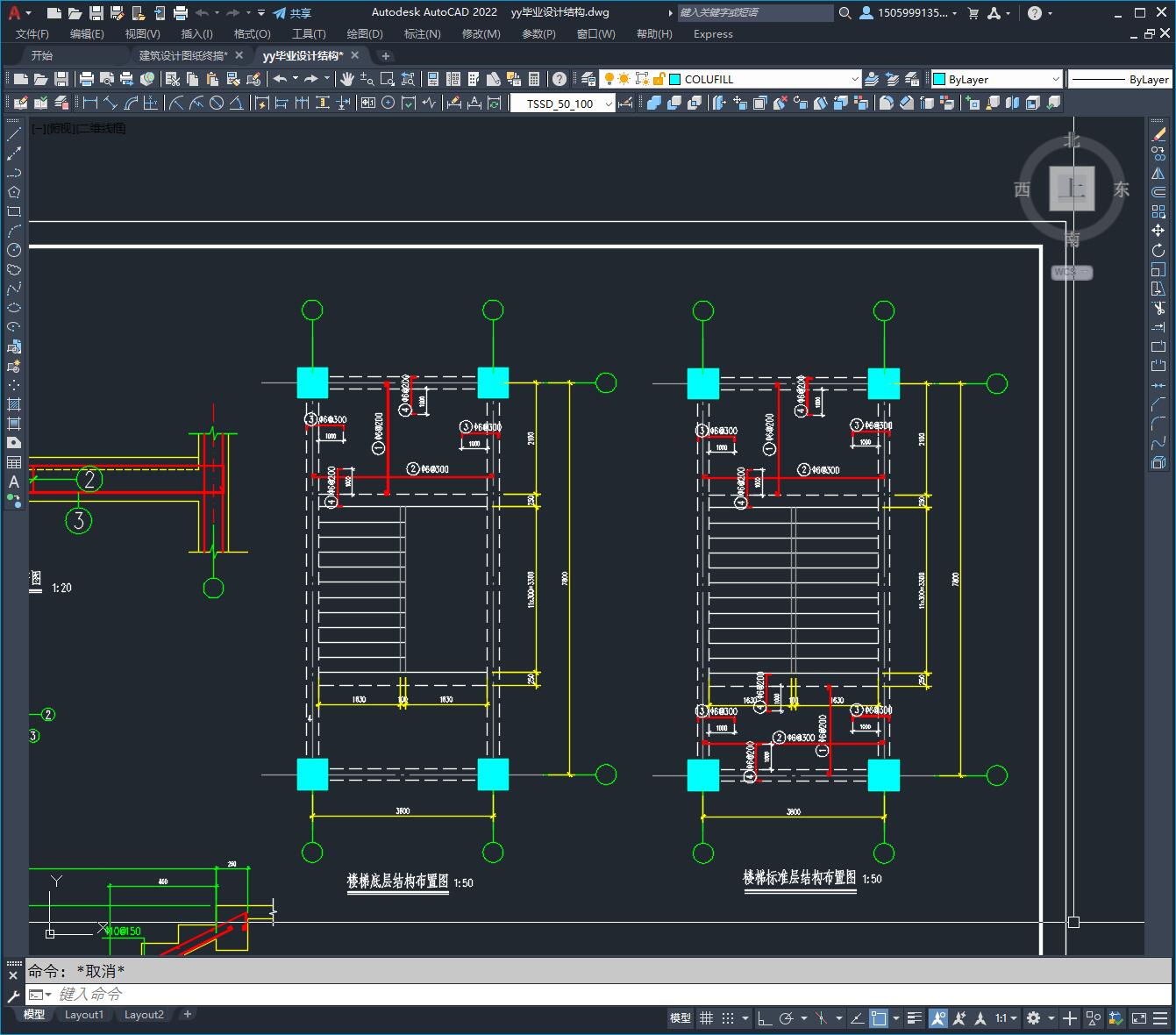

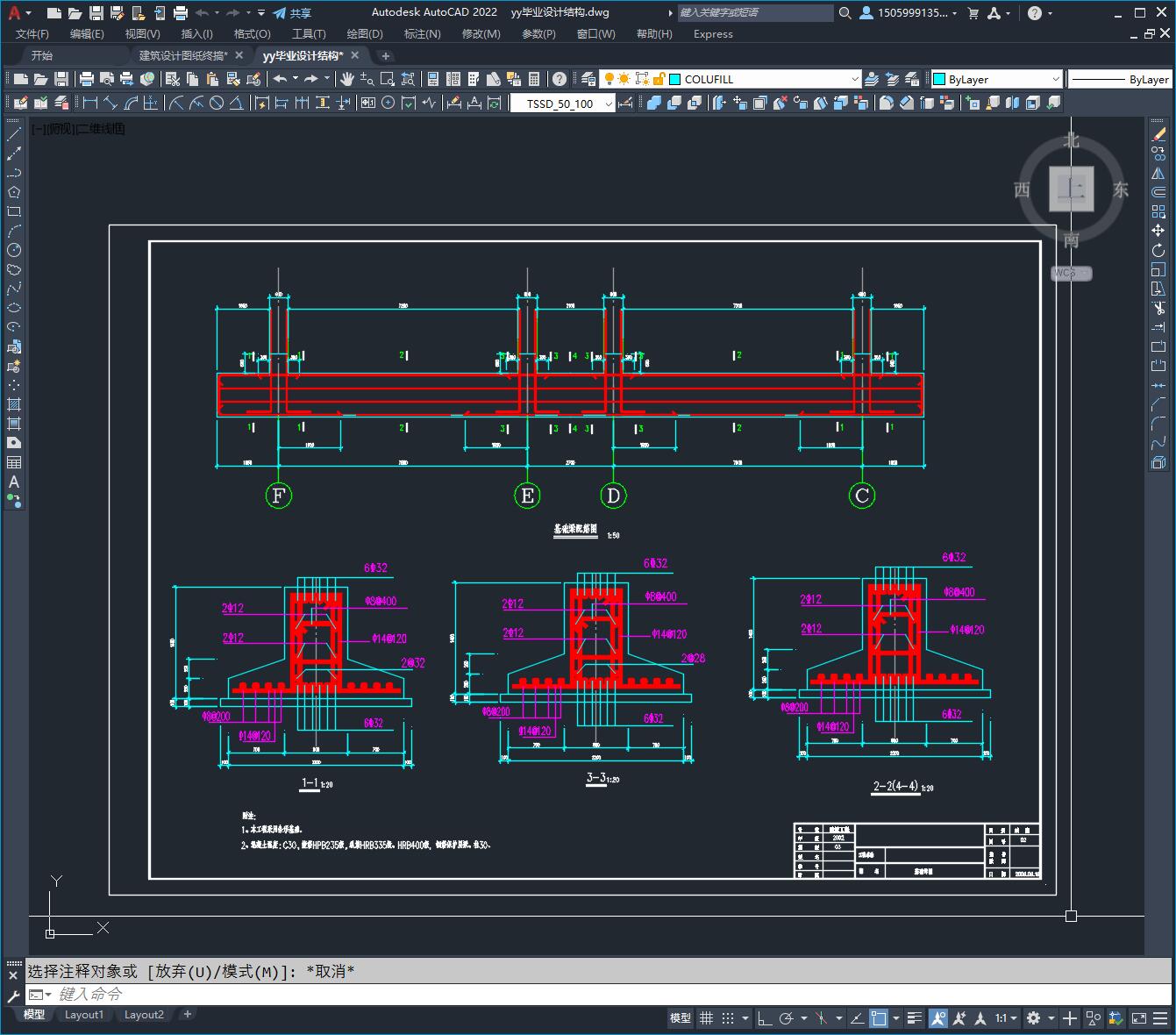

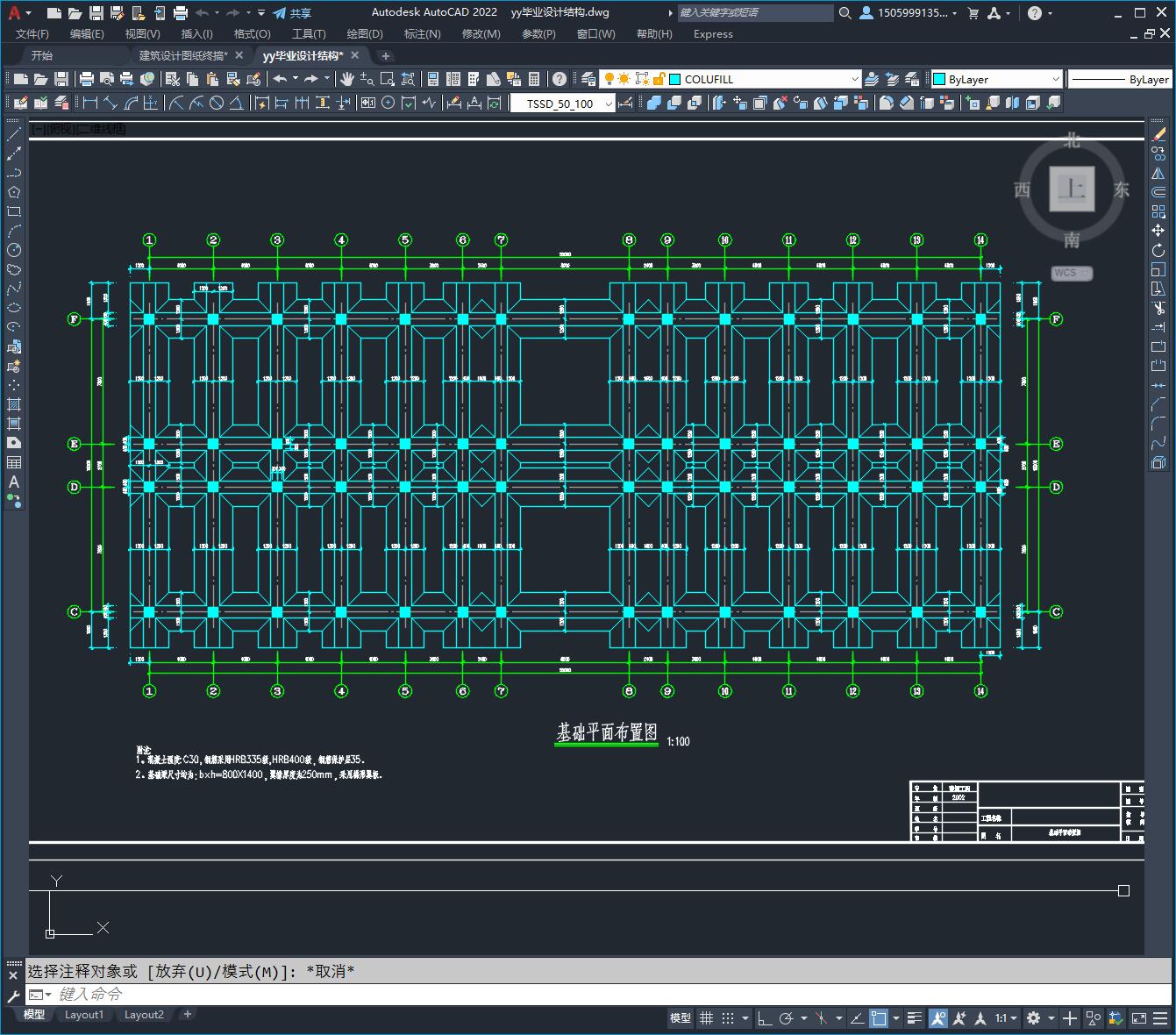

本项目为9层钢筋混凝土框架结构体系，占地面积约为960.96 m2，总建筑面积约为8811.84 m2；层高3.6m平面尺寸为18.3m×52.0m。采用桩基础，室内地坪为±0.000m，室外内高差0.6m。建筑施工图包括：正立面图、侧立面图等9张。结构施工图包括：基础施工图、2轴框架配筋图、结构层配筋图、楼梯施工图共8张。
