某七层框架办公楼建筑及结构设计
（ID:972436）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

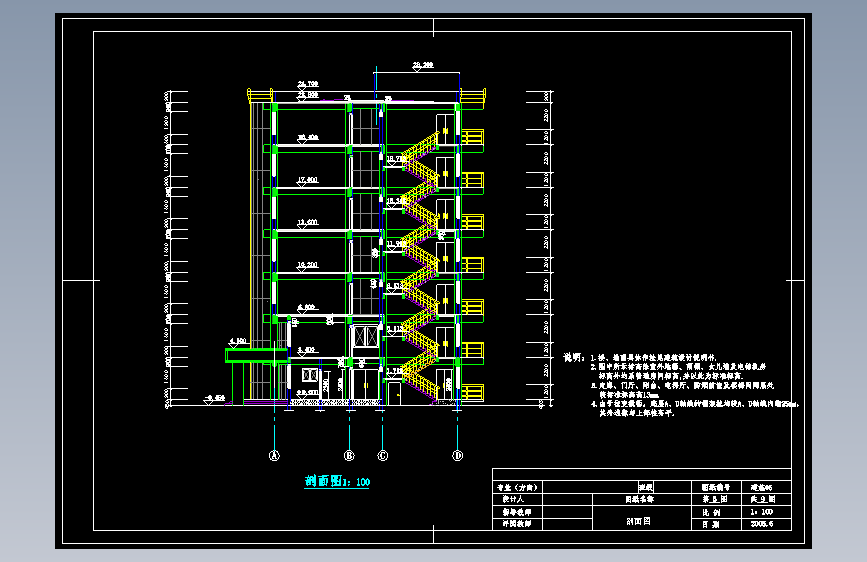

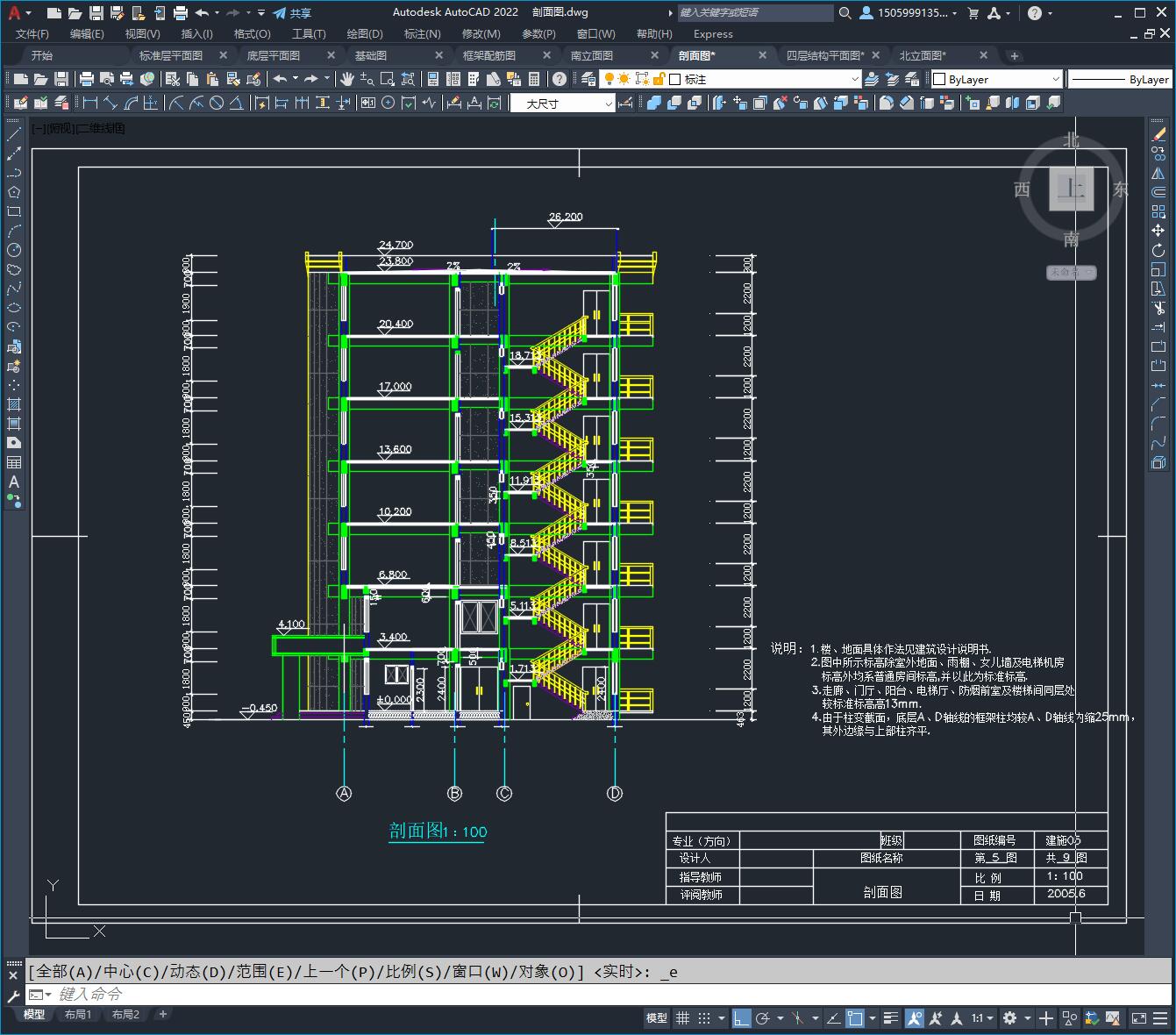

| 1 | 剖面图.dwg | 271.19K |

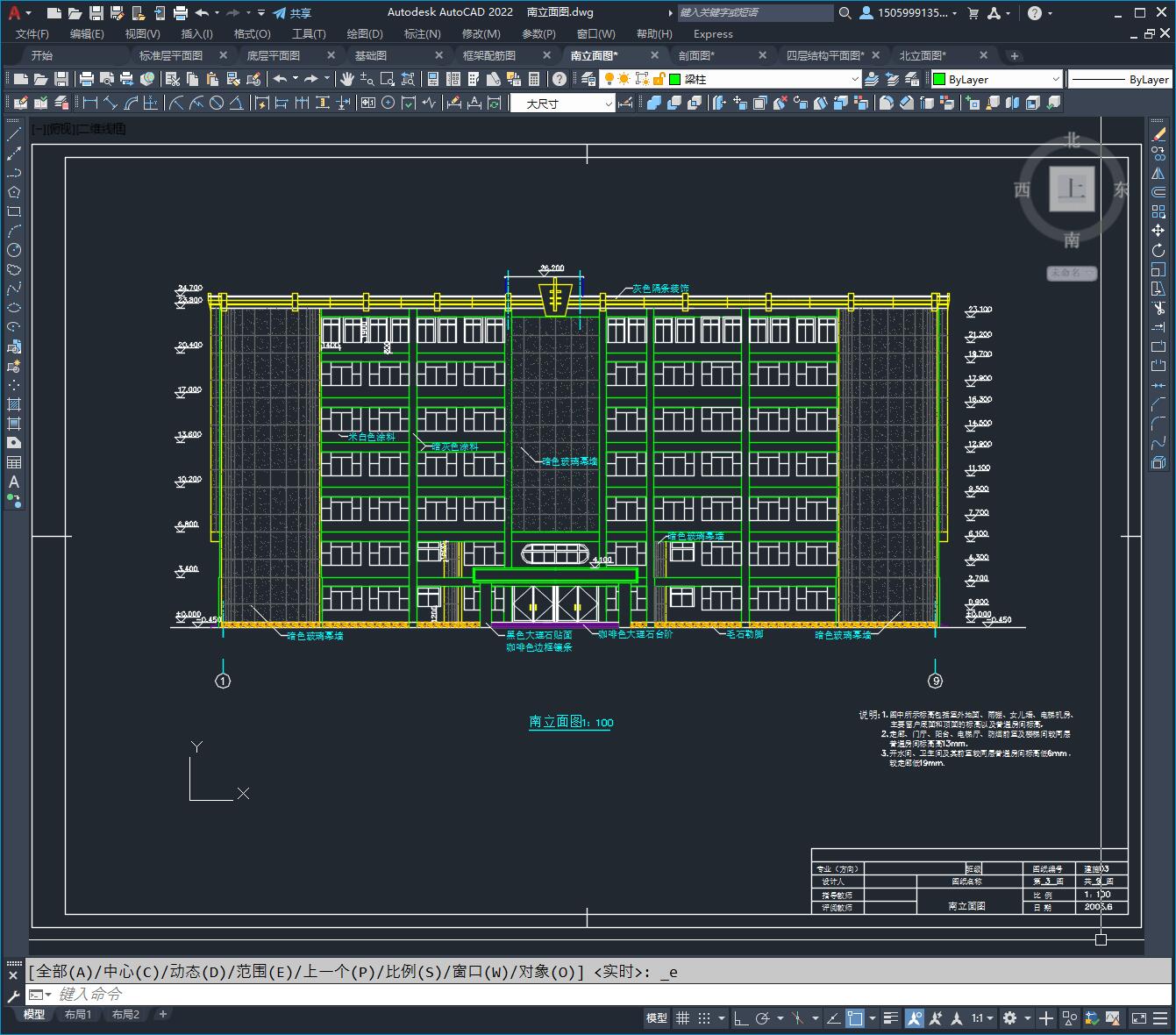

| 2 | 北立面图.dwg | 184.75K |
| 3 | 南立面图.dwg | 223.78K |
| 4 | 四层结构平面图.DWG | 186.19K |
| 5 | 基础图.dwg | 180.69K |
| 6 | 底层平面图.dwg | 237.28K |
| 7 | 标准层平面图.dwg | 221.53K |
| 8 | 框架配筋图.DWG | 201.38K |
| 9 | 内力计算、楼梯、楼板（4）_secret.doc | 583.50K |
| 10 | 基础（5）_secret.doc | 227.50K |
| 11 | 建筑说明、结构说明1（3）_secret.doc | 323.50K |
此图纸下载需要55金币
立即下载
发布者
模型信息
图纸ID：972436
图纸格式：dwg
文件大小：1.52M
所需金币：55
上传时间：2024-02-26 11:41:55
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介

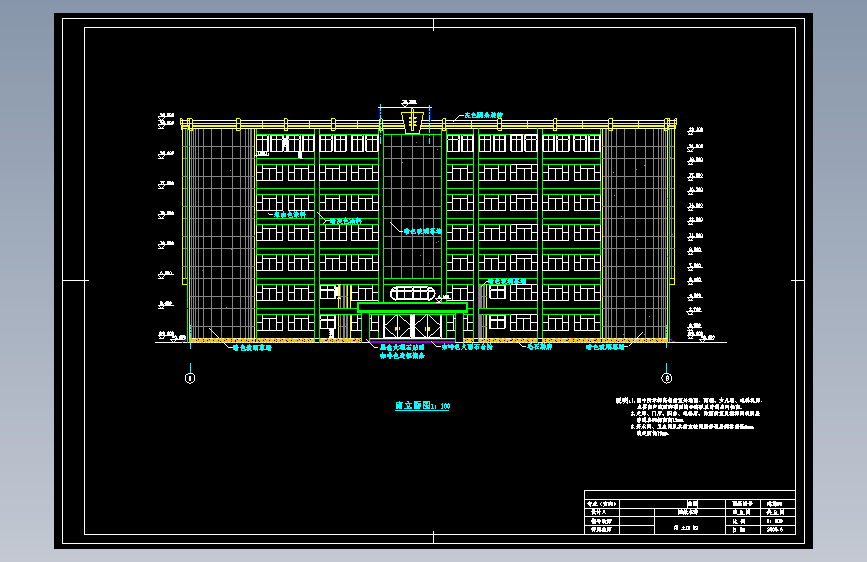

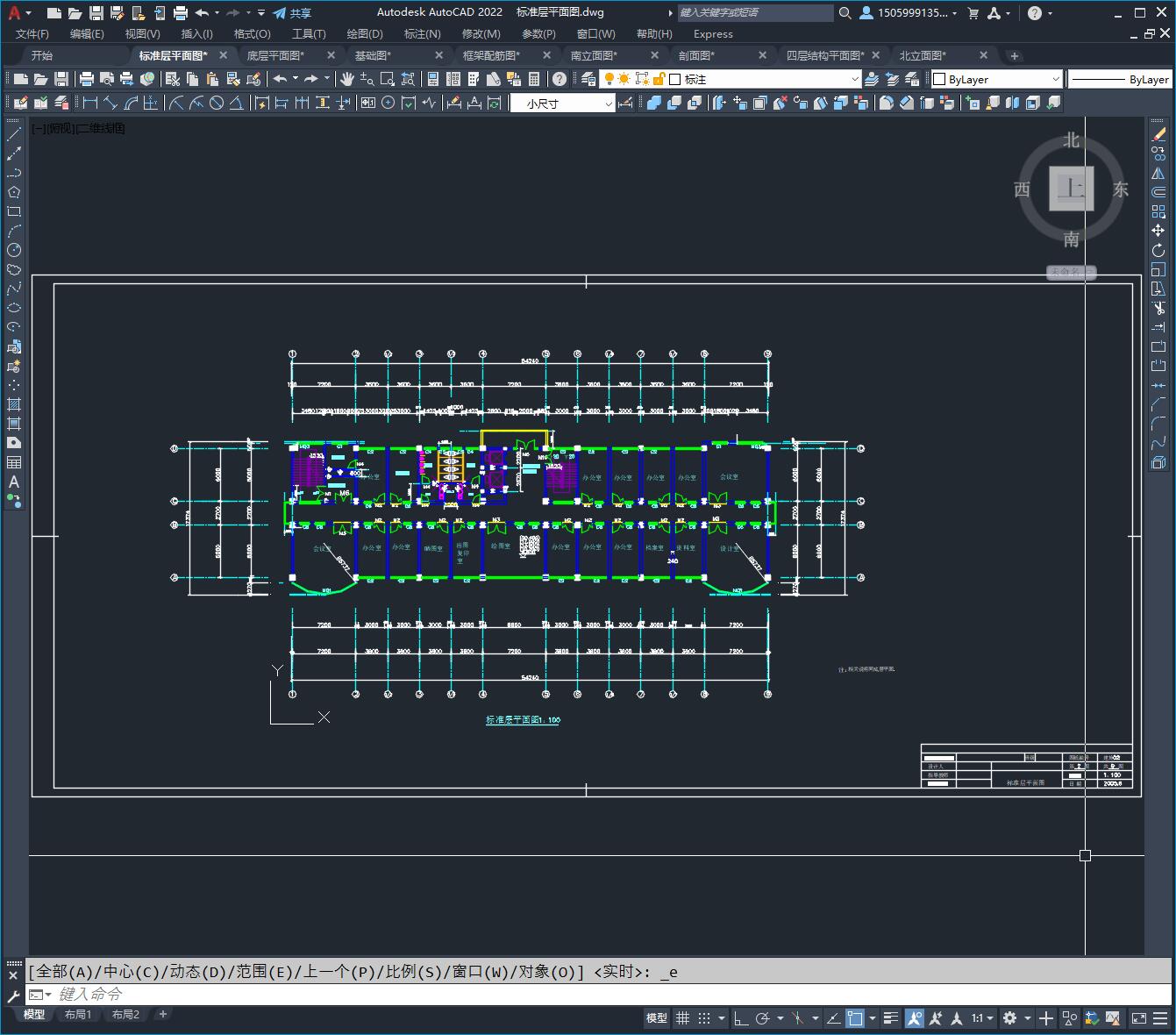

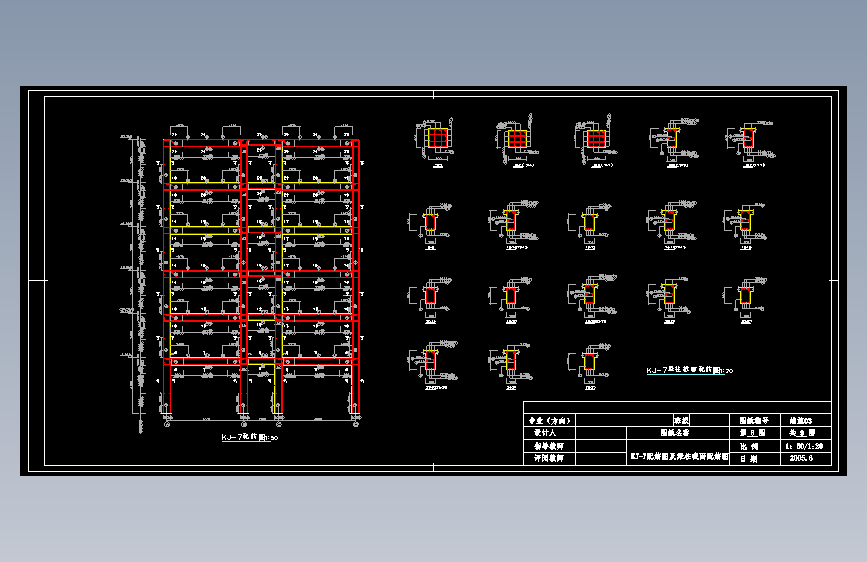

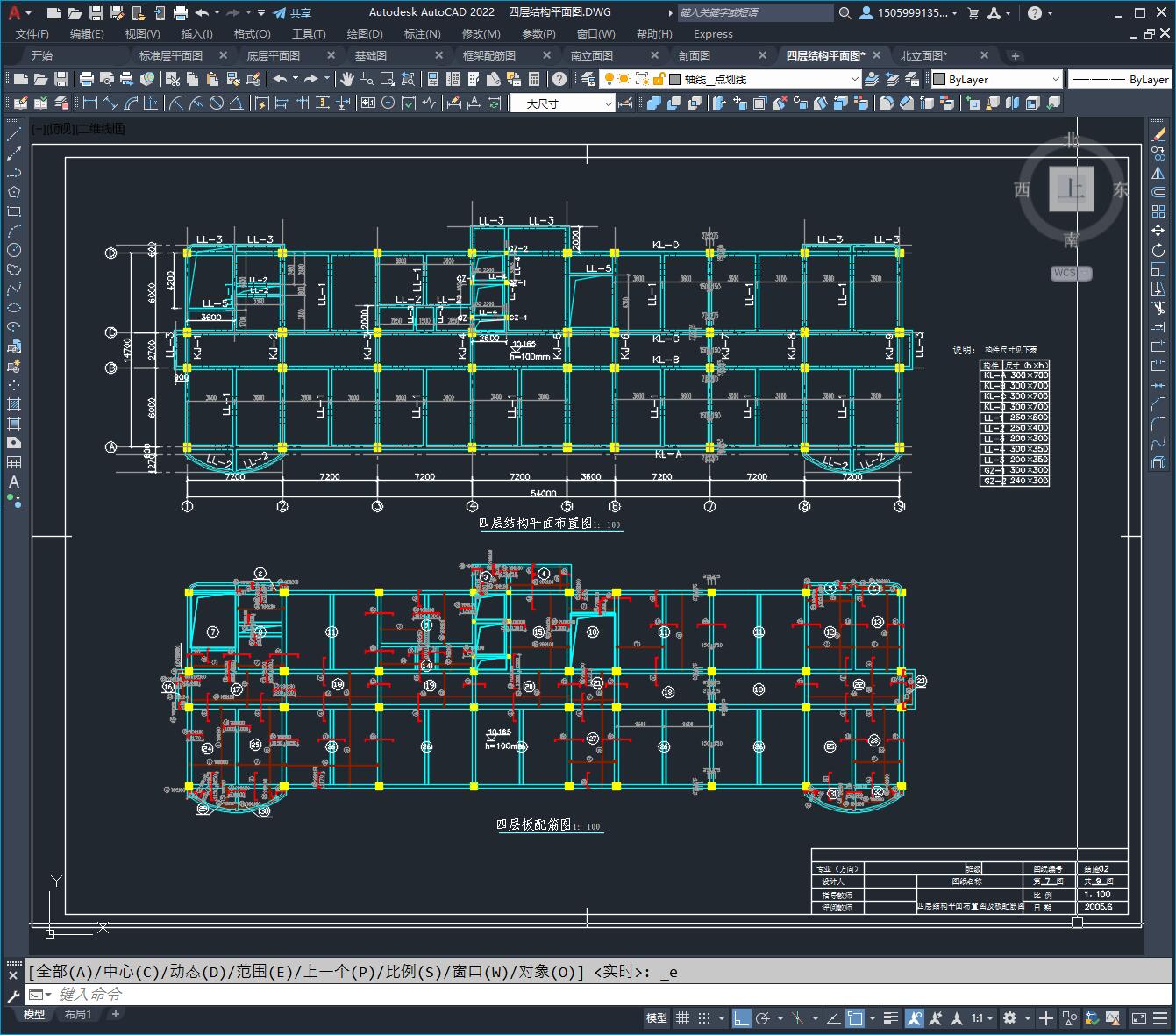

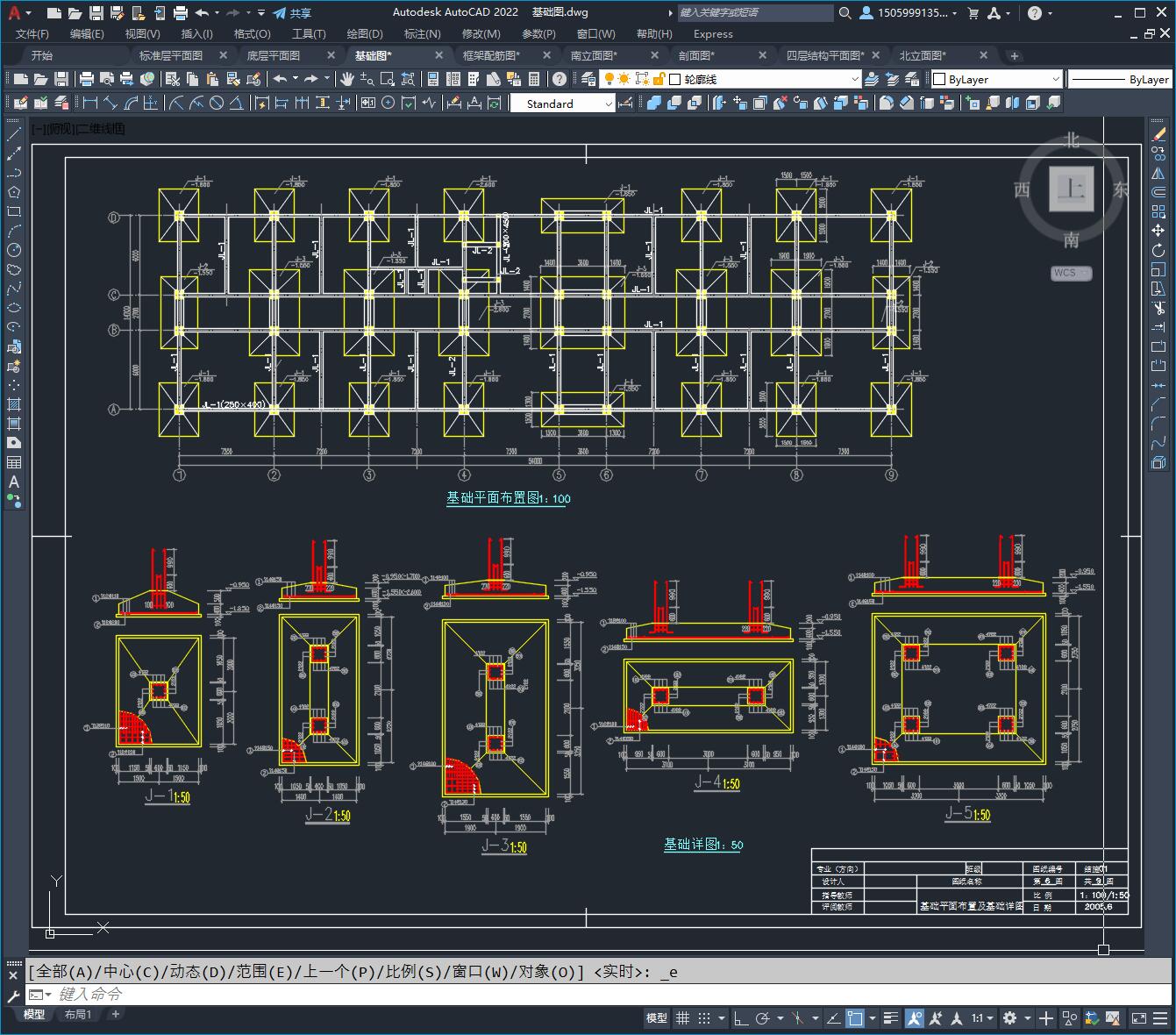

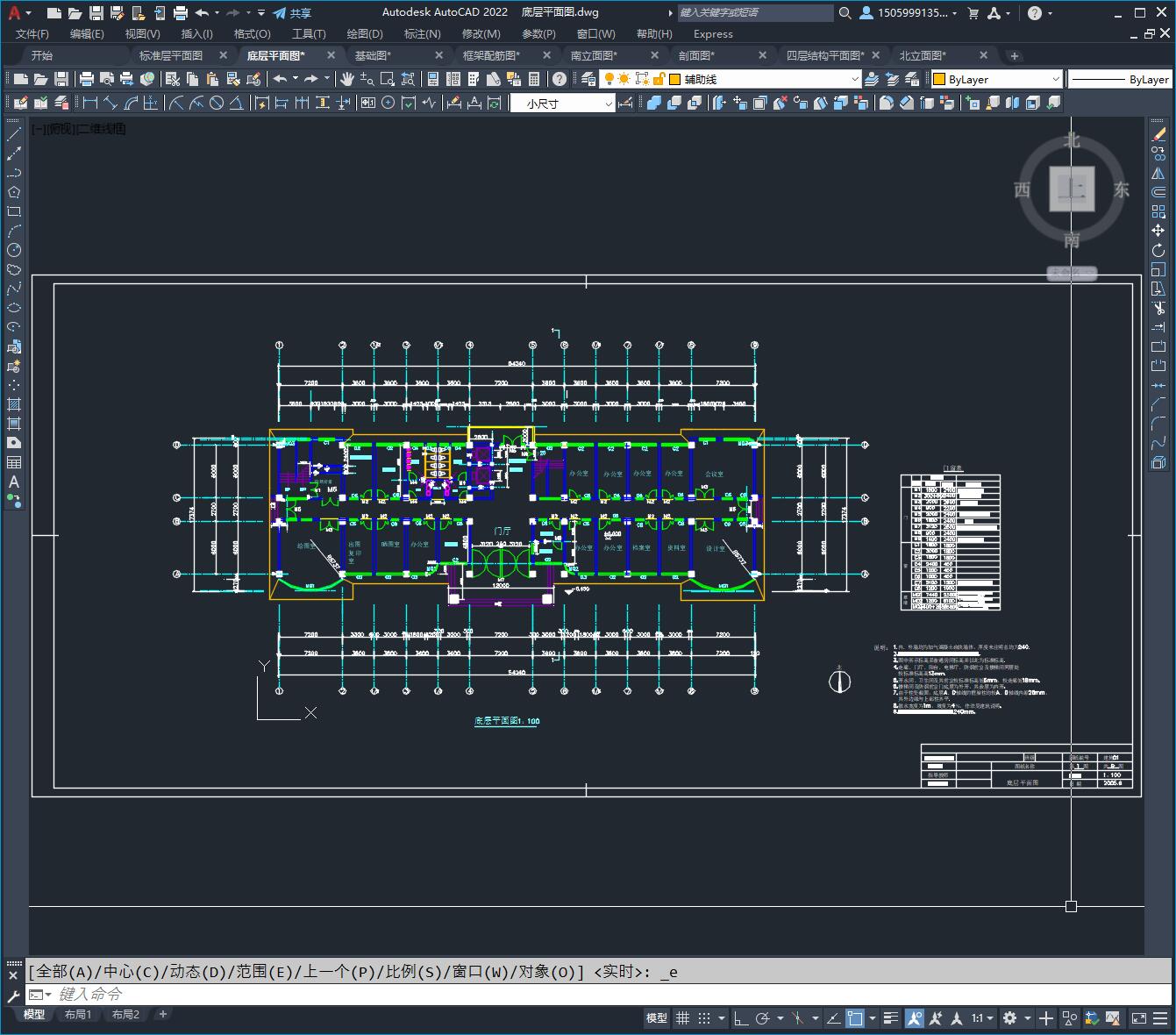

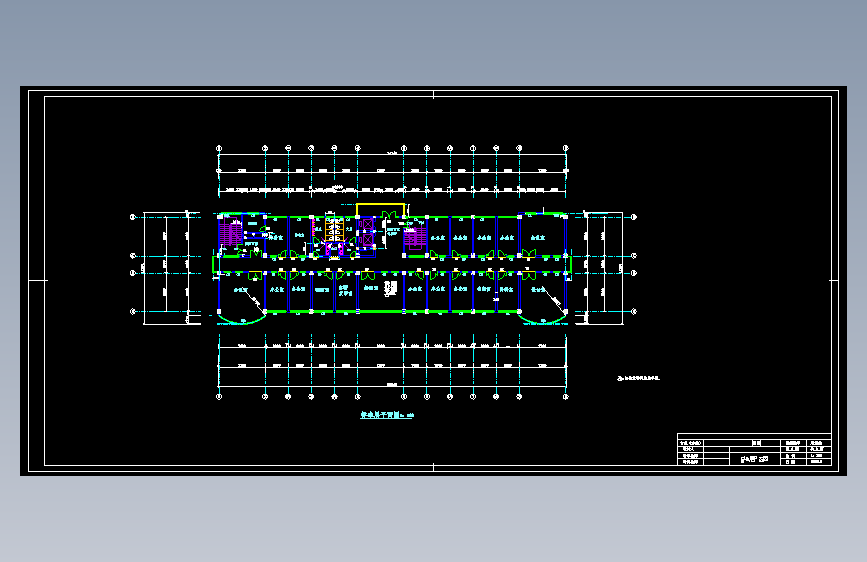

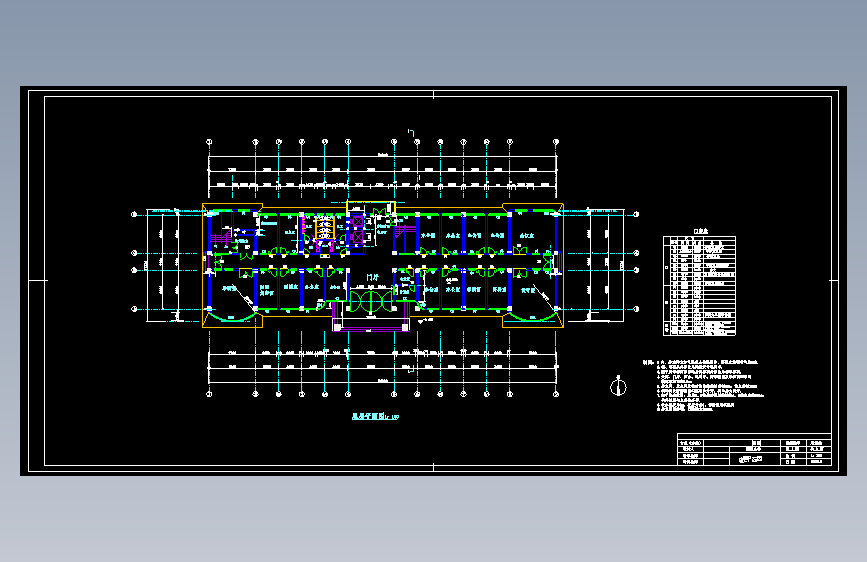

某七层框架办公楼建筑及结构毕业设计，主体结构为7层，层高均为3.4m。主要填充墙采用240厚的加气混凝土空心砌块，楼盖及屋盖均采用现浇钢筋混凝土结构。图纸包括：底层平面图、标准层平面图、南立面图、框架配筋图、基础施工图、四层结构平面图。
