回水盖零件工艺及车2-G1螺孔夹具设计【6张CAD图纸+文档】
（ID:975830）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | cad图集合6张.dwg | 676.75K |

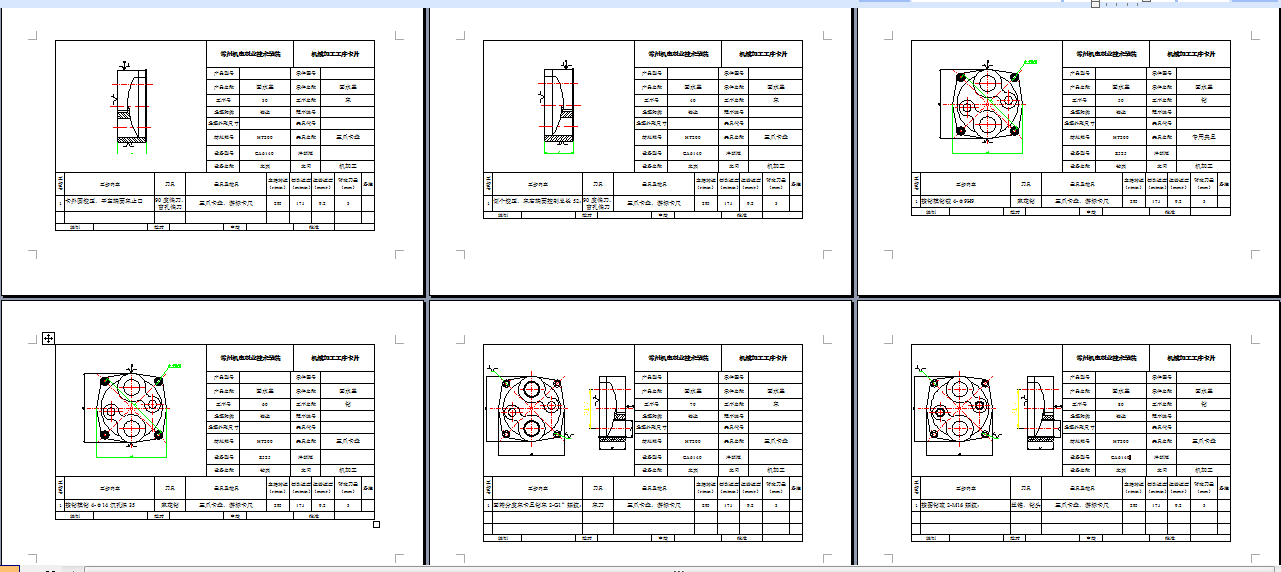

| 2 | 回水盖零件工序卡片.doc | 371.50K |

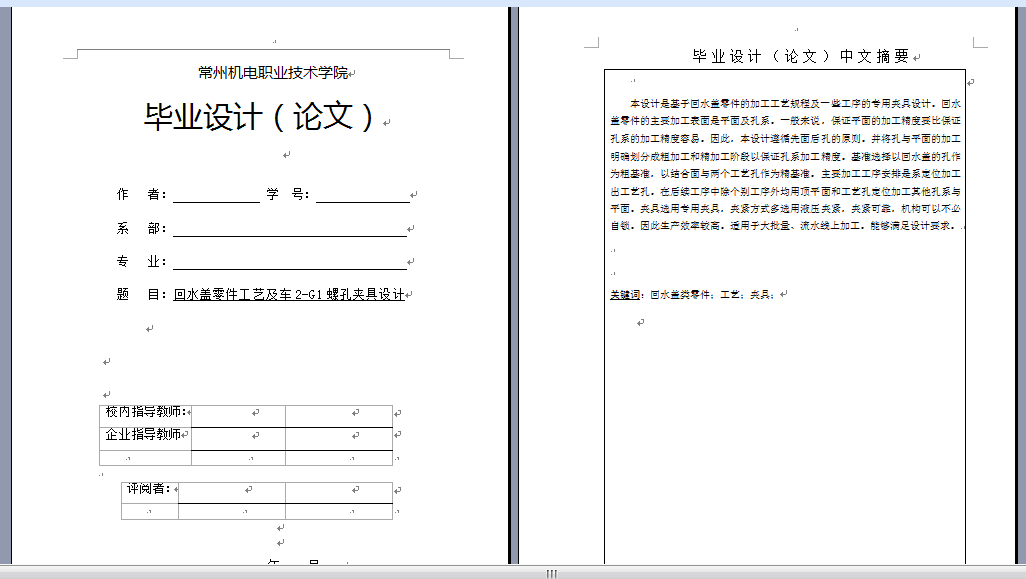

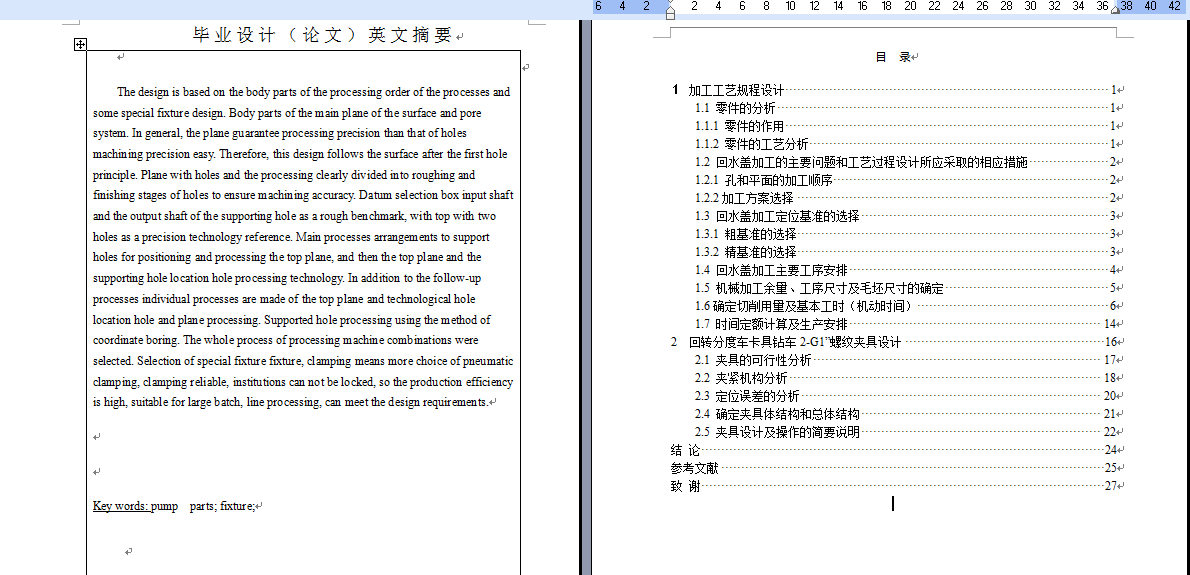

| 3 | 回水盖零件工艺及车2-G1螺孔夹具设计说明书.doc | 2.84M |

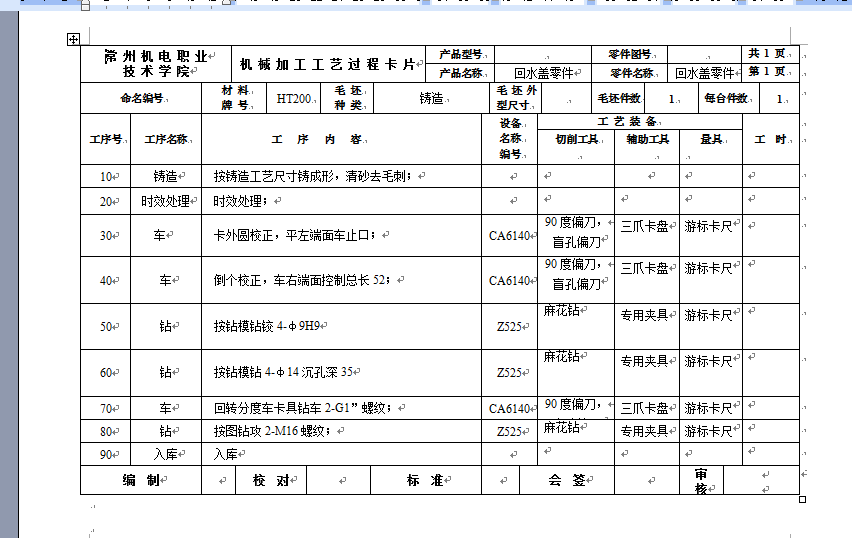

| 4 | 回水盖零件工艺过程卡.doc | 53.50K |

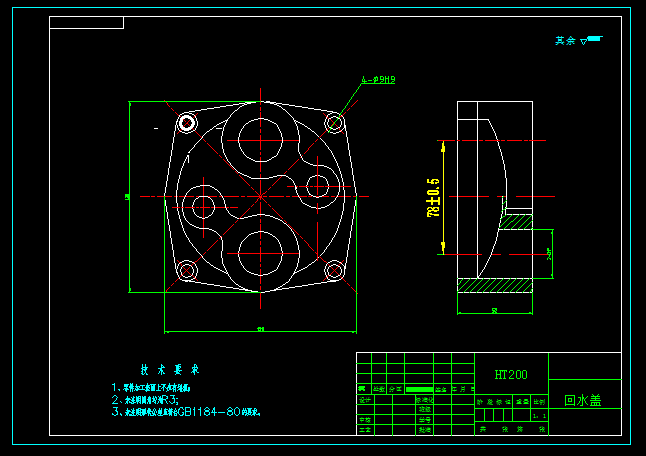

| 5 | 0回水盖.png | 11.35K |
| 6 | 1.png | 33.56K |
| 7 | 2.png | 47.46K |
| 8 | 3.png | 63.18K |

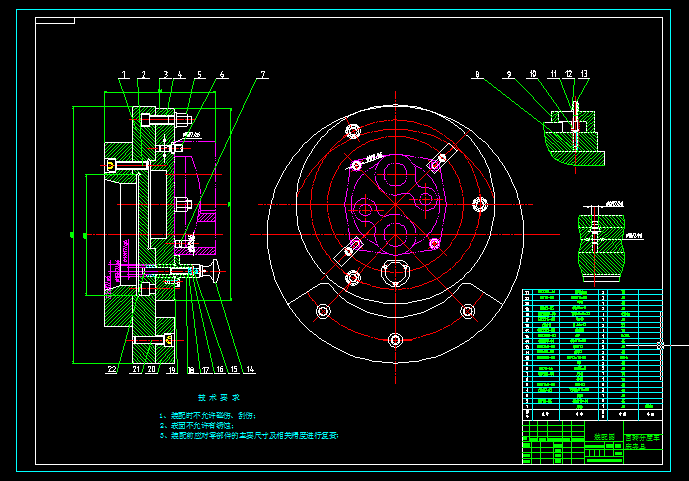

| 9 | 回转分度车床夹具装配图.png | 26.23K |

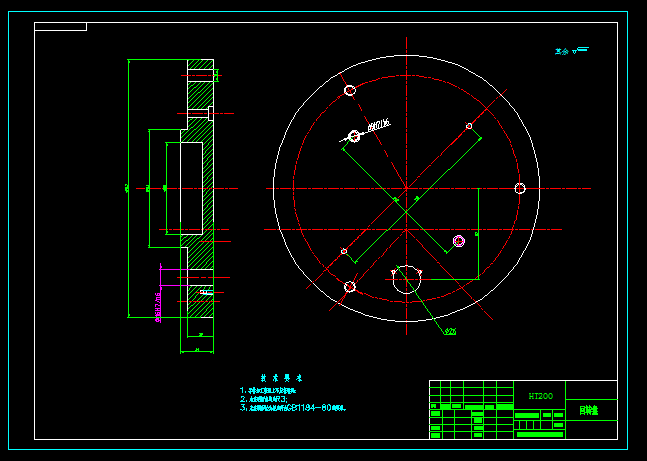

| 10 | 回转盘.png | 10.84K |

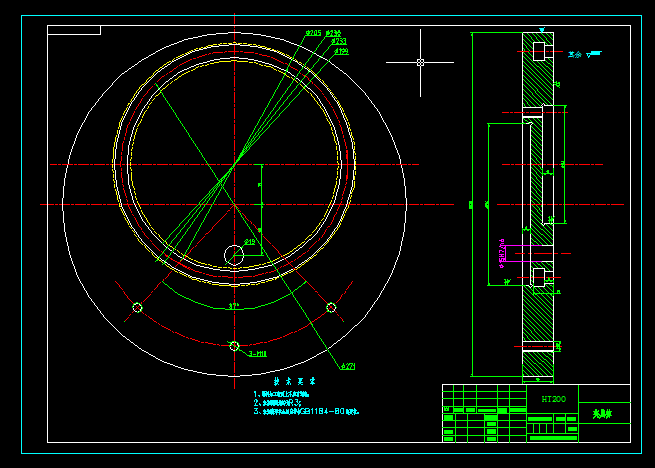

| 11 | 夹具体.png | 16.26K |
| 12 | 工序卡.png | 37.25K |
| 13 | 过程卡.png | 32.03K |
| 14 | 连接盘.png | 10.50K |

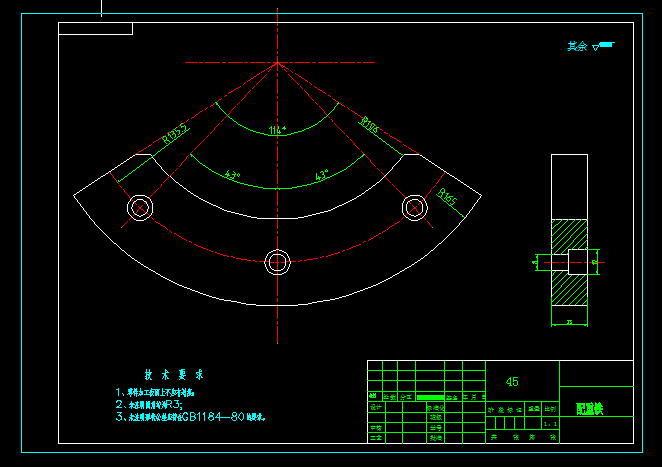

| 15 | 配重铁.png | 12.16K |
此图纸下载需要200金币
立即下载
发布者
模型信息
图纸ID：975830
图纸格式：dwg
文件大小：2.99M
所需金币：200
上传时间：2024-03-02 00:14:10
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2000
