连接片冲孔落料模（CAD图+SW三维）_SOLIDWORKS 2015_模型图纸下载

首页

图库

工程师

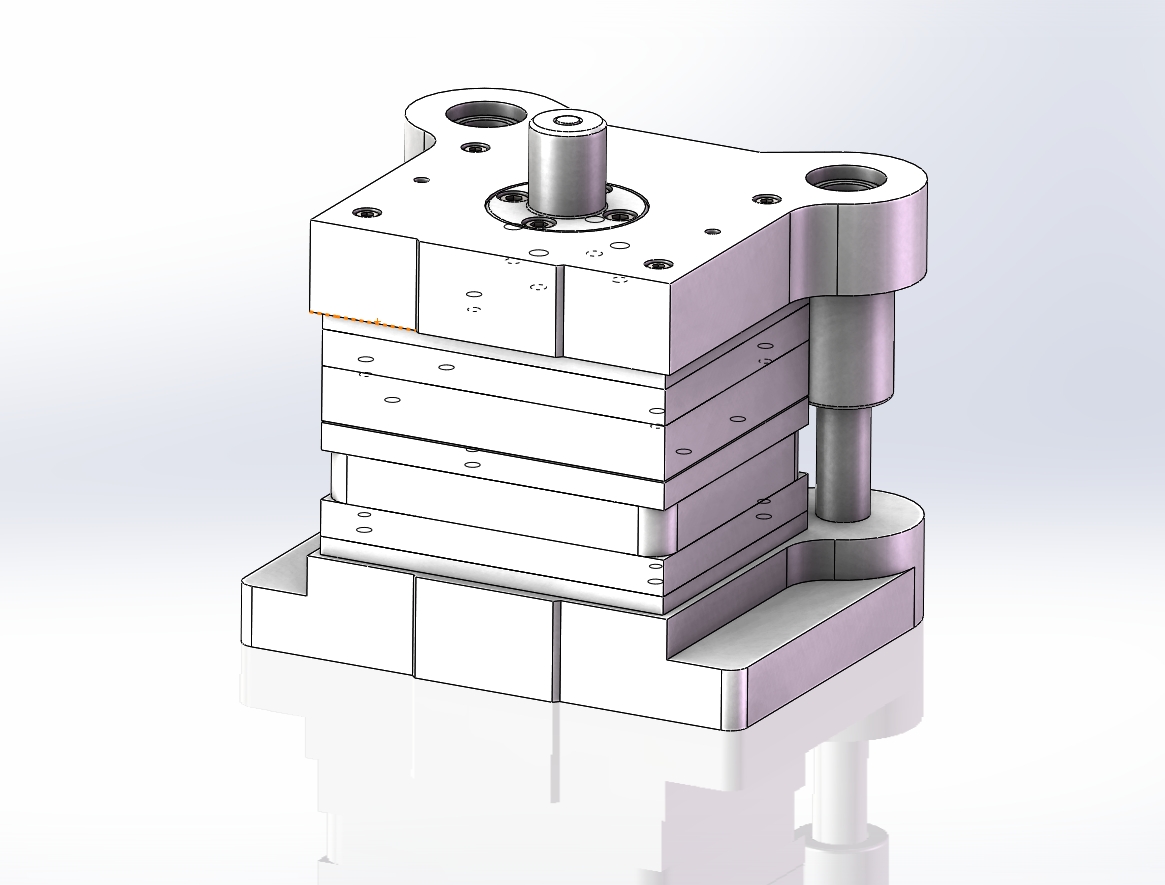

连接片冲孔落料模（CAD图+SW三维）（ID:986710）

设备部件 / 模具类 / 连接片冲孔落料模（CAD图+SW三维）

©原创

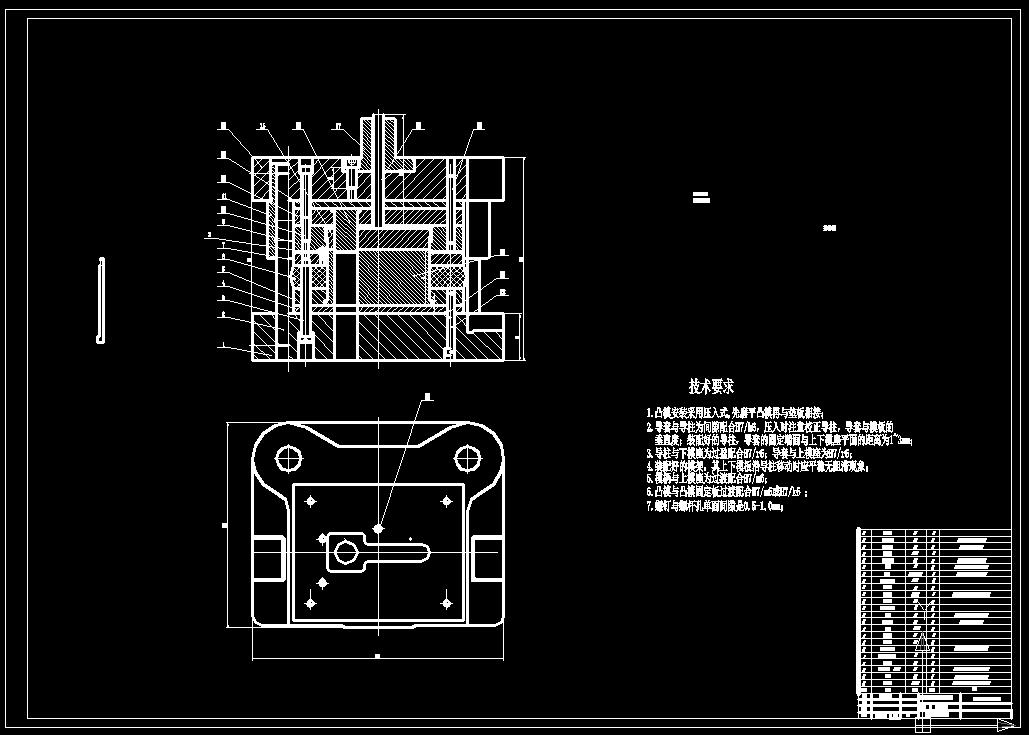

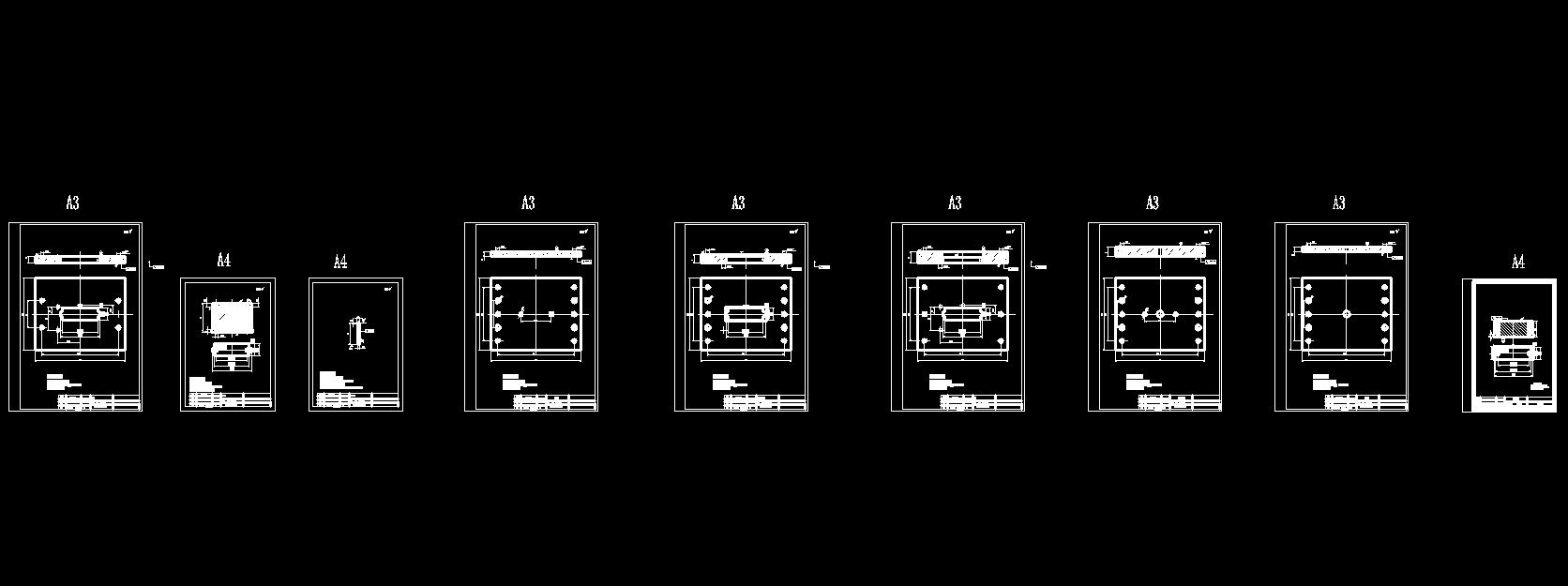

平面图

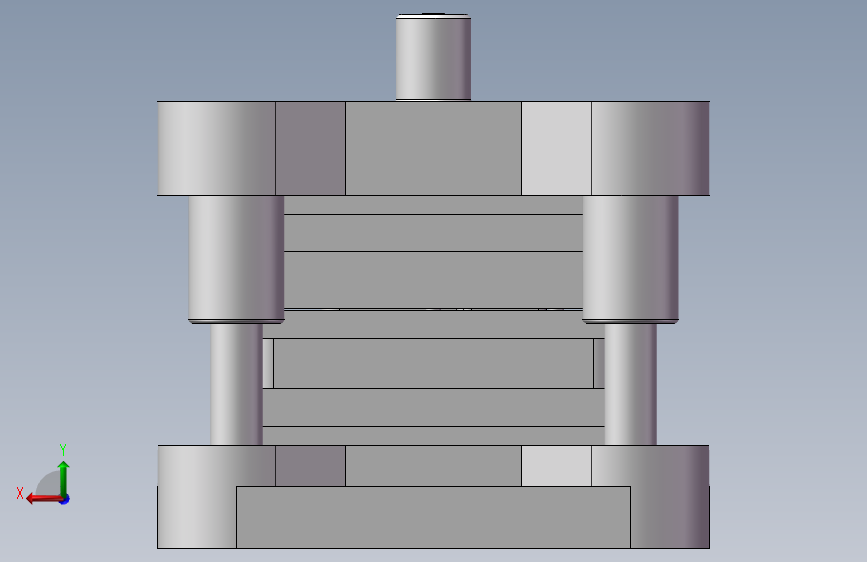

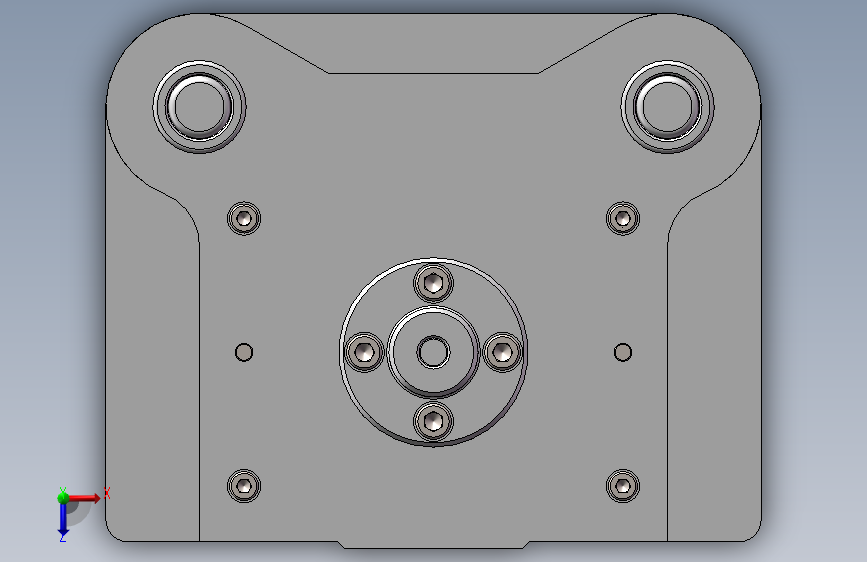

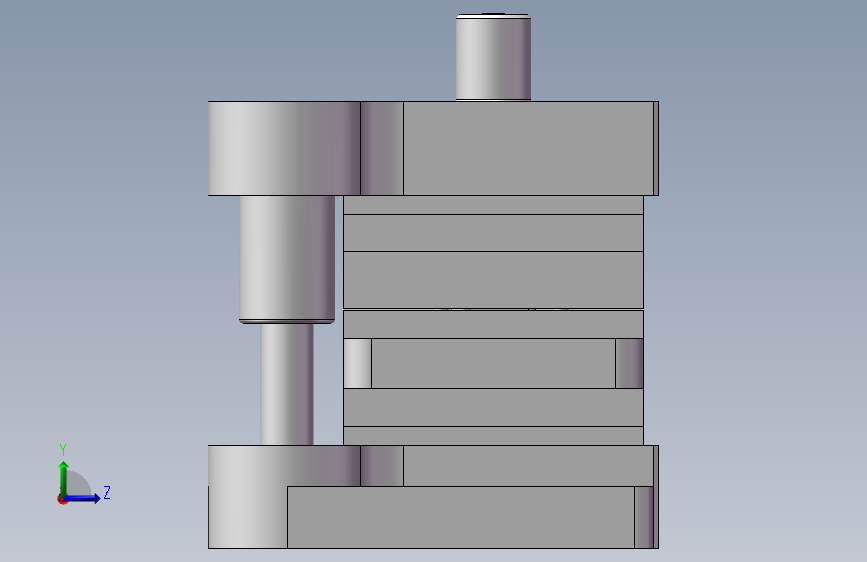

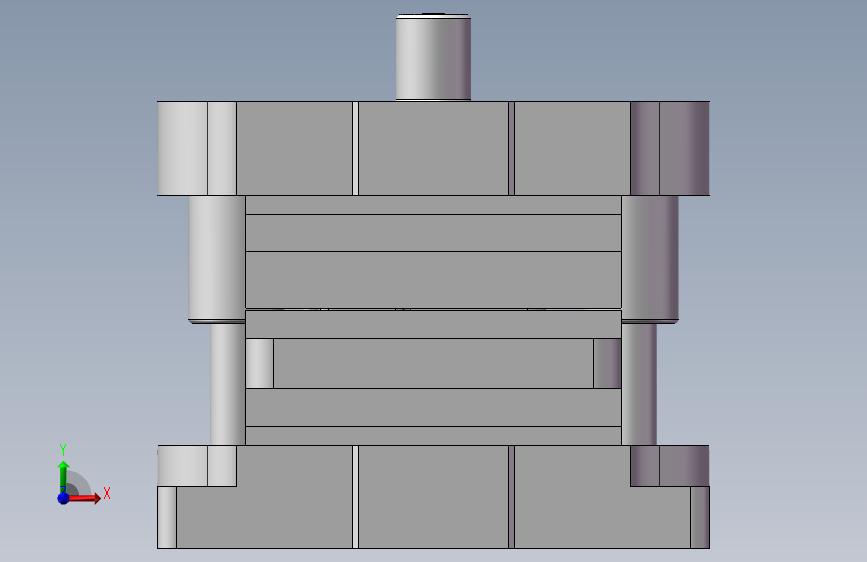

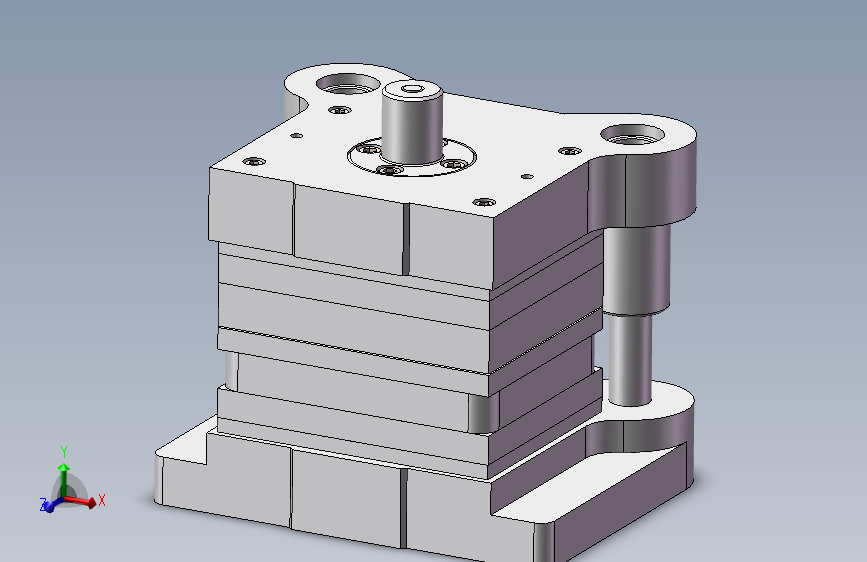

3D视图

文件列表

#	文件名称	文件大小
1	17094381476728.zip	4.41M
2	冲压1.dwg	308.34K
3	装配体.STEP	1.66M
4	B18.3.1M-10x1.5x25HexSHCS--25CHX.sldprt	210.08K
5	B18.3.1M-8x1.25x65HexSHCS--28CHX.sldprt	190.82K
6	B18.3.1M-8x1.25x80HexSHCS--28CHX.sldprt	181.84K
7	GB_CONNECTING_PIECE_PIN_DP8X70.sldprt	110.39K
8	GB_CONNECTING_PIECE_PIN_DP8X80.sldprt	113.29K
9	上固定板.SLDPRT	86.02K
10	上垫板.SLDPRT	65.48K

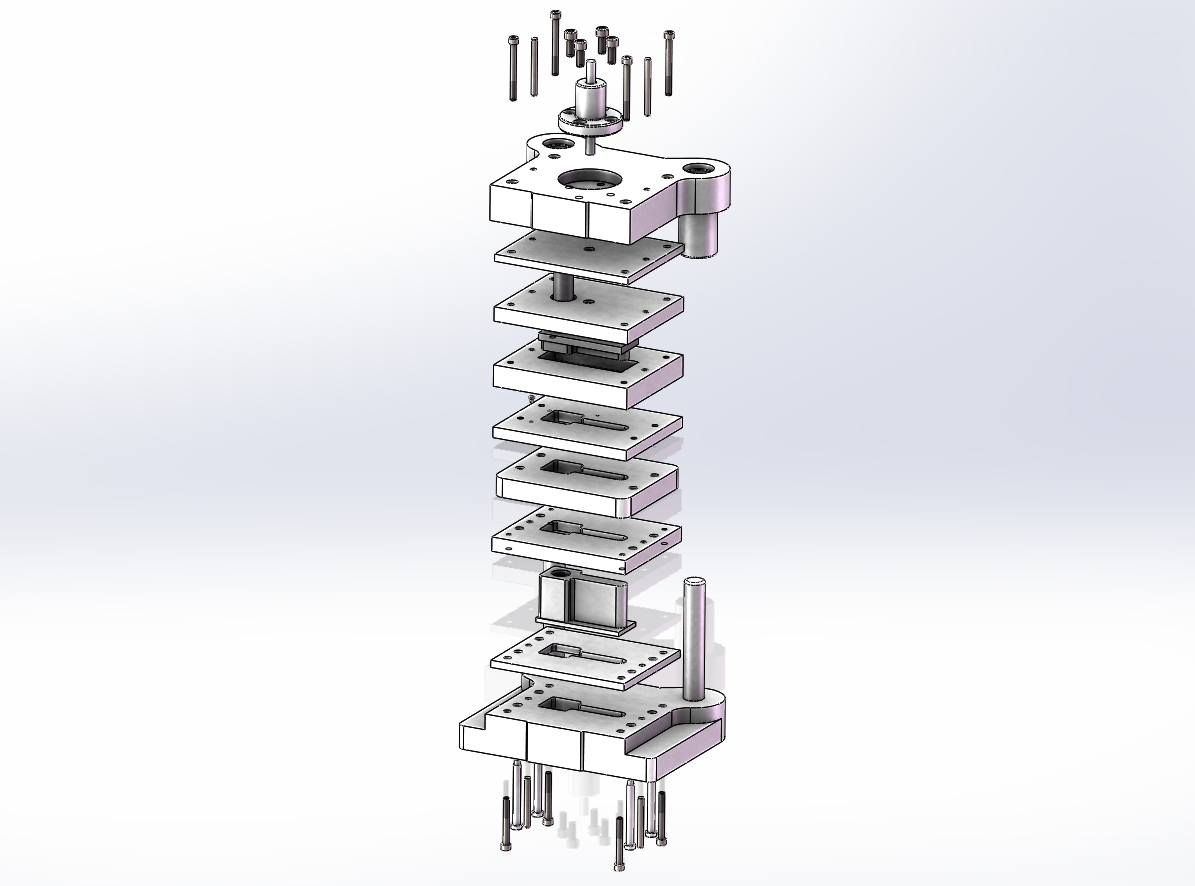

11	上模.SLDASM	286.74K
12	上模座.SLDPRT	134.14K
13	下垫板.SLDPRT	90.74K
14	下模.SLDASM	217.19K
15	下模座.SLDPRT	194.68K
16	冲孔凸模.SLDPRT	53.00K
17	凸凹模.SLDPRT	84.08K
18	凸模固定板.SLDPRT	112.74K

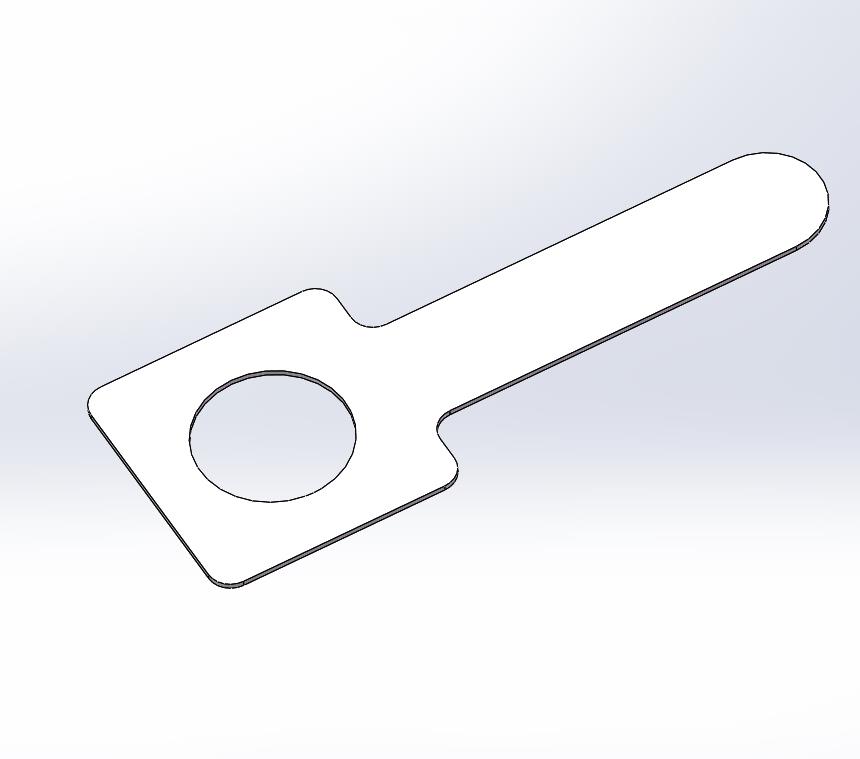

19	凹模.SLDPRT	113.83K
20	卸料板.SLDPRT	98.67K
21	卸料螺钉.SLDPRT	67.31K
22	导套.SLDPRT	144.18K
23	导柱.SLDPRT	56.51K
24	工件.SLDPRT	65.59K
25	打杆.SLDPRT	41.38K
26	挡料销.SLDPRT	64.50K
27	推板.SLDPRT	76.57K
28	模柄.SLDPRT	116.46K
29	橡胶.SLDPRT	86.39K
30	装配体.SLDASM	420.77K
31	360截图20240303114745167.jpg	98.56K
32	360截图20240303114824112.jpg	57.23K
33	360截图20240303114836732.jpg	45.45K
34	360截图20240303114846529.jpg	50.16K
35	360截图20240303114858672.jpg	75.80K
36	360截图20240303114957333.jpg	24.48K
37	微信截图_20231106204517.jpg	200.08K
38	微信截图_20231106204538.jpg	223.20K
