1.5米旋挖截齿捞砂钻斗（全套图纸）CAD_AutoCAD 2010_模型图纸下载

首页

图库

工程师

1.5米旋挖截齿捞砂钻斗（全套图纸）CAD（ID:989579）

机械设备 / 非标机械 / 1.5米旋挖截齿捞砂钻斗（全套图纸）CAD

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17094712866974.zip	3.74M

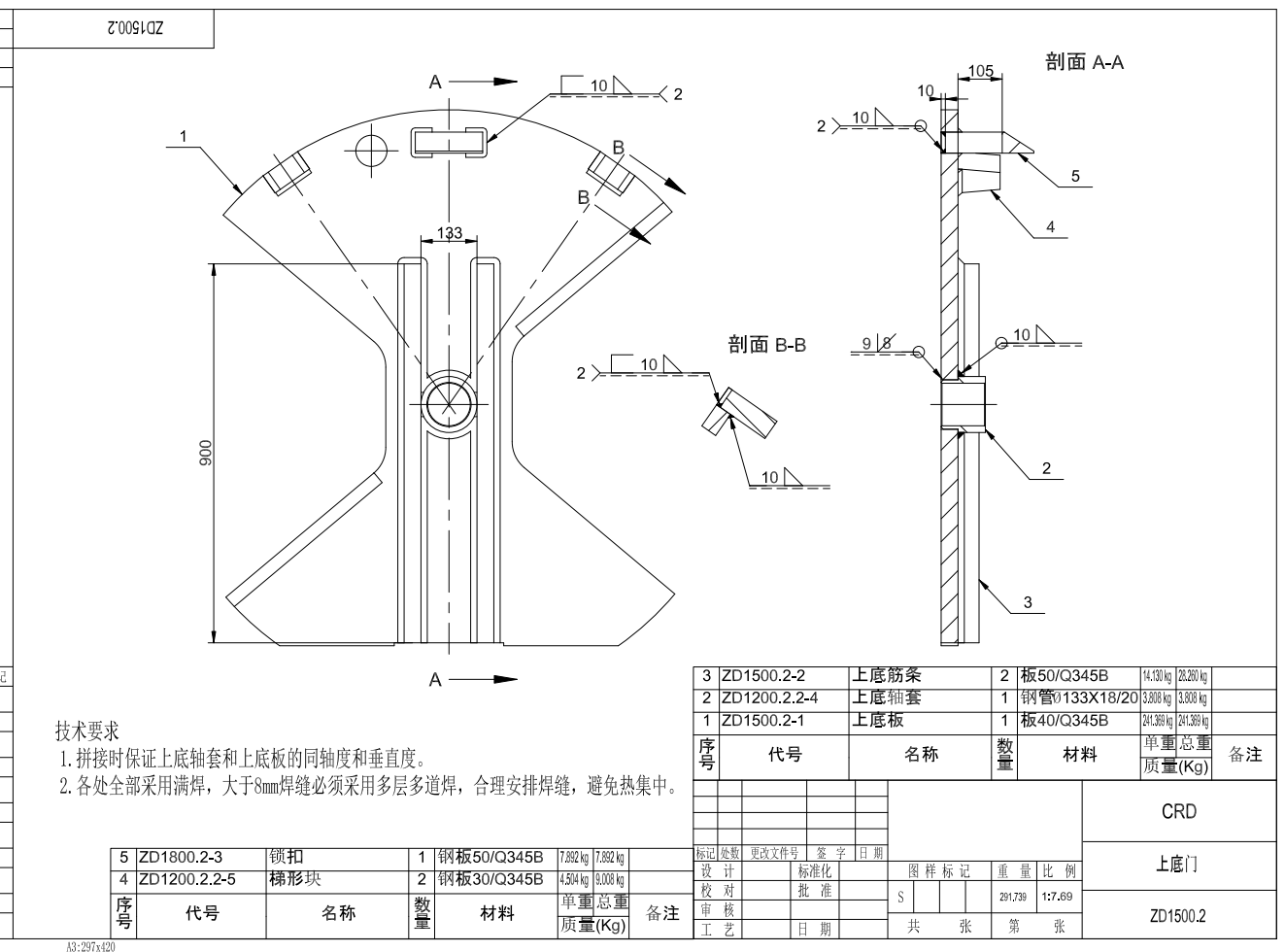

2	ZD1500.2上底门.png	162.53K

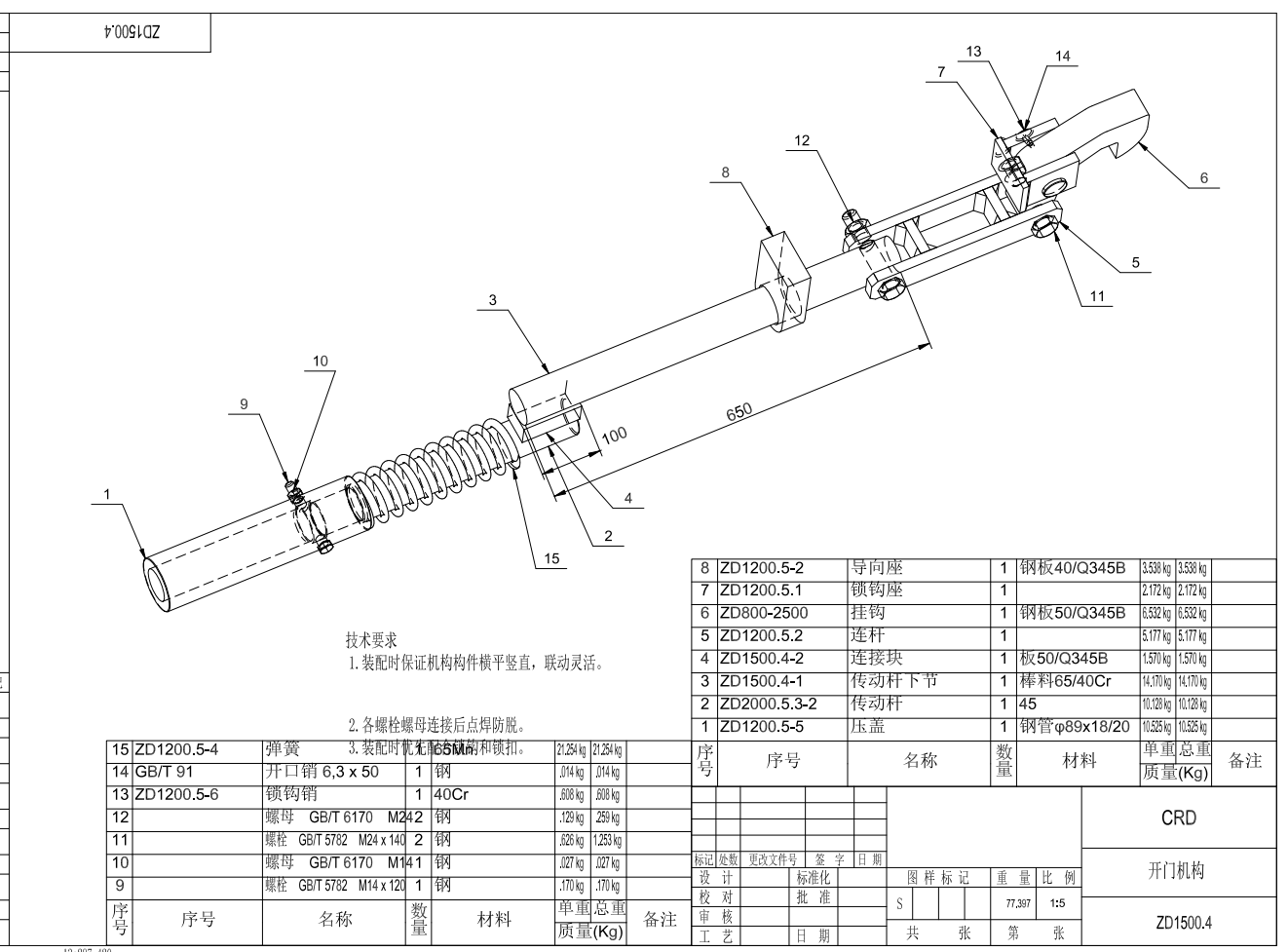

3	ZD1500.4开门机构.png	205.84K

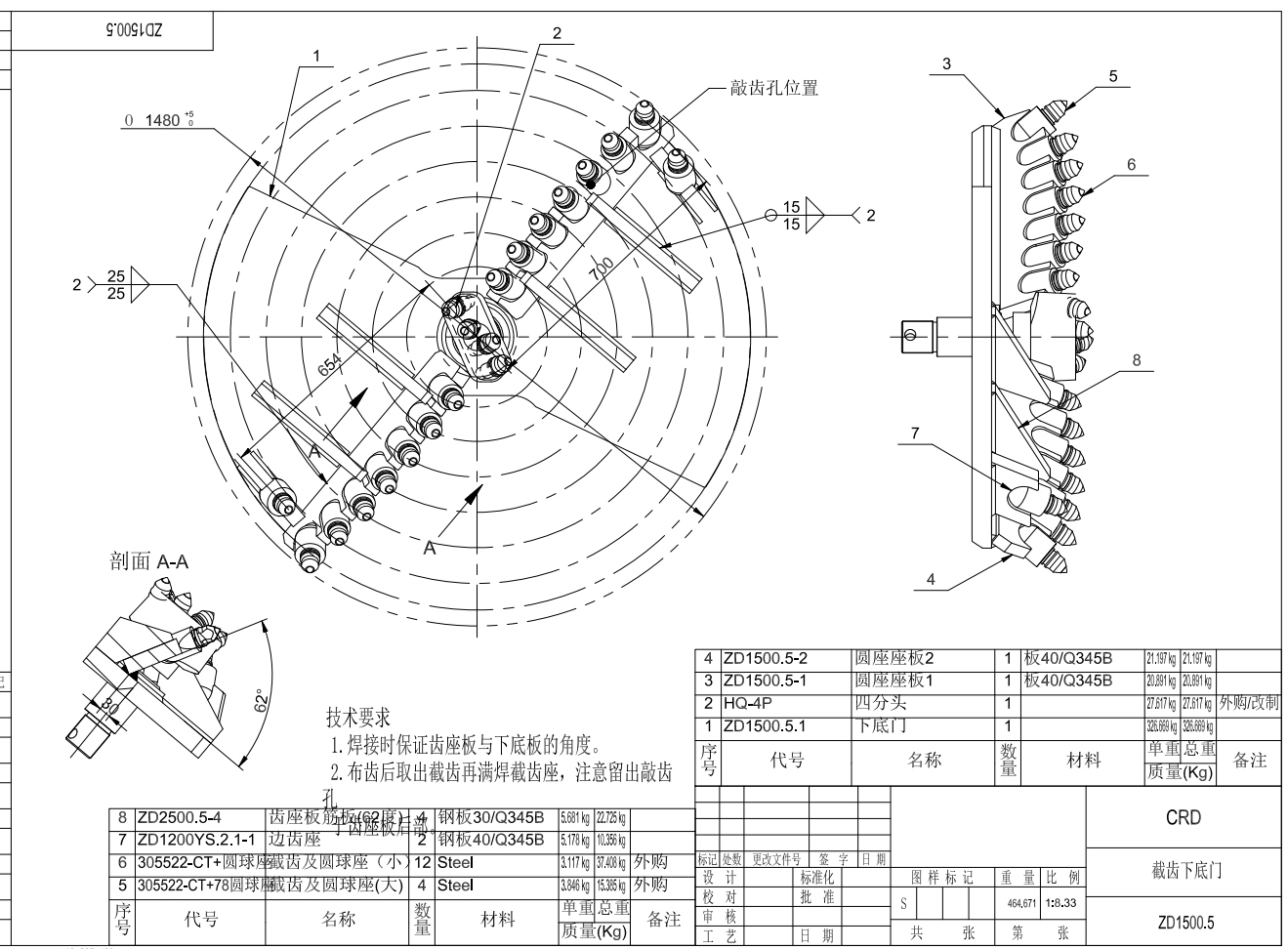

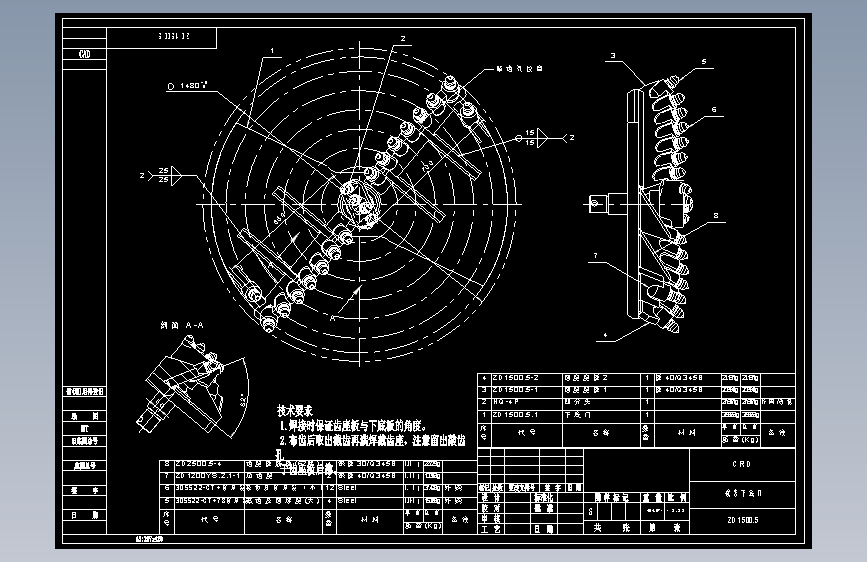

4	ZD1500.5截齿下底门.png	280.66K
5	微信截图_20230823175312.png	61.81K

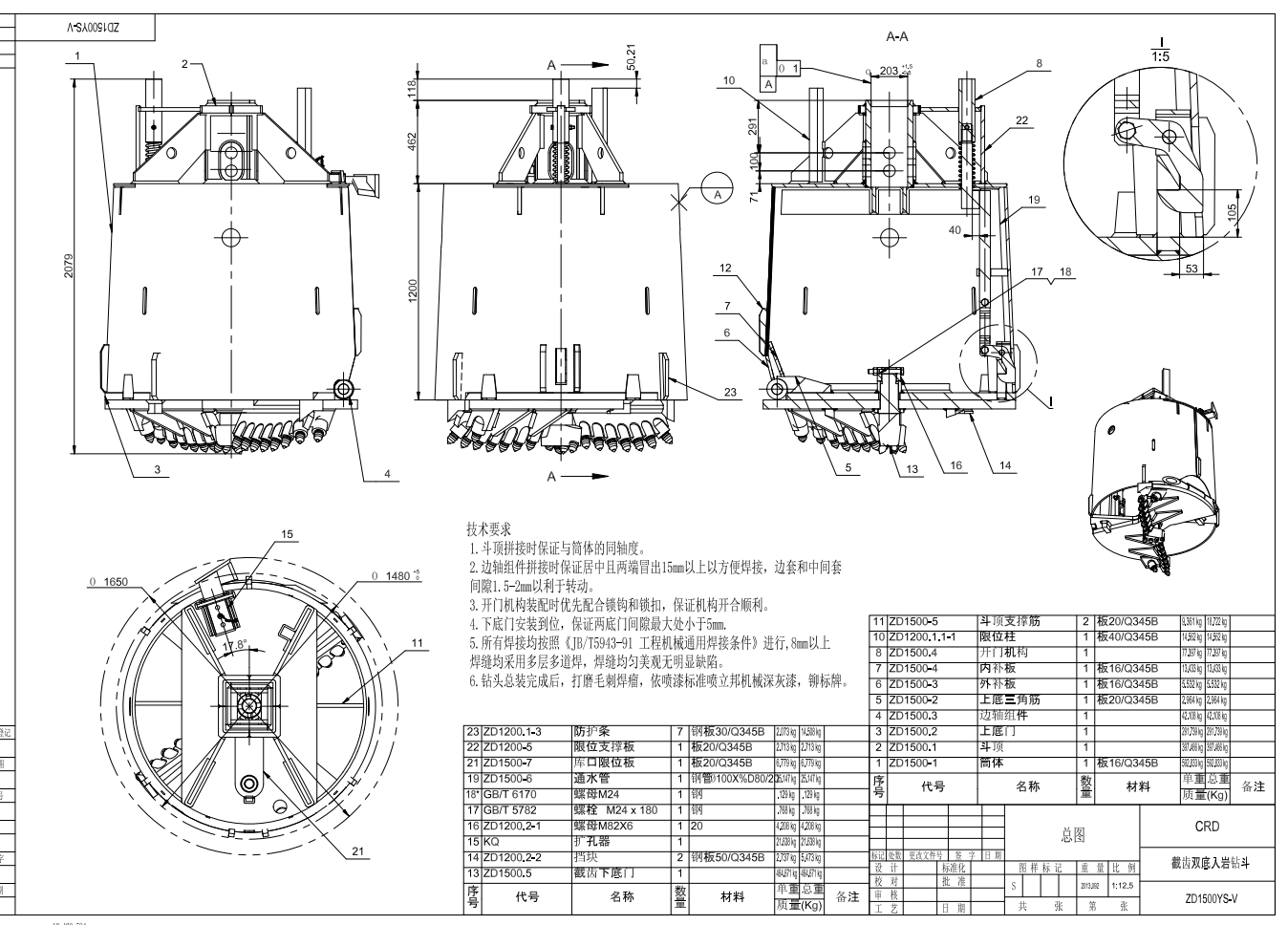

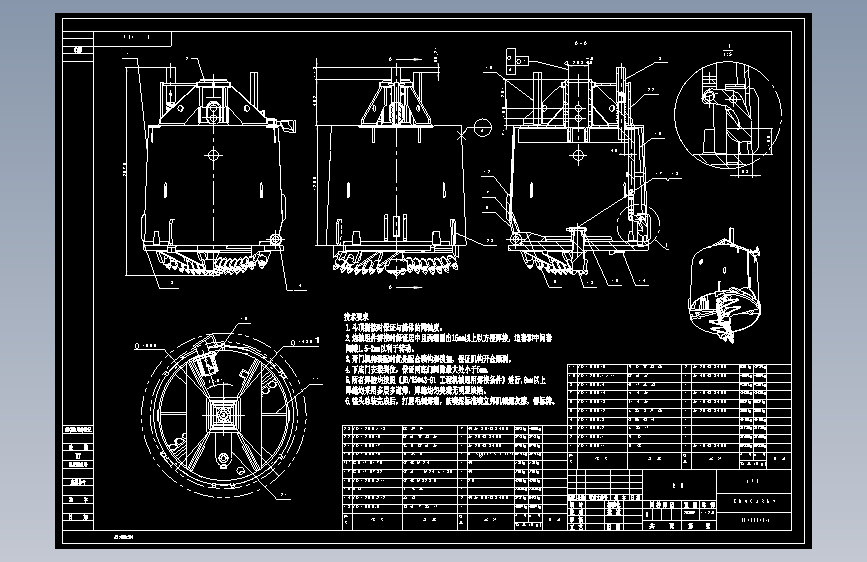

6	截齿捞沙斗ZD1500.png	312.11K
7	FKB200-01库体板.dwg	85.79K
8	FKB200-02筋板.dwg	68.87K
9	FKB200-3销孔筋.dwg	69.37K
10	KQ扩孔器.dwg	102.56K
11	ZD1200-5限位支撑板.dwg	36.02K
12	ZD1200.1-3防护条.dwg	76.50K
13	ZD1200.1.1-1限位柱.dwg	64.06K
14	ZD1200.1.1.3-1销孔板.dwg	45.46K
15	ZD1200.1.1.3-2加强筋.dwg	41.69K
16	ZD1200.1.1.3-3侧板.dwg	36.71K
17	ZD1200.1.1.3扩孔器座.dwg	85.31K
18	ZD1200.2-1螺母M82X6.dwg	74.59K
19	ZD1200.2-2挡块.dwg	68.96K
20	ZD1200.2.1.1-2芯轴.dwg	72.22K
21	ZD1200.2.1.1-3下底芯轴焊环.dwg	65.00K
22	ZD1200.2.2-4上底轴套.dwg	70.03K
23	ZD1200.2.2-5梯形块.dwg	83.60K
24	ZD1200.3-1销孔板.dwg	43.86K
25	ZD1200.3-2扩孔刮板1.dwg	39.34K
26	ZD1200.3-3扩孔刮板2.dwg	40.92K
27	ZD1200.3扩孔器.dwg	75.53K
28	ZD1200.4-1小链.dwg	47.72K
29	ZD1200.4销链.dwg	69.58K
30	ZD1200.5-1挂钩.dwg	73.19K
31	ZD1200.5-2导向座.dwg	68.74K
32	ZD1200.5-4弹簧.dwg	106.16K
33	ZD1200.5-5压盖.dwg	81.71K
34	ZD1200.5-6锁钩销.dwg	41.64K
35	ZD1200.5.1-1耳板.dwg	37.03K
36	ZD1200.5.1-2盖板.dwg	35.98K
37	ZD1200.5.1锁钩座.dwg	76.32K
38	ZD1200.5.2-1板1.dwg	72.43K
39	ZD1200.5.2-2筋.dwg	71.59K
40	ZD1200.5.2连杆.dwg	75.79K
41	ZD1200YS.2.1-1边齿座.dwg	67.71K
42	ZD1500-1桶体展开图.dwg	68.53K
43	ZD1500-1桶体展开图.dxf	36.04K

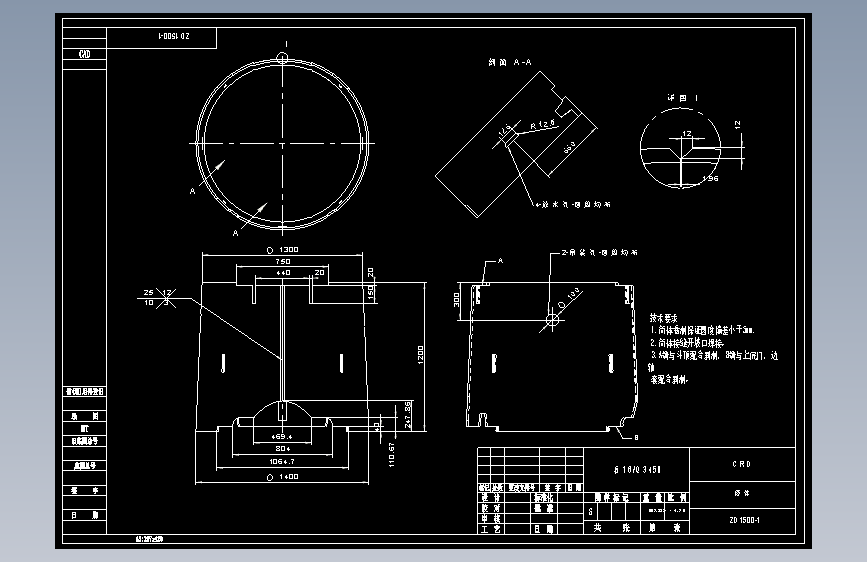

44	ZD1500-1筒体焊接图.dwg	131.17K
45	ZD1500-2上底三角筋.dwg	41.12K
46	ZD1500-3外补板.dwg	67.65K
47	ZD1500-4内补板.dwg	69.06K
48	ZD1500-5斗顶支撑筋.dwg	66.03K
49	ZD1500-6通水管.dwg	40.00K
50	ZD1500-7库口限位板.dwg	38.66K
51	ZD1500.1-1库体筋板.dwg	80.97K
52	ZD1500.1.1-1顶板.dwg	73.07K
53	ZD1500.1.1-2长支撑板.dwg	77.93K
54	ZD1500.1.1-3短支撑板.dwg	75.11K

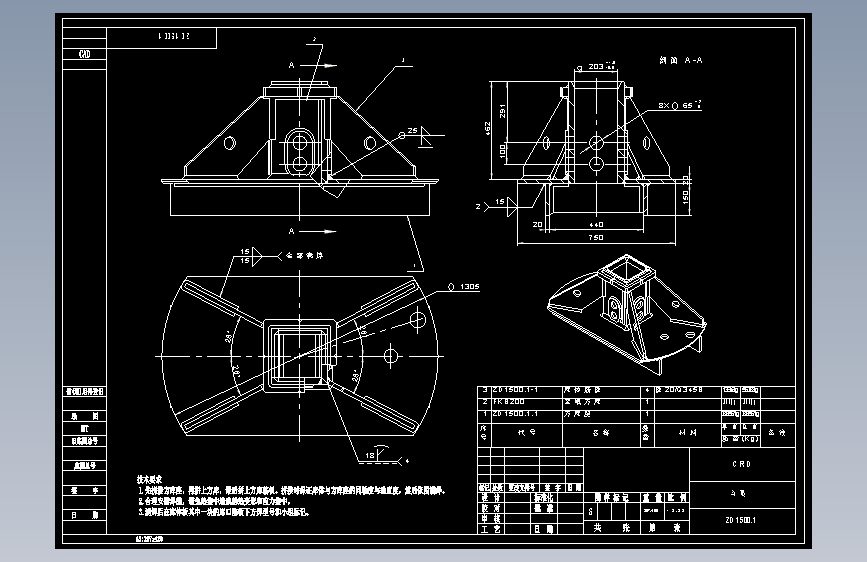

55	ZD1500.1斗顶.dwg	153.68K
56	ZD1500.2-1上底板.dwg	82.81K
57	ZD1500.2-2上底筋条.dwg	66.12K
58	ZD1500.2上底门.dwg	100.25K
59	ZD1500.3-1中间套.dwg	42.76K
60	ZD1500.3-2边轴.dwg	77.15K
61	ZD1500.3-3边套.dwg	74.03K
62	ZD1500.3边轴组件.dwg	91.00K
63	ZD1500.4-1传动杆下节.dwg	39.62K
64	ZD1500.4-2连接块.dwg	64.00K
65	ZD1500.4开门机构.dwg	152.85K
66	ZD1500.5-1圆座座板1.dwg	72.31K
67	ZD1500.5-2圆座座板2.dwg	78.07K
68	ZD1500.5.1-1下底板.dwg	73.75K
69	ZD1500.5.1下底门.dwg	80.75K
70	ZD1500.5截齿下底门.dwg	182.48K
71	ZD1500截齿双底入岩钻斗零件明细表.xlsx	16.76K
