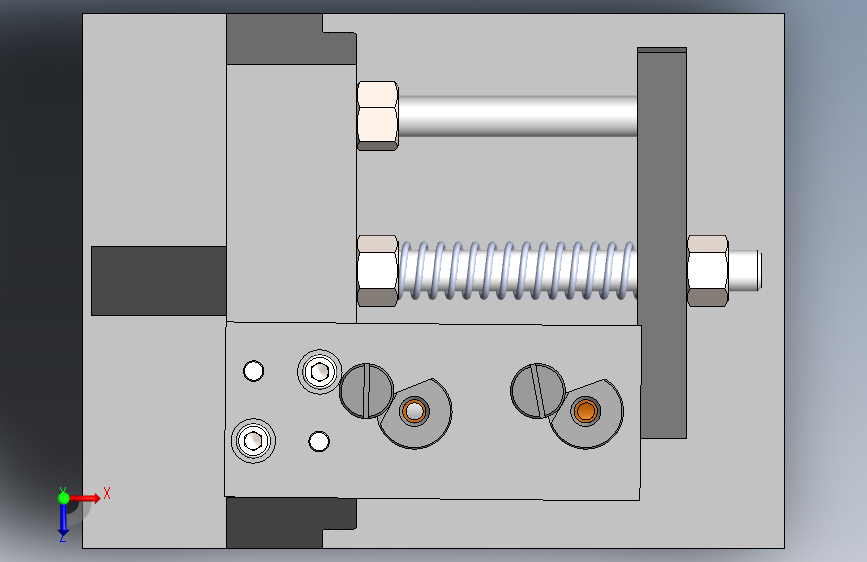

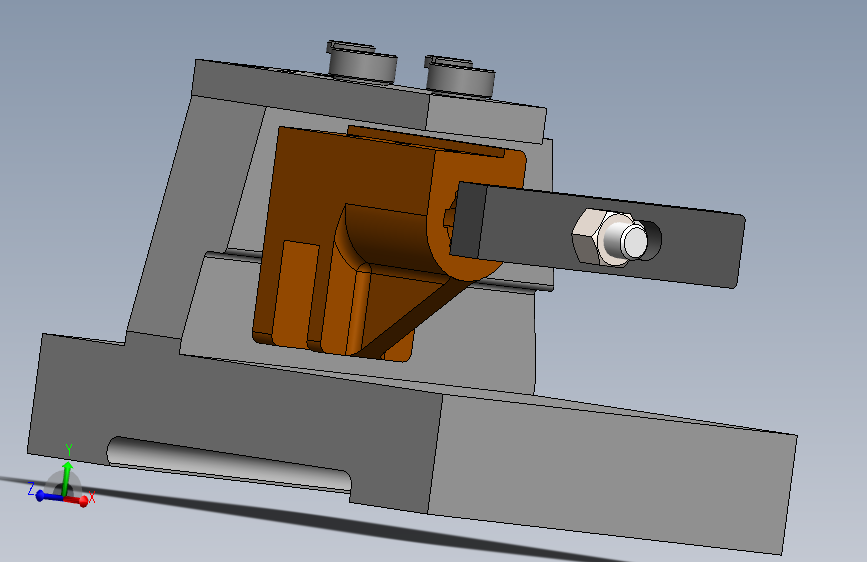

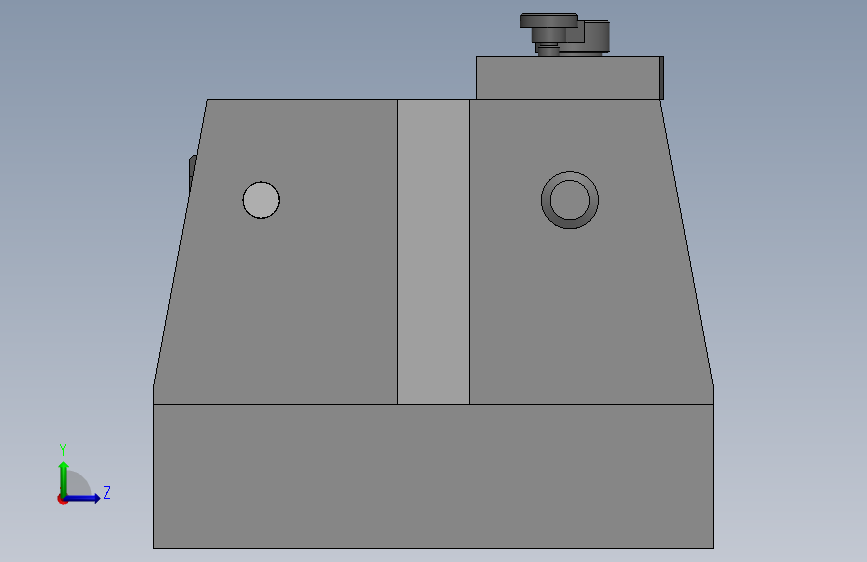

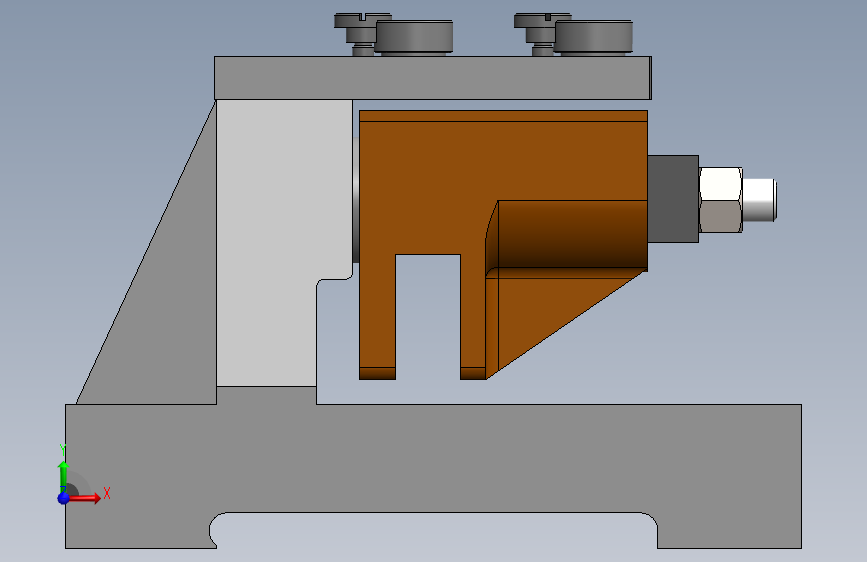

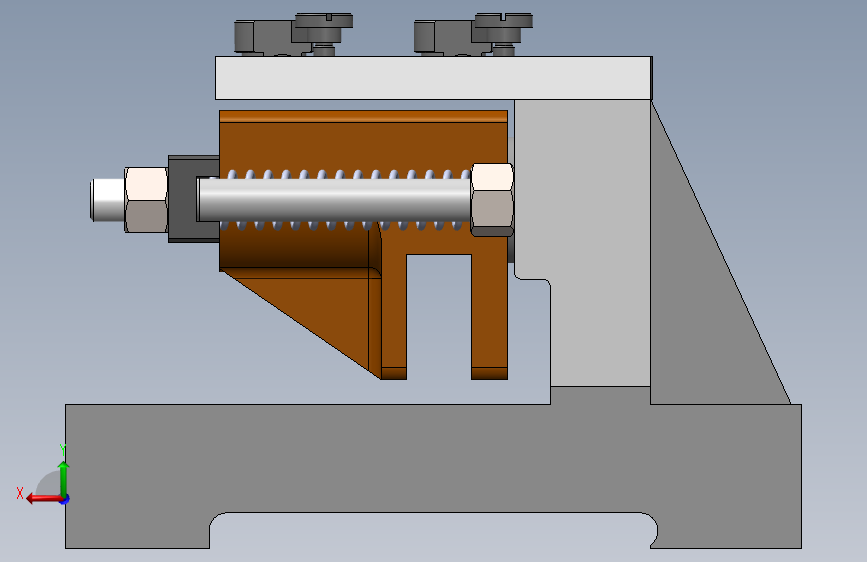

CA6140车床拨叉加工工艺及夹具设计1332093=190
（ID:993050）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

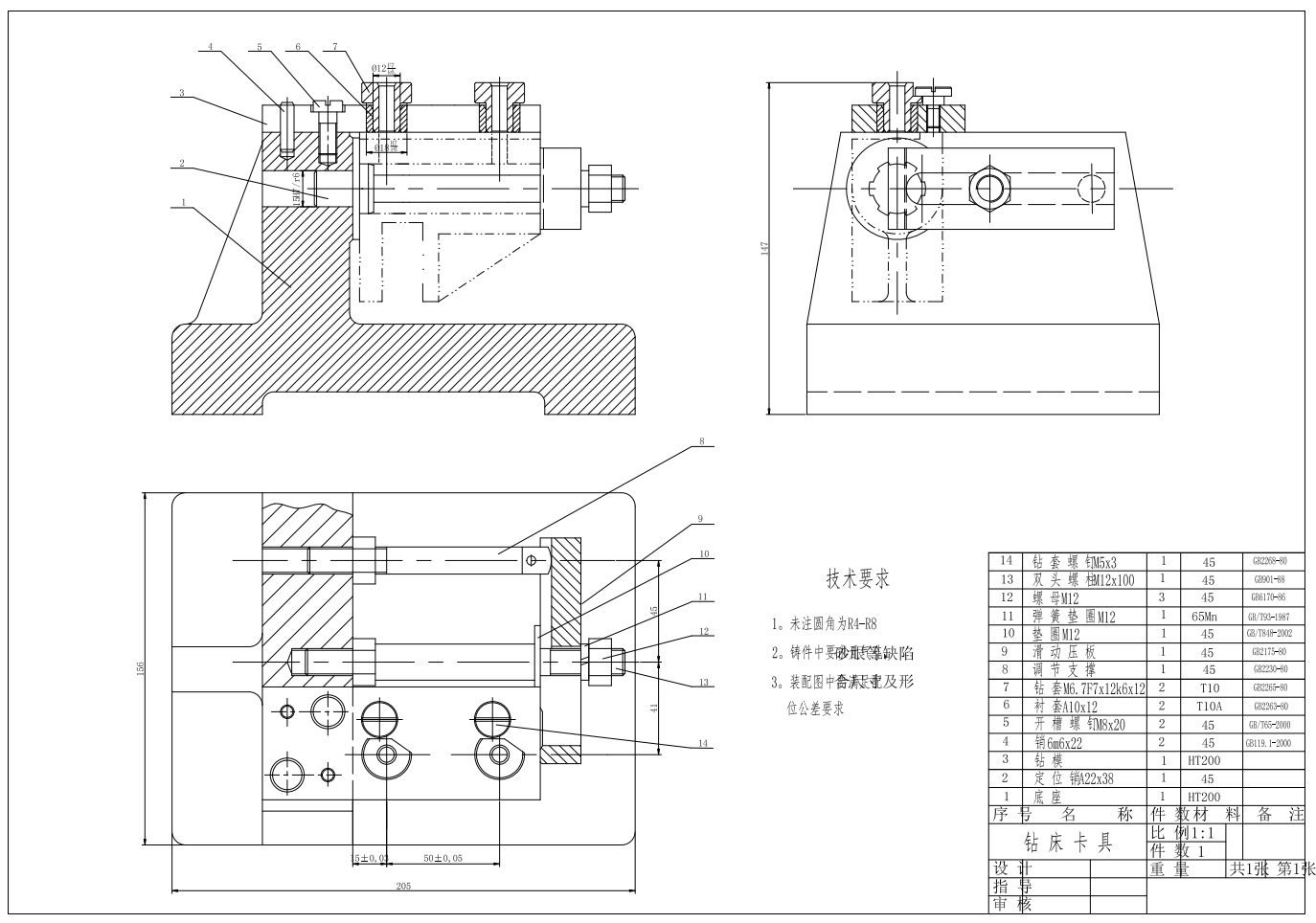

| 1 | A-夹具装配图.png | 157.21K |

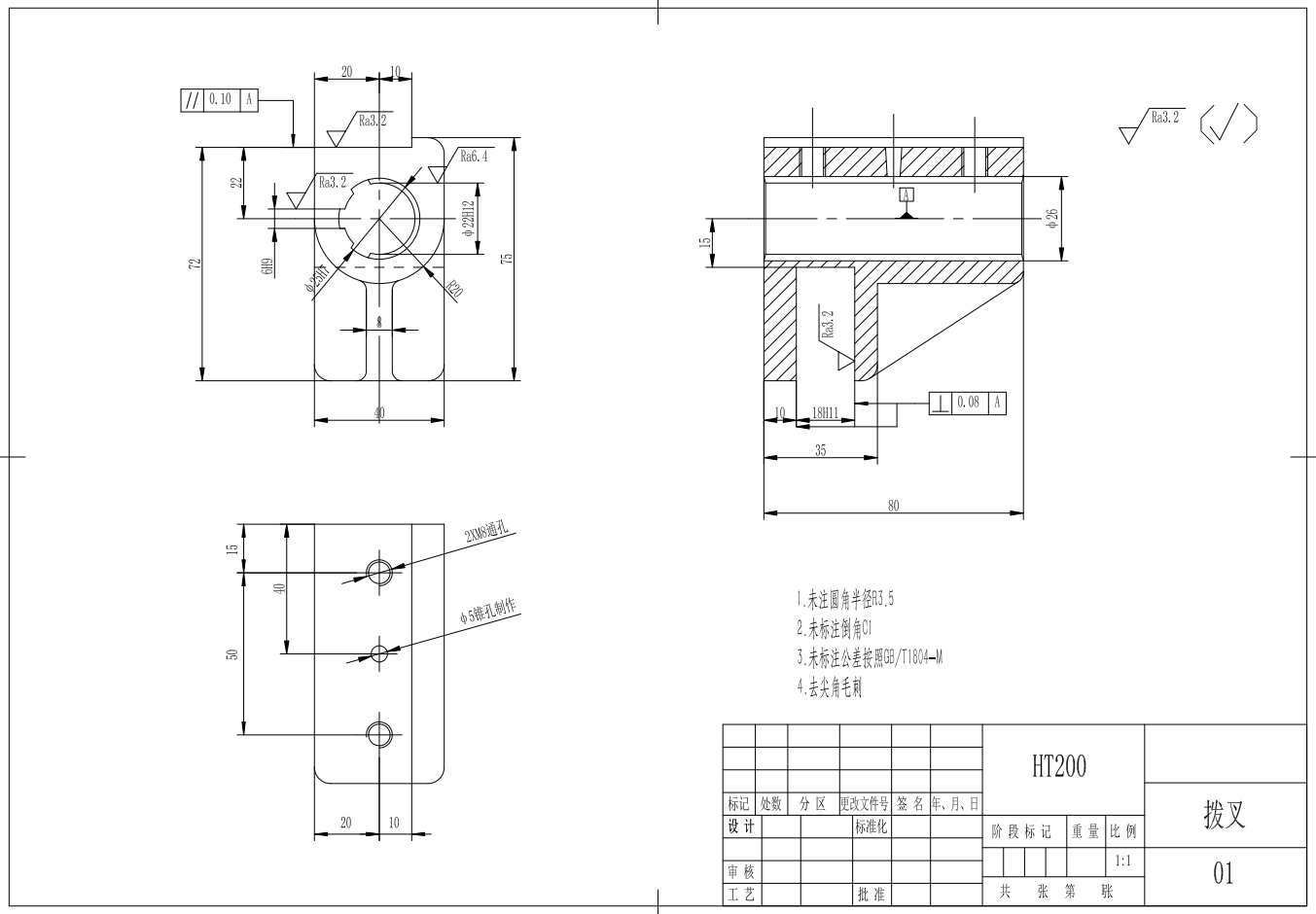

| 2 | A-拨叉零件图.png | 99.82K |
| 3 | 前面.png | 36.25K |

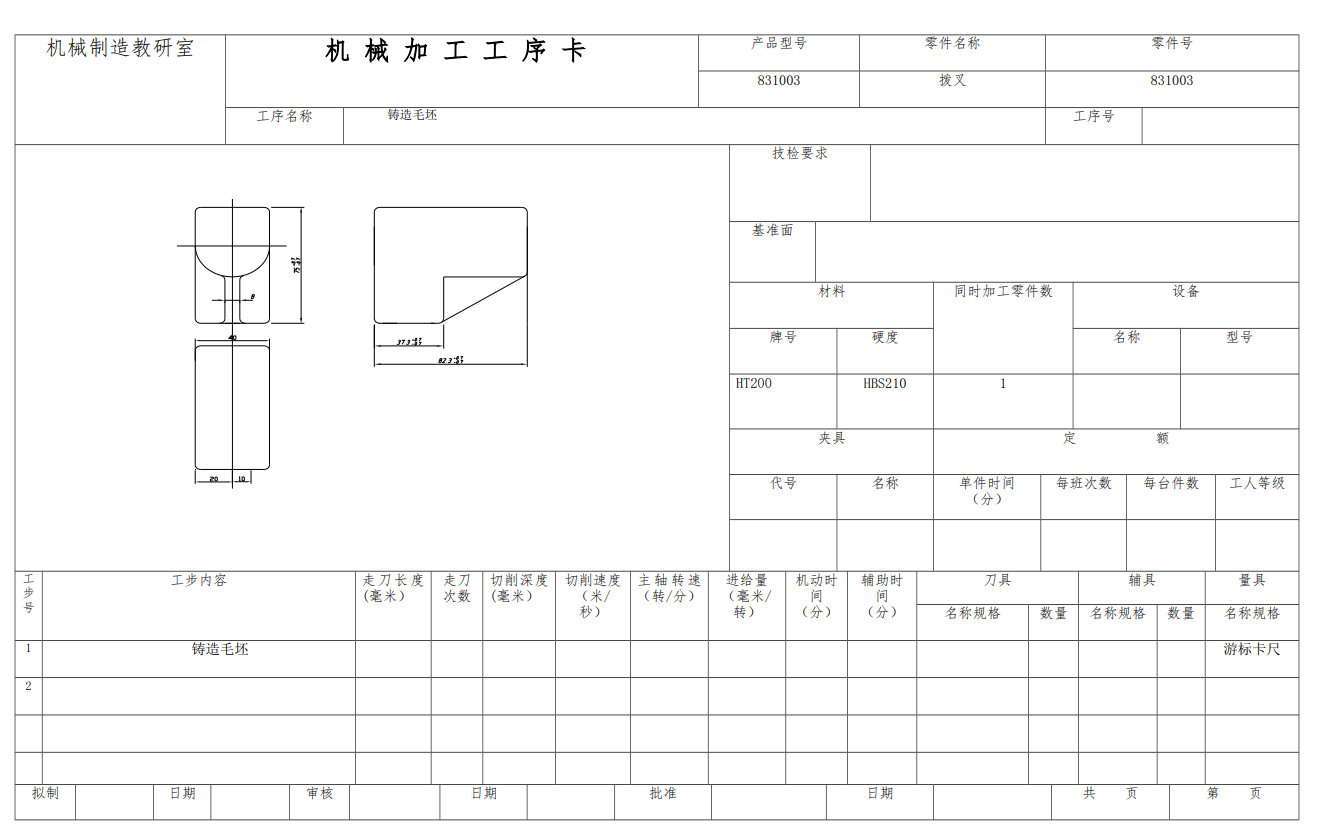

| 4 | 工序卡.png | 106.83K |

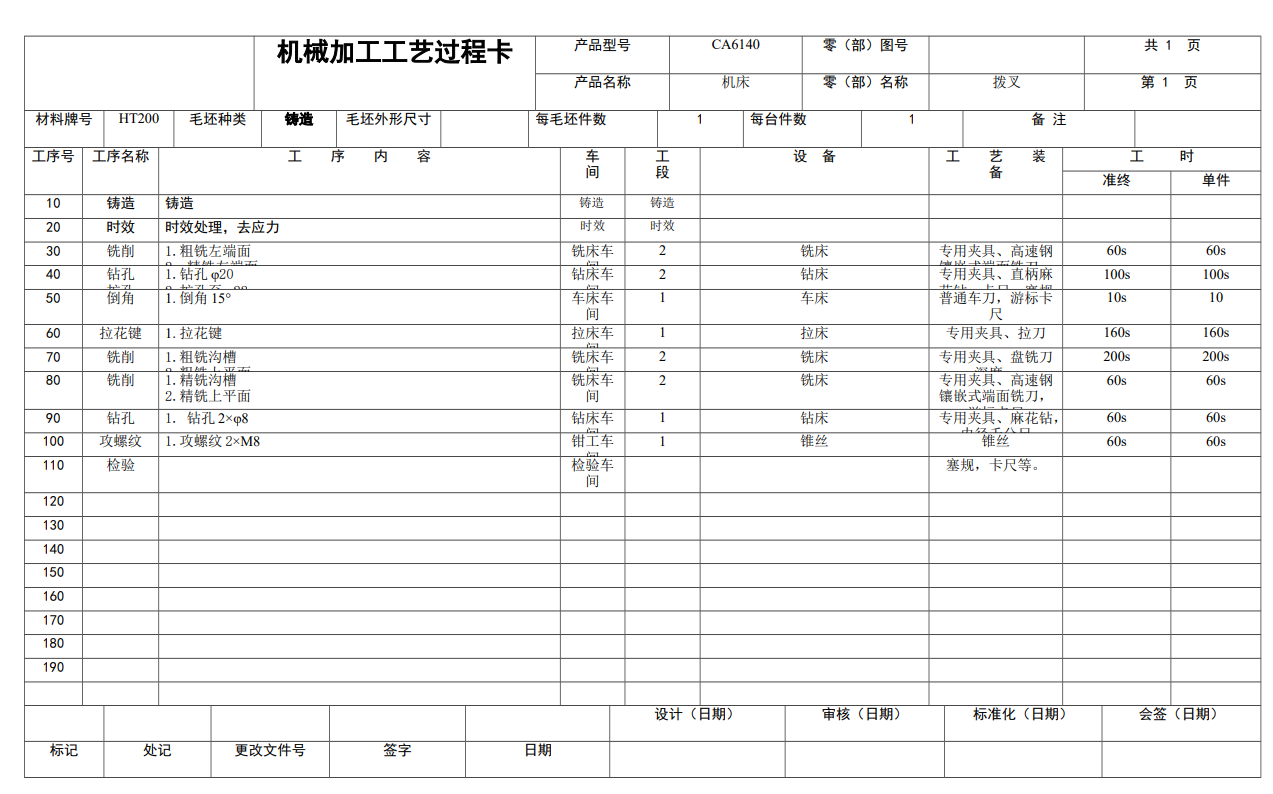

| 5 | 工艺过程卡.png | 164.66K |

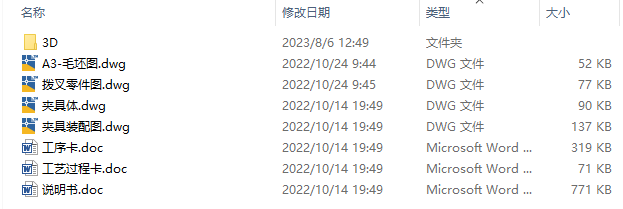

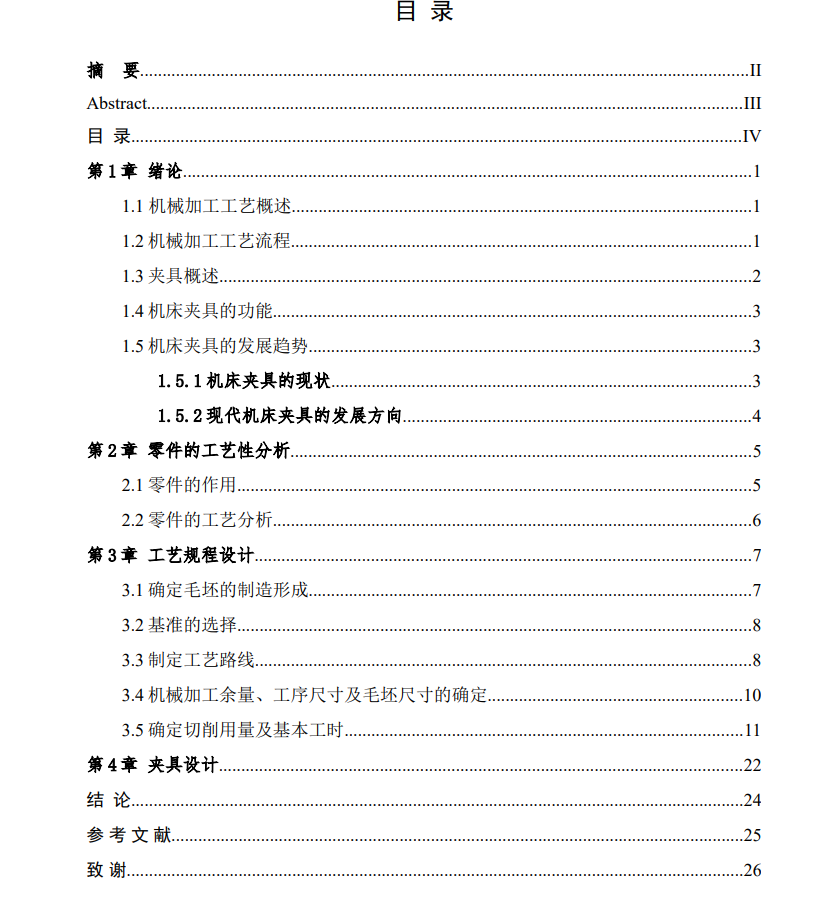

| 6 | 微信截图_20230806144525.png | 15.91K |
| 7 | 说明书目录.png | 99.14K |
| 8 | A3-毛坯图.dwg | 51.38K |
| 9 | 夹具体.dwg | 89.66K |
| 10 | 夹具装配图.dwg | 136.03K |
| 11 | 工序卡.doc | 318.50K |
| 12 | 工艺过程卡.doc | 71.00K |
| 13 | 拨叉零件图.dwg | 76.34K |
| 14 | 说明书.doc | 770.67K |
| 15 | dingweixinzhou.SLDPRT | 130.60K |
| 16 | hexagonnutsgradecgb.sldprt | 1.83M |
| 17 | hexagonsocketheadcapscrewsgb.sldprt | 298.73K |
| 18 | parallelpinshardeningsteelgb.sldprt11.SLDPRT | 156.51K |
| 19 | plainwashers--productgradecgb.sldprt | 372.50K |
| 20 | tanhuang.SLDPRT | 514.75K |
| 21 | yuanzhugan.SLDPRT | 37.02K |
| 22 | yuanzhugan2.SLDPRT | 39.87K |
| 23 | zhichiban.SLDPRT | 78.70K |
| 24 | zuanmoban.SLDPRT | 159.72K |
| 25 | 夹具体.SLDPRT | 172.86K |
| 26 | 夹具装配图.SLDASM | 599.81K |
| 27 | 拨叉.SLDPRT | 156.86K |
| 28 | 340_6.80X12.SLDPRT | 74.06K |
| 29 | 340_6.80X12.STEP | 73.76K |
| 30 | 255_M6X4.SLDPRT | 65.57K |
| 31 | 255_M6X4.STEP | 49.27K |
此图纸下载需要47金币
立即下载
发布者
模型信息
图纸ID：993050
图纸格式：dwg,sldprt,sldasm,step
文件大小：4.18M
所需金币：47
上传时间：2024-03-03 23:32:49
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2019
