葵花饼脱粒葵花脱粒机三维SW+CAD+说明书（ID:993590）

机械设备 / 非标机械 / 葵花饼脱粒葵花脱粒机三维SW+CAD+说明书

©非原创

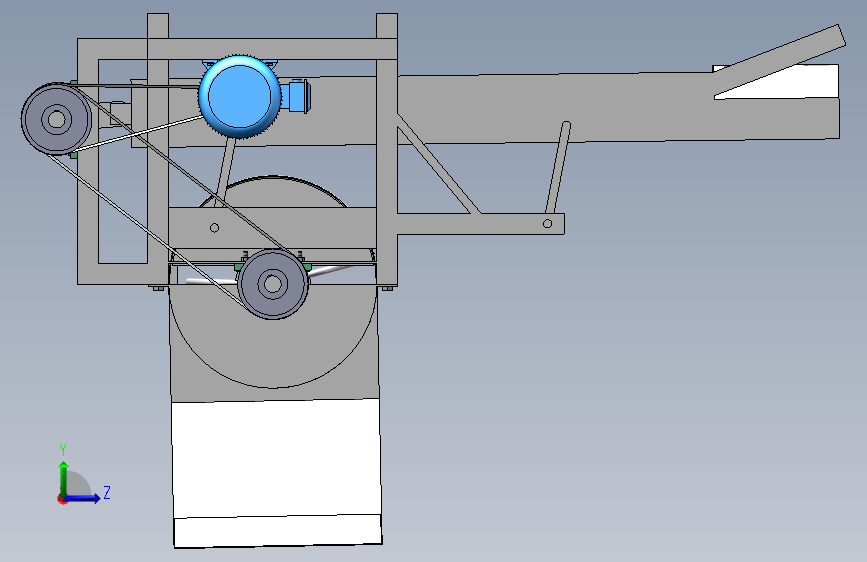

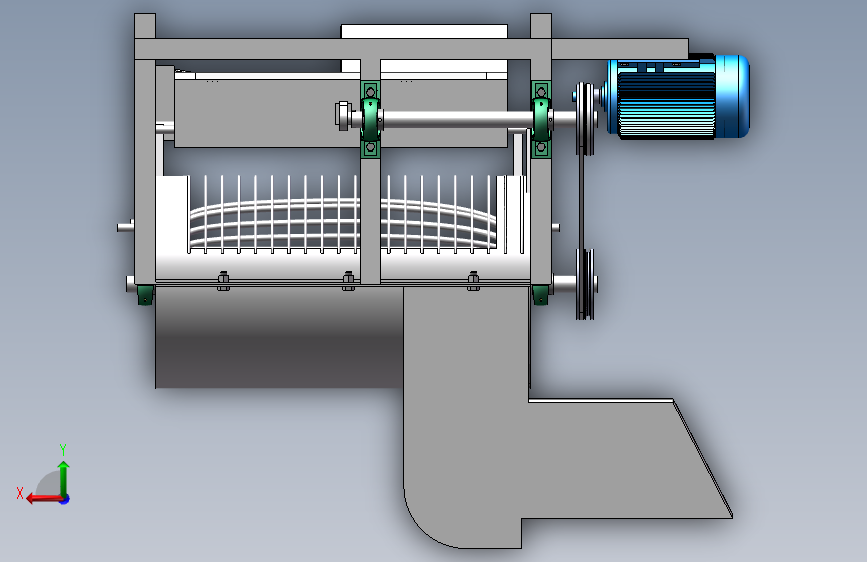

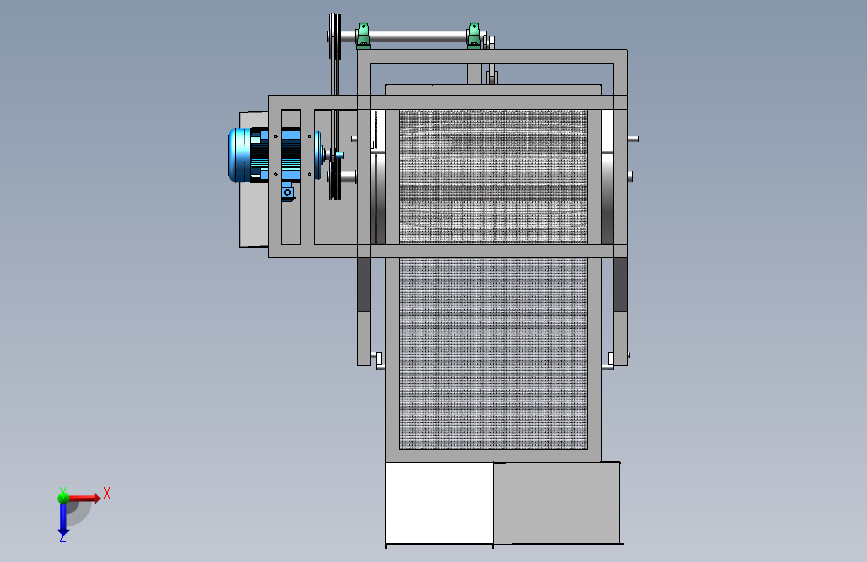

平面图

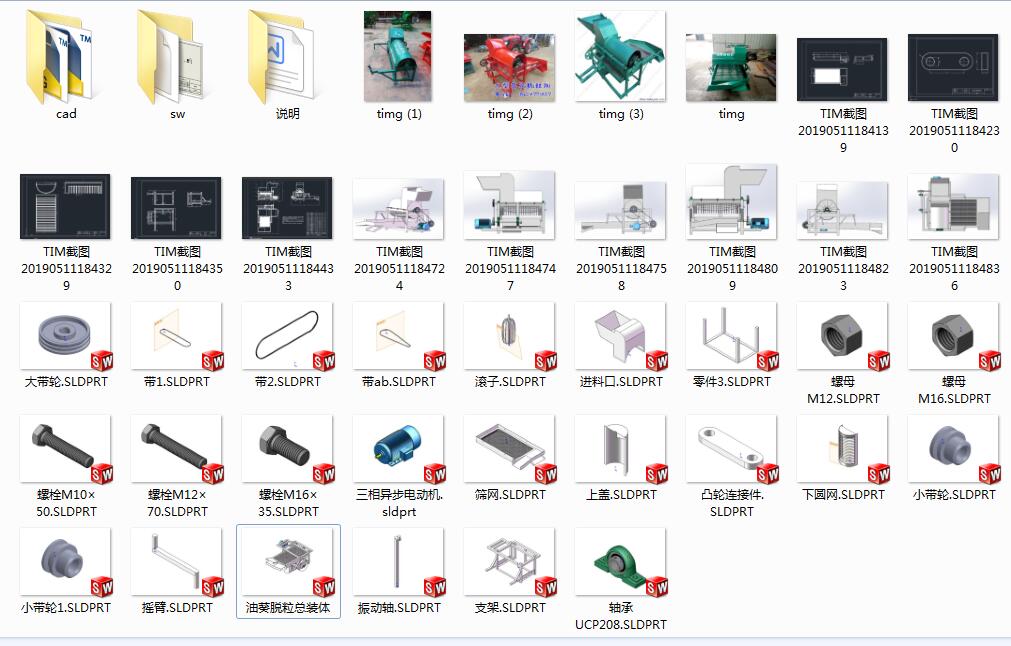

文件列表

#	文件名称	文件大小
1	17094812119955.zip	43.51M

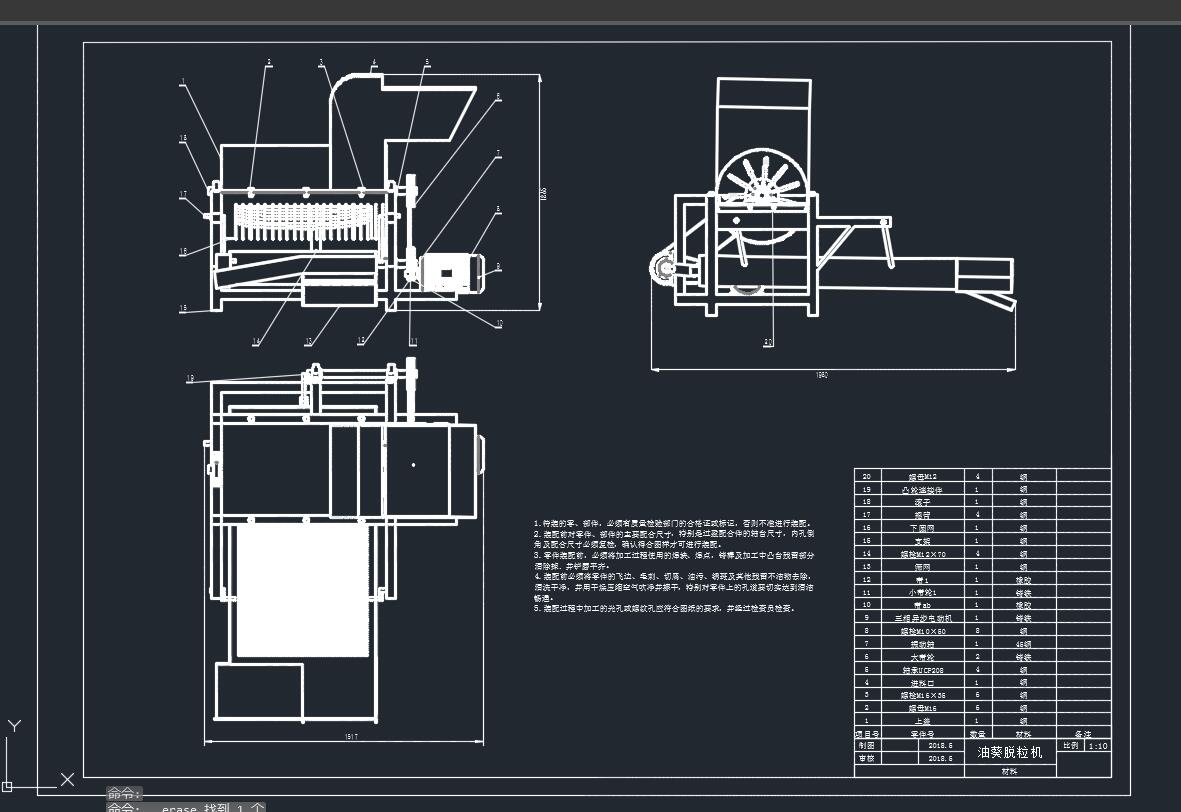

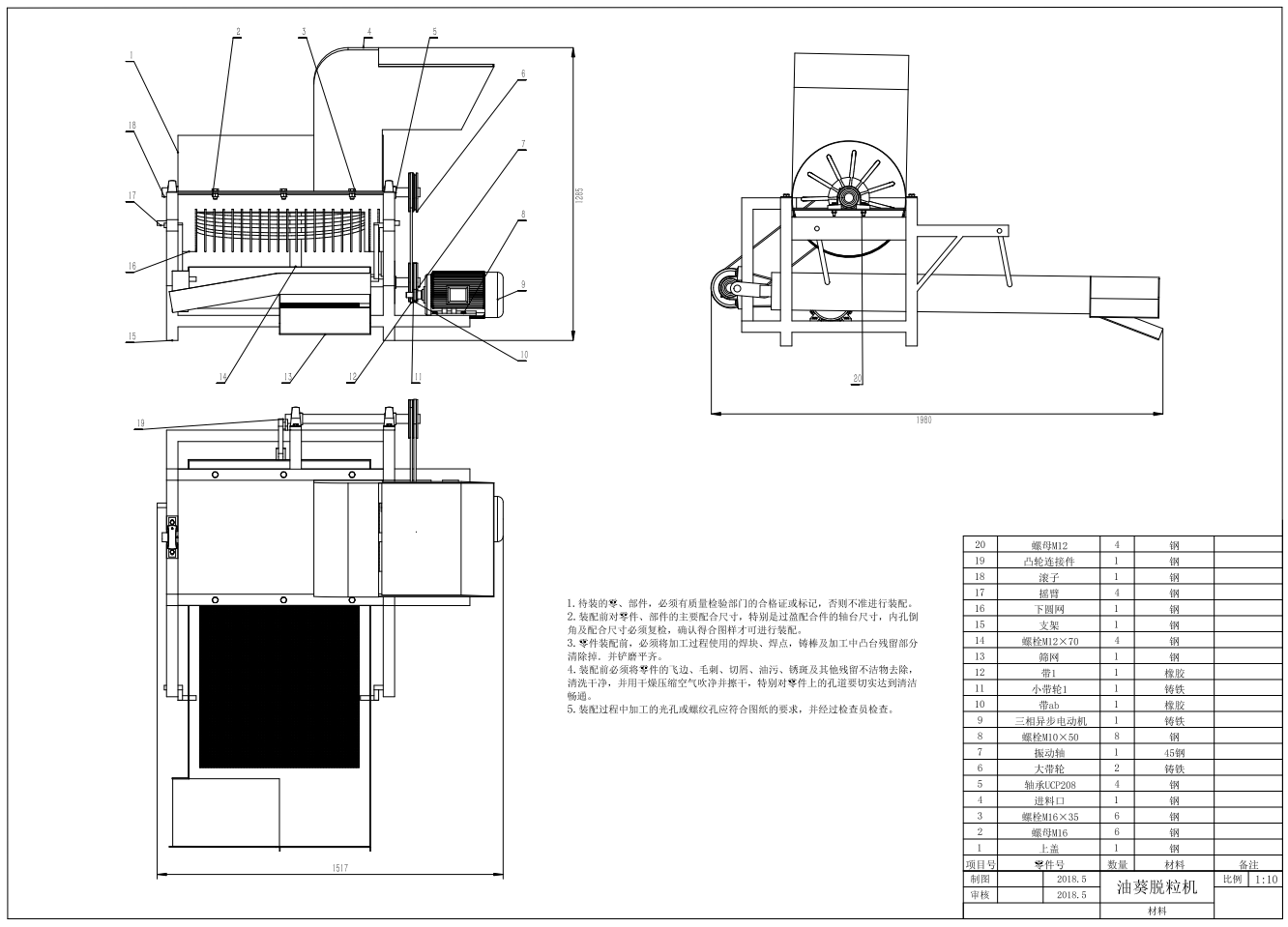

2	A2-油葵脱粒总装体.png	160.16K

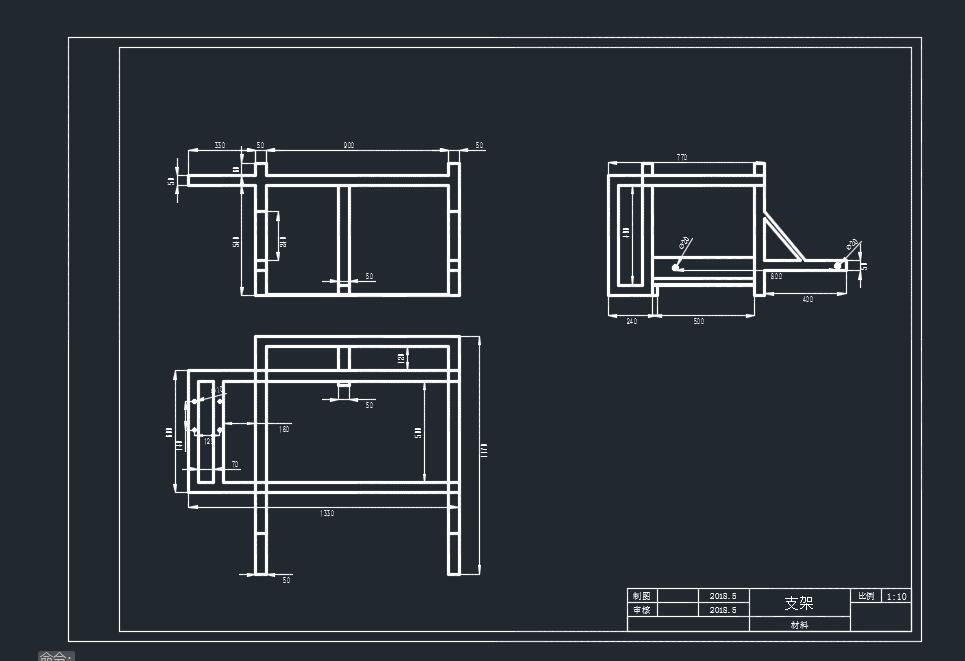

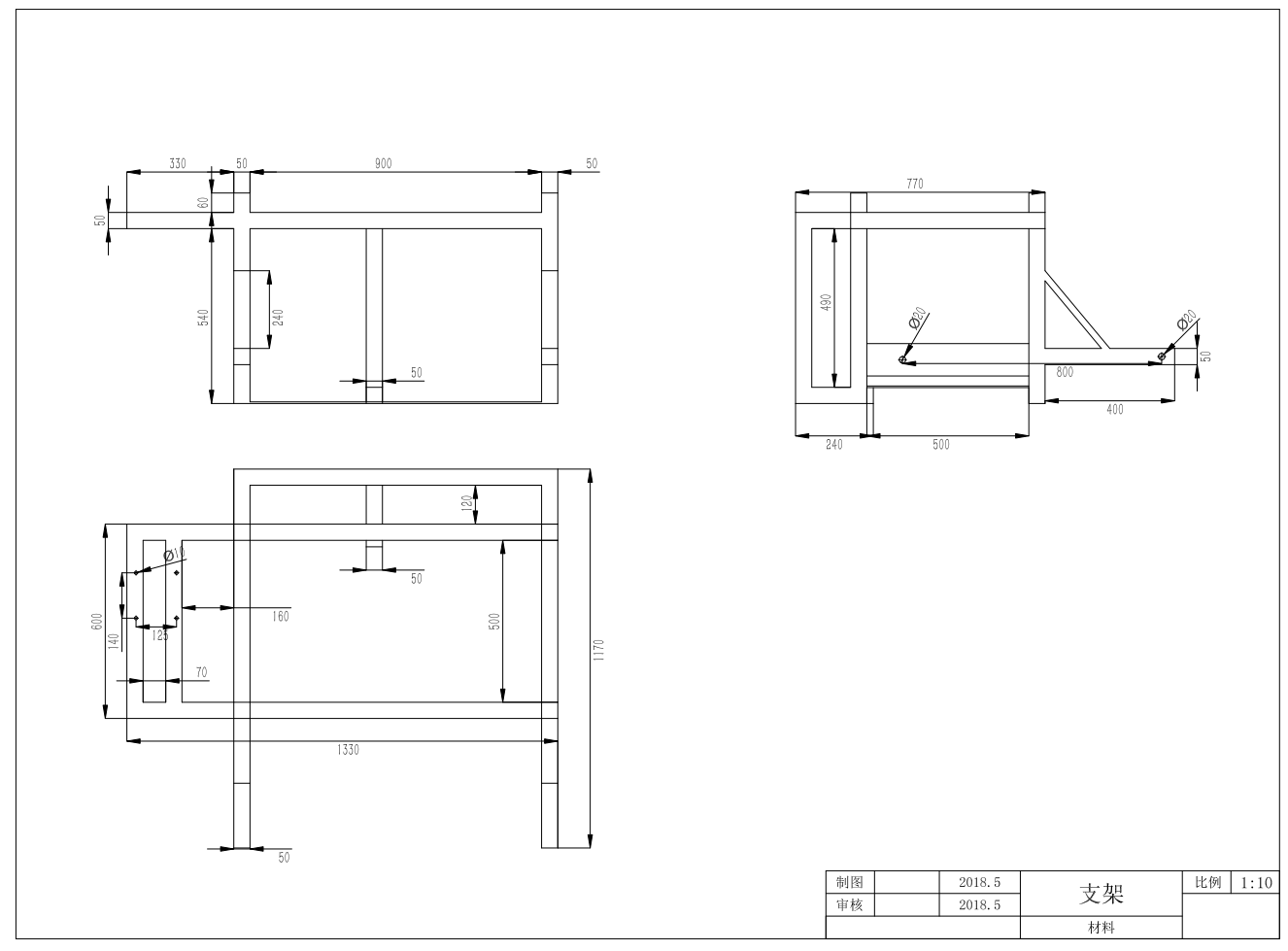

3	A3-支架.png	50.92K

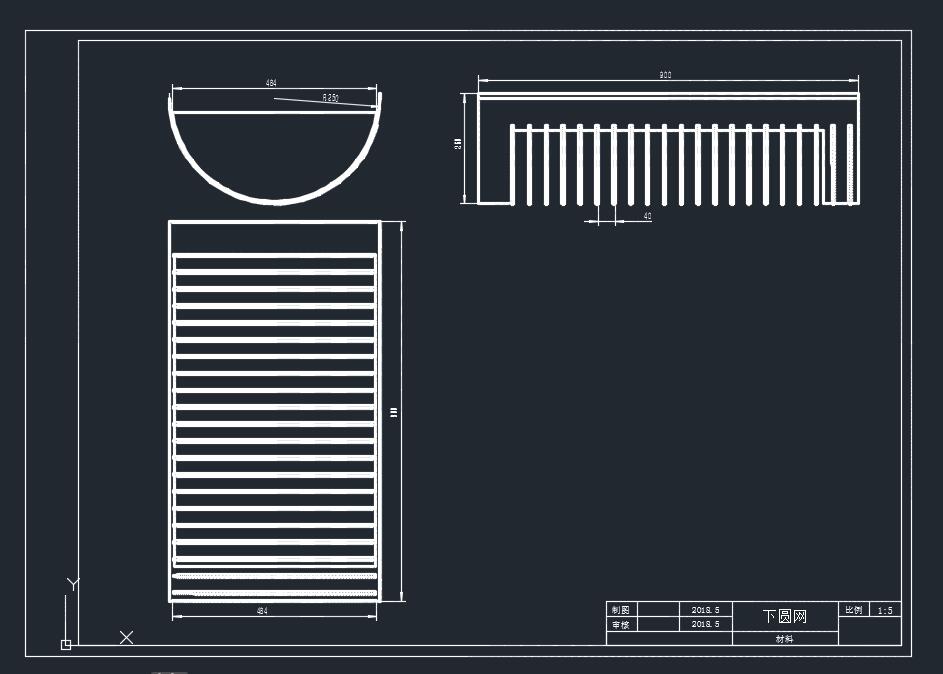

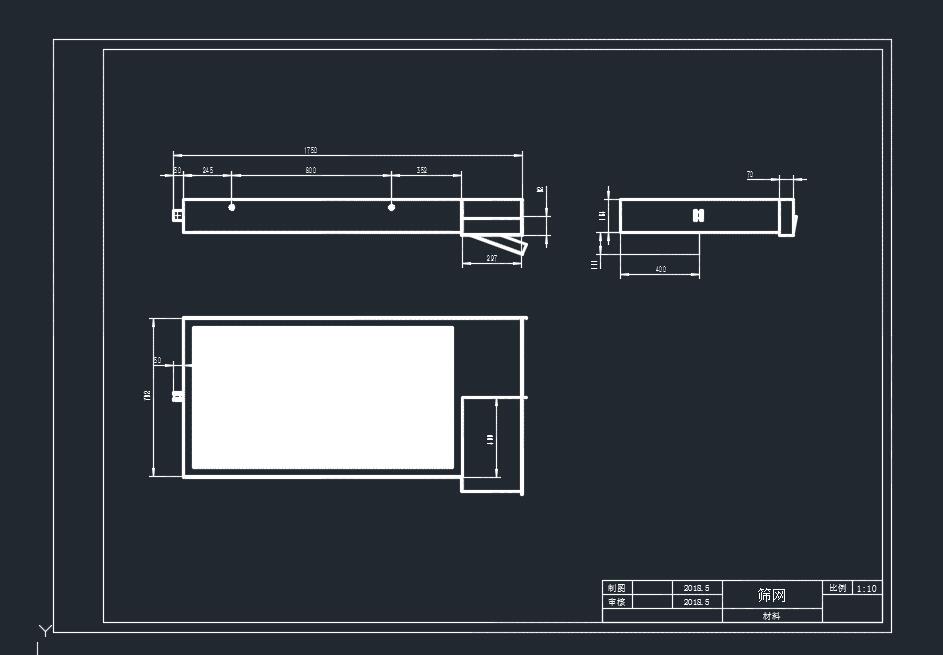

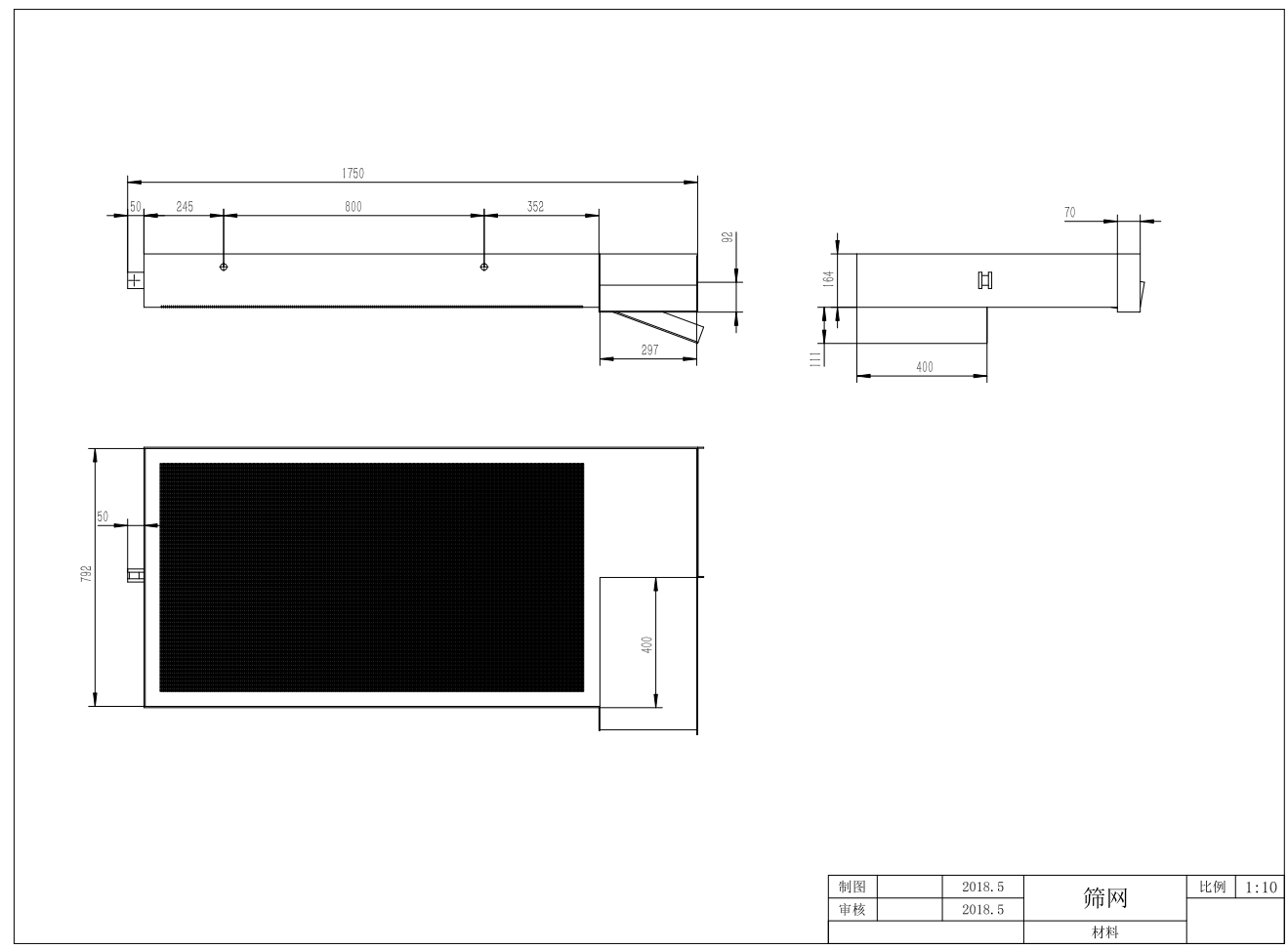

4	A3-筛网.png	68.97K

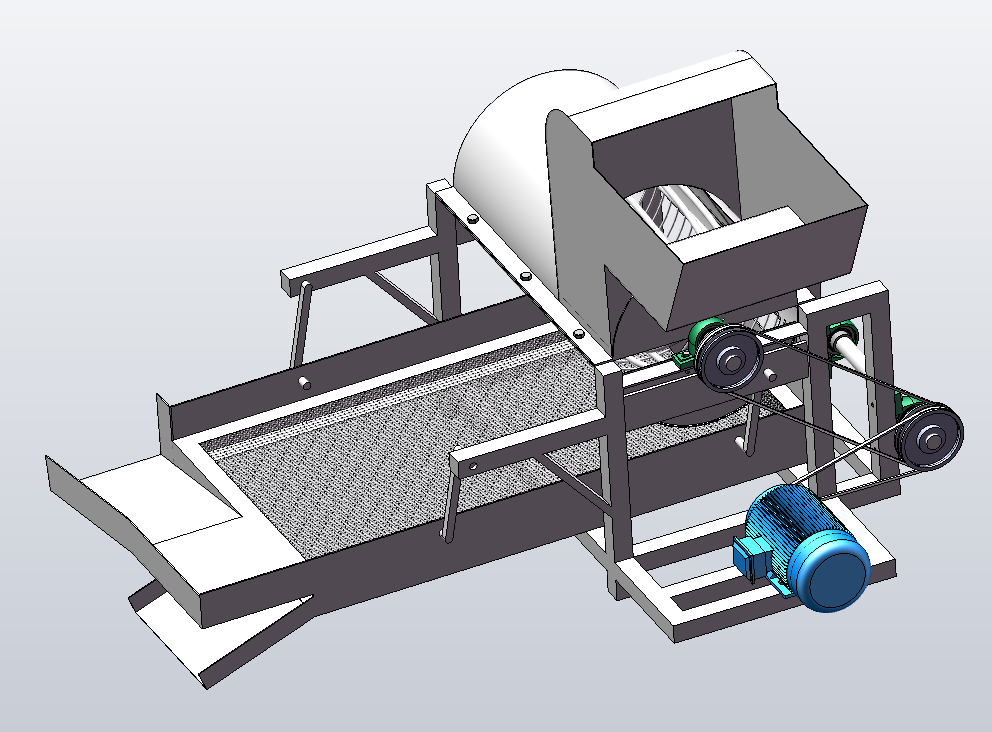

5	前面.png	179.39K
6	微信截图_20230809165819.png	24.12K

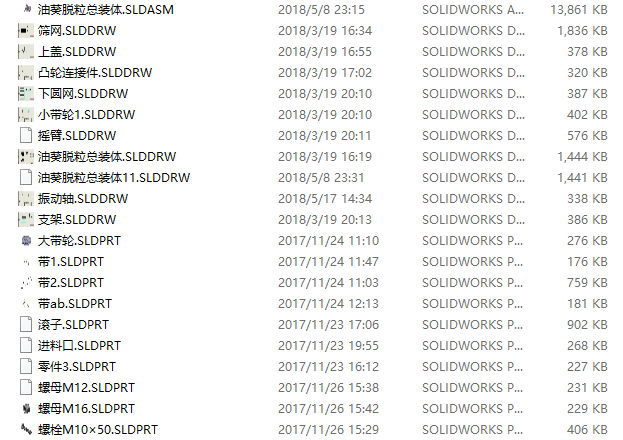

7	微信截图_20230809165833.png	44.86K

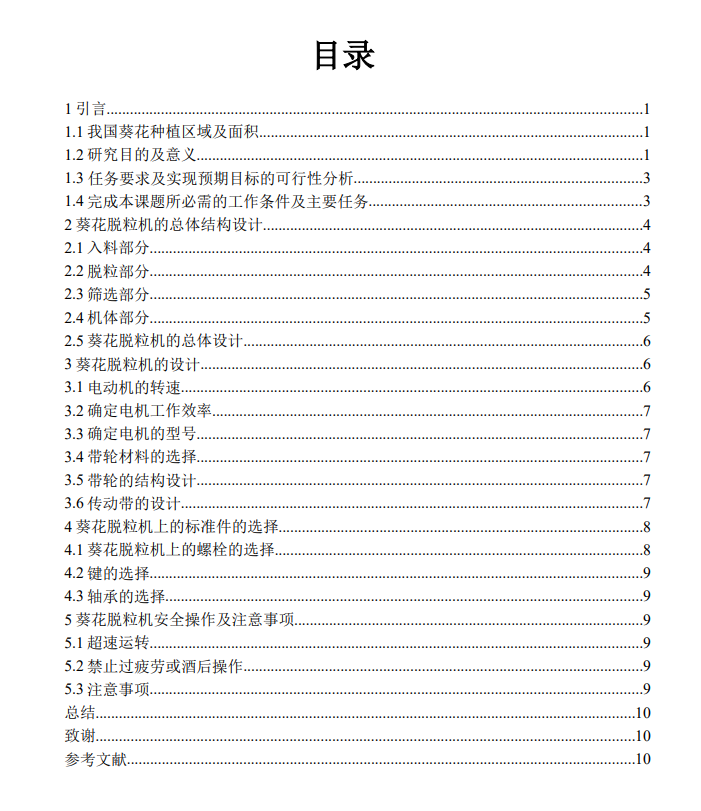

8	说明书目录.png	120.36K
9	A2-油葵脱粒总装体.DWG	2.79M
10	A3-下圆网.DWG	53.44K
11	A3-支架.DWG	40.03K
12	A3-筛网.DWG	3.48M
13	A4-上盖.DWG	32.62K

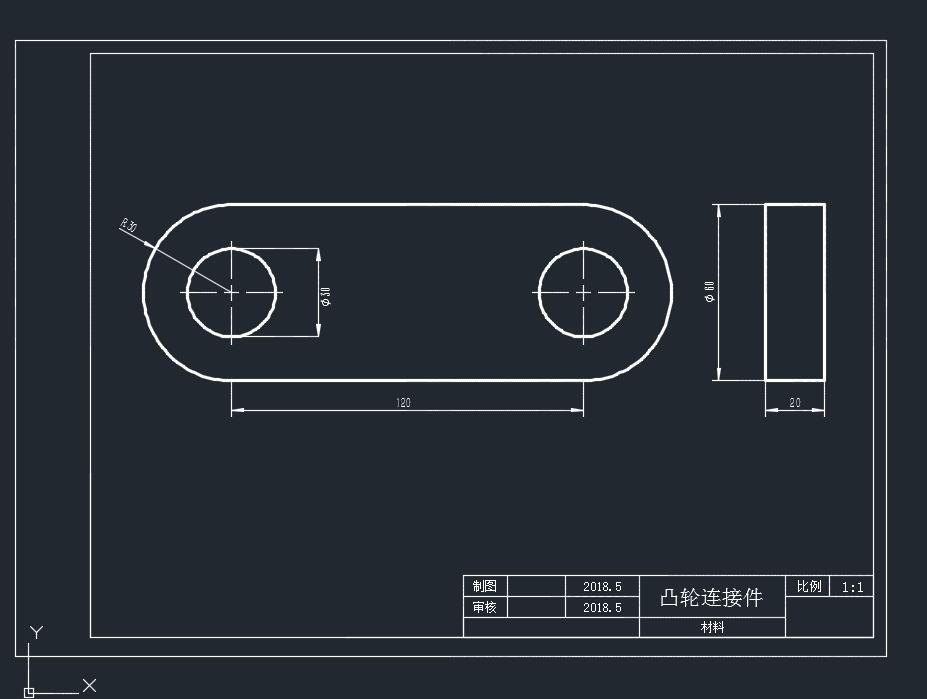

14	A4-凸轮连接件.DWG	24.08K
15	A4-小带轮1.DWG	30.05K
16	A4-振动轴.DWG	24.33K
17	A4-摇臂.DWG	24.33K
18	说明书.doc	566.55K
19	三相异步电动机.sldprt	1.73M
20	上盖.SLDDRW	377.50K
21	上盖.SLDPRT	253.50K
22	下圆网.SLDDRW	386.50K
23	下圆网.SLDPRT	708.50K
24	凸轮连接件.SLDDRW	319.50K
25	凸轮连接件.SLDPRT	166.00K
26	大带轮.SLDPRT	275.50K
27	小带轮.SLDPRT	160.00K
28	小带轮1.SLDDRW	401.50K
29	小带轮1.SLDPRT	188.00K
30	带1.SLDPRT	176.00K
31	带2.SLDPRT	758.50K
32	带ab.SLDPRT	181.00K
33	振动轴.SLDDRW	338.00K
34	振动轴.SLDPRT	173.50K
35	摇臂.SLDDRW	576.00K
36	摇臂.SLDPRT	177.50K
37	支架.SLDDRW	385.50K
38	支架.SLDPRT	785.50K

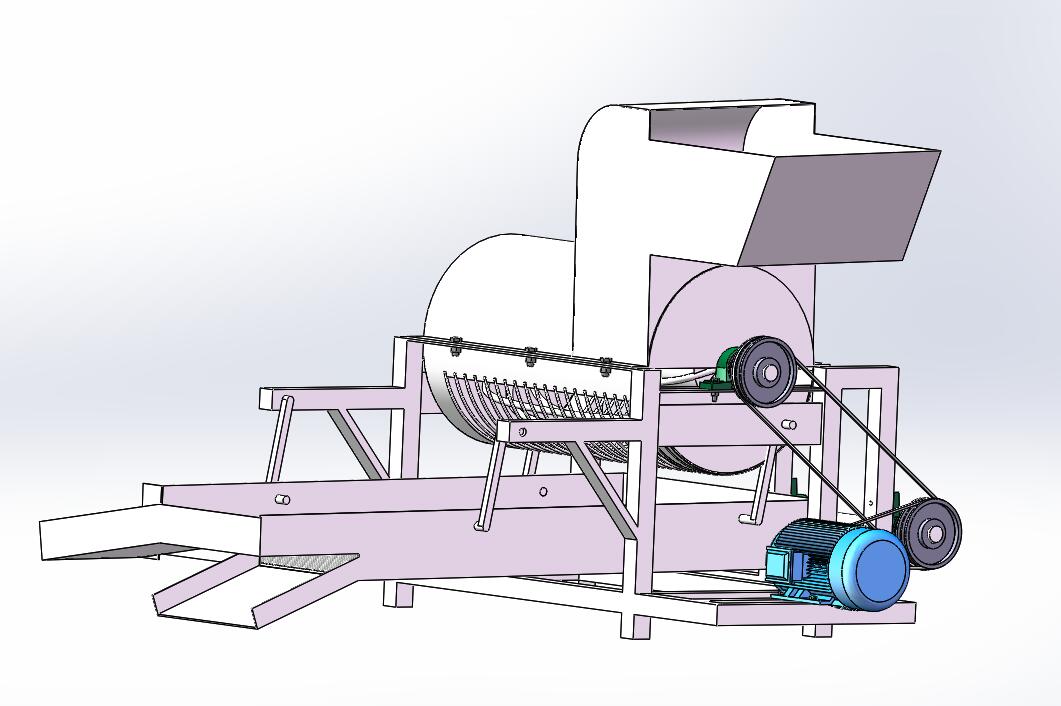

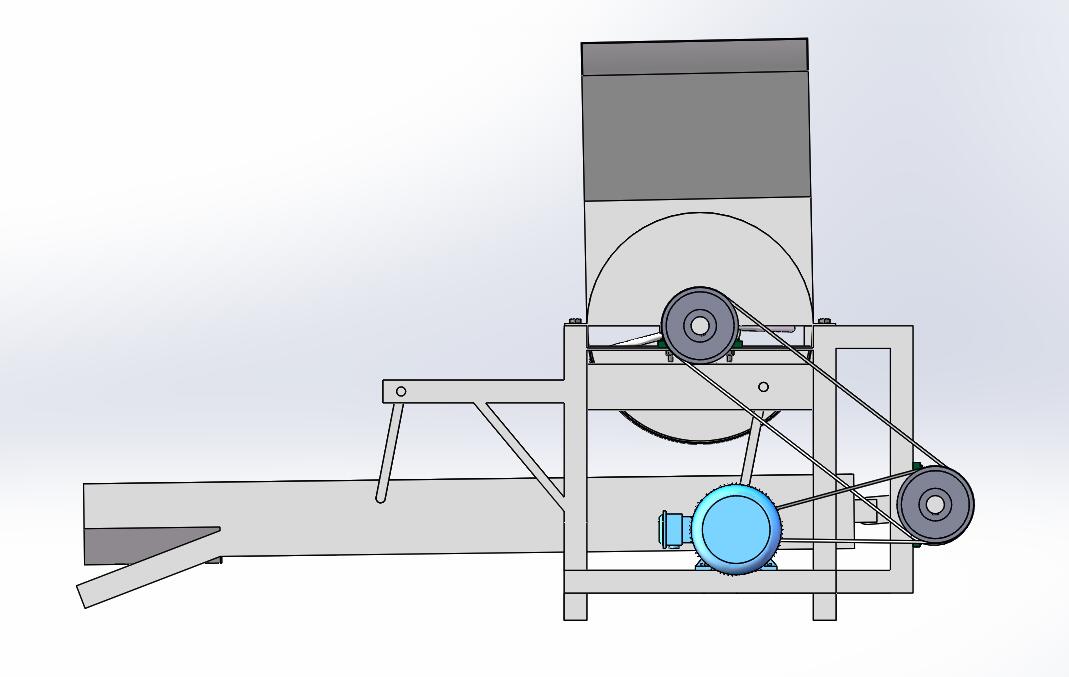

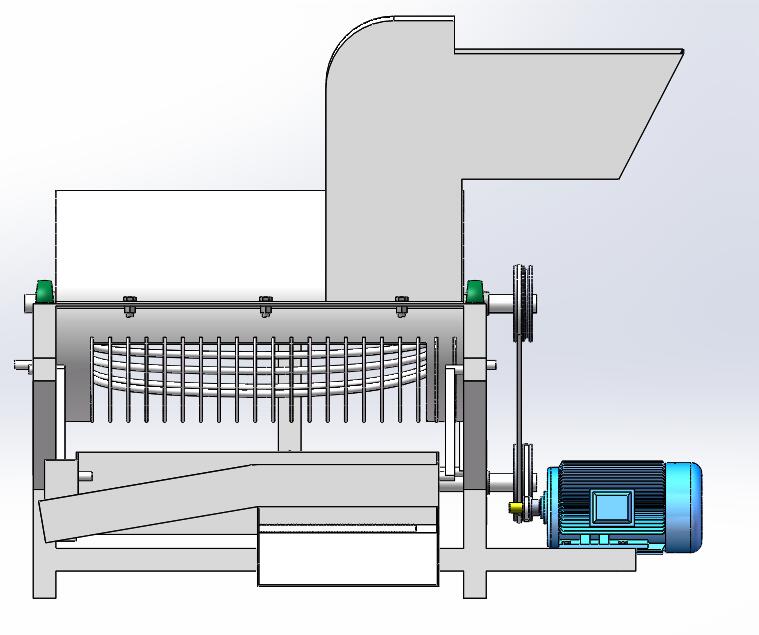

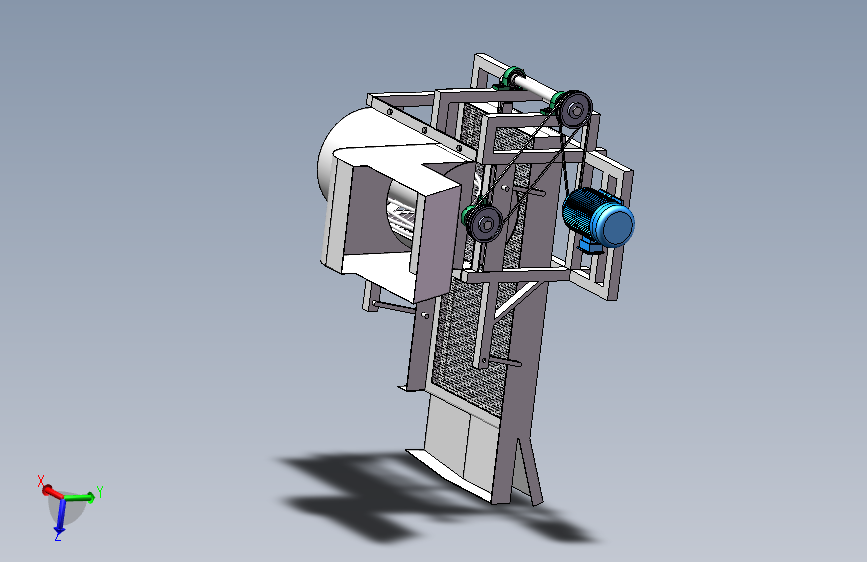

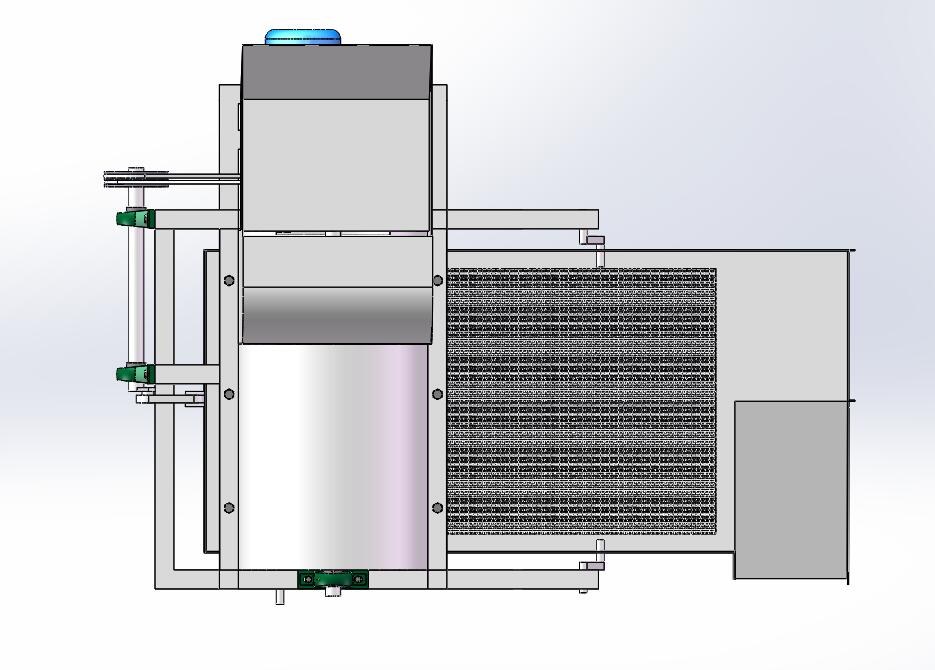

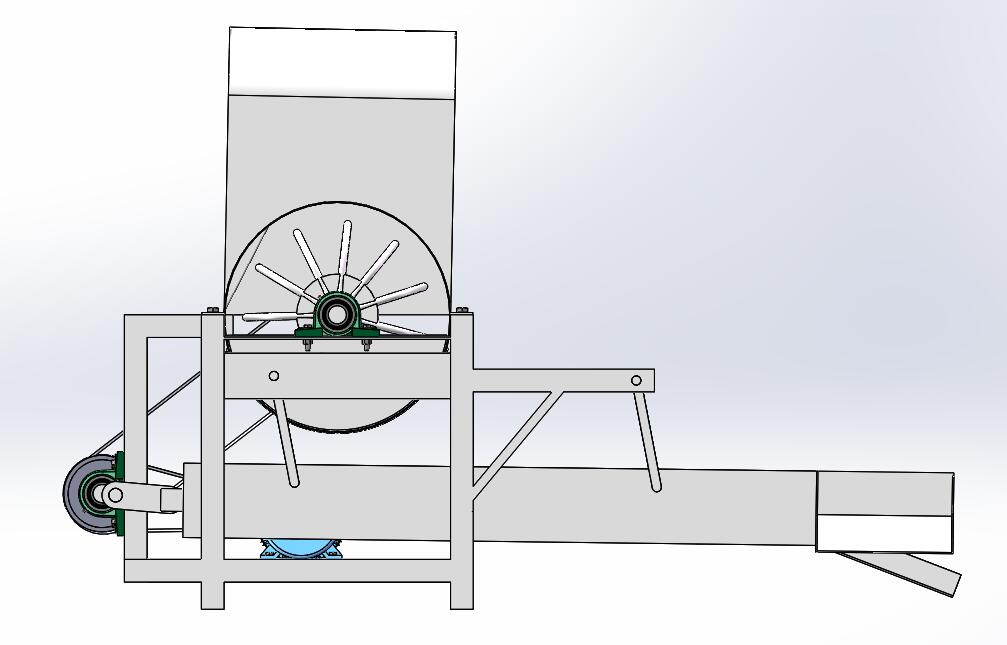

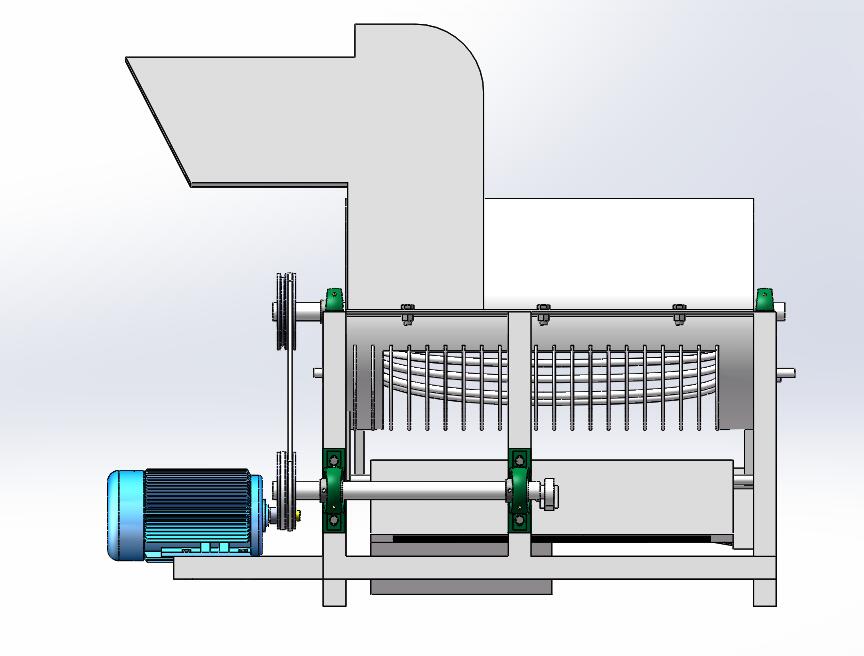

39	油葵脱粒总装体.SLDASM	13.54M
40	油葵脱粒总装体.SLDDRW	1.41M
41	油葵脱粒总装体11.SLDDRW	1.41M
42	滚子.SLDPRT	902.00K
43	筛网.SLDDRW	1.79M
44	筛网.SLDPRT	17.96M
45	螺栓M10×50.SLDPRT	405.50K
46	螺栓M12×70.SLDPRT	417.00K
47	螺栓M16×35.SLDPRT	381.50K
48	螺母M12.SLDPRT	230.50K
49	螺母M16.SLDPRT	229.00K
50	轴承UCP208.SLDPRT	793.50K
51	进料口.SLDPRT	267.50K
52	零件3.SLDPRT	226.50K

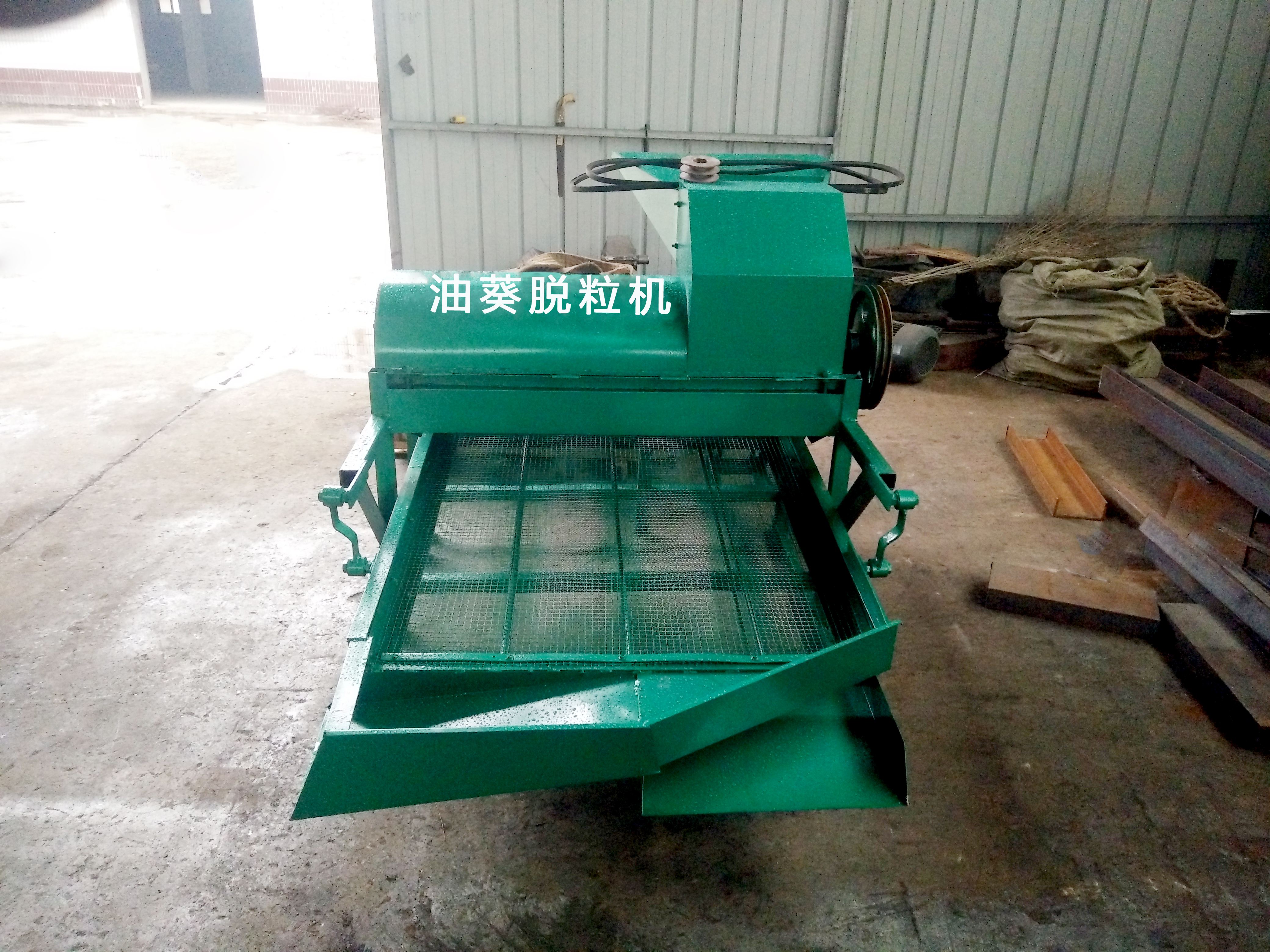

53	timg.jpg	1.53M

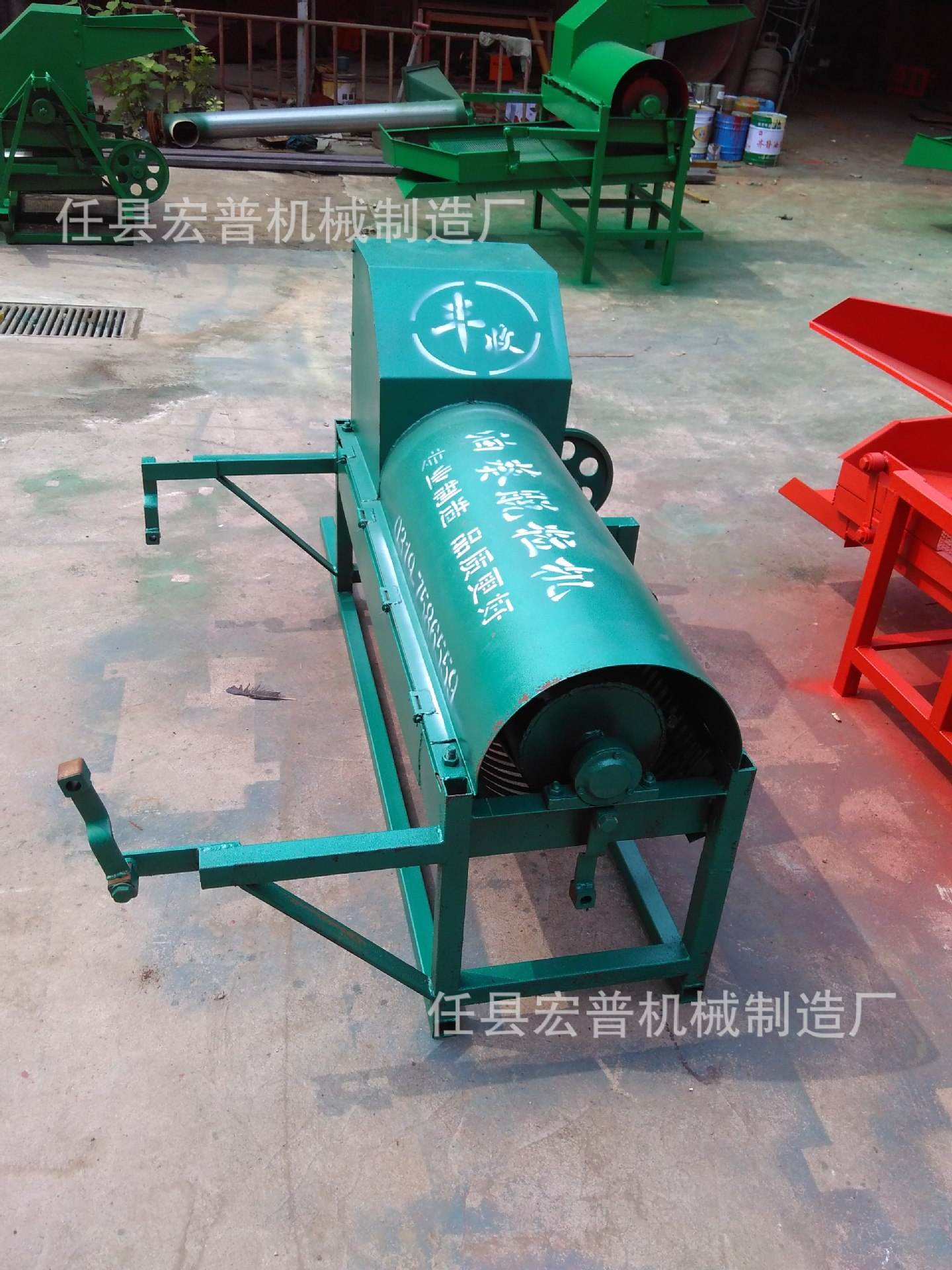

54	timg1.jpg	266.46K

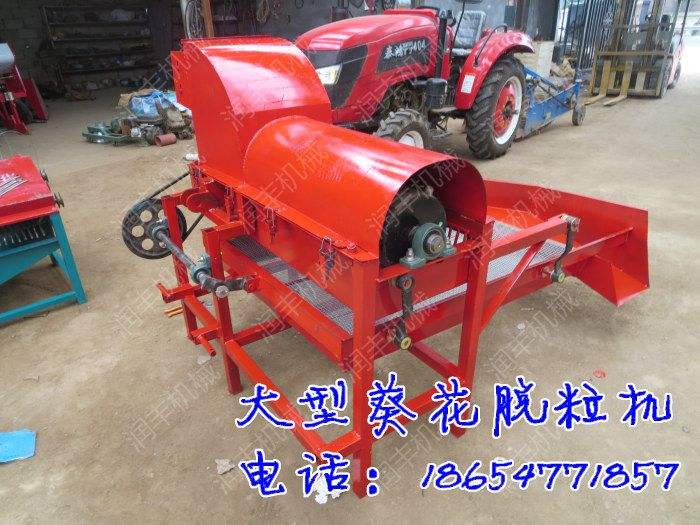

55	timg2.jpg	71.89K

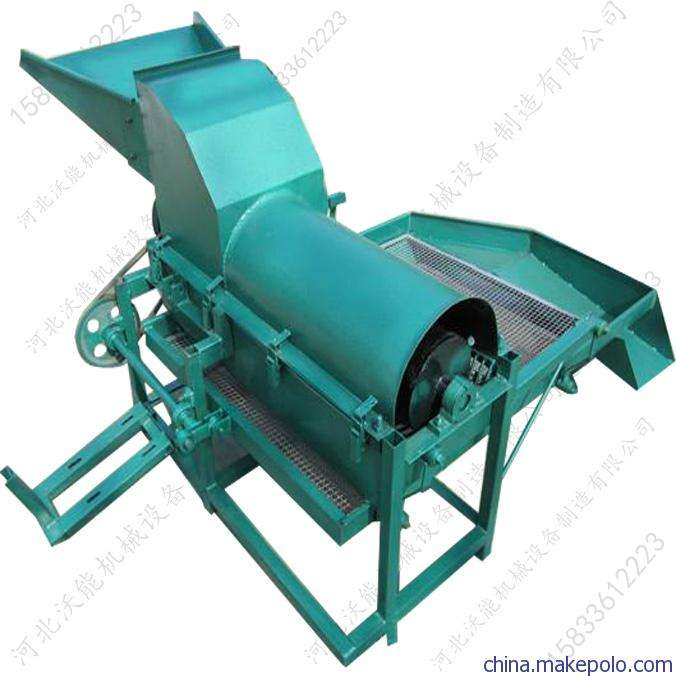

56	timg3.jpg	41.21K
57	TIM截图20190511184139.jpg	30.93K
58	TIM截图20190511184230.jpg	32.42K
