气缸三维模型及其图纸三维+说明书（ID:993777）

设备部件 / 液压气动元件 / 气缸三维模型及其图纸三维+说明书

©非原创

193

平面图

3D视图

文件列表

#	文件名称	文件大小
1	1709481732148.zip	19.14M

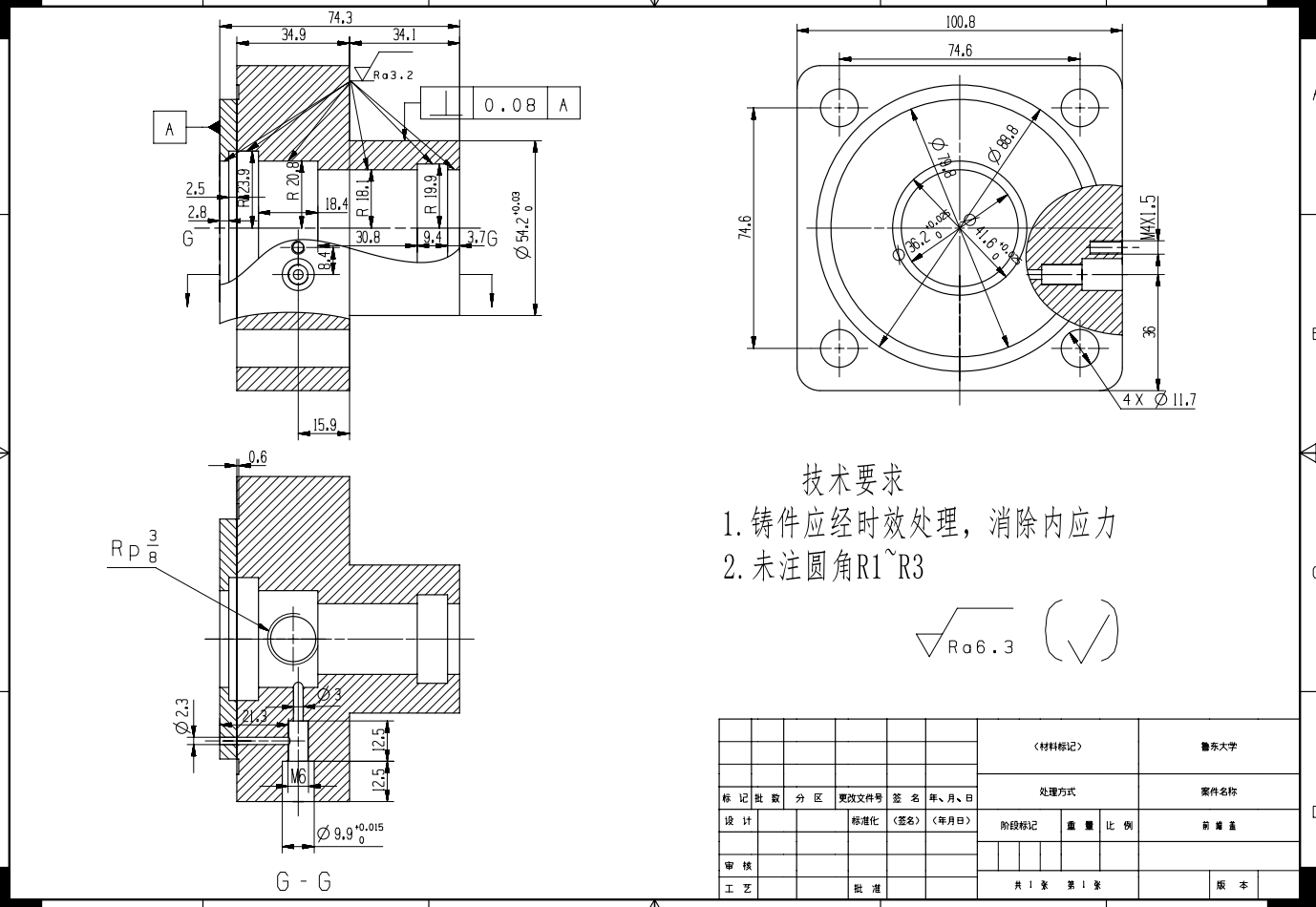

2	前端盖.png	155.42K

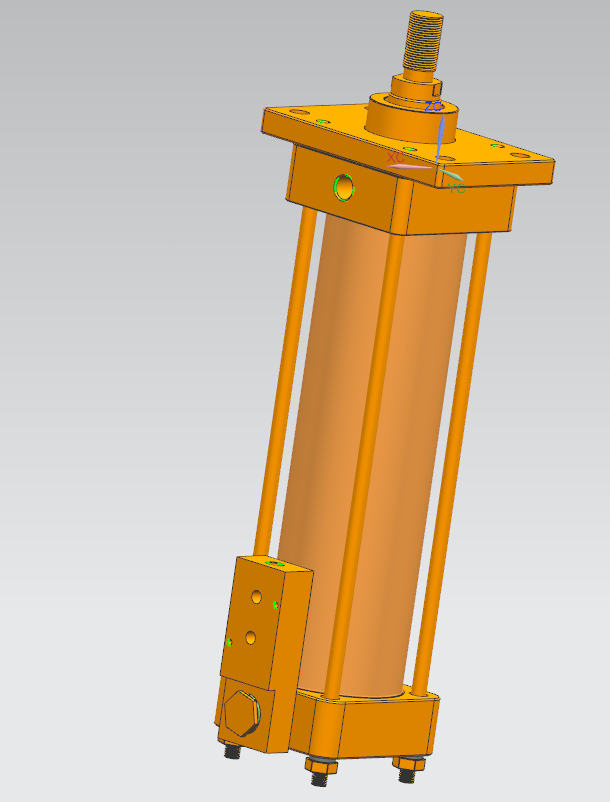

3	前面.png	58.62K
4	后端盖.png	151.97K
5	微信截图_20230816201527.png	9.10K
6	微信截图_20230816201538.png	39.04K

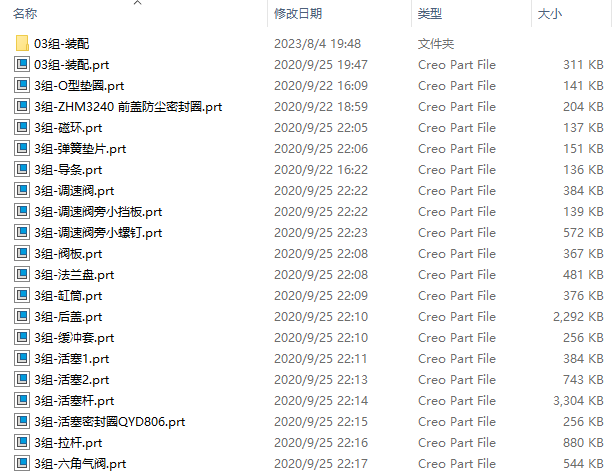

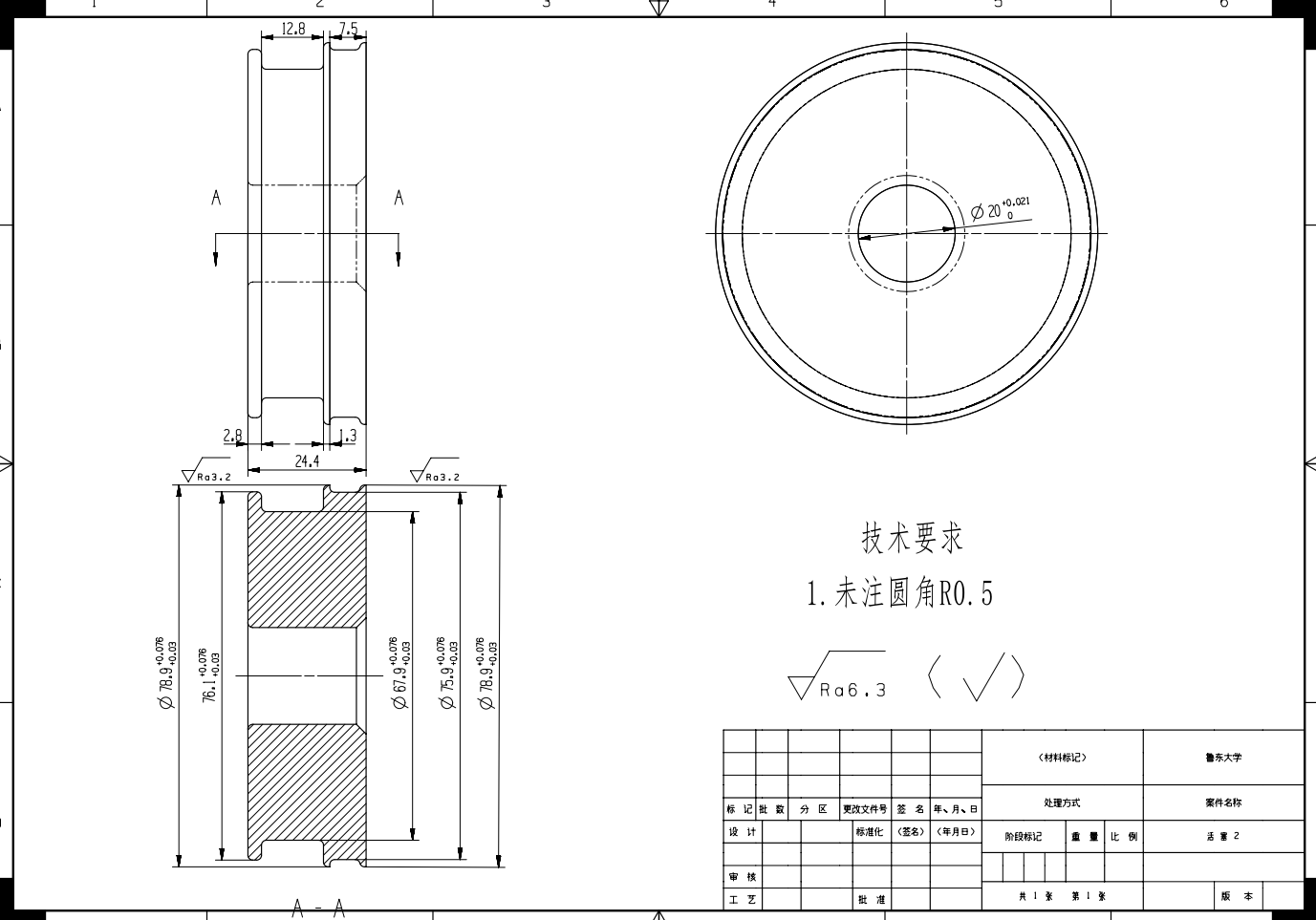

7	活塞.png	114.77K

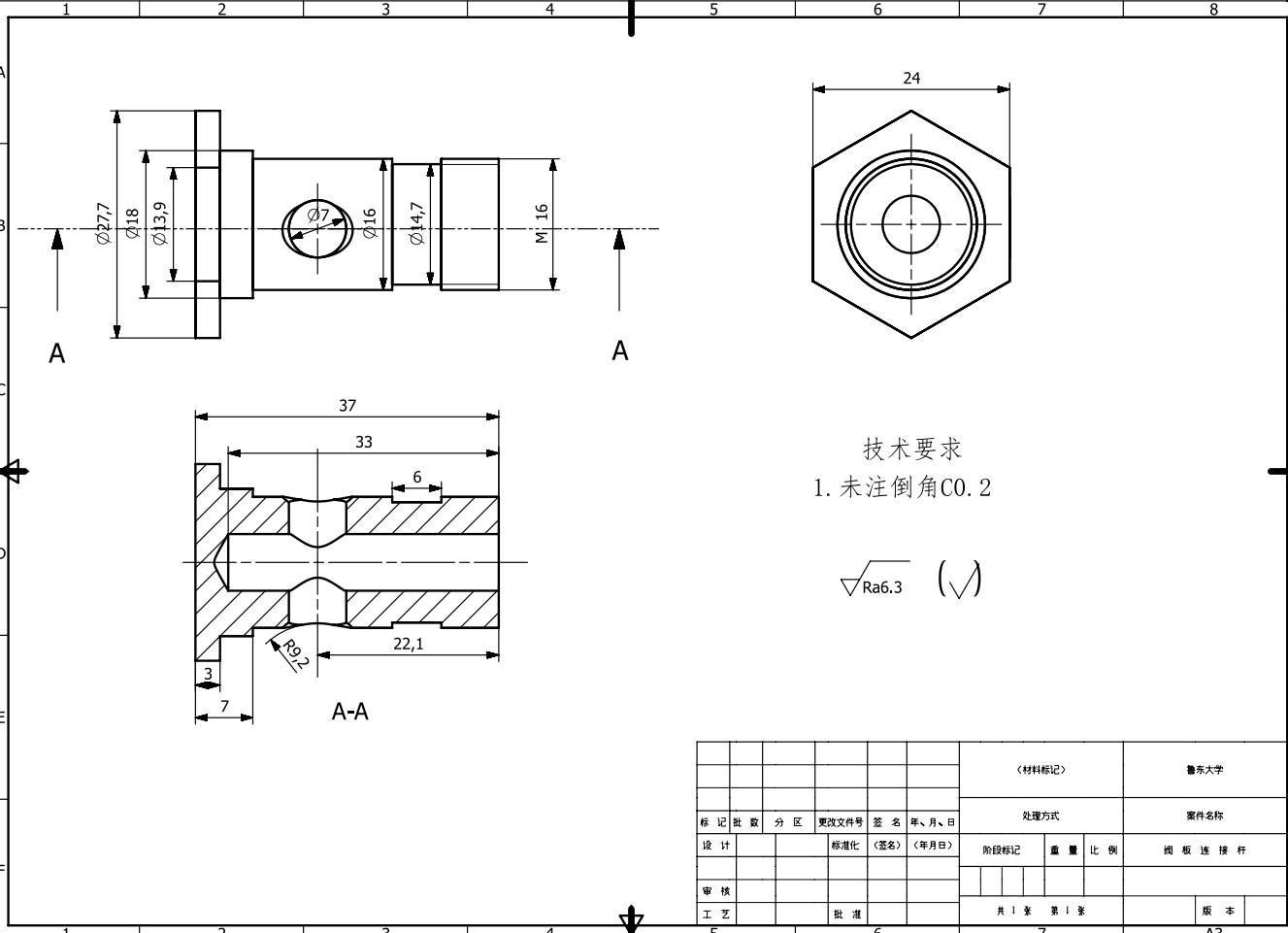

8	阀板连接杆.png	91.91K
9	D3TZD-01阀板.docx	48.62K
10	D3TZD-02阀板连接栓.docx	48.06K
11	D3TZD-03法兰盘.docx	45.61K
12	D3TZD-04缸筒.docx	33.89K
13	D3TZD-05后盖.docx	72.76K
14	D3TZD-06缓冲套.docx	45.47K
15	D3TZD-07活塞1.docx	49.76K
16	D3TZD-08活塞2.docx	48.51K
17	D3TZD-09活塞杆.docx	43.11K
18	D3TZD-10拉杆.docx	30.01K
19	D3TZD-11螺纹缓冲套.docx	43.44K
20	D3TZD-12前盖.docx	73.94K
21	1.阀板.pdf	53.33K
22	10.拉杆.pdf	26.63K
23	11.螺纹缓冲套.pdf	29.63K
24	12.前端盖.pdf	86.24K
25	2.阀板连接杆.pdf	66.96K
26	3.法兰盘.pdf	40.52K
27	4.缸筒.pdf	38.71K

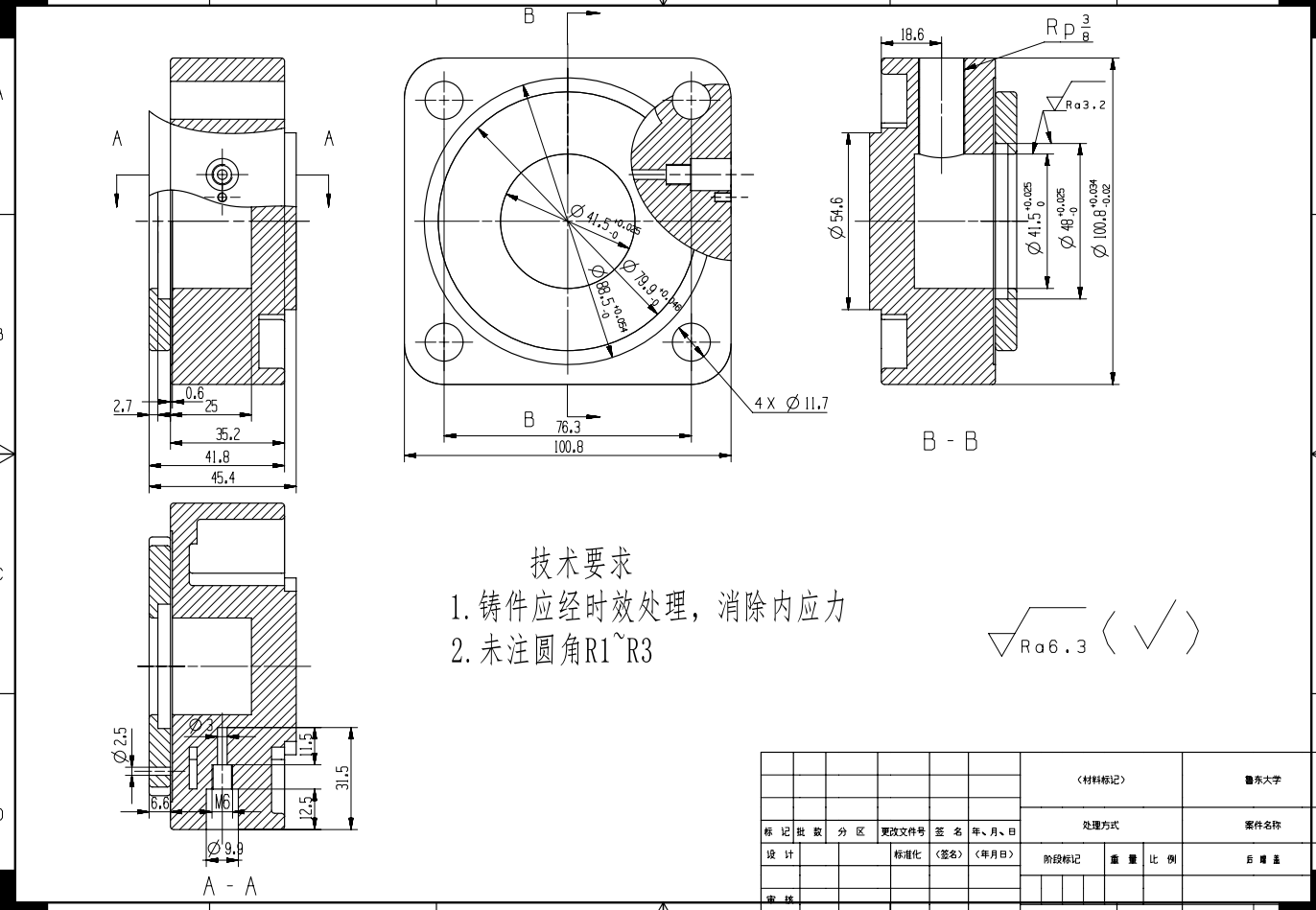

28	5.后端盖.pdf	84.18K
29	6.缓冲套.pdf	37.03K
30	7.活塞1.pdf	50.23K
31	8.活塞2.pdf	57.87K

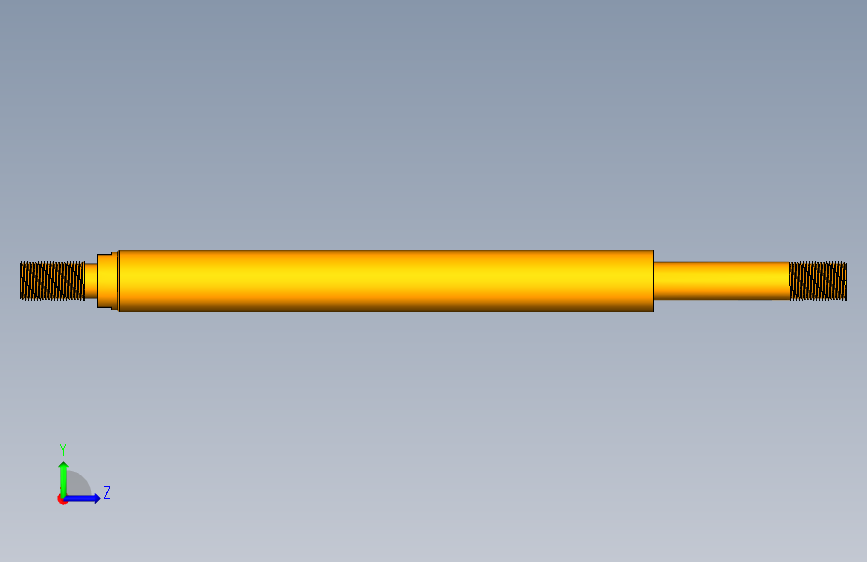

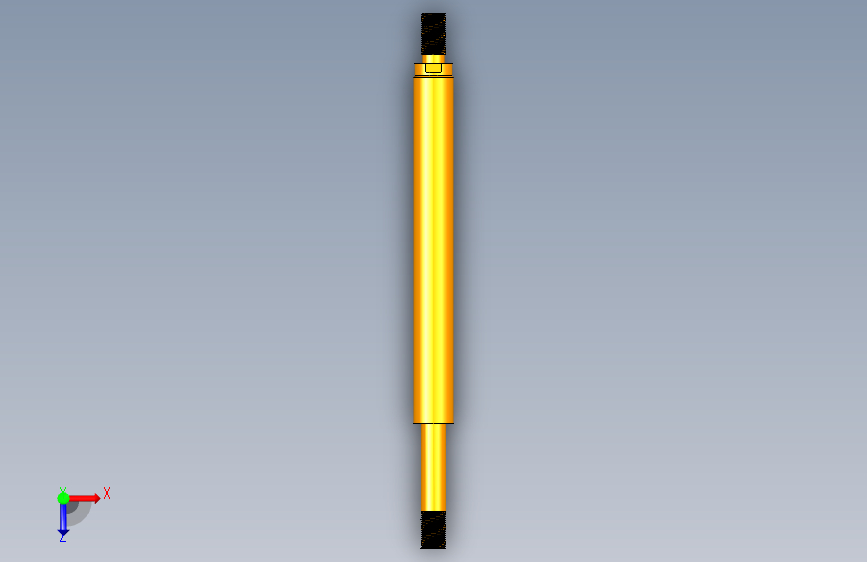

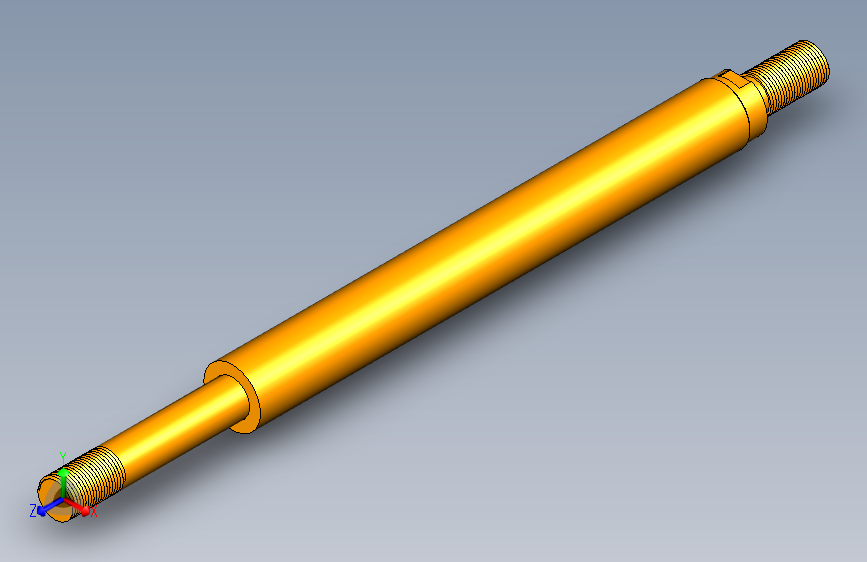

32	9.活塞杆.pdf	39.50K
33	1.阀板.prt	744.00K
34	10.拉杆.prt	344.00K
35	11.螺纹缓冲套.prt	414.00K
36	12.前端盖.prt	1.01M
37	2.阀板连接杆.prt	580.00K
38	3.法兰盘.prt	640.00K
39	4.缸筒.prt	346.50K
40	5.后端盖.prt	1.60M
41	6.缓冲套.prt	394.50K
42	7.活塞1.prt	556.00K
43	8.活塞2.prt	648.00K
44	9.活塞杆.prt	556.00K
45	03组-装配.prt	311.00K
46	3组-O型垫圈.prt	141.00K
47	3组-ZHM3240前盖防尘密封圈.prt	203.50K
48	3组-六角气阀.prt	544.00K
49	3组-前后盖密封圈.prt	136.50K
50	3组-前盖.prt	1.29M
51	3组-后盖.prt	2.24M
52	3组-套筒.prt	213.50K
53	3组-密封圈QYd40.prt	213.50K
54	3组-导条.prt	135.50K
55	3组-小螺母.prt	451.00K
56	3组-平垫片.prt	161.50K
57	3组-弹簧垫片.prt	151.00K
58	3组-拉杆.prt	880.00K
59	3组-法兰盘.prt	480.50K
60	3组-活塞1.prt	383.50K
61	3组-活塞2.prt	742.17K
62	3组-活塞密封圈QYD806.prt	256.00K
63	3组-活塞杆.prt	3.23M
64	3组-磁环.prt	136.50K
65	3组-缓冲套.prt	255.50K
66	3组-缸筒.prt	375.50K
67	3组-螺纹缓冲套.prt	425.00K
68	3组-调速阀.prt	383.50K
69	3组-调速阀旁小挡板.prt	138.50K
70	3组-调速阀旁小螺钉.prt	572.00K
71	3组-阀板.prt	367.00K
72	03组-装配.afu	1.50K
73	motion_1-solution_1.msg	15.46K
74	motion_1-solution_1.rad	86.44K
75	motion_1-solution_1.rmd	4.86K
76	motion_1-solution_1.rplt	65.92K
77	motion_1-solution_2.msg	15.46K
78	motion_1-solution_2.rad	86.44K
79	motion_1-solution_2.rmd	4.86K
80	motion_1-solution_2.rplt	65.92K
81	motion_1-solution_3.msg	16.11K
82	motion_1-solution_3.rad	86.44K
83	motion_1-solution_3.rmd	4.84K
84	motion_1-solution_3.rplt	65.92K
85	motion_1.sim	254.50K
86	仿真视频.avi	5.22M
87	爆炸视频.avi	2.50M
88	装配视频.avi	2.50M
