工艺及钻2-M6孔夹具设计（新方案）CAD+说明书（ID:997004）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17094908902709.zip | 1.85M |

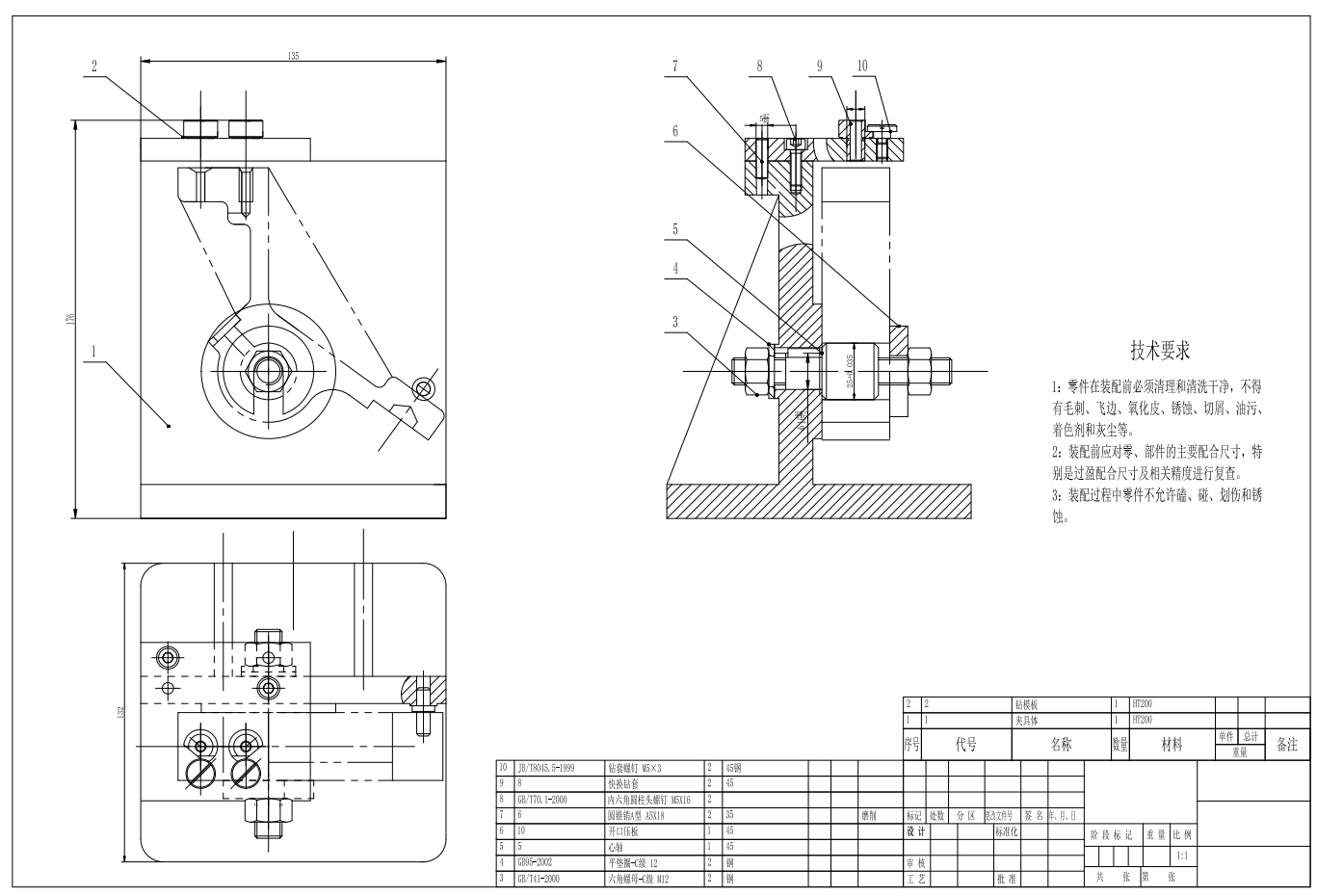

| 2 | 0装配图.png | 234.50K |

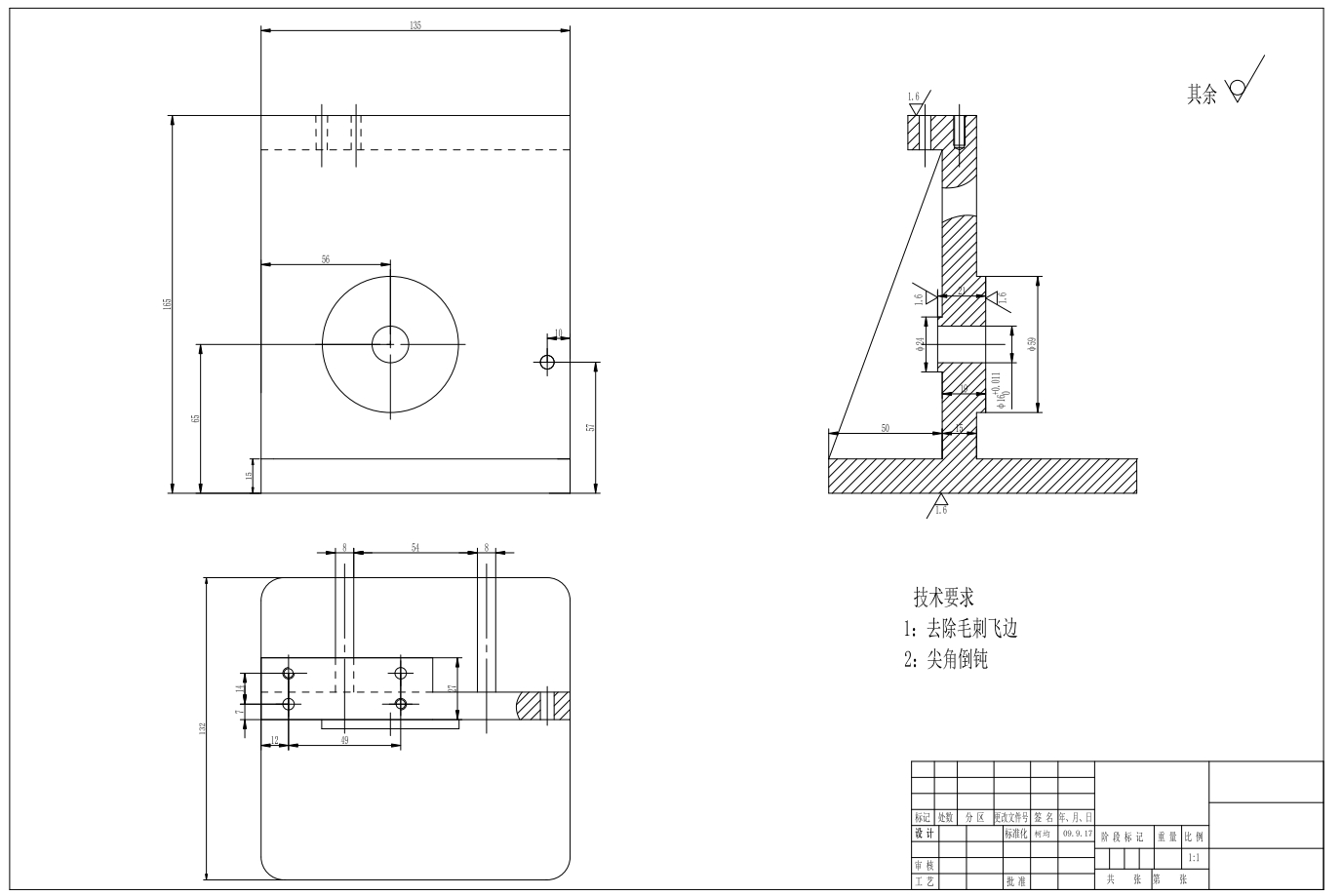

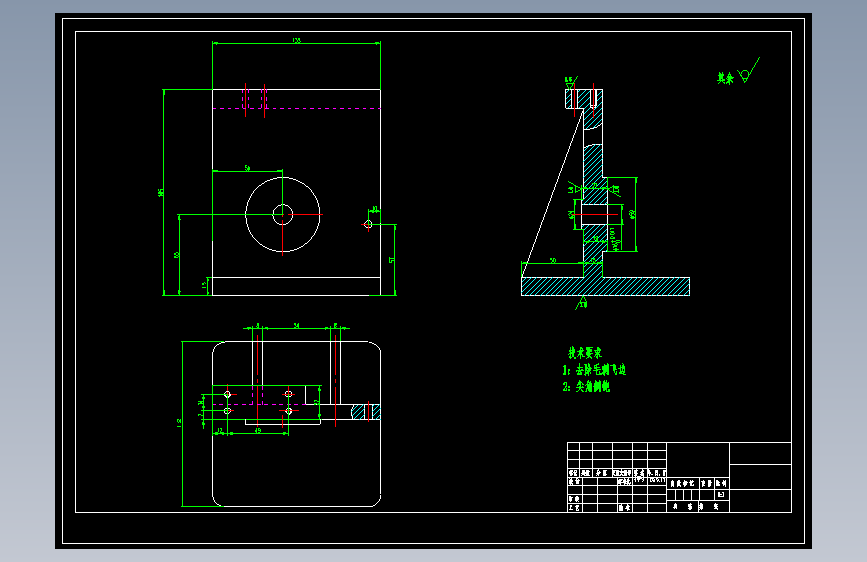

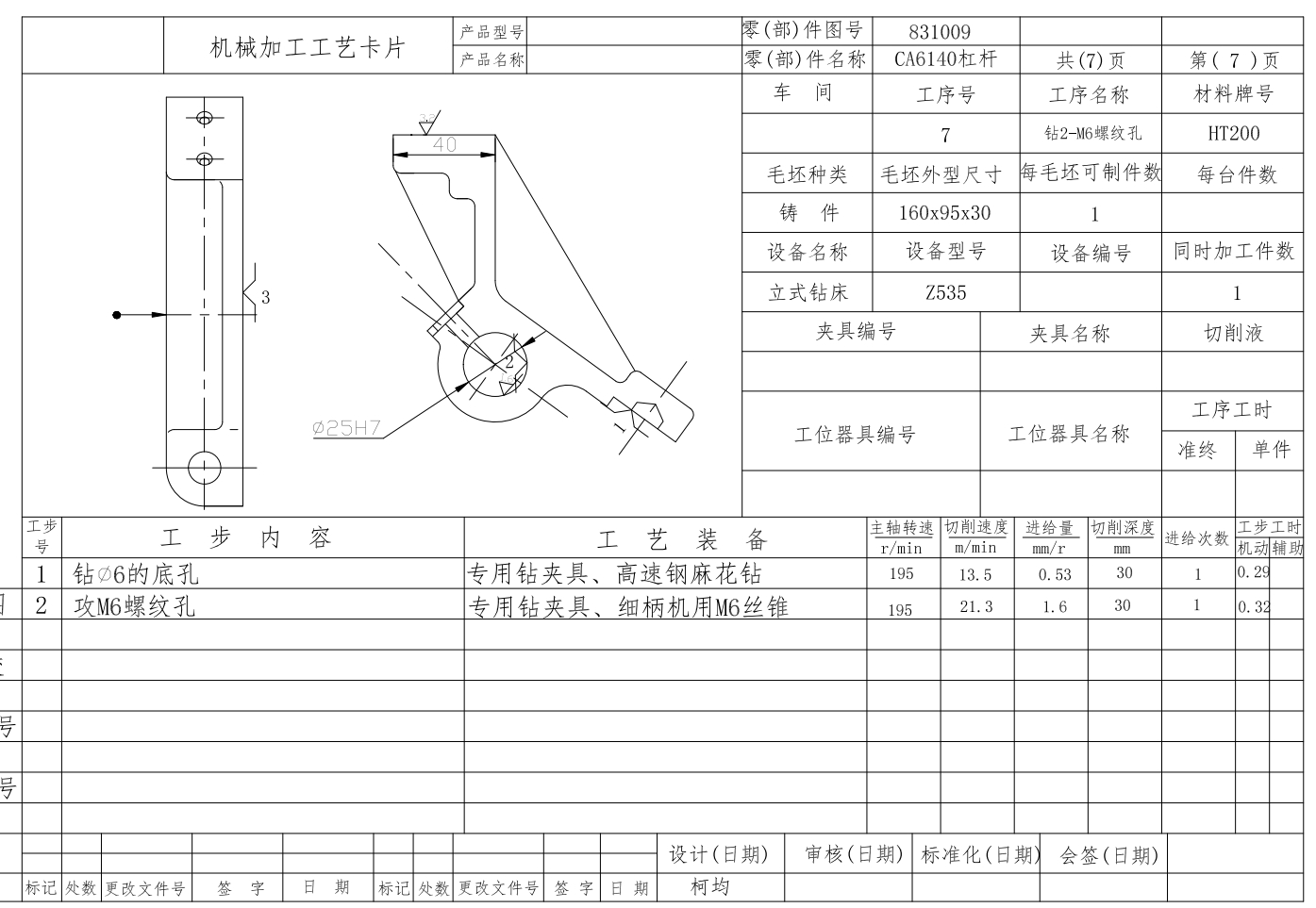

| 3 | 夹具体.png | 136.50K |
| 4 | 工序卡.png | 279.27K |

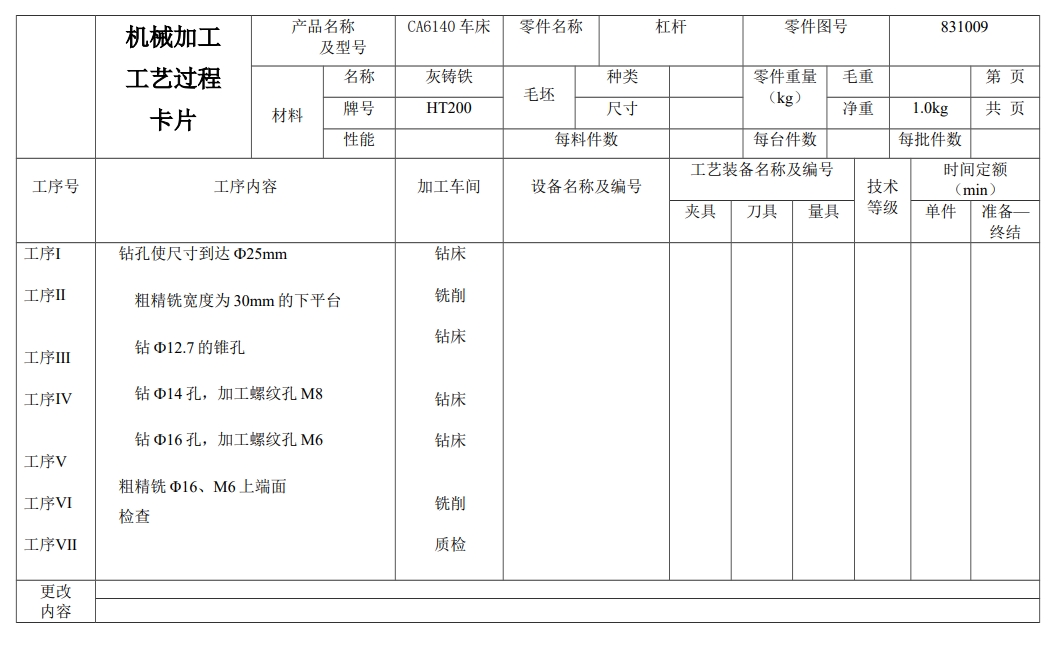

| 5 | 工艺过程卡.png | 157.39K |

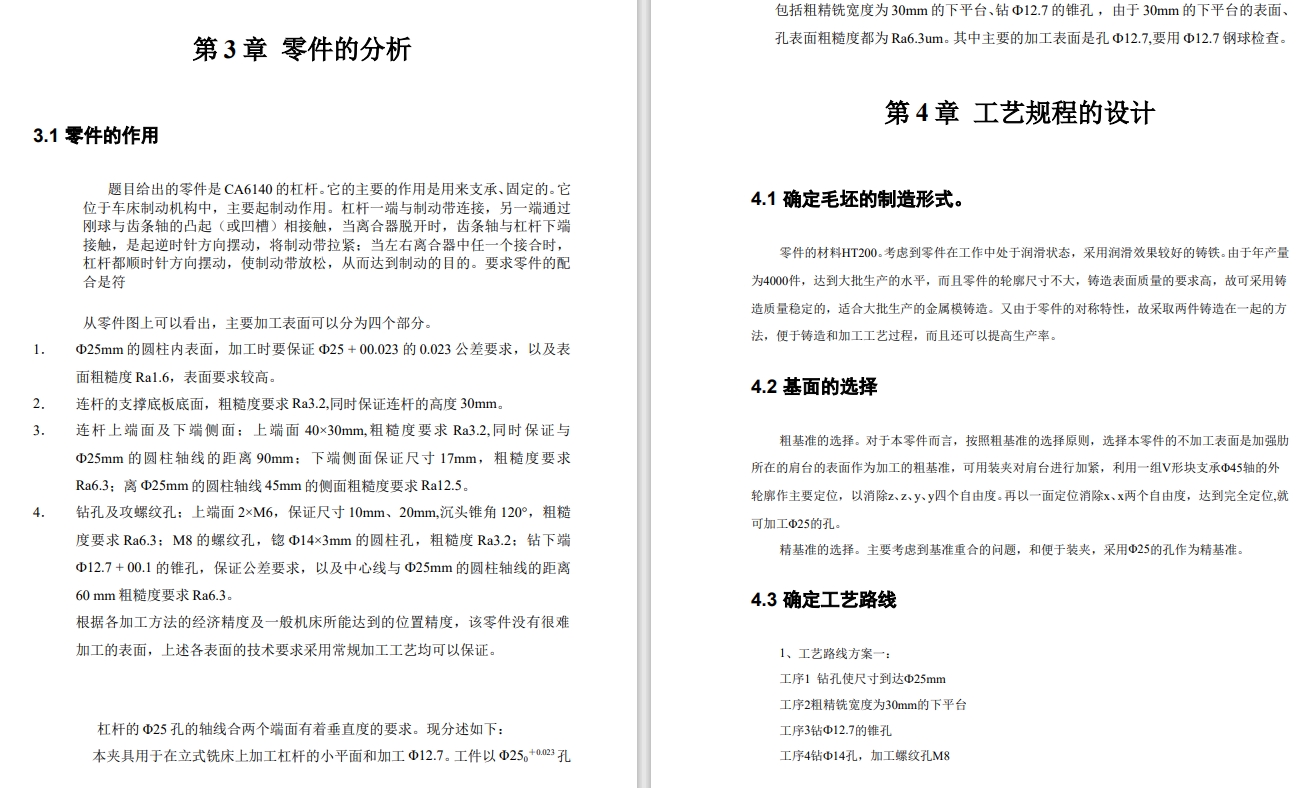

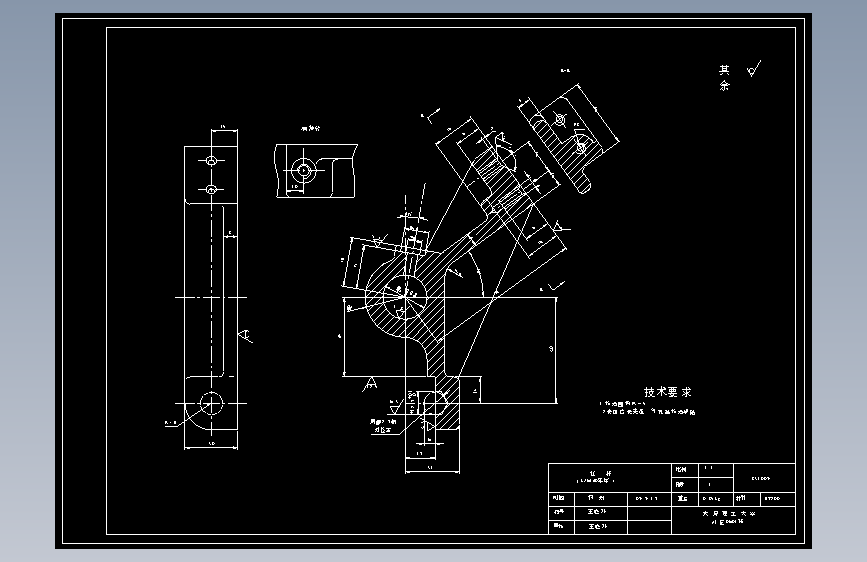

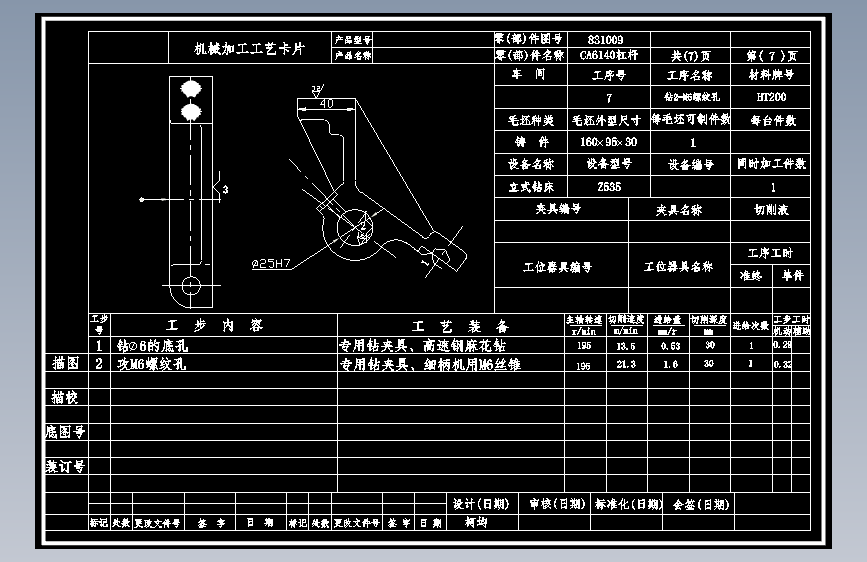

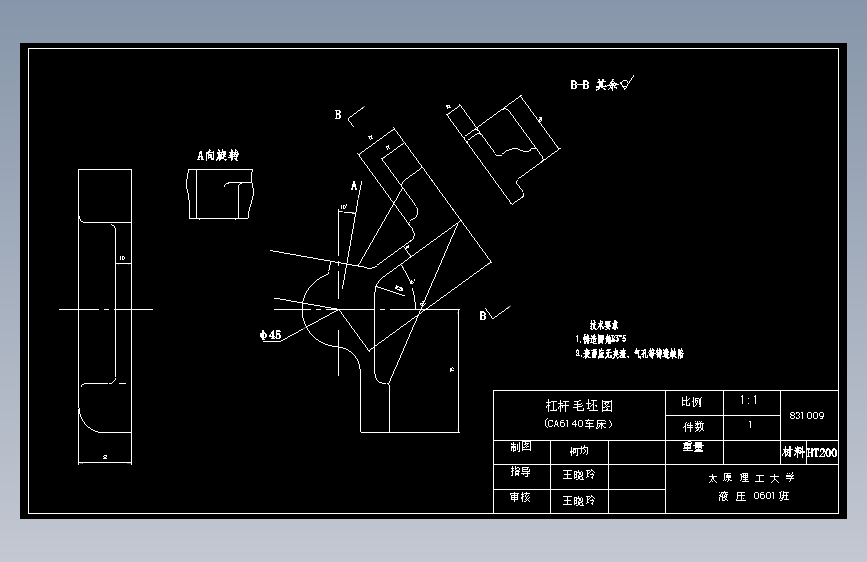

| 6 | 说明书.png | 413.25K |
| 7 | 零件图.png | 185.78K |
| 8 | 夹具体.dwg | 80.53K |
| 9 | 工序卡1.dwg | 71.53K |
| 10 | 工艺过程卡.doc | 40.00K |
| 11 | 毛坯图.dwg | 62.44K |
| 12 | 装配图.dwg | 140.56K |
| 13 | 说明书.doc | 794.18K |

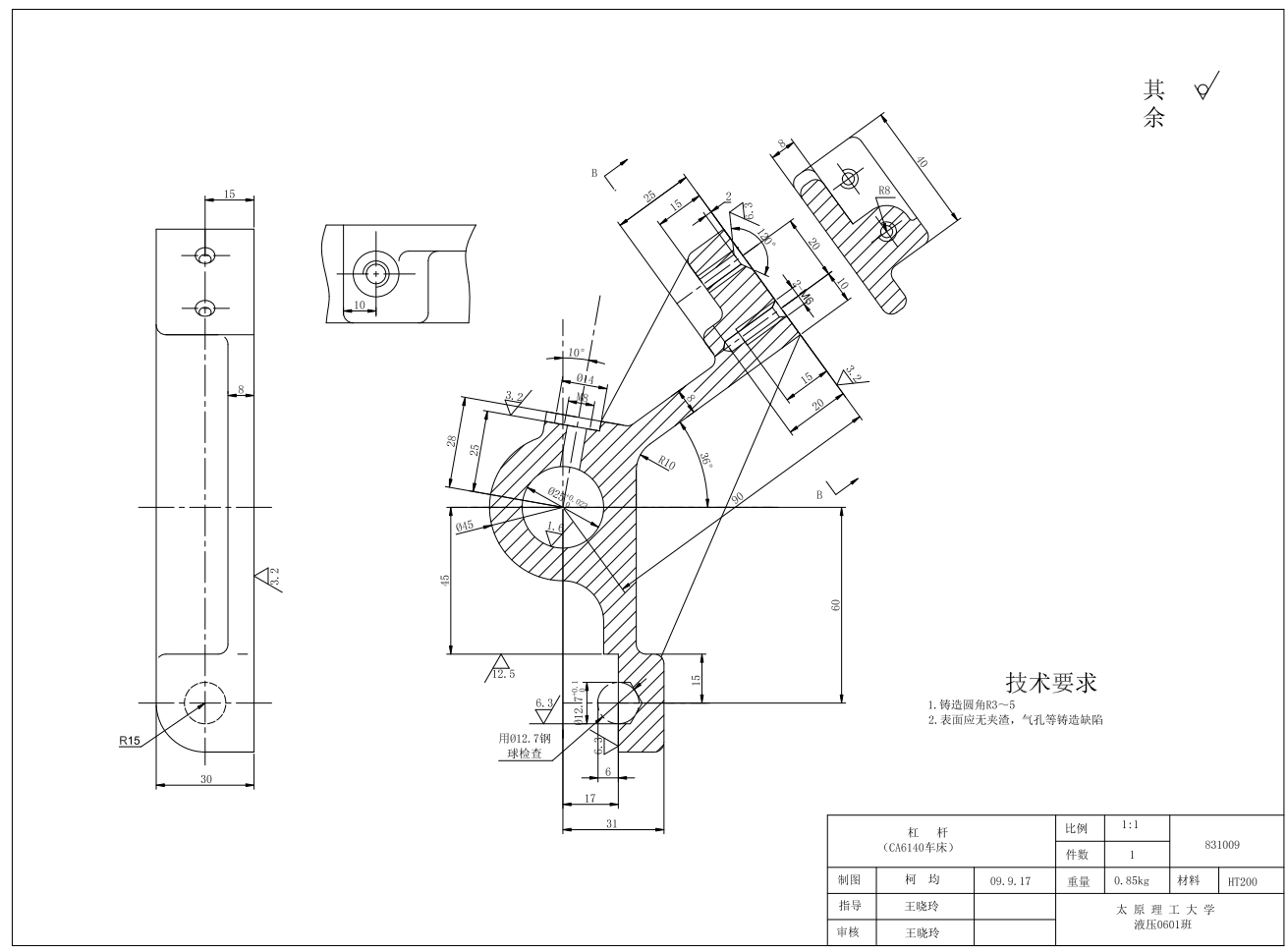

| 14 | 零件图.dwg | 84.75K |
| 15 | 工艺卡1.dwg | 39.70K |
| 16 | 工艺卡2.dwg | 38.36K |
| 17 | 工艺卡3.dwg | 53.26K |
| 18 | 工艺卡4.dwg | 53.50K |
| 19 | 工艺卡5.dwg | 55.25K |
| 20 | 工艺卡6.dwg | 53.05K |
| 21 | 工艺卡7.dwg | 54.91K |
| 22 | 工艺卡片.cdc | 4.50K |
| 23 | 机械加工工艺过程卡片.dwg | 32.33K |
此图纸下载需要48金币
立即下载
发布者
仁爱的玫瑰
创作: 6985
粉丝: 368
加入时间：2023-10-21
模型信息
图纸格式：dwg
文件大小：1.9M
所需金币：48
上传时间：2024-03-04 02:34:50
是否可编辑：可修改，包括参数
版本：AutoCAD 2007
