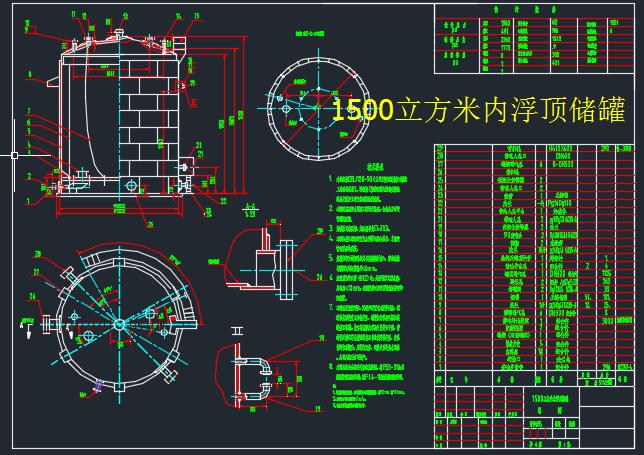

1500立方米内浮顶储罐设计CAD图纸+说明书（ID:997148）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 1709491190271.zip | 3.91M |

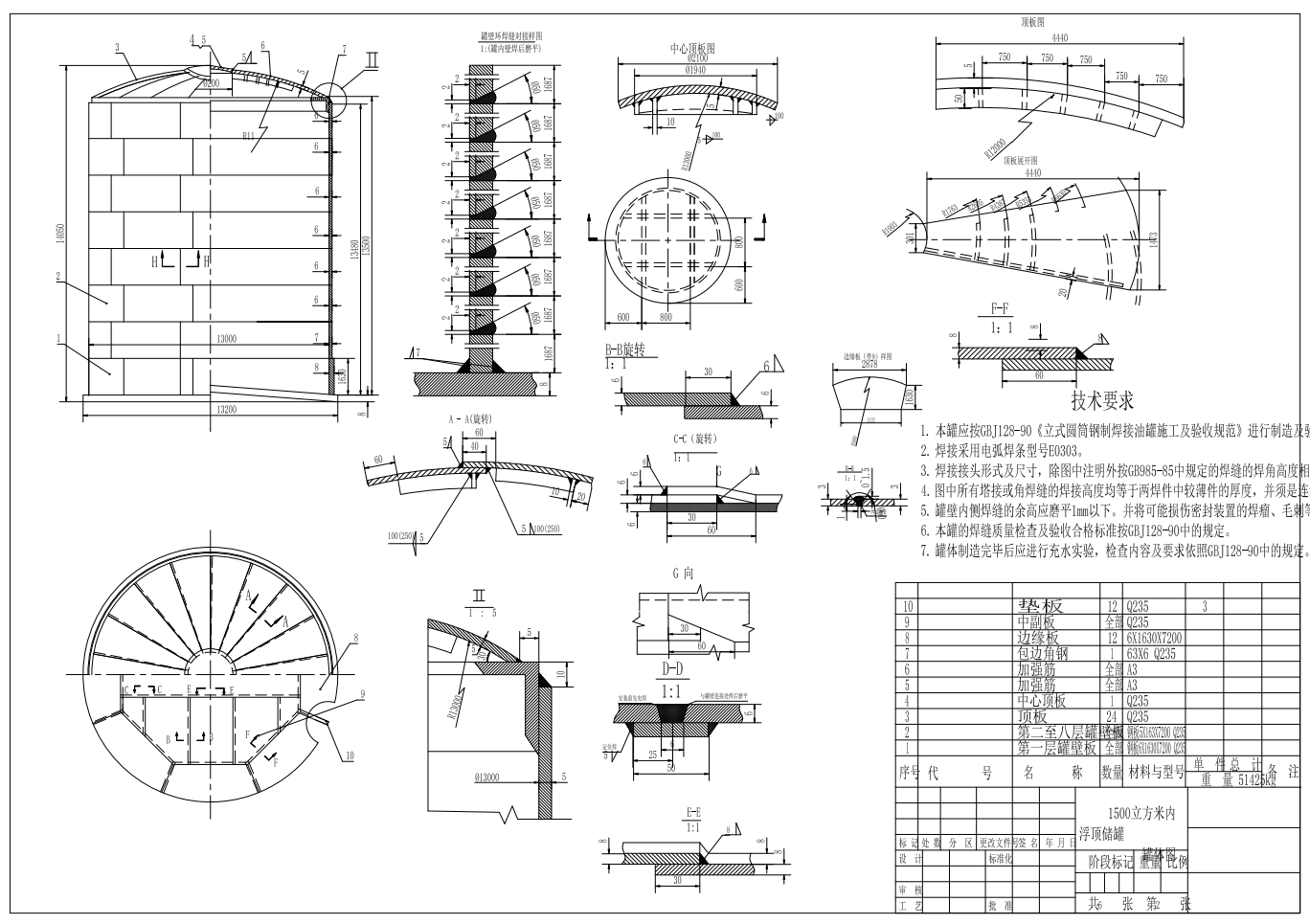

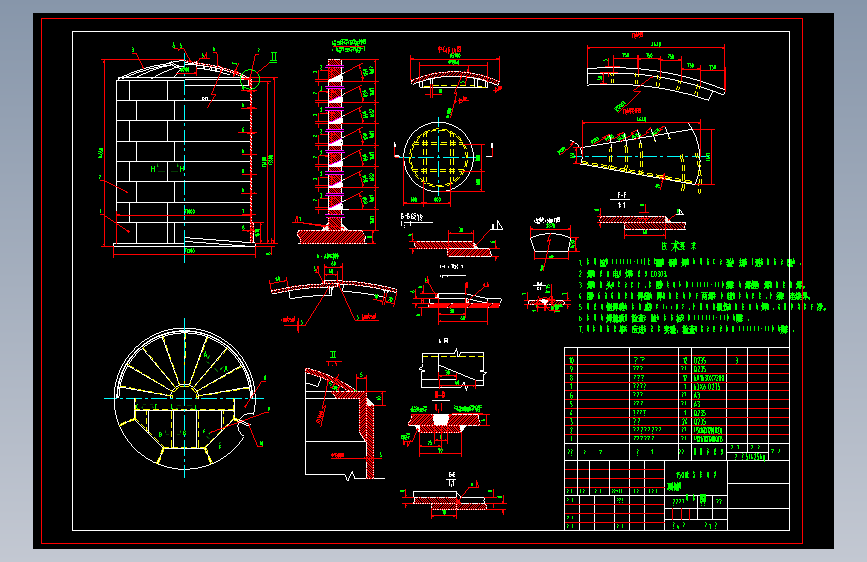

| 2 | -罐体图.png | 390.13K |

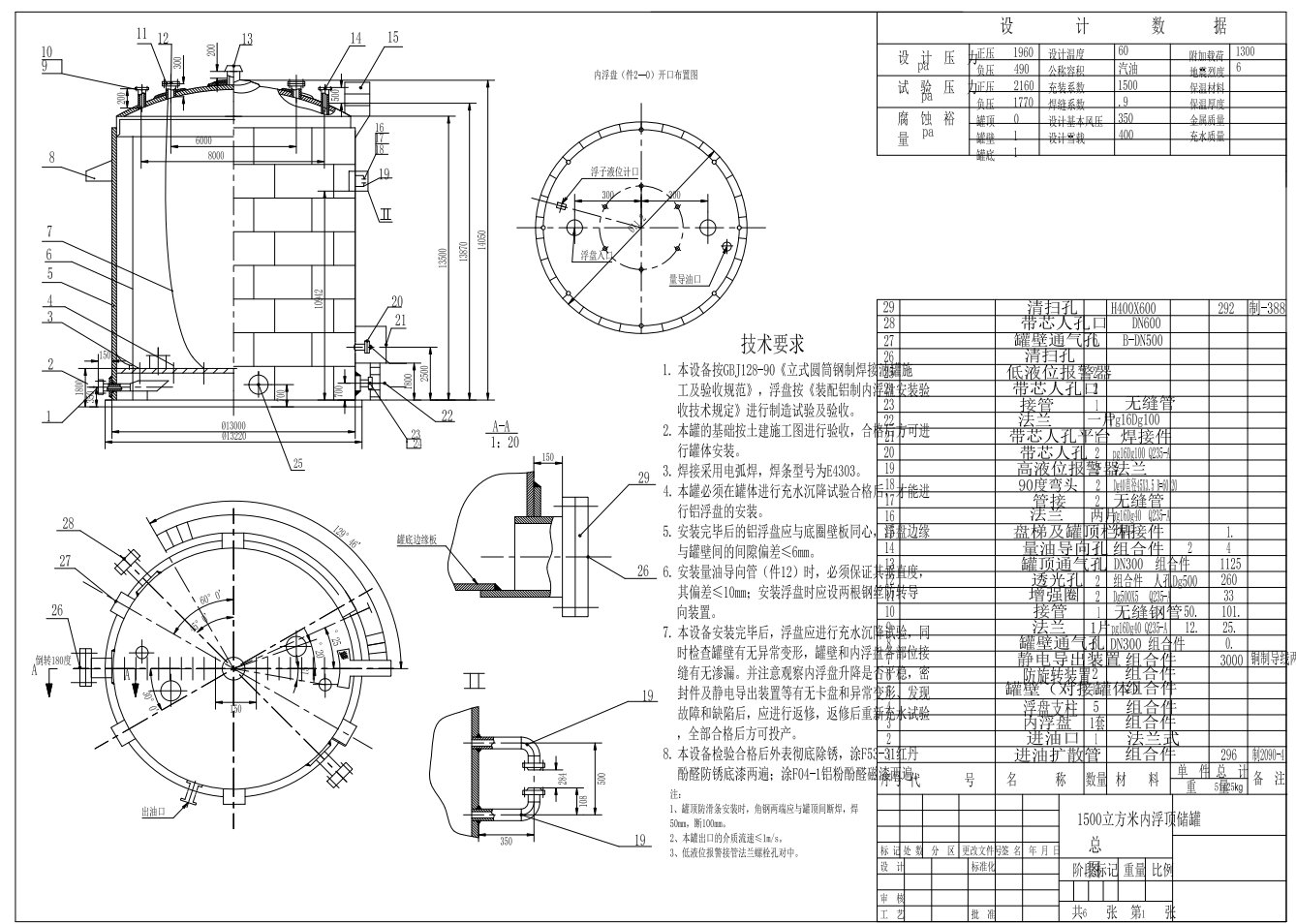

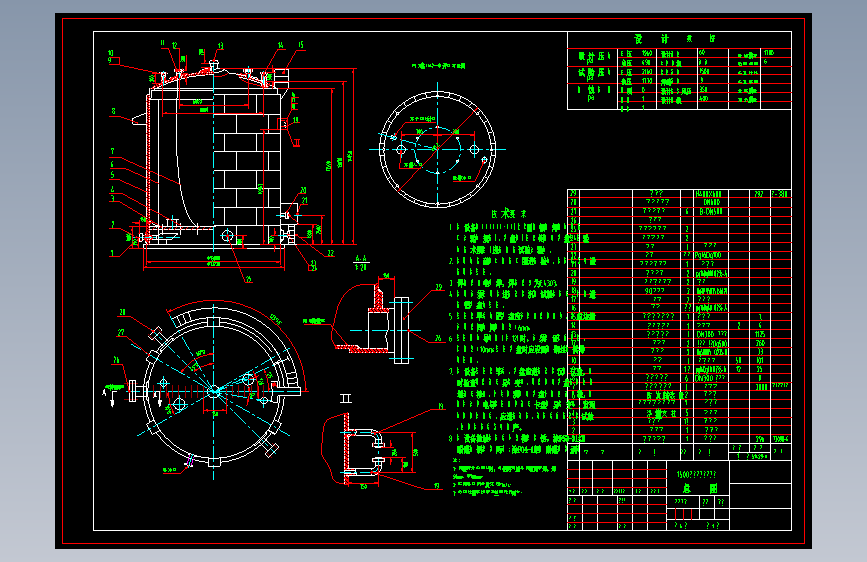

| 3 | 01500立方米内浮顶储罐总图.png | 469.23K |

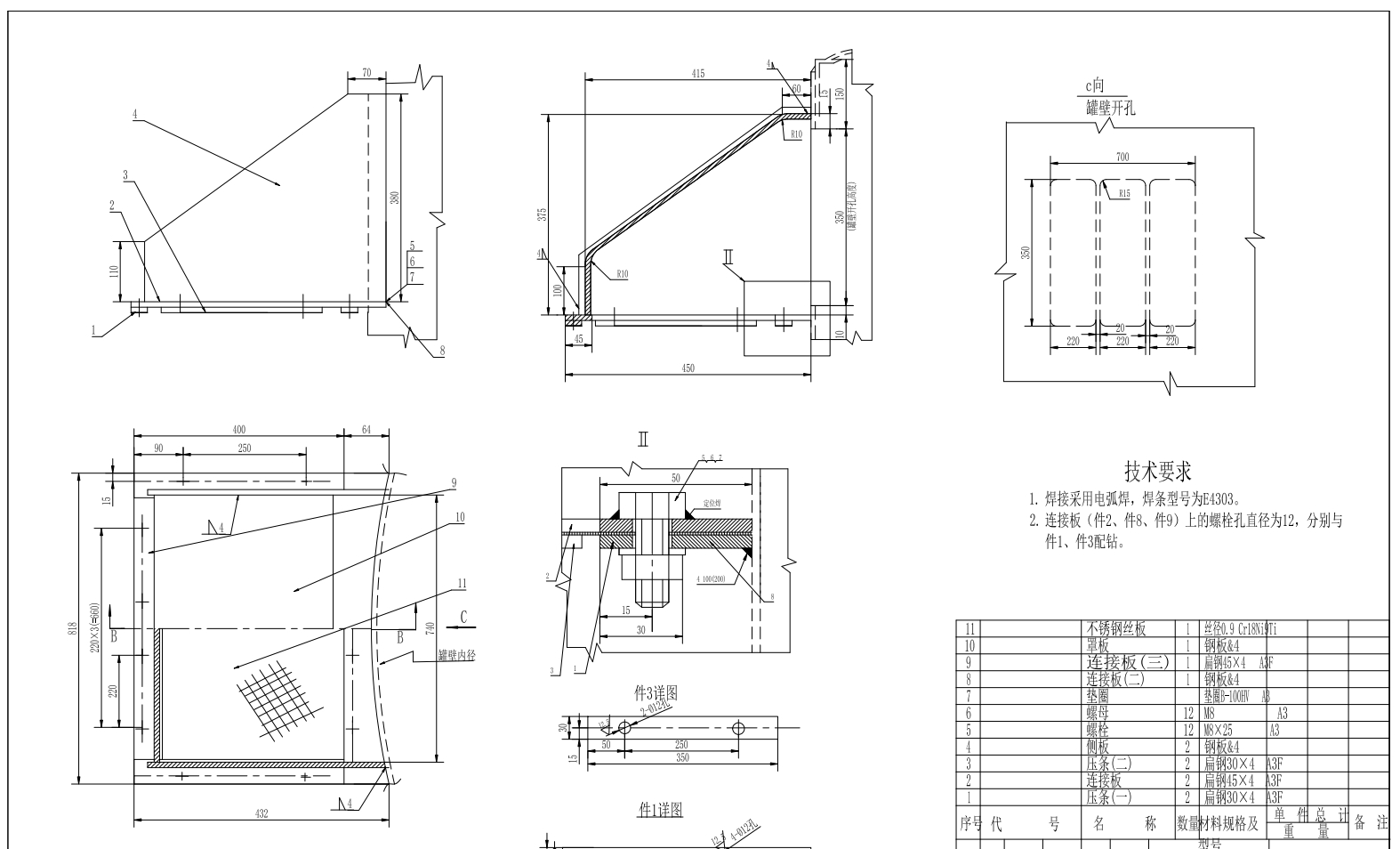

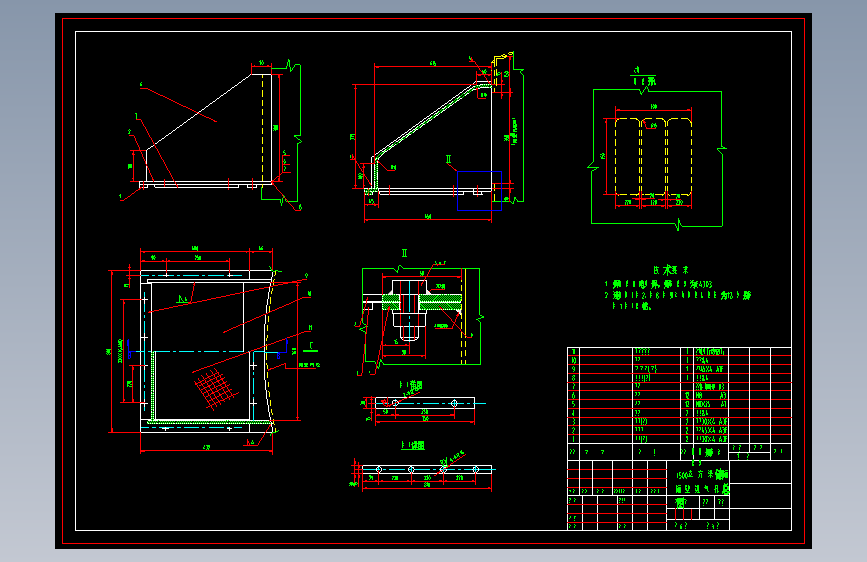

| 4 | 罐壁通气孔总图.png | 262.54K |

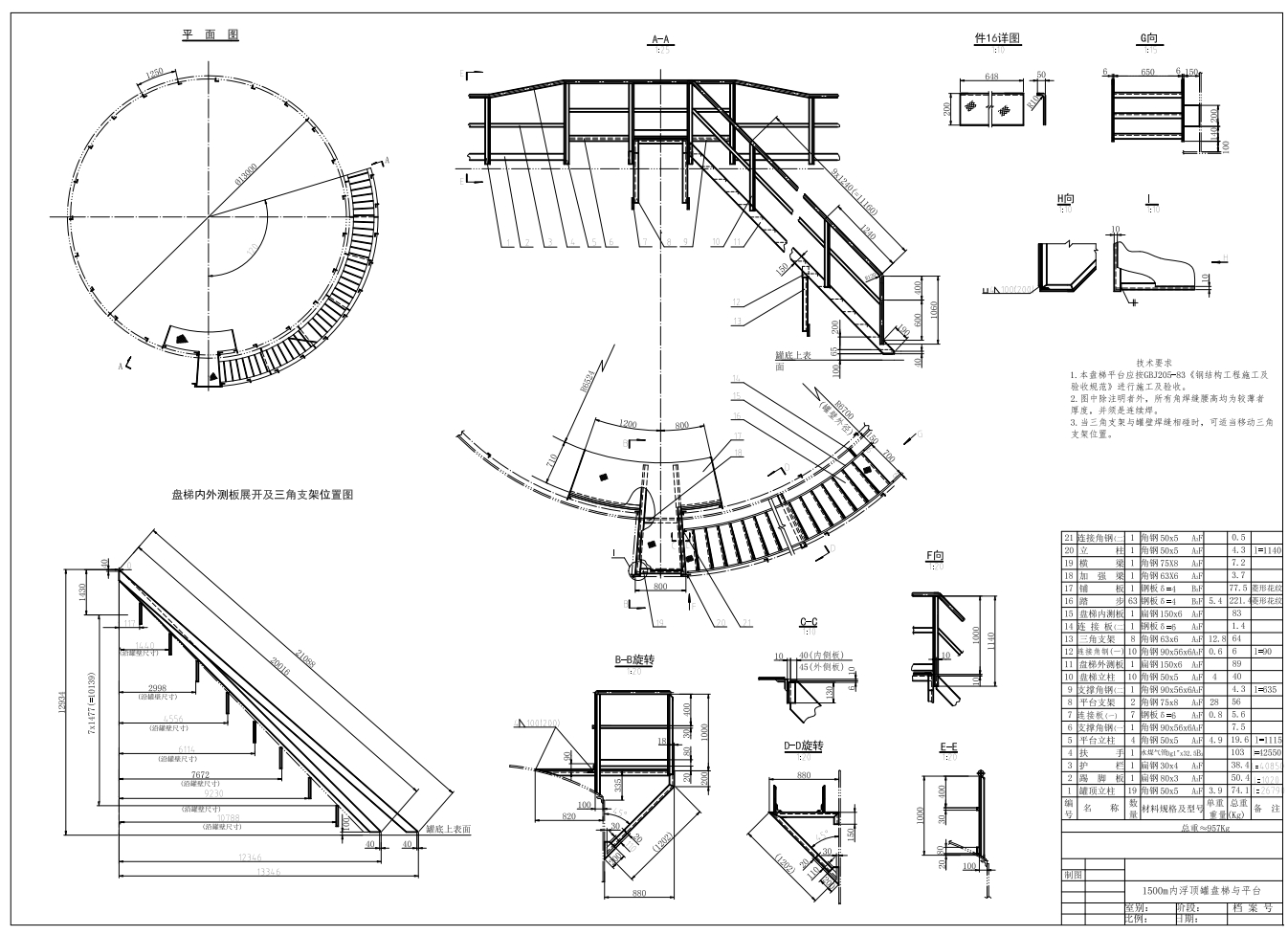

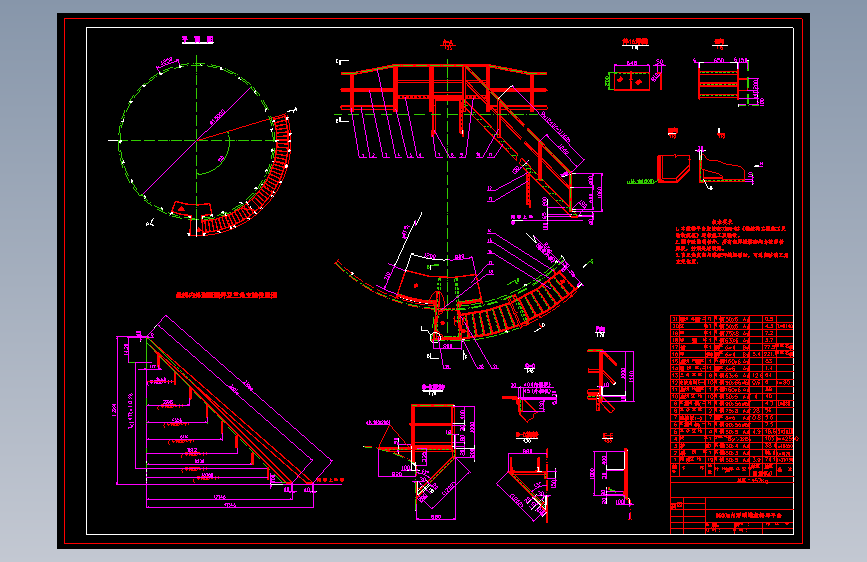

| 5 | 罐盘梯及平台.png | 358.77K |

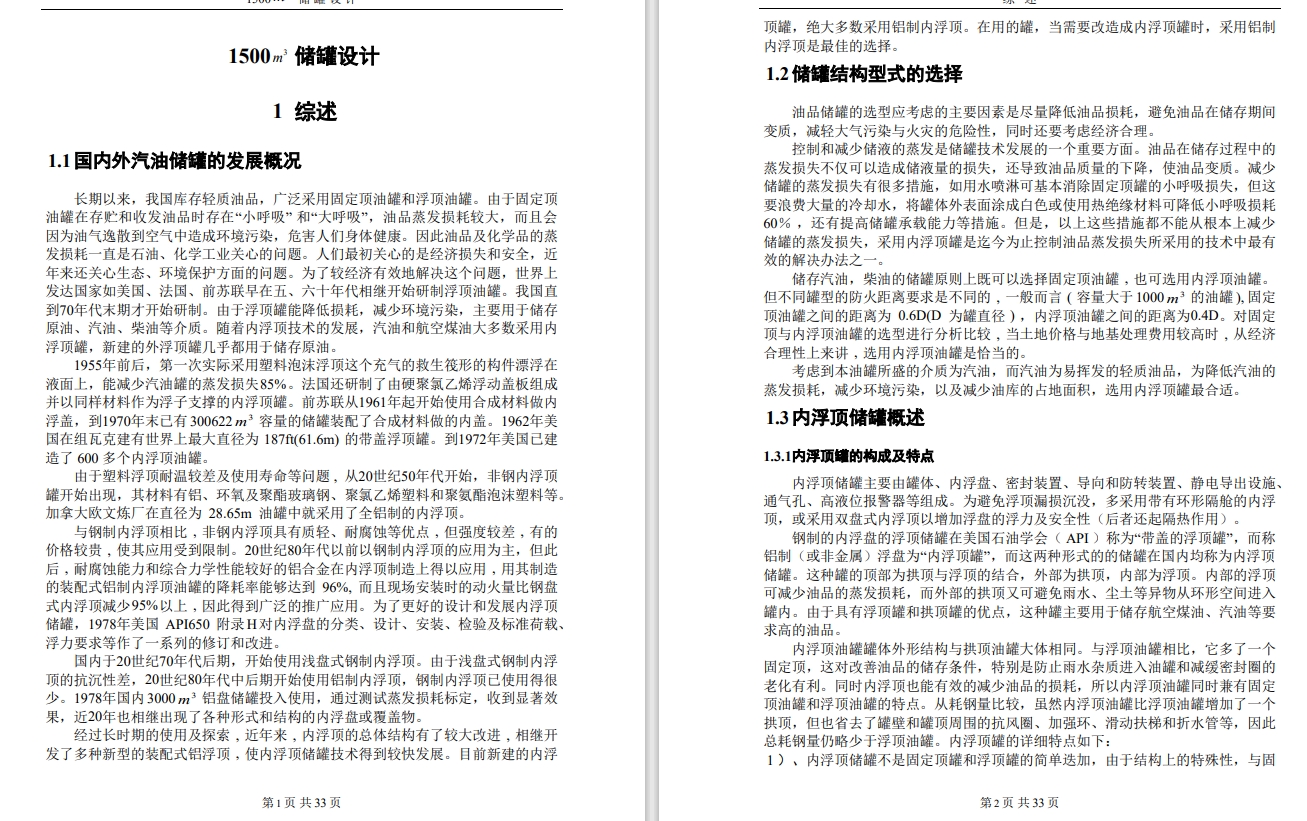

| 6 | 说明书.png | 756.92K |
| 7 | 进油扩散管.png | 226.58K |
| 8 | 量油导向管.png | 291.87K |
| 9 | 1500立方米内浮顶储罐总图.dwg | 153.44K |
| 10 | 罐体图.dwg | 131.31K |
| 11 | 罐壁通气孔总图.dwg | 71.17K |

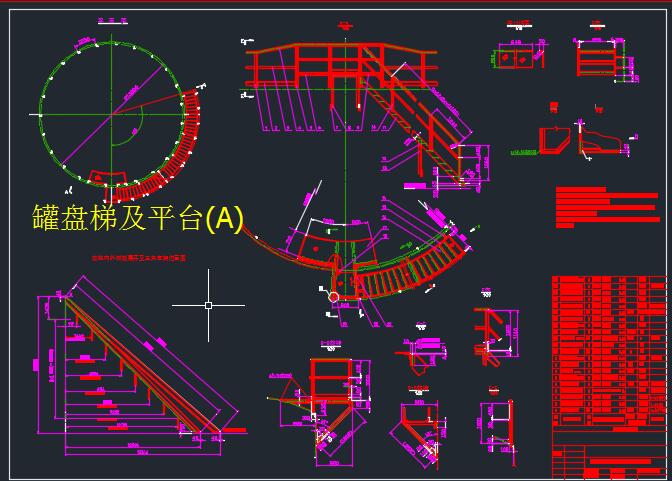

| 12 | 罐盘梯及平台A.dwg | 123.25K |
| 13 | 说明书.doc | 559.00K |

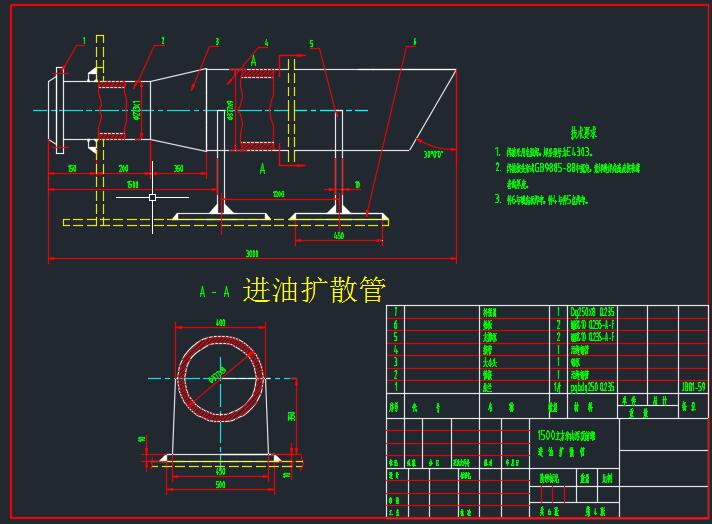

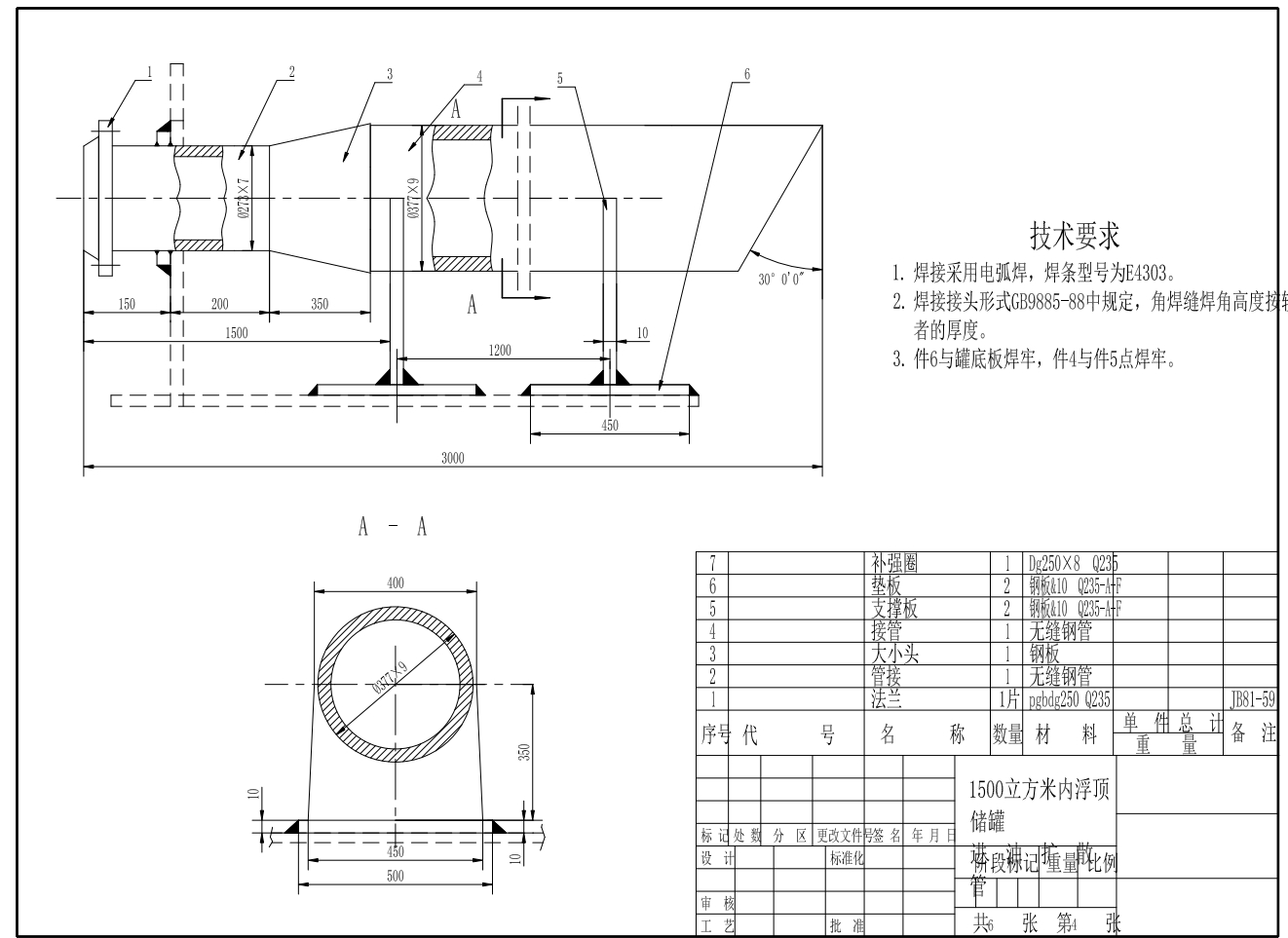

| 14 | 进油扩散管.dwg | 46.68K |

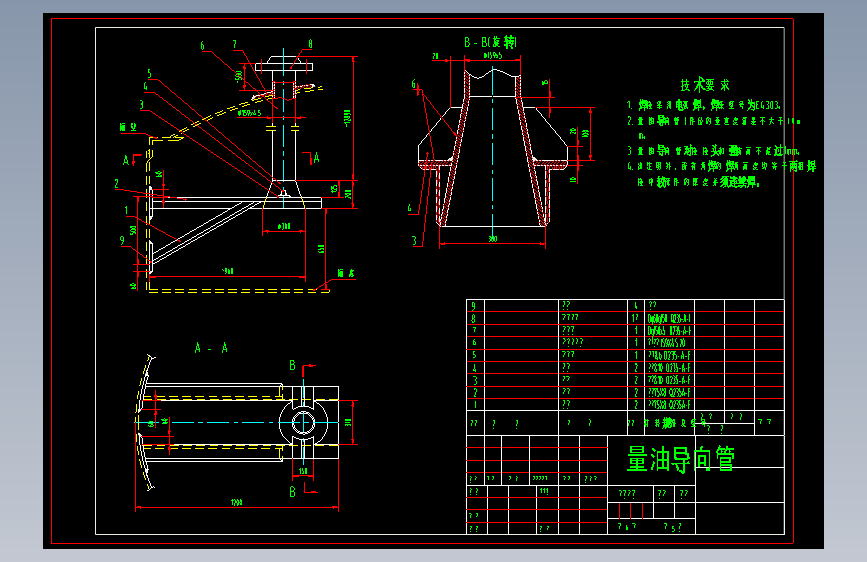

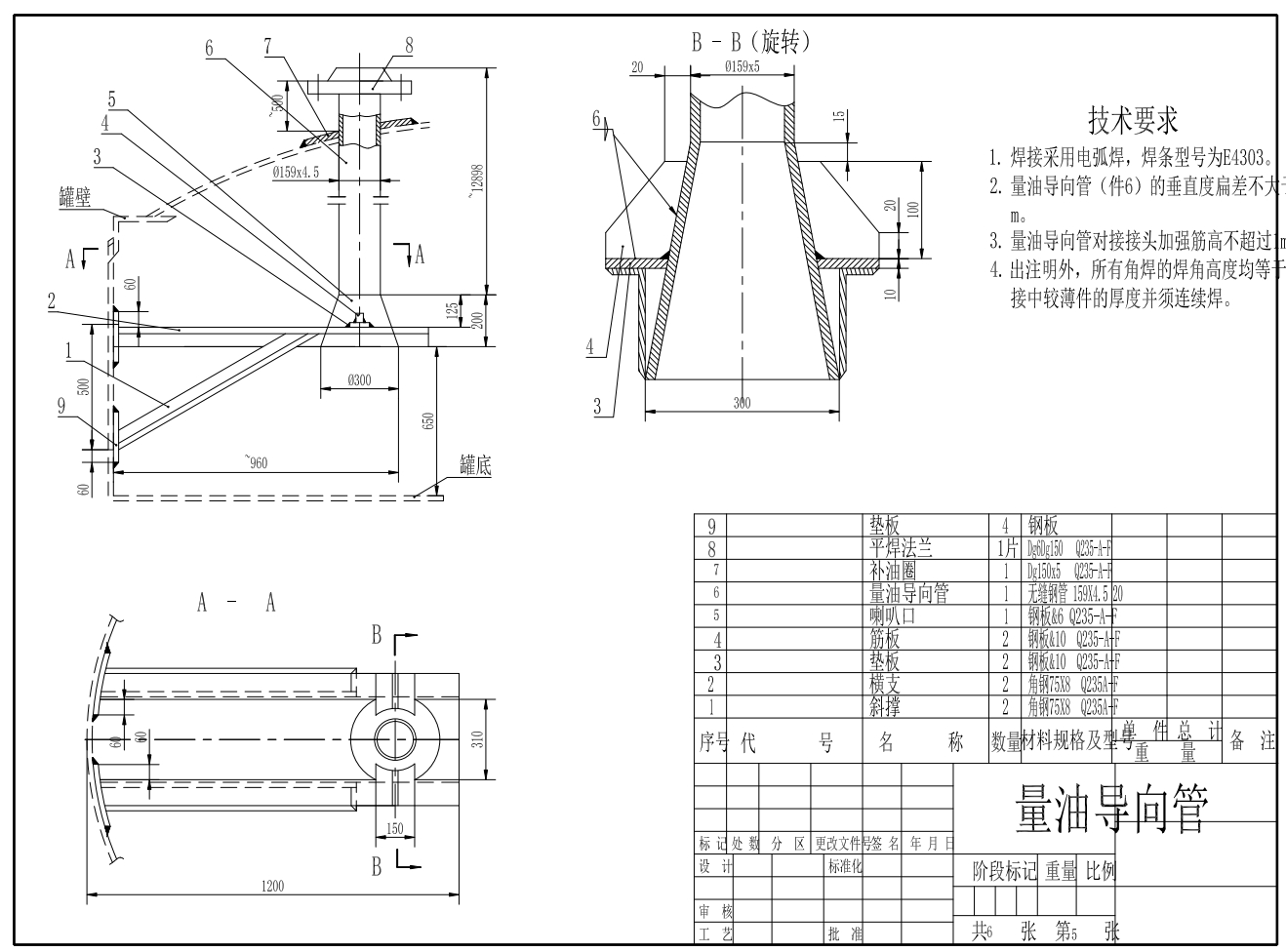

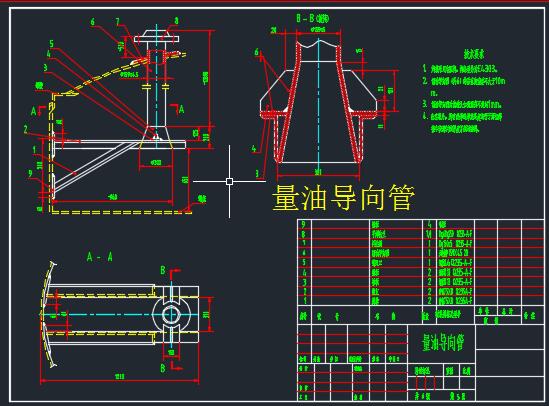

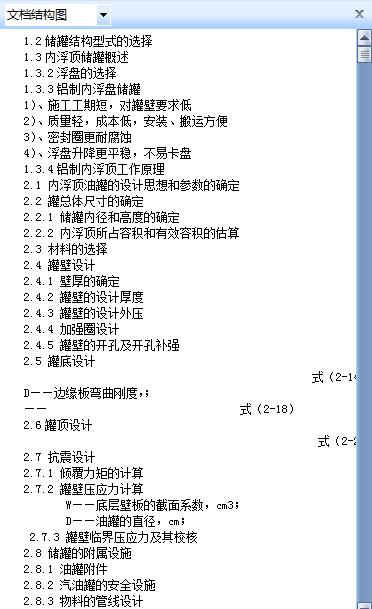

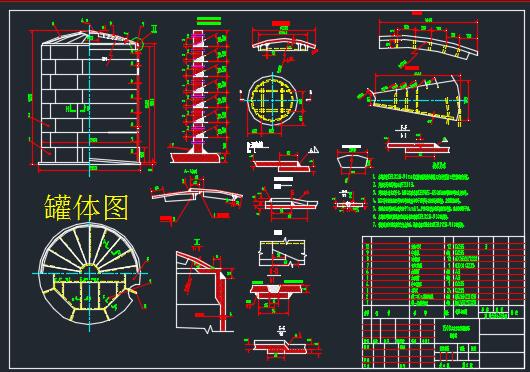

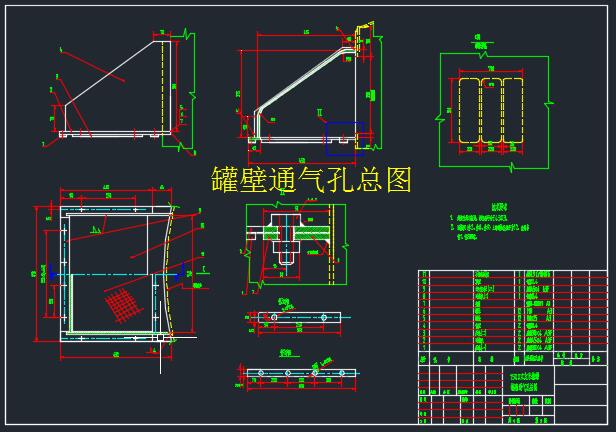

| 15 | 量油导向管.dwg | 53.03K |
| 16 | 1500立方米内浮顶储罐.jpg | 69.70K |
| 17 | 目录.jpg | 43.17K |
| 18 | 罐体图.jpg | 47.75K |
| 19 | 罐壁通气孔总图.jpg | 44.55K |
| 20 | 罐盘梯及平台A.jpg | 55.46K |

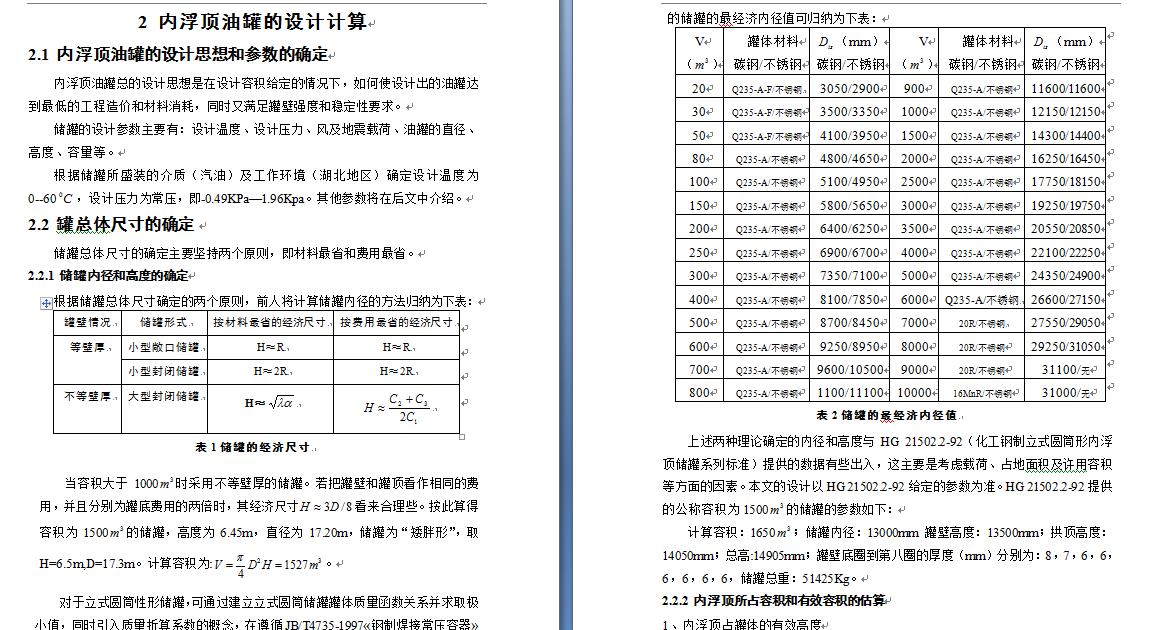

| 21 | 设计内容.jpg | 168.04K |
| 22 | 资料清单.jpg | 44.01K |
| 23 | 进油扩散管.jpg | 50.11K |
| 24 | 量油导向管.jpg | 42.75K |
| 25 | 附属文章内容预览.jpg | 161.33K |
此图纸下载需要44金币
立即下载
发布者
傲娇的康乃馨
创作: 6985
粉丝: 369
加入时间：2023-10-21
模型信息
图纸格式：dwg
文件大小：4.01M
所需金币：44
上传时间：2024-03-04 02:39:51
是否可编辑：可修改，包括参数
版本：AutoCAD 2013
标签
图纸简介
