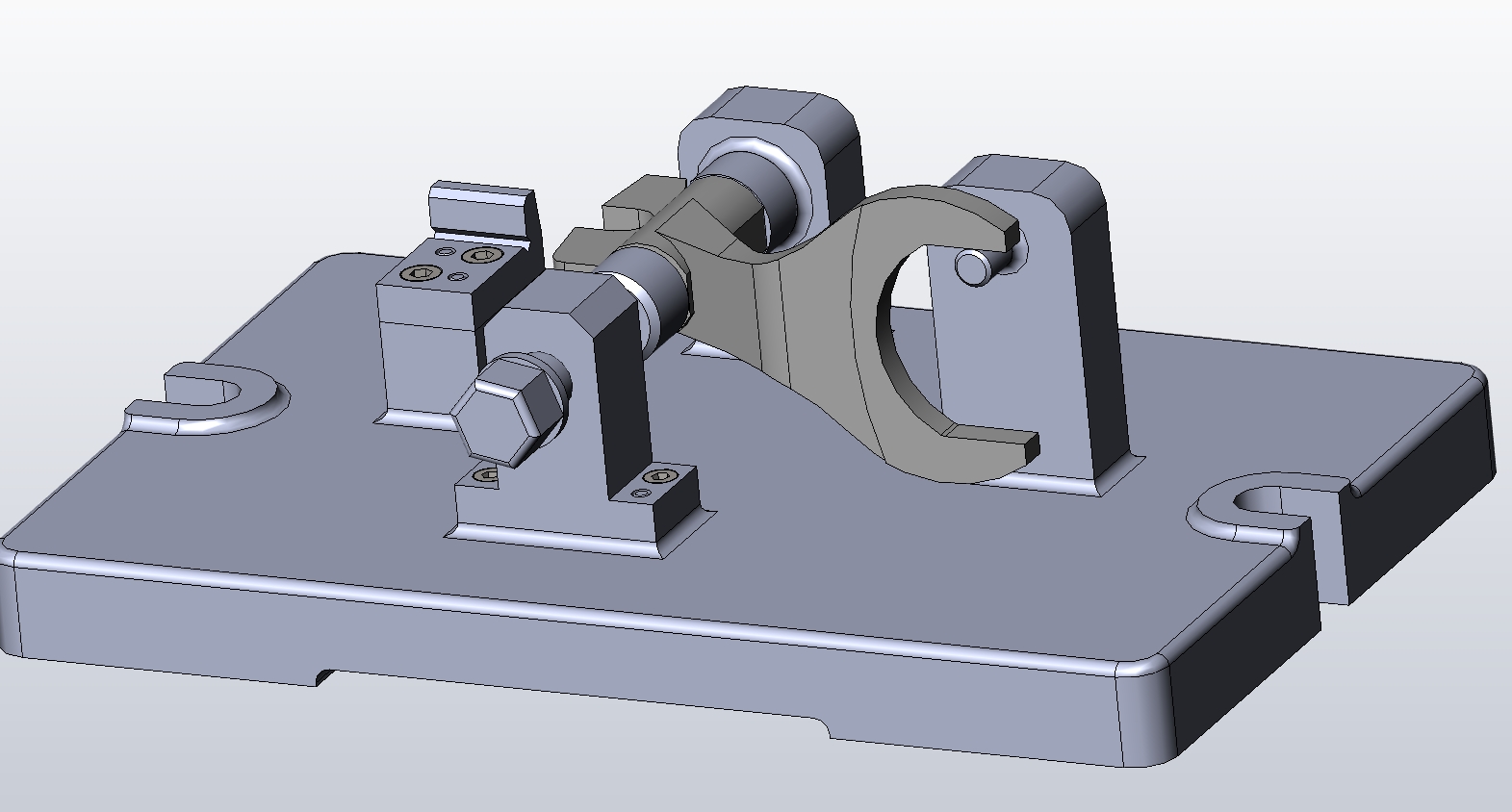

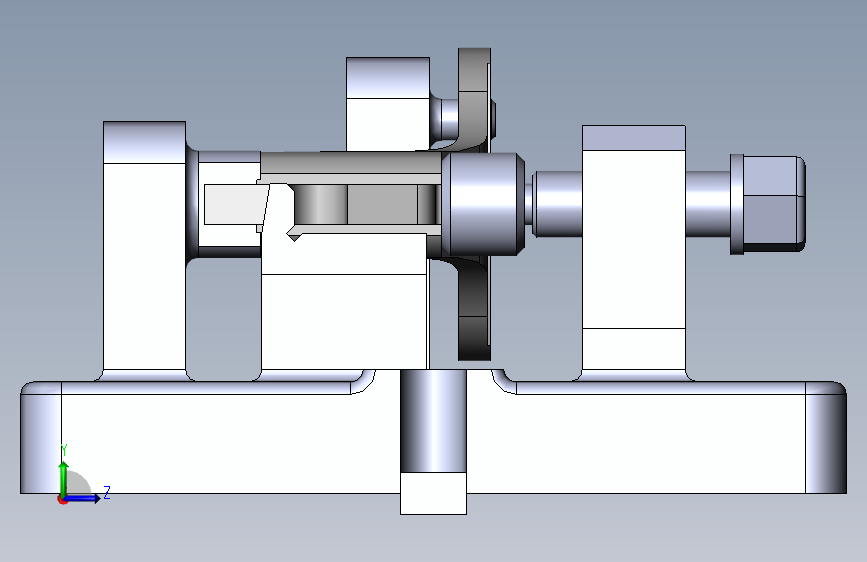

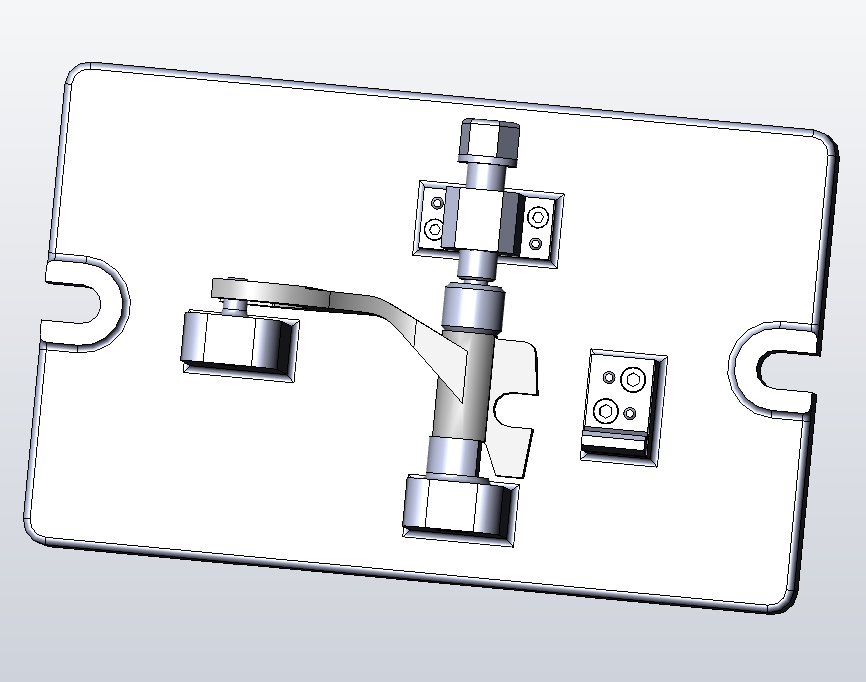

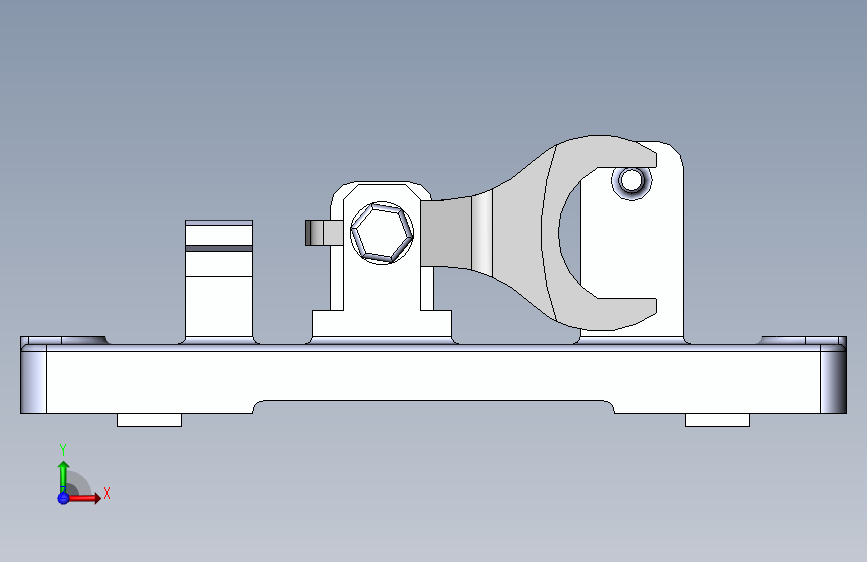

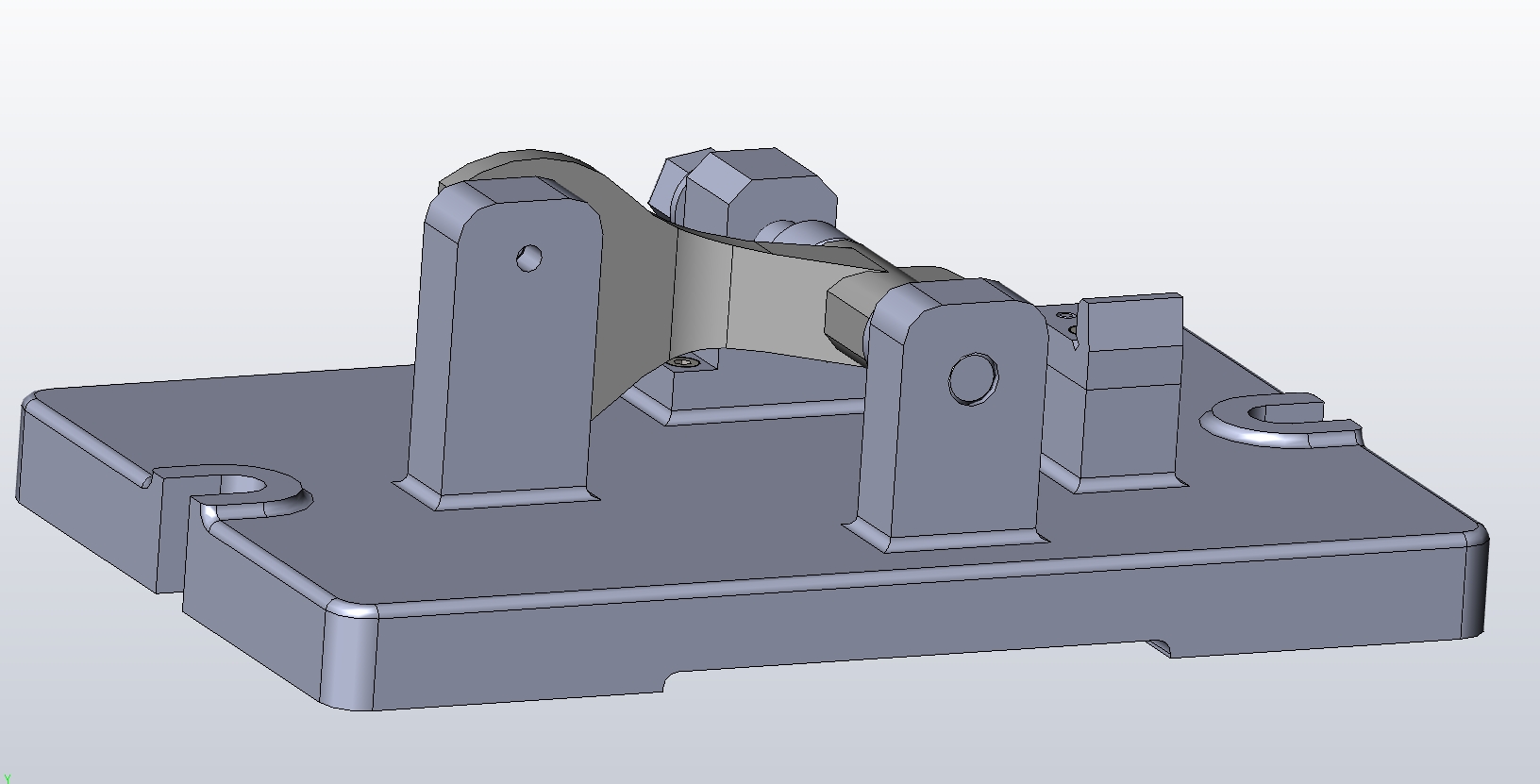

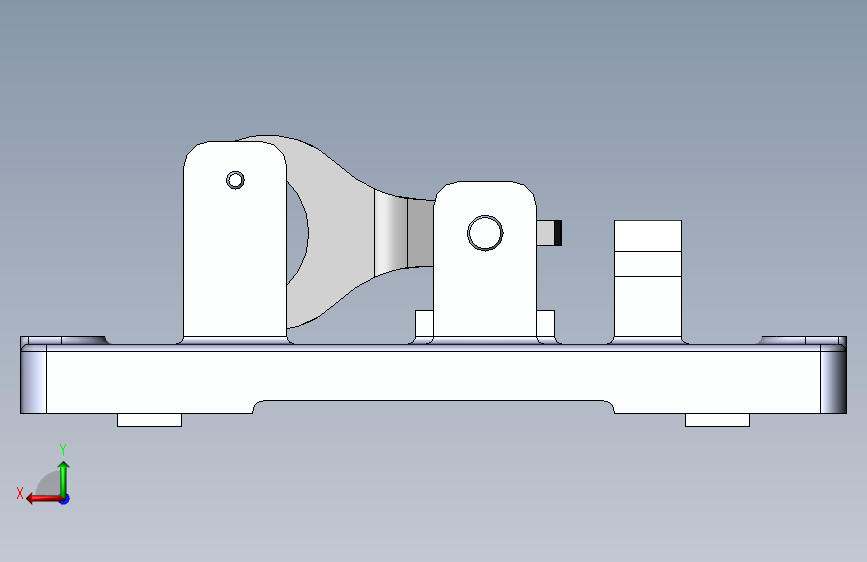

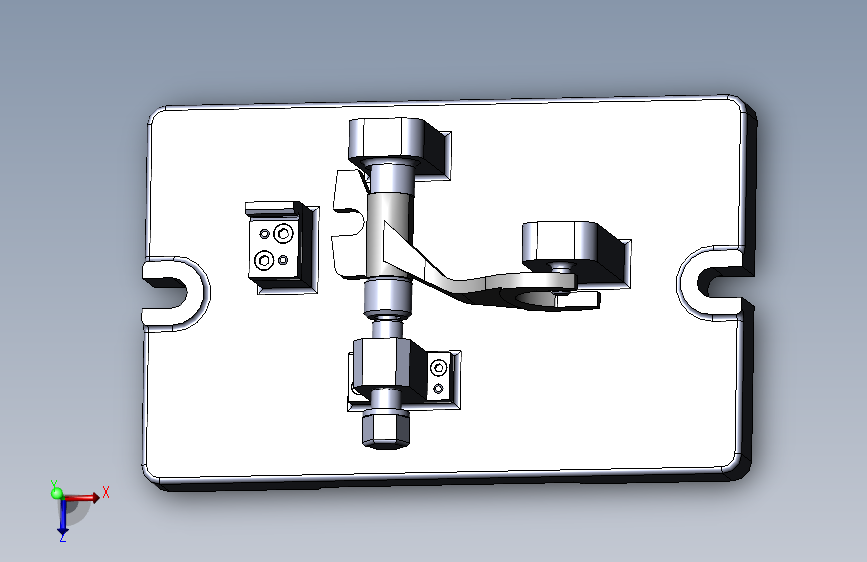

变速器换挡叉铣U型14.2mm槽夹具（ID:997235）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17094913522440.zip | 2.51M |
| 2 | 上面.png | 128.70K |

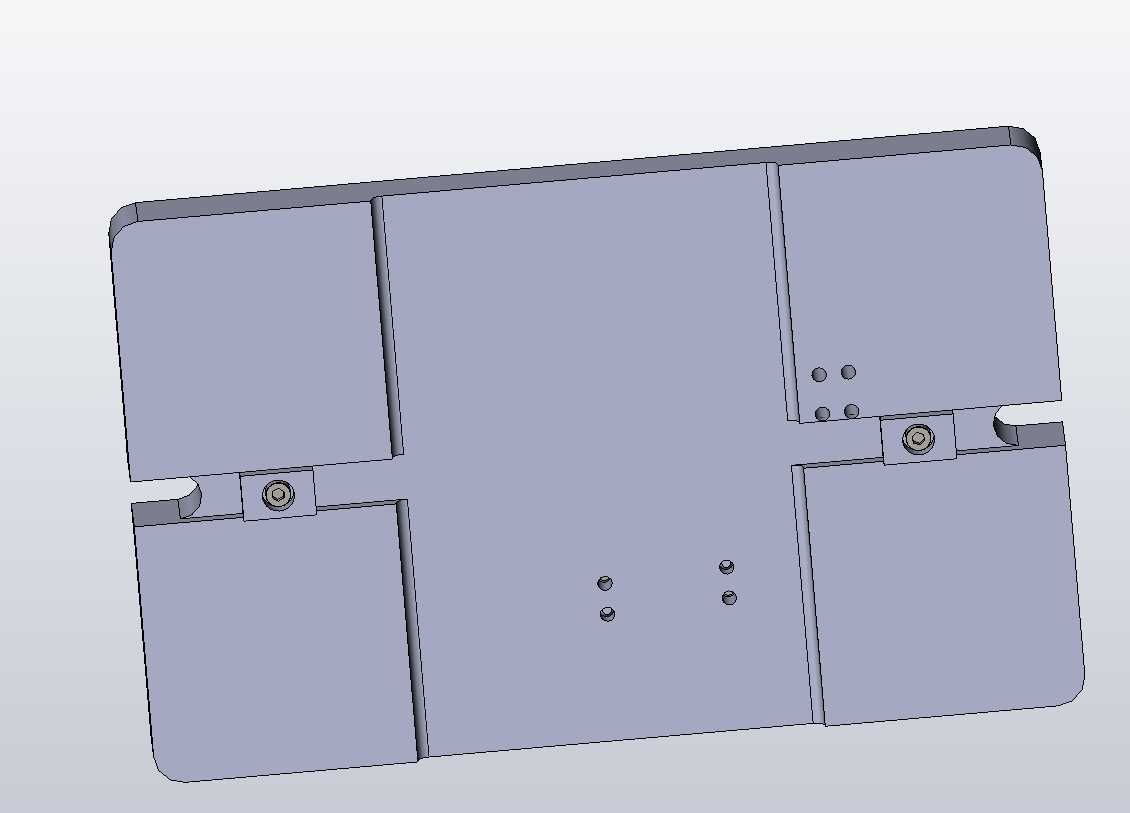

| 3 | 下面.png | 105.78K |
| 4 | 前面.png | 252.48K |
| 5 | 后面、.png | 202.13K |

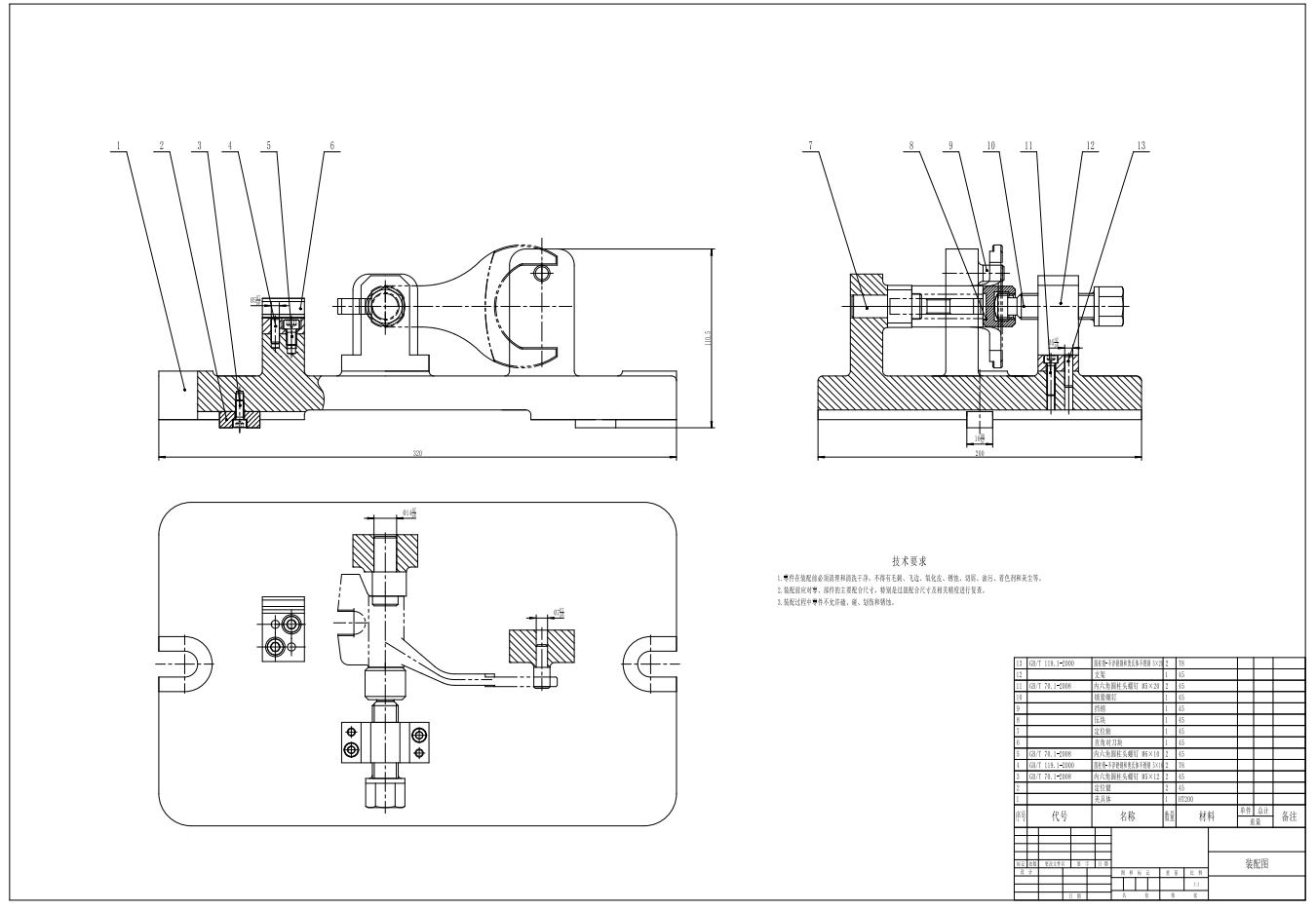

| 6 | 夹具装配图.png | 191.40K |

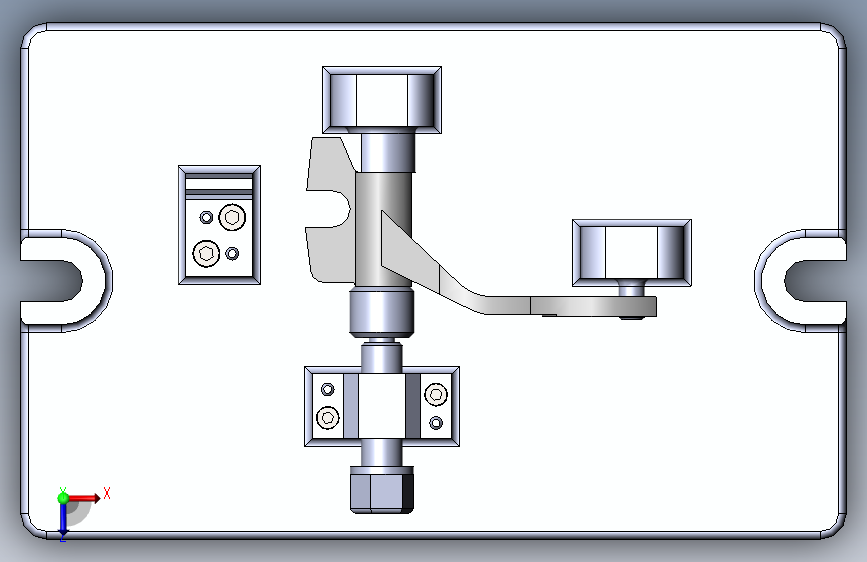

| 7 | 夹具装配图.dwg | 337.08K |
| 8 | GB／T70．1-2000内六角圆柱头螺钉M5×16.SLDPRT | 225.50K |
| 9 | GB／T70．1-2000内六角圆柱头螺钉M5×20.SLDPRT | 225.00K |
| 10 | GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 221.00K |
| 11 | 压块直径25.SLDPRT | 146.00K |
| 12 | 变速器换挡叉.SLDPRT | 210.50K |
| 13 | 圆柱销5.SLDPRT | 132.00K |
| 14 | 定位轴.SLDPRT | 154.00K |
| 15 | 定位键小槽.SLDPRT | 124.50K |
| 16 | 对刀块组件.SLDASM | 156.50K |
| 17 | 挡销.SLDPRT | 142.00K |
| 18 | 支架25厚.SLDPRT | 186.00K |
| 19 | 直角对刀块.SLDPRT | 148.00K |
| 20 | 螺套.SLDPRT | 160.50K |
| 21 | 装配.SLDASM | 402.50K |
| 22 | 装配.STEP | 885.96K |
| 23 | 铣夹具体小槽.SLDPRT | 563.50K |
| 24 | 锁紧螺钉M16.SLDPRT | 194.50K |
此图纸下载需要245金币
立即下载
发布者
傲娇的康乃馨
创作: 6985
粉丝: 372
加入时间：2023-10-21
模型信息
图纸格式：dwg,sldprt,sldasm,step
文件大小：2.57M
所需金币：245
上传时间：2024-03-04 02:42:33
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2010
