家用电器安装卡片冲压模具设计（ID:1163710）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17110951267403.rar | 537.80K |
| 2 | 家用电器安装卡片冲压模具设计.doc | 108.97K |

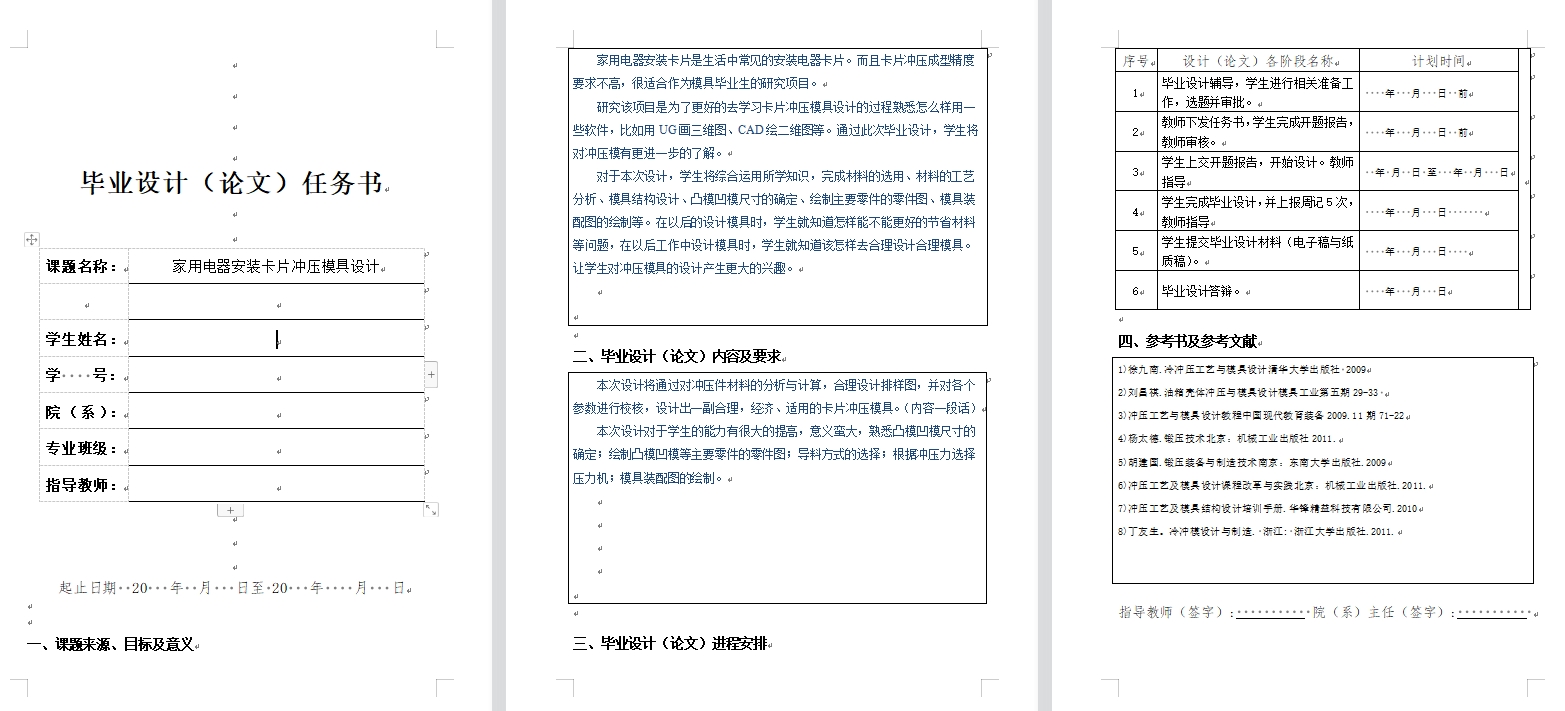

| 3 | 毕业设计（论文）任务书.doc | 31.00K |
| 4 | 毕业设计（论文）开题报告.doc | 39.00K |
| 5 | 毕业设计（论文）选题审批表.doc | 27.00K |

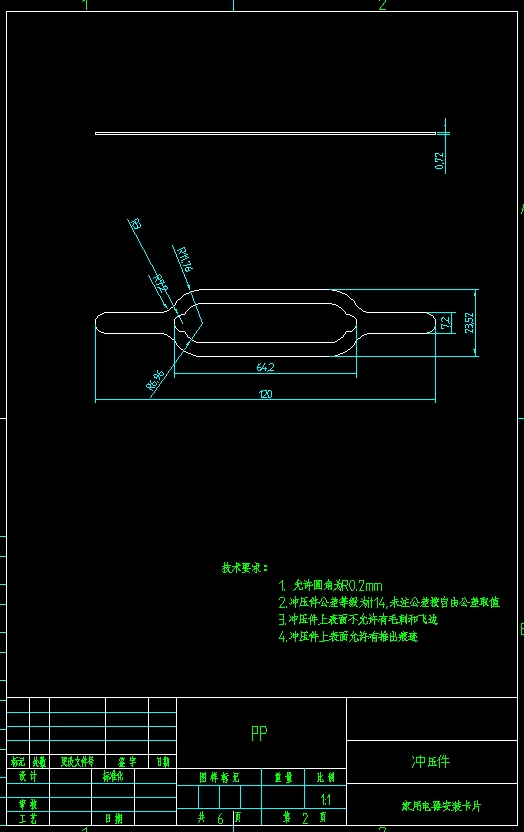

| 6 | 冲压件.dwg | 71.96K |
| 7 | 家用电器安装卡片冲压模具设计.dwg | 121.90K |
| 8 | 排样.dwg | 77.25K |
| 9 | CHONGYA.prt | 1.27M |
此图纸下载需要240金币
立即下载
发布者
火星上的冷风
创作: 312
粉丝: 18
加入时间：2023-05-25
模型信息
图纸格式：dwg,prt
文件大小：550.71KB
所需金币：240
上传时间：2024-03-22 16:12:07
是否可编辑：可修改，包括参数
版本：UG NX 6
标签
冲压
模具
冷加工
落料
排样
图纸简介

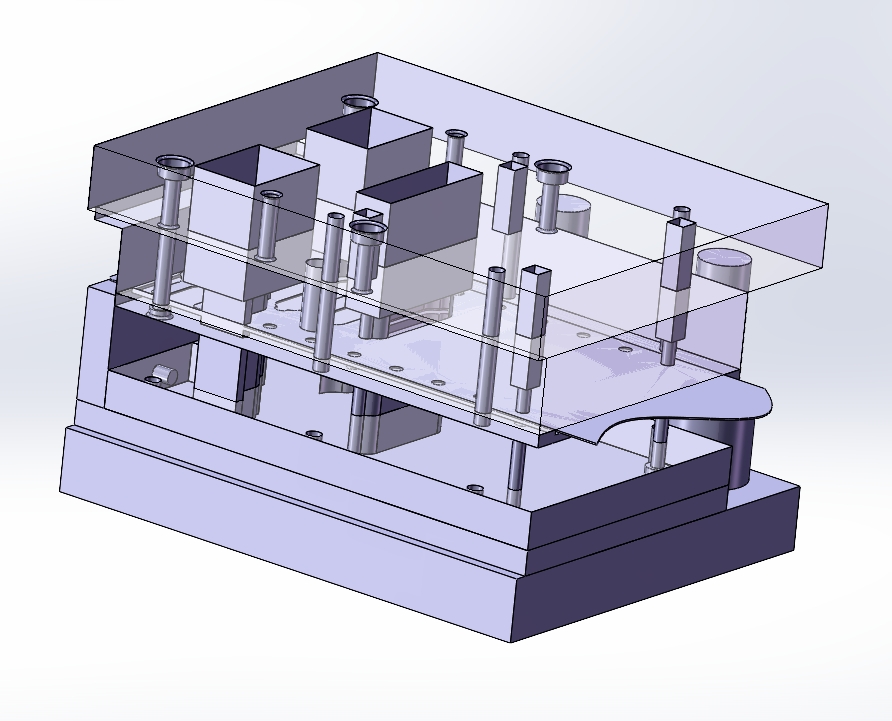

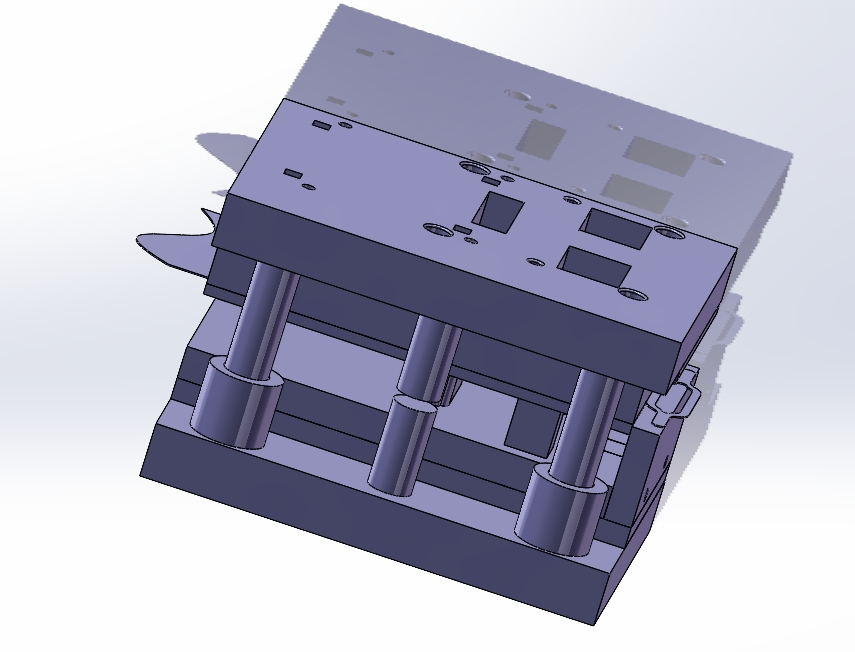

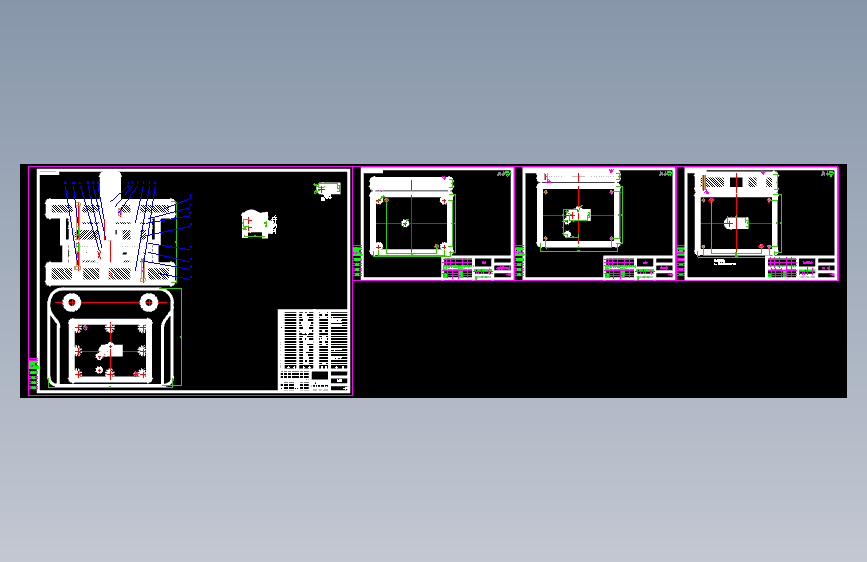

本课题是关于一套系统的模具设计。生产零件为家用电器安装卡片，模具包括冲裁落料几个工序。首先对零件进行分析，包括尺寸，外形，用料，表面质量等方面。再分析冲压板材的选用，尺寸。模具的设计成型工艺分析，有排样方案的选择，工步的设计等。
模具的设计还要成本问题，因此要合理选择排样，由此计算搭边值，利用率。工步的设计优良有利于零件的高效率生产。
模具采用正装式级进模的方式冲压。对模具分析包括送料，导正，卸料，导料，落料，导向几个反面。分别对每个工序分析，由此设计模具的每个功能件，由设计方案绘制模具零件图，继而完成装配图。
在具体的设计上，还要详细的设计出模具的具体尺寸。重要的有凹凸模刃口尺寸，以及冲裁力
