门框装配线（ID:1253619）
查找相似图纸
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)

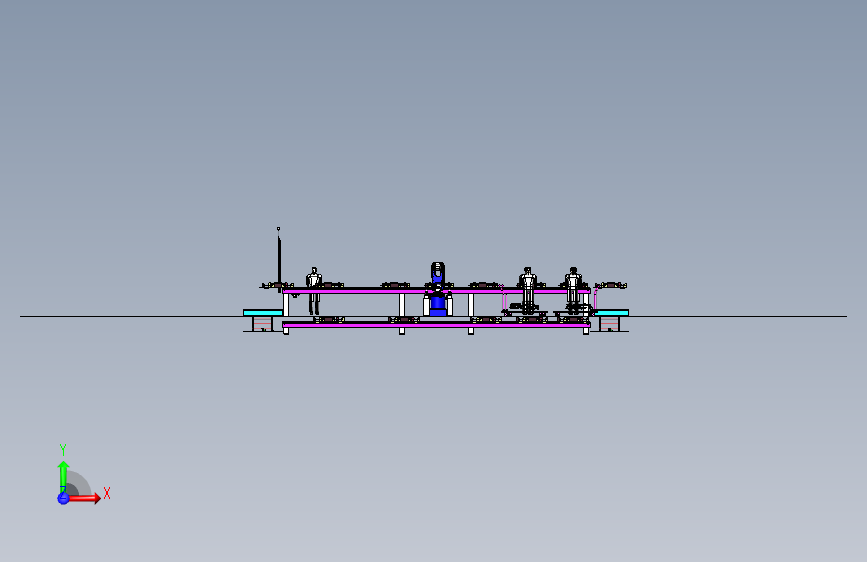

3.png)

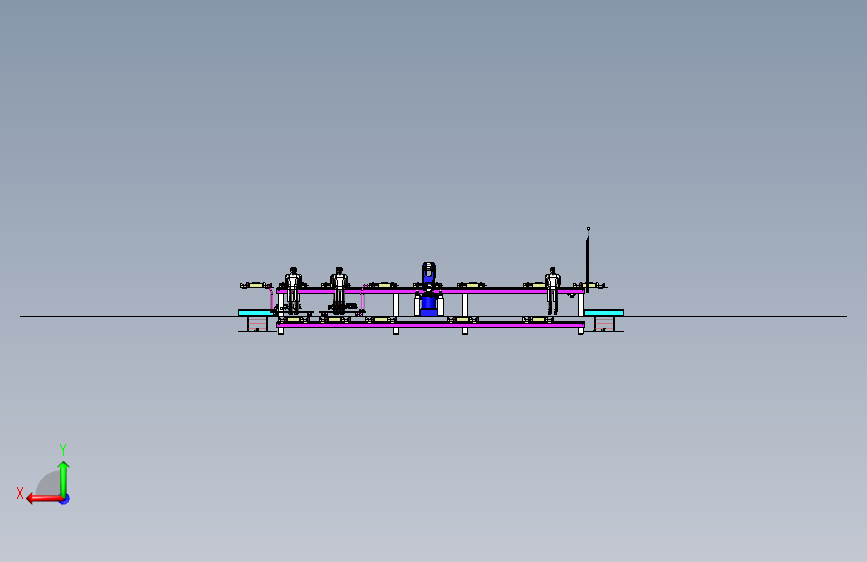

4.png)

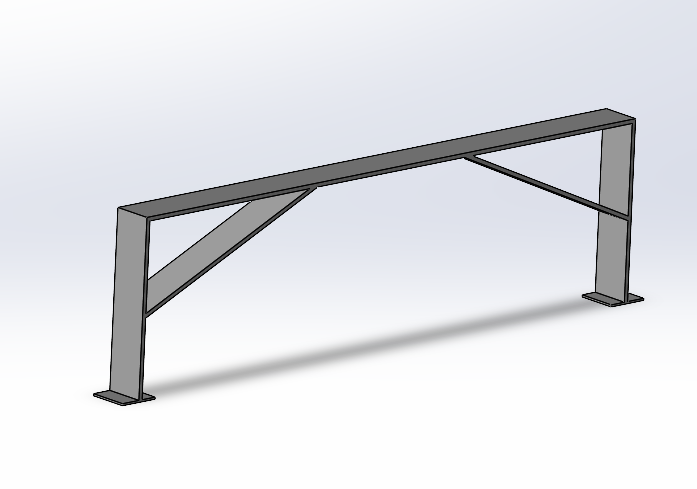

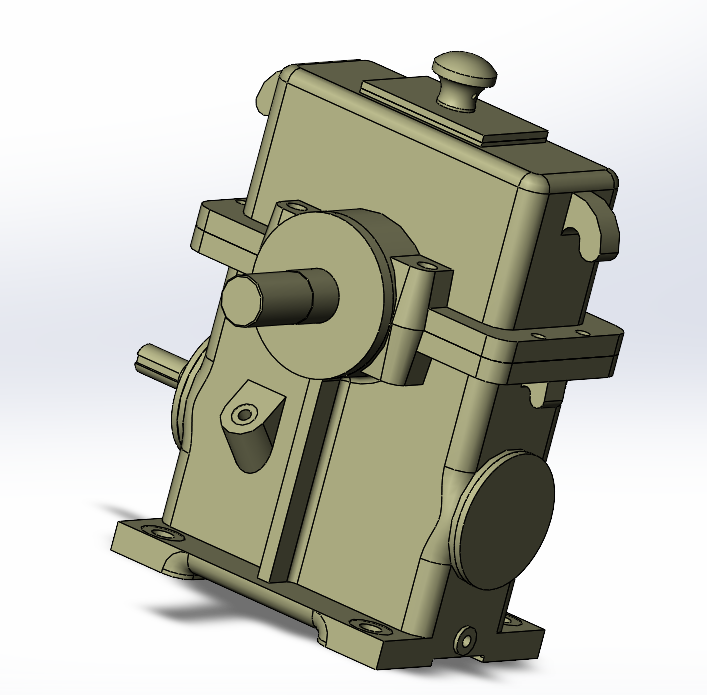

| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 30206轴承.SLDPRT | 558.00K |
| 2 | 30208轴承.SLDPRT | 571.00K |
| 3 | Calf.SLDPRT | 113.50K |
| 4 | Chest.SLDPRT | 195.50K |
| 5 | dianji.SLDPRT | 3.49M |
| 6 | Dude-2.SLDASM | 1.14M |
| 7 | Foot.SLDPRT | 201.50K |
| 8 | Hand.SLDPRT | 244.00K |
| 9 | Head.SLDPRT | 541.50K |
| 10 | LowerArm.SLDPRT | 106.00K |
| 11 | neck.SLDPRT | 102.00K |
| 12 | S5-A901S-J3放大.sldprt | 1.18M |
| 13 | S5-A901S-J4放大.sldprt | 2.43M |
| 14 | S5-A901S-J5放大.sldprt | 836.50K |
| 15 | S5-A901S-J6放大.sldprt | 393.00K |
| 16 | S5-A901S放大-base.sldprt | 2.19M |
| 17 | S5-A901S放大.sldasm | 1.49M |
| 18 | S5-J1-Arm放大.sldprt | 1.05M |
| 19 | S5-S5-A901S放大.sldprt | 3.04M |
| 20 | Thigh.SLDPRT | 107.00K |
| 21 | UpperArm.SLDPRT | 244.00K |
| 22 | 上底盘.SLDPRT | 463.00K |
| 23 | 上箱体.SLDPRT | 363.50K |
| 24 | 下箱体.SLDPRT | 726.50K |
| 25 | 传动轴.SLDPRT | 139.50K |
| 26 | 升降机.SLDASM | 307.89K |
| 27 | 吊门轨道.SLDPRT | 293.50K |
| 28 | 同步丝杆.SLDASM | 1.88M |
| 29 | 同步丝杆支撑件.SLDPRT | 190.00K |
| 30 | 同步丝杆支撑面1.SLDPRT | 131.00K |
| 31 | 地板.SLDPRT | 470.00K |
| 32 | 地板门.SLDPRT | 120.50K |
| 33 | 夹具.SLDPRT | 795.00K |
| 34 | 夹具（无门框）.SLDASM | 226.00K |
| 35 | 夹具（有门框）.SLDASM | 273.50K |
| 36 | 套筒.SLDPRT | 213.50K |
| 37 | 底座.SLDPRT | 1.87M |
| 38 | 底座右端.SLDPRT | 1.91M |
| 39 | 底座左端.SLDPRT | 1.92M |
| 40 | 底盘.SLDPRT | 437.00K |
| 41 | 悬挂架.SLDASM | 311.50K |
| 42 | 手拉车.SLDPRT | 519.00K |
| 43 | 挂钩.SLDPRT | 270.00K |
| 44 | 支撑底座1.SLDPRT | 173.50K |
| 45 | 支撑底座2.SLDPRT | 157.50K |
| 46 | 支杆.SLDPRT | 132.00K |
| 47 | 杆.SLDPRT | 151.00K |
| 48 | 横杆.SLDPRT | 129.00K |
| 49 | 液压杆内.SLDPRT | 114.50K |
| 50 | 液压缸外.SLDPRT | 213.50K |
| 51 | 滑到34.SLDPRT | 186.00K |
| 52 | 滑块12.SLDPRT | 176.00K |
| 53 | 电机.SLDPRT | 2.31M |
| 54 | 短杆.SLDPRT | 145.50K |
| 55 | 短横杆.SLDPRT | 149.00K |
| 56 | 蜗杆.SLDPRT | 538.00K |
| 57 | 蜗杆减速器.SLDASM | 1.52M |
| 58 | 蜗轮.SLDPRT | 1.43M |
| 59 | 蜗轮轴.SLDPRT | 295.00K |
| 60 | 蜗轮轴承盖2.SLDPRT | 86.50K |
| 61 | 装配体2.SLDASM | 4.80M |
| 62 | 装配体2.STEP | 32.82M |
| 63 | 观察盖板.SLDPRT | 91.00K |

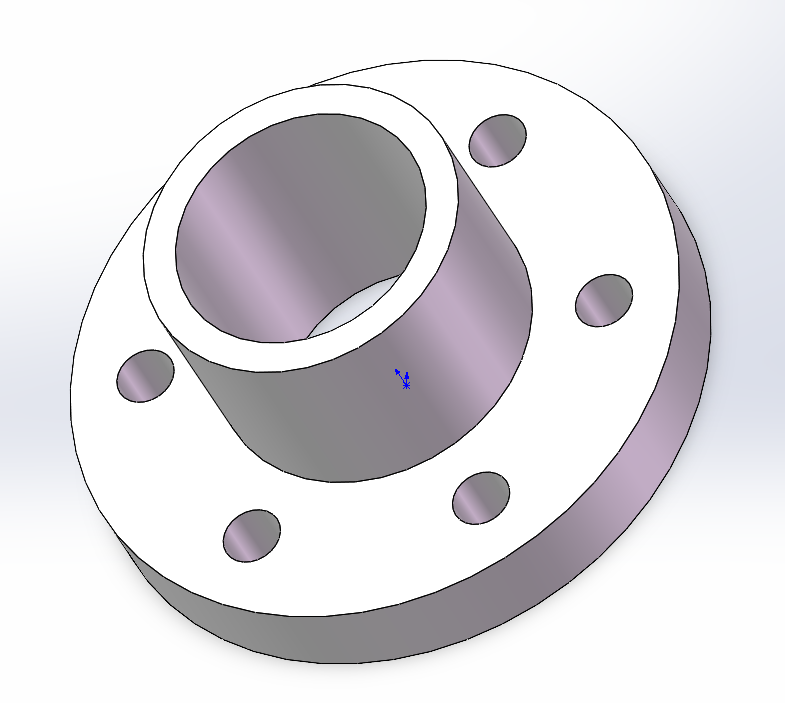

| 64 | 轴承盖1.SLDPRT | 93.00K |
| 65 | 轴承盖2.SLDPRT | 92.00K |
| 66 | 通气器.SLDPRT | 131.00K |
| 67 | 钩子.SLDPRT | 173.00K |
| 68 | 铰链.SLDPRT | 132.00K |
| 69 | 长横杆-副本.SLDPRT | 123.00K |
| 70 | 长横杆.SLDPRT | 144.00K |
| 71 | 门上1.SLDPRT | 199.00K |
| 72 | 门右2.SLDPRT | 219.00K |
| 73 | 门左3.SLDPRT | 255.50K |
| 74 | 门底4.SLDPRT | 237.50K |
| 75 | 门组装.SLDASM | 174.00K |
| 76 | 零件3.SLDPRT | 229.50K |
| 77 | 零件5.SLDPRT | 317.50K |
| 78 | 顶杆.SLDPRT | 152.00K |
此图纸下载需要160金币
立即下载
发布者
火星上的冷风
创作: 319
粉丝: 22
加入时间：2023-05-25
模型信息
图纸ID：1253619
图纸格式：sldprt,sldasm,step
文件大小：36.8M
所需金币：160
上传时间：2024-04-17 16:20:33
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2021
标签
图纸简介

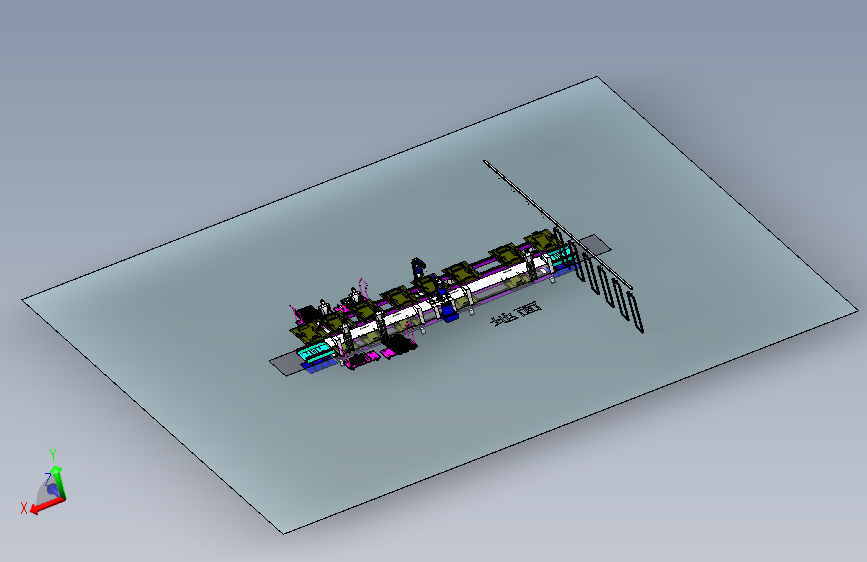

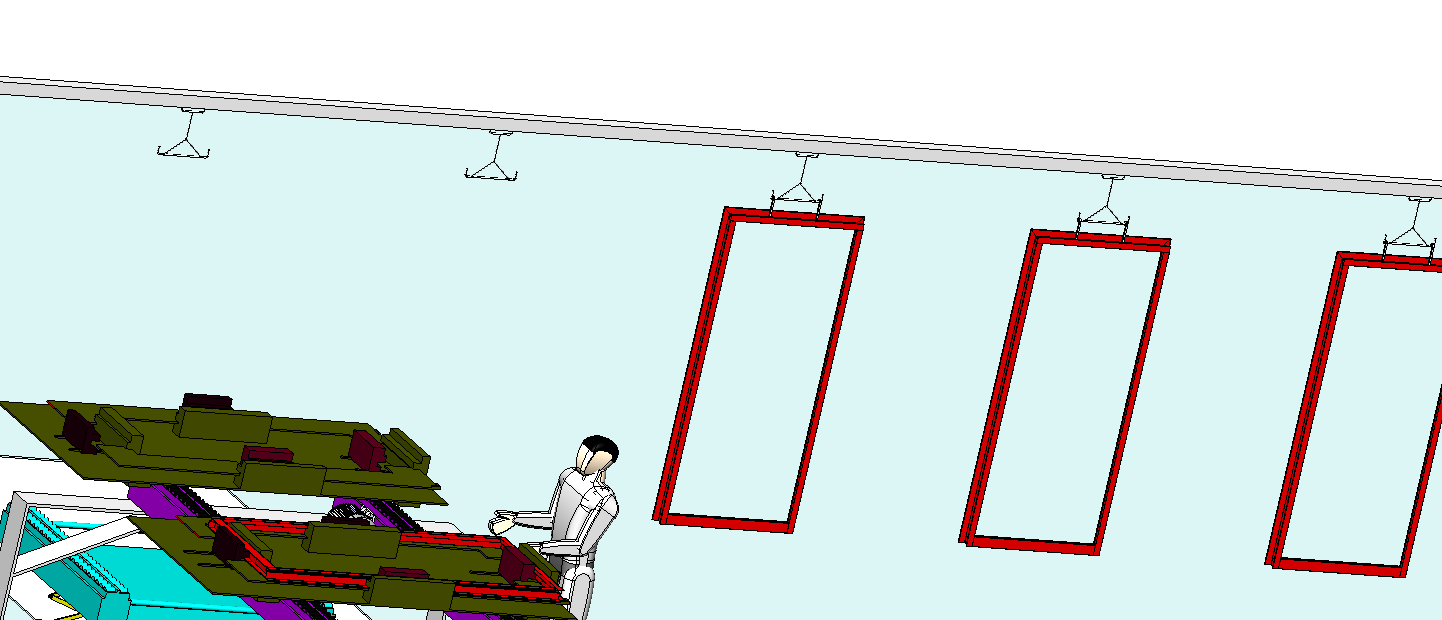

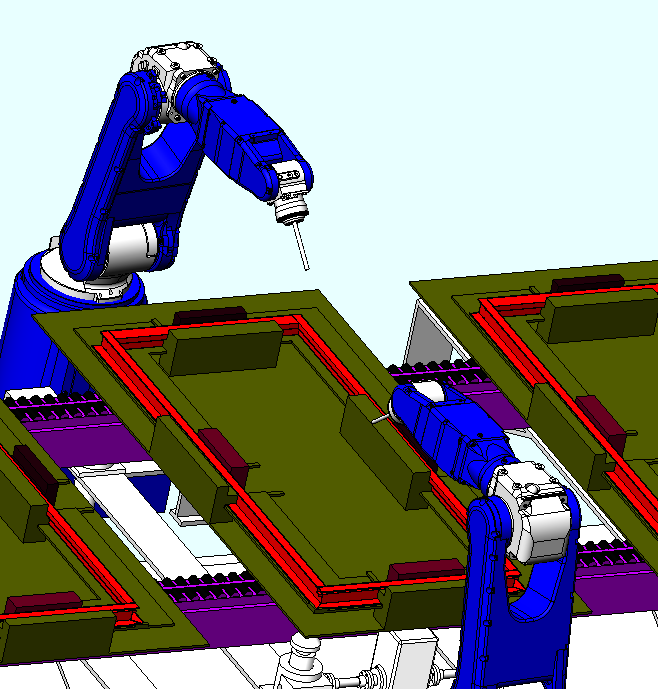

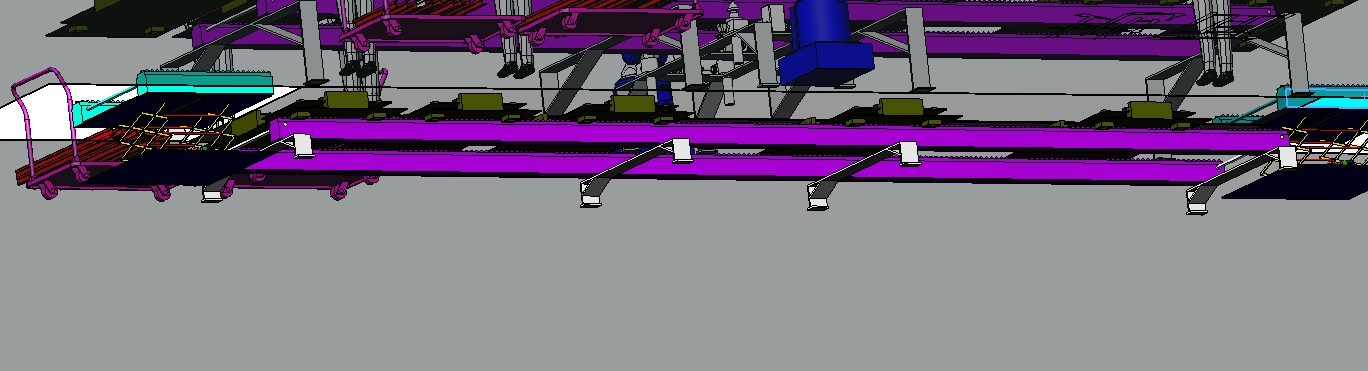

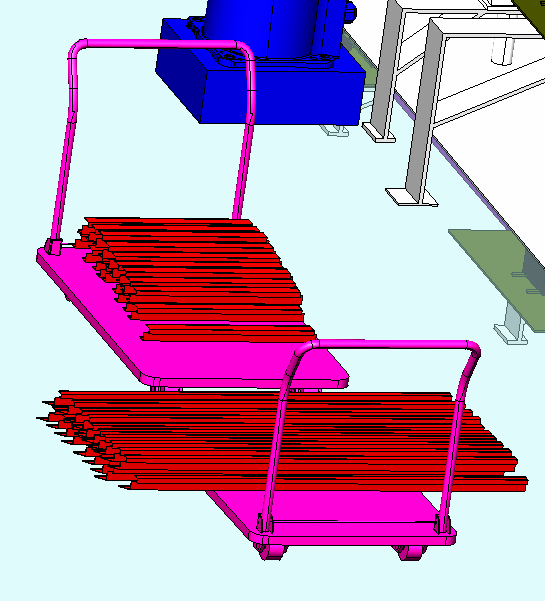

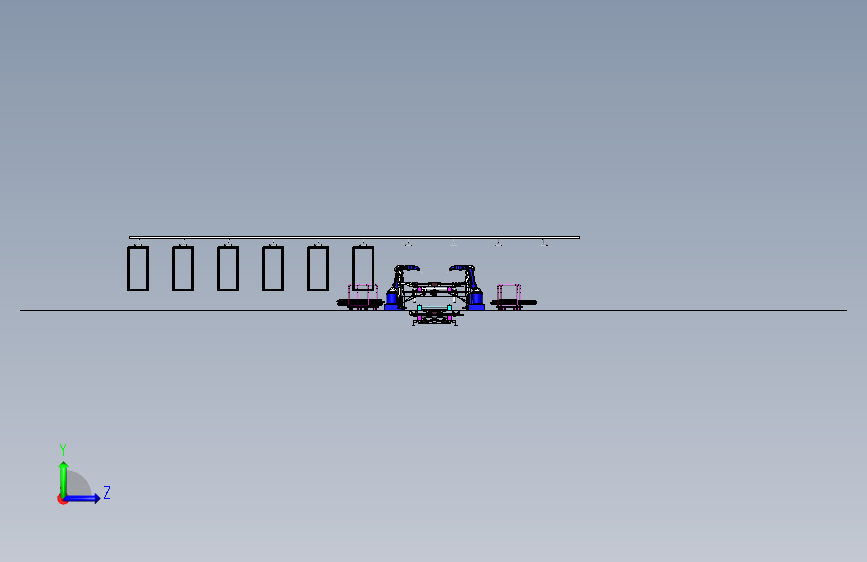

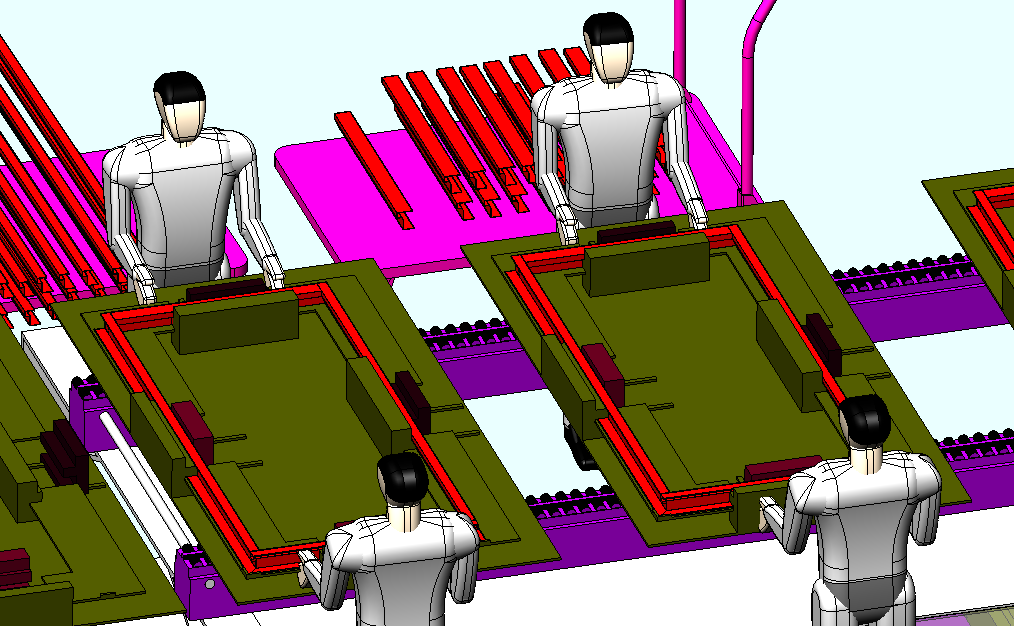

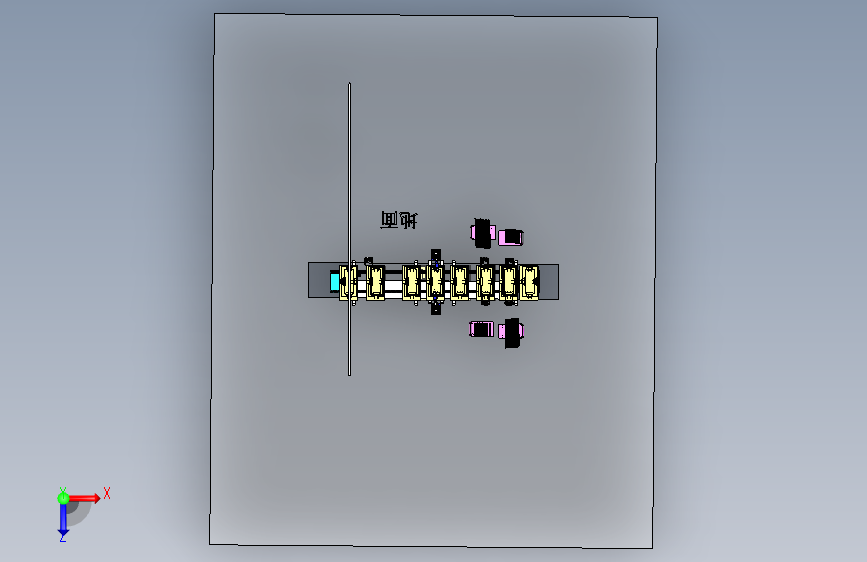

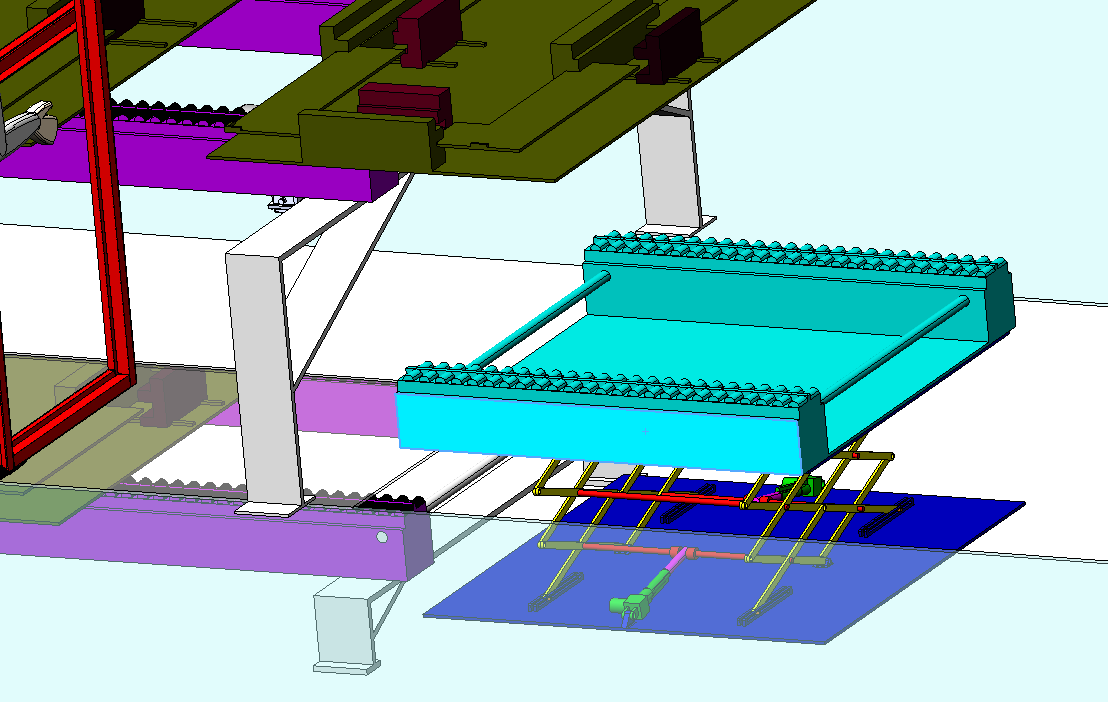

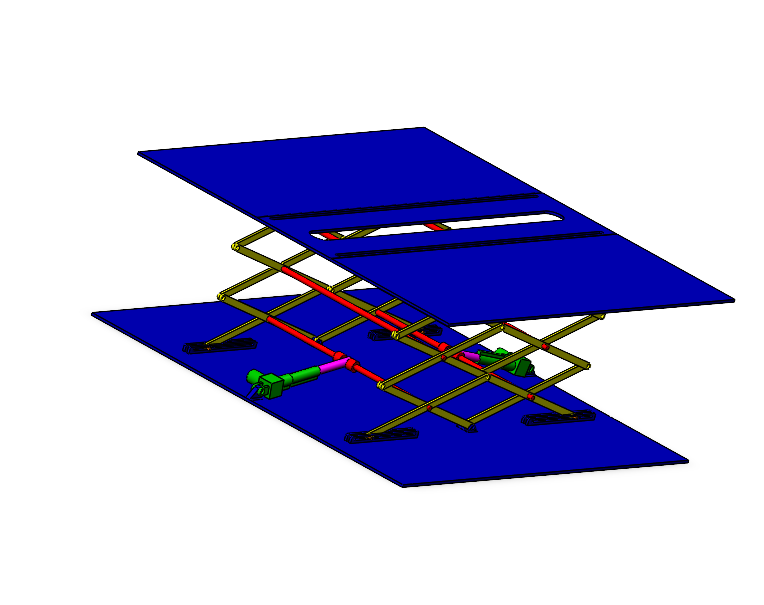

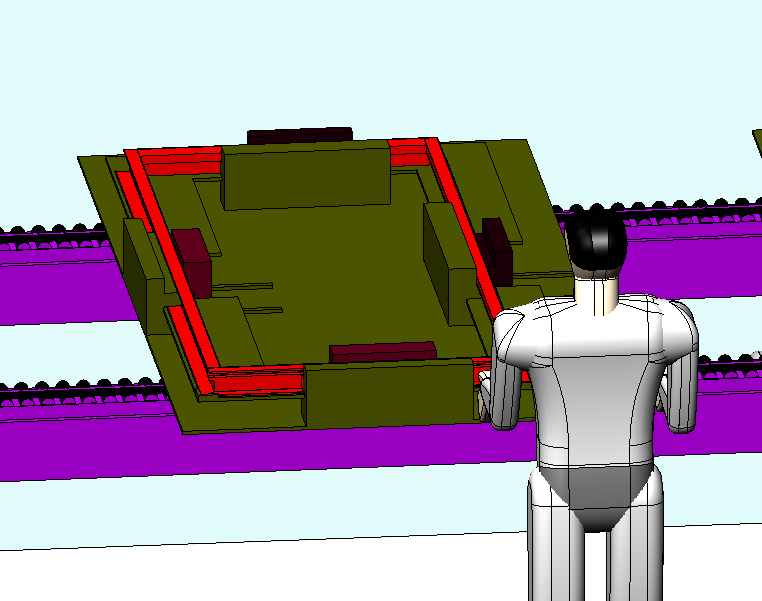

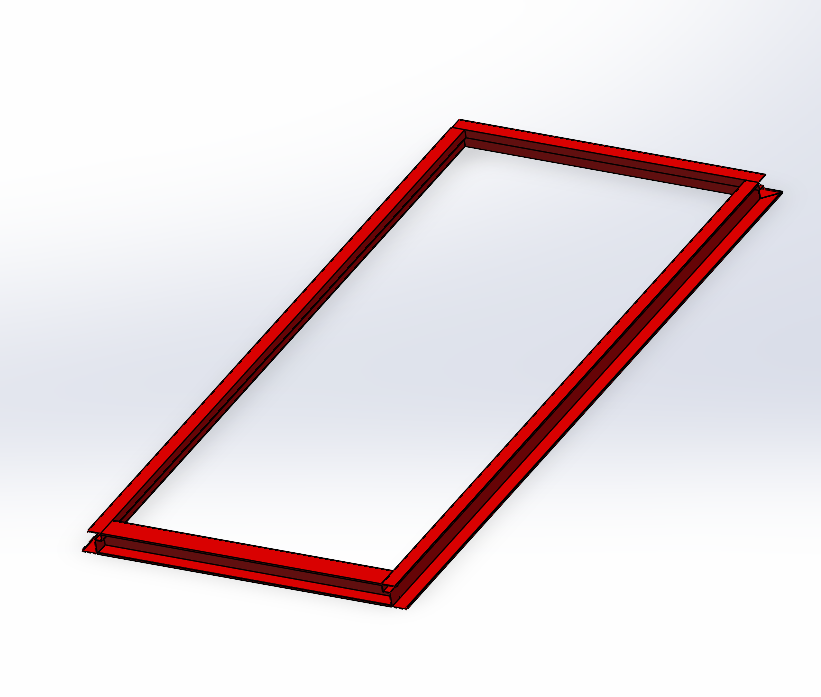

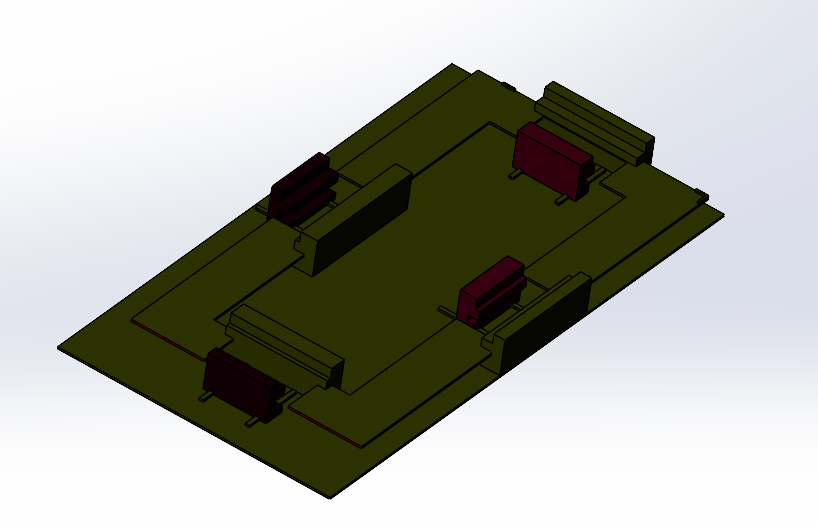

图纸是一个门框装配流水线设计，该装配线配备五名操作人员，两台S5-A901S爱普生机器人；四个工位，前两个工位将门框组件放入夹具并夹紧，机器人组装工位对组队好的零件进行加工，输送带将加工好的门框运至最后工位，操作人员将门框取出挂在悬挂架上，悬挂架再运动进行装运。取走的夹具通过升降机和输送带，返回第一工位进行循环利用。
