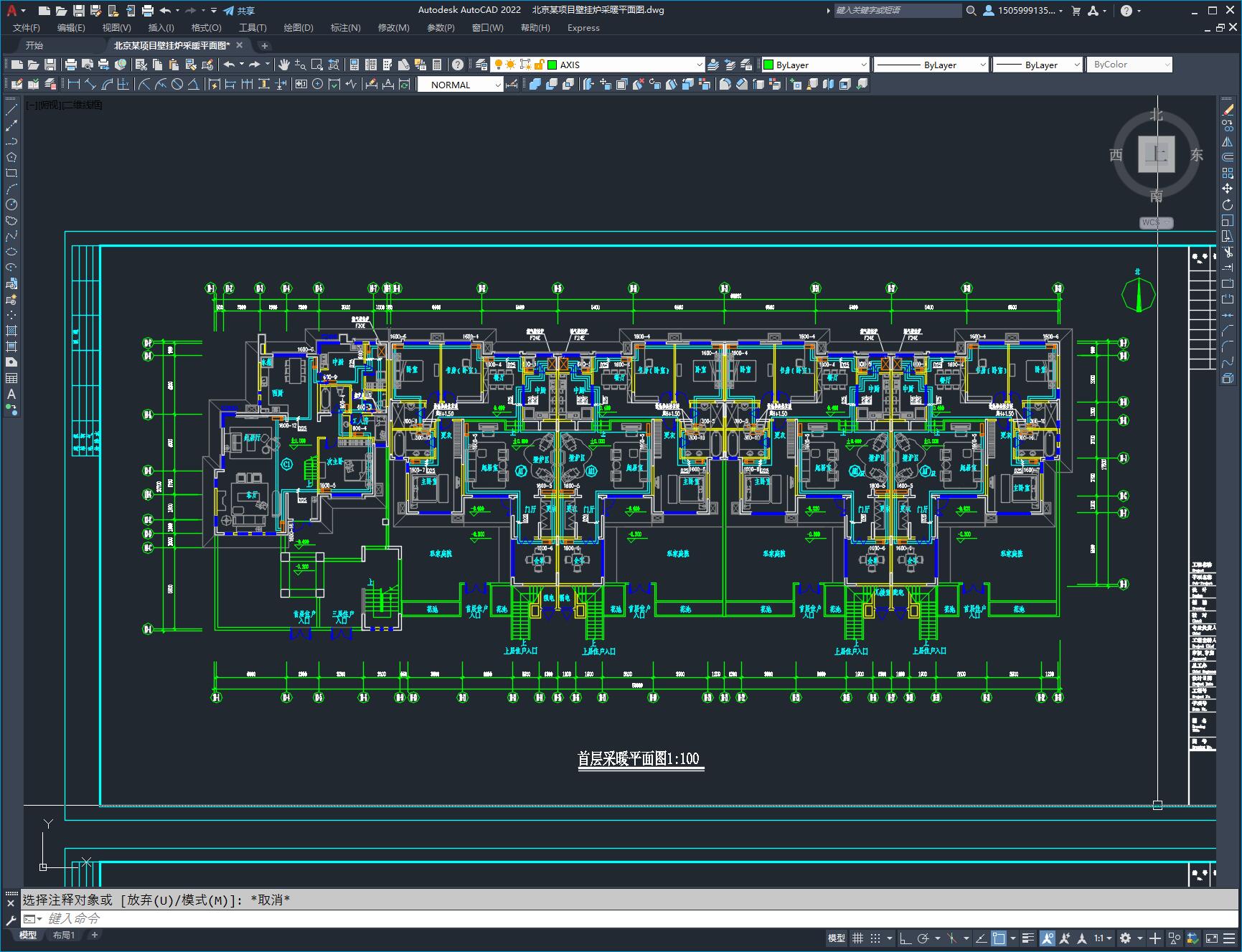

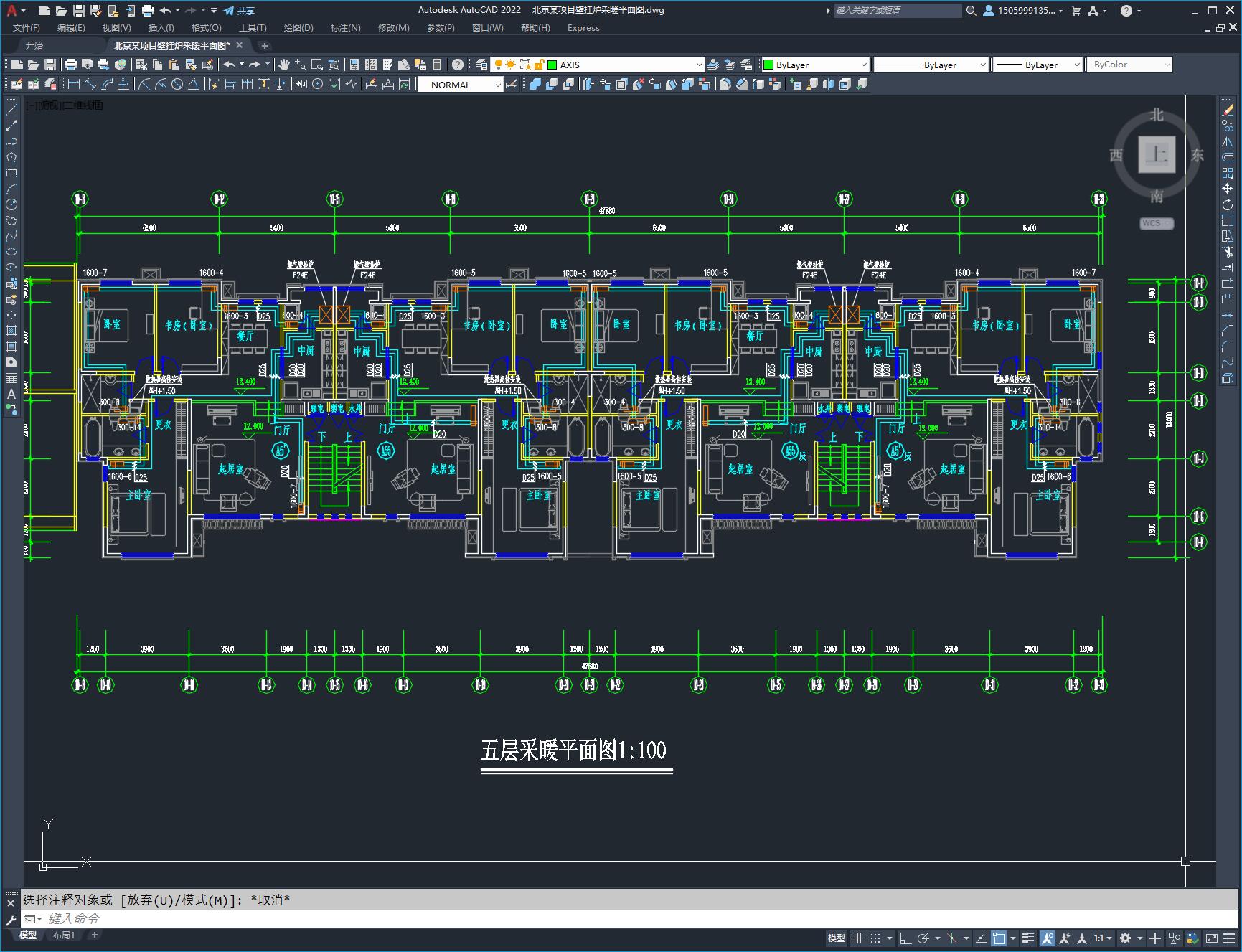

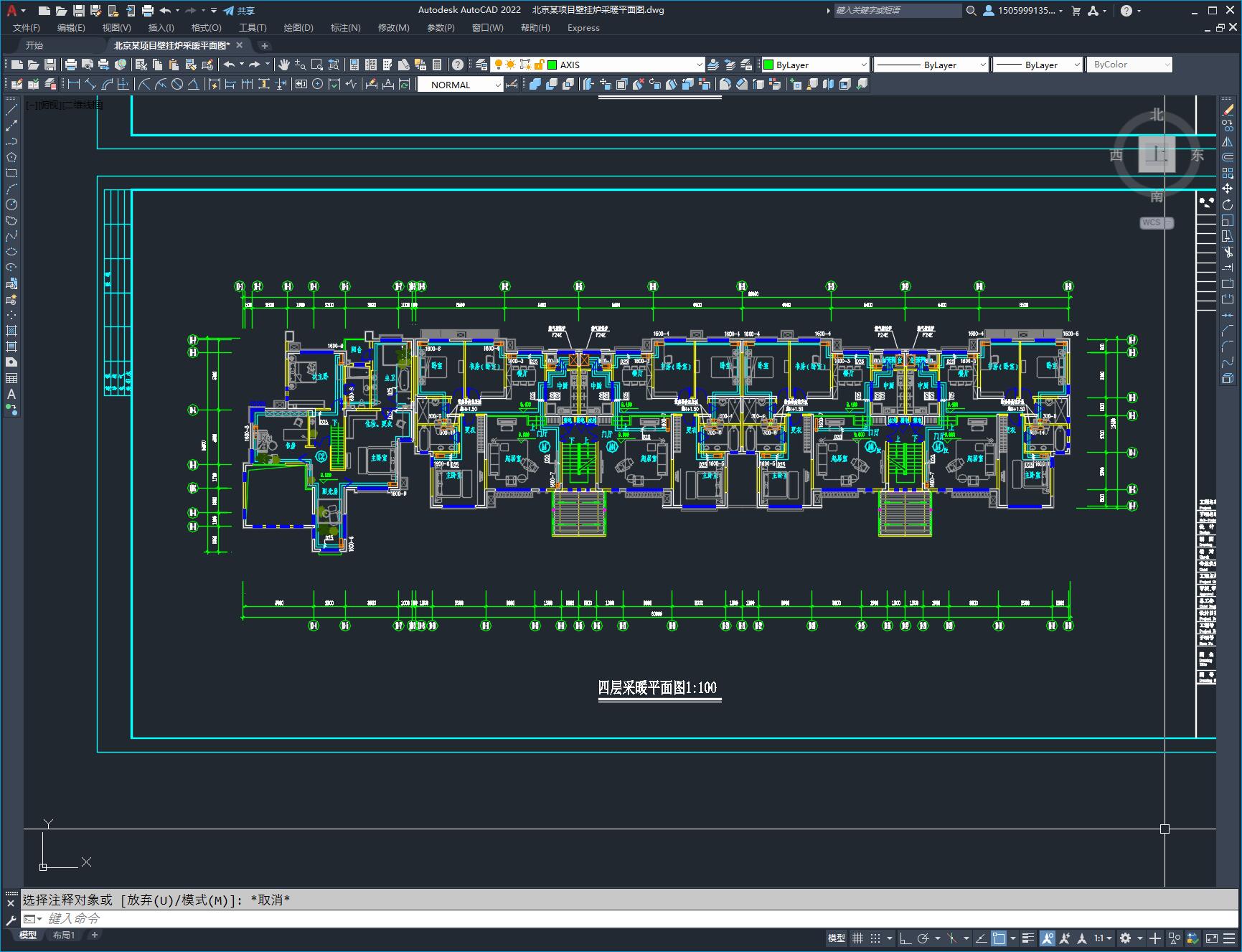

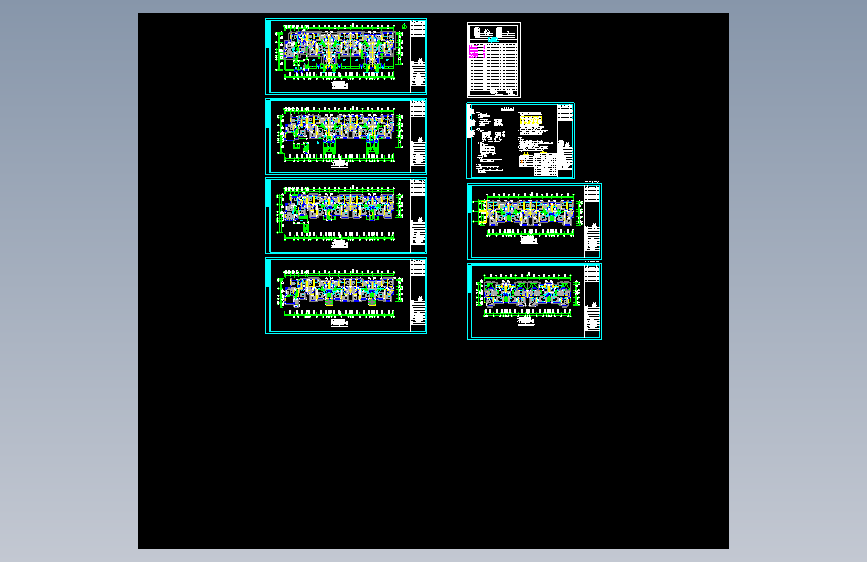

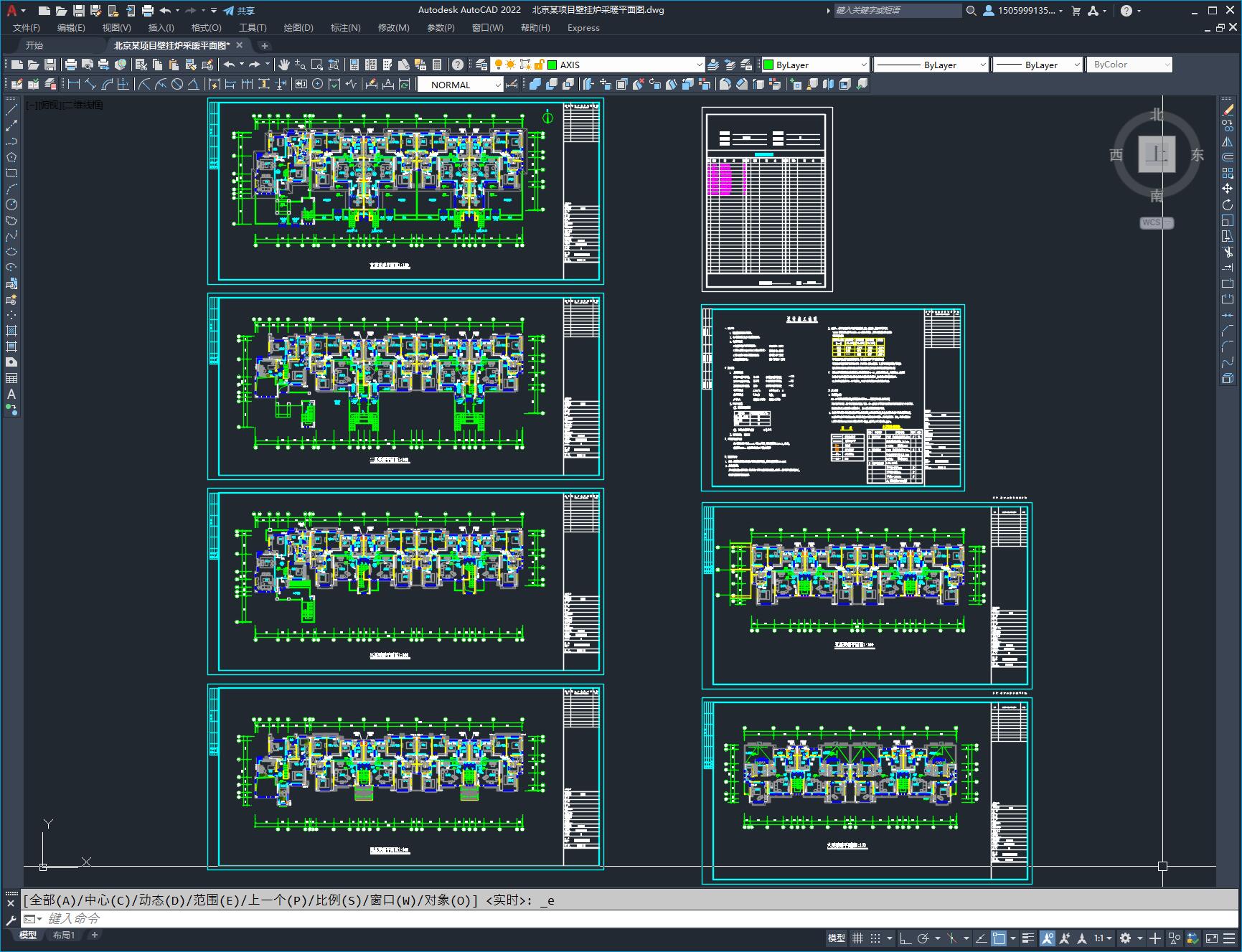

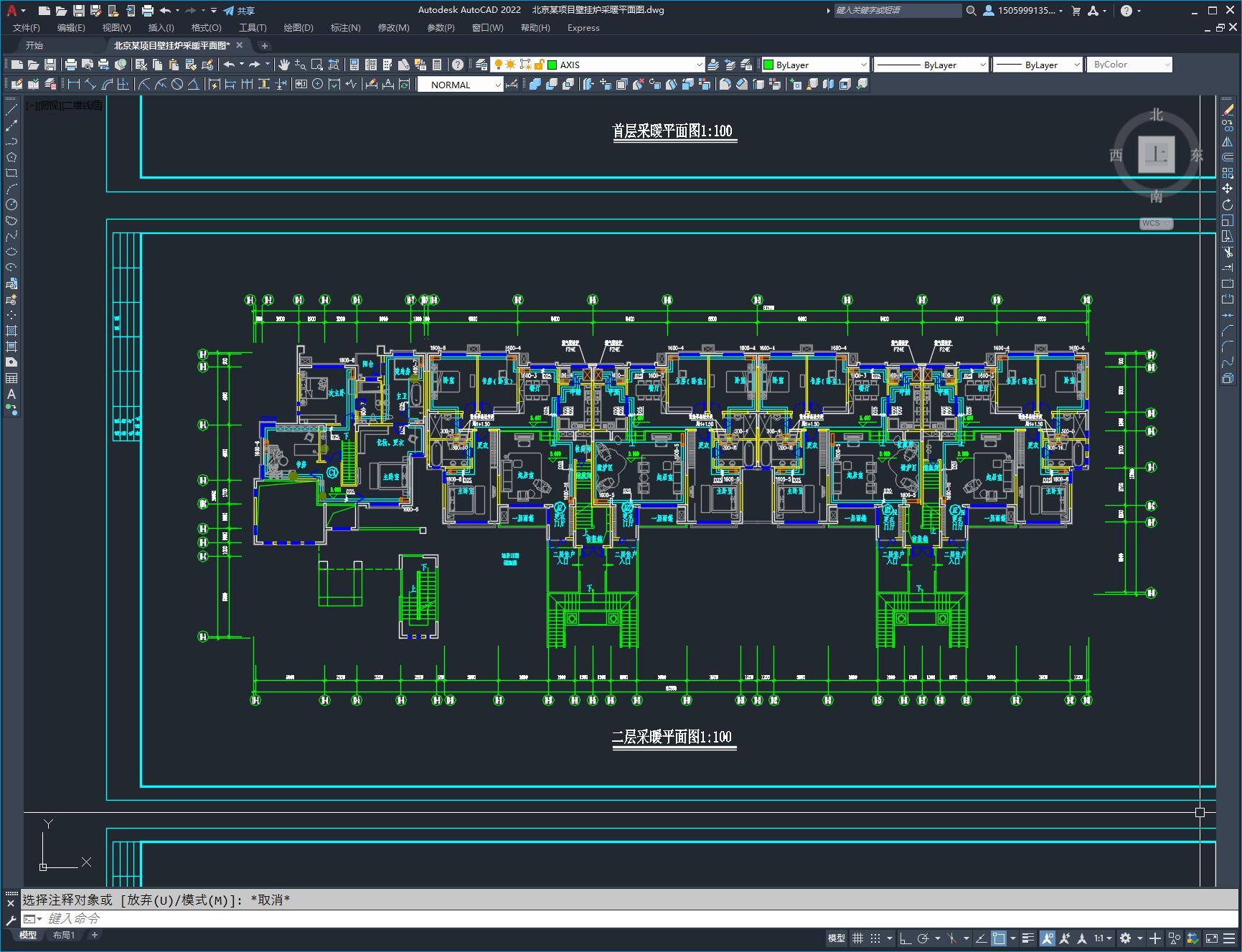

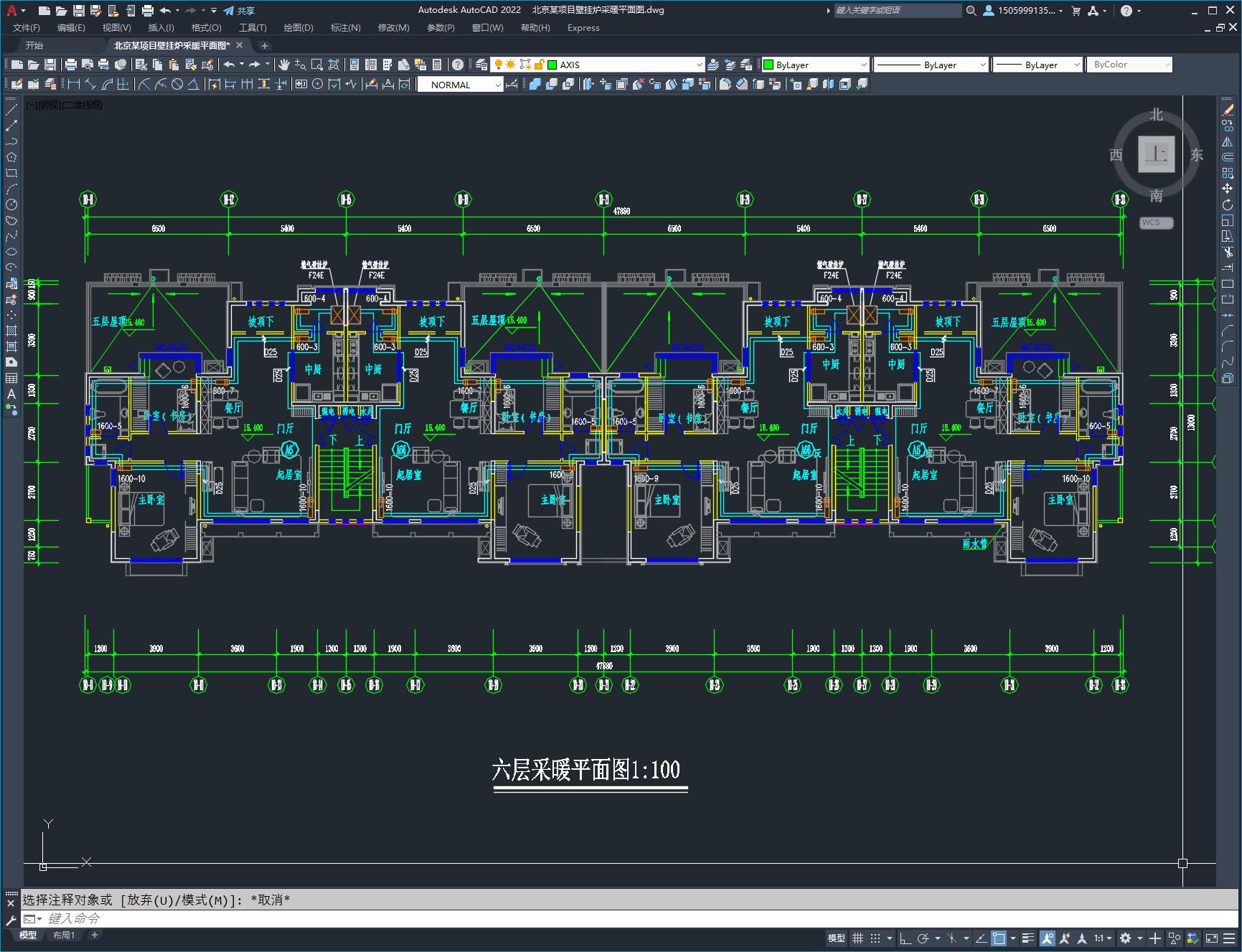

北京某项目壁挂炉采暖平面图
（ID:1264044）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 北京某项目壁挂炉采暖平面图.dwg | 1.13M |
此图纸下载需要40金币
立即下载
发布者
模型信息
图纸ID：1264044
图纸格式：dwg
文件大小：1.01M
所需金币：40
上传时间：2024-04-23 16:42:57
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2007
标签
图纸简介
本工程为北京市丰台区xxxx（二期）10号楼，每栋建筑面积3724m2，共6层，每层层高3.00m。本次设计内容为10号楼的采暖设计。
热源：采暖及生活用热水热源由户用燃气壁挂炉提供，采暖热水设计温度70～55℃户内采暖系统为双管同程式（局部异程）下供下回散热器采暖系统。采暖供、水管自燃气壁挂炉接出后，沿墙埋地敷设接至各组散热器。
