某商业广场B楼暖通施工图（ID:1302725）

机械设备 / 非标机械 / 某商业广场B楼暖通施工图

©非原创

平面图

文件列表

#	文件名称	文件大小
1	17142892677122.zip	1.68M
2	某商业广场B楼暖通施工图.dwg	1.85M

此图纸下载需要50金币

立即下载

发布者

辛奇迹

创作: 2432

粉丝: 5

加入时间：2023-03-15

私信

关注

模型信息

图纸格式：dwg

文件大小：1.72M

所需金币：50

上传时间：2024-04-28 15:27:48

是否可编辑：可修改，包括参数

版本：AutoCAD 2007

标签

图纸简介

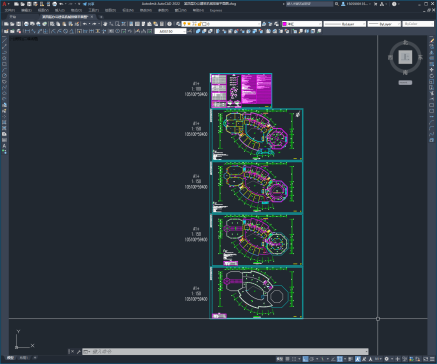

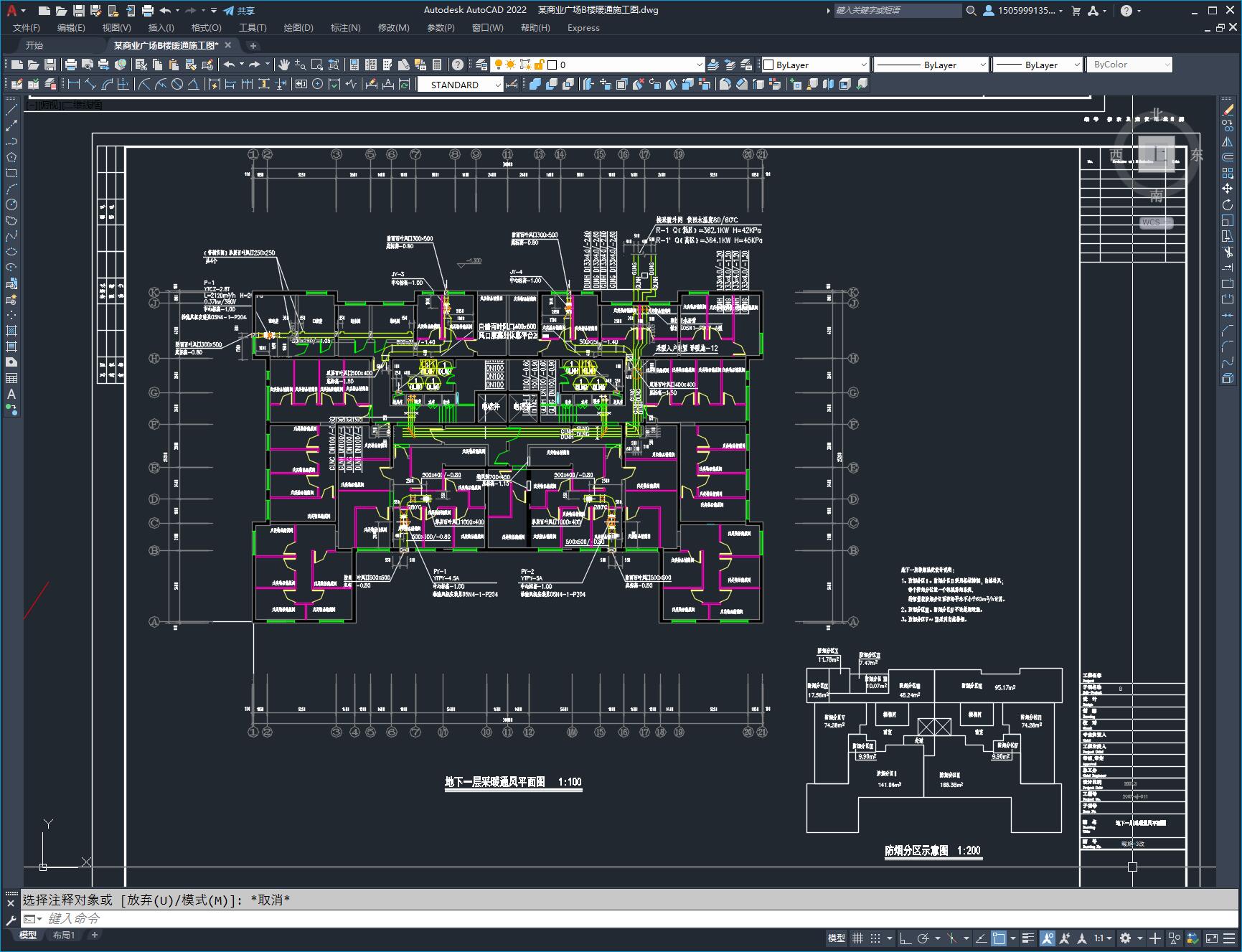

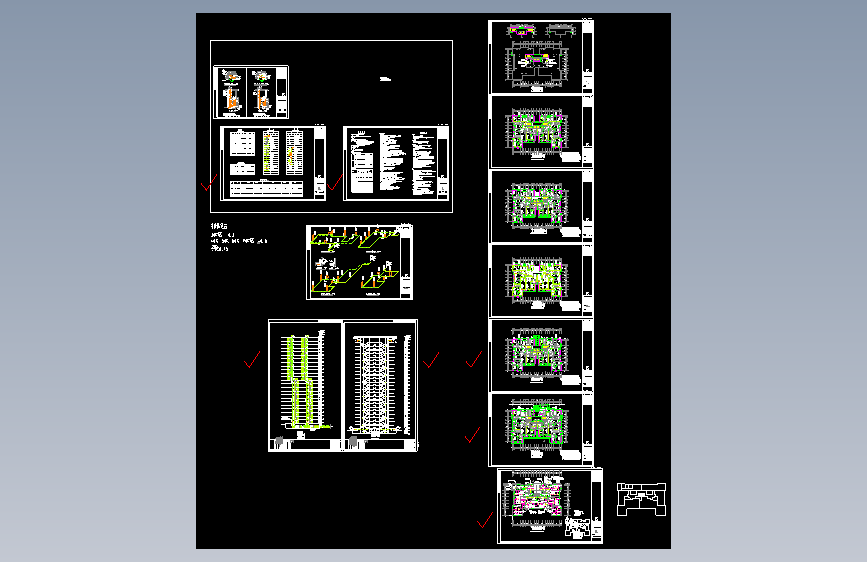

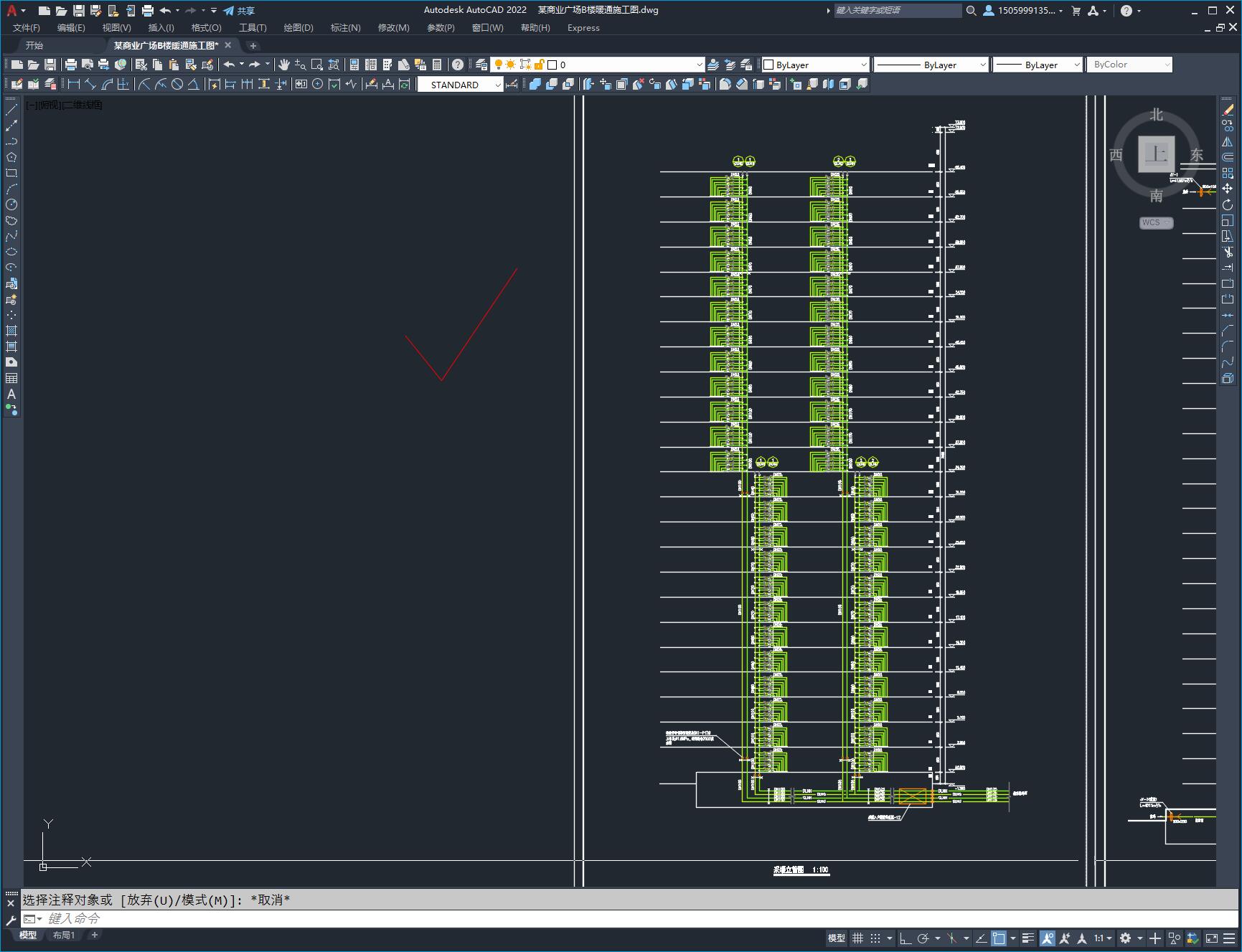

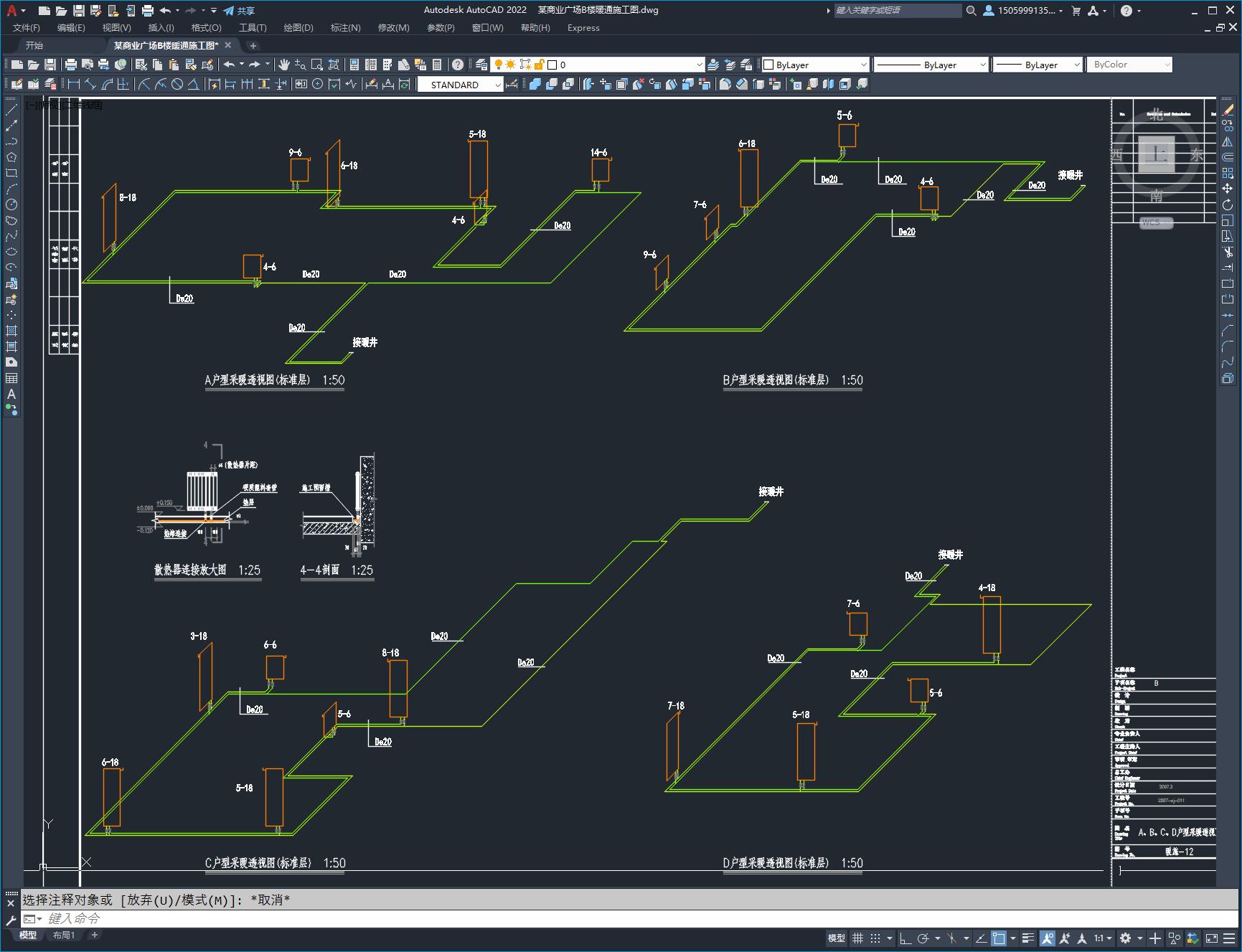

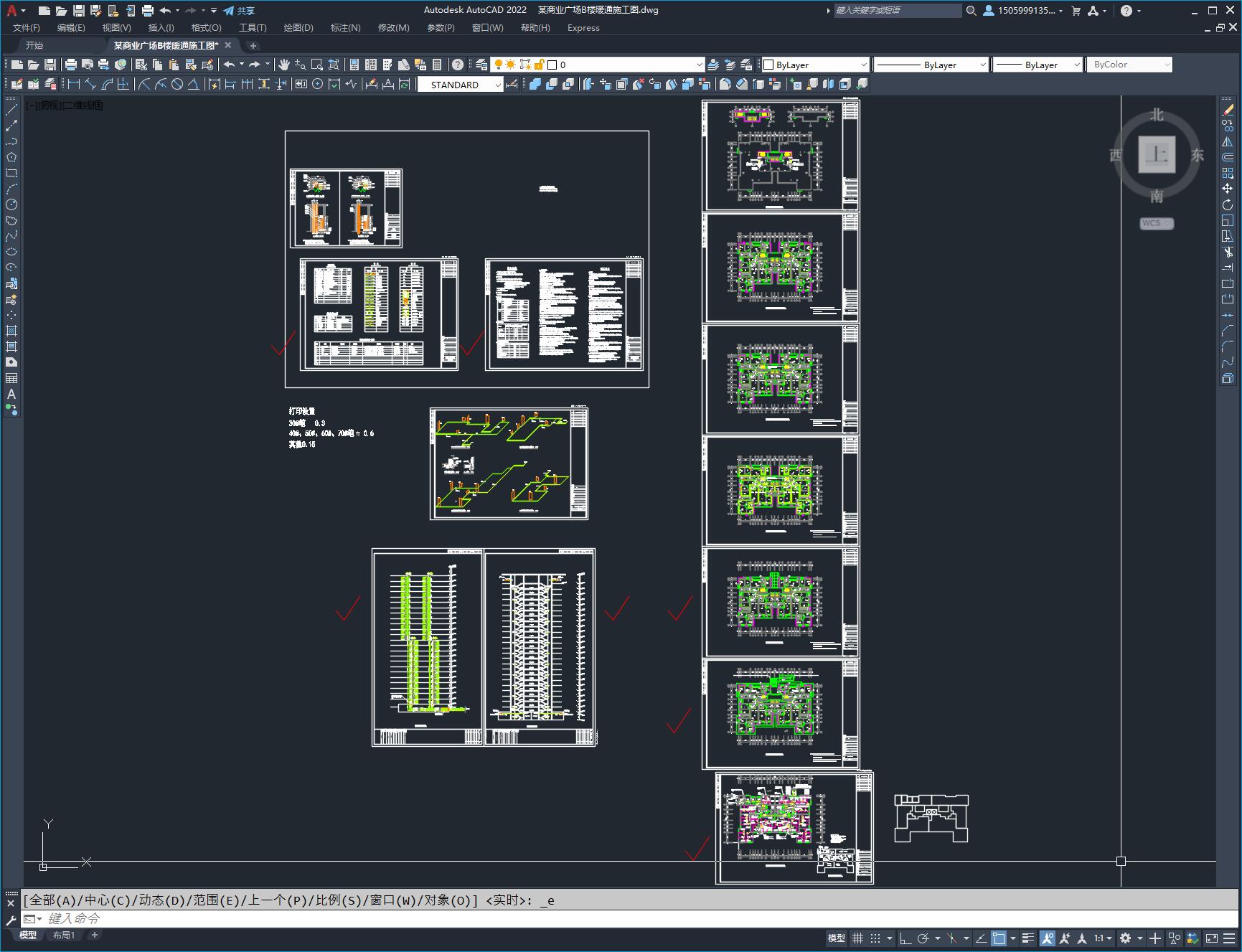

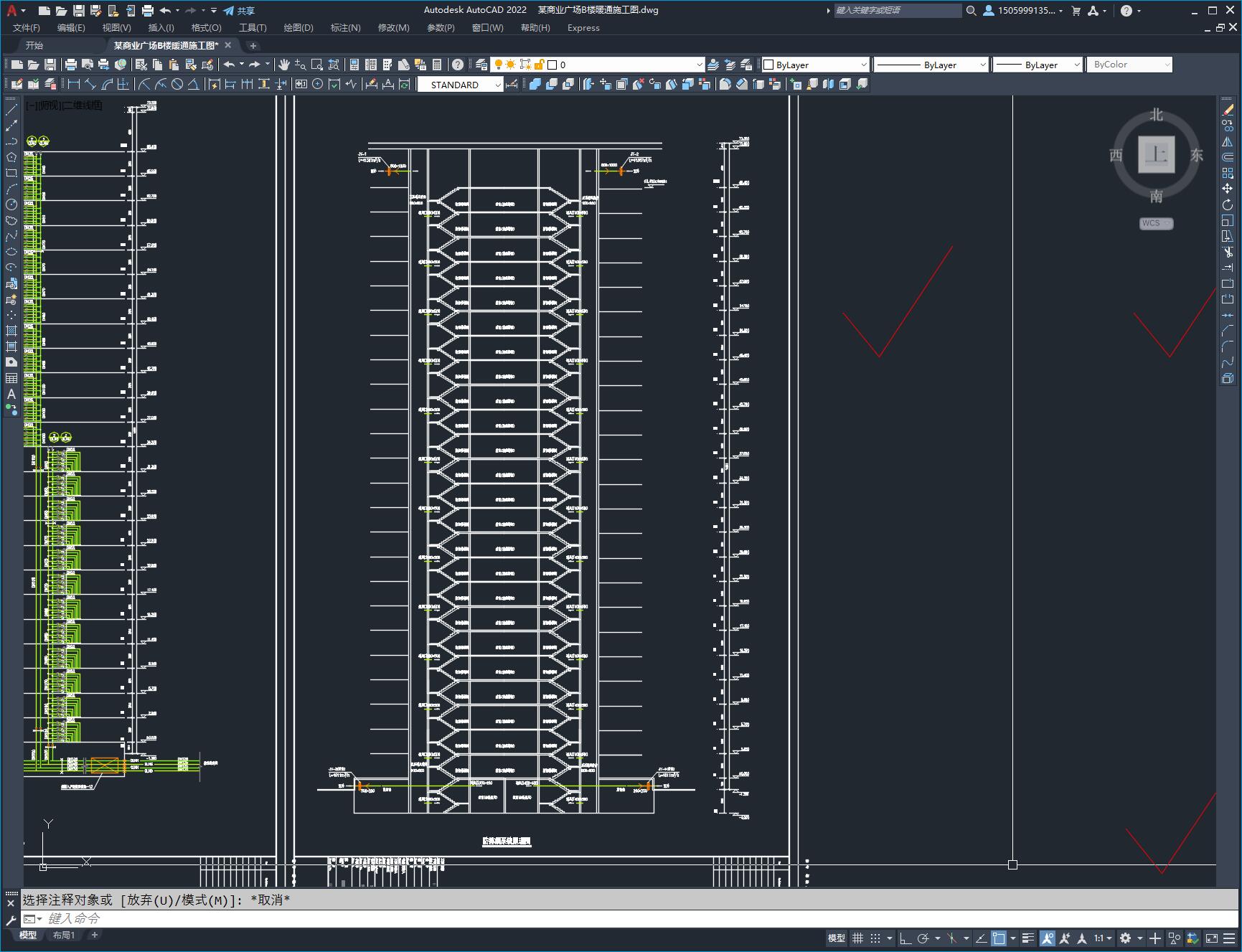

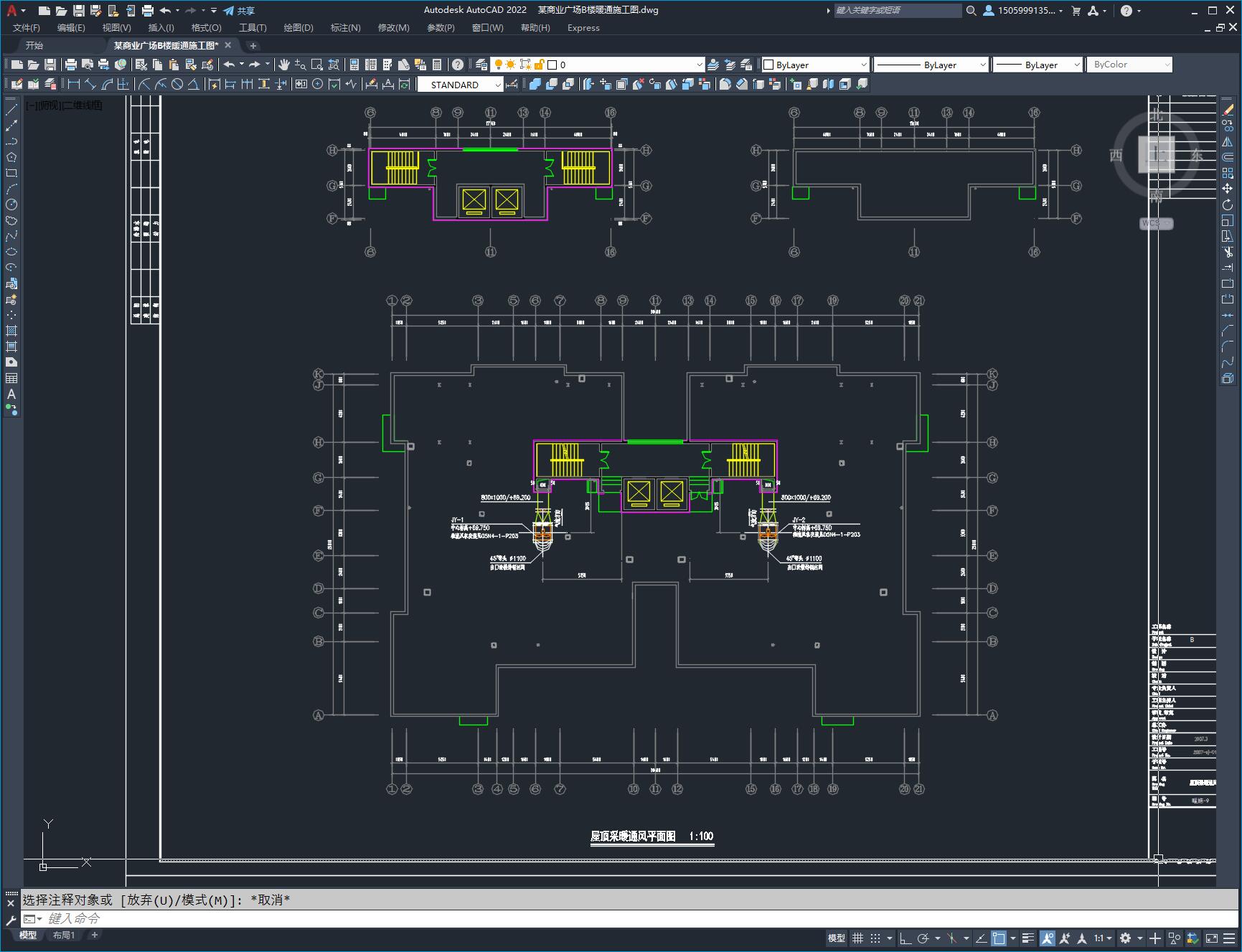

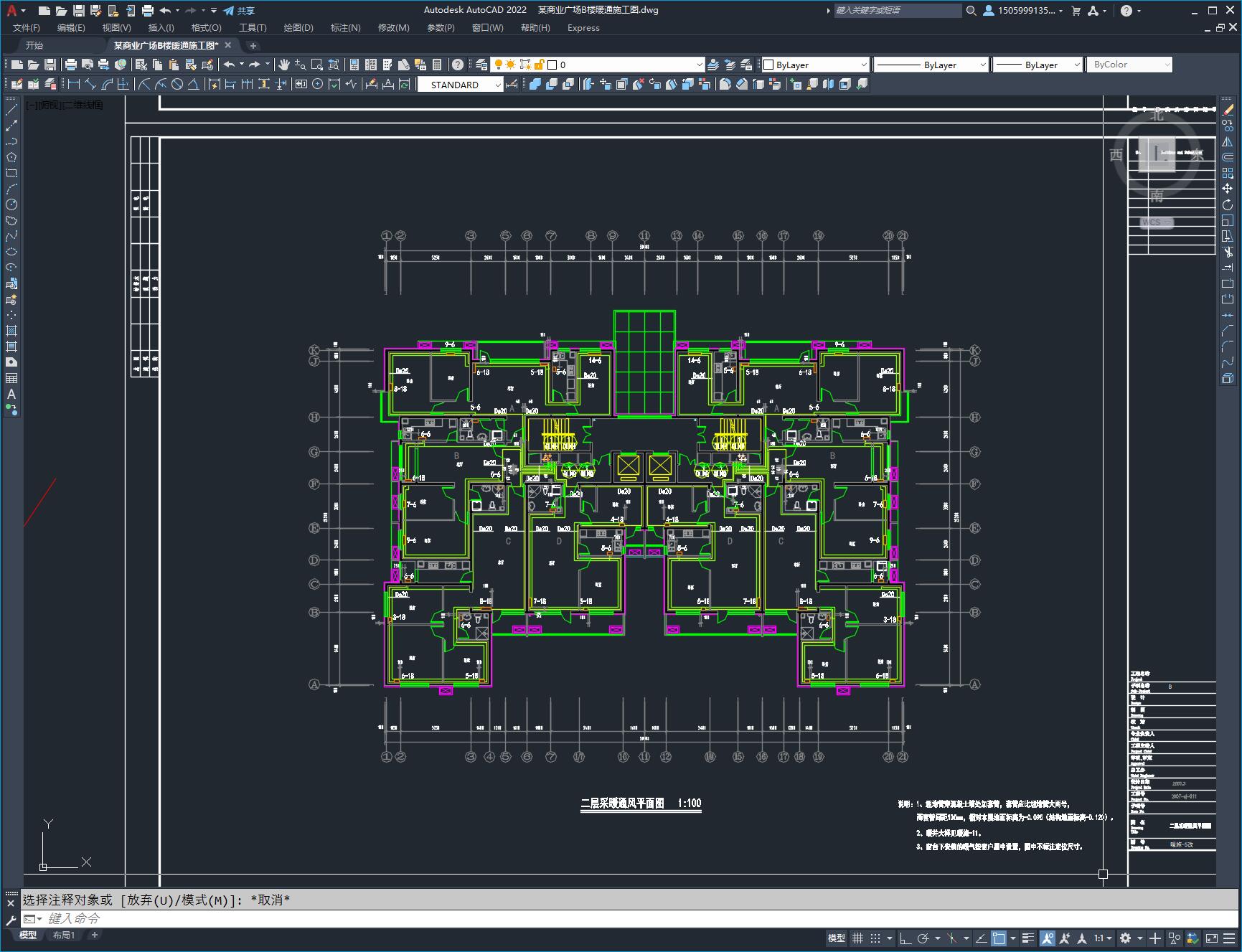

本工程为XXXX商务广场B座工程，该建筑物地上24层,建筑面积19984.8 m 。建筑高度70.5 米。本专业本次设计包括防排烟系统、采暖系统。　　市政热力管网提供90/70°C热水，经区域内换热站分别为本建筑的高低区采暖系统提供80/60°C热水。系统的膨胀与定压在换热站内解决。本工程采暖为集中供热，分户热计量，采用共用立管的分户独立系统。　　各封闭楼梯间均设机械加压送风系统（JY-1、JY-2），地上合用前室采用可开启外窗自然排烟;地下一层防烟前室采用独立机械加压送风系统（JY-3、JY-4）。
