小型双辊破碎机设计
（ID:1328570）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 粉碎机.SLDASM | 6.40M |
| 2 | 粉碎机.STEP | 9.14M |

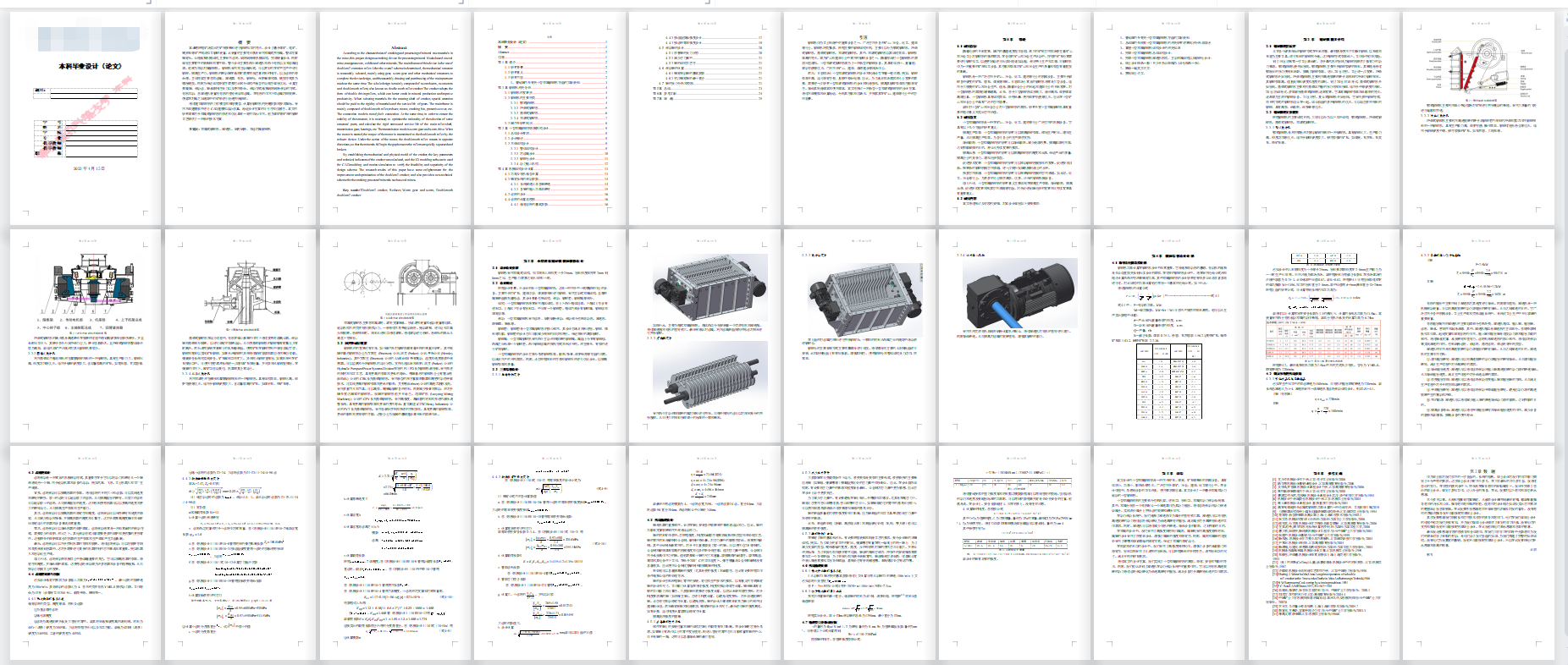

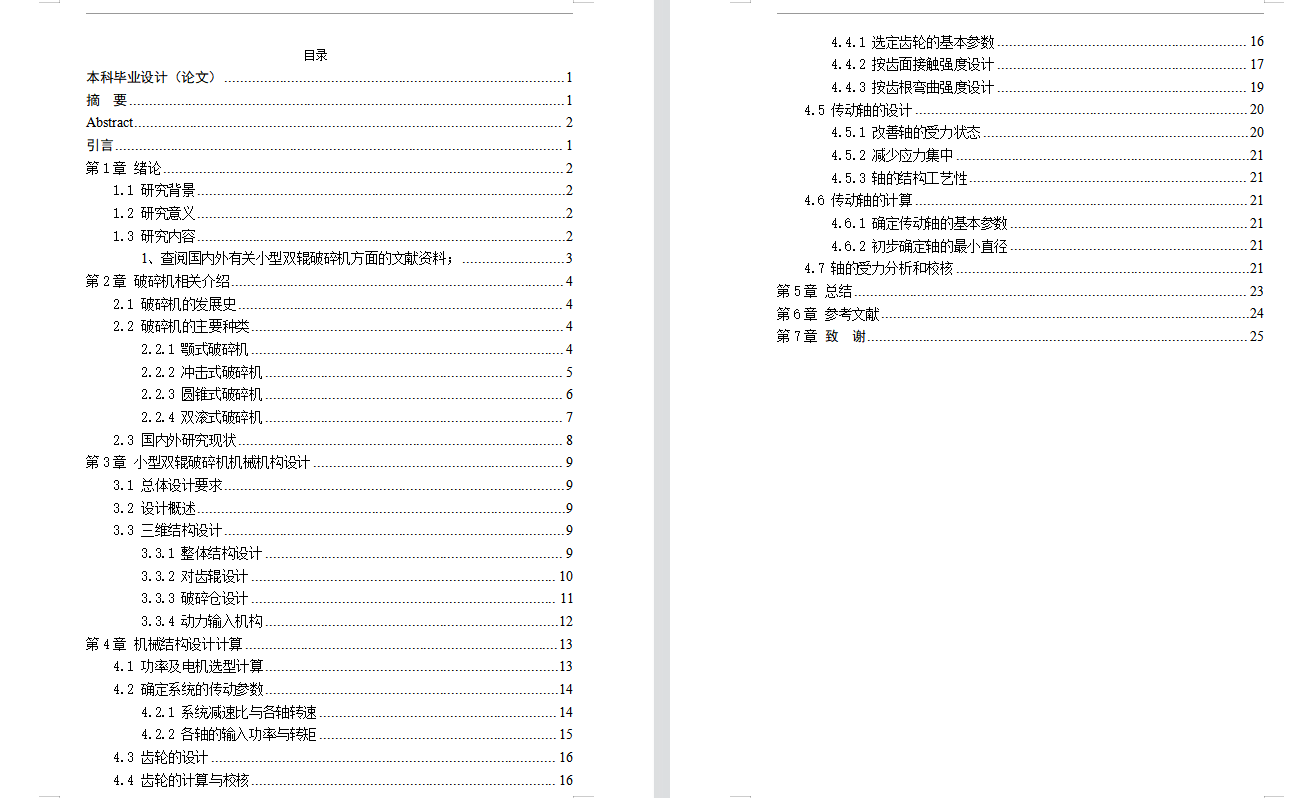

| 3 | 上传-小型双辊破碎机设计.docx | 1.00M |

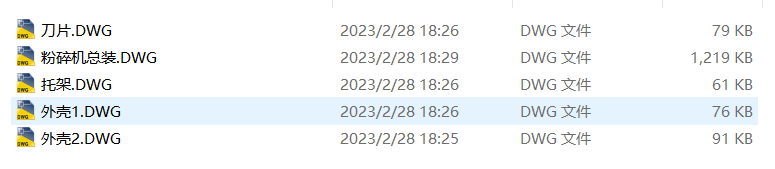

| 4 | 刀片.DWG | 78.79K |
| 5 | 外壳1.DWG | 75.97K |
| 6 | 外壳2.DWG | 90.45K |
| 7 | 托架.DWG | 60.70K |
| 8 | 粉碎机总装.DWG | 1.19M |
| 9 | 录制_2023_02_28_18_30_15_328.mp4 | 12.37M |
此图纸下载需要500金币
立即下载
发布者
模型信息
图纸ID：1328570
图纸格式：sldasm,step,dwg
文件大小：20.6M
所需金币：500
上传时间：2024-05-05 09:42:40
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
破碎机
图纸简介

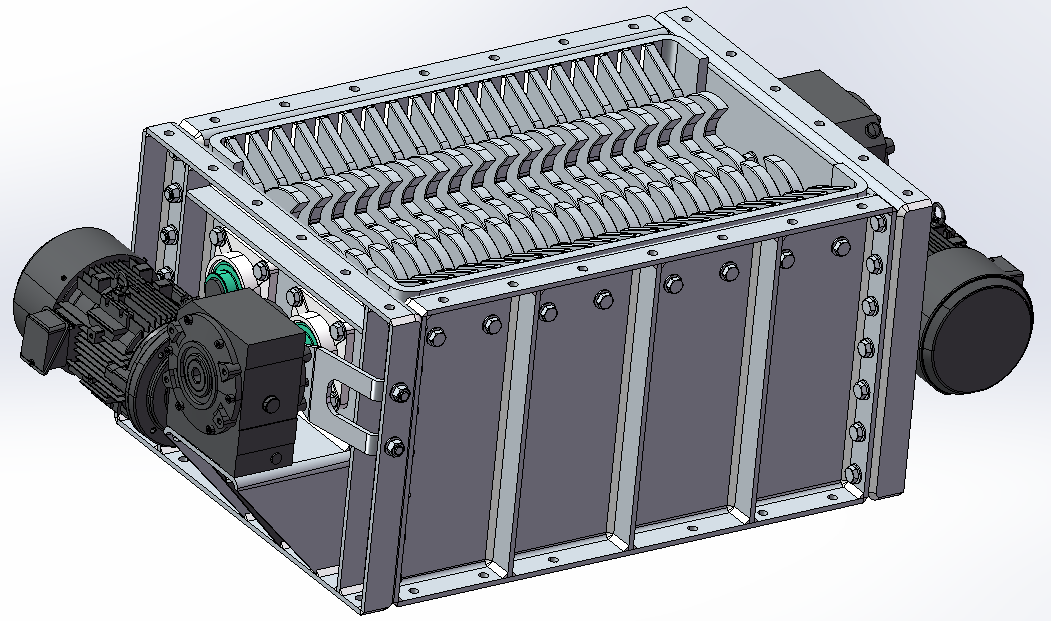

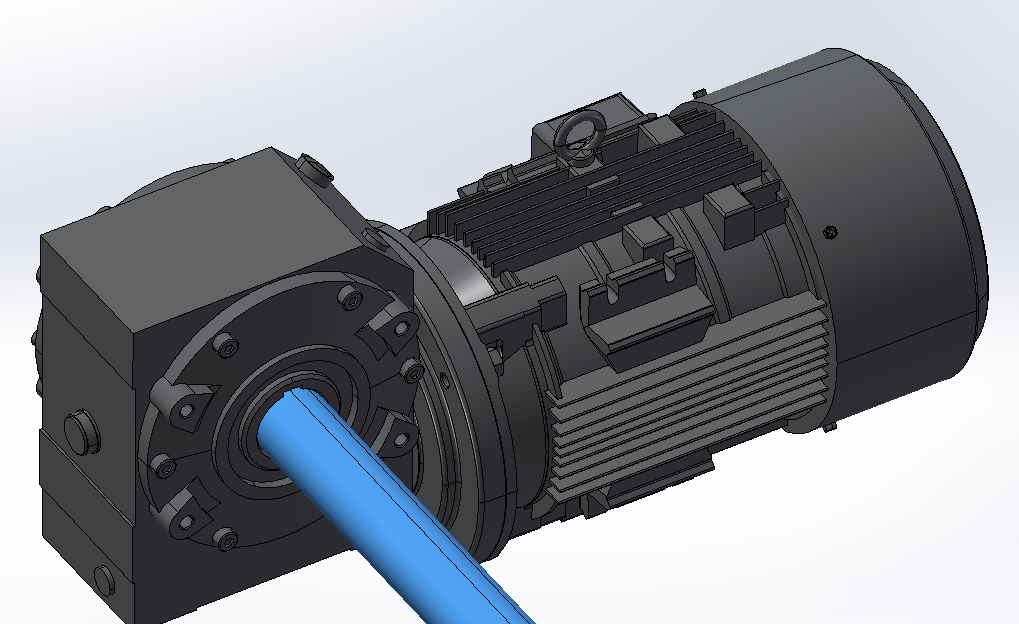

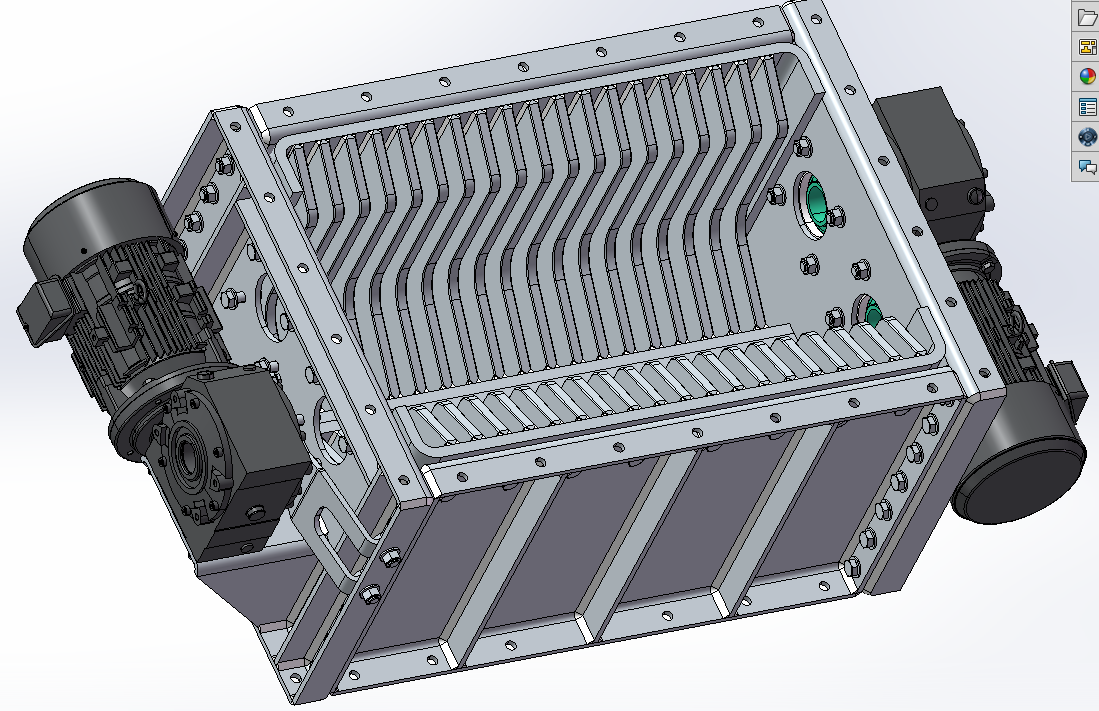

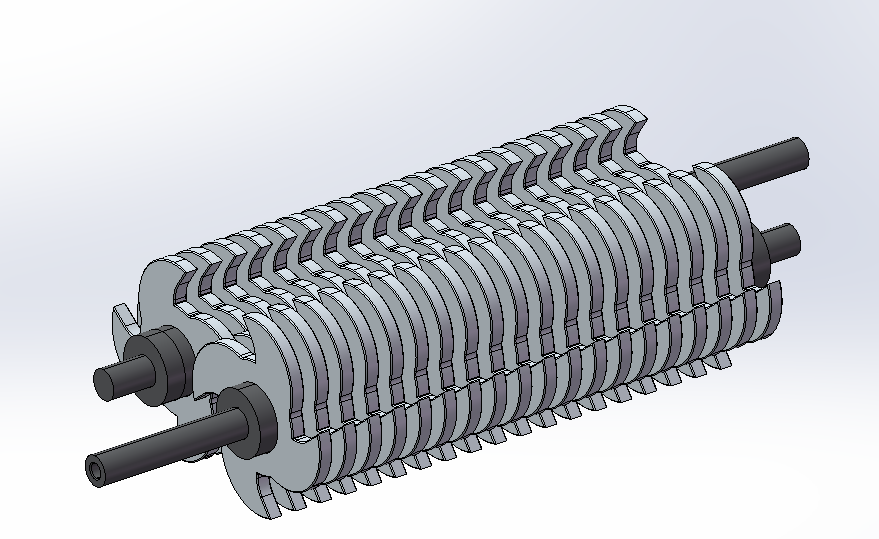

根据矿场实际对矿物质原料进行破碎加工的特点，设计了基于煤矿、锰矿、鹅卵石等矿产物块加工破碎装置。此装置的主要特点就是采用双辊式挤压辊，整体方案确定后，合理选择机械结构,主要采用齿轮、蜗轮蜗杆等机械结构，完成装置设计，同时做出主要零件的装配图和零件图。整个设计主要由两个减速机和两个电机以及双齿辊组成，也称为双齿对辊破碎机。主体框架主要由双齿辊、减速器、电机、破碎仓、保护罩等构成。链接方式多为螺栓链接，同时为保证结构稳定性需要对此部分结构件选型的合理性做出优化。传动方式选择蜗轮蜗杆传动的方式，电机启动，由减速机装置将电机的扭矩传给双齿辊，在电机的作用下双齿辊对向旋转，使落在对辊之间缝隙中的矿物进行
