平皮带流水线返回端模块
（ID:1338556）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | .平皮带流水线返回端模块.SLDASM | 842.71K |
| 2 | 160x240载盘-线体.SLDPRT | 126.40K |
| 3 | FP2-B输送机-专用垫条.SLDPRT | 92.91K |
| 4 | 内六角螺钉M5XN.SLDPRT | 370.72K |
| 5 | 平皮带-返回端.SLDPRT | 75.49K |
| 6 | 平皮带线-过度轮.SLDASM | 391.29K |
| 7 | 平皮带线-过度轮.SLDPRT | 106.43K |
| 8 | 平皮带线-过度轮轴.SLDPRT | 120.09K |
| 9 | 平皮带线-返回端-右墙板.SLDPRT | 121.65K |
| 10 | 平皮带线-返回端-左墙板.SLDPRT | 123.68K |
| 11 | 平皮带线-返回端-张紧轮.SLDASM | 397.97K |
| 12 | 平皮带线-返回端-张紧轮轴.SLDPRT | 123.32K |
| 13 | 平皮带线-返回端-返回轮.SLDASM | 270.38K |
| 14 | 平皮带线-返回端-返回轮轴.SLDPRT | 120.59K |
| 15 | 平皮带线-返回轮.SLDPRT | 96.15K |
| 16 | 平皮带线-间隔杆.SLDPRT | 72.93K |
| 17 | 平皮带线返回模块.SLDASM | 841.21K |
| 18 | 深沟球轴承.SLDPRT | 781.36K |
| 19 | 深沟球轴承61901-2Z.SLDPRT | 488.89K |
| 20 | 螺母M12GB6170.SLDPRT | 144.54K |
此图纸下载需要30金币
立即下载
发布者
模型信息
图纸ID：1338556
图纸格式：sldasm,sldprt
文件大小：5.49M
所需金币：30
上传时间：2024-05-06 15:03:05
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
流水线
图纸简介

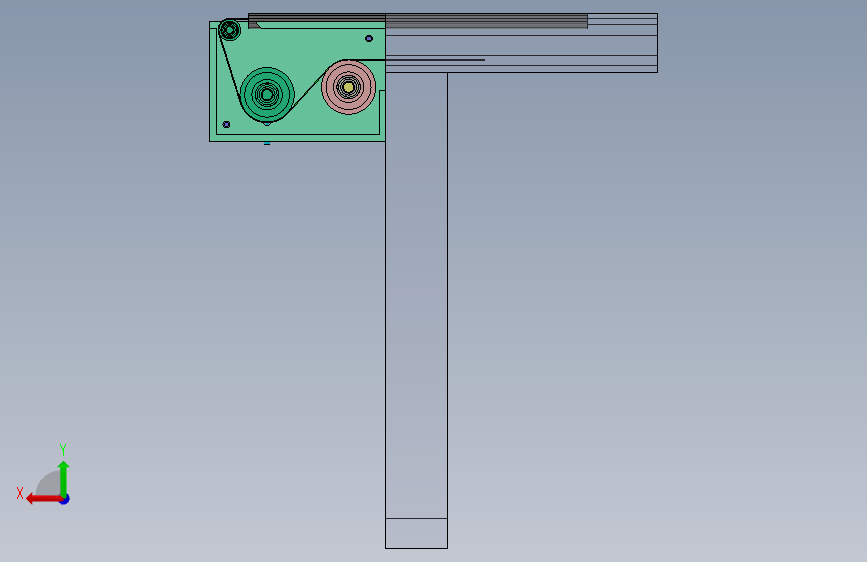

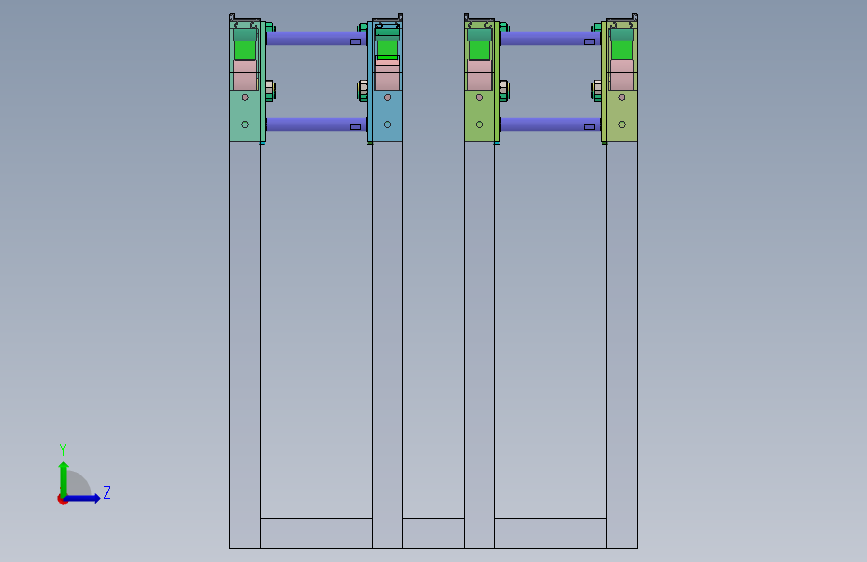

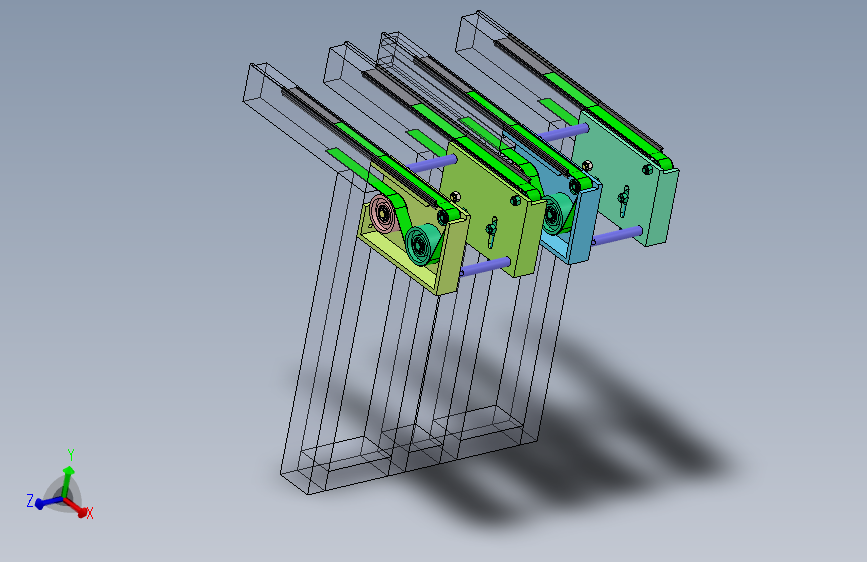

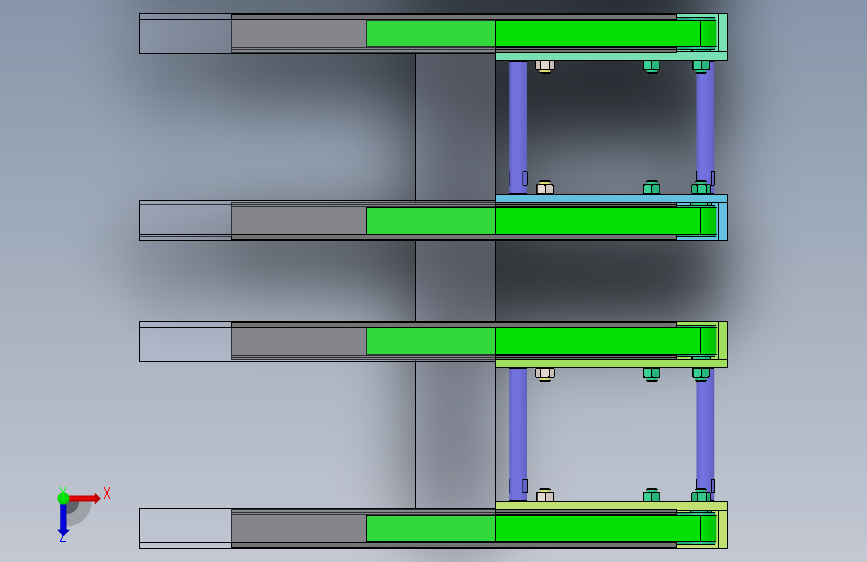

这个设计是平皮带载盘流水线返回端模块的全套模型。本模型可以替换博世力士乐TS流水线返回头。适应载盘为160x240。采用30mm宽平皮带，返回端设计为适合拼接模式。设计含Solidworks2020版全部特征模型，可编辑。
