苏州某超市空调通风图纸（ID:1404018）

数码电器 / 家用电器 / 苏州某超市空调通风图纸

©非原创

平面图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1716417962564.zip	16.43M
2	01图纸目录.dwg	411.13K
3	02图例.dwg	505.28K
4	03.04设计施工说明.dwg	409.38K
5	05主要设备表.dwg	431.56K

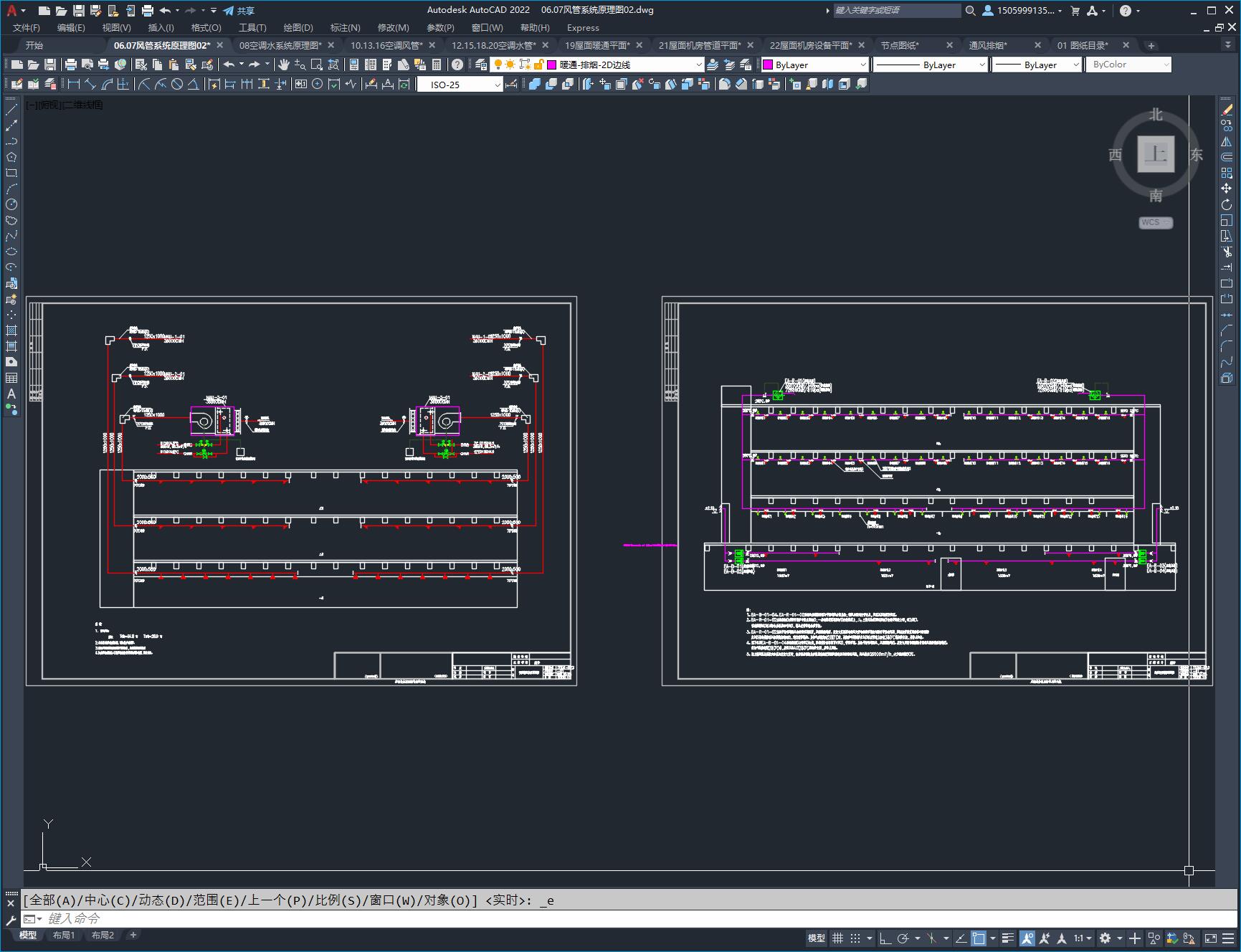

6	06.07风管系统原理图02.dwg	288.84K

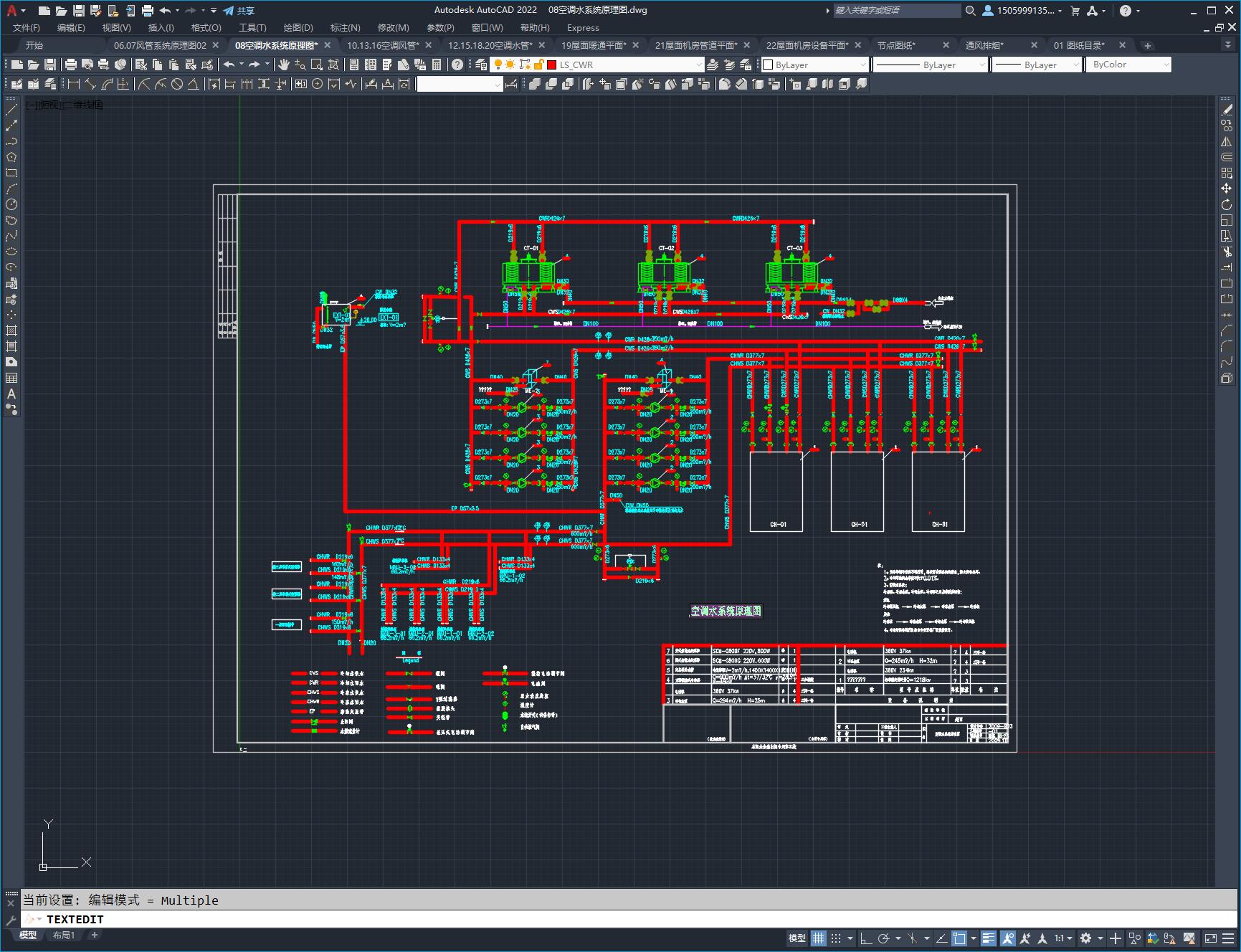

7	08空调水系统原理图.dwg	356.31K

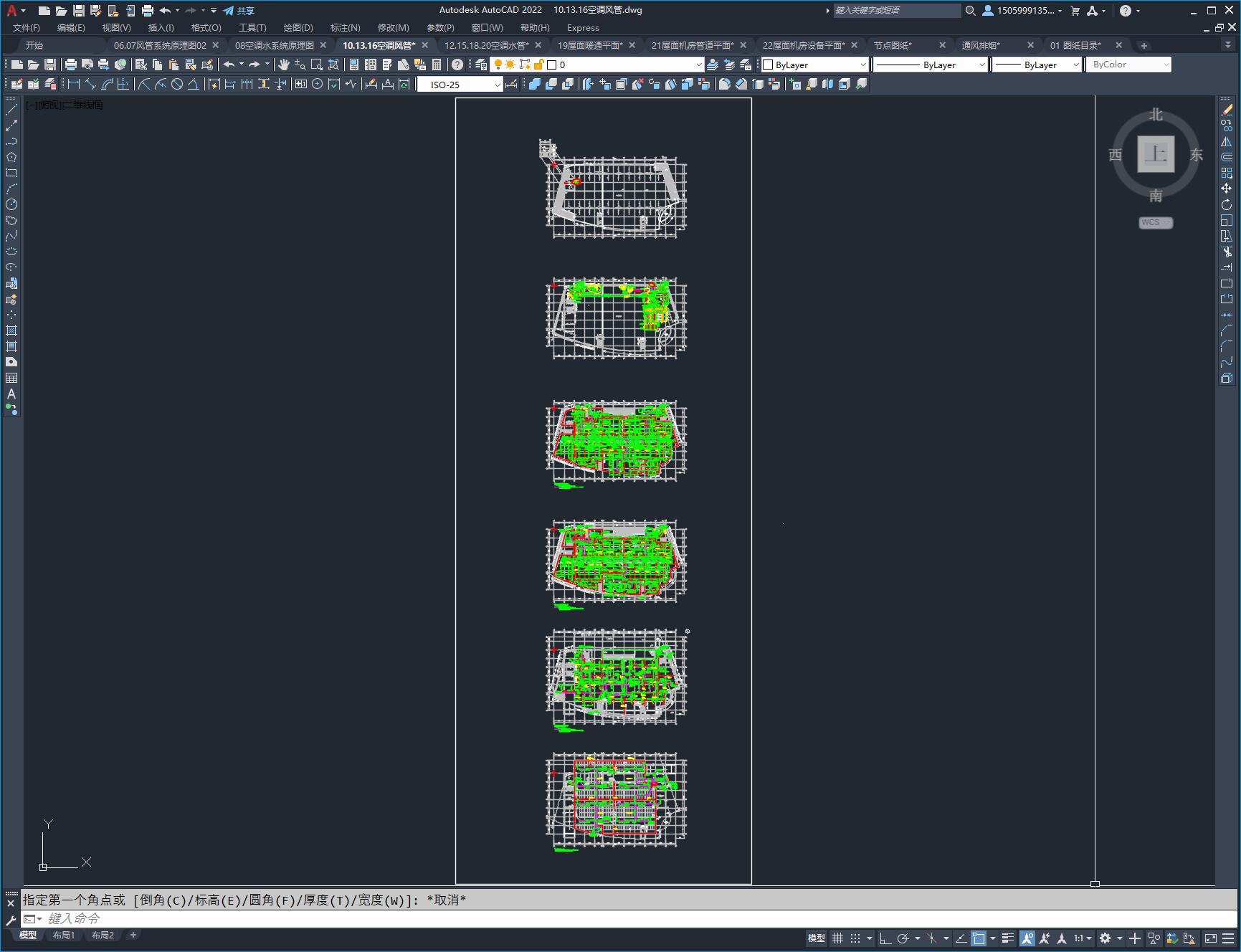

8	10.13.16空调风管.dwg	2.88M
9	12.15.18.20空调水管.dwg	2.87M

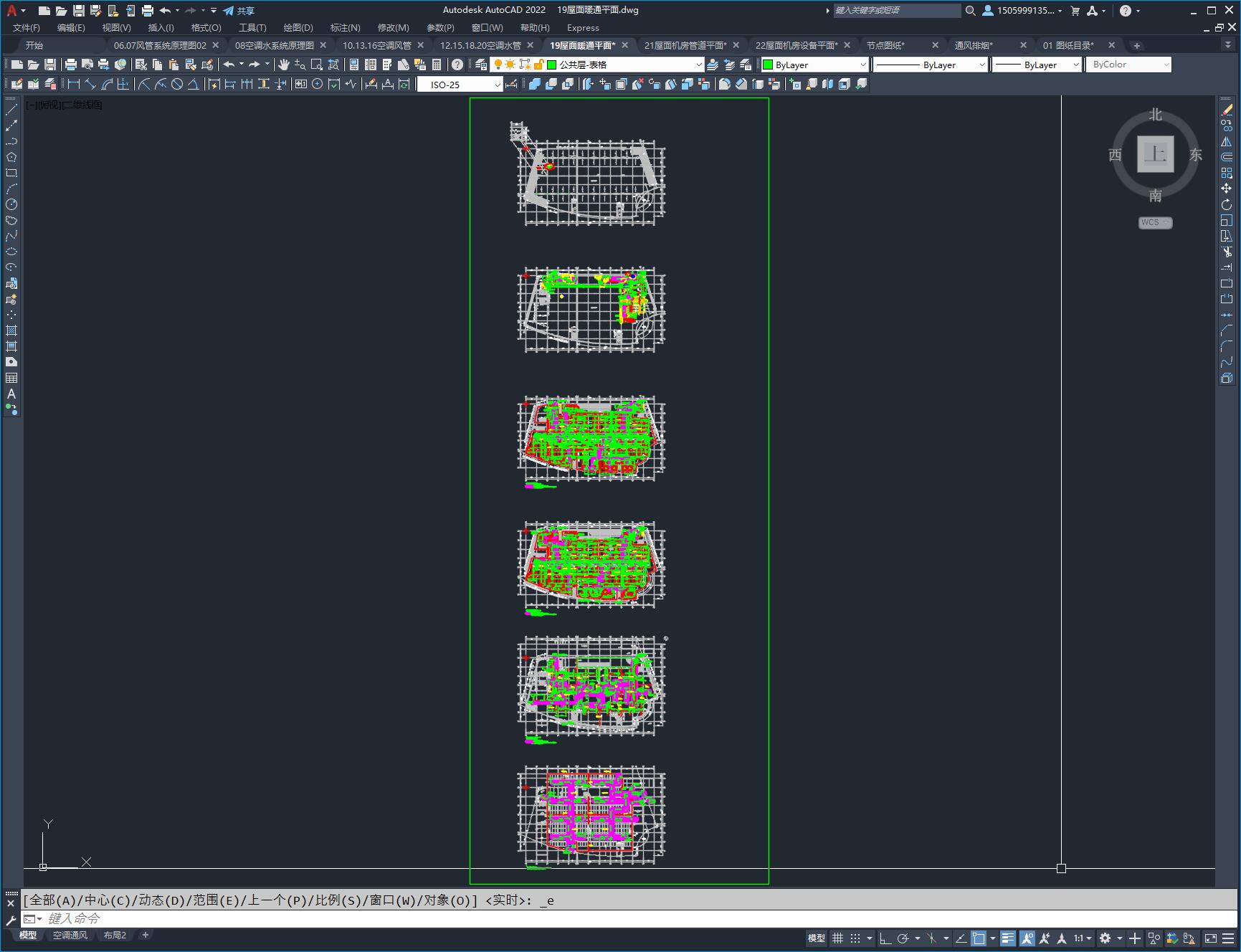

10	19屋面暖通平面.dwg	2.97M

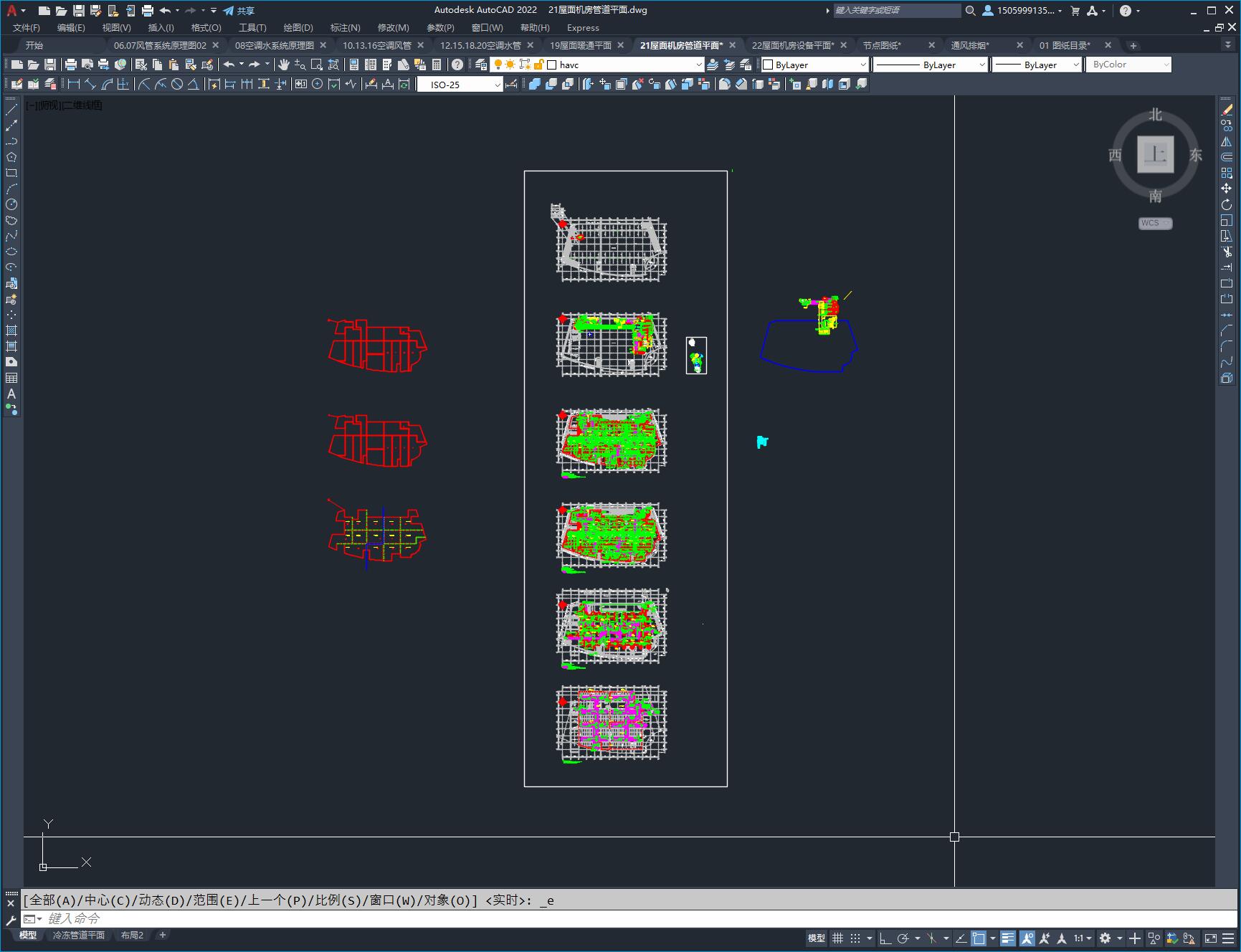

11	21屋面机房管道平面.dwg	2.23M
12	22屋面机房设备平面.dwg	2.98M
13	节点图纸.dwg	702.25K

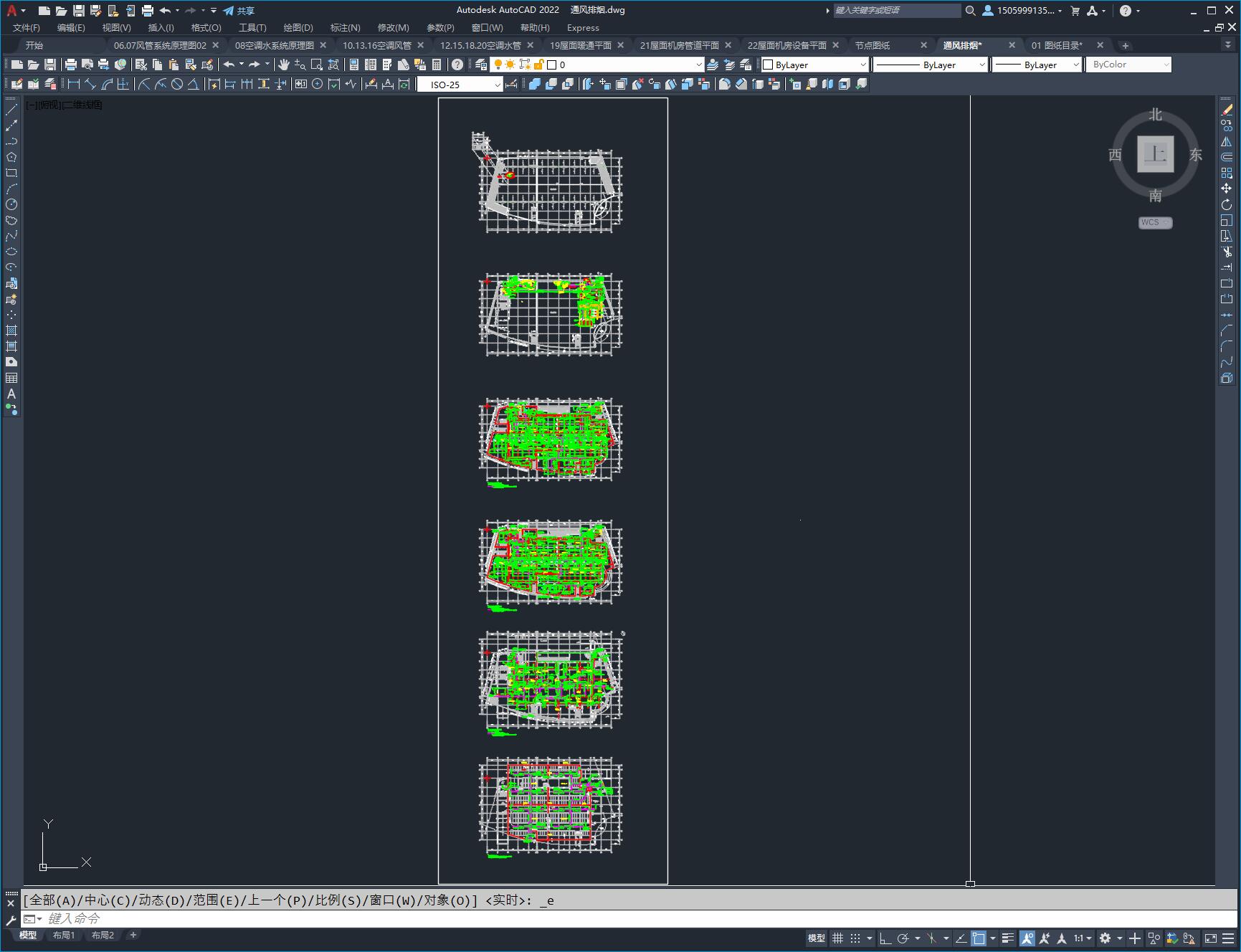

14	通风排烟.dwg	2.88M

此图纸下载需要85金币

立即下载

发布者

辛奇迹

创作: 2480

粉丝: 10

加入时间：2023-03-15

私信

关注

模型信息

图纸ID：1404018

图纸格式：dwg

文件大小：16.82M

所需金币：85

上传时间：2024-05-23 06:46:13

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2007

标签

图纸简介

该项目位于苏州，建筑面积约2.9万平米，地下一层为车库，面积7000平米，地上三层，一层为出租商铺，二三层为超市。业主为节约造价，只要求夏季供冷，冬季不采暖。主机采用水冷螺杆，设置在屋面，采用简易机房，末端采用吊顶式机组，新风机组集中设置屋面。所有通风与排烟系统均为合用系统。一层分割格局未定，仅设计新风和排烟，冷冻水预留主管。
