方孔焊片级进模（CAD图+SW三维）

（ID:1463889）

改图/画图

设备部件 / 模具类 / 方孔焊片级进模（CAD图+SW三维）

©原创

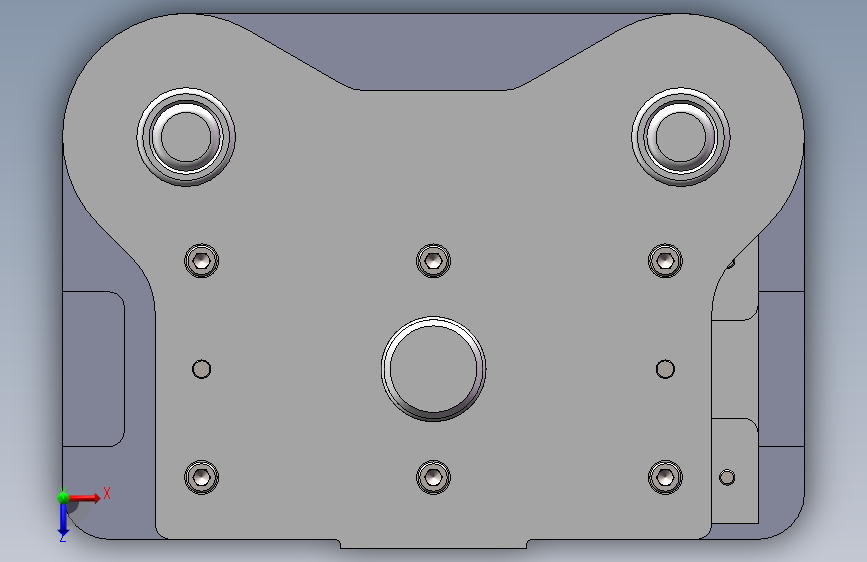

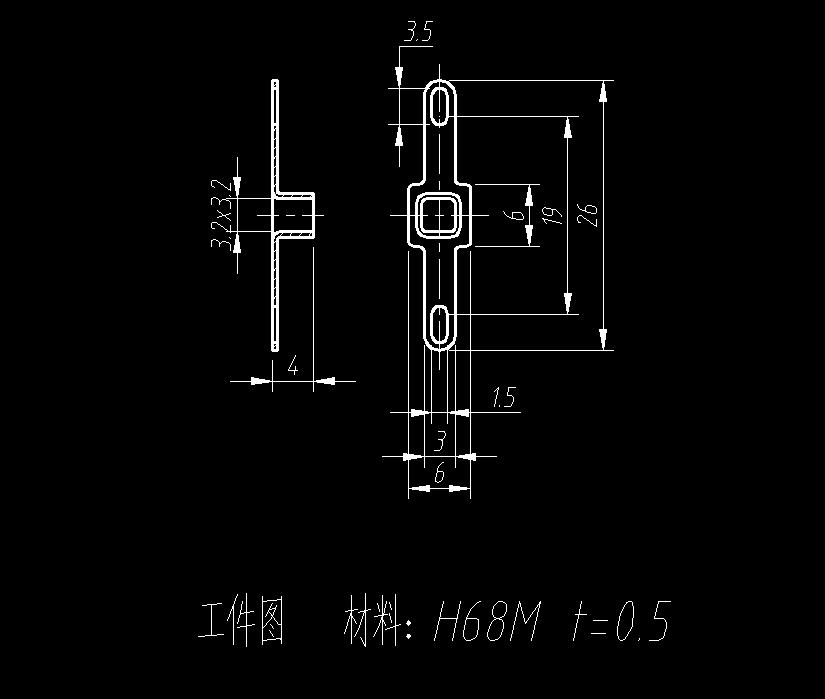

平面图

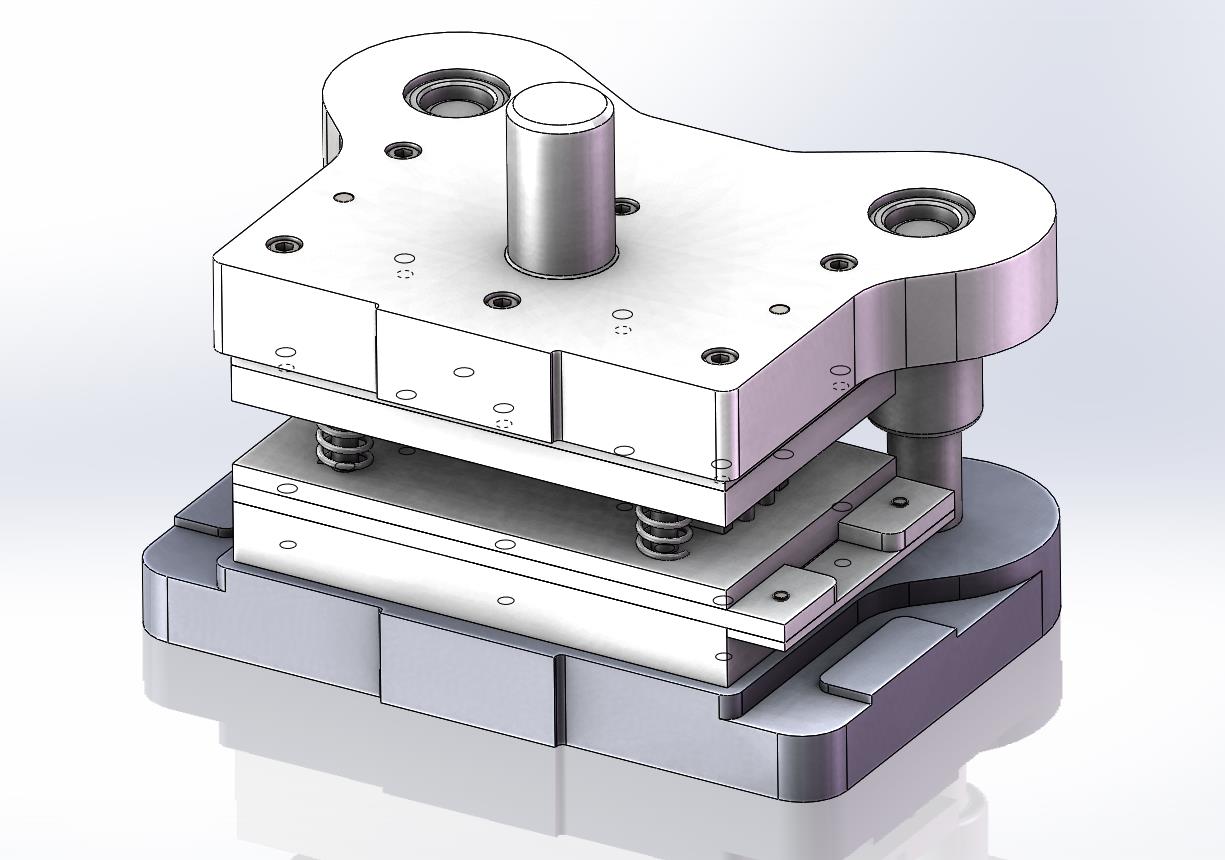

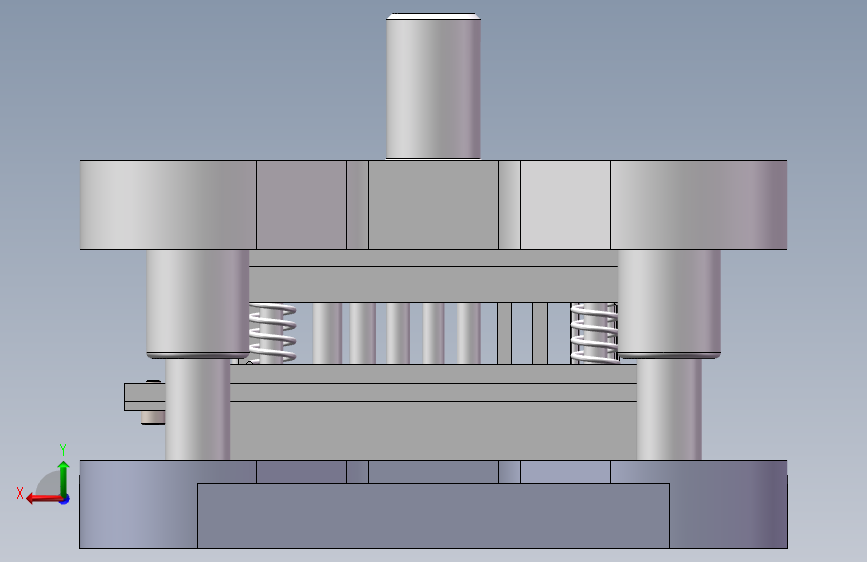

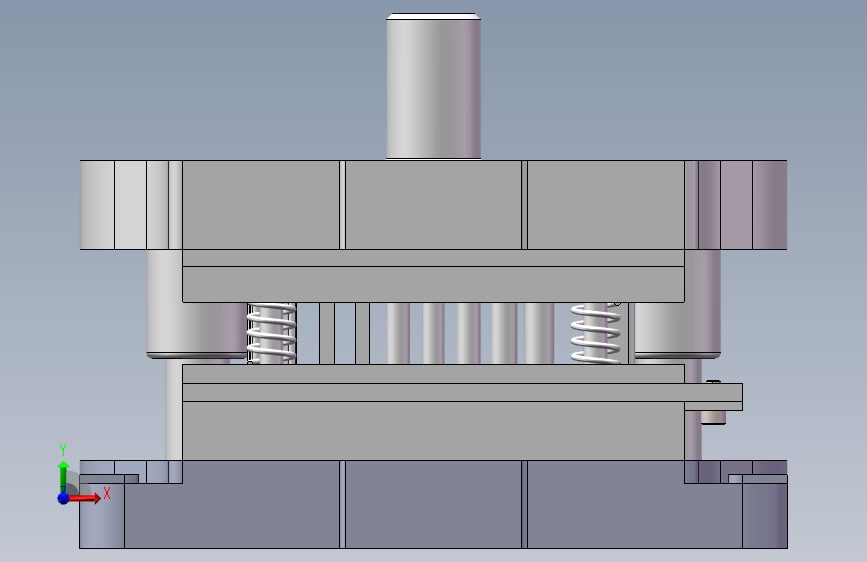

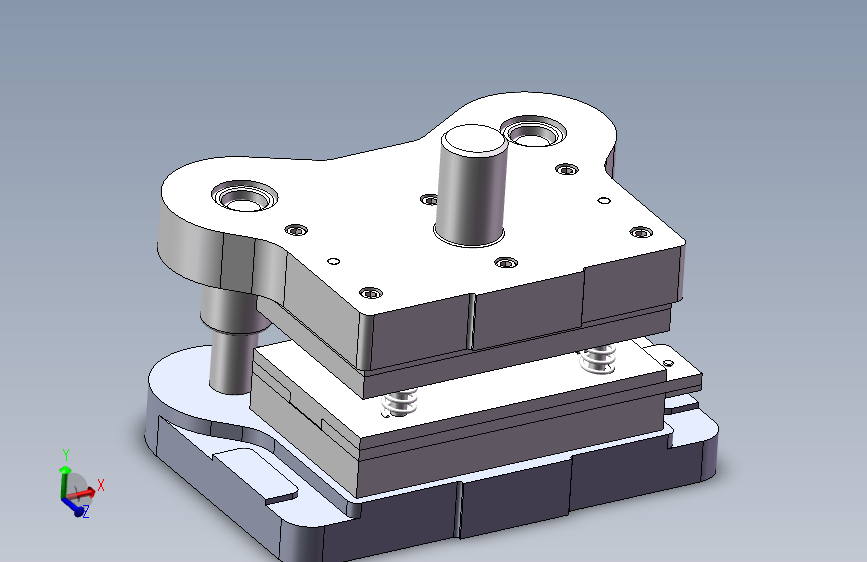

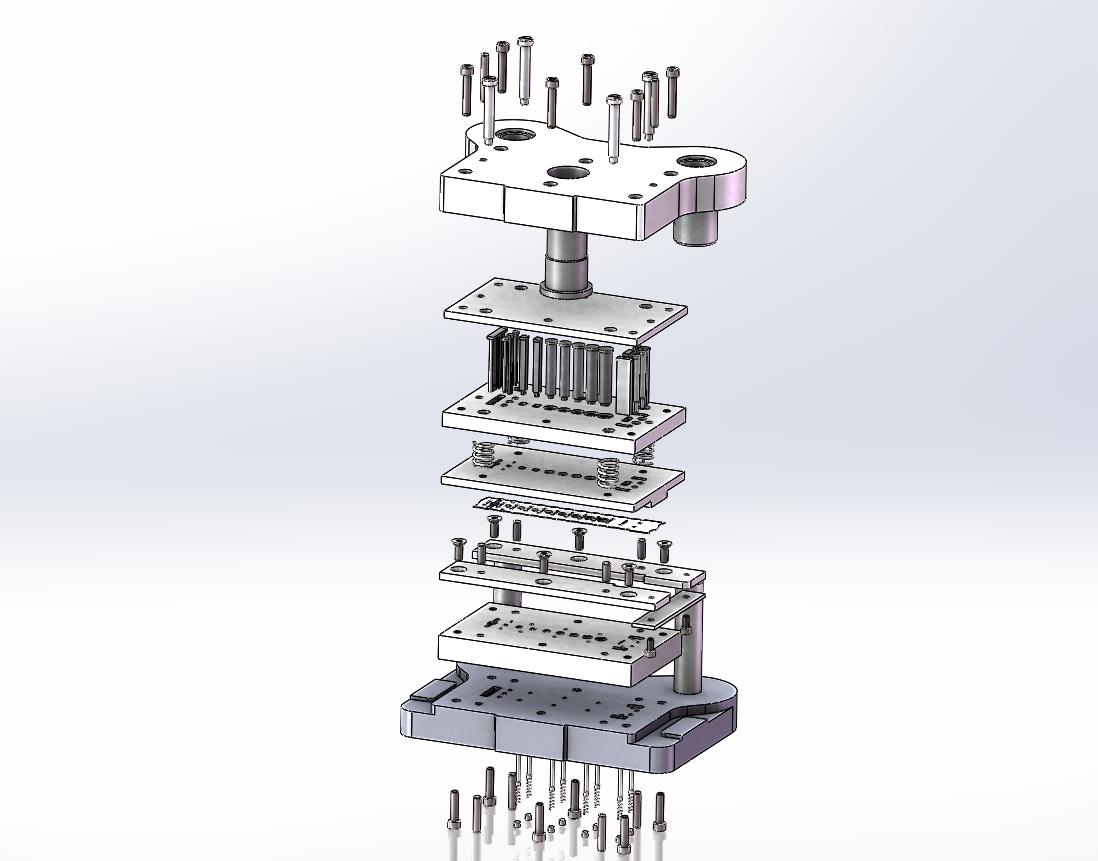

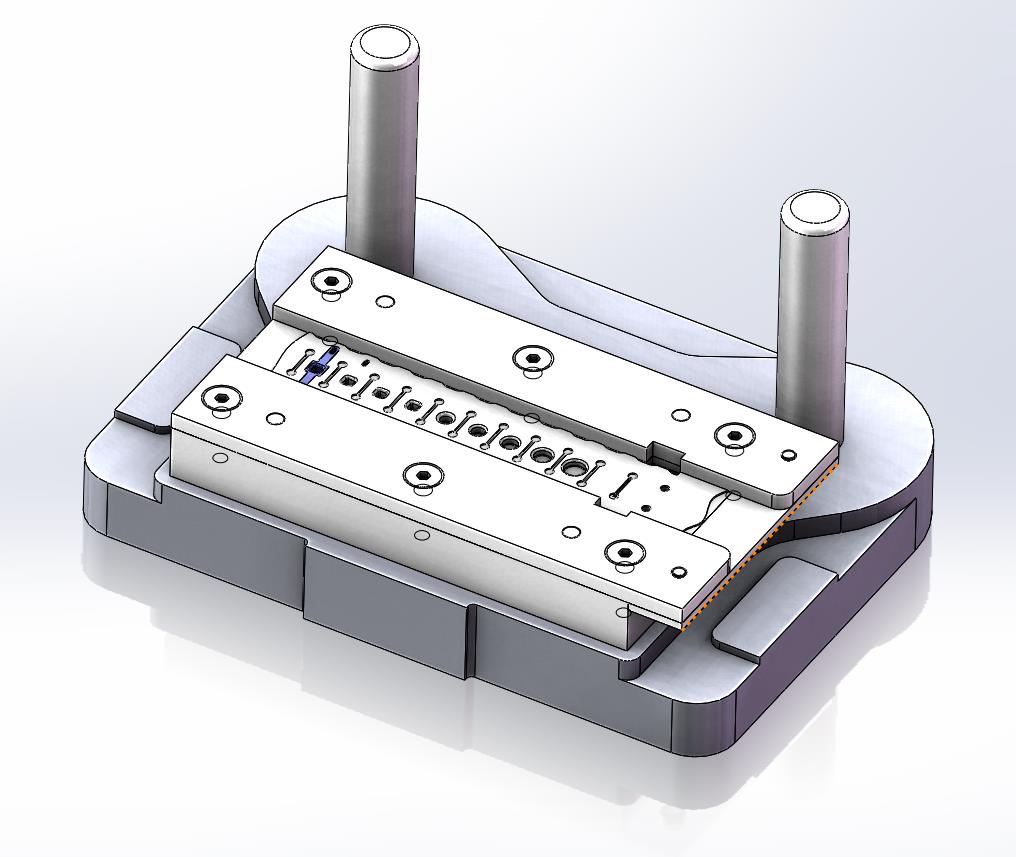

3D视图

文件列表

截图

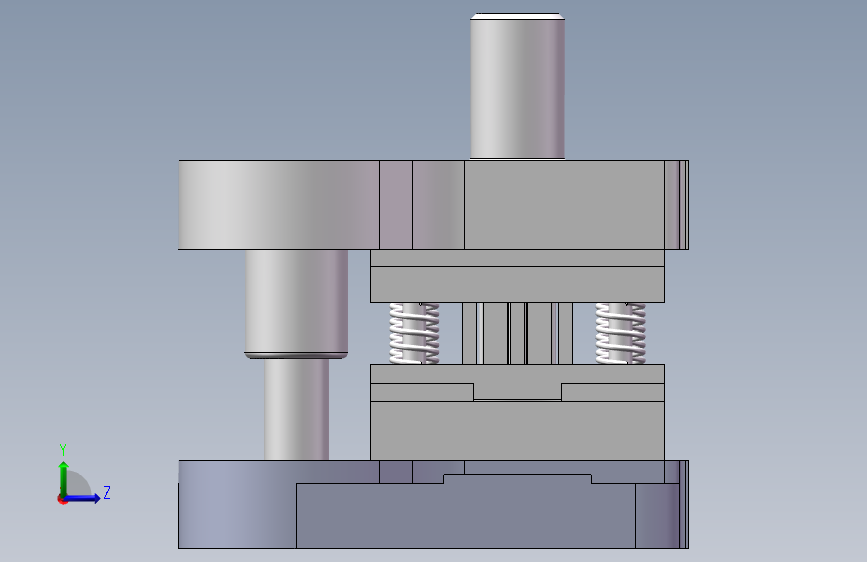

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	360截图20240512222749251.jpg	68.33K
2	360截图20240512223207669.jpg	89.61K
3	360截图20240512223237475.jpg	61.34K

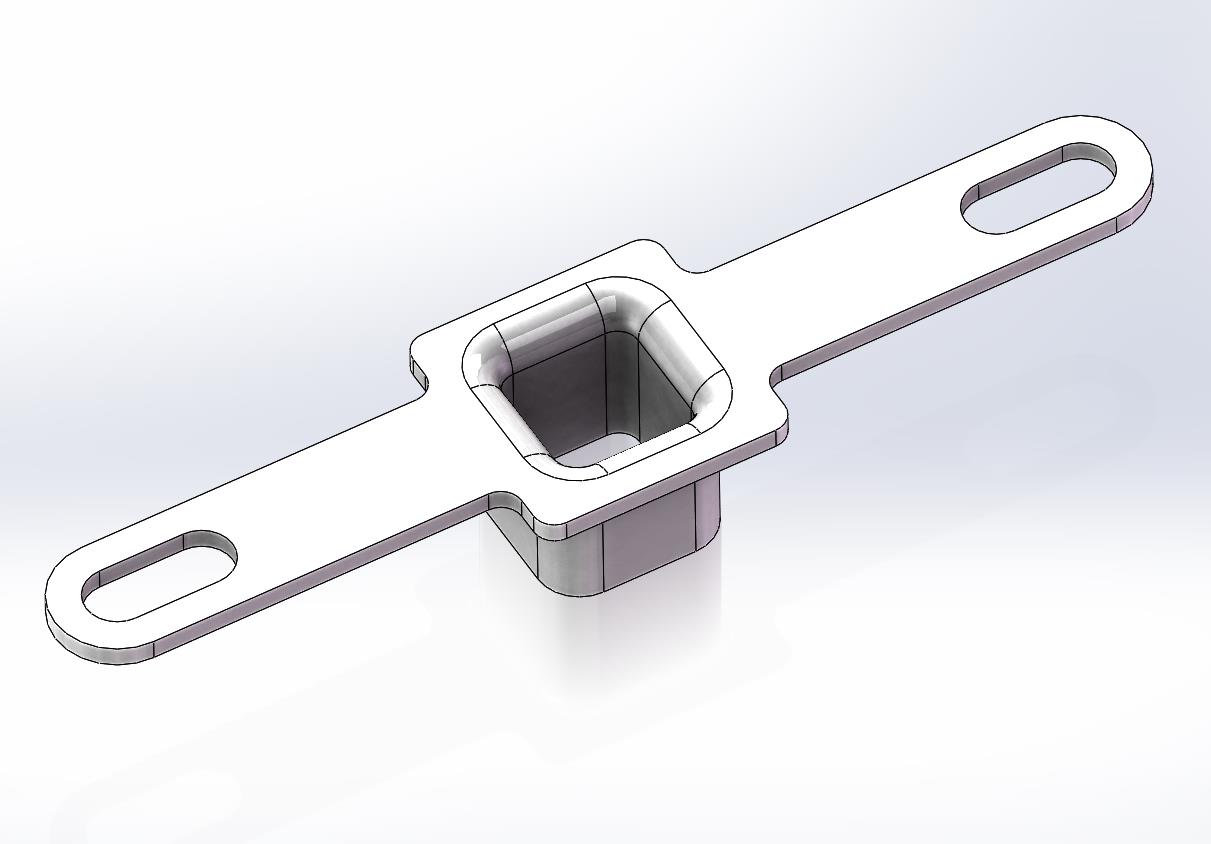

4	360截图20240512223300577.jpg	51.37K
5	360截图20240512223401986.jpg	76.88K
6	360截图20240512224325268.jpg	84.95K
7	360截图20240512224339331.jpg	34.14K

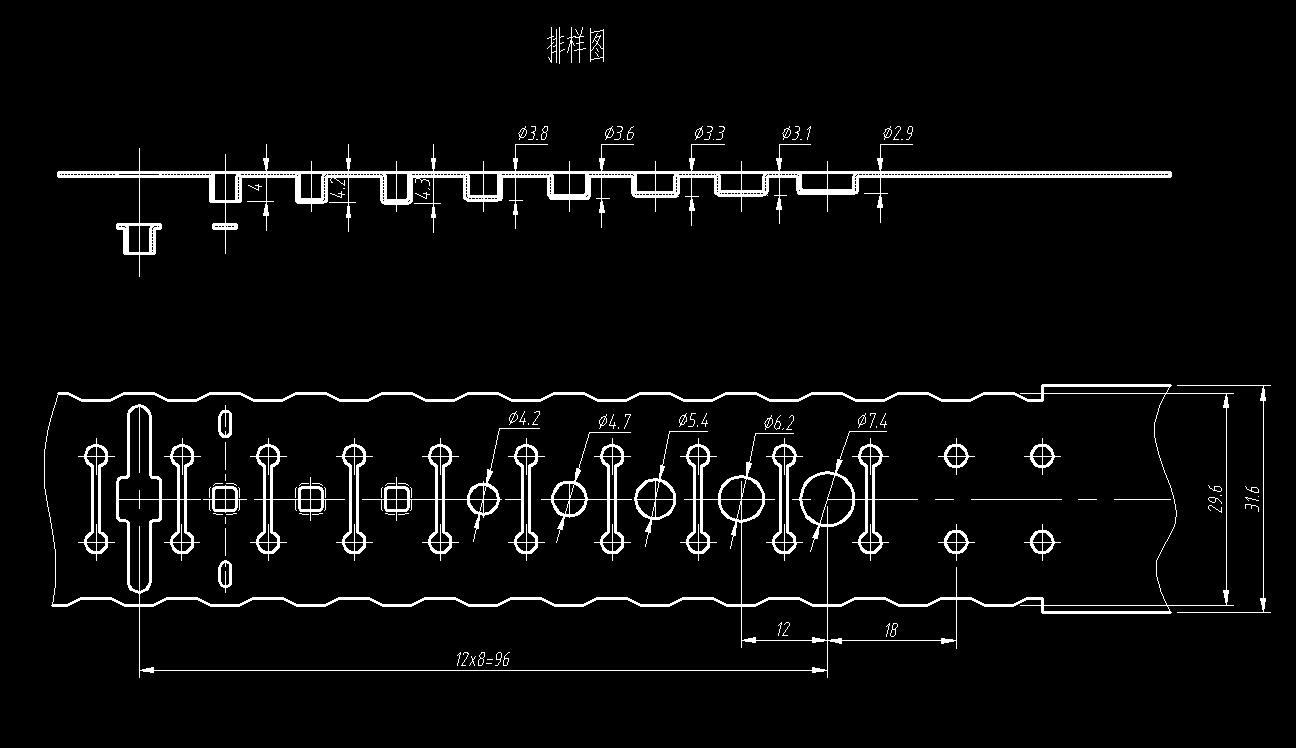

8	排样图.dwg	123.48K
9	装配体1.STEP	4.89M
10	B18.3.1M-5x0.8x10HexSHCS--10CHX.sldprt	208.98K
11	B18.3.1M-6x1.0x25HexSHCS--25CHX.sldprt	220.03K
12	B18.3.1M-6x1.0x35HexSHCS--24CHX.sldprt	216.28K
13	B18.3.5M-6x1.0x16SocketFCHS--16N.sldprt	145.32K
14	GB_CONNECTING_PIECE_PIN_DP6X16.sldprt	120.86K
15	GB_CONNECTING_PIECE_PIN_DP6X30.sldprt	121.76K
16	GB_CONNECTING_PIECE_PIN_DP6X40.sldprt	114.41K
17	GB_FASTENER_SCREWS_HSFPM5X5-N.sldprt	134.90K
18	GB╱T2856.2-2008[后侧导柱滚动导向模架下模座滚动导向下模座后侧导柱125×100×45].sldprt	315.48K
19	三次拉深凸模.SLDPRT	65.12K
20	上模座.SLDPRT	163.41K
21	二次拉深凸模.SLDPRT	65.92K
22	五次拉深凸模.SLDPRT	64.61K
23	冲孔凸模.SLDPRT	66.21K
24	冲底凸模.SLDPRT	65.45K
25	冲缺口凸模2.SLDPRT	59.99K
26	冲长条孔凸模.SLDPRT	74.78K
27	凸模固定板.SLDPRT	285.66K
28	凹模.SLDPRT	559.15K
29	切口凸模.SLDPRT	55.07K
30	卸料板.SLDPRT	175.96K
31	卸料螺钉.SLDPRT	98.63K
32	四次拉深凸模.SLDPRT	65.14K
33	垫板.SLDPRT	85.08K
34	导套.SLDPRT	107.40K
35	导料板.SLDPRT	136.24K
36	导柱.SLDPRT	101.73K
37	弹簧.SLDPRT	295.96K
38	弹簧2.SLDPRT	195.41K
39	承料板.SLDPRT	62.75K
40	整形凸模.SLDPRT	195.95K

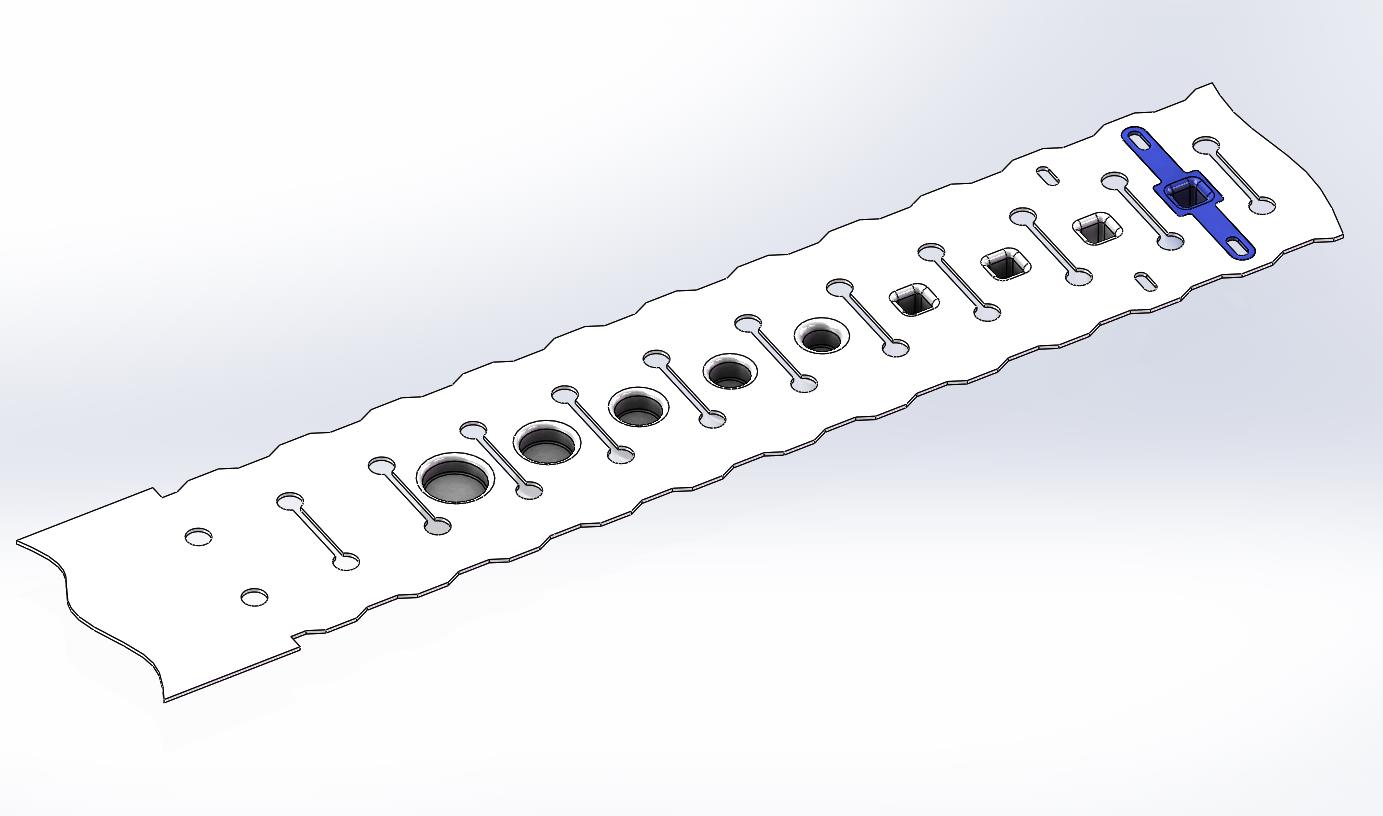

41	料带.SLDPRT	998.47K
