圆管类零件夹紧密封机构（ID:1525645）
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)
2.png)
4.png)
3.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17239904539435.zip | 4.15M |
| 2 | 20181022-00_asm.stp | 1.76M |
| 3 | 360截图20240818215609108.jpg | 37.06K |
| 4 | 360截图20240818221229043.jpg | 43.40K |
| 5 | 14_4x2_4.prt.1 | 135.00K |
| 6 | 20181022-00.asm.18 | 163.65K |
| 7 | 20181022-01.prt.4 | 260.67K |
| 8 | 20181022-03.prt.4 | 362.47K |
| 9 | 20181022-04.prt.2 | 116.12K |
| 10 | 20181022-05.prt.3 | 118.26K |
| 11 | 20181022-06.prt.2 | 114.45K |
| 12 | 20181022-07.prt.9 | 340.78K |
| 13 | 20181022-08.prt.7 | 488.26K |
| 14 | 20181022-09.prt.7 | 272.13K |
| 15 | 20181022-10.prt.3 | 156.15K |
| 16 | 20181022-11.prt.3 | 86.64K |
| 17 | 20181022-12.prt.6 | 167.96K |
| 18 | 20181022-13.prt.4 | 153.05K |
| 19 | 20181022-14.prt.9 | 800.16K |
| 20 | 402_4_m16x1_5.prt.2 | 180.65K |
| 21 | 7_5x2_4.prt.3 | 137.02K |
| 22 | gb-t-896_6.prt.2 | 178.80K |
| 23 | gb-t6182-2000_m5x0_8.prt.1 | 167.20K |
| 24 | qbpfc3.prt.6 | 196.60K |
此图纸下载需要100金币
立即下载
发布者
机械师
创作: 1295
粉丝: 64
加入时间：2022-12-31
模型信息
图纸格式：stp,prt,asm
文件大小：4.25M
所需金币：100
上传时间：2024-08-18 22:14:24
是否可编辑：可修改，包括参数
版本：PROE 5.0
标签
圆管
夹紧
密封
图纸简介

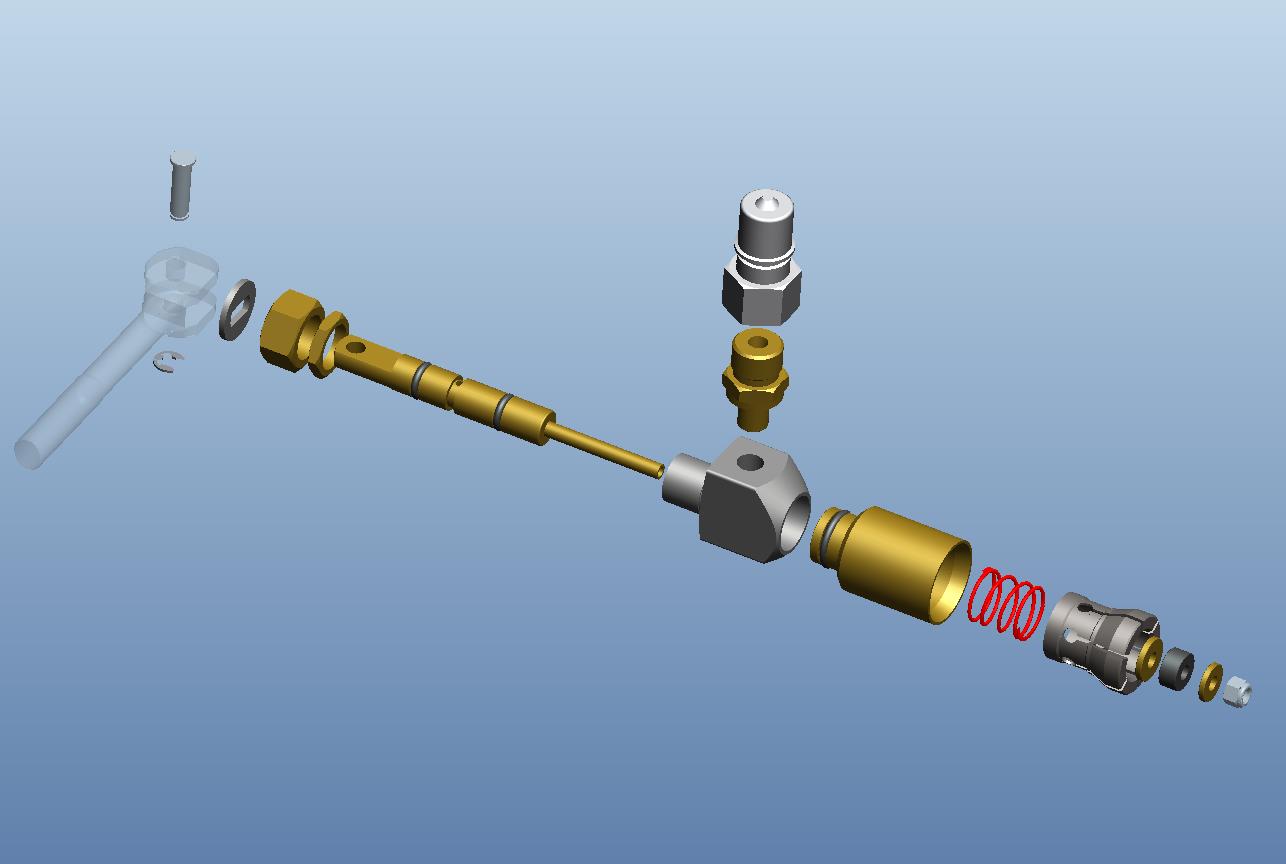

一种圆管类零件夹紧密封机构 适用于氦检行业,主要是用于圆管类零件,夹紧及密封!夹具是通过膨胀夹头的可收缩性,通过后端弹簧及把手,进行锁紧及松开,同时通过夹头内的密封件挤紧管内壁,起到密封作用.当夹紧并密封后,检测气体可经本体上的快速接头进入工件腔体内,进行气密性检测!
