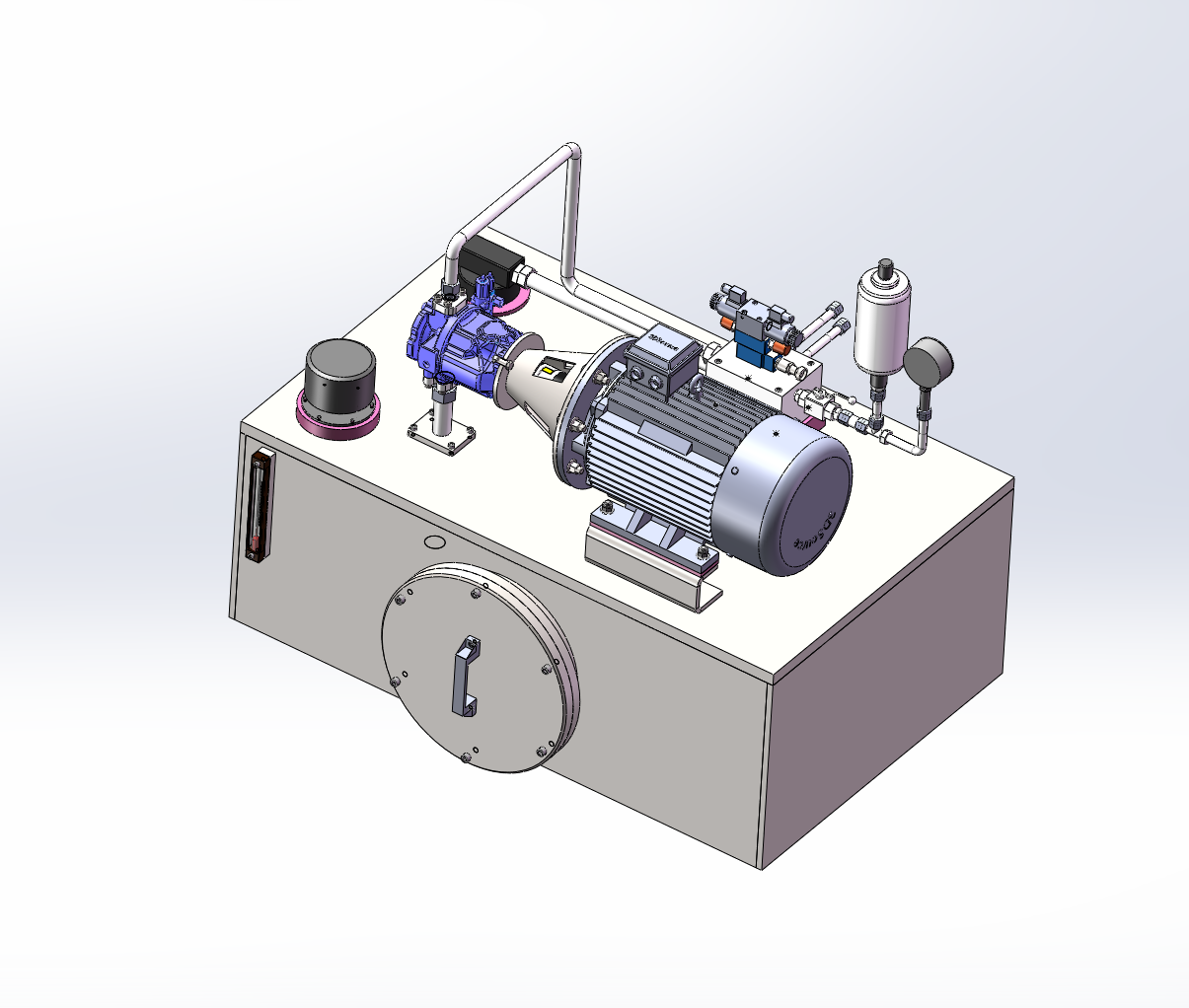

液压泵站（P=8MPa，Q=65L-min）（ID:1560676）
0.png)
1.png)
2.png)
3.png)
4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17258104424344.zip | 38.00M |
| 2 | 液压泵站液压系统设计说明书.docx | 3.57M |

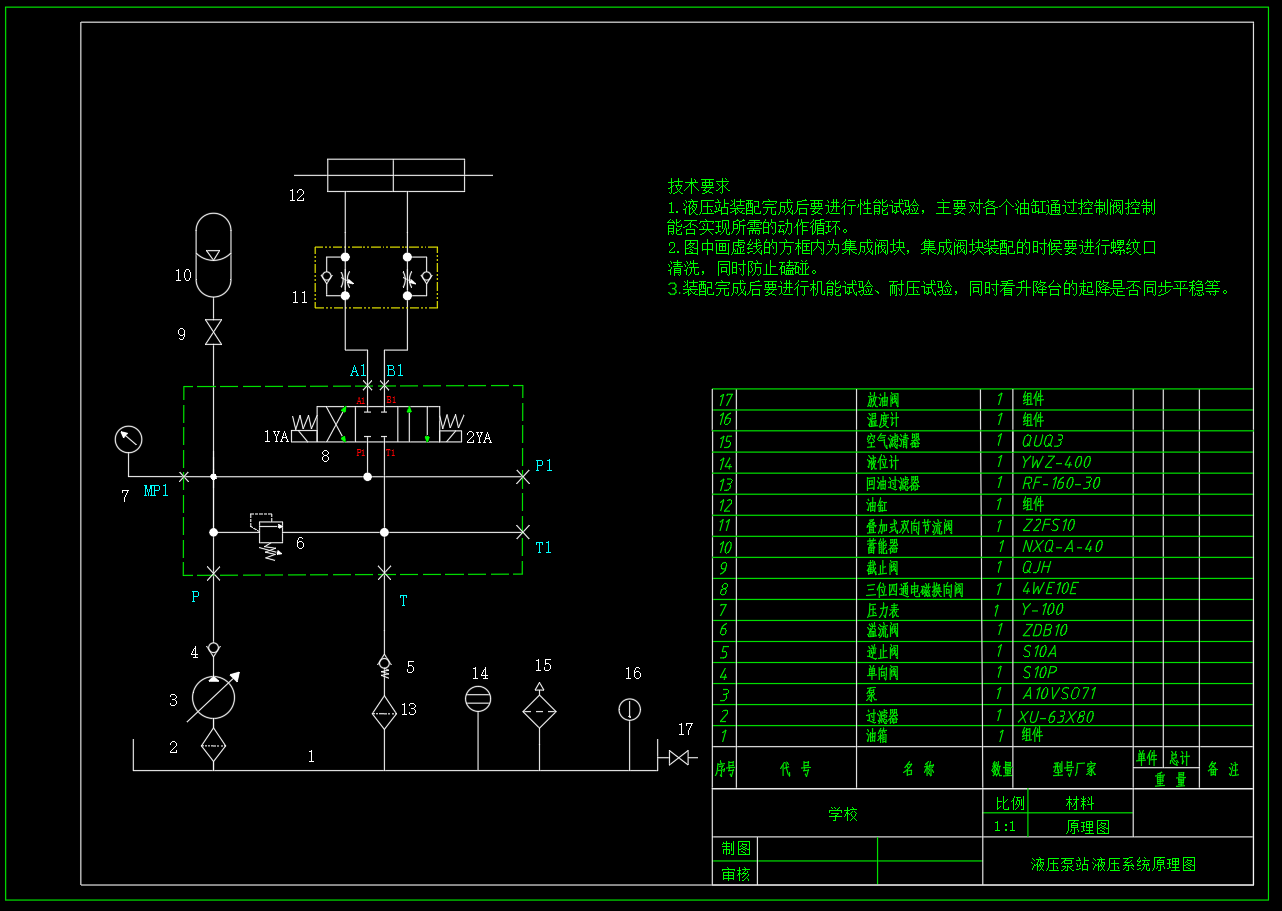

| 3 | 泵站-液压系统原理图-A3.dwg | 133.90K |

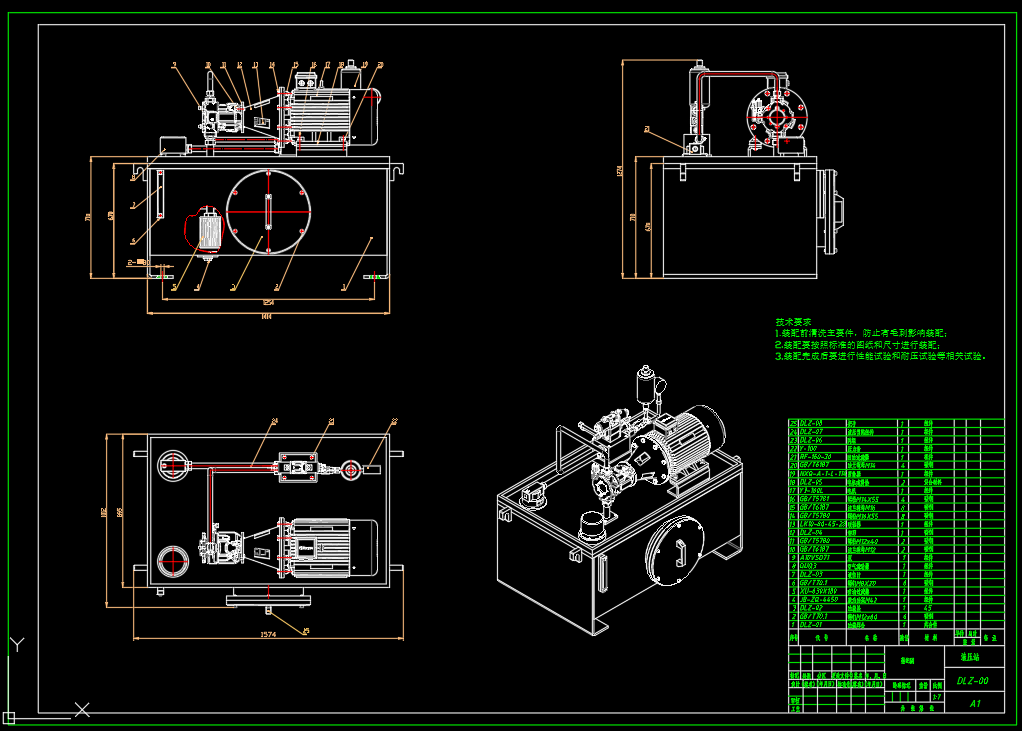

| 4 | 泵站总装配体-A1.DWG | 1.36M |

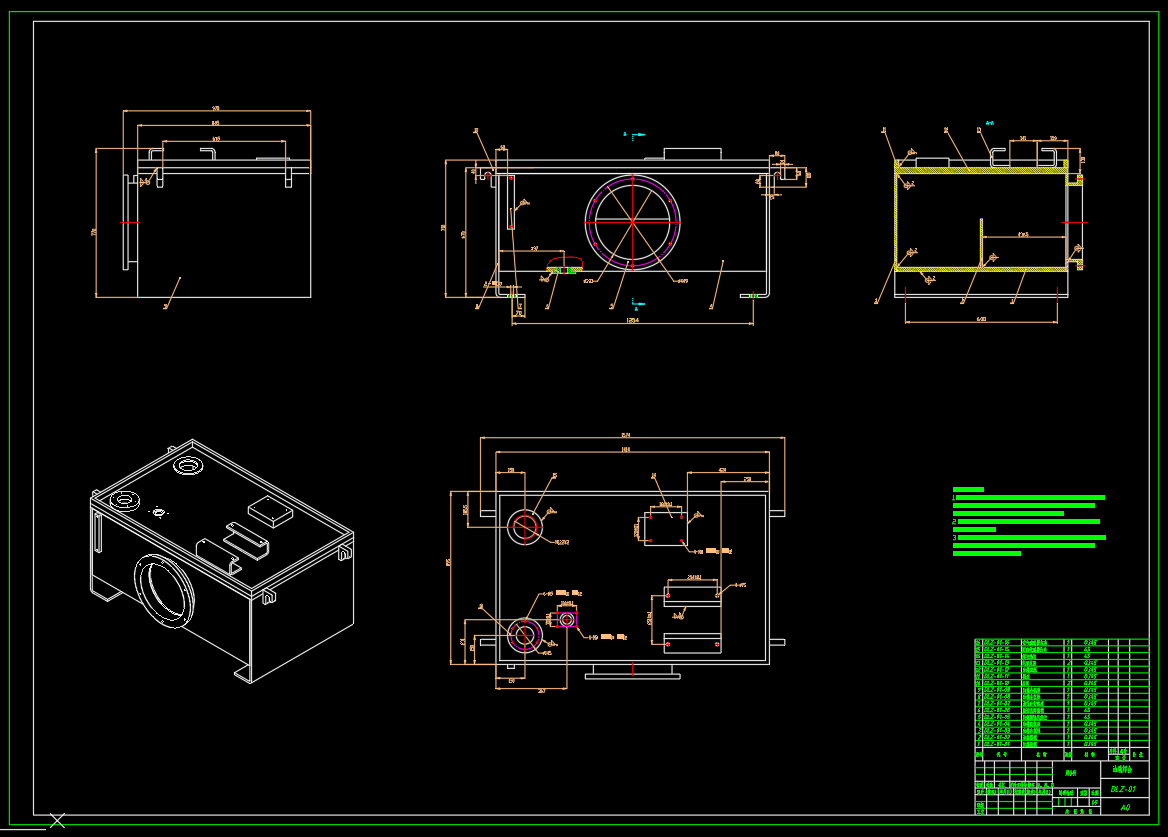

| 5 | 泵站油箱焊合-A0.DWG | 193.27K |

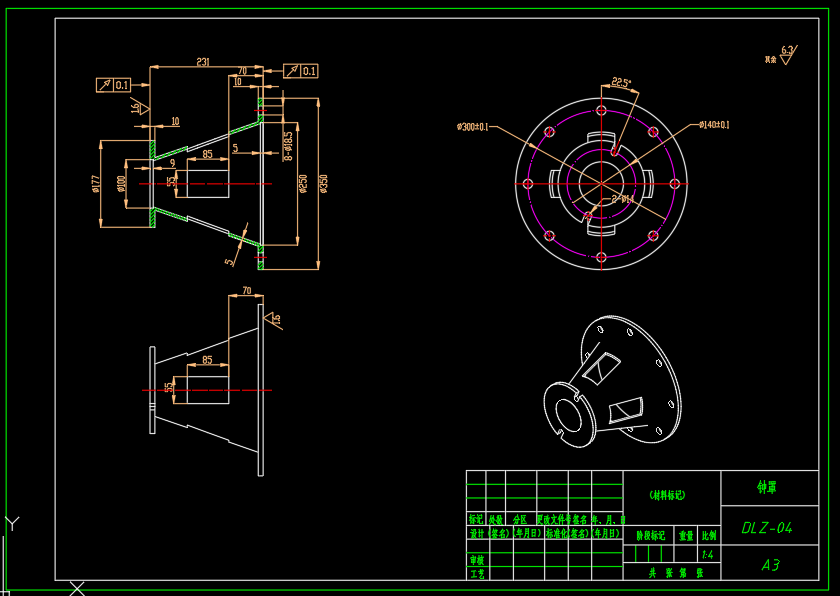

| 6 | 泵站钟罩-A3.DWG | 122.07K |

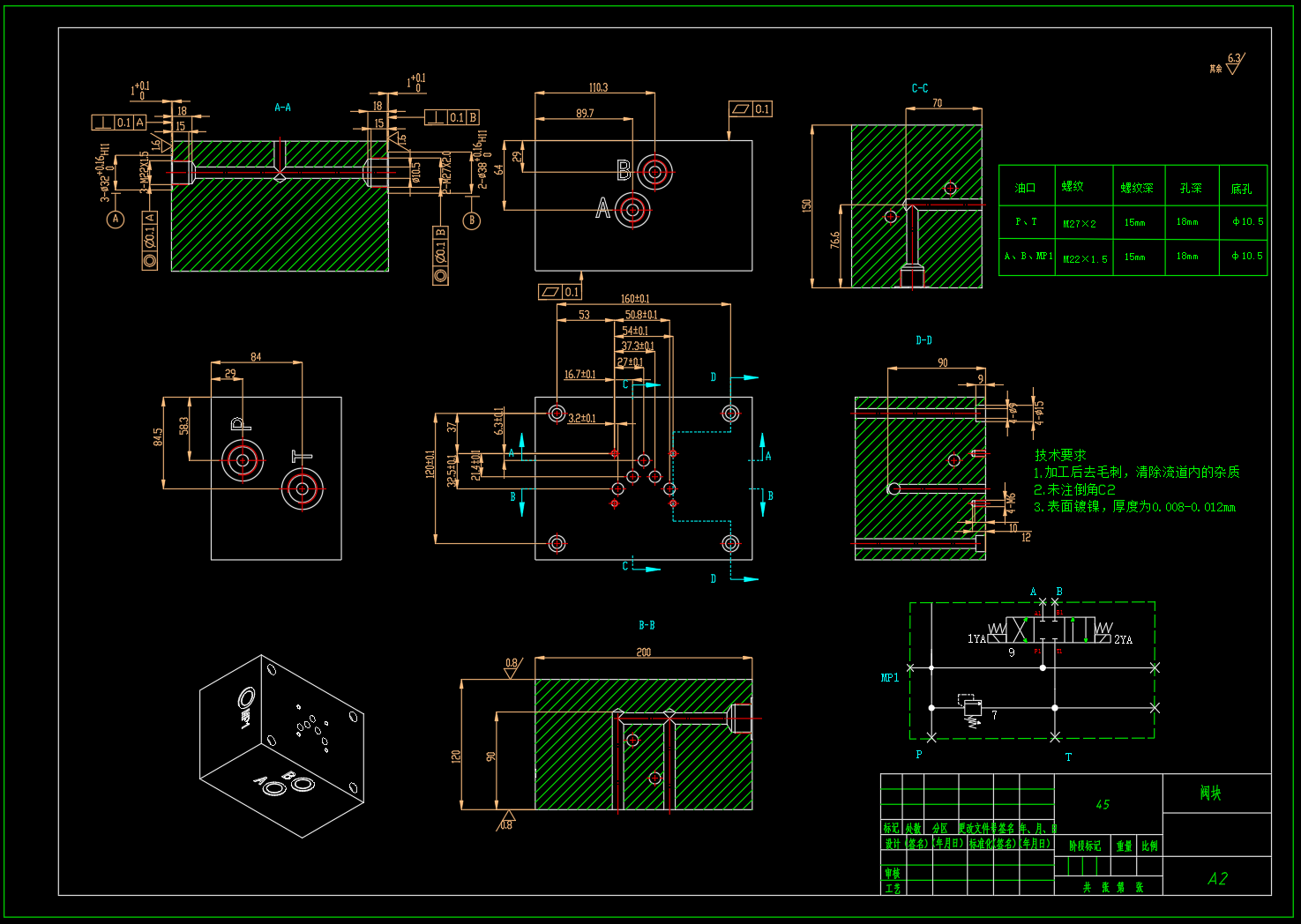

| 7 | 泵站阀块-A2.DWG | 129.86K |

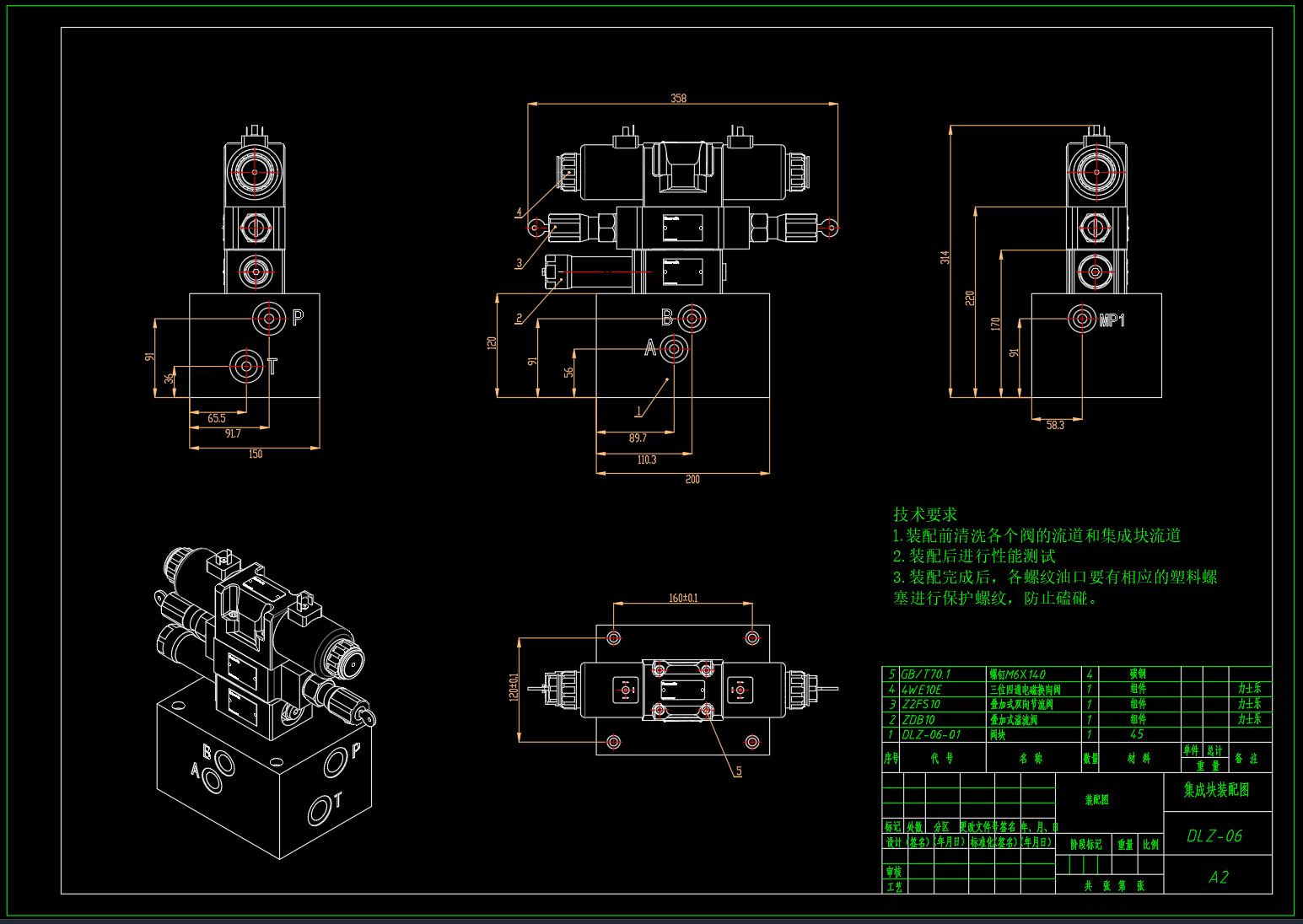

| 8 | 泵站集成块装配图-A2.DWG | 638.26K |
| 9 | 液压泵站总装配体0.SLDASM | 7.96M |
| 10 | DLZ-01-01-01油箱左侧板0.SLDPRT | 85.88K |
| 11 | DLZ-01-01-02油箱右侧板0.SLDPRT | 85.72K |
| 12 | DLZ-01-01-03油箱前侧板0.SLDPRT | 76.85K |
| 13 | DLZ-01-01-04油箱后侧板0.SLDPRT | 66.33K |
| 14 | DLZ-01-01-05油箱底板0.SLDPRT | 61.70K |
| 15 | DLZ-01-01-06油箱顶板0.SLDPRT | 128.20K |
| 16 | DLZ-01-01-07油箱清洗孔法兰管0.SLDPRT | 119.59K |
| 17 | DLZ-01-01-08油箱加强板0.SLDPRT | 63.61K |
| 18 | DLZ-01-01-09电机支座0.SLDPRT | 128.07K |
| 19 | DLZ-01-01-13温度计安装座0.SLDPRT | 65.04K |
| 20 | DLZ-01-01油箱焊合0.SLDASM | 204.94K |
| 21 | 回油过滤器凸台.SLDPRT | 80.40K |
| 22 | 油箱隔板.SLDPRT | 65.50K |
| 23 | 空气滤清器底座.SLDPRT | 105.94K |
| 24 | 阀块垫板.SLDPRT | 84.33K |
| 25 | O型圈17.17X1.78-5.SLDPRT | 129.21K |
| 26 | 三位四通电磁换向阀5.SLDASM | 1.37M |
| 27 | 压缩后的弹簧5.SLDPRT | 1014.61K |
| 28 | 弹簧5.SLDPRT | 964.33K |
| 29 | 弹簧垫圈5.SLDPRT | 133.63K |
| 30 | 电磁铁5.SLDPRT | 413.42K |
| 31 | 阀体5.SLDPRT | 482.03K |
| 32 | 阀芯E型5.SLDPRT | 232.16K |
| 33 | Z2FS6双向节流阀1.SLDPRT | 247.68K |
| 34 | ZDB6叠加式溢流阀.SLDPRT | 271.18K |
| 35 | 1DM-22-27WD公制螺纹胶垫密封柱端0.SLDPRT | 219.10K |
| 36 | 4WE6E.SLDPRT | 1.48M |
| 37 | A10VS028变量柱塞泵0.SLDPRT | 3.91M |
| 38 | CC-22三通接头0.SLDPRT | 215.84K |
| 39 | CC-42三通接头-0001.SLDPRT | 224.33K |
| 40 | GB5625．1-1985扩口式端直通管接头0.SLDPRT | 194.44K |
| 41 | GB5625．1-1985扩口式端直通管接头32-0.SLDPRT | 205.06K |
| 42 | GB／T18615-2002焊接接头M22-0.SLDPRT | 164.61K |
| 43 | GB／T5780-20001六角头螺栓C级M12×40-0.SLDPRT | 170.45K |
| 44 | GB／T5780-20001六角头螺栓C级M16×55-0.SLDPRT | 171.48K |
| 45 | GB／T5781-2000六角头螺栓全螺纹C级M14×55-0.SLDPRT | 143.22K |
| 46 | GB／T6183．2-2000非金属嵌件六角法兰面锁紧螺母M14-0.SLDPRT | 142.72K |
| 47 | GB／T6187-20001全金属六角法兰面锁紧螺母M12-0.SLDPRT | 150.61K |
| 48 | GB／T6187-20001全金属六角法兰面锁紧螺母M16-0.SLDPRT | 149.93K |
| 49 | GB／T70．1-20001内六角圆柱头螺钉M10×30-0.SLDPRT | 143.84K |
| 50 | GB／T70．1-2000内六角圆柱头螺钉M12×60-0.SLDPRT | 121.93K |
| 51 | GB／T70．1-2000内六角圆柱头螺钉M6×140-0.SLDPRT | 94.67K |
| 52 | GB／T70．1-2000内六角圆柱头螺钉M6×40-0.SLDPRT | 108.48K |
| 53 | GB／T70．1-2000内六角圆柱头螺钉M8×120-0.SLDPRT | 99.73K |
| 54 | GB／T70．1-2000内六角圆柱头螺钉M8×20-0.SLDPRT | 130.83K |
| 55 | JB-ZQ-4450油塞-M42-11.SLDPRT | 145.24K |
| 56 | LK10系列LK10-80-45-28-0.SLDPRT | 475.17K |
| 57 | QJH型高压球芯截止阀-M27-0.SLDPRT | 181.39K |
| 58 | QUQ型液压空气滤清器QUQ3-0.SLDPRT | 1.19M |
| 59 | SYT-01-14-01油管8-0.SLDPRT | 88.33K |
| 60 | Y-100压力表-0.SLDPRT | 1.27M |
| 61 | Y-160L-6.SLDPRT | 1.06M |
| 62 | Z2FS6双向节流阀.SLDPRT | 1.02M |
| 63 | ZDB6叠加式溢流阀.SLDPRT | 1.52M |
| 64 | 中路管0.SLDPRT | 90.52K |
| 65 | 出油管110.SLDPRT | 108.62K |
| 66 | 出油管法兰板0.SLDPRT | 131.02K |
| 67 | 吸油密封组件-0.SLDPRT | 102.39K |
| 68 | 吸油管-0.SLDPRT | 77.29K |
| 69 | 吸油管法兰板0.SLDPRT | 145.59K |
| 70 | 吸油过滤器-0.sldprt | 308.83K |
| 71 | 回油管0.SLDPRT | 81.63K |
| 72 | 回油过滤器-0.SLDPRT | 614.05K |
| 73 | 回油过滤器111.SLDPRT | 155.16K |
| 74 | 国标囊式蓄能器螺纹连接NXQ-A-1-L-Φ114-0.SLDPRT | 152.50K |
| 75 | 对丝30-27-0.SLDPRT | 180.20K |
| 76 | 把手.SLDPRT | 104.26K |
| 77 | 油管8-0.SLDPRT | 69.63K |
| 78 | 油管8-11230.SLDPRT | 71.96K |
| 79 | 油管9.SLDPRT | 65.06K |
| 80 | 油箱盖0.SLDPRT | 140.83K |
| 81 | 液位计-0.SLDPRT | 374.50K |
| 82 | 焊接接头永华-0.SLDPRT | 192.07K |
| 83 | 电机减震垫.SLDPRT | 80.87K |
| 84 | 钟罩0.SLDPRT | 214.96K |
| 85 | 阀块-0.SLDPRT | 96.08K |
| 86 | 阀块2-0.SLDPRT | 180.96K |
此图纸下载需要750金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 591
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg,sldasm,sldprt
文件大小：38.91M
所需金币：750
上传时间：2024-09-08 23:48:18
是否可编辑：可修改，包括参数
版本：SOLIDWORKS 2018
标签
图纸简介

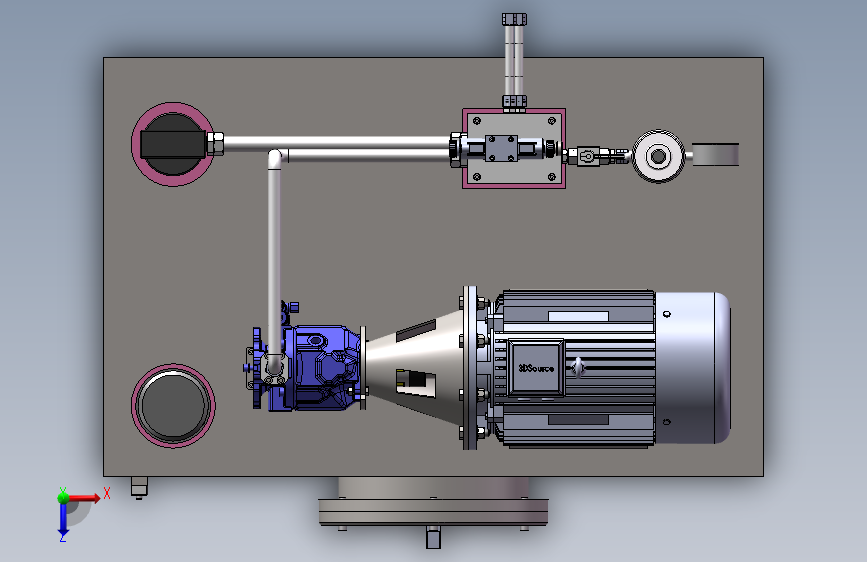

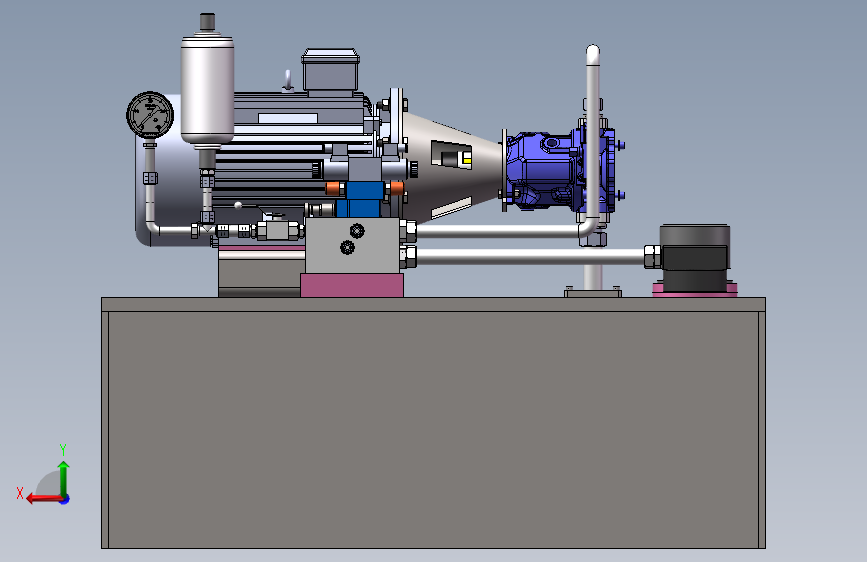

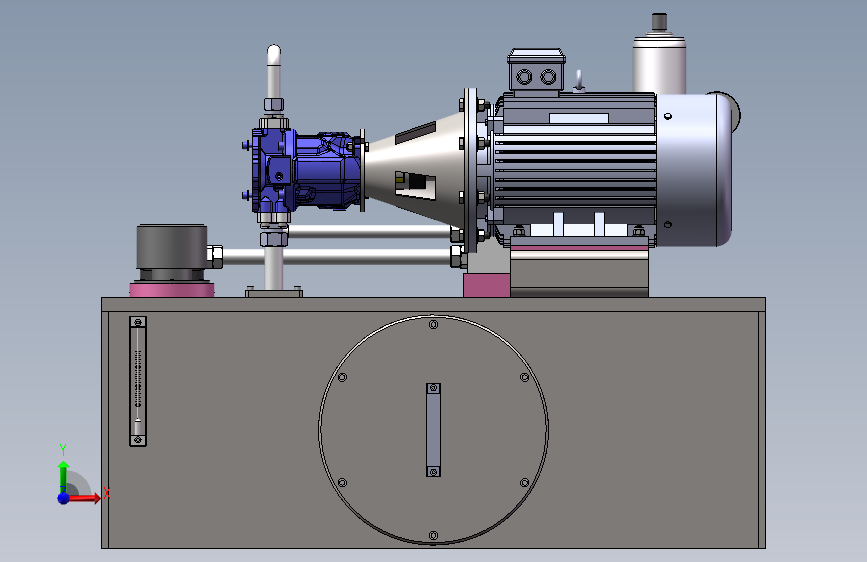

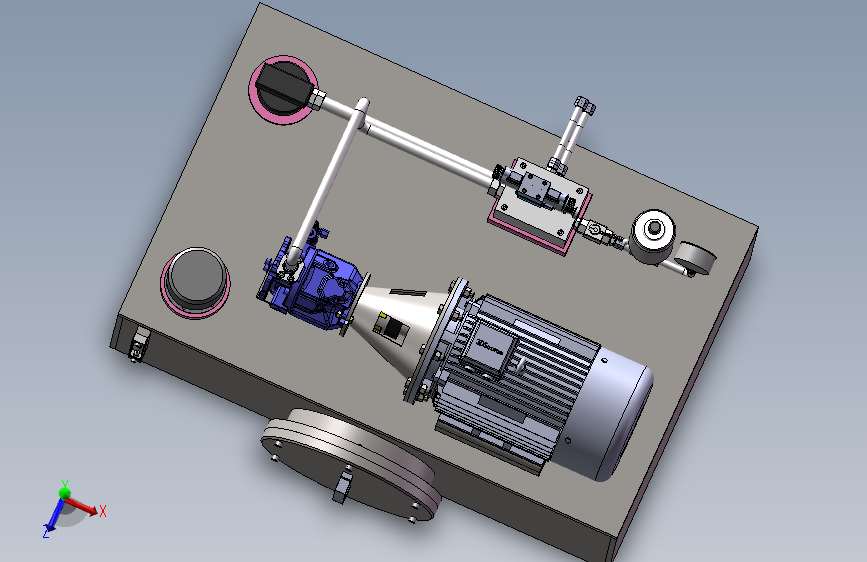

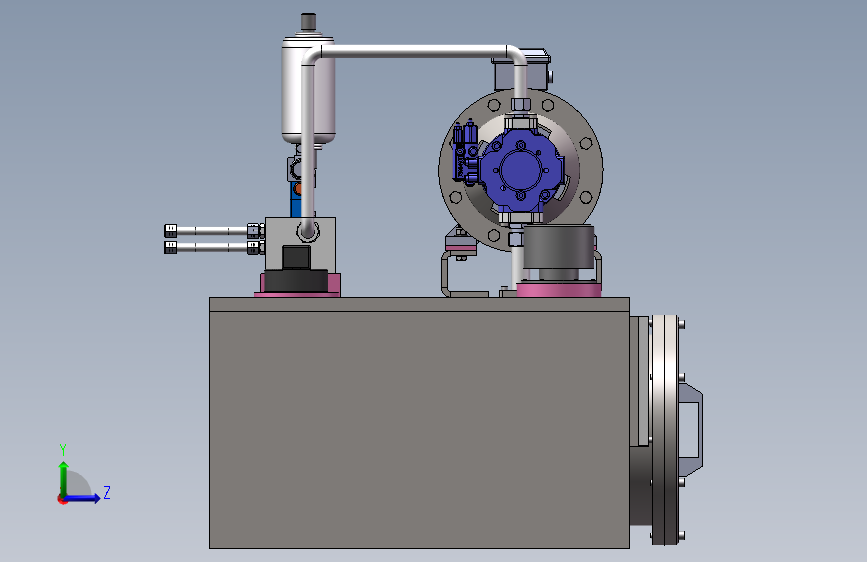

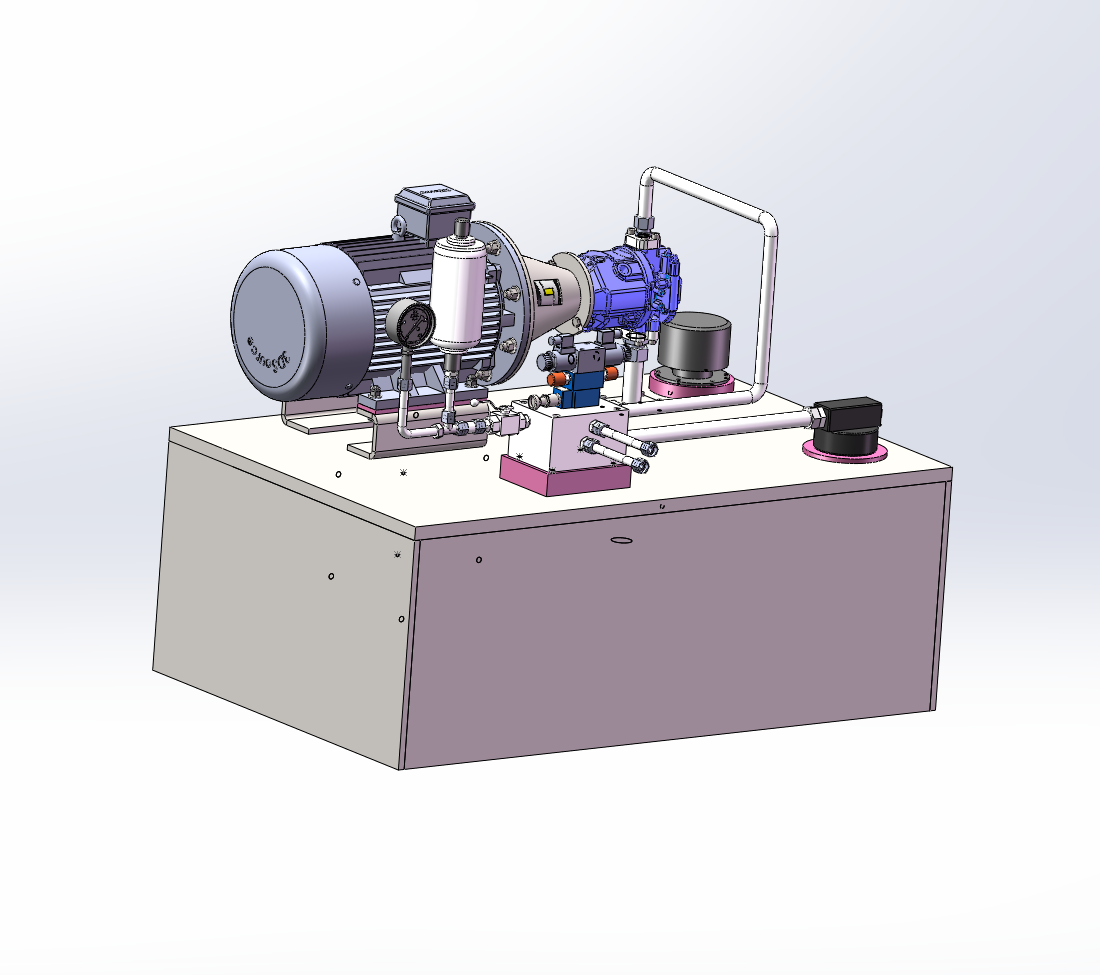

甲方有一执行元件（双活塞杆液压缸），要求乙方设计一液压动力站来驱动该执行元件往复运动。 1.液压泵进出油口采用法兰连接或螺纹连接； 2.液压泵由Y型三相异步电动机驱动； 3.液压泵与电机之间采用“电机-泵连接套”连接； 4.执行元件往复运动的速度可调； 5.执行元件最大工作压力P1=8MPa； 执行元件所需最大流量q1=65L/min。
