手摇发电机

（ID:1590933）

改图/画图

电力仪表 / 电力设备 / 手摇发电机

©原创

平面图

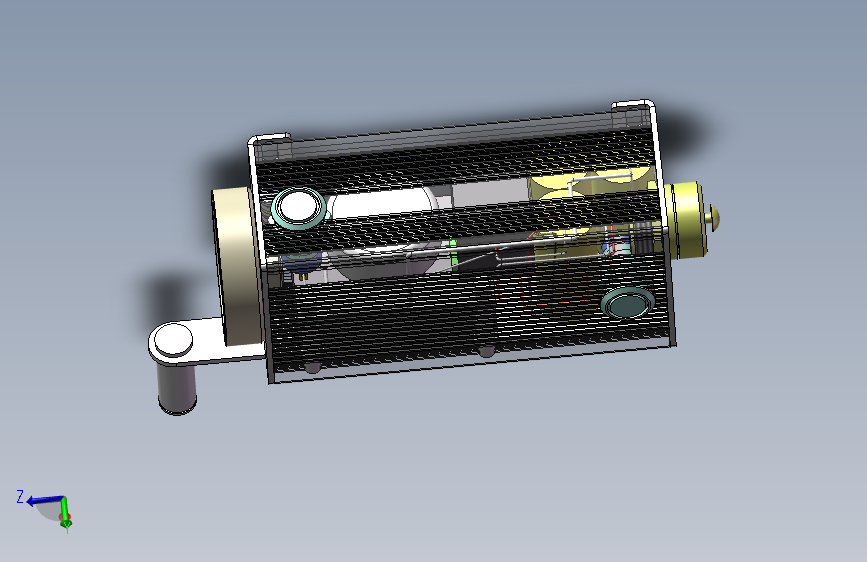

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	LED灯.SLDPRT	141.40K
2	RES_2W.SLDPRT	221.58K
3	USB母座.SLDPRT	309.56K
4	伊顿电容2.7x35F.SLDPRT	74.07K
5	原理图.JPG	77.05K
6	发电机.SLDASM	1.28M
7	发电机.STEP	3.90M
8	发电机.x_t	1.30M
9	发电机金属手柄.SLDPRT	87.14K
10	安装铝板.SLDPRT	59.34K
11	手摇发电机.SLDPRT	213.29K

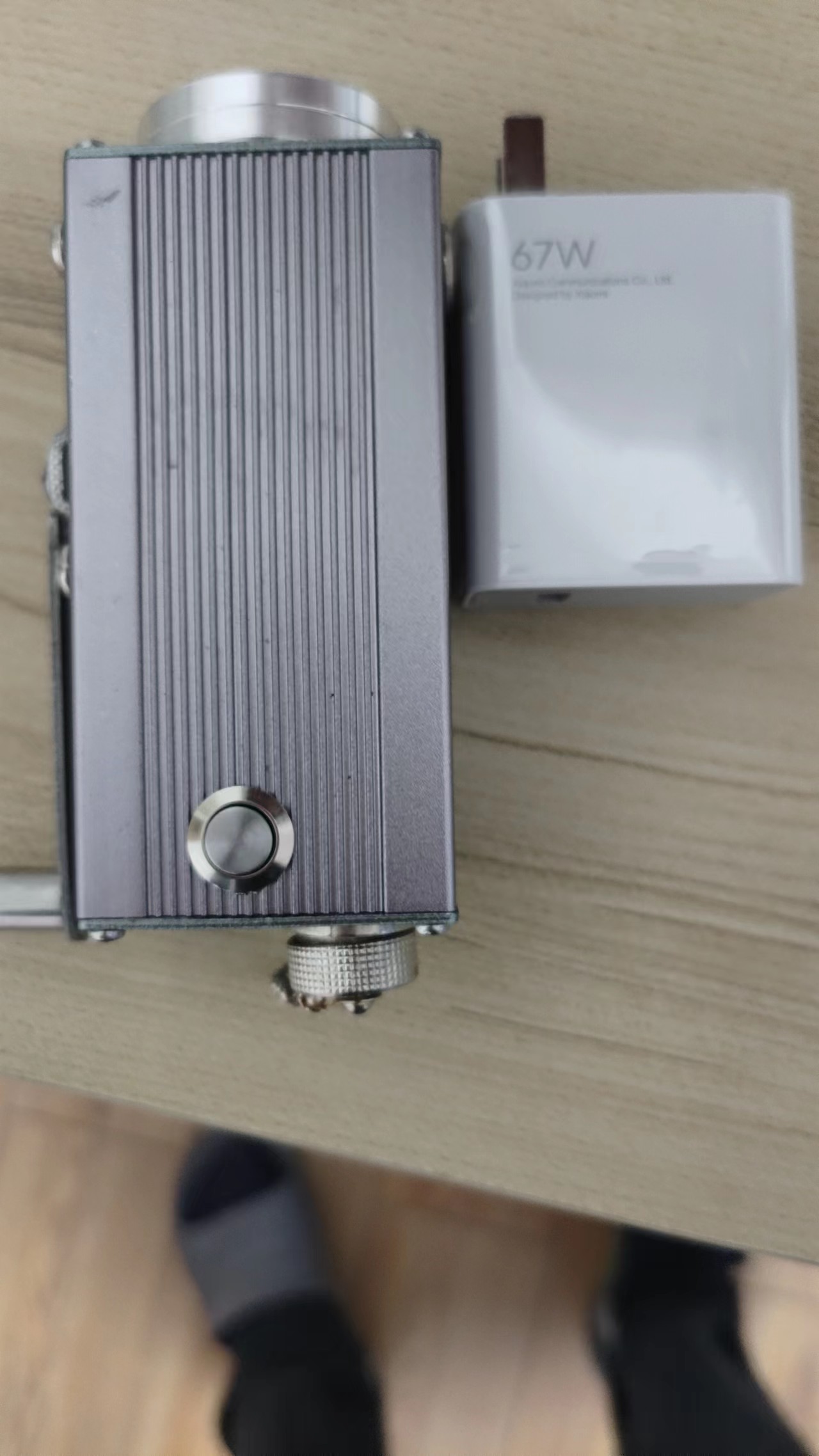

12	手摇发电机实物尺寸大小对比.jpg	280.52K

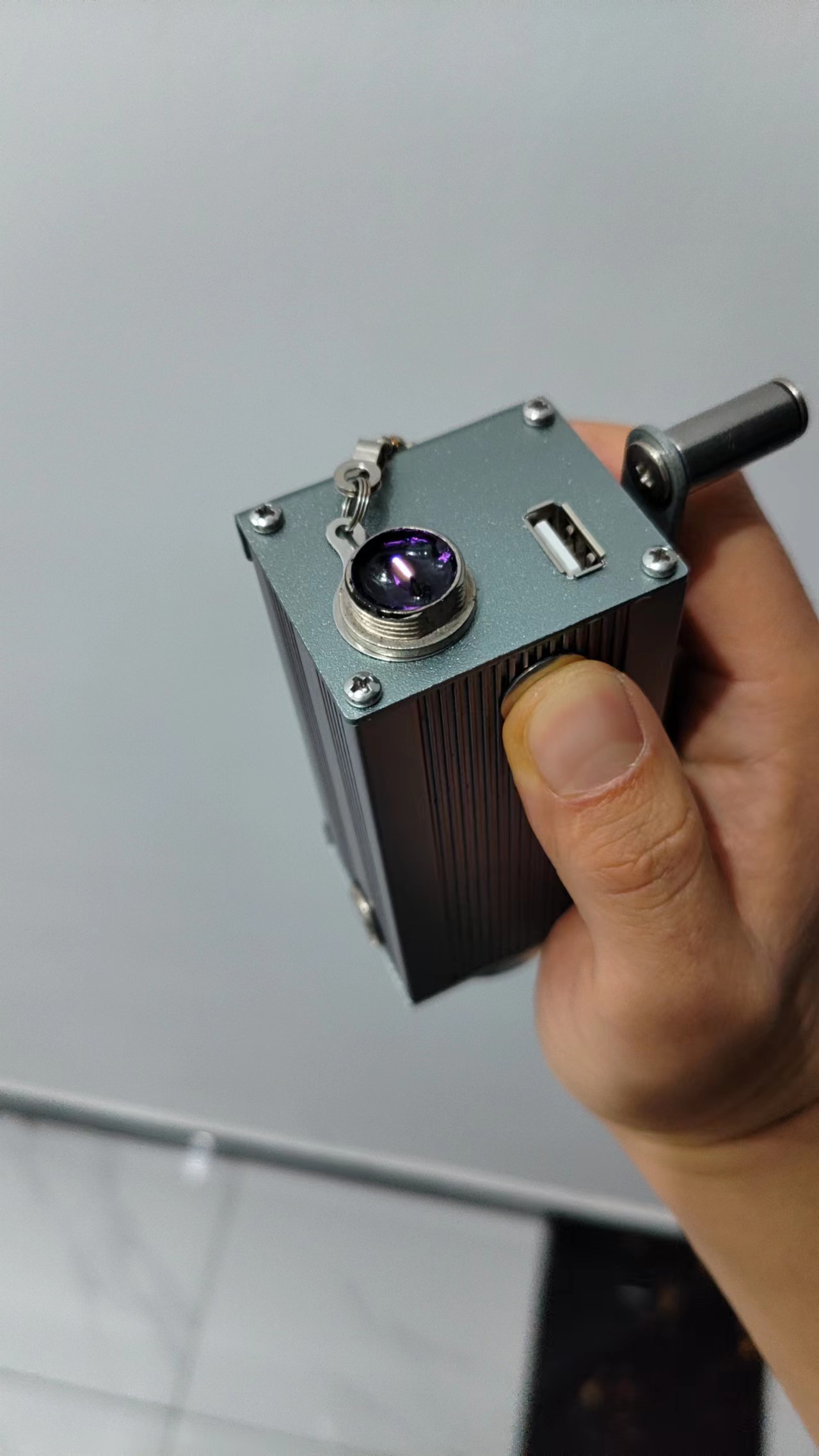

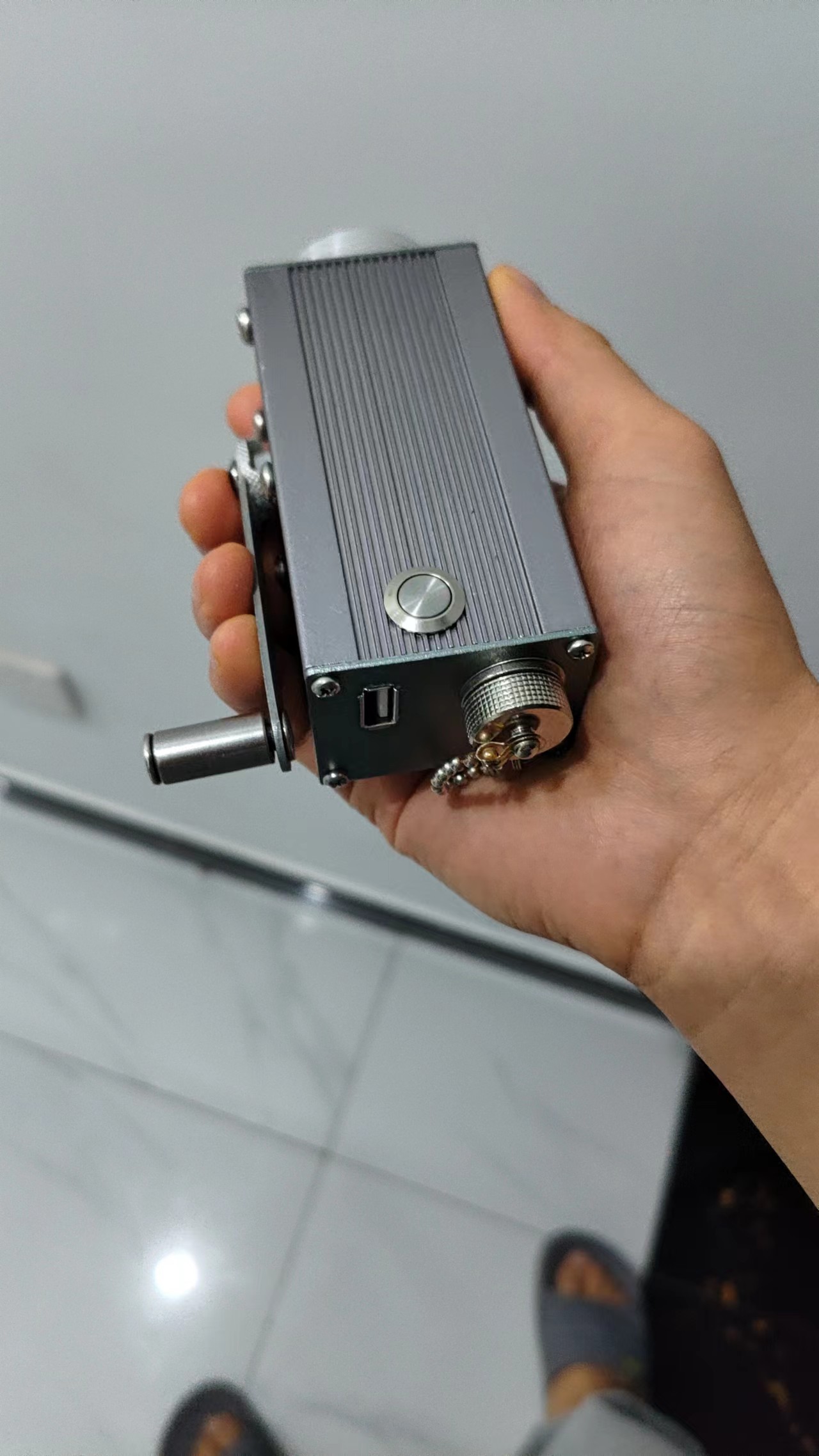

13	手摇发电机实物展示.jpg	355.33K
14	手摇发电机实物点火展示.jpg	304.92K

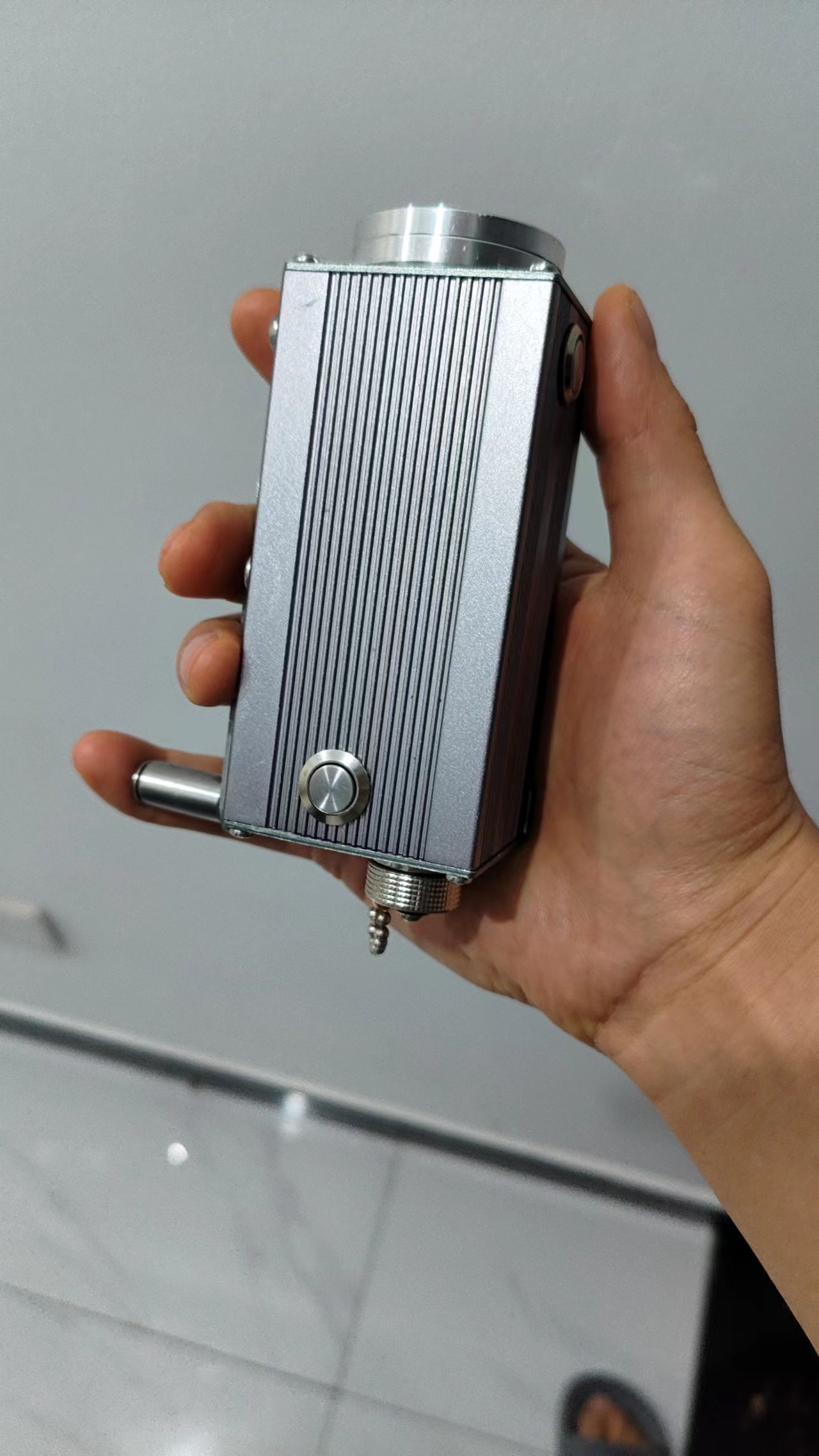

15	手摇发电机开关按钮分布展示.jpg	411.15K

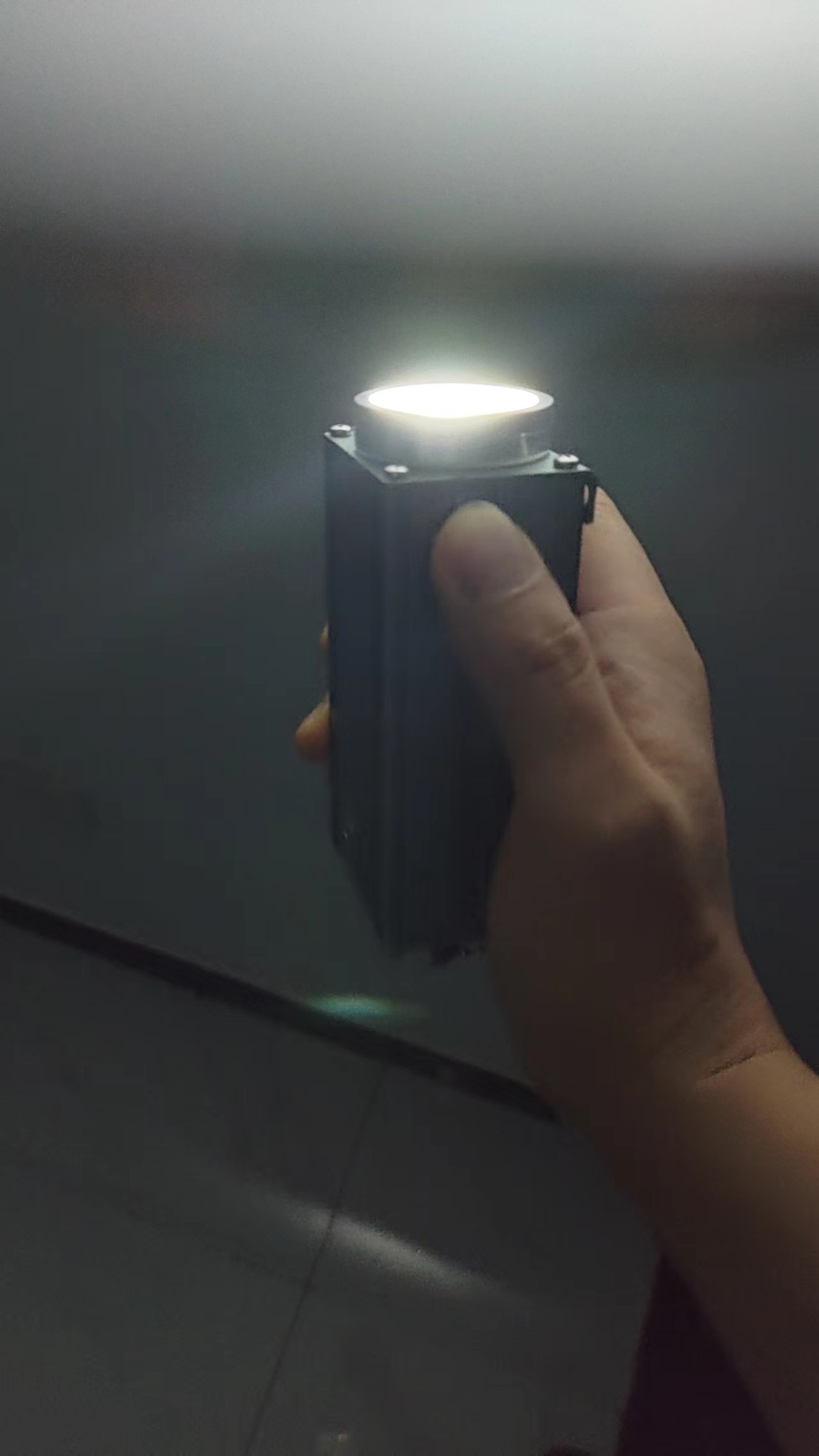

16	手摇发电机灯光展示.jpg	165.29K
17	手摇发电机透视.JPG	79.68K
18	挡片-副本.SLDPRT	126.02K
19	挡片.SLDPRT	114.08K
20	清单列表.pdf	135.06K
21	清单列表.xlsx	2.42M
22	点火座.SLDPRT	145.03K
23	点火视频.mp4	2.42M
24	联轴器.SLDPRT	100.80K
25	金属复位按钮.SLDPRT	160.30K
26	金属按钮.SLDPRT	153.55K
27	铝壳50x40x100.SLDPRT	775.49K

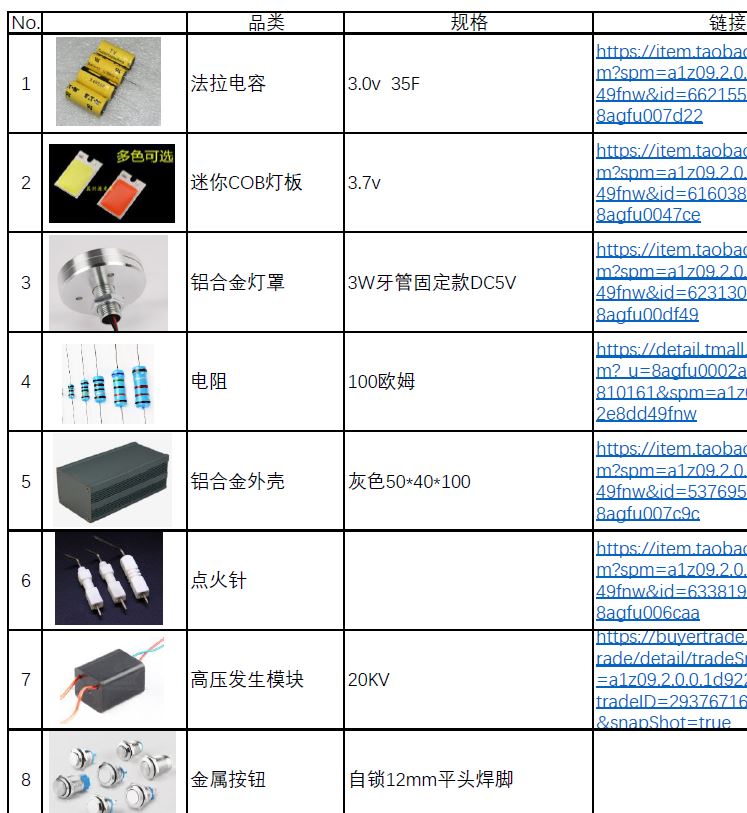

28	附件清单.JPG	120.31K
29	高压点火器.SLDPRT	70.19K

此图纸下载需要200金币

立即下载

发布者

134****7026

创作: 79

粉丝: 4

加入时间：2023-03-06

私信

关注

模型信息

图纸ID：1590933

图纸格式：sldprt,sldasm,step,x_t,pdf

文件大小：11.67M

所需金币：200

上传时间：2024-09-23 08:40:19

是否可编辑：可修改，包括参数

软件版本：SOLIDWORKS 2017

图纸简介

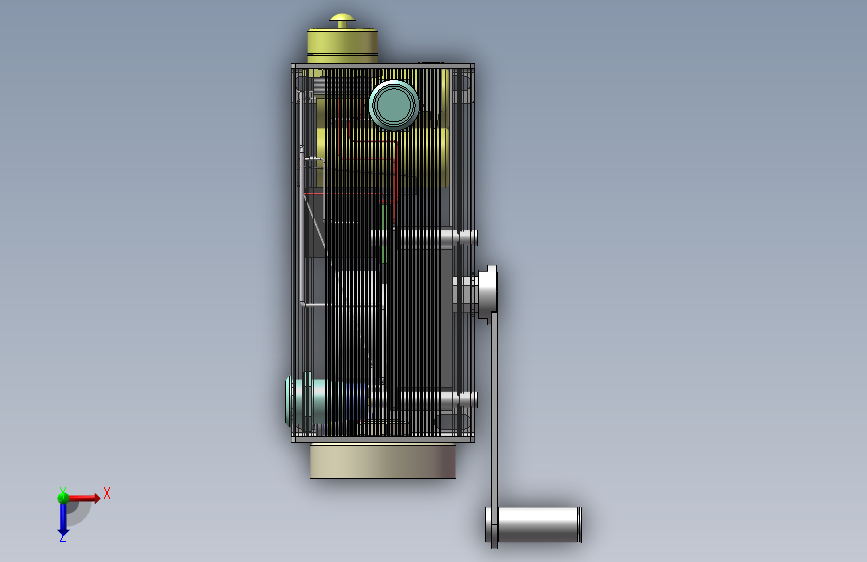

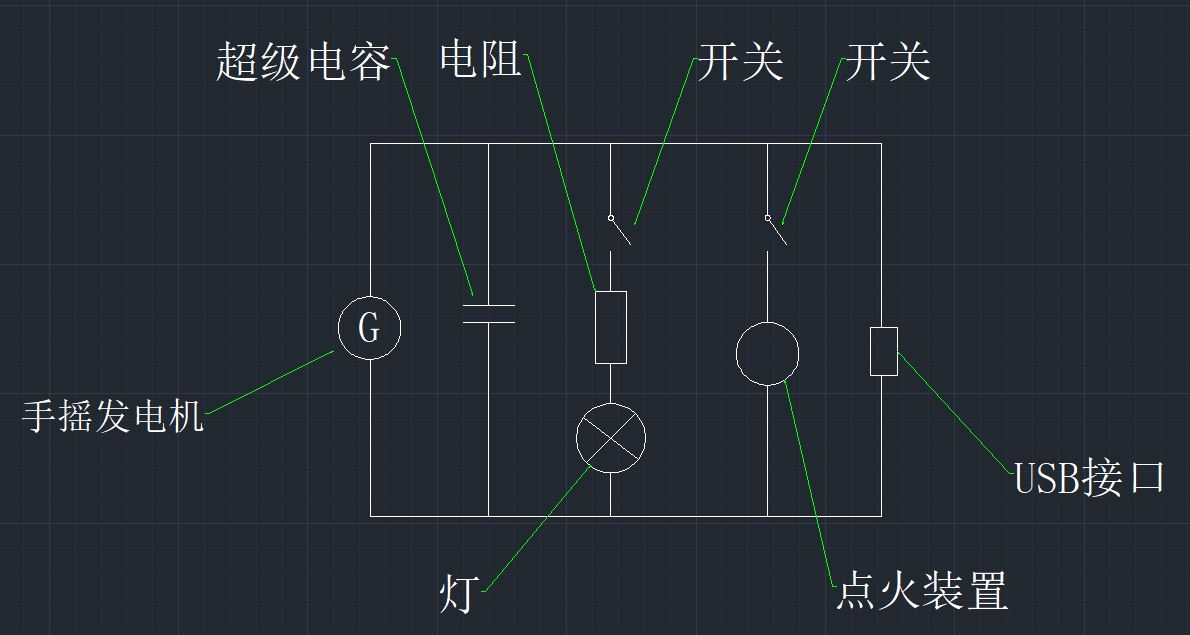

该模型为个人DIY了一个小发电照明设备，该设备主要作用是利用无刷电机产生的电流储存在3颗超级电容中，通过开关控制LED灯以及点火装置，另外还接有USB充电口，可以实现紧急供电，当然电压和电流均不大，但可玩性较高，适合喜欢DIY的朋友研究。该设备结构紧凑，外壳尺寸为50x40x100mm。附件其中包含了各元器件的采购清单资料，还包含了简单电路原理图。另外还包含X-T以及STEP格式的文件。
