CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]（ID:1613247）

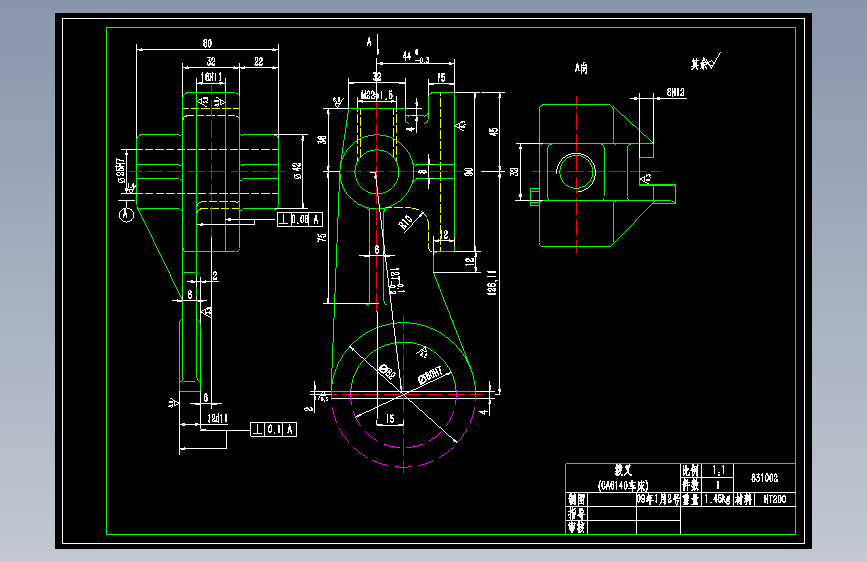

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/0f8db1bc-f27a-41cf-8f1a-589a3f0bfb99原图(主)0.png)

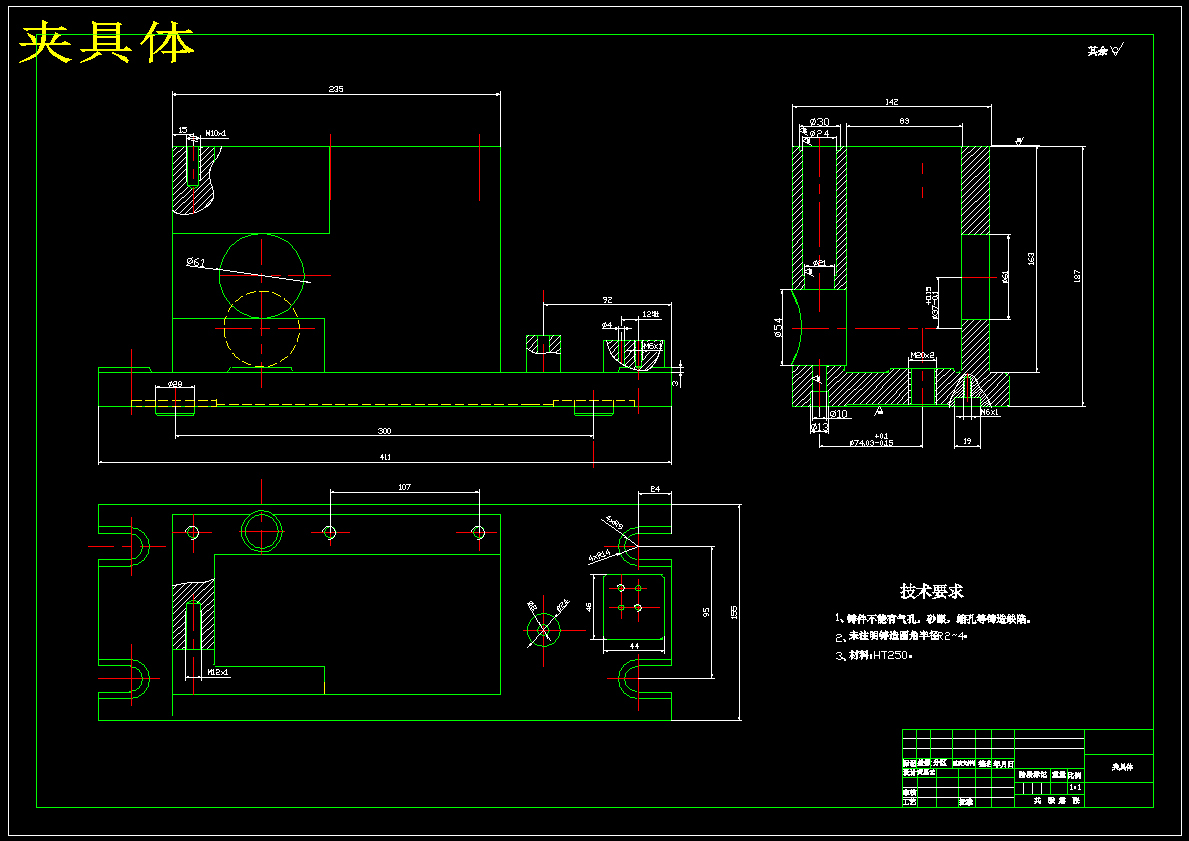

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/夹具体.png)

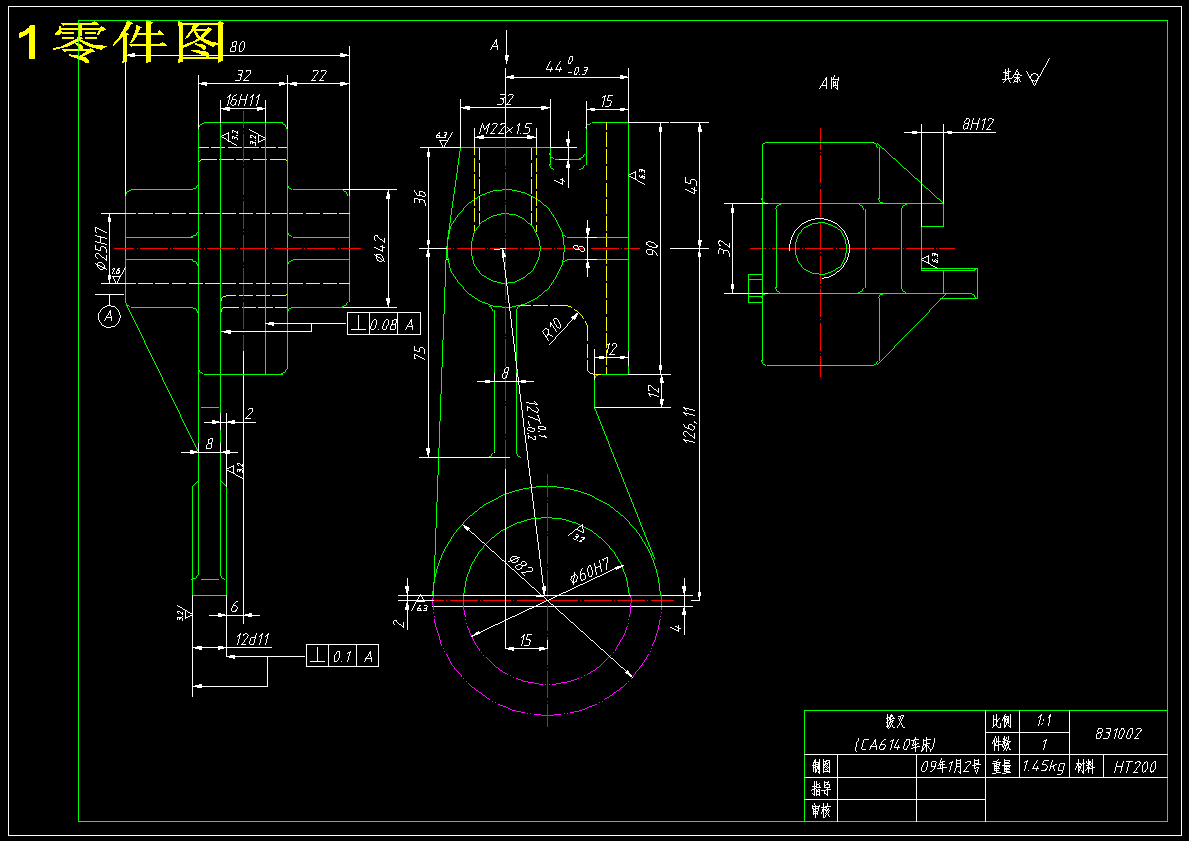

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/1零件图.png)

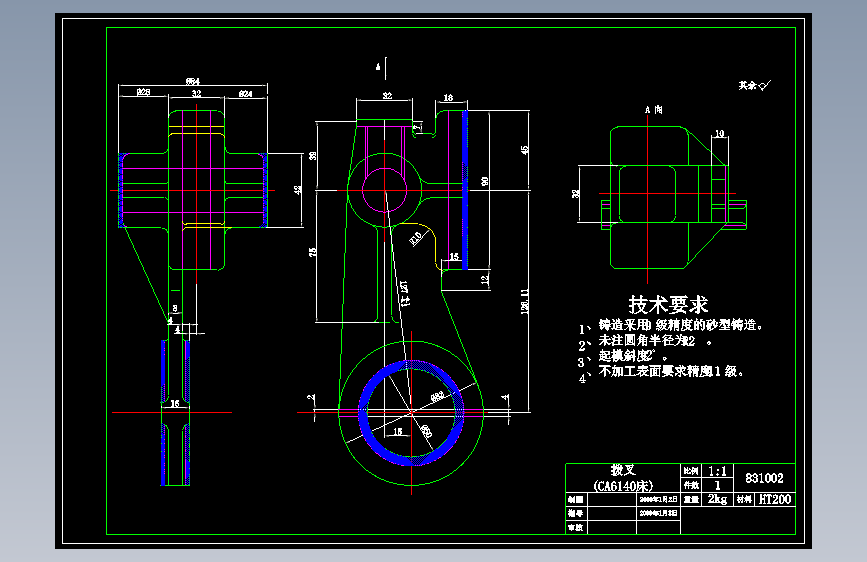

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/3d136d9c-9ede-4196-8571-8a6aad9a6e89原图(主)0.png)

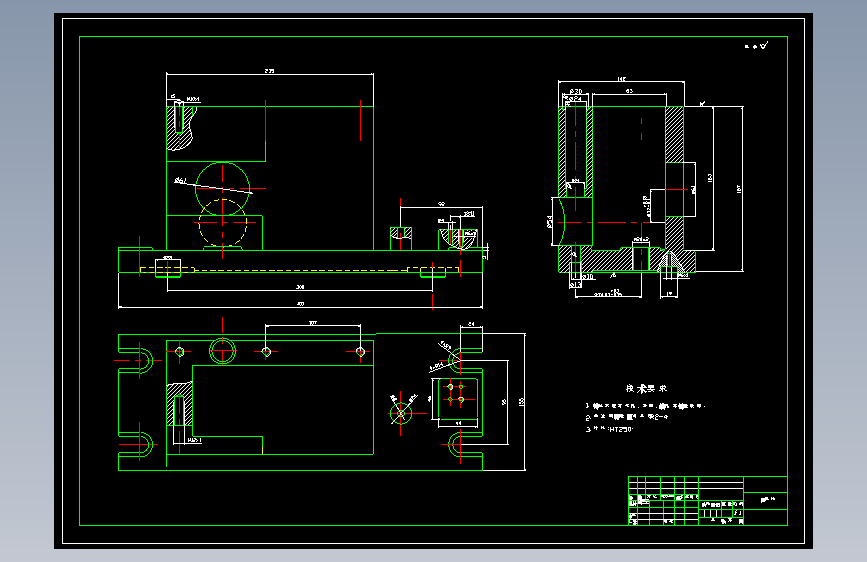

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/d5d380d0-8f02-4177-962f-418a717efd58原图(主)0.png)
![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/db515d67-244c-4882-b9fc-f2e83fde3494原图(主)0.png)

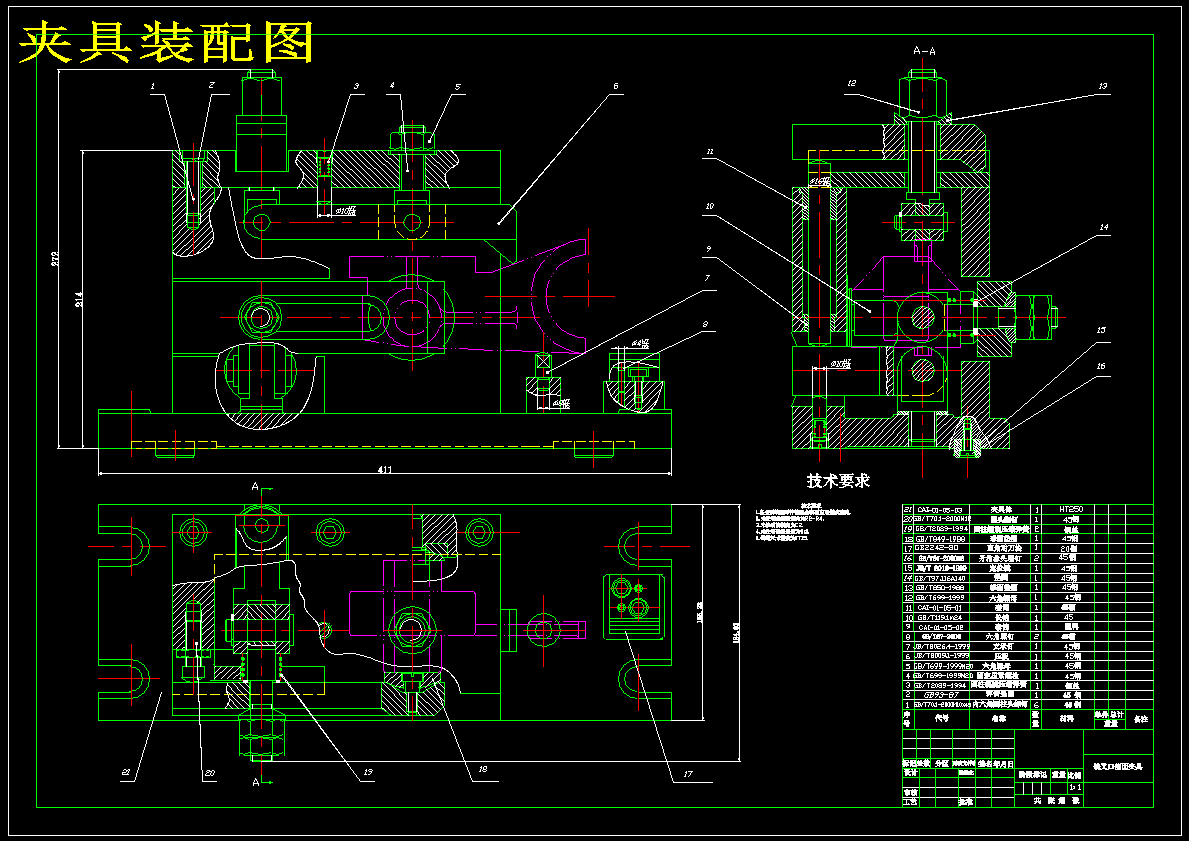

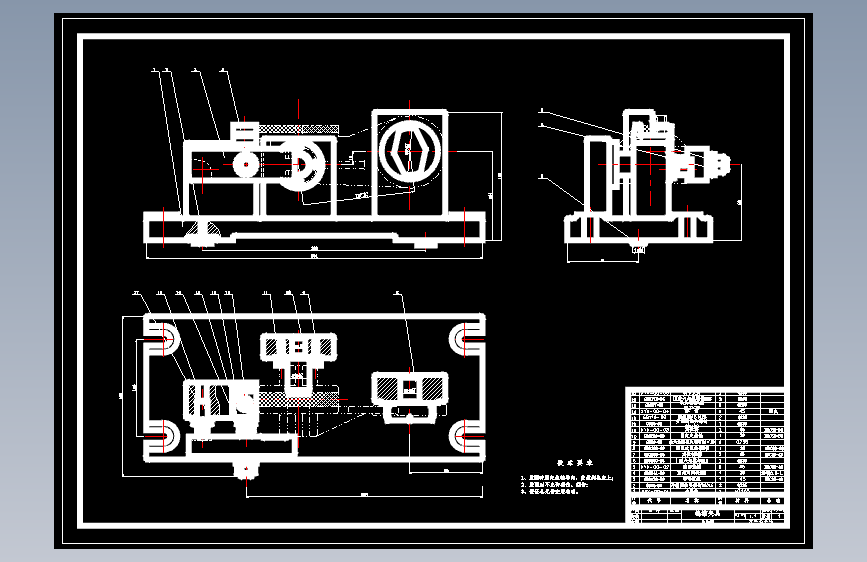

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/夹具装配图.png)

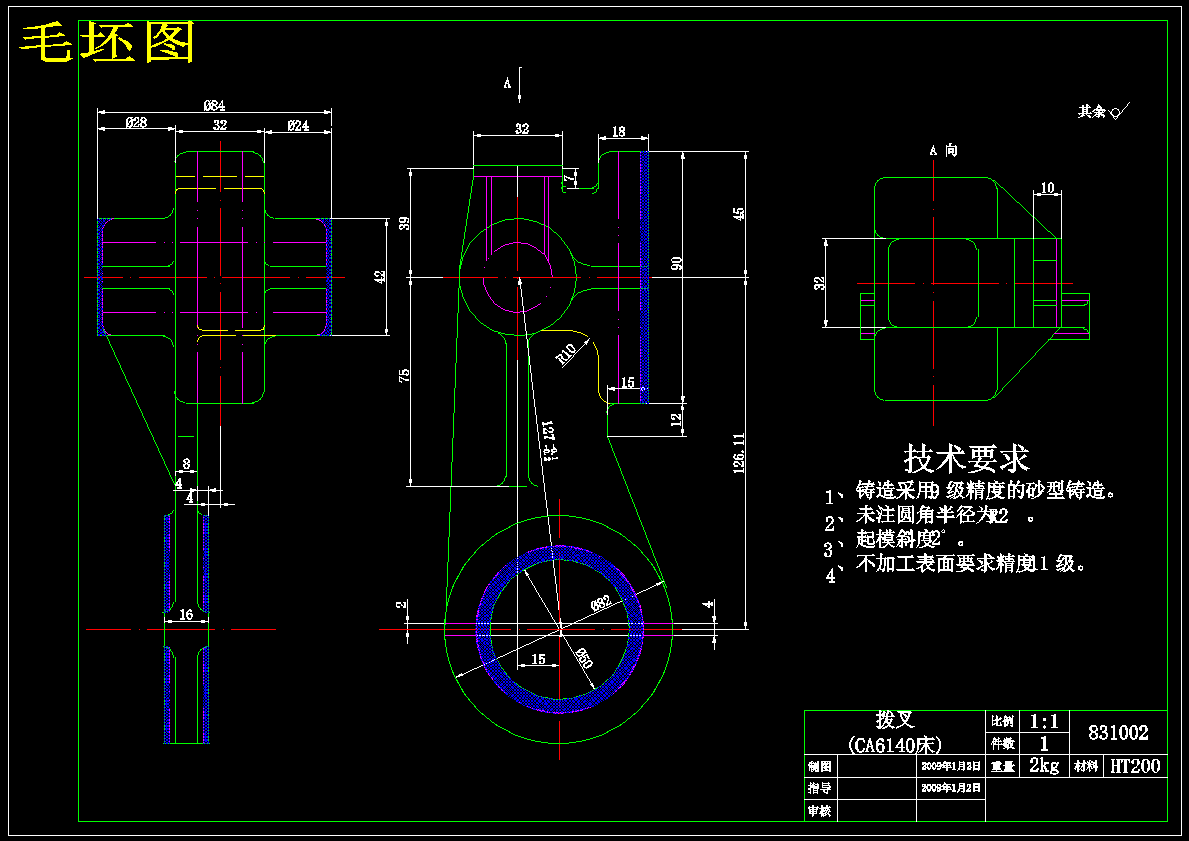

![CA6140车床拨叉[831002] 加工工艺和铣φ60两侧面夹具设计【保证尺寸12】[版本1]](https://html.lazystones.com/lazy/1613270/image/毛坯图.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17285844556134.zip | 520.44K |
| 2 | 1零件图.dwg | 301.47K |
| 3 | 1零件图.png | 22.39K |
| 4 | 夹具体.dwg | 336.86K |
| 5 | 夹具体.png | 24.45K |
| 6 | 夹具装配图.dwg | 434.84K |
| 7 | 夹具装配图.png | 51.18K |
| 8 | 工序卡片.doc | 27.50K |
| 9 | 机械加工工艺过程卡片.doc | 68.50K |
| 10 | 毛坯图.dwg | 305.37K |
| 11 | 毛坯图.png | 31.54K |
| 12 | 说明书.doc | 214.86K |
此图纸下载需要90金币
立即下载
发布者
愉快的咖啡豆
创作: 24632
粉丝: 682
加入时间：2023-06-16
模型信息
图纸格式：dwg
文件大小：532.93KB
所需金币：90
上传时间：2024-10-11 02:20:55
是否可编辑：可修改，包括参数
版本：AutoCAD 2004
标签
图纸简介
