红箭~隔膜泵~（HJ-Q808A）（ID:1664185）
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17310364329365.zip | 4.72M |
| 2 | Q808A组合.prt | 6.66M |
此图纸下载需要625金币
立即下载
发布者
红箭动力
创作: 10
粉丝: 1
加入时间：2024-10-26
模型信息
图纸格式：prt
文件大小：4.83M
所需金币：625
上传时间：2024-11-08 11:27:14
是否可编辑：不可修改，不包括参数
版本：UG 12.0
标签
图纸简介

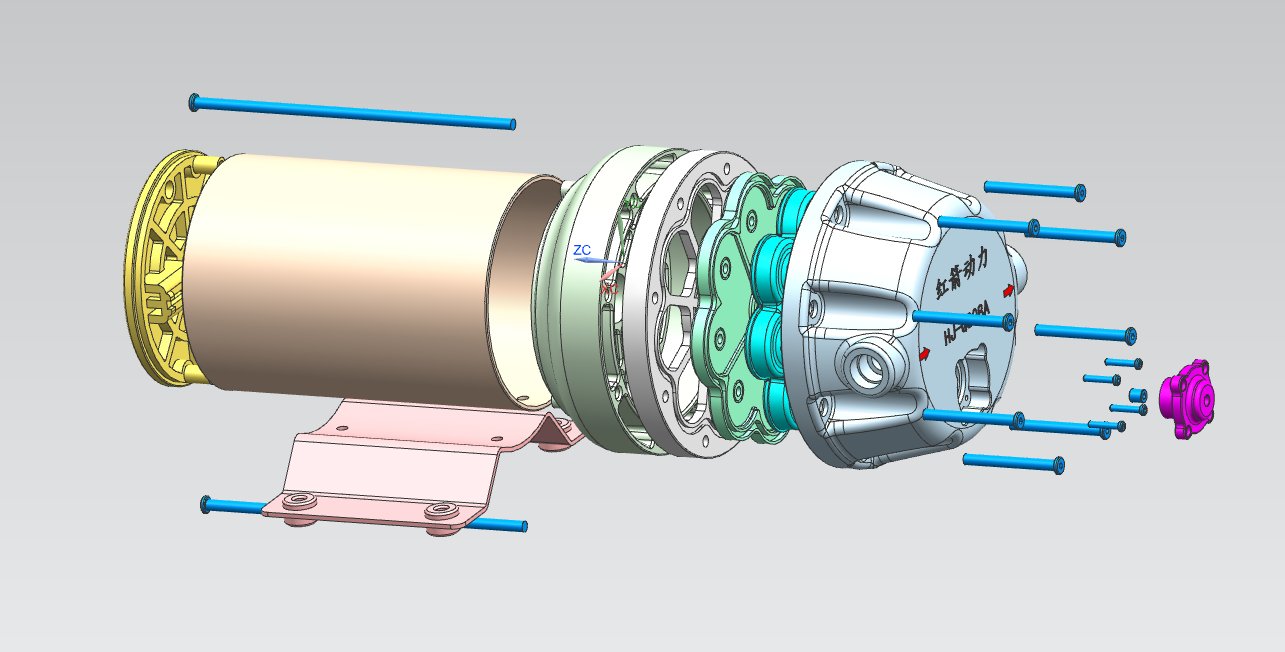

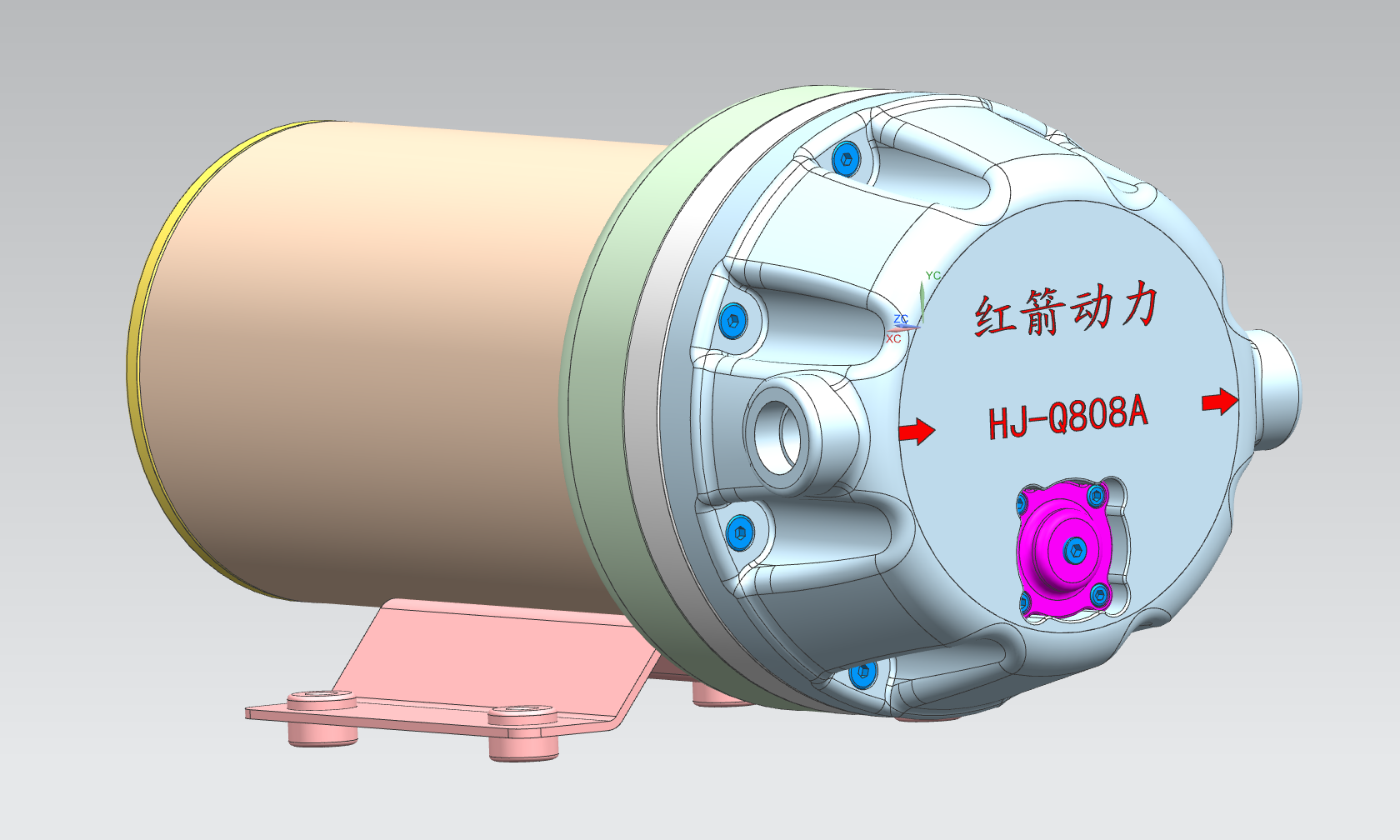

主要研究生产家用净水器大流量隔膜泵。
本系模型尺寸：248（长度根据电机功率调整）*132*132mm。
流量：可以按要求定制。
进出水口：采用3分接杆式连接。

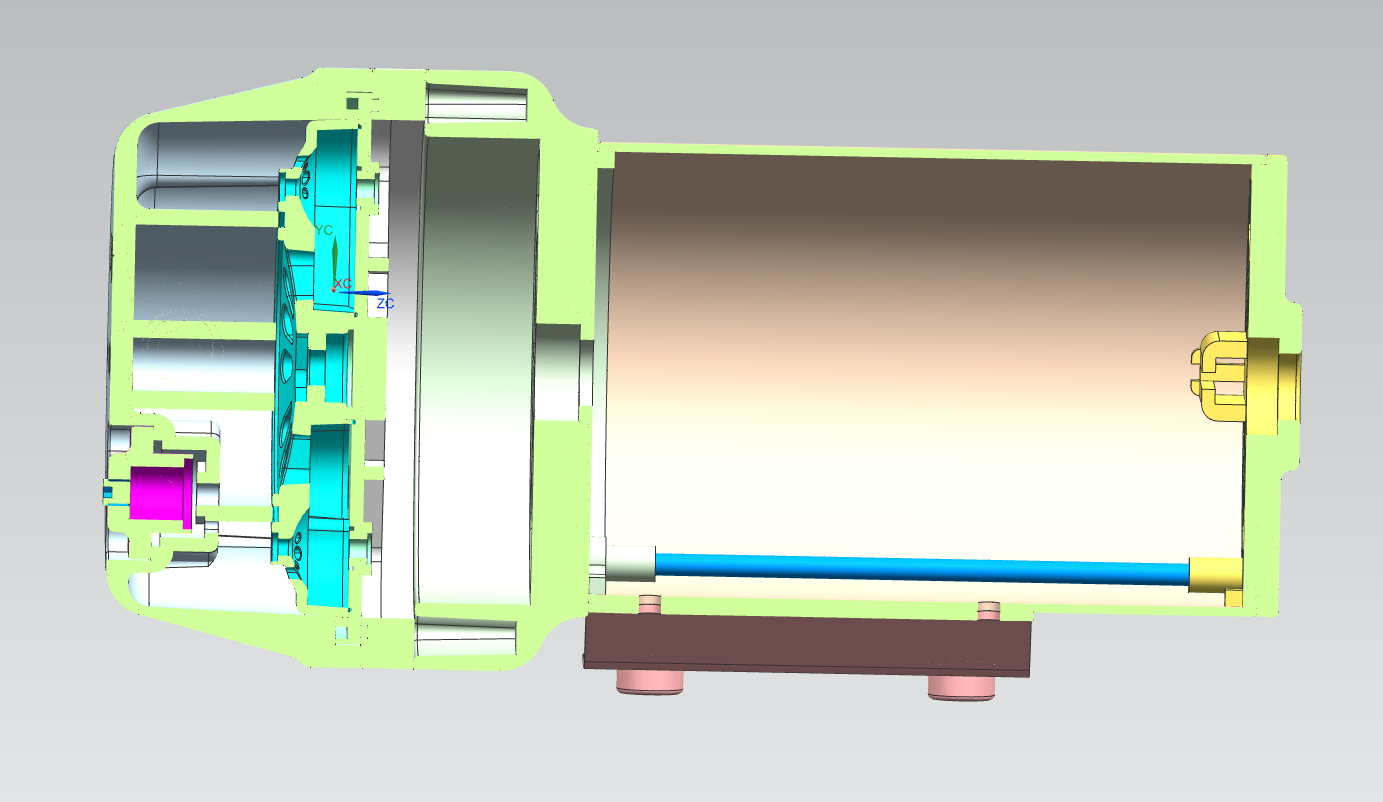

主要是通过隔膜在泵腔内的往复运动来实现泵送介质的。
泵体内部装有橡胶或PVDF等柔性的隔膜，当隔膜往复运动时，泵的一侧泵腔内的介质被吸入，另一侧则排出。具体过程如下：
①吸入阶段：当动力带动隔膜向下运动时，泵一侧的泵腔体积增大，形成负压，这时介质被吸入泵腔。
②排出阶段：隔膜继续向下运动，将泵腔内的介质压缩，介质随后通过排出管道排出泵体。
③反复循环：动力使隔膜不断地往复运动，从而实现连续输送。
