红箭~隔膜泵~（HJ-Q30A）（ID:1664189）

机械设备 / 非标机械 / 红箭~隔膜泵~（HJ-Q30A）

©原创

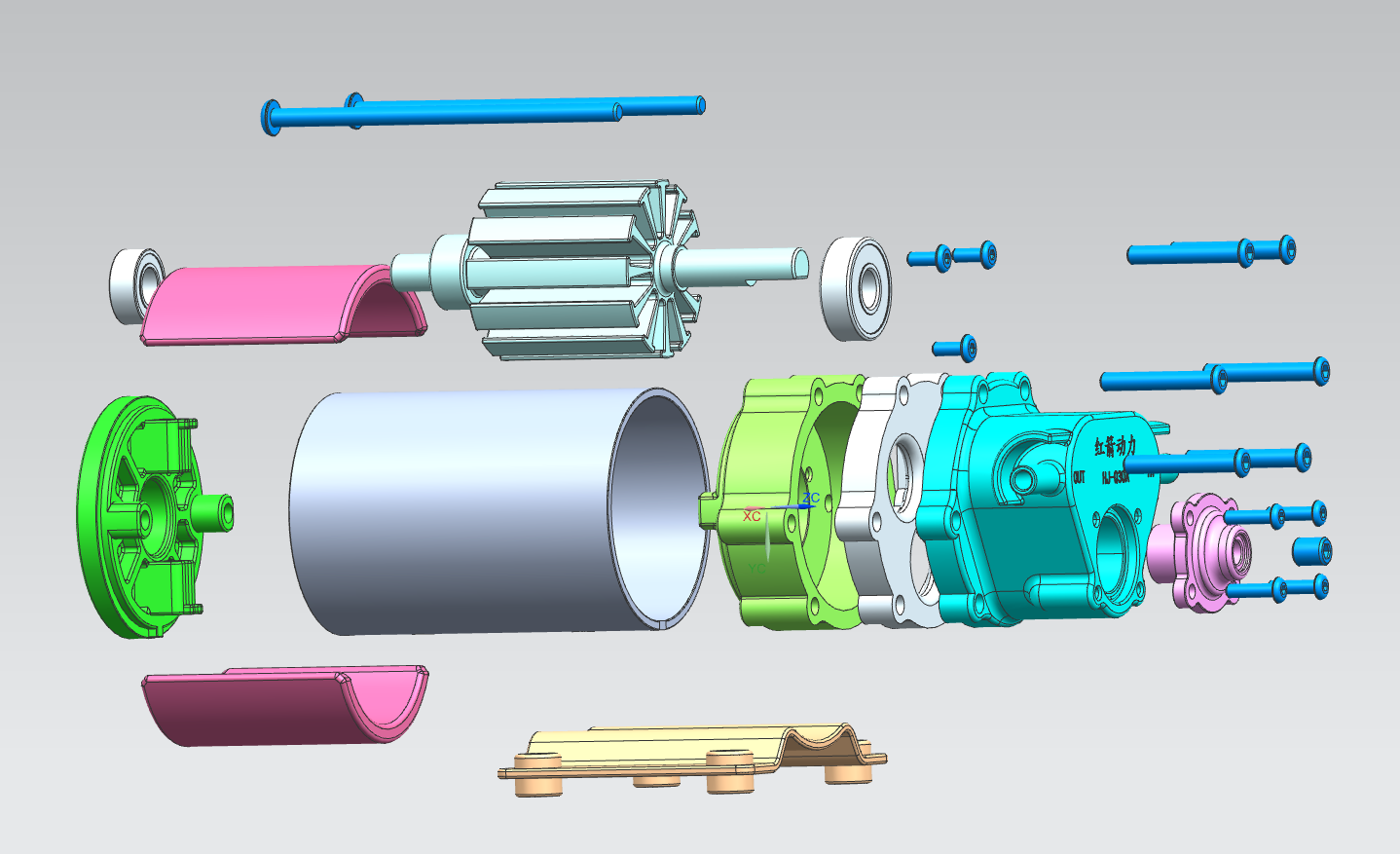

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17310370195644.zip	507.11K
2	30A.stp	3.48M

此图纸下载需要625金币

立即下载

发布者

红箭动力

创作: 10

粉丝: 1

加入时间：2024-10-26

私信

关注

模型信息

图纸格式：stp

文件大小：519.28KB

所需金币：625

上传时间：2024-11-08 11:36:59

是否可编辑：不可修改，不包括参数

版本：UG 12.0

标签

图纸简介

主要研究生产家用净水器隔膜泵。本系模型尺寸：150（长度根据电机功率调整）×72×72mm。流量：可以按要求定制。进出水口：采用2分接杆式连接。主要是通过隔膜在泵腔内的往复运动来实现泵送介质的。泵体内部装有橡胶或PVDF等柔性的隔膜，当隔膜往复运动时，泵的一侧泵腔内的介质被吸入，另一侧则排出。具体过程如下： ①吸入阶段：当动力带动隔膜向下运动时，泵一侧的泵腔体积增大，形成负压，这时介质被吸入泵腔。 ②排出阶段：隔膜继续向下运动，将泵腔内的介质压缩，介质随后通过排出管道排出泵体。 ③反复循环：动力使隔膜不断地往复运动，从而实现连续输送。
