油泵波纹管-精滤器组装机（ID:1760619）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17366539749187.zip | 46.34M |
| 2 | 57-80电机.SLDPRT | 178.04K |
| 3 | 5M-36同步轮-2.1-副本.SLDPRT | 602.26K |
| 4 | 5M-36同步轮-2.1.SLDPRT | 562.17K |
| 5 | BODY_E-LMPRC40L50-20-20.SLDPRT | 31.62K |
| 6 | BWG-YZJ-ZZ-001.SLDASM | 6.61M |
| 7 | BWG-YZJ-ZZ-002.SLDPRT | 145.19K |
| 8 | BWG-YZJ-ZZ-003.SLDPRT | 105.40K |
| 9 | BWG-YZJ-ZZ-004.SLDPRT | 132.82K |
| 10 | BWG-YZJ-ZZ-005.SLDPRT | 88.43K |
| 11 | BWG-YZJ-ZZ-006.SLDPRT | 134.95K |
| 12 | BWG-YZJ-ZZ-007.SLDPRT | 78.58K |
| 13 | BWG-YZJ-ZZ-008.SLDPRT | 121.49K |
| 14 | BWG-YZJ-ZZ-009.SLDPRT | 109.67K |
| 15 | BWG-YZJ-ZZ-010.SLDPRT | 141.14K |
| 16 | BWG-YZJ-ZZ-011.SLDPRT | 246.27K |
| 17 | BWG-YZJ-ZZ-012.SLDPRT | 183.39K |
| 18 | BWG-YZJ-ZZ-013.SLDPRT | 99.75K |
| 19 | BWG-YZJ-ZZ-014.SLDPRT | 105.96K |
| 20 | BWG-YZJ-ZZ-015.SLDPRT | 161.85K |
| 21 | BWG-YZJ-ZZ-016.SLDPRT | 145.04K |
| 22 | BWG-YZJ-ZZ-017.SLDPRT | 96.29K |
| 23 | BWG-YZJ-ZZ-018.SLDPRT | 101.03K |
| 24 | BWG-YZJ-ZZ-019.SLDPRT | 106.11K |
| 25 | BWG-YZJ-ZZ-020.SLDASM | 1.84M |
| 26 | BWG-YZJ-ZZ-021.SLDPRT | 77.81K |
| 27 | BWG-YZJ-ZZ-022.SLDPRT | 116.76K |
| 28 | BWG-YZJ-ZZ-023.SLDPRT | 213.35K |
| 29 | BWG-YZJ-ZZ-024.SLDPRT | 83.85K |
| 30 | BWG-YZJ-ZZ-025.SLDPRT | 245.59K |
| 31 | BWG-YZJ-ZZ-026.SLDPRT | 138.82K |
| 32 | BWG-YZJ-ZZ-027.SLDPRT | 87.48K |
| 33 | BWG-YZJ-ZZ-028.SLDPRT | 71.68K |
| 34 | BWG-YZJ-ZZ-029.SLDPRT | 94.42K |
| 35 | BWG-YZJ-ZZ-030.SLDPRT | 820.84K |
| 36 | BWG-YZJ-ZZ-031.SLDPRT | 152.83K |
| 37 | BWG-YZJ-ZZ-033.SLDPRT | 144.33K |
| 38 | BWG-YZJ-ZZ-034.SLDPRT | 118.06K |
| 39 | BWG-YZJ-ZZ-035.SLDPRT | 109.42K |
| 40 | BWG-YZJ-ZZ-036.SLDPRT | 74.59K |
| 41 | BWG-YZJ-ZZ-037.SLDPRT | 4.80M |
| 42 | BWG-YZJ-ZZ-038.SLDPRT | 1.38M |
| 43 | BWG-YZJ-ZZ-039.SLDPRT | 115.23K |
| 44 | BWG-YZJ-ZZ-040.SLDPRT | 143.24K |
| 45 | BWG-YZJ-ZZ-041.SLDPRT | 72.58K |
| 46 | BWG-YZJ-ZZ-042.SLDPRT | 105.69K |
| 47 | BWG-YZJ-ZZ-043.SLDPRT | 93.17K |
| 48 | BWG-YZJ-ZZ-08.SLDPRT | 89.32K |
| 49 | DFF57-L1.SLDPRT | 172.19K |
| 50 | E-LMPRC40L50-20-20.SLDASM | 104.00K |
| 51 | E-LMPRC40L50-20-20.step | 229.08K |
| 52 | F-M10X125F.sldprt | 141.39K |
| 53 | FL-JLQ-ZZ-015.SLDPRT | 89.00K |
| 54 | FL-JLQ-ZZ-016.SLDPRT | 91.59K |
| 55 | FL-JLQ-ZZ-017.SLDPRT | 117.38K |
| 56 | FL-JLQ-ZZ-036.SLDPRT | 128.48K |
| 57 | FL-JLQ-ZZ-037.SLDPRT | 148.26K |
| 58 | FL-JLQ-ZZ-044.SLDPRT | 65.10K |
| 59 | FL-JLQ-ZZ-045.SLDPRT | 95.44K |
| 60 | GBT276_6W-2RZ20.STEP | 699.31K |
| 61 | GBT276_6W-2RZ201.SLDPRT | 451.15K |
| 62 | GBT276_6W-2RZ21.STEP | 823.49K |
| 63 | GBT276_6W-2RZ6000.SLDPRT | 411.71K |
| 64 | GB_FASTENER_SCREWS_HSHCSM8X40-N.SLDPRT | 73.39K |
| 65 | NEZI-1_E-LMPRC40L50-20-20.SLDPRT | 22.90K |
| 66 | PL80-40.1.SLDPRT | 176.75K |
| 67 | Rollingbearings6001GB276-94.sldprt | 324.00K |
| 68 | YZC-5BSH.SLDPRT | 131.92K |
| 69 | ZZ-HXQ-DHJ-081.SLDPRT | 62.92K |
| 70 | ZZ-HXQ-DHJ-082.SLDPRT | 45.12K |
| 71 | ZZ-HXQ-DHJ-083.SLDPRT | 63.90K |
| 72 | ZZ-HXQ-DHJ-084.SLDPRT | 63.86K |
| 73 | ZZ-HXQ-DHJ-085.SLDPRT | 45.40K |
| 74 | _LSH15BK-F1N-N-A-M4.SLDPRT | 82.75K |
| 75 | _LSH15RLX280-S20-N-D.SLDPRT | 24.94K |
| 76 | 减速机.1.SLDPRT | 158.24K |
| 77 | 油泵波纹管-精滤器组装机.SLDASM | 7.41M |
| 78 | 波纹管10.2.1.SLDPRT | 592.44K |
| 79 | 波纹管13.2.SLDPRT | 605.49K |
| 80 | 深沟球轴承61904.SLDPRT | 527.34K |
| 81 | 皮带1-3.SLDPRT | 80.63K |
| 82 | 皮带2-4.SLDPRT | 76.08K |
| 83 | 禾川750W带刹车X2MH075A-B2LN.1.SLDPRT | 4.32M |
| 84 | 镜向FL-JLQ-ZZ-041.SLDPRT | 41.27K |
| 85 | 镜向零件19.SLDPRT | 142.44K |
| 86 | 镜向零件20.SLDPRT | 160.29K |
| 87 | 镜向零件22.SLDPRT | 76.75K |
| 88 | ACQ32x10S0.sldasm | 185.13K |
| 89 | ACQS-32x1010_b.sldprt | 287.88K |
| 90 | ACQS-32x10_10r.sldprt | 79.69K |
| 91 | ACQ32x25SB0.sldasm | 205.36K |
| 92 | ACQ32_Nut.sldprt | 95.53K |
| 93 | ACQS-32x25-B_25r.sldprt | 82.22K |
| 94 | ACQS-32x2525_b.sldprt | 296.35K |
| 95 | ACQJ50x15-10S_00___.SLDASM | 262.04K |
| 96 | ACQJ50x15-10S_00___.stp | 618.42K |
| 97 | _ACQJ-50x10_stoper.SLDPRT | 26.45K |
| 98 | _ACQJ50_Ad_Nut.SLDPRT | 25.24K |
| 99 | _ACQJS-50x1510_r15-0.SLDPRT | 22.94K |
| 100 | _ACQJS-50x15_b15.SLDPRT | 80.71K |
| 101 | ACQJ-80x30_stoper.sldprt | 126.87K |
| 102 | ACQJ80x50-30SB00.sldasm | 251.98K |
| 103 | ACQJ80_Ad_Nut.sldprt | 94.55K |
| 104 | ACQJ80_Nut.sldprt | 93.64K |
| 105 | ACQJS-80x50-B30_r50-0.sldprt | 94.07K |
| 106 | ACQJS-80x50-B_b50.sldprt | 324.96K |
| 107 | HFZ32OP.sldasm | 157.61K |
| 108 | HFZ32OP.sldprt | 30.41K |
| 109 | HFZ32OP_body.sldprt | 248.74K |
| 110 | HFZ32OP_fl.sldprt | 85.11K |
| 111 | HFZ32OP_fr.sldprt | 85.34K |
| 112 | LSH15F1N2X220S20AN-M4.SLDASM | 125.79K |
| 113 | LSH15F1N2X280S20AN-M4.SLDASM | 33.64K |
| 114 | LSH15F1N2X280S20AN-M4.stp | 418.95K |
| 115 | LSH15X220-20.SLDPRT | 117.51K |
| 116 | _LSH15BK-F1N-N-A-M4.SLDPRT | 83.01K |
| 117 | _LSH15RLX220-S20-N-D.SLDPRT | 24.57K |
| 118 | _LSH15RLX280-S20-N-D.SLDPRT | 24.74K |
| 119 | MF-32x30-CM_c.sldprt | 198.26K |
| 120 | MF-32x30_r.sldprt | 75.32K |
| 121 | MF32-M10x1_25-Nut.sldprt | 89.42K |
| 122 | MF32-M26x1_5-Nut.sldprt | 93.39K |
| 123 | MF32x30SCM0.sldasm | 175.97K |
| 124 | C-HTPA30S5M100-A-N10.SLDPRT | 475.86K |
| 125 | C-HTPA30S5M100-A-N10.swb | 82.91K |
| 126 | readme-and-terms-of-use-3d-cad-models.txt | 1.92K |
| 127 | C-KBS1505-680.SLDASM | 128.83K |
| 128 | C-KBS1505-680.swb | 34.50K |
| 129 | C-KBS1505-680_t.SLDPRT | 71.94K |
| 130 | C-KBS1505_n.SLDPRT | 170.60K |
| 131 | readme-and-terms-of-use-3d-cad-models.txt | 1.91K |
| 132 | E-HTPB18S5M100-A-N8_b.SLDPRT | 352.16K |
| 133 | E-HTPM18S5M100-A-N8.SLDASM | 187.85K |
| 134 | E-HTPM18S5M100-A-N8.swb | 69.53K |
| 135 | readme-and-terms-of-use-3d-cad-models.txt | 1.92K |
| 136 | SET-SCREW4-3.SLDPRT | 82.45K |
| 137 | C-KBS2505-356.SLDASM | 128.93K |
| 138 | C-KBS2505-356.swb | 34.79K |
| 139 | C-KBS2505-356_t.SLDPRT | 81.35K |
| 140 | C-KBS2505_n.SLDPRT | 172.86K |
| 141 | readme-and-terms-of-use-3d-cad-models.txt | 1.91K |
| 142 | BRW20.SLDASM | 143.45K |
| 143 | BRW20.swb | 47.59K |
| 144 | BRW20_b.SLDPRT | 187.28K |
| 145 | BRW20_c.SLDPRT | 71.13K |
| 146 | BRW20_n.SLDPRT | 96.73K |
| 147 | readme-and-terms-of-use-3d-cad-models.txt | 1.89K |
| 148 | C-HTPA28S5M150-A-N10-副本.SLDPRT | 451.71K |
| 149 | C-HTPA28S5M150-A-N10.SLDPRT | 436.18K |
| 150 | C-HTPA28S5M150-A-N10.swb | 78.78K |
| 151 | readme-and-terms-of-use-3d-cad-models.txt | 1.92K |
| 152 | EGH15x580导轨.SLDPRT | 323.44K |
| 153 | EGH15滑块.sldasm | 249.42K |
| 154 | ____1-411002.PRT.1.1.1.2.1.1.sldprt | 124.96K |
| 155 | ____2-415723.PRT.1.1.1.2.1.1.sldprt | 104.86K |
| 156 | ____3-416083.PRT.1.1.1.2.1.1.sldprt | 159.17K |
| 157 | ____4-416088.PRT.1.1.1.2.1.1.sldprt | 101.05K |
| 158 | ____5-415868.PRT.1.1.1.2.1.1.sldprt | 151.26K |
| 159 | E-CXA01-100-NJ.SLDASM | 246.53K |
| 160 | _E-CXA01-100-NJ_001.SLDPRT | 23.39K |
| 161 | _E-CXA01-100-NJ_002.SLDPRT | 43.48K |
| 162 | _E-CXA01-100-NJ_003.SLDPRT | 68.83K |
| 163 | _E-CXA01-100-NJ_004.SLDPRT | 26.45K |
| 164 | 油泵波纹管-精滤器组装机.docx | 10.38K |
此图纸下载需要875金币
立即下载
发布者
淡笑看过尘世
创作: 2434
粉丝: 35
加入时间：2022-03-31
模型信息
图纸ID：1760619
图纸格式：sldprt,sldasm,step,stp
文件大小：47.45M
所需金币：875
上传时间：2025-01-12 11:53:25
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2020
标签
油泵
波纹管
精滤器
组装机
图纸简介

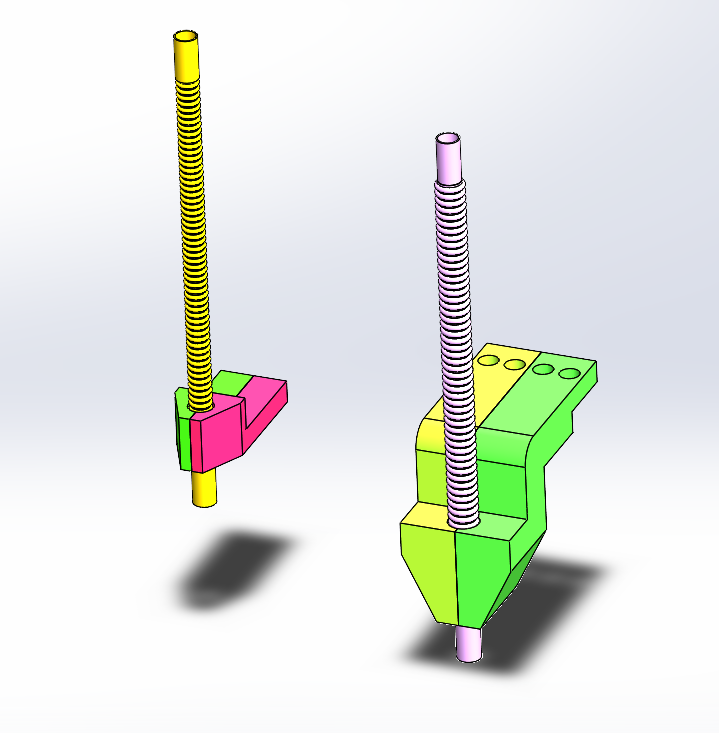

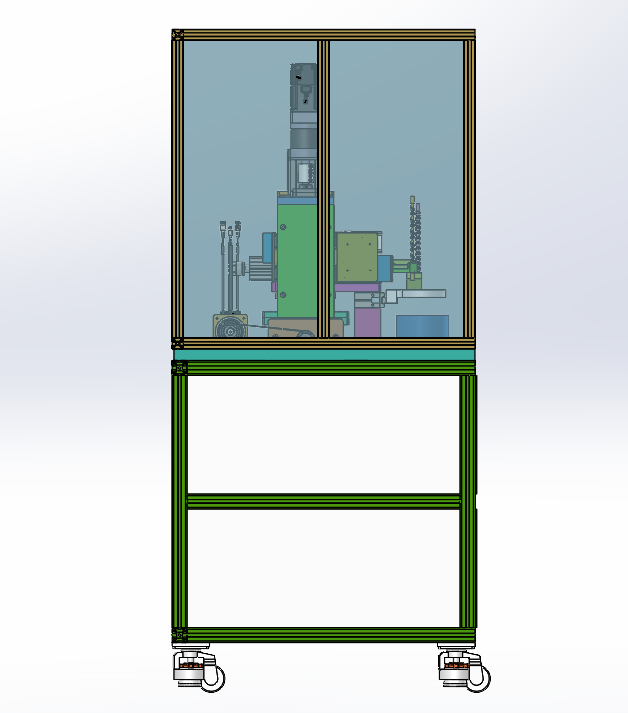

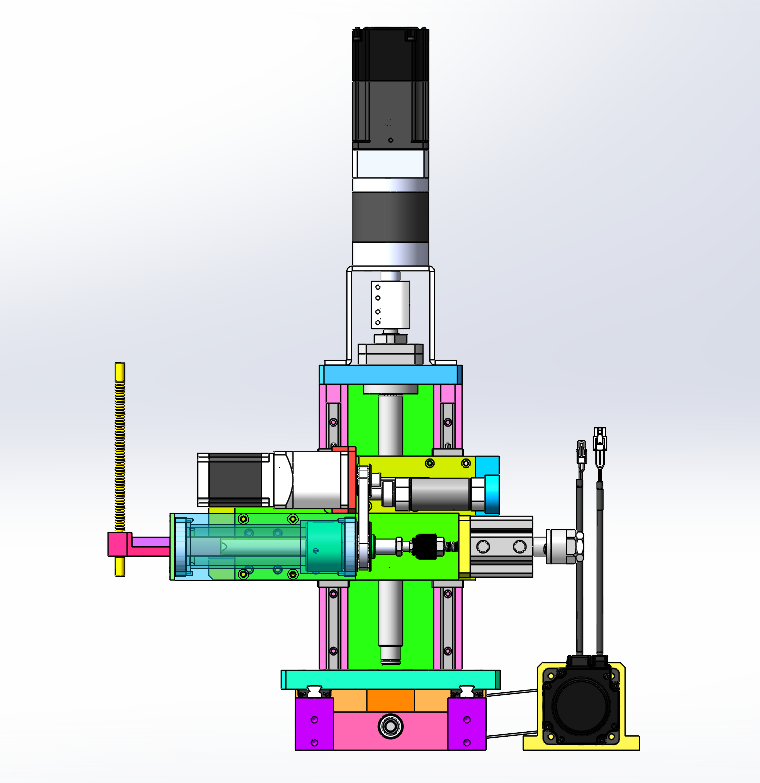

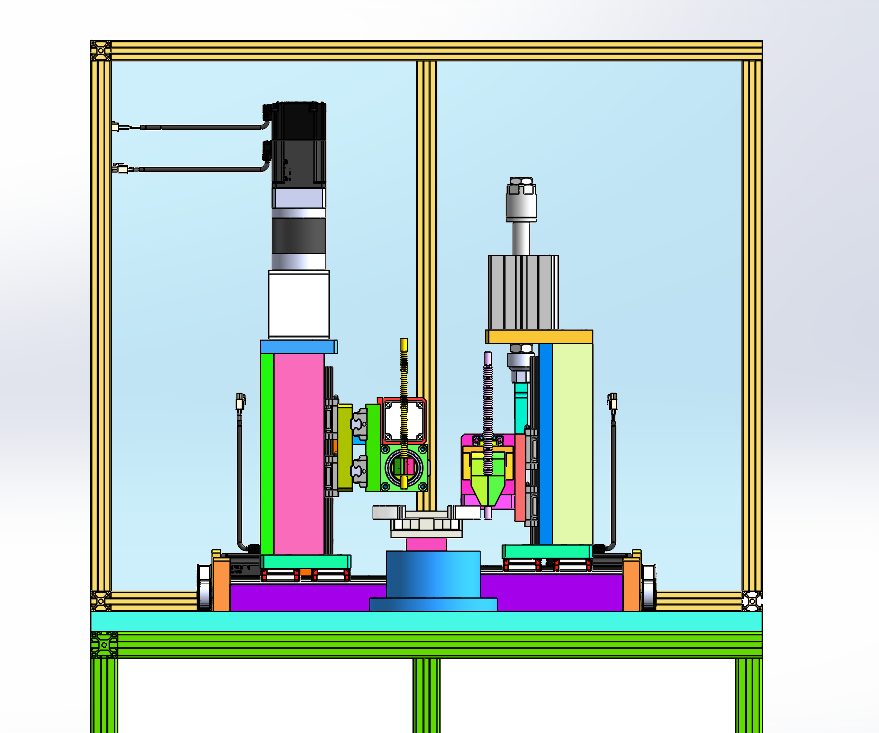

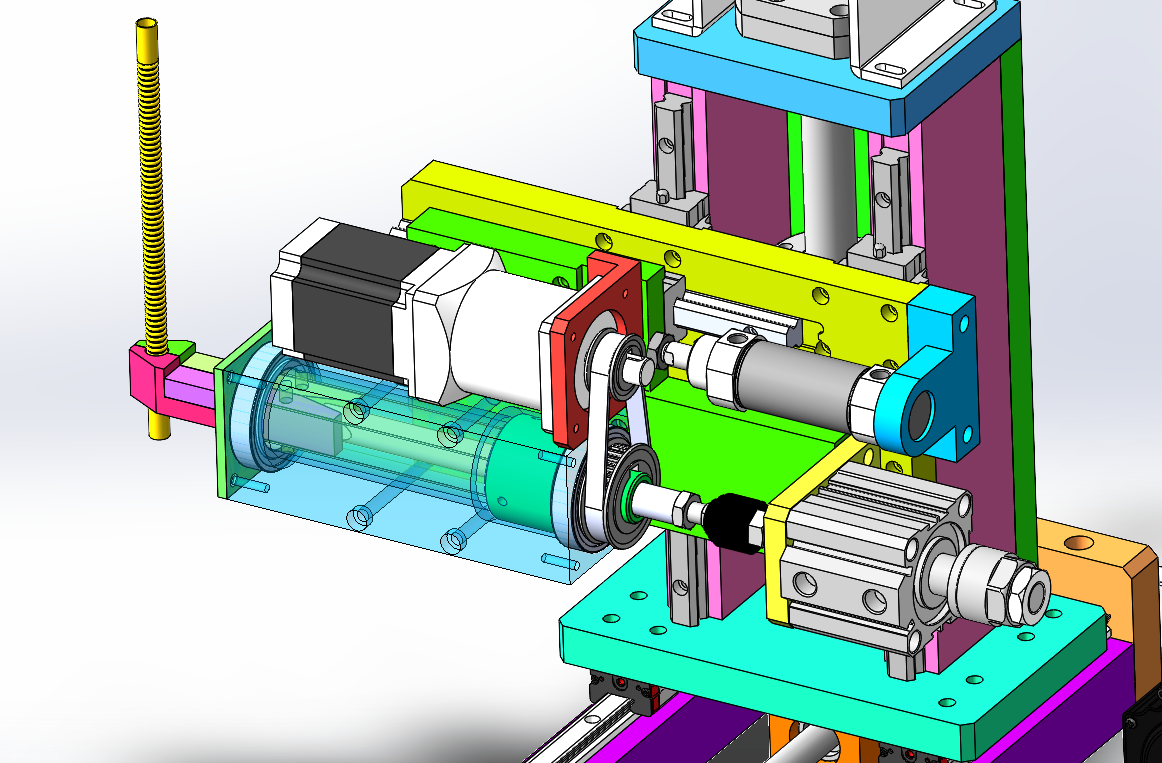

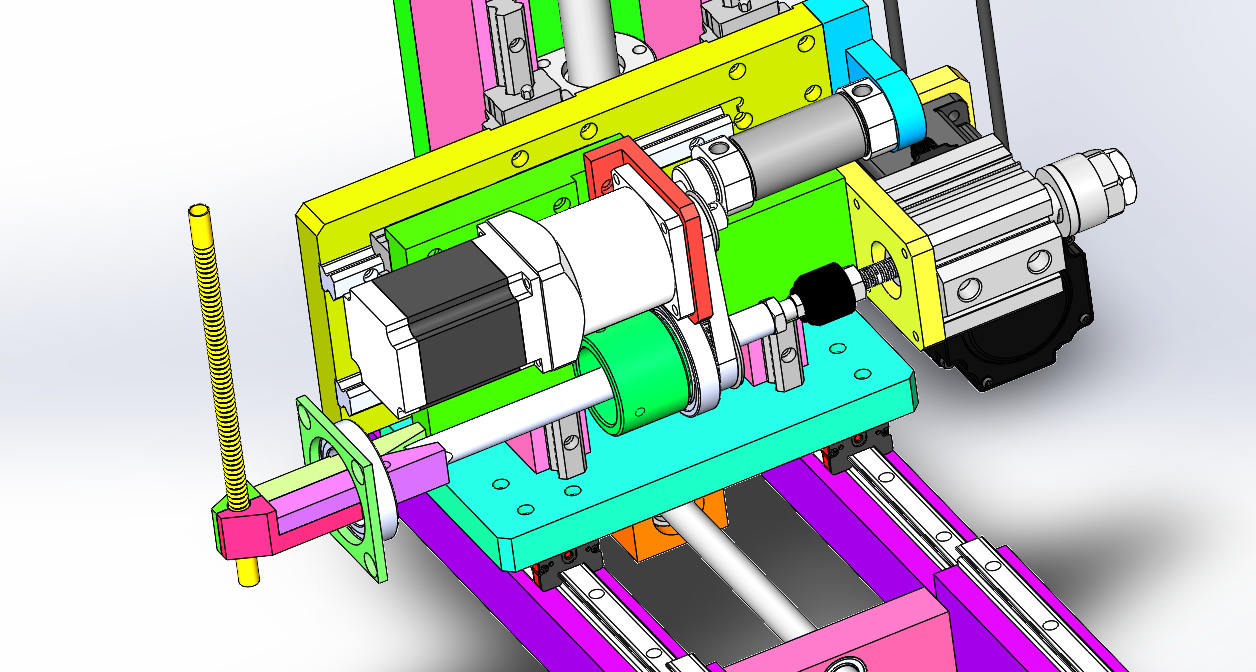

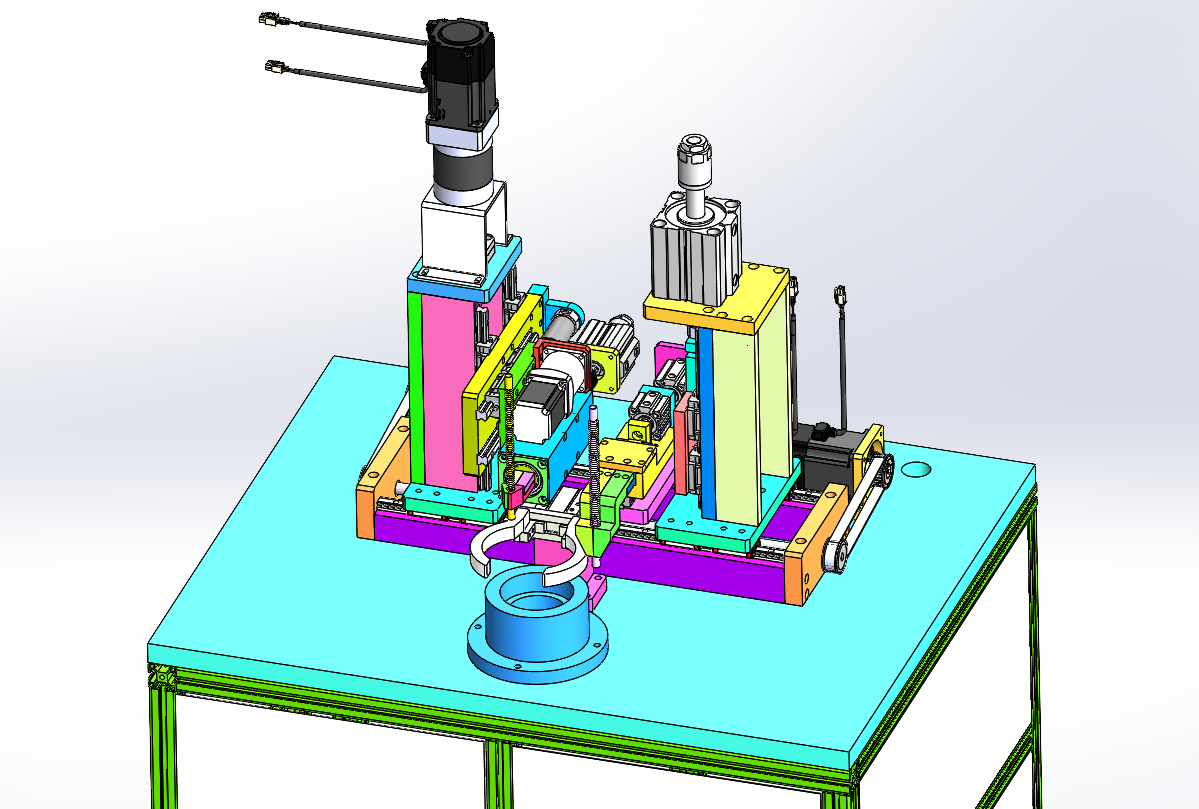

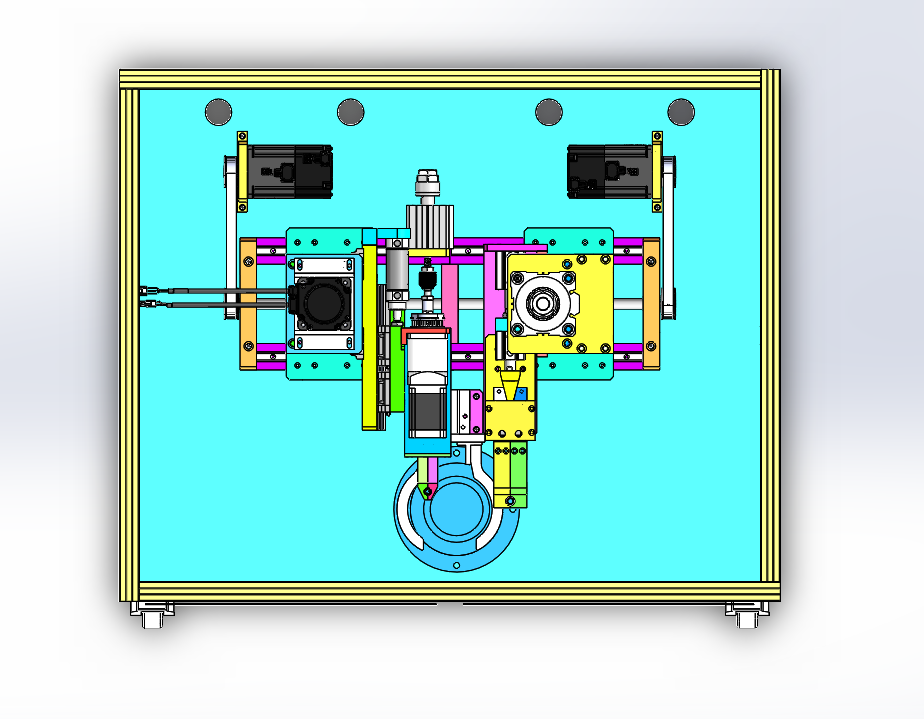

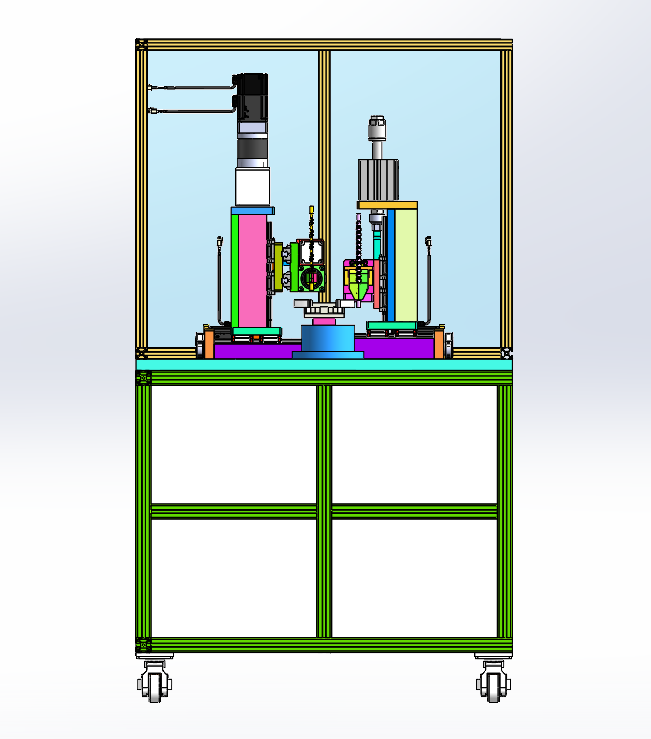

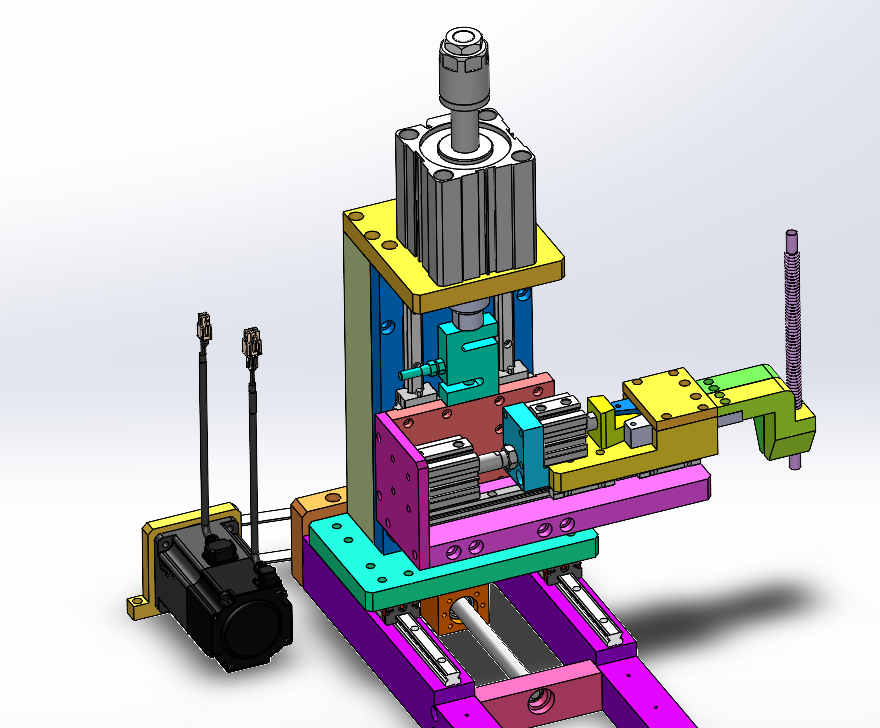

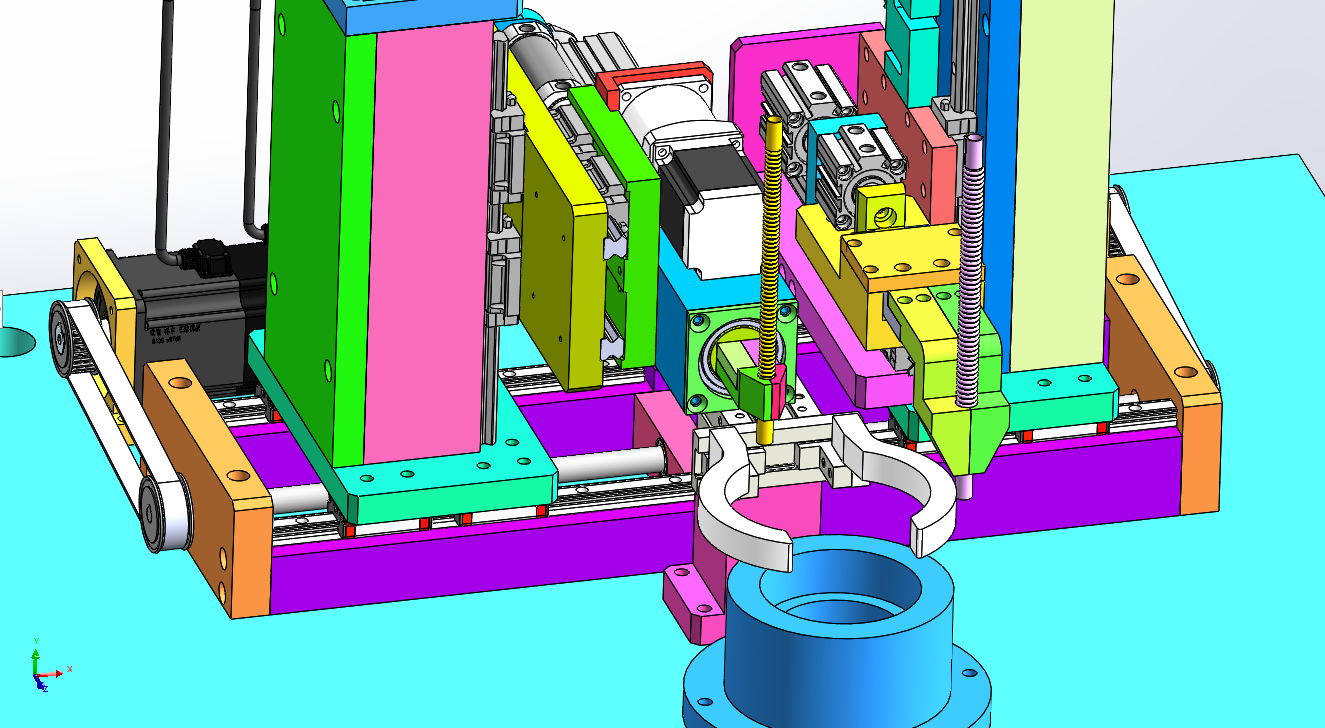

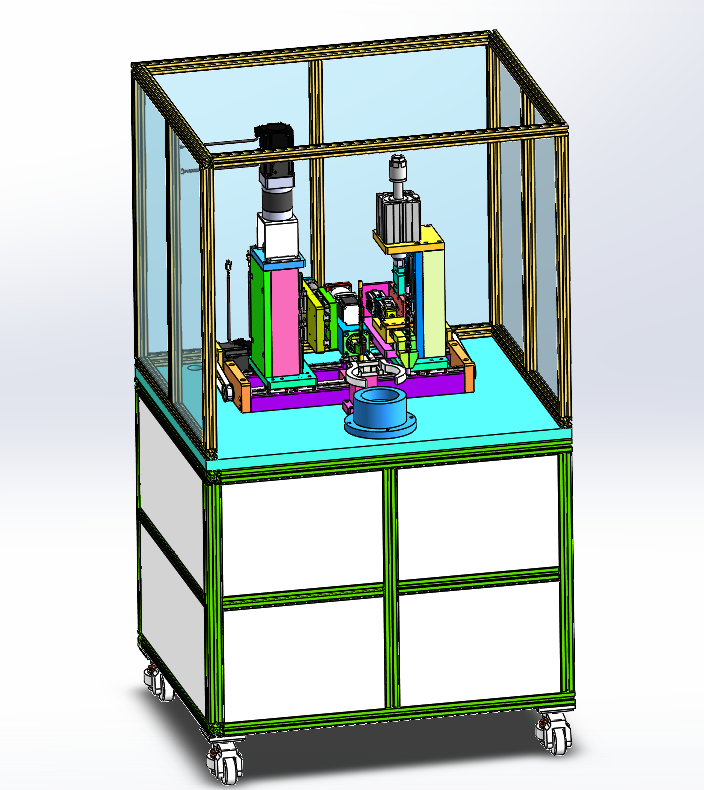

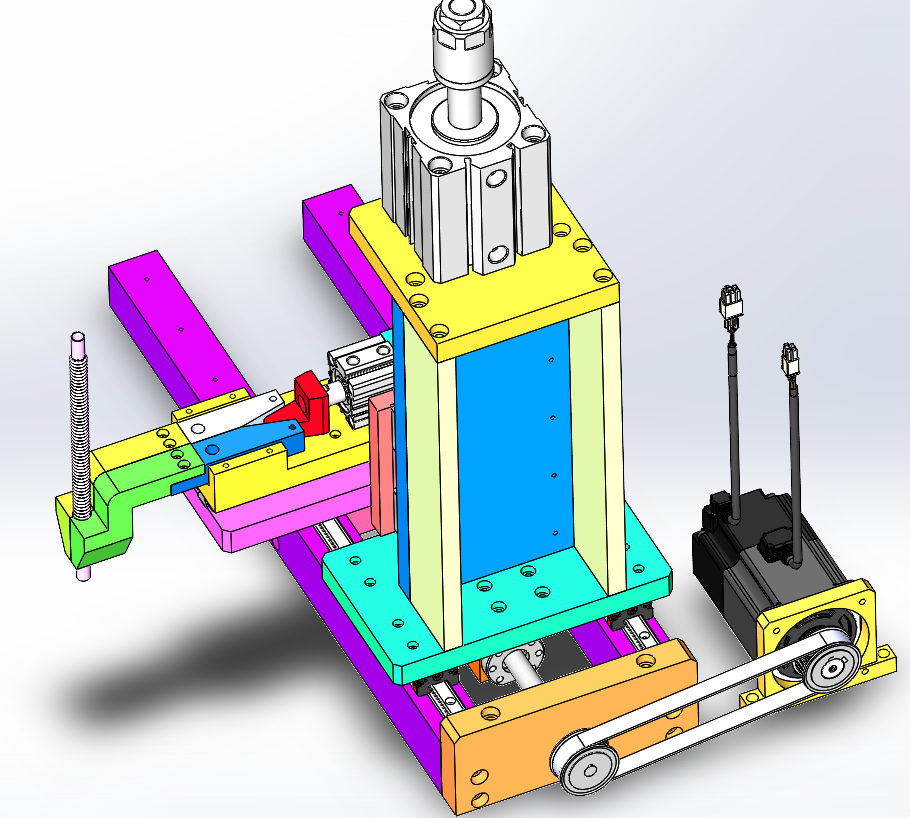

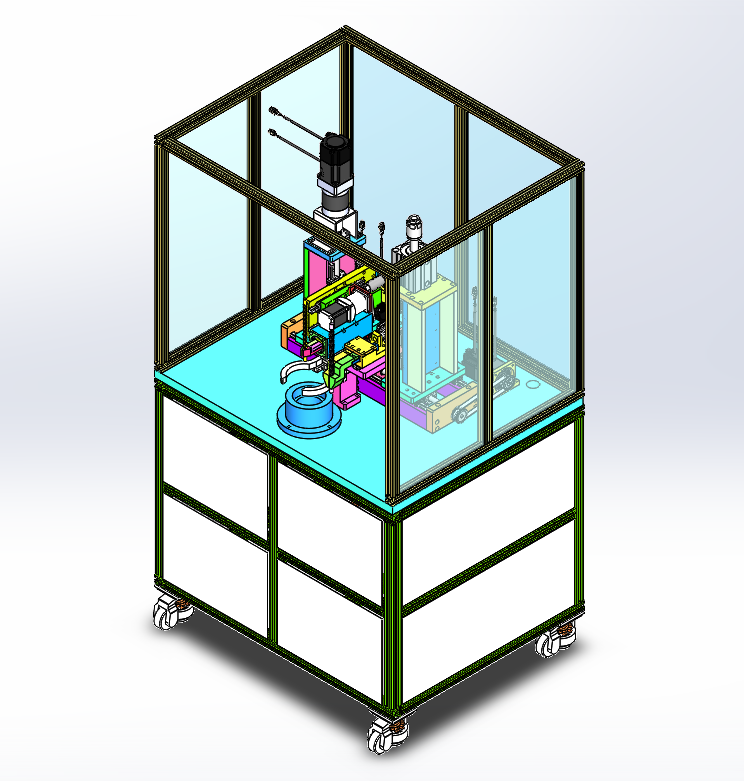

油泵波纹管-精滤器组装机 设计思路：设备需要把油管压入到过滤器接口出，一共需要压装两条油管，分别是进油管和出油管。进油管和出油管都是波纹管，需要用夹具把油管夹紧固定，然后对准接口压入到接口处。把过滤器固定在定位工装上，并且通过夹紧气缸夹紧固定。进油管和出油管压装分别有两个工位，两个工位安装有伺服电机丝杆滑台模组，可以精准移动到对应压装位置。压装动作是通过气缸下压完成。 油泵波纹管-精滤器组装机结构介绍：设备机架、防护罩、过滤器定位夹紧工装、进油管压装工位、出油管压装工位、丝杆滑台模组和设备主体机身。 主要结构介绍： 1，设备机架：是由40*40铝型材组装而成； 2，防护罩：是由30*30铝型材
