气动压力机（ID:1760626）

机械设备 / 非标机械 / 气动压力机

©原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17366540741991.zip	6.09M
2	1700538136052.jpg	49.07K
3	E-HAL41-D100.sldprt	54.67K
4	F-SC100FASC.sldprt	33.38K
5	GB_FASTENER_NUT_RNM14X1.5-N.1.sldprt	36.15K
6	LMF30UU直线轴承.sldprt	27.10K
7	M-5AU-6倒钩接头.sldprt	42.79K
8	RCJ07-D30.sldprt	44.55K
9	Rollingbearings51102GB301-1995.1.sldprt	65.65K
10	SC-100-M20x1_5100-A_Nut.sldprt	36.16K
11	SCJ-100-M20x1_5-Nut.sldprt	32.77K
12	SCJ-100Screw.sldprt	28.50K
13	SCJ-100x150-100-S-FA100_r.sldprt	74.19K
14	SCJ100x150-100SFA00100.sldasm	224.15K
15	SCJ100X150_c.sldprt	166.57K
16	冲压气缸转接法兰.sldprt	25.64K
17	升降横向支撑板.sldprt	43.19K
18	升降螺杆.sldprt	408.71K
19	压支撑杆工装.SLDASM	2.36M
20	压支撑杆工装.STEP	8.87M
21	压杆压块.sldprt	72.97K
22	吸盘侧边固定块.sldprt	28.93K
23	吸盘安装块.sldprt	35.49K
24	吸盘横向轴.sldprt	25.28K
25	大底板.sldprt	86.72K
26	工装顶部气缸安装板.sldprt	86.99K
27	支撑杆.sldprt	44.92K
28	新安装块.sldprt	29.56K
29	铜法兰螺母Tr20x4.1.sldprt	56.72K
30	压支撑工装说明书.doc	129.50K
31	法兰支撑杆压装机零件加工报目表.xls	29.50K
32	压支撑杆工装.docx	10.02K

此图纸下载需要263金币

立即下载

发布者

淡笑看过尘世

创作: 2422

粉丝: 32

加入时间：2022-03-31

私信

关注

模型信息

图纸格式：sldprt,sldasm,step

文件大小：6.23M

所需金币：263

上传时间：2025-01-12 11:54:38

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2020

标签

压力机

图纸简介

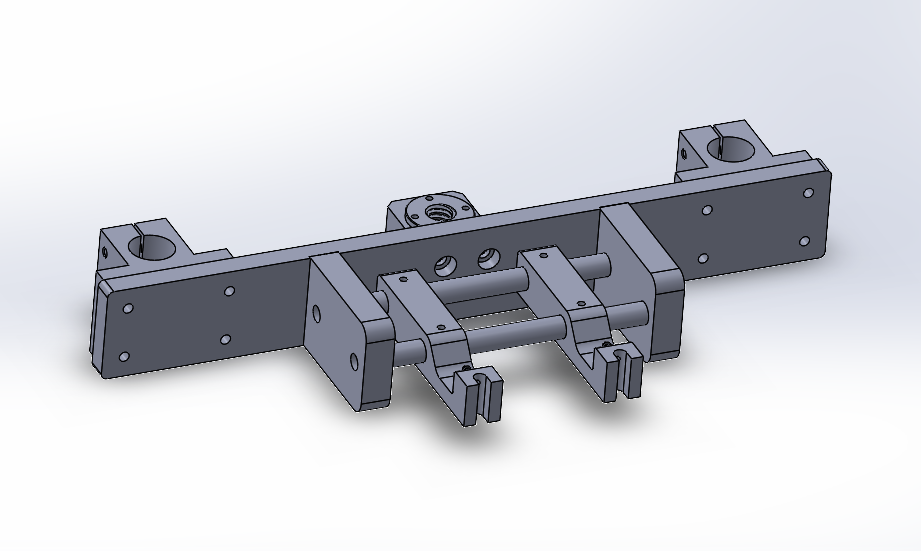

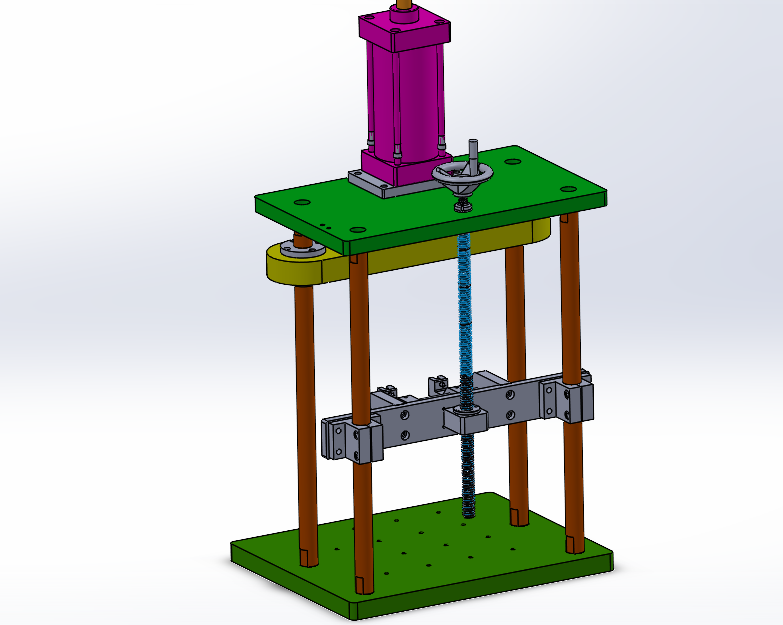

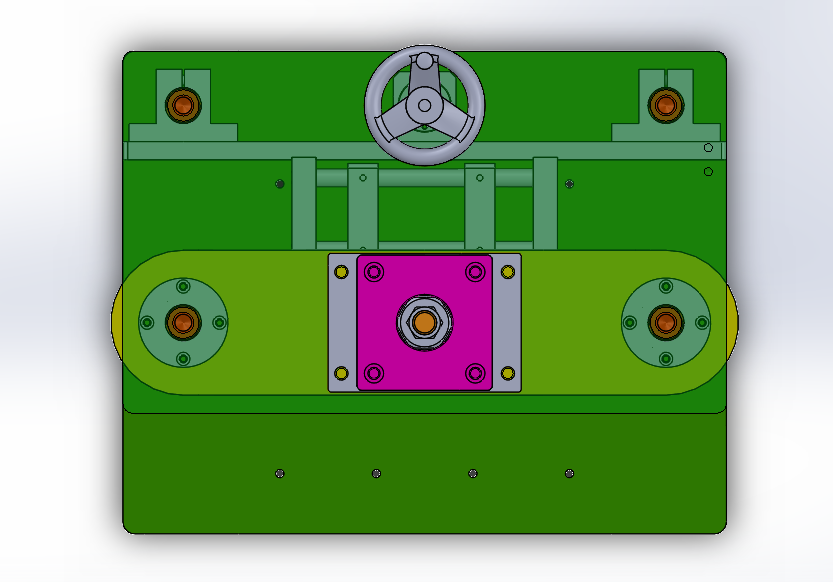

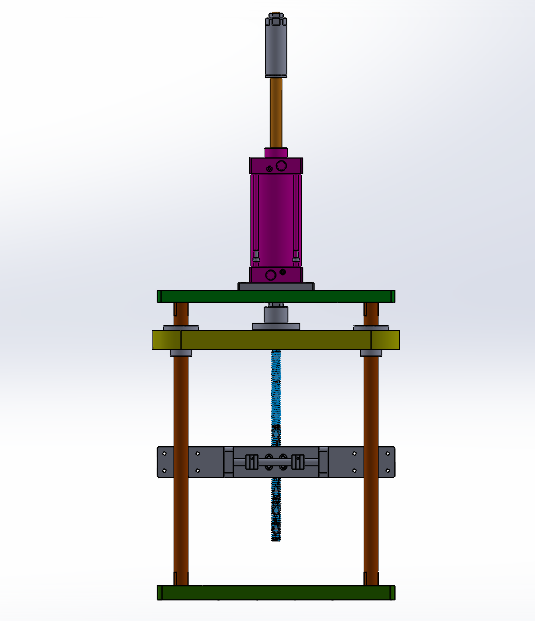

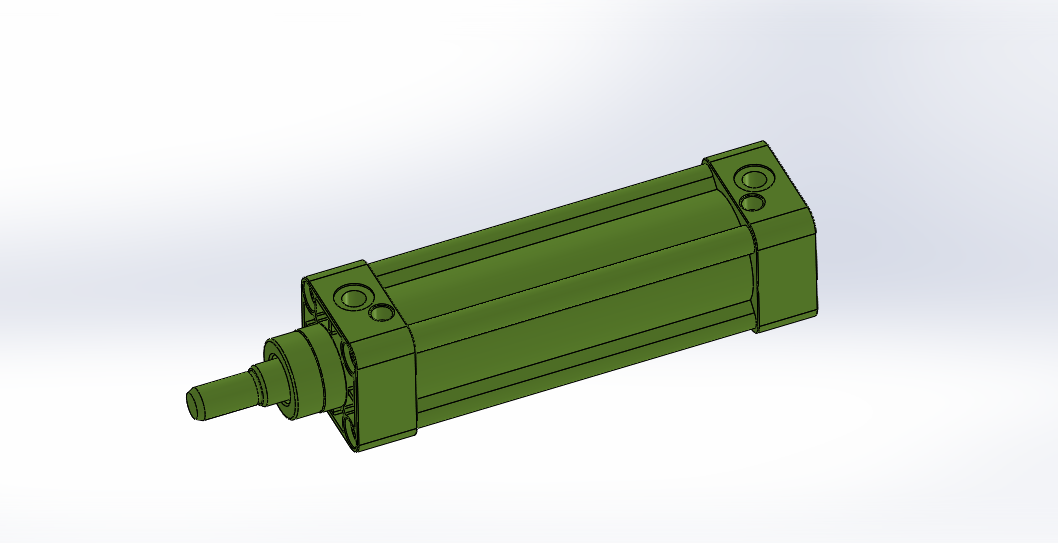

气动压力机设计思路：气动压力机是一款通用型的机器，用于产品的压装，压力机可以满足多种产品的压装需要，可以根据产品的需求安装上下模，产品固定底座方便拆卸更换，气动压力机，气缸缸径大小为100，行程150，可调节行程100，压力机高度可以调节，底板可以安装多种产品定位工装。气动压力机结构介绍：设备底板、气缸固定板、立柱、气缸、导柱、直线轴承、丝杆升降机构和压板组成。程序控制系统：设备有1个气缸动作，使用气缸智能控制器可以实现设备的正常运作。工作原理：安装好合适的工装底座和压紧上模具，确认产品放置无误后，按下双手启动开关，压紧机构自动下压到位。图纸为solidworks 2018版本设计，
