成型铣床液压系统及PLC设计（CAD+说明书）

（ID:1812330）

改图/画图

机械设备 / 机加工设备 / 成型铣床液压系统及PLC设计（CAD+说明书）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.png	70.32K
2	2.png	52.09K
3	3.png	59.39K
4	4.png	32.91K
5	5.png	18.33K
6	6.png	117.39K
7	7.png	84.82K
8	8.png	48.42K

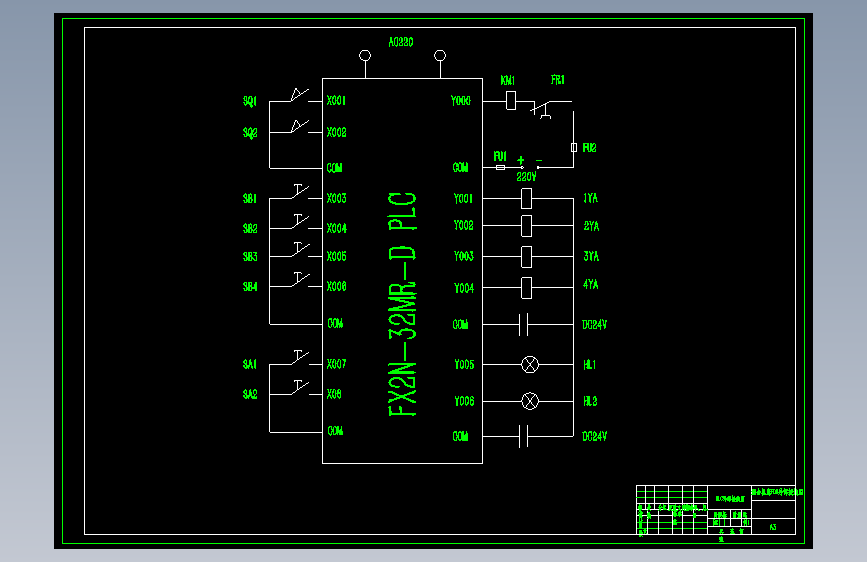

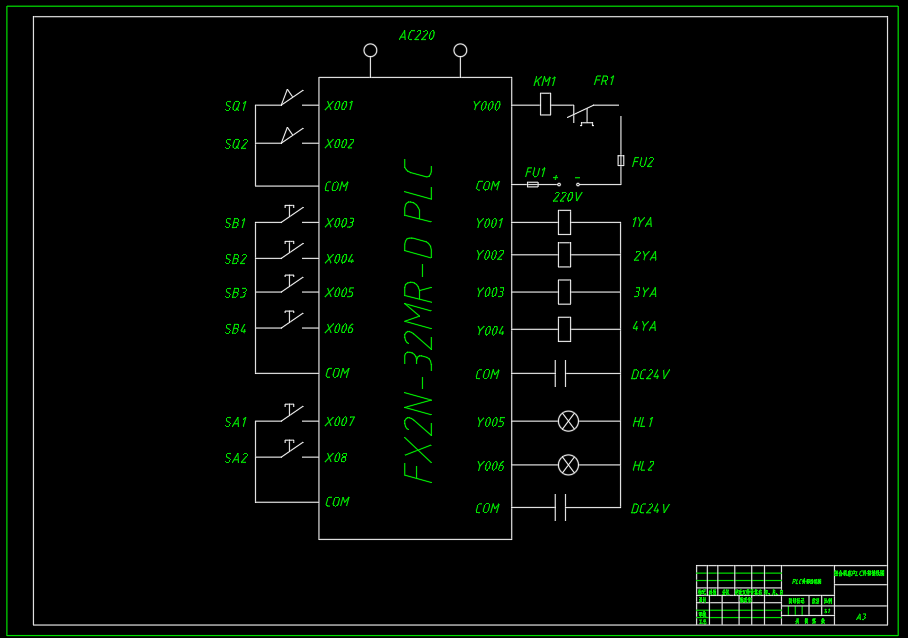

9	专用成型铣床-PLC外部接线图-A3.dwg	147.64K

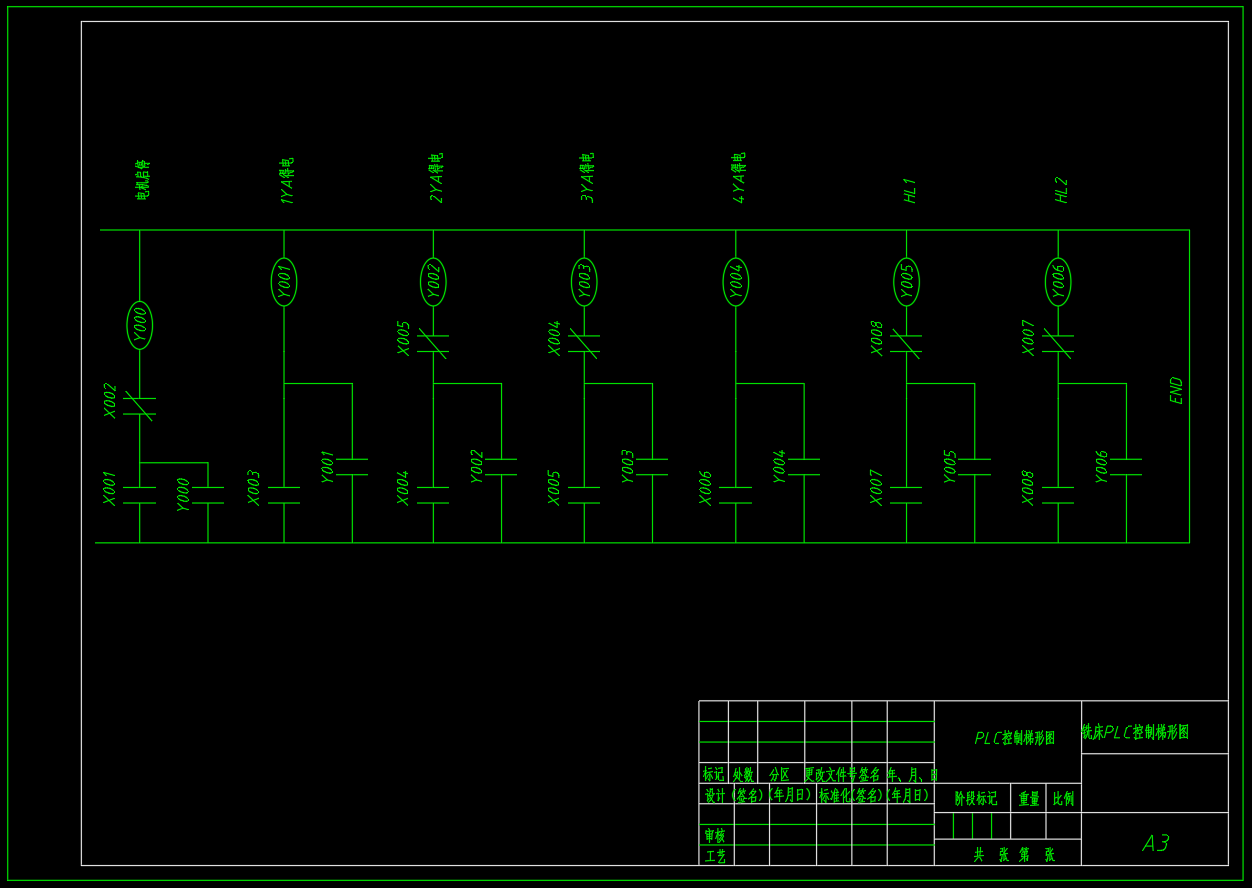

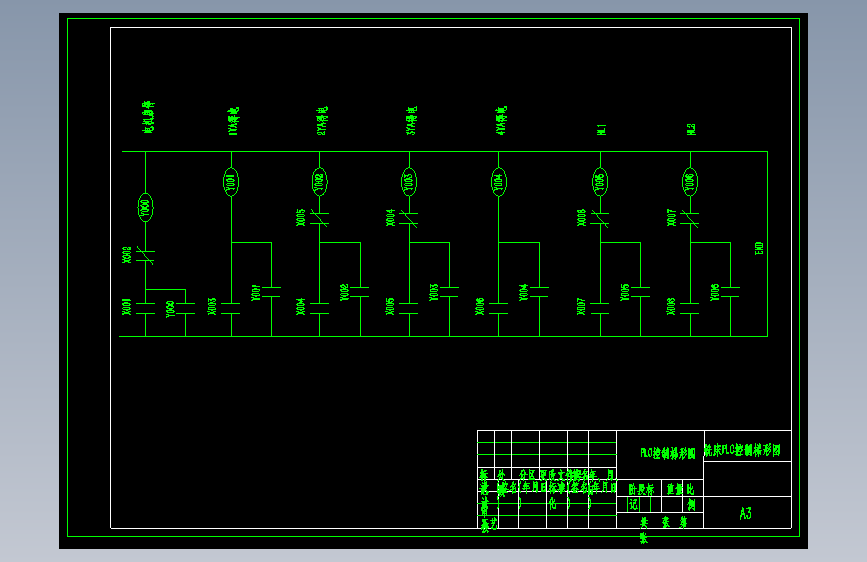

10	专用成型铣床-PLC控制梯形图-A3.dwg	115.94K

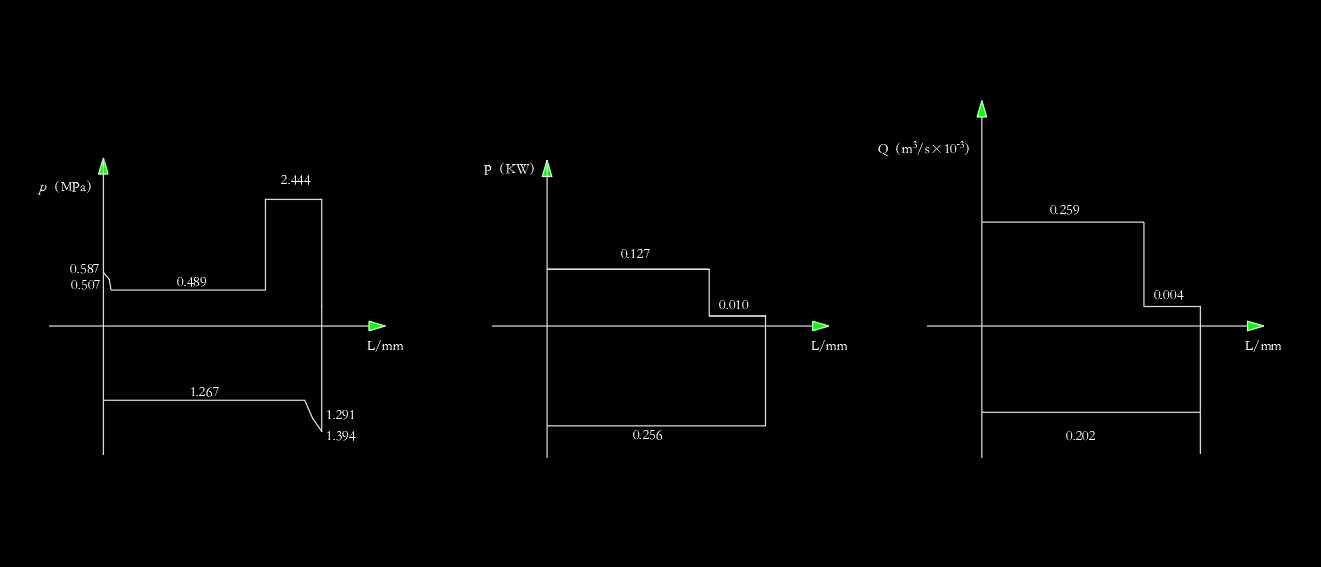

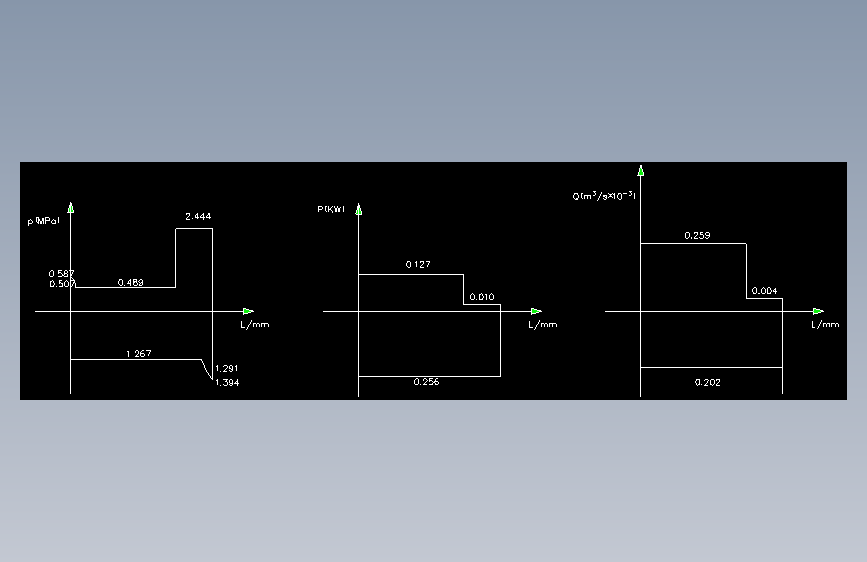

11	专用成型铣床-液压缸工况图-A3.dwg	168.78K

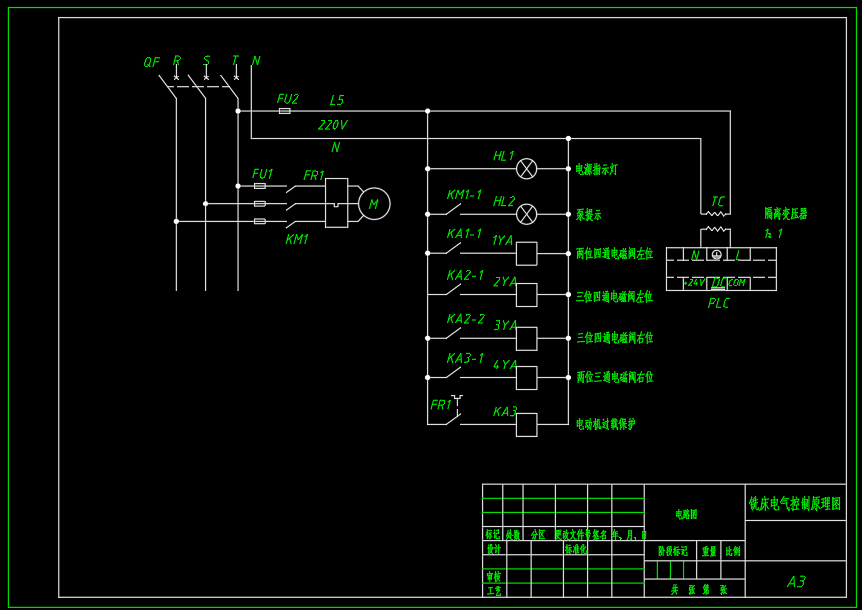

12	专用成型铣床-电器控制原理图-A3.dwg	112.49K

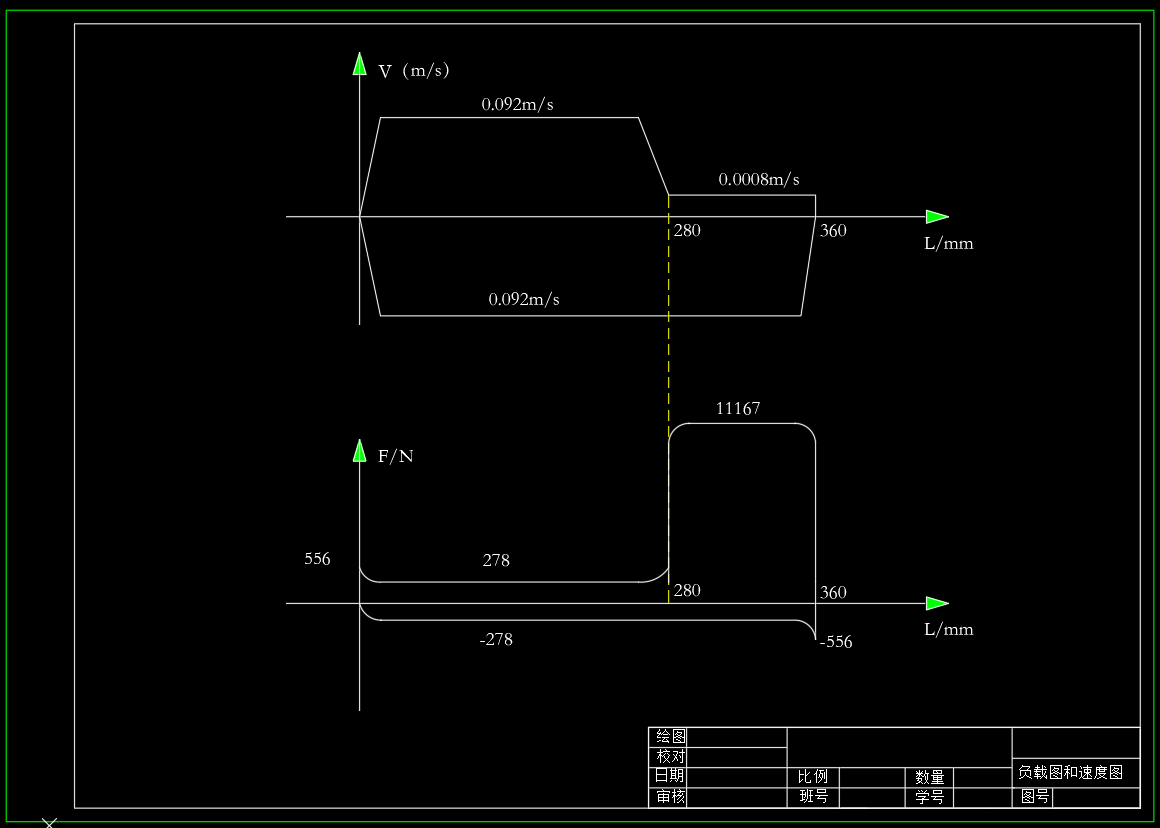

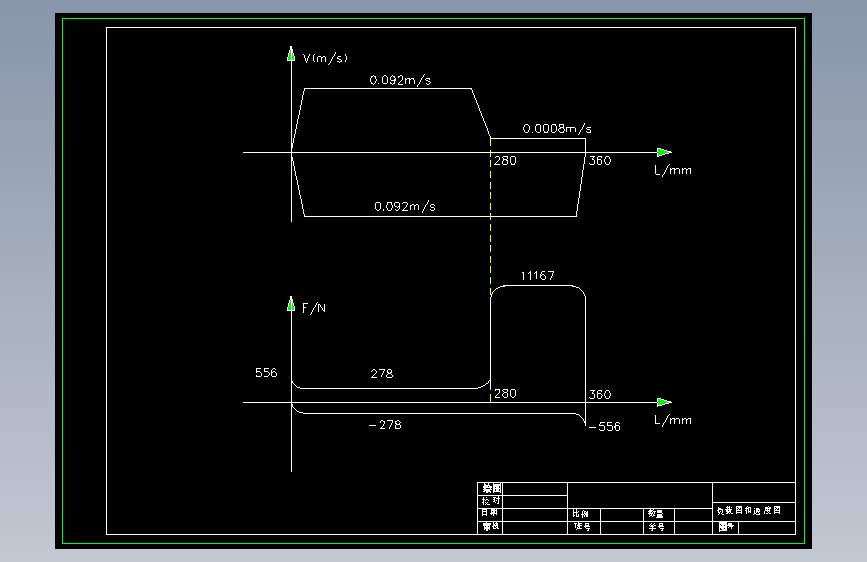

13	专用成型铣床-负载图和速度图-A3.dwg	166.47K

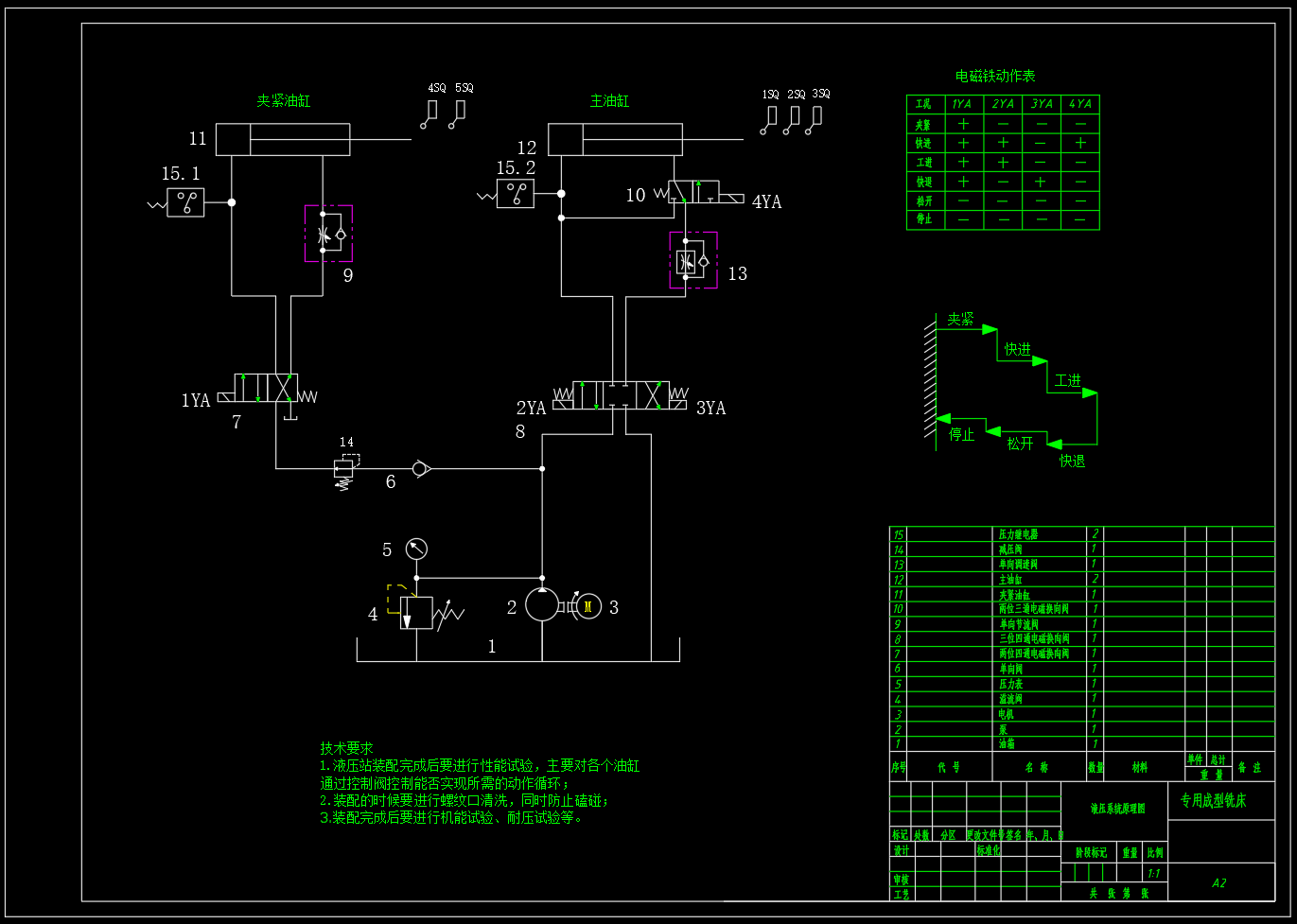

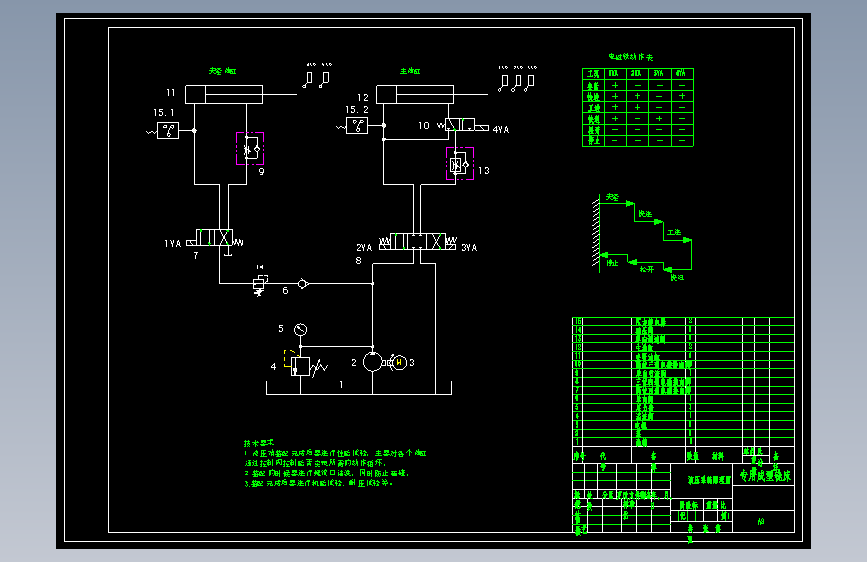

14	专用成型铣床液压系统原理图-A2.dwg	184.44K

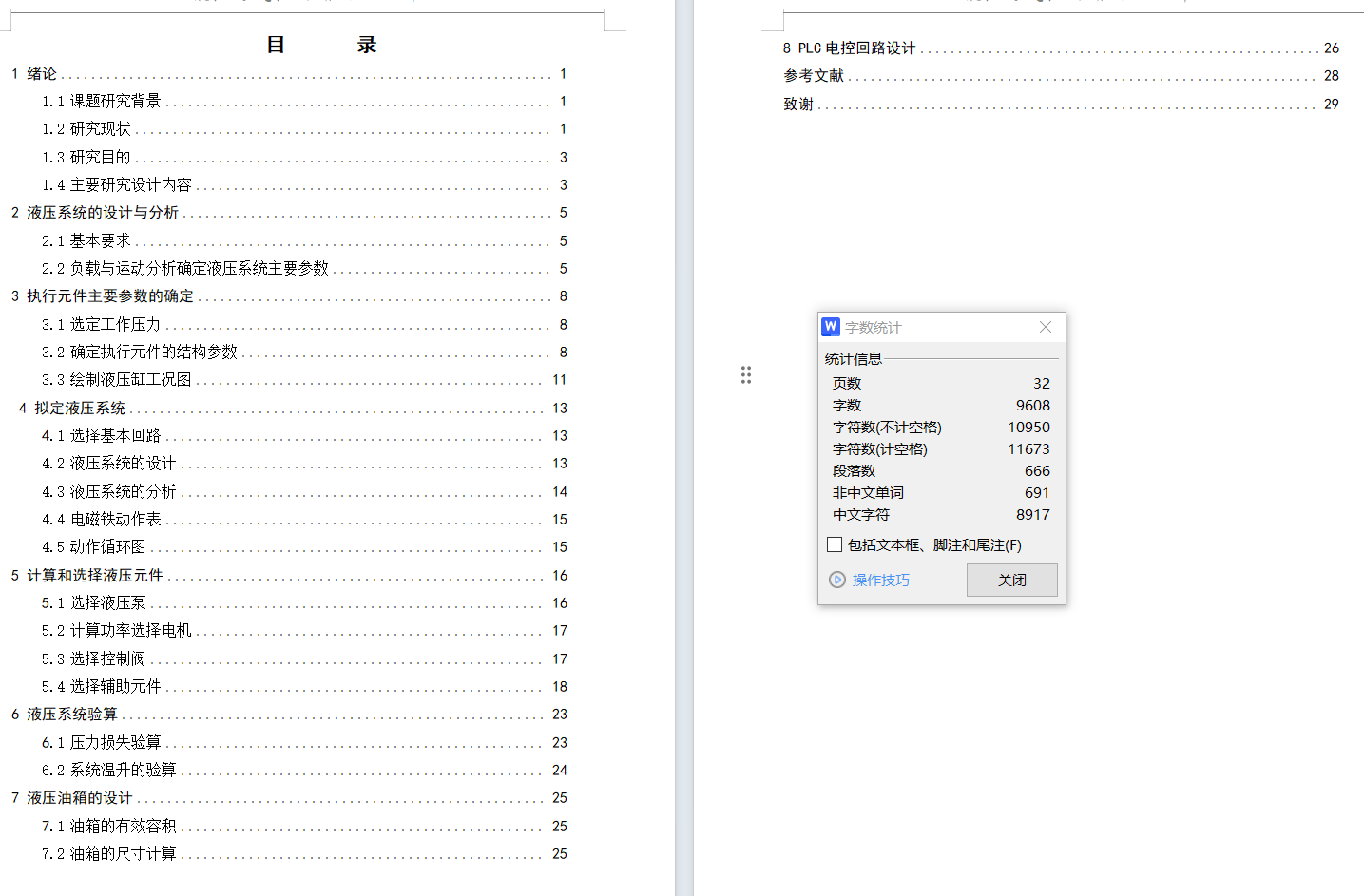

15	说明书-专用成型铣床液压系统设计.docx	1.43M

此图纸下载需要600金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 90

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：1812330

图纸格式：dwg

文件大小：2.47M

所需金币：600

上传时间：2025-01-21 12:16:47

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2018

图纸简介

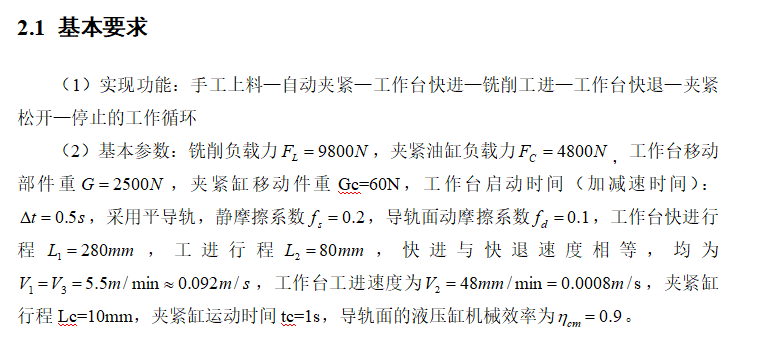

成型铣床液压系统及PLC设计，包含液压系统原理图设计，电气控制原理图，PLC梯形图，PLC外部接线图，负载和速度图，液压缸工况图等设计，包含设计计算书。（1）实现功能：手工上料—自动夹紧—工作台快进—铣削工进—工作台快退—夹紧松开—停止的工作循环（2）基本参数：铣削负载力9800N，夹紧油缸负载力4800N，工作台移动部件重2500N，夹紧缸移动件重Gc=60N，工作台启动时间（加减速时间0.5）：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程280，工进行程80，快进与快退速度相等，均为5.5m/min，工作台工进速度为48mm/min，夹紧缸行程Lc=10mm，
