卧式单面多轴钻孔组合机床液压系统（CAD+说明书）

（ID:1812345）

改图/画图

机械设备 / 机加工设备 / 卧式单面多轴钻孔组合机床液压系统（CAD+说明书）

©原创

平面图

3D视图

文件列表

截图

AI截图渲染

✨AI图片渲染

#	文件名称	文件大小
1	1.png	33.32K
2	2.png	24.85K
3	3.png	104.07K
4	4.png	44.62K
5	5.png	9.88K
6	卧式单面多轴钻孔组合机床-液压系统原理图-A3.dwg	190.33K
7	卧式单面多轴钻孔组合机床-液压缸工况图-A3.dwg	183.54K
8	卧式单面多轴钻孔组合机床-负载图和速度图-A3.dwg	166.47K
9	卧式单面多轴钻孔组合机床动力滑台-液压系统设计说明书.docx	1.50M

此图纸下载需要400金币

立即下载

发布者

机械与液压（原创） +V:13122291832

创作: 682

粉丝: 88

加入时间：2023-10-23

私信

关注

模型信息

图纸ID：1812345

图纸格式：dwg

文件大小：2.04M

所需金币：400

上传时间：2025-01-21 12:26:38

是否可编辑：可修改，包括参数

软件版本：AutoCAD 2018

图纸简介

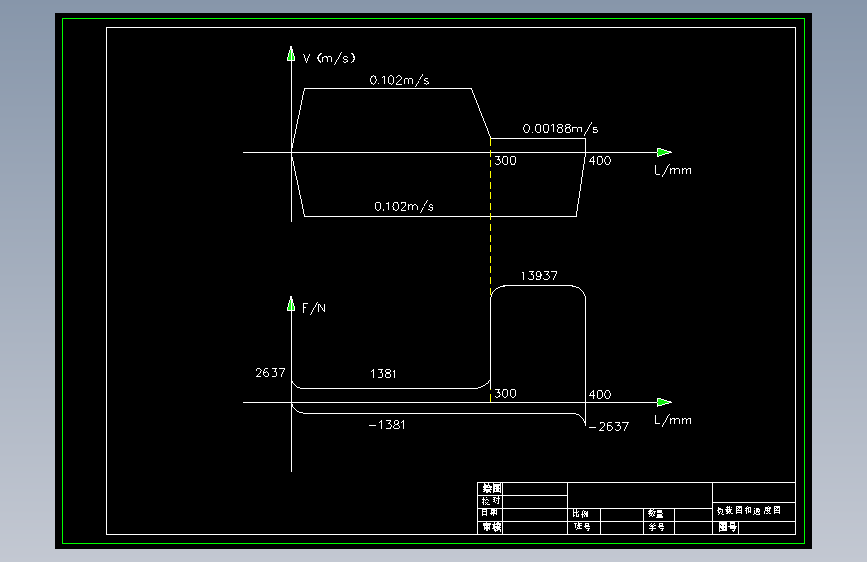

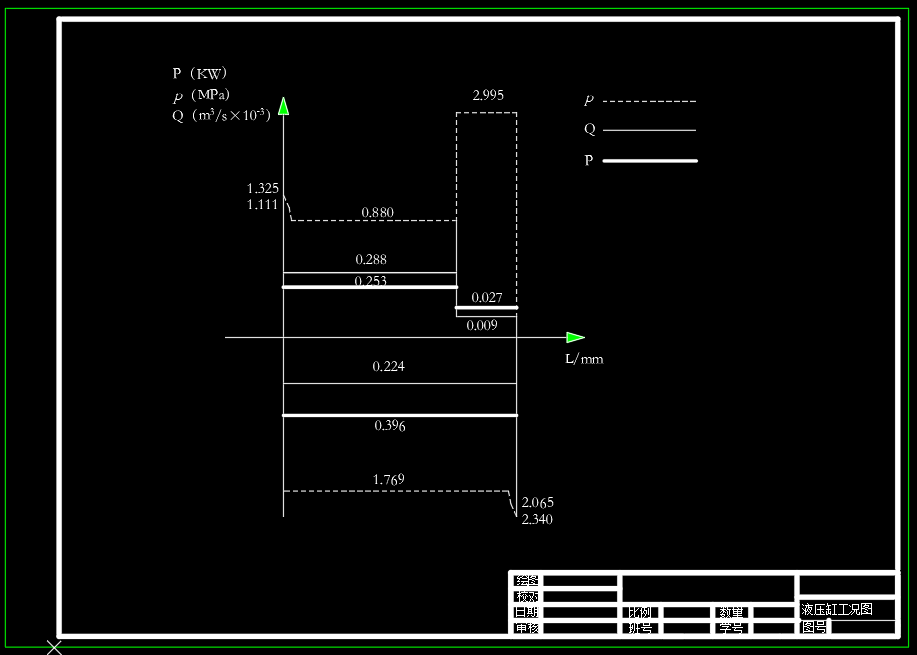

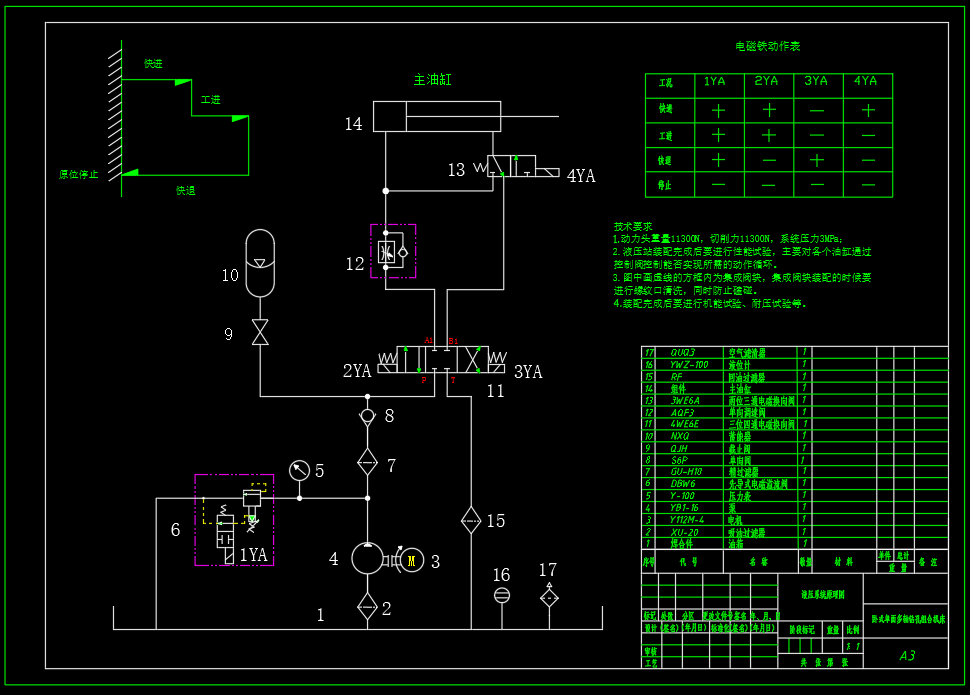

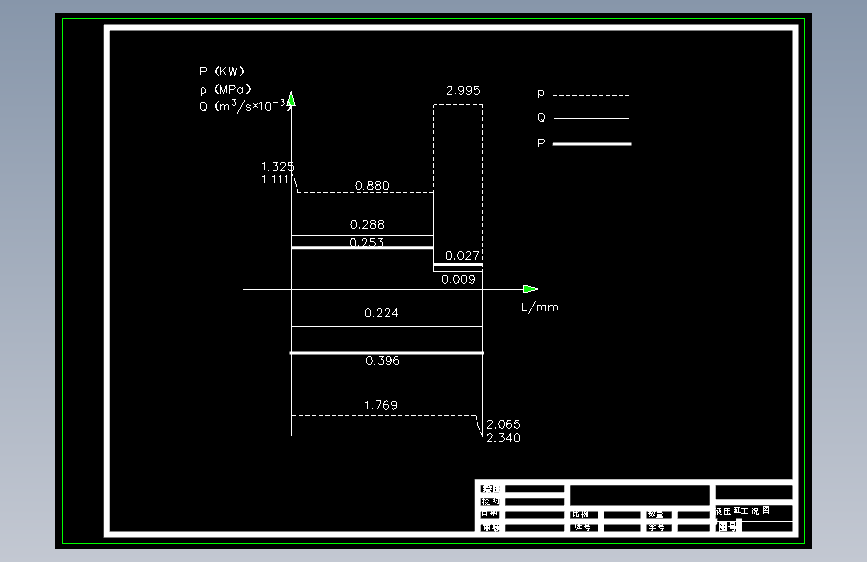

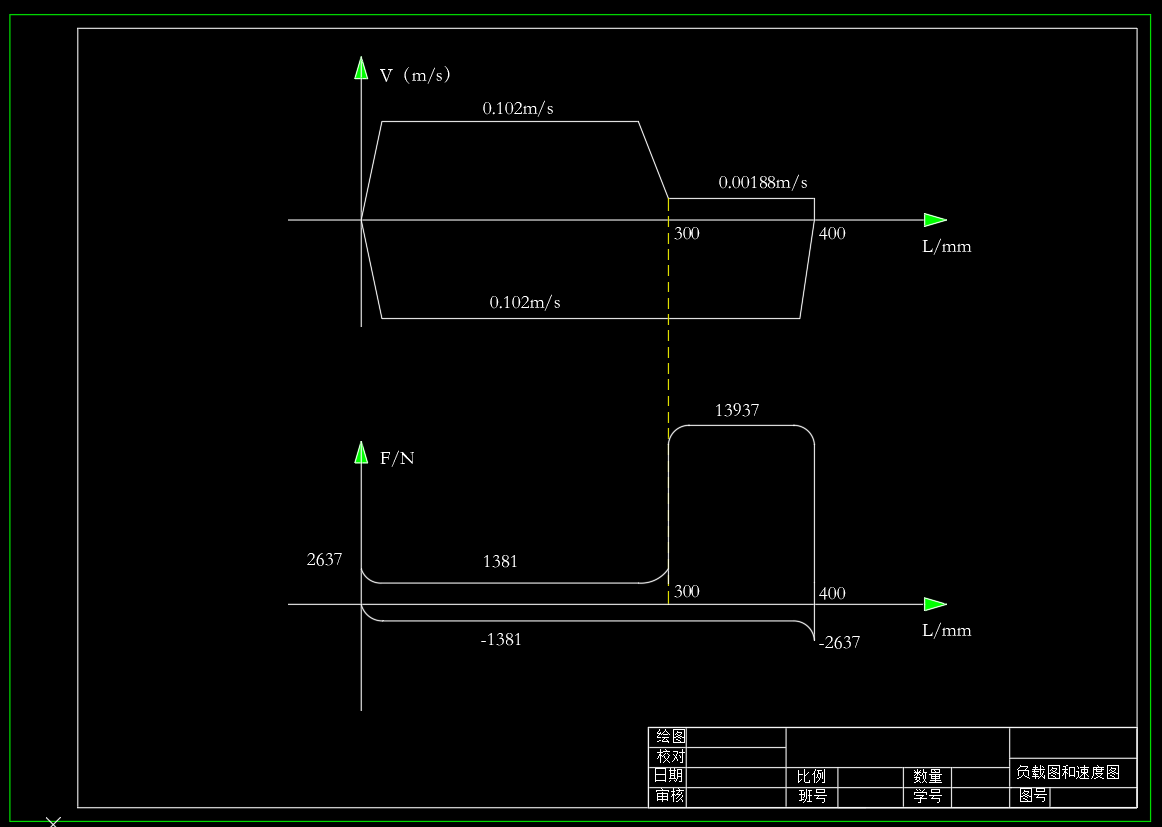

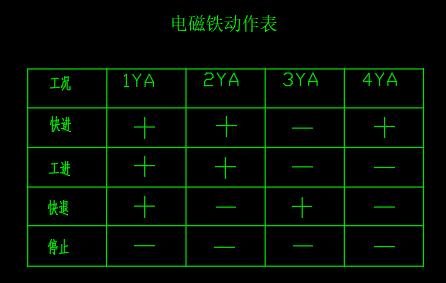

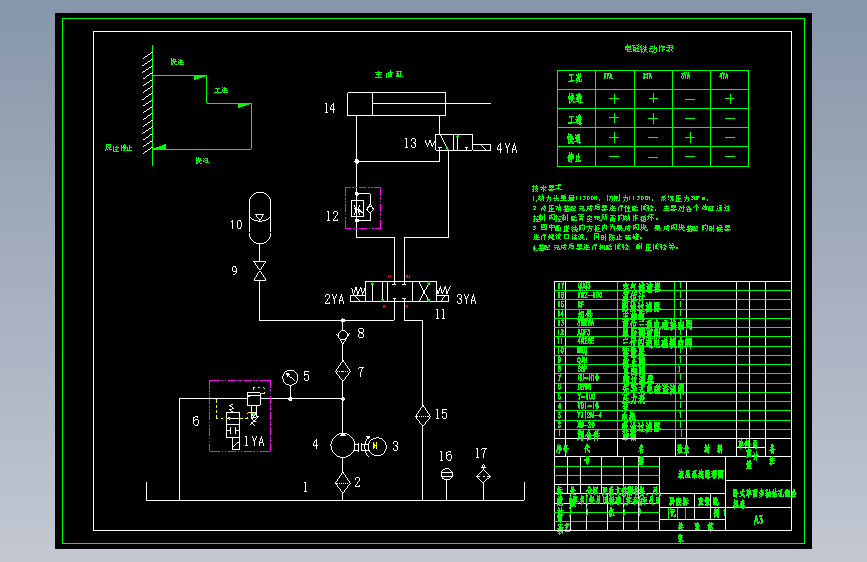

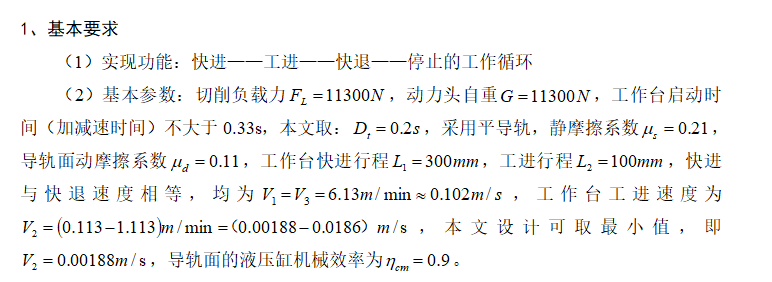

卧式单面多轴钻孔组合机床液压系统，包含液压系统原理图，液压缸工况图，速度和负载图设计，包含设计计算书。（1）实现功能：快进——工进——快退——停止的工作循环（2）基本参数：切削负载力11300N，动力头自重11300N，工作台启动时间（加减速时间）不大于0.33s，本文取：0.2，采用平导轨，静摩擦系数0.21，导轨面动摩擦系数0.11，工作台快进行程300，工进行程100，快进与快退速度相等，均为6.13m/min，工作台工进速度为0.113-1.113m/min，本文设计可取最小值，导轨面的液压缸机械效率为0.9。
