登录注册
微信扫码登录
自动上料液压钢管冲孔机（SW+CAD+说明书）（ID:2283843）
查找相似图纸
截图
AI截图渲染
✨AI图片渲染
0.png)
1.png)

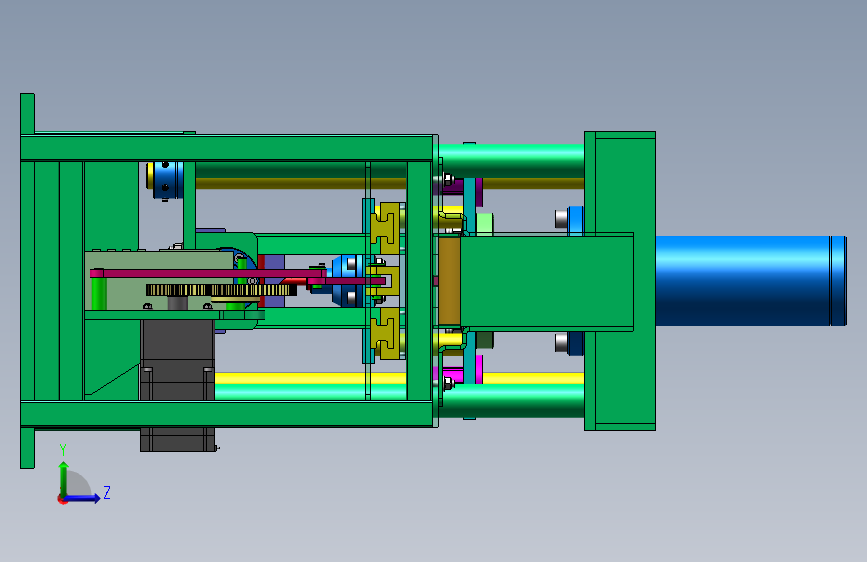

2.png)

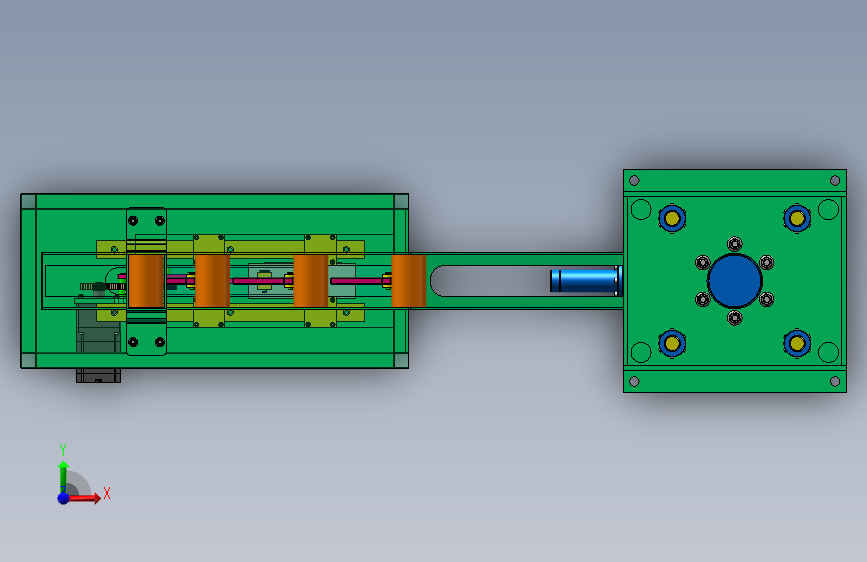

3.png)

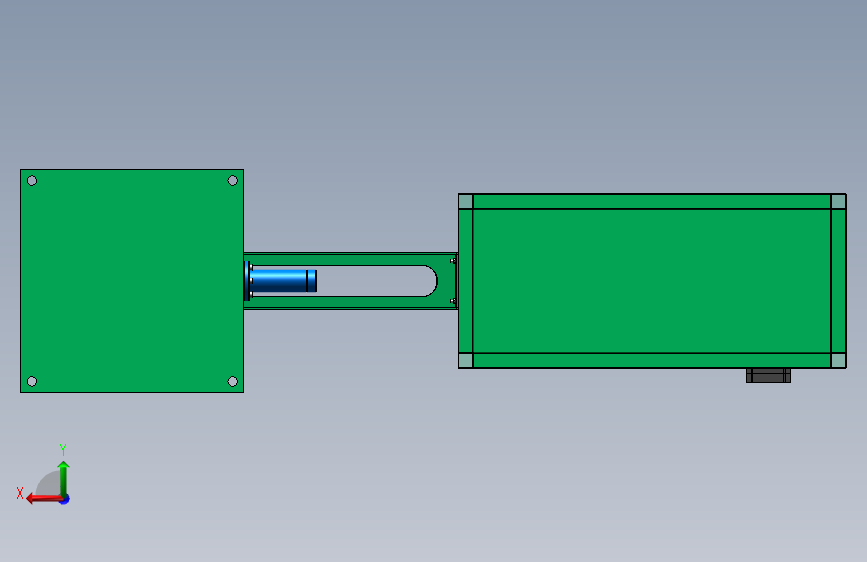

4.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17502587053121.zip | 97.60M |
| 2 | （论文）自动上料液压钢管冲孔机设计.doc | 5.95M |
| 3 | 自动上料液压缸杆冲孔机-冲孔刀-A4.dwg | 54.04K |
| 4 | 自动上料液压钢管冲孔机-冲孔机刀具固定座-A3.dwg | 165.10K |
| 5 | 自动上料液压钢管冲孔机-冲孔机被加工件（加工）-A4.dwg | 42.38K |
| 6 | 自动上料液压钢管冲孔机-冲孔机送料推杆-A4.dwg | 43.26K |
| 7 | 自动上料液压钢管冲孔机-冲孔油缸组件-A2.dwg | 191.39K |
| 8 | 自动上料液压钢管冲孔机-冲孔油缸连接盘-A4.dwg | 139.57K |
| 9 | 自动上料液压钢管冲孔机-总装配-A0.DWG | 949.08K |
| 10 | 自动上料液压钢管冲孔机-架体组件-A1.DWG | 375.52K |

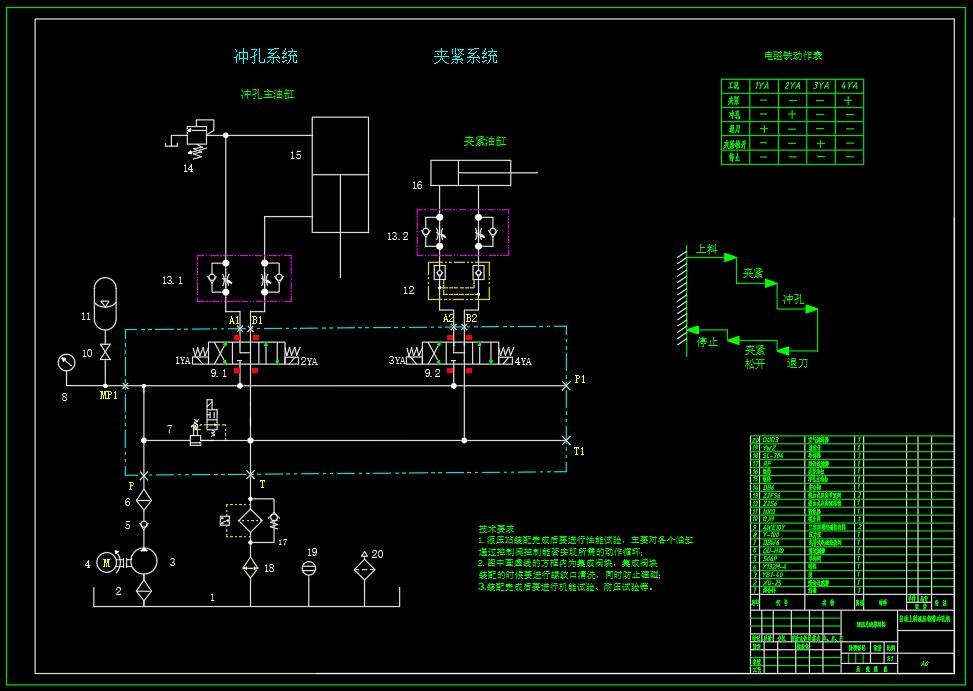

| 11 | 自动上料液压钢管冲孔机-液压系统原理图-A0.dwg | 204.24K |
| 12 | 自动上料液压钢管冲孔机-移动刀具架体组件-A2.dwg | 94.27K |
| 13 | 自动上料液压钢管冲孔机-送料架体组件-A1.DWG | 104.19K |
| 14 | 自动上料液压钢管冲孔机-总装配.SLDASM | 2.48M |
| 15 | 自动上料液压钢管冲孔机-总装配.SLDDRW | 1.47M |
| 16 | 液压冲孔机-入料板1.SLDPRT | 56.46K |
| 17 | 液压冲孔机-入料板2.SLDPRT | 126.79K |
| 18 | 液压冲孔机-入料板3.SLDPRT | 57.98K |
| 19 | 液压冲孔机-入料组件.SLDASM | 85.94K |
| 20 | 液压冲孔机-冲孔油缸组件.SLDASM | 107.77K |
| 21 | 液压冲孔机-冲孔油缸组件.SLDDRW | 132.83K |
| 22 | 液压冲孔机-冲孔油缸缸杆.SLDPRT | 102.52K |
| 23 | 液压冲孔机-冲孔油缸缸筒.SLDPRT | 140.34K |
| 24 | 液压冲孔机-夹紧油缸固定圆盘.SLDPRT | 109.60K |
| 25 | 液压冲孔机-夹紧油缸组件.SLDASM | 155.21K |
| 26 | 液压冲孔机-夹紧油缸缸杆.SLDPRT | 99.80K |
| 27 | 液压冲孔机-夹紧油缸缸筒.SLDPRT | 136.48K |
| 28 | 液压冲孔机-底座加强板1.SLDPRT | 65.30K |
| 29 | 液压冲孔机-底座加强板2.SLDPRT | 64.10K |
| 30 | 液压冲孔机-架体夹紧油缸安装板.SLDPRT | 112.40K |
| 31 | 液压冲孔机-架体底板.SLDPRT | 60.93K |
| 32 | 液压冲孔机-架体油缸顶板.SLDPRT | 121.29K |
| 33 | 液压冲孔机-架体焊接立柱.SLDPRT | 78.48K |
| 34 | 液压冲孔机-架体立梁.SLDPRT | 98.58K |
| 35 | 液压冲孔机-架体组件.SLDASM | 189.14K |
| 36 | 液压冲孔机-架体组件.SLDDRW | 265.52K |
| 37 | 液压冲孔机-架体顶板.SLDPRT | 124.76K |
| 38 | 液压冲孔机-架体顶板围板1.SLDPRT | 980.19K |
| 39 | 液压冲孔机-架体顶板围板2.SLDPRT | 67.32K |
| 40 | 液压冲孔机-架体顶板围板3.SLDPRT | 67.56K |
| 41 | 液压冲孔机-GB893．1-86孔用弹性挡圈A型42.SLDPRT | 85.24K |
| 42 | 液压冲孔机-GB894．1-86轴用弹性挡圈A型20.SLDPRT | 86.54K |
| 43 | 液压冲孔机-GB／T276-94深沟球轴承6004-2RZ.SLDPRT | 582.50K |
| 44 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M10.SLDPRT | 159.06K |
| 45 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M12.SLDPRT | 151.96K |
| 46 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M14.SLDPRT | 152.21K |
| 47 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M16.SLDPRT | 138.47K |
| 48 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M5.SLDPRT | 121.10K |
| 49 | 液压冲孔机-GB／T6187-2000全金属六角法兰面锁紧螺母M6.SLDPRT | 121.89K |
| 50 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M10×30.SLDPRT | 130.13K |
| 51 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M10×40.SLDPRT | 127.07K |
| 52 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M12×60.SLDPRT | 123.22K |
| 53 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M14×50.SLDPRT | 126.25K |
| 54 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M16×60.SLDPRT | 129.04K |
| 55 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M4×16.SLDPRT | 128.41K |
| 56 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M5×35.SLDPRT | 121.58K |
| 57 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M6×20.SLDPRT | 130.50K |
| 58 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M6×25.SLDPRT | 113.35K |
| 59 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M6×85.SLDPRT | 102.44K |
| 60 | 液压冲孔机-GB／T70．1-2000内六角圆柱头螺钉M8×25.SLDPRT | 126.18K |
| 61 | 液压冲孔机-GB／T77-2000内六角平端紧定螺钉M8×16.SLDPRT | 105.24K |
| 62 | 液压冲孔机-JBT7919．3-1999锁紧螺母M12.SLDPRT | 157.05K |
| 63 | 液压冲孔机-JBT7919．3-1999锁紧螺母M40.SLDPRT | 163.01K |
| 64 | 液压冲孔机-滑道侧板.SLDPRT | 66.48K |
| 65 | 液压冲孔机-滑道底板.SLDPRT | 143.17K |
| 66 | 液压冲孔机-滑道组件.SLDASM | 66.50K |
| 67 | 液压冲孔机-滑道组件.SLDDRW | 137.14K |
| 68 | PerformanceLog.txt | 54B |
| 69 | 液压冲孔机-移动刀具座底板.SLDPRT | 111.86K |
| 70 | 液压冲孔机-移动刀具座链接柱.SLDPRT | 93.52K |
| 71 | 液压冲孔机-移动刀具座顶板.SLDPRT | 186.32K |
| 72 | 液压冲孔机-移动刀具组件-静应力分析1.BD2 | 233.16K |
| 73 | 液压冲孔机-移动刀具组件-静应力分析1.BDF | 168.39K |
| 74 | 液压冲孔机-移动刀具组件-静应力分析1.CWR | 118.16M |
| 75 | 液压冲孔机-移动刀具组件-静应力分析1.gsz | 201B |
| 76 | 液压冲孔机-移动刀具组件-静应力分析1.LOG | 162B |
| 77 | 液压冲孔机-移动刀具组件-静应力分析1.MFC | 569B |
| 78 | 液压冲孔机-移动刀具组件-静应力分析1.SL4 | 6.25K |
| 79 | 液压冲孔机-移动刀具组件.SLDASM | 174.00K |
| 80 | 液压冲孔机-移动刀具组件.SLDDRW | 177.51K |
| 81 | 液压冲孔机-SDMESDMF35-滑动轴承.SLDPRT | 207.12K |
| 82 | 液压冲孔机-上料导轨底座1.SLDPRT | 87.51K |
| 83 | 液压冲孔机-上料导轨滑块1.SLDPRT | 116.31K |
| 84 | 液压冲孔机-不锈钢管1.SLDPRT | 112.45K |
| 85 | 液压冲孔机-冲孔刀.SLDPRT | 185.19K |
| 86 | 液压冲孔机-刀具固定座.SLDPRT | 174.89K |
| 87 | 液压冲孔机-加工右夹具L型模具.SLDPRT | 154.60K |
| 88 | 液压冲孔机-加工左夹具L型模具.SLDPRT | 125.06K |
| 89 | 液压冲孔机-圆柱导轨1.SLDPRT | 79.55K |
| 90 | 液压冲孔机-大圆柱齿轮80×2.SLDPRT | 968.37K |
| 91 | 液压冲孔机-小圆柱齿轮40×2.SLDPRT | 359.51K |
| 92 | 液压冲孔机-油缸连接盘.SLDPRT | 141.31K |
| 93 | 液压冲孔机-活动连杆1.SLDPRT | 96.69K |
| 94 | 液压冲孔机-活动连杆2.SLDPRT | 98.15K |
| 95 | 液压冲孔机-活动连杆连接轴1.SLDPRT | 109.47K |
| 96 | 液压冲孔机-活动连杆连接轴2.SLDPRT | 111.25K |
| 97 | 液压冲孔机-电控箱.SLDPRT | 186.57K |
| 98 | 液压冲孔机-送料伺服电机.SLDPRT | 229.72K |
| 99 | 液压冲孔机-送料减速器.SLDPRT | 125.94K |
| 100 | 液压冲孔机-送料推杆.SLDPRT | 125.69K |
| 101 | 液压冲孔机-送料推杆轴.SLDPRT | 113.60K |
| 102 | 液压冲孔机-锁紧套1.SLDPRT | 173.05K |
| 103 | 液压冲孔机大齿轮滑动轴1.SLDPRT | 181.49K |
| 104 | 液压冲孔机大齿轮滑动轴2.SLDPRT | 94.38K |
| 105 | 液压冲孔机-送料往复底板.SLDPRT | 93.48K |
| 106 | 液压冲孔机-送料往复板推料杆安装座.SLDPRT | 103.01K |
| 107 | 液压冲孔机-送料往复板活动杆2安装座.SLDPRT | 102.77K |
| 108 | 液压冲孔机-送料往复板组件.SLDASM | 97.56K |
| 109 | 液压冲孔机-送料架体大齿轮回转轴1.SLDPRT | 120.38K |
| 110 | 液压冲孔机-送料架体底板.SLDPRT | 64.95K |
| 111 | 液压冲孔机-送料架体横梁1.SLDPRT | 79.19K |
| 112 | 液压冲孔机-送料架体滑动底座安装板.SLDPRT | 103.40K |
| 113 | 液压冲孔机-送料架体物料组件安装板.SLDPRT | 78.65K |
| 114 | 液压冲孔机-送料架体物料限位板.SLDPRT | 65.05K |
| 115 | 液压冲孔机-送料架体物料限位板2.SLDPRT | 67.77K |
| 116 | 液压冲孔机-送料架体电机齿轮安装板.SLDPRT | 99.78K |
| 117 | 液压冲孔机-送料架体电机齿轮安装板加强板.SLDPRT | 64.29K |
| 118 | 液压冲孔机-送料架体竖梁1.SLDPRT | 83.46K |
| 119 | 液压冲孔机-送料架体纵梁1.SLDPRT | 90.77K |
| 120 | 液压冲孔机-送料架体组件.SLDASM | 203.46K |
| 121 | 液压冲孔机-送料架体组件.SLDDRW | 218.27K |
| 122 | 液压冲孔机-送料架体长连杆回转轴1.SLDPRT | 102.96K |
| 123 | 液压冲孔机-送料架体顶板.SLDPRT | 93.26K |
| 124 | 1.png | 386.07K |
| 125 | 10.png | 96.05K |
| 126 | 2.png | 452.66K |
| 127 | 29.png | 217.72K |
| 128 | 3.png | 266.29K |
| 129 | 36.png | 223.22K |
| 130 | 4.png | 259.23K |
| 131 | 5.png | 115.52K |
| 132 | 6.png | 224.24K |
| 133 | 7.png | 94.62K |
| 134 | 8.png | 298.91K |
| 135 | 9.png | 168.14K |
此图纸下载需要2750金币
立即下载
发布者
机械与液压（原创） +V:13122291832
创作: 682
粉丝: 78
加入时间：2023-10-23
模型信息
图纸ID：2283843
图纸格式：dwg,sldasm,slddrw,sldprt
文件大小：99.94M
所需金币：2750
上传时间：2025-06-18 22:59:38
是否可编辑：可修改，包括参数
软件版本：SOLIDWORKS 2024
标签
图纸简介

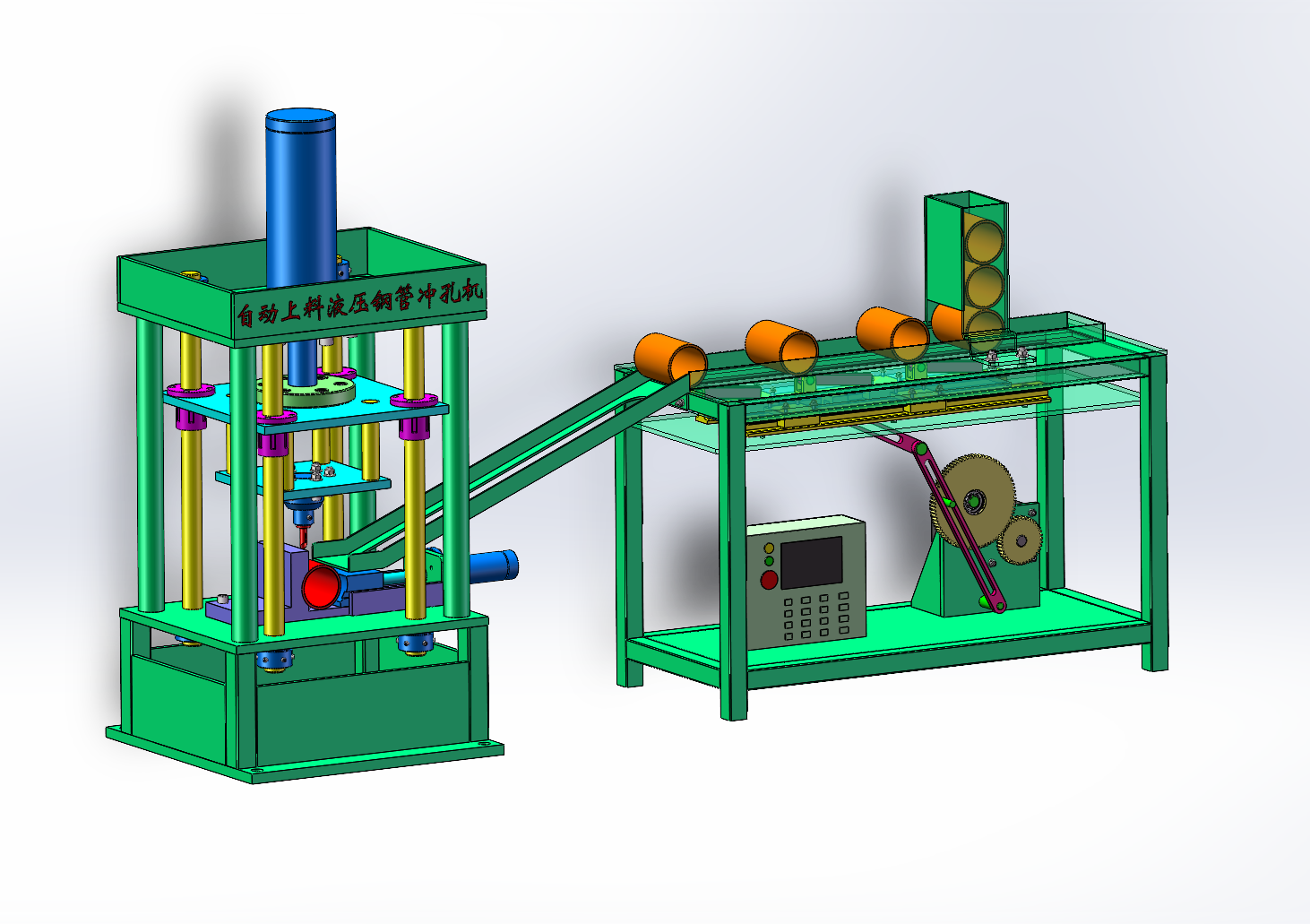

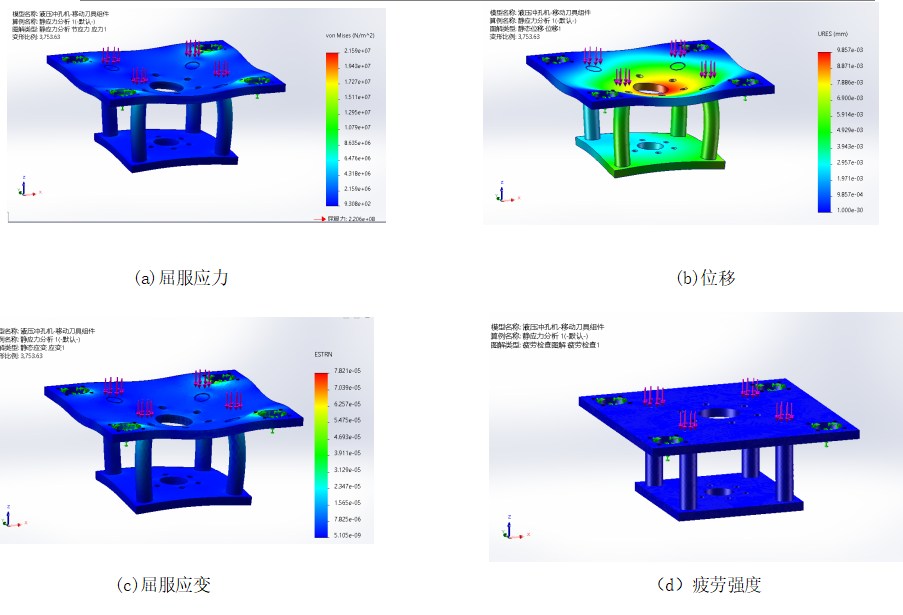

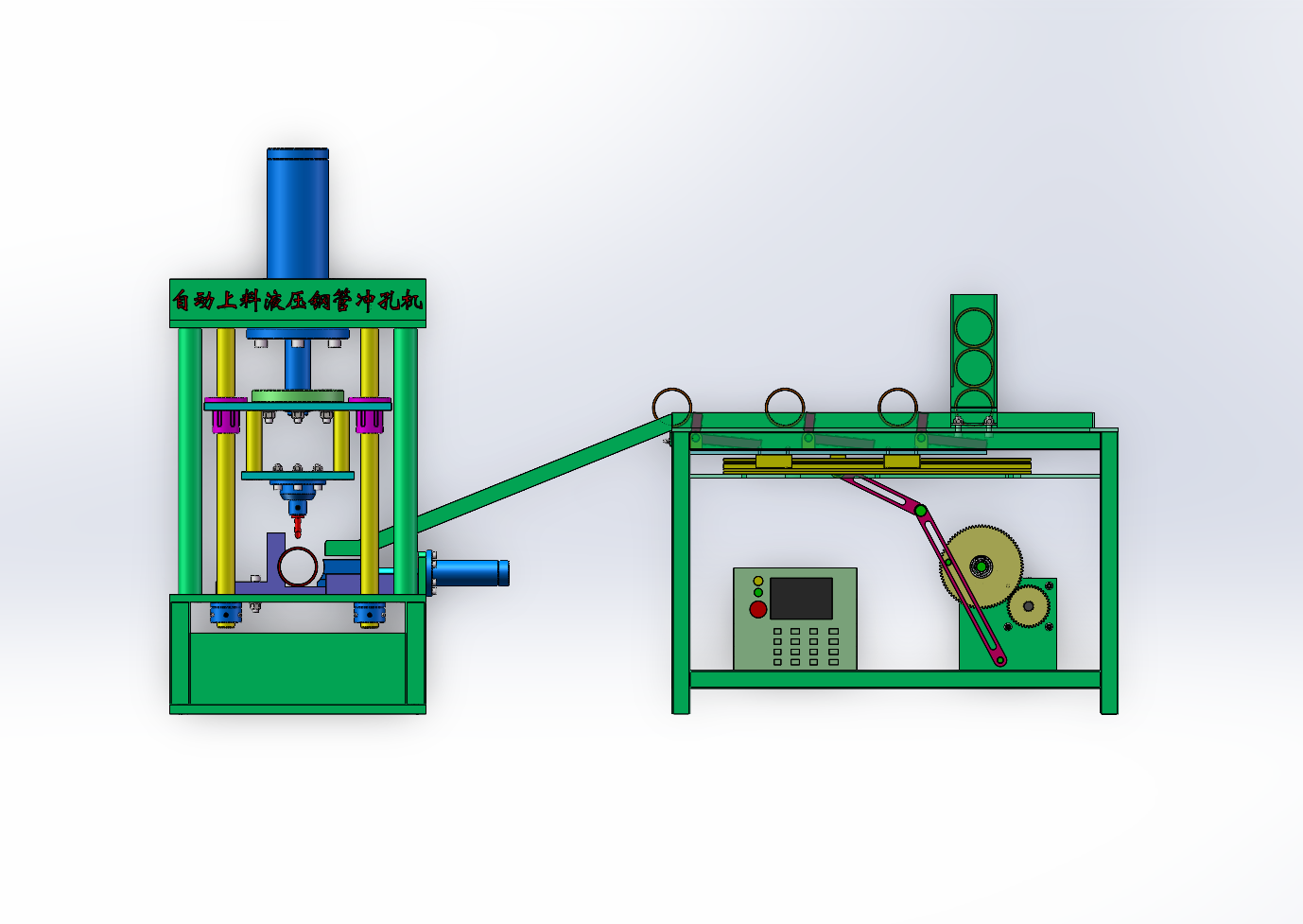

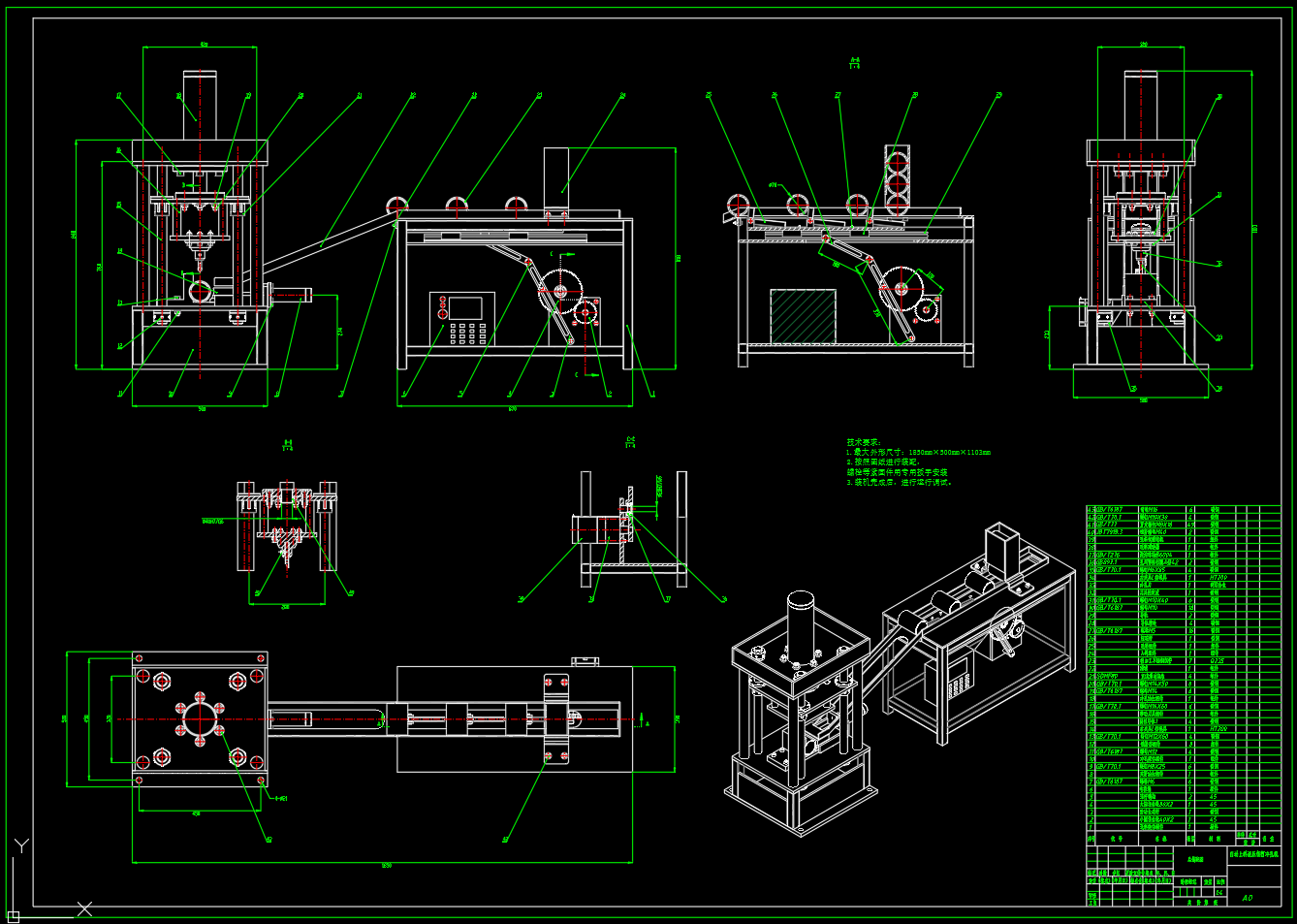

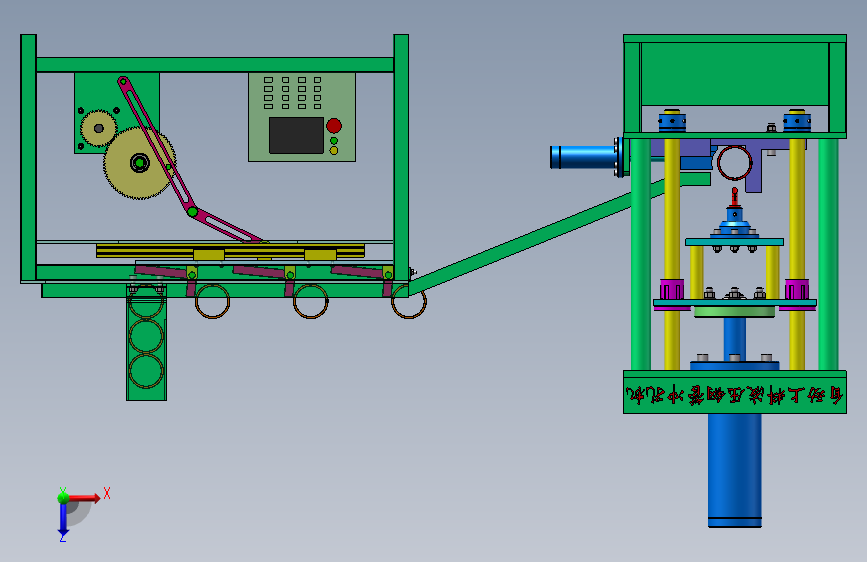

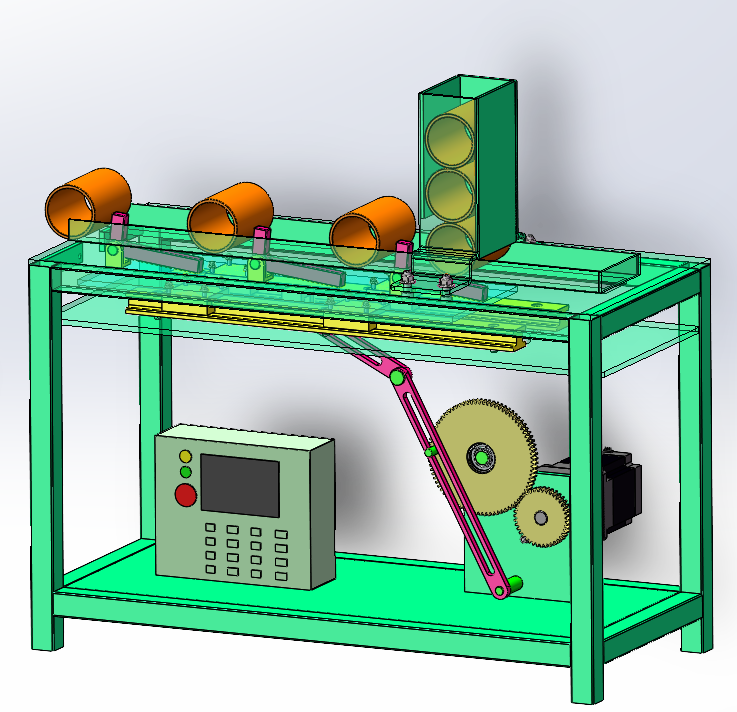

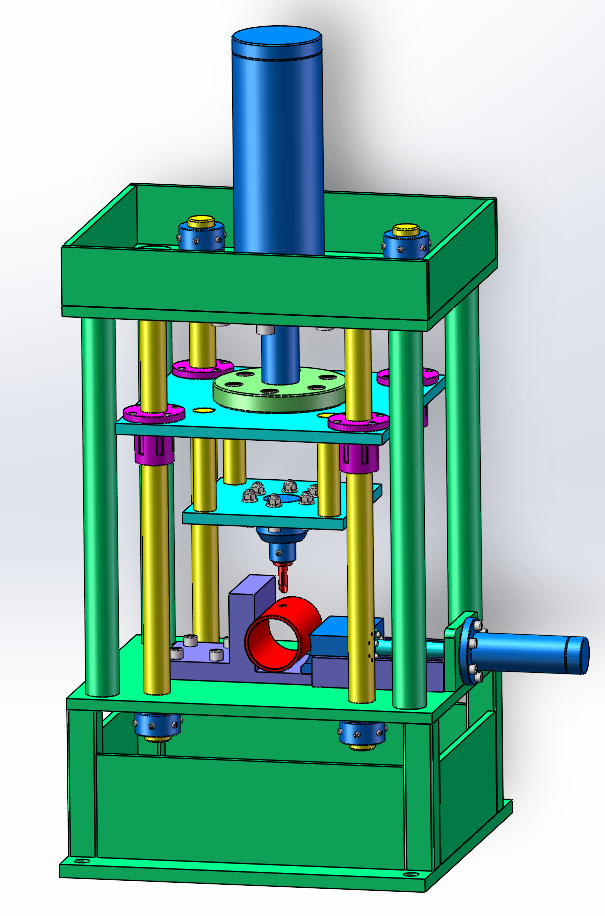

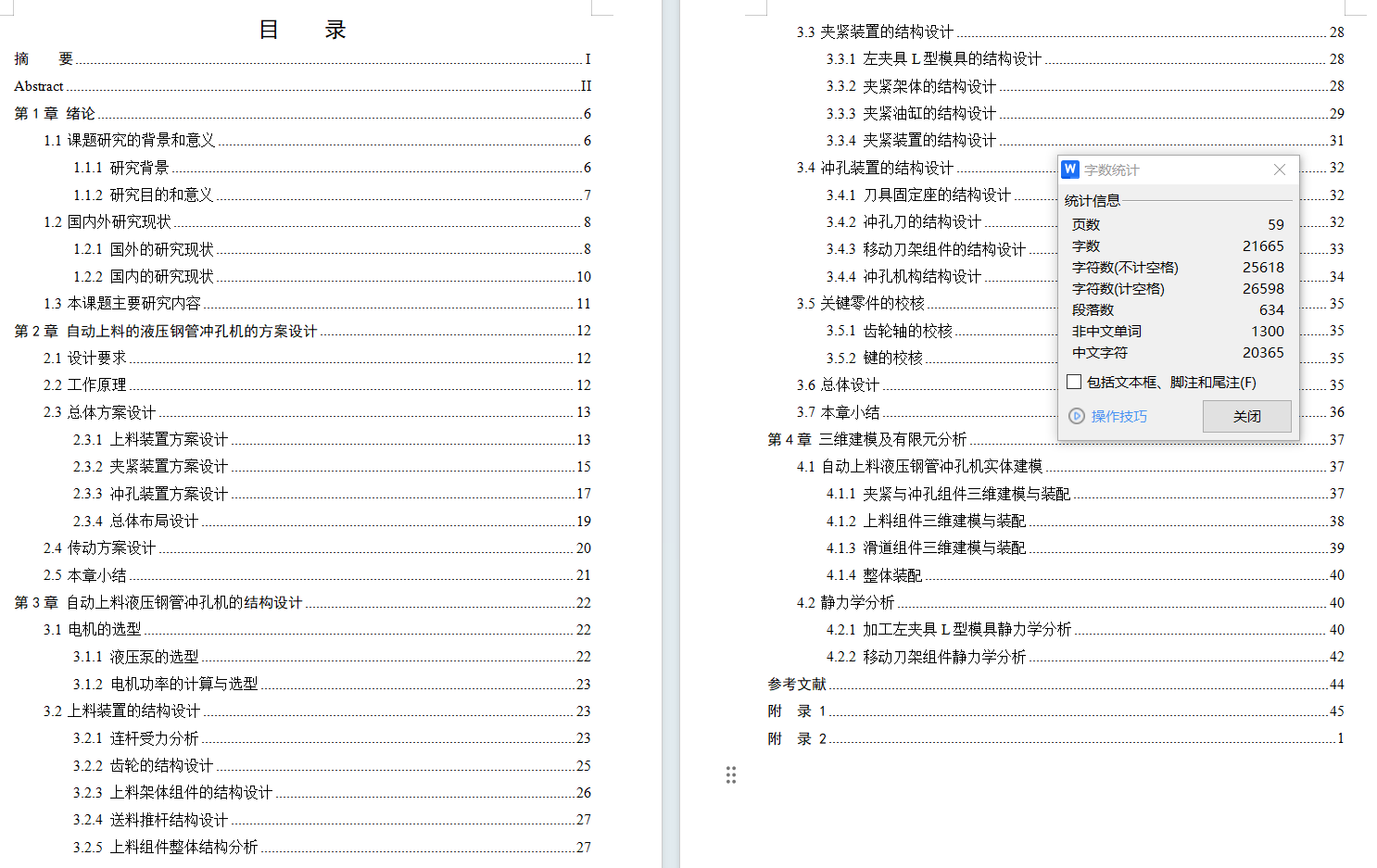

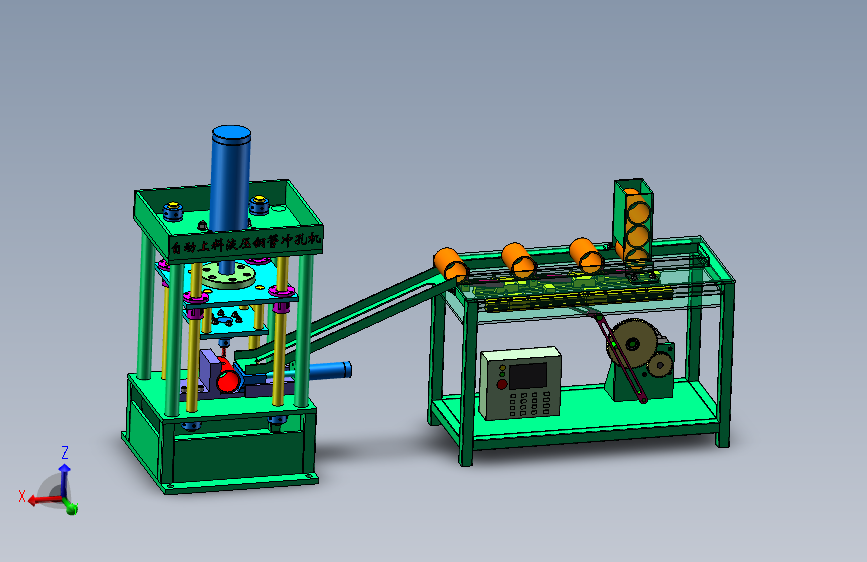

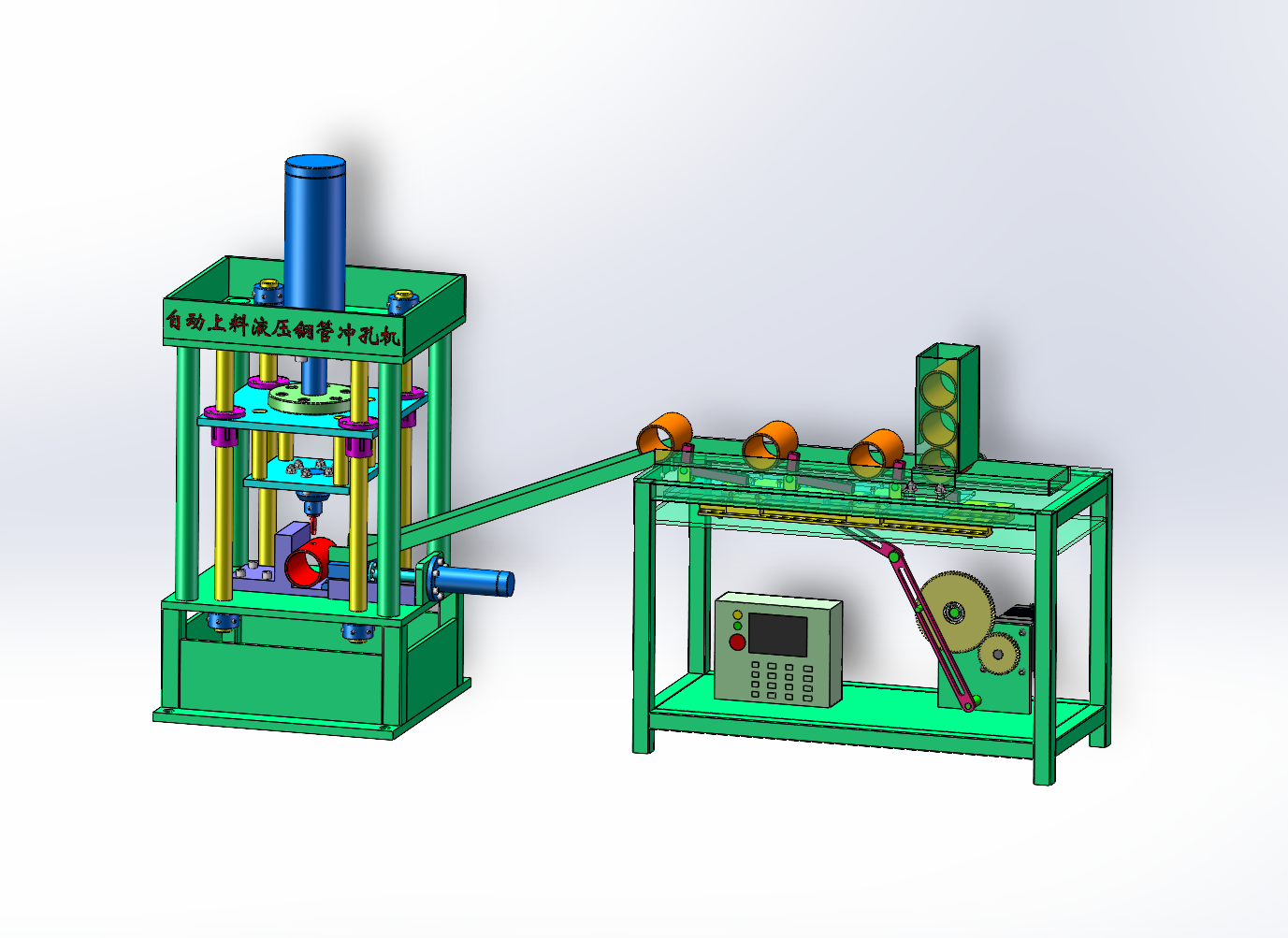

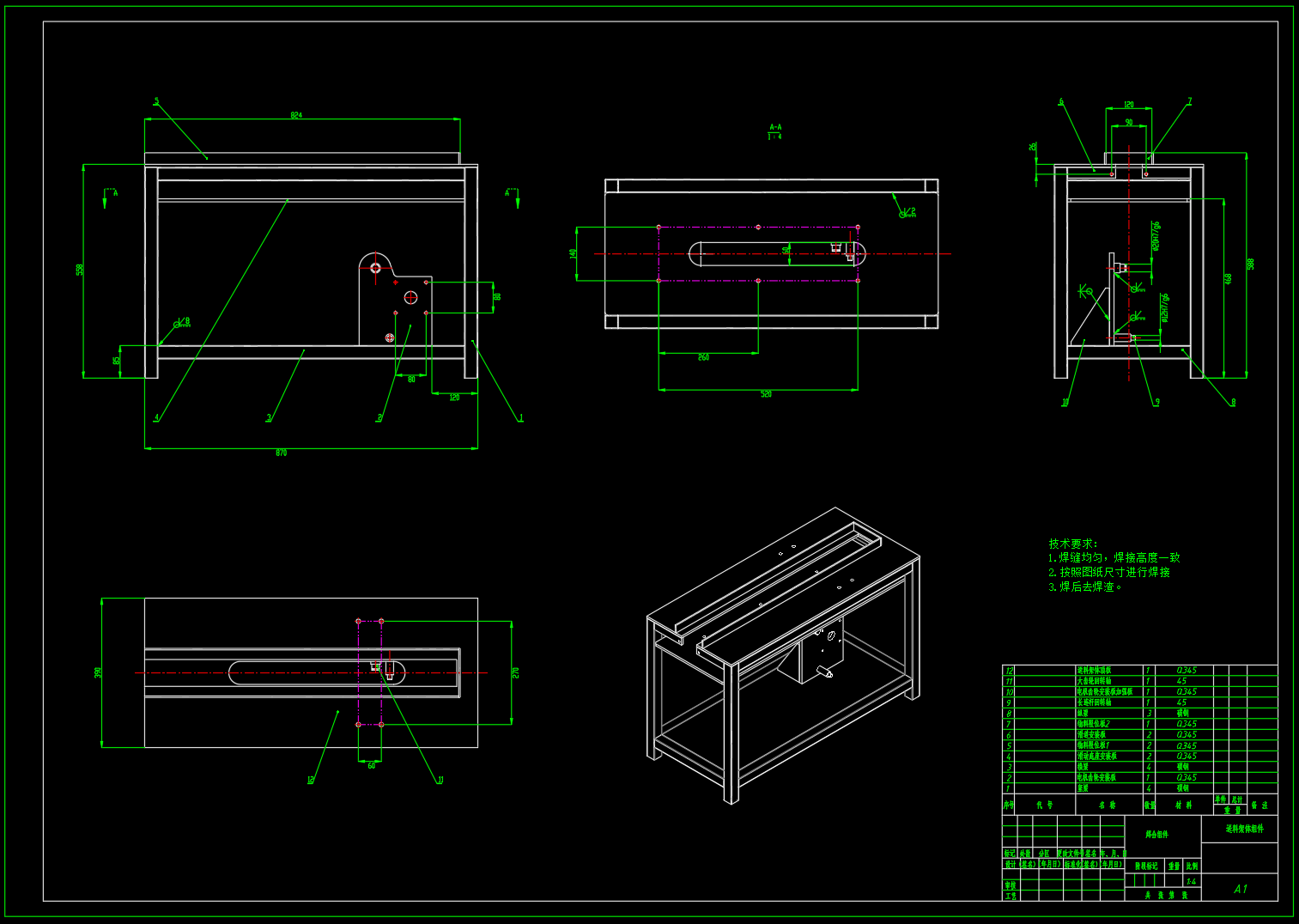

自动上料液压钢管冲孔机，包含整机三维SW2024设计，包含二维CAD总装配图，液压系统原理图，冲孔油缸组件，架体组件等11张CAD图纸，包含设计计算书，包含有限元分析。基本参数：冲孔直径φ12mm，冲孔力20KN。
版权说明
用户在本站上传的作品如侵犯到您的权益，请与本站管理员联系删除。用户在本站下载的原创作品，只拥有作品的使用权，著作权归原作者所有，未经合法授权，用户不得以任何形式发布、传播、复制、转售该作品。
作者其它图纸 查看更多
0.png)
0.png)
0.png)
0.png)
0.jpg)
0.jpg)
0.png)
0.png)
AI渲染-将平面图渲染为真实效果图
原图
渲染图
正在渲染中，请稍候...
QQ在线客服
官方QQ群
