钻镗组合机床液压系统F=30KN（CAD+说明书）（ID:1814104）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17374434728135.zip | 2.25M |
| 2 | 1.png | 53.49K |
| 3 | 2.png | 26.55K |
| 4 | 3.png | 131.15K |
| 5 | 4.png | 88.13K |
| 6 | 5.png | 37.38K |

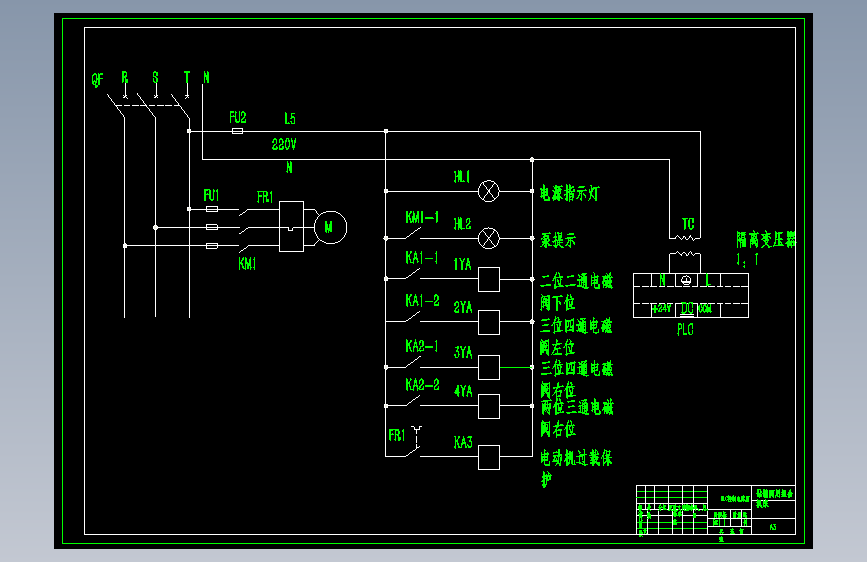

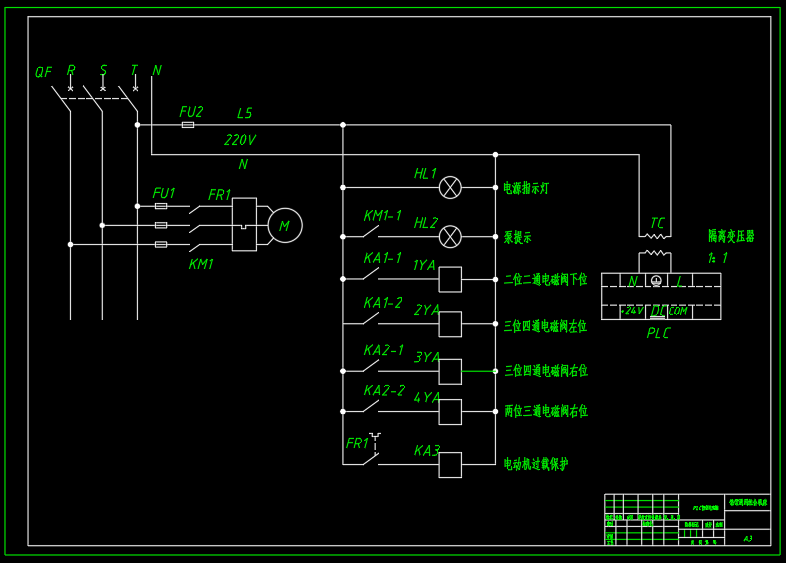

| 7 | 钻镗两用组合机床PLC控制电路图-A3.dwg | 120.02K |

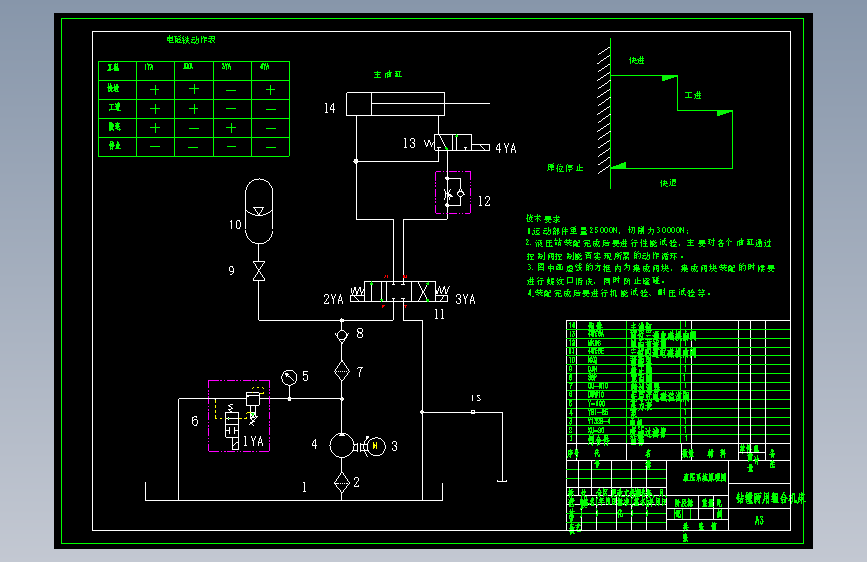

| 8 | 钻镗两用组合机床液压系统设计-A3.dwg | 155.52K |
| 9 | 钻镗两用组合机床液压系统设计说明书.docx | 1.56M |

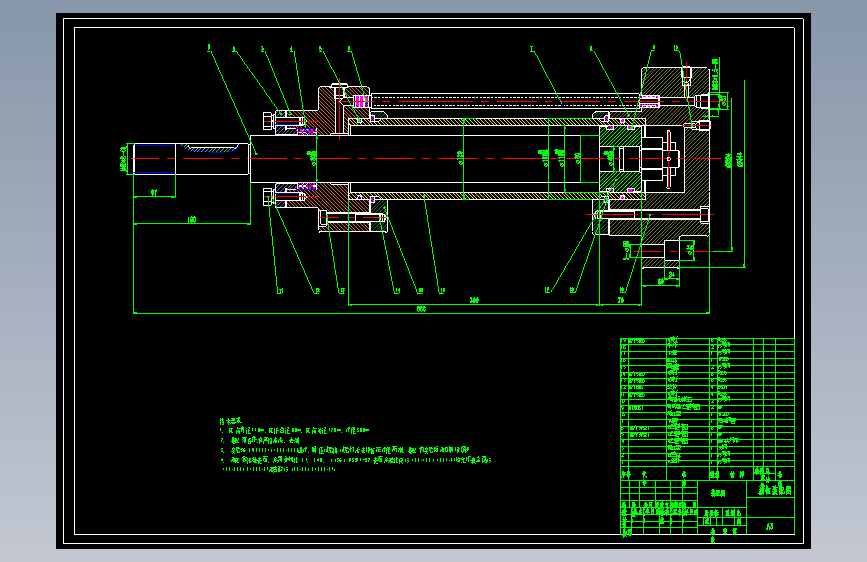

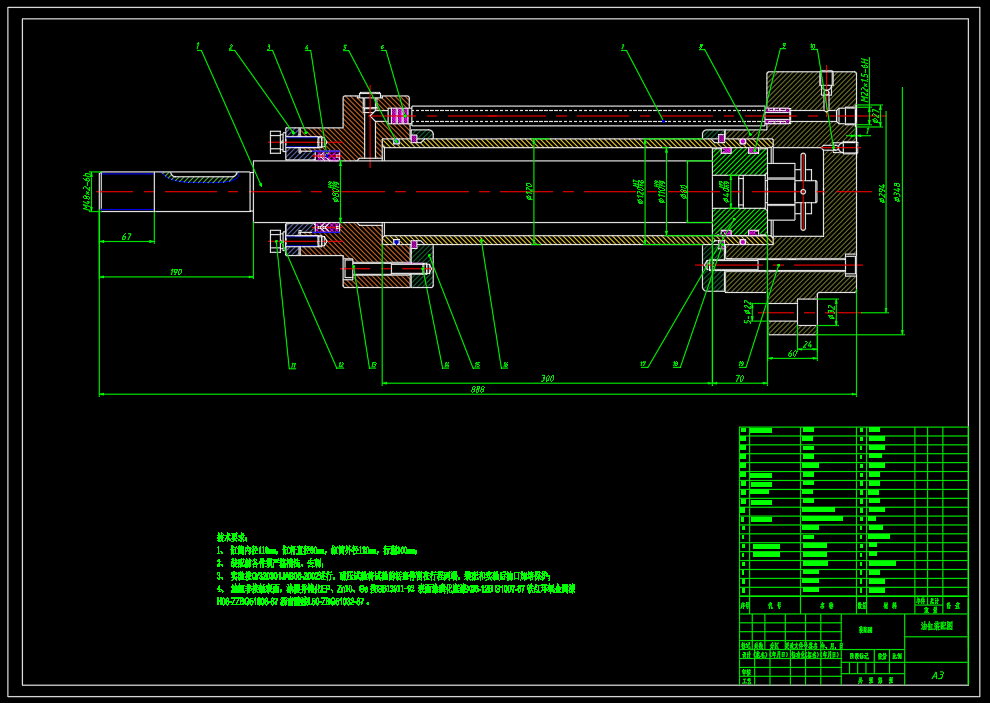

| 10 | 钻镗两用组合机床液压缸装配图-A3.dwg | 202.66K |

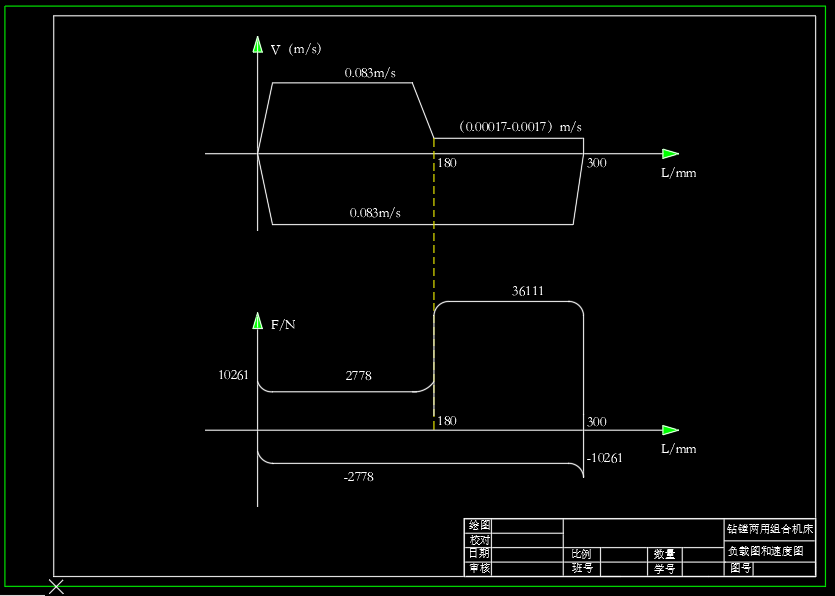

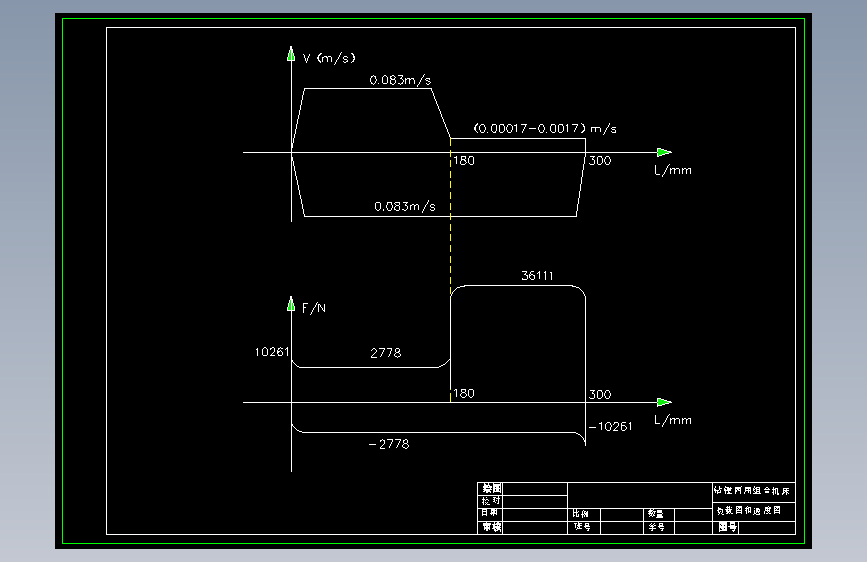

| 11 | 钻镗两用组合机床负载图和速度图-A3.dwg | 180.12K |
此图纸下载需要400金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 591
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.31M
所需金币：400
上传时间：2025-01-21 15:11:14
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

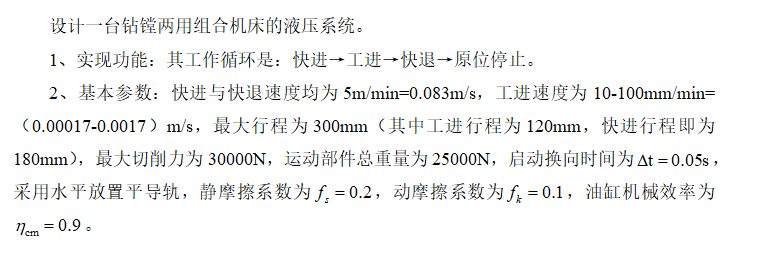

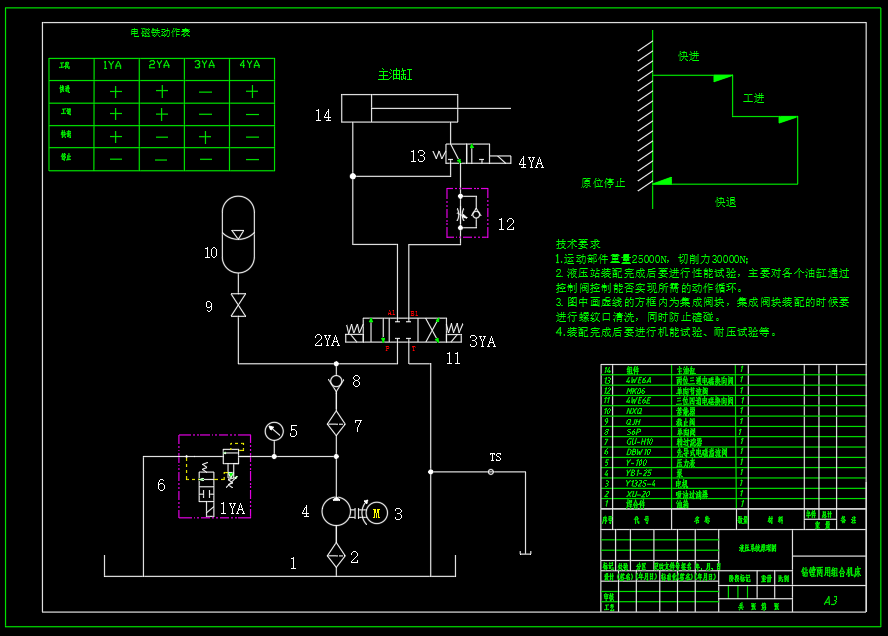

钻镗组合机床液压系统，包含液压系统原理图，液压缸装配图，速度和负载图，电气控制原理图，设计计算书等。 1、实现功能：其工作循环是：快进→工进→快退→原位停止。 2、基本参数：快进与快退速度均为5m/min=0.083m/s，工进速度为10-100mm/min=（0.00017-0.0017）m/s，最大行程为300mm（其中工进行程为120mm，快进行程即为180mm），最大切削力为30000N，运动部件总重量为25000N，启动换向时间为0.05，采用水平放置平导轨，静摩擦系数为0.2，动摩擦系数为0.1，油缸机械效率为0.9。
