专用钻床的液压系统设计（ID:1522442）
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17236106141098.zip | 2.36M |
| 2 | 1.png | 29.43K |
| 3 | 2.png | 13.57K |
| 4 | 3.png | 10.03K |
| 5 | 4.png | 12.07K |
| 6 | 5.png | 17.25K |
| 7 | 专用钻床液压系统设计-A3.dwg | 150.91K |
| 8 | 专用钻床液压系统设计说明书.docx | 1.87M |
| 9 | 油缸装配-A1.dwg | 222.05K |
| 10 | 液压缸工况图-A3.dwg | 158.08K |
| 11 | 负载图和速度图-A3.dwg | 165.25K |
此图纸下载需要350金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 604
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.41M
所需金币：350
上传时间：2024-08-14 12:43:52
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
钻床
液压系统
图纸简介

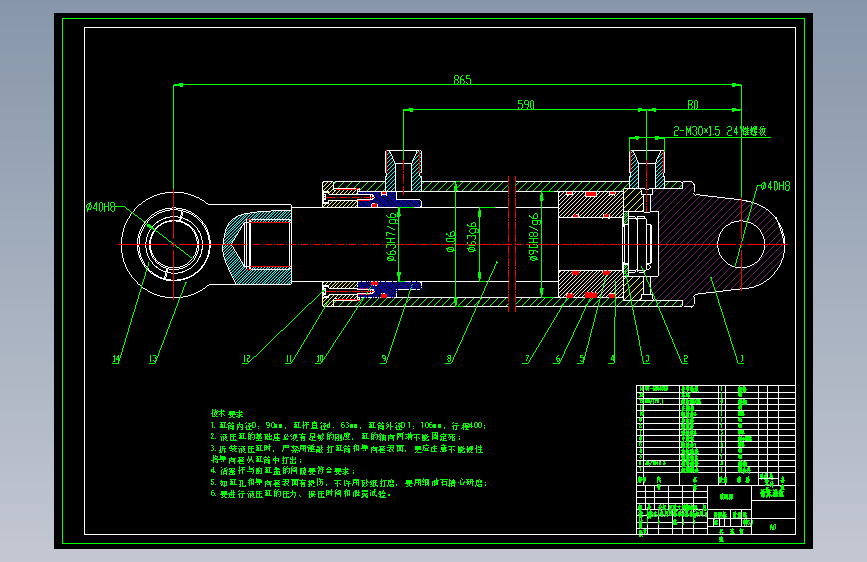

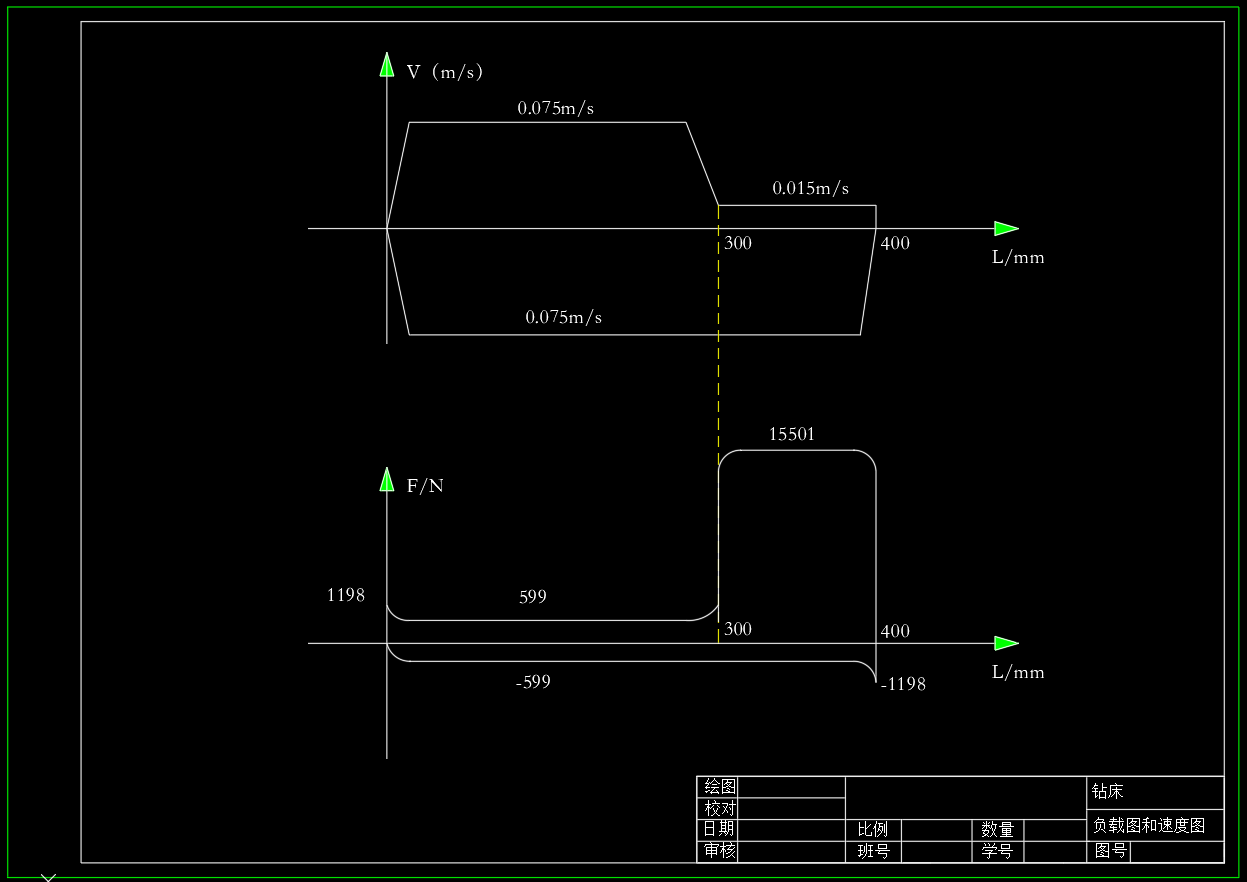

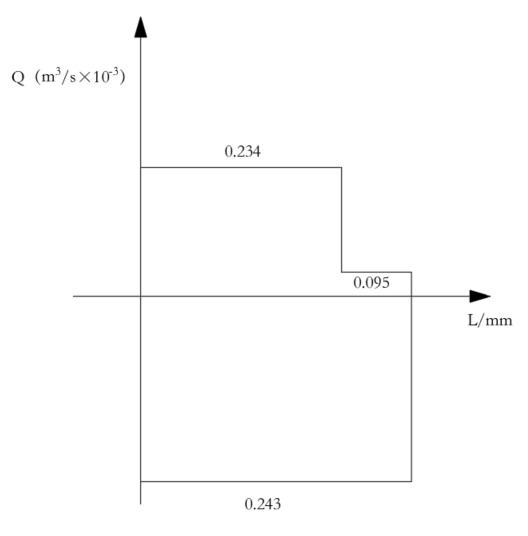

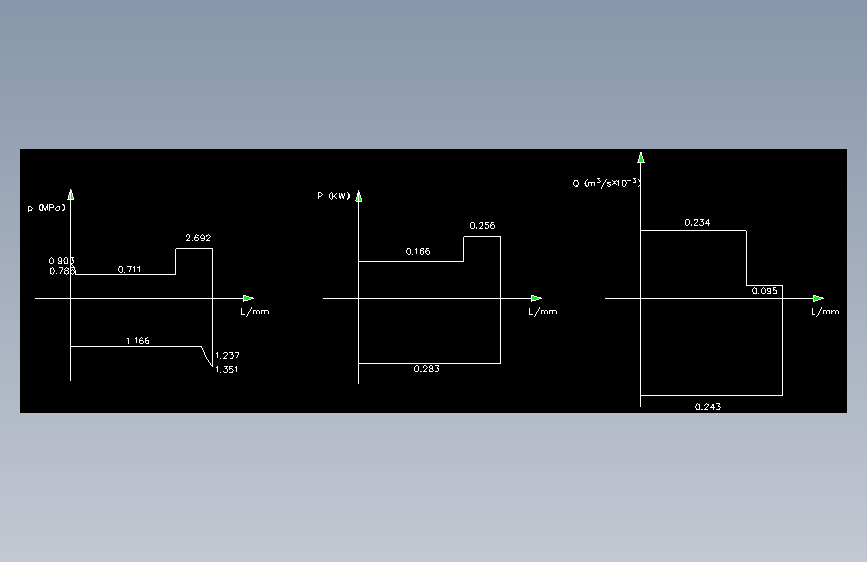

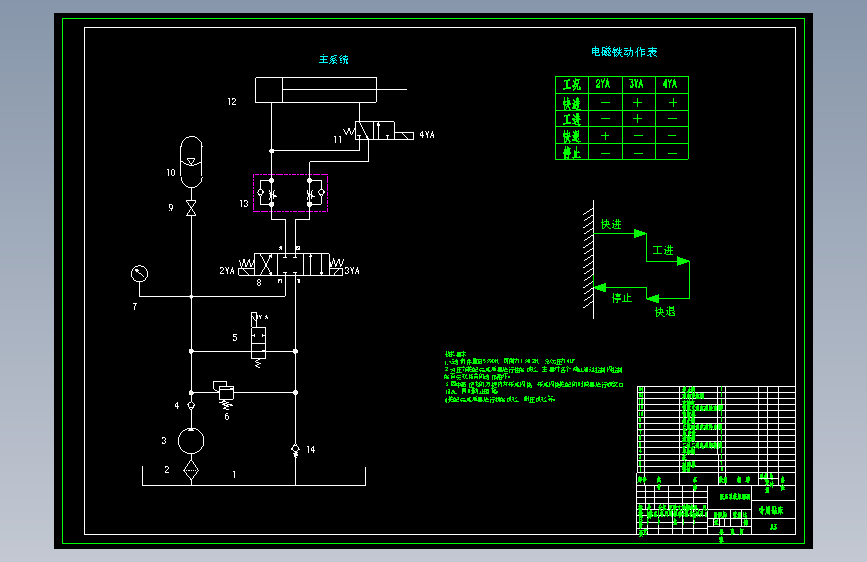

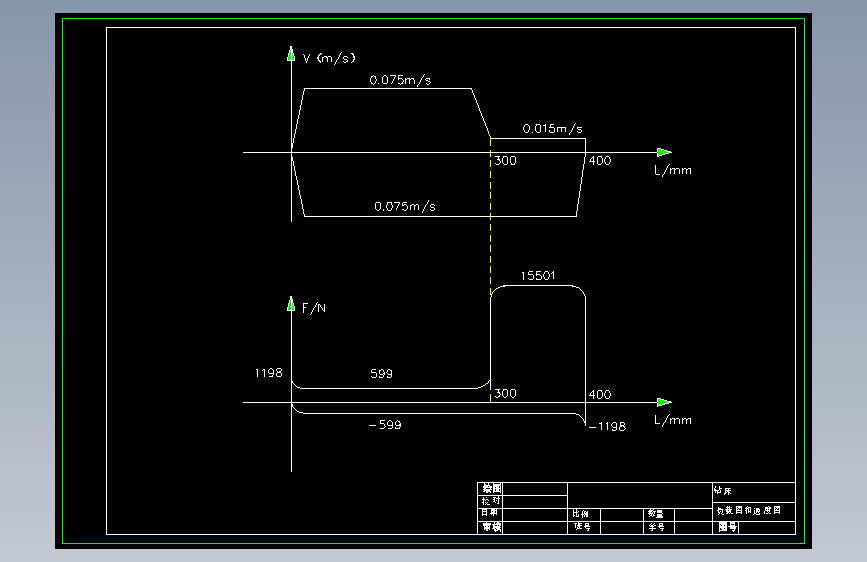

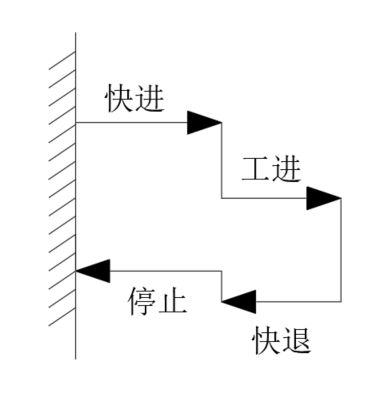

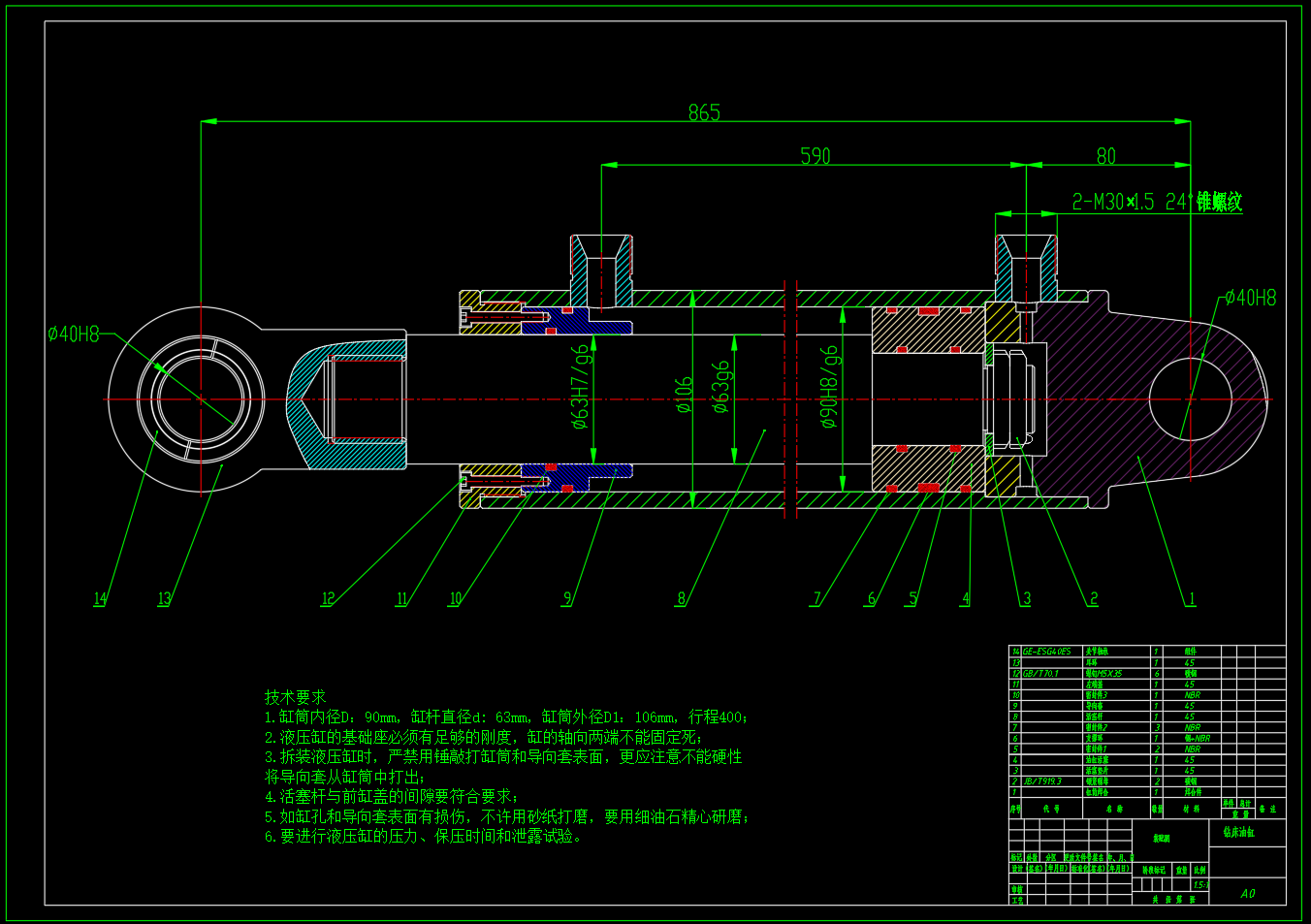

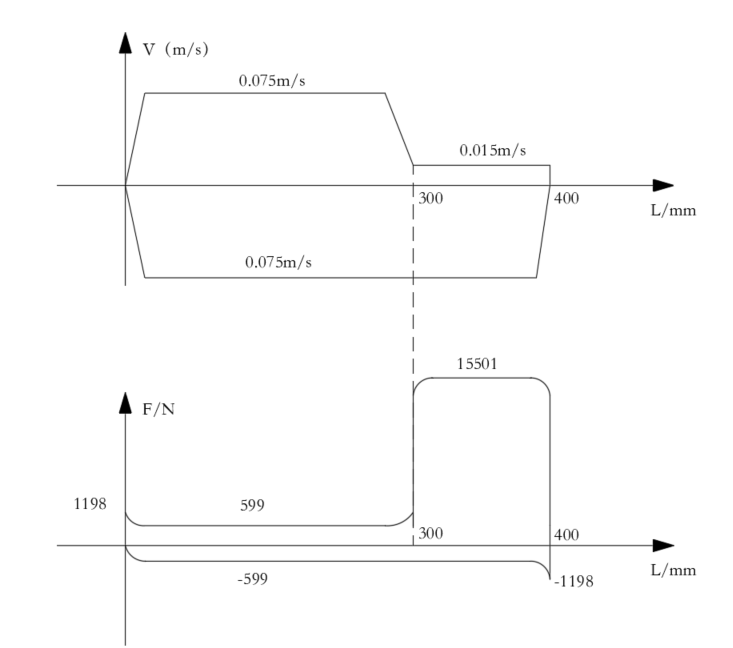

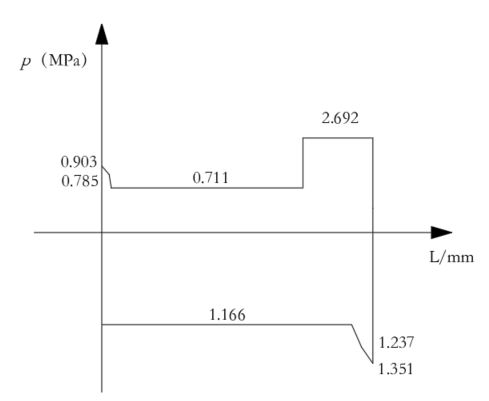

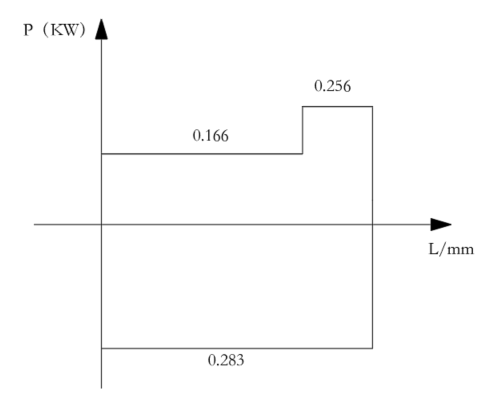

（1）实现功能：工作台快进——工进——快退——停止的工作循环 （2）基本参数：切削负载力13412N，工作台运动部件重力5390N，工作台快进、快退速度为0.075m/s，工作台工进速度为0.001-0.017m/s，取0.015，工作台快进行程300mm，工作台液压缸工进行程100mm，导轨面的静摩擦系数0.2，导轨面动摩擦系数0.1，工作台启动时间（加减速时间）0.2s：，液压缸机械效率为0.9。
