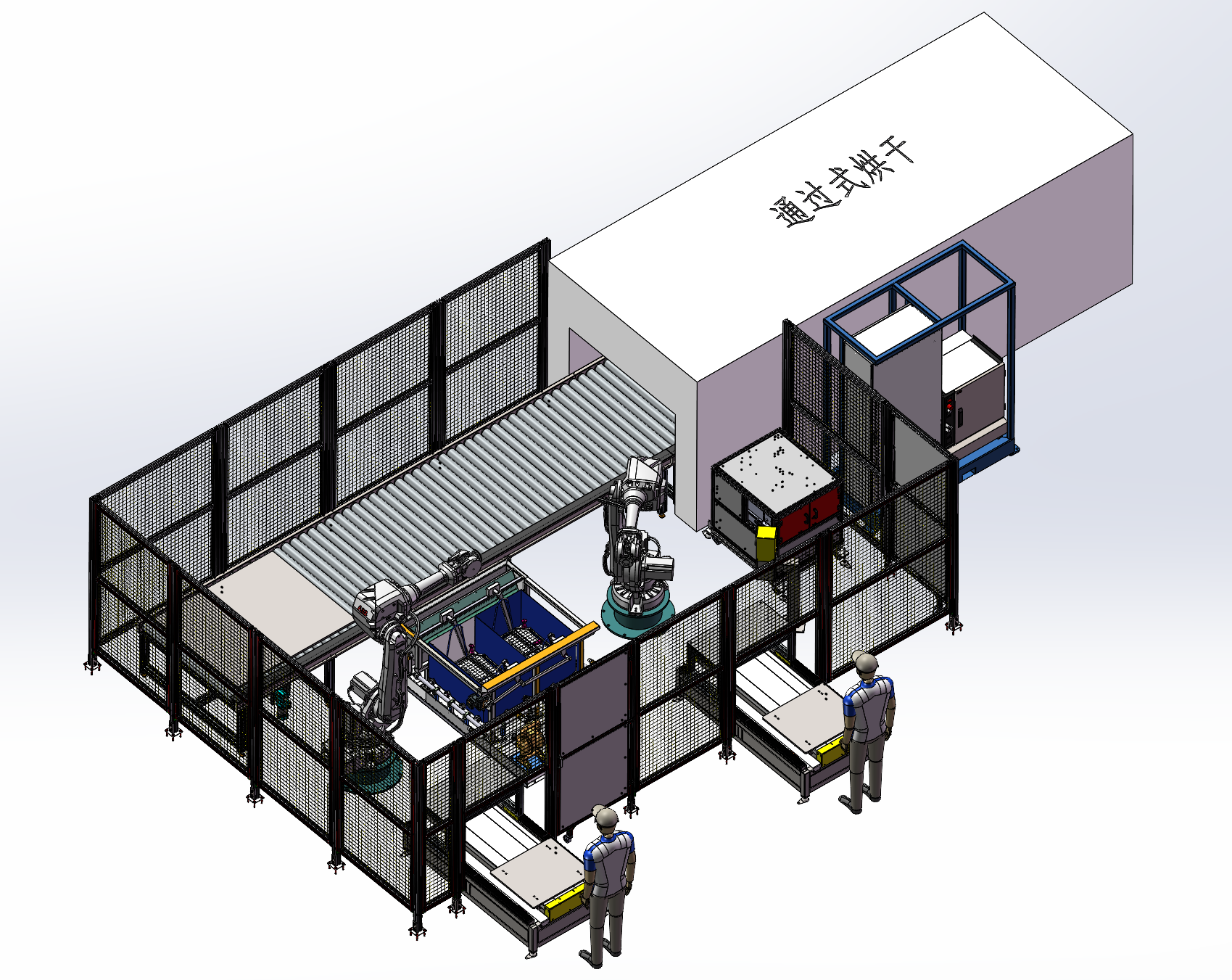

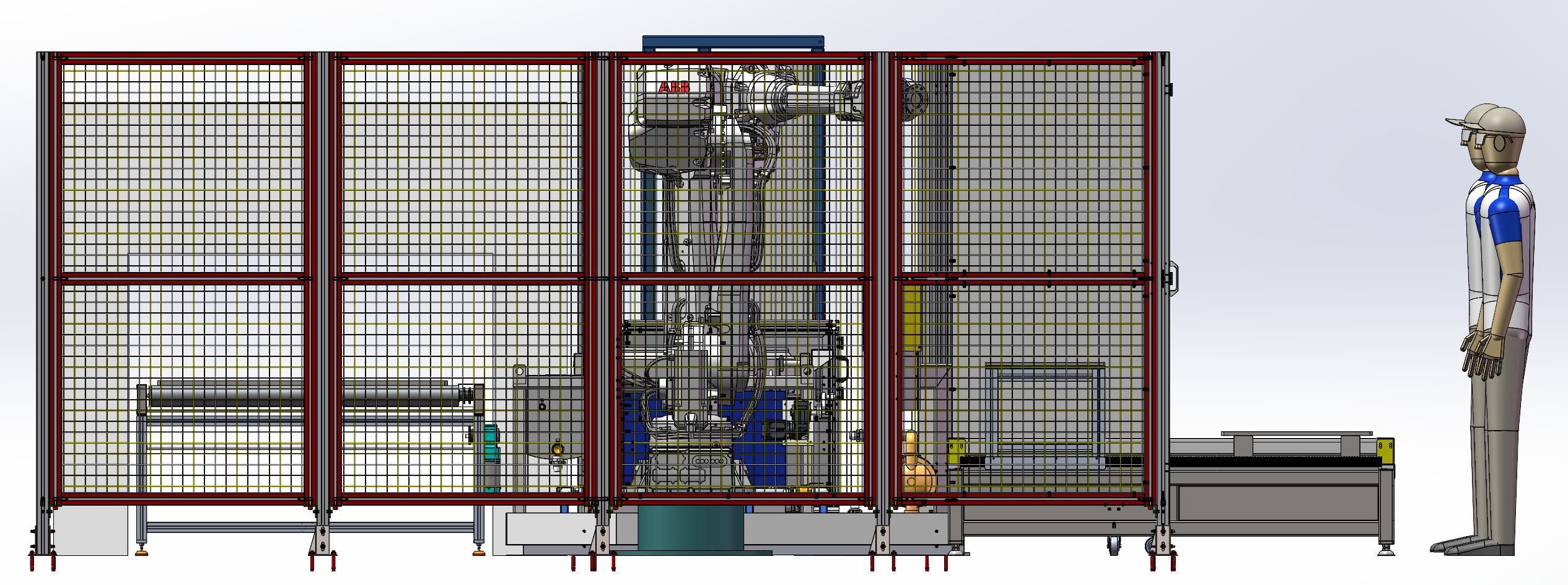

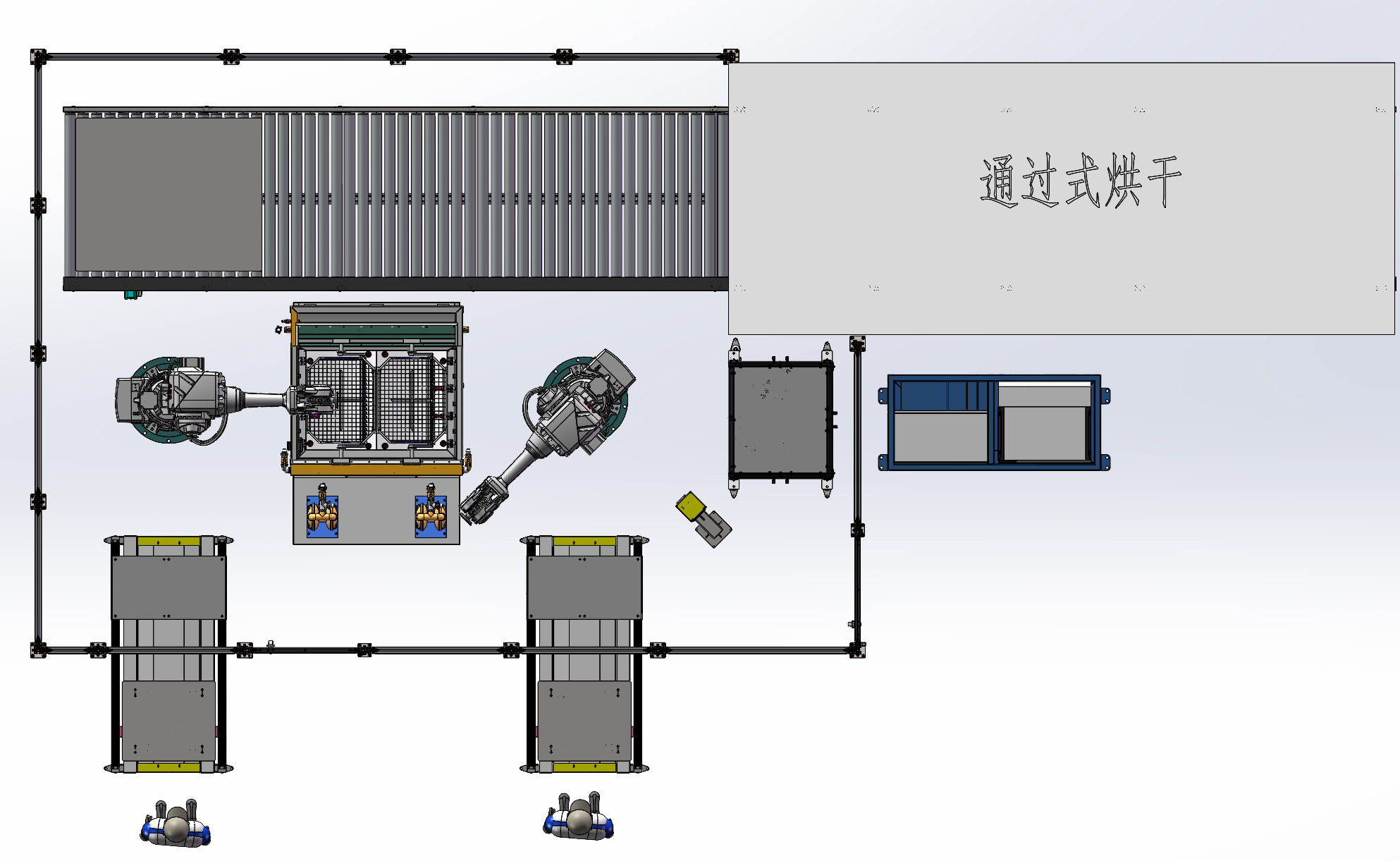

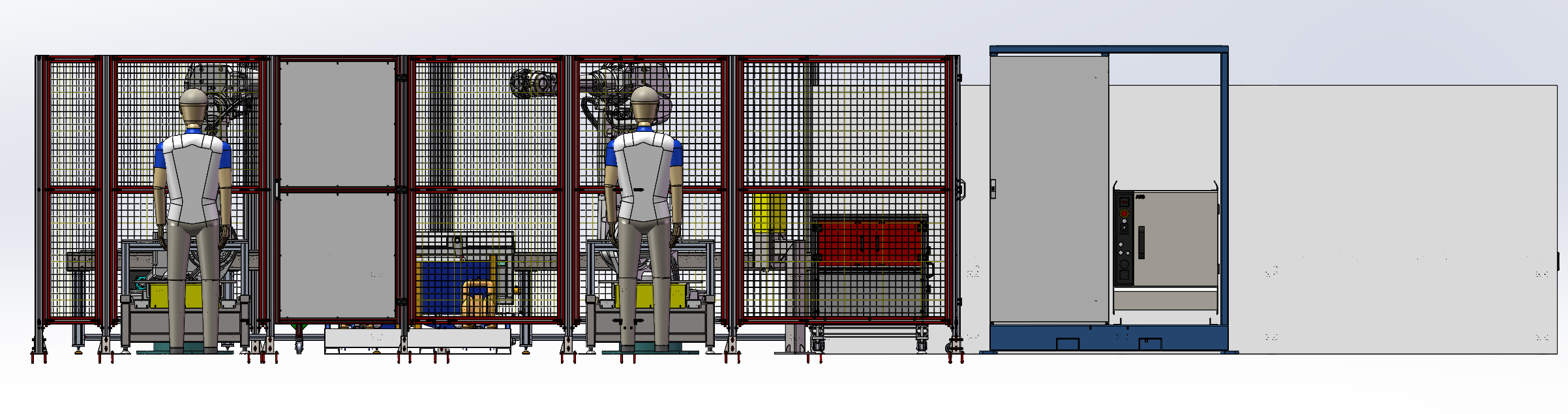

双机器人自动化浸涂项目
（ID:1815408）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 双机器人自动化浸涂项目.x_t | 194.83M |
此图纸下载需要130金币
立即下载
发布者
模型信息
图纸ID：1815408
图纸格式：x_t
文件大小：47.22M
所需金币：130
上传时间：2025-01-21 16:47:45
是否可编辑：可修改，不包括参数
软件版本：Parasolid
标签
图纸简介
1、开机检查，确保设备处于正常状态；

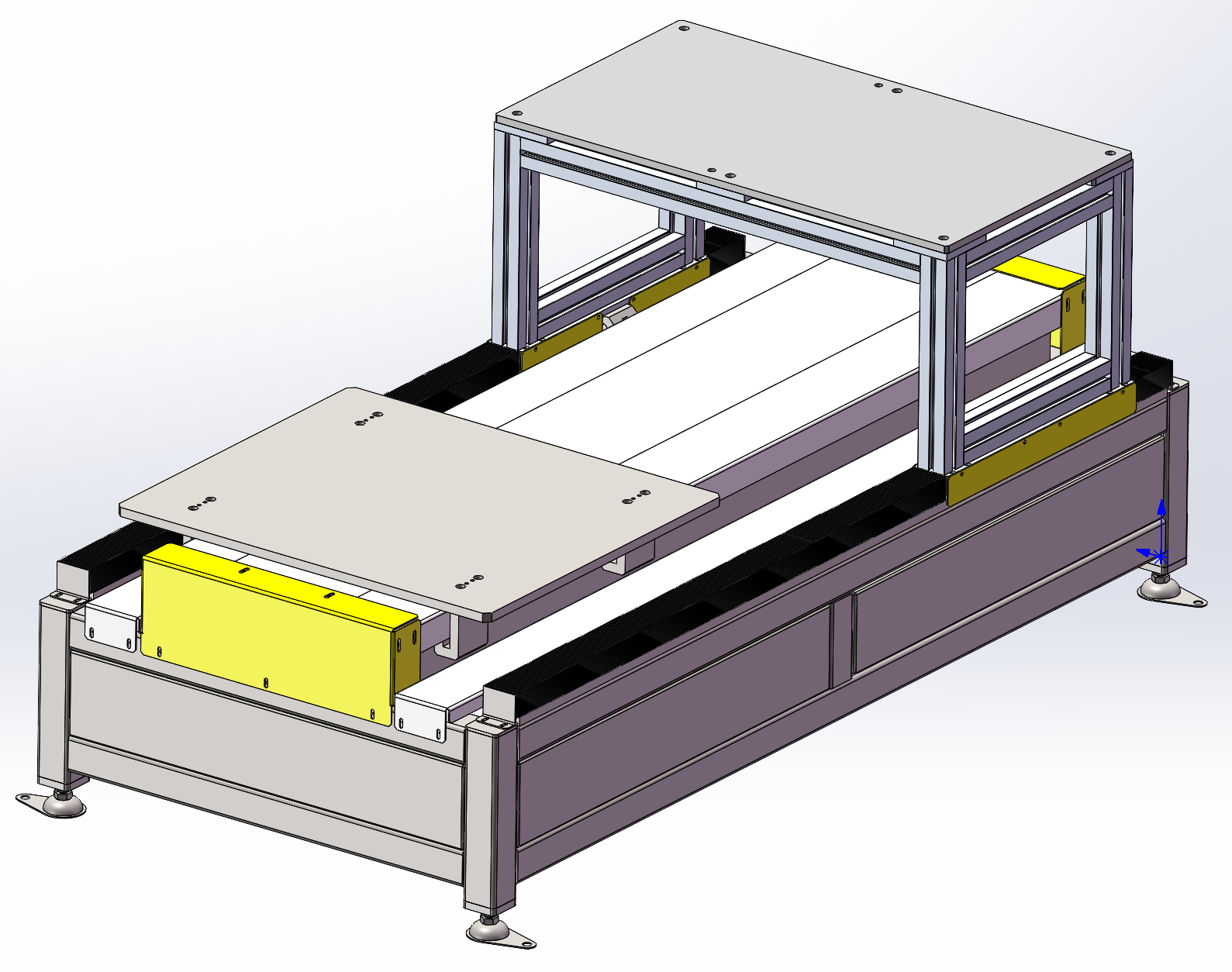

2、人工将砂芯BCDEF在滑台工装处组装好，并按确认按钮，滑台将产品输送至机器人R1工作区域；
3、机器人R1从滑台工装治具上抓取组装后的砂芯，到浸涂池中浸涂；
4、浸涂完毕后，机器人沥干后，放件至进入烘干炉输送线托盘治具上；
5、于此同时，人工将砂芯A放置到另一套上下滑台工装治具上；
6、滑台将砂芯输送至机器人R2工作区域；

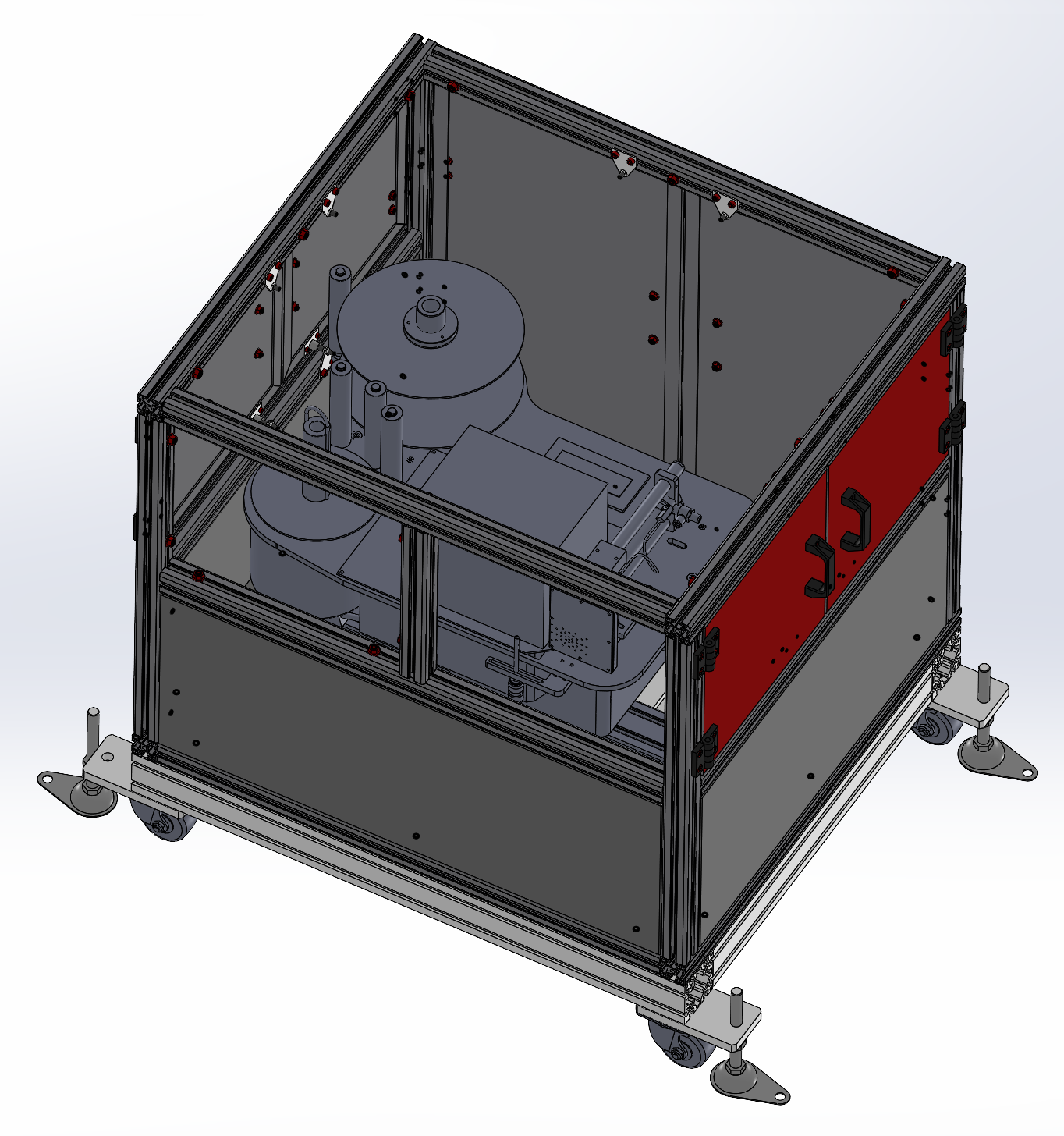

7、机器人R2从滑台上抓取砂芯A，先到自动贴标机上贴标；
8、贴标完成后，再到激光打标机处进行打标；
9、打标完成后，机器人抓件至浸涂池中浸涂；
10浸涂完毕后，机器人沥干，再放件至进入烘干炉输送线托盘治具上；
