卧式单面多轴钻孔组合机床液压系统（CAD+说明书）（ID:1824869）
0.png)
0.png)
0.png)
0.png)
0.png)
| # | 文件名称 | 文件大小 |
|---|---|---|
| 1 | 17375256527813.zip | 2.56M |
| 2 | 1.png | 35.07K |
| 3 | 2.png | 82.77K |
| 4 | 3.png | 20.11K |
| 5 | 4.png | 243.59K |
| 6 | 5.png | 148.55K |
| 7 | 6.png | 50.23K |
| 8 | 卧式单面多轴钻孔组合机床-控制电路图-A4.dwg | 98.51K |
| 9 | 卧式单面多轴钻孔组合机床-液压系统原理图-A3.dwg | 162.98K |
| 10 | 卧式单面多轴钻孔组合机床-液压缸工况图-A3.dwg | 168.78K |
| 11 | 卧式单面多轴钻孔组合机床-液压缸装配图-A3.dwg | 216.98K |
| 12 | 卧式单面多轴钻孔组合机床-负载图和速度图-A3.dwg | 166.47K |
| 13 | 卧式单面多轴钻孔组合机床动力滑台液压系统设计说明书.docx | 1.53M |
此图纸下载需要500金币
立即下载
发布者
机械与液压（原创） +V:o627951491
创作: 596
粉丝: 57
加入时间：2023-10-23
模型信息
图纸格式：dwg
文件大小：2.62M
所需金币：500
上传时间：2025-01-22 14:00:58
是否可编辑：可修改，包括参数
版本：AutoCAD 2018
标签
图纸简介

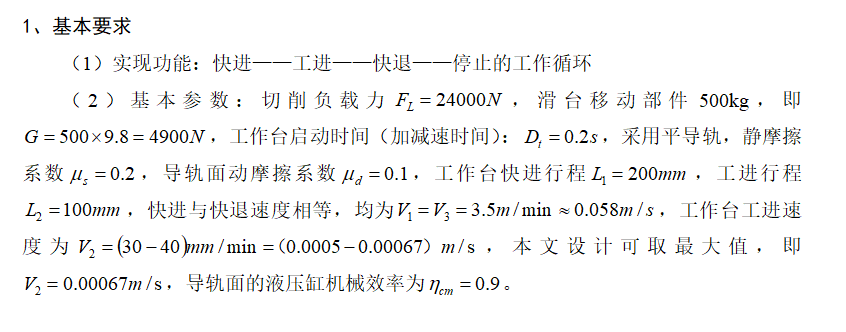

卧式单面多轴钻孔组合机床液压系统，包含液压系统原理图，油缸装配图，液压缸工况图，负载图和速度图，控制电路图，设计计算书等。 （1）实现功能：快进——工进——快退——停止的工作循环 （2）基本参数：切削负载力24000N，滑台移动部件500kg，即，工作台启动时间（加减速时间）0.2：，采用平导轨，静摩擦系数0.2，导轨面动摩擦系数0.1，工作台快进行程200，工进行程100，快进与快退速度相等，均为3.5m/min，工作台工进速度为30-40mm/min，导轨面的液压缸机械效率为0.9。
