04S519隔油池
（ID:1869688）
改图/画图
截图
AI截图渲染
✨AI图片渲染
| # | 文件名称 | 文件大小 |
|---|---|---|

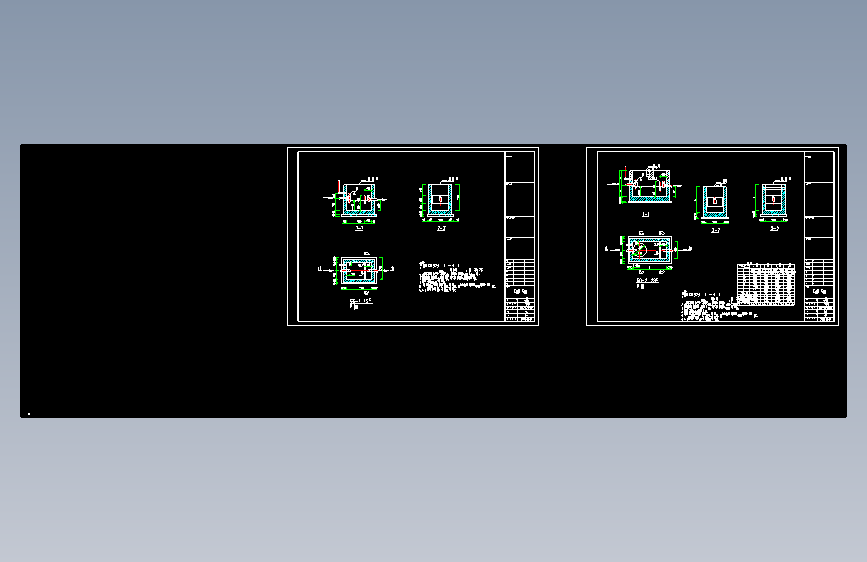

| 1 | 04S519隔油池.dwg | 124.32K |
此图纸下载需要20金币
立即下载
发布者
模型信息
图纸ID：1869688
图纸格式：dwg
文件大小：97.55KB
所需金币：20
上传时间：2025-02-12 11:07:25
是否可编辑：可修改，包括参数
软件版本：AutoCAD 2004
标签
隔油池
04S519
04s519
小型隔油池
隔油池图集
图纸简介

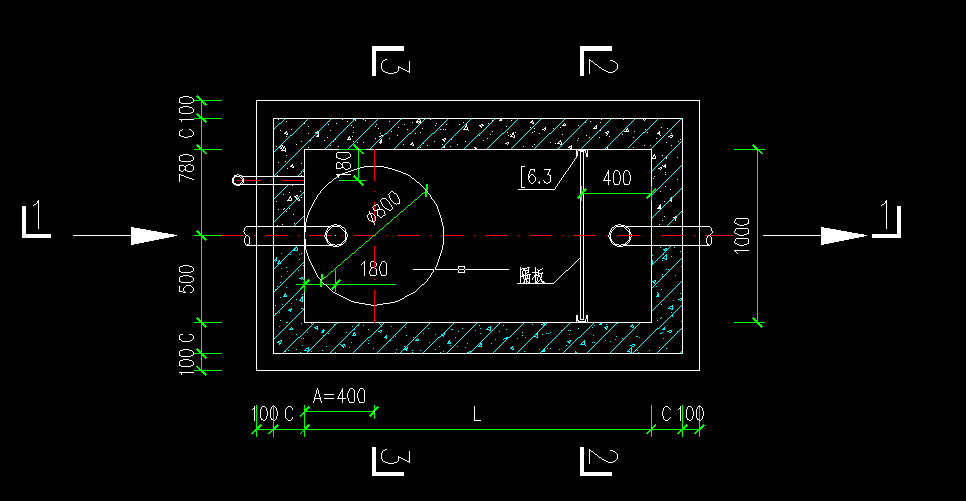

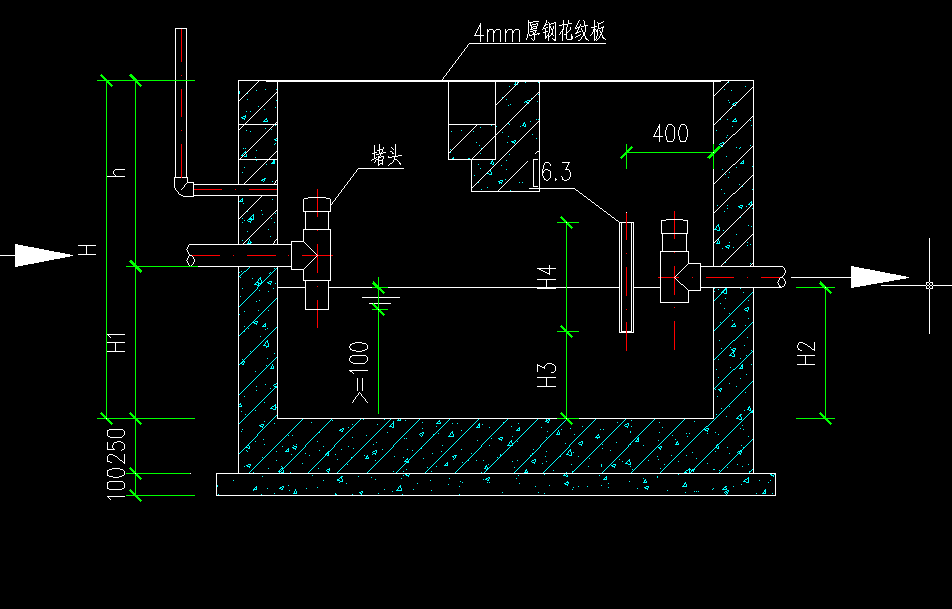

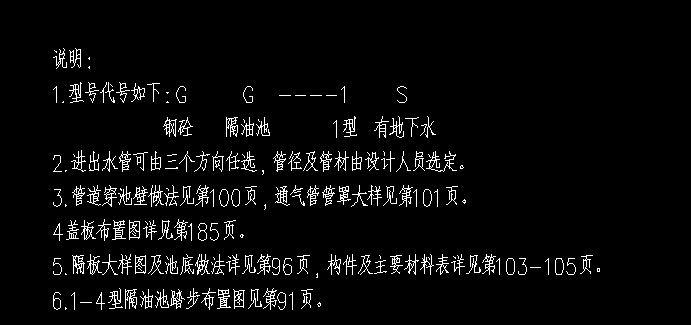

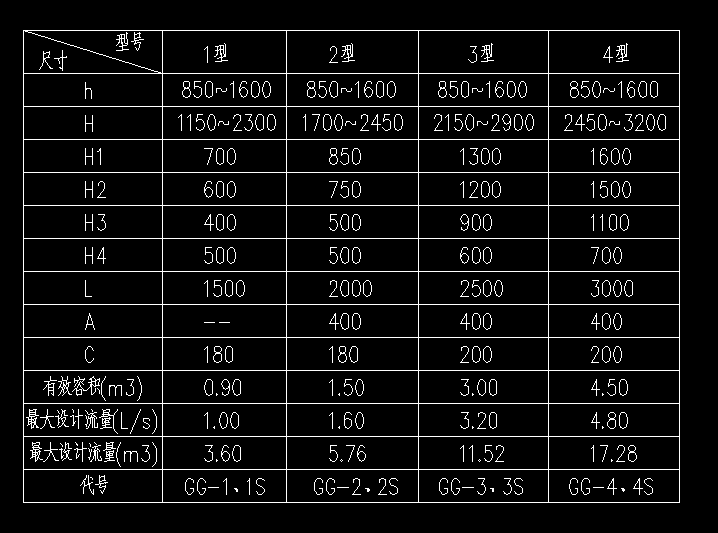

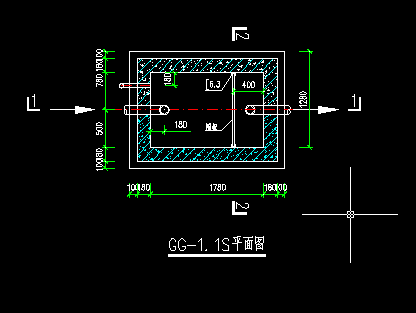

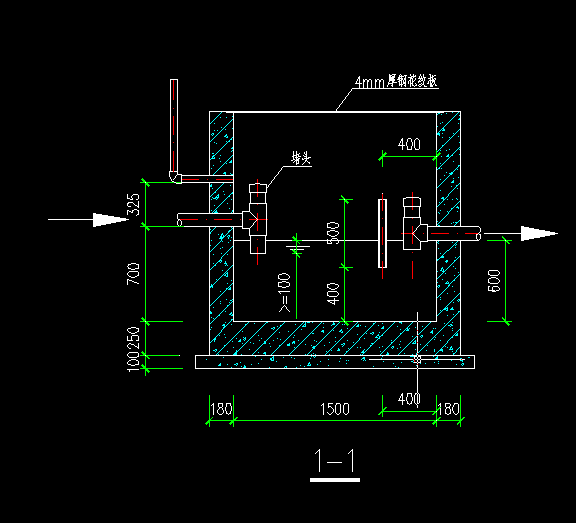

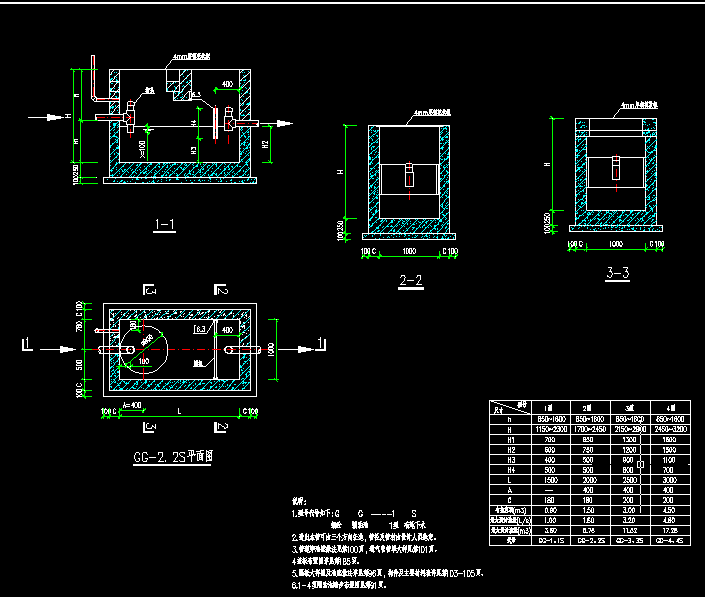

小型隔油池，四种型号。GG-1、2、3、4S型。主要适用于食用油，餐饮类，主要形式：平流式。处理水量分别为：1L/S、1.6L/S、3.2L/S、4.8L/S，即：3.6m3/h、5.76m3/h、11.523m/h、17.28m3/h.简单实用。可参考使用。此图纸参考图集04S519画出来的。关于池体的结构图，可参考此图集。有需要此图集的，可联系我。
