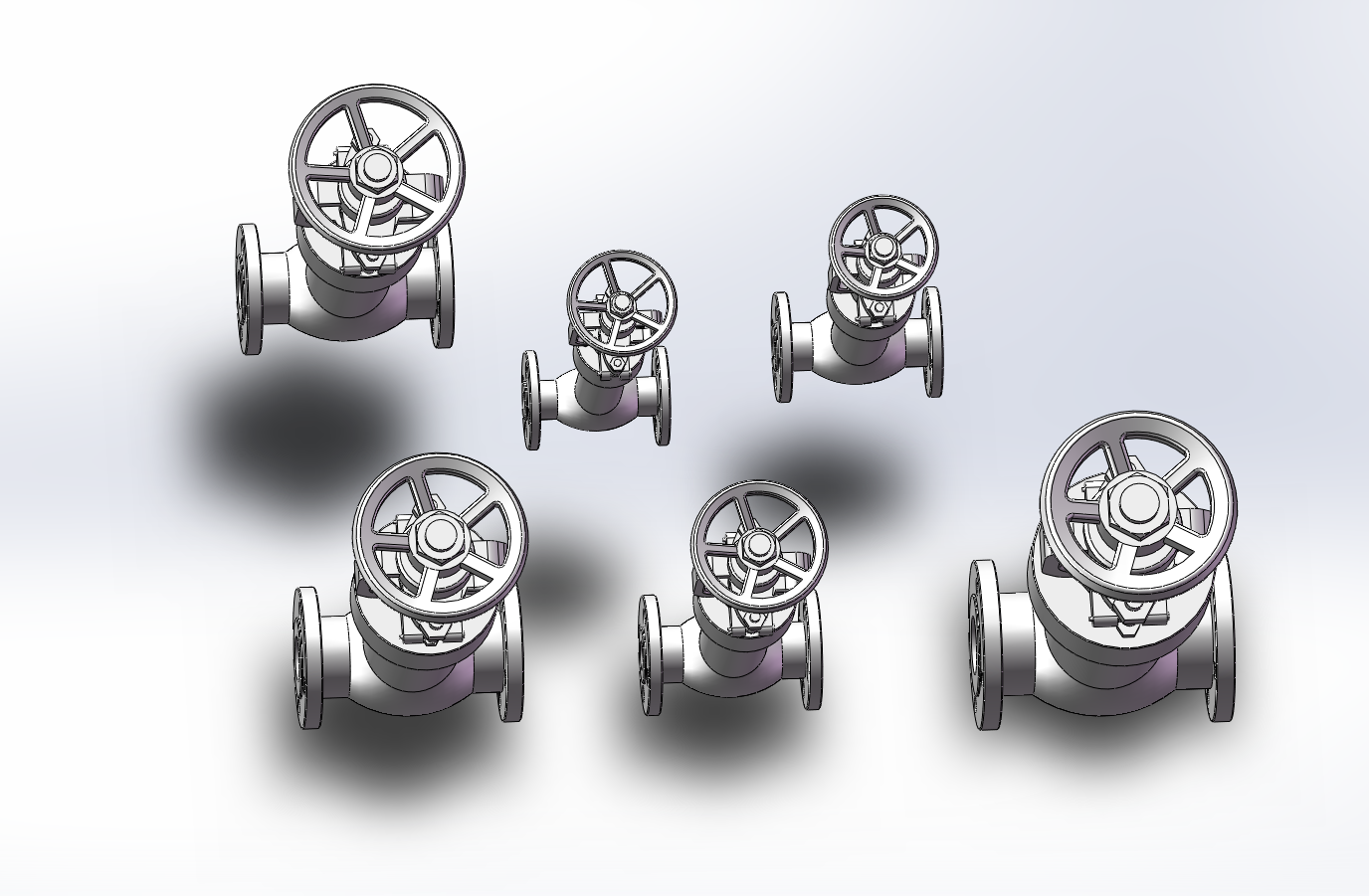

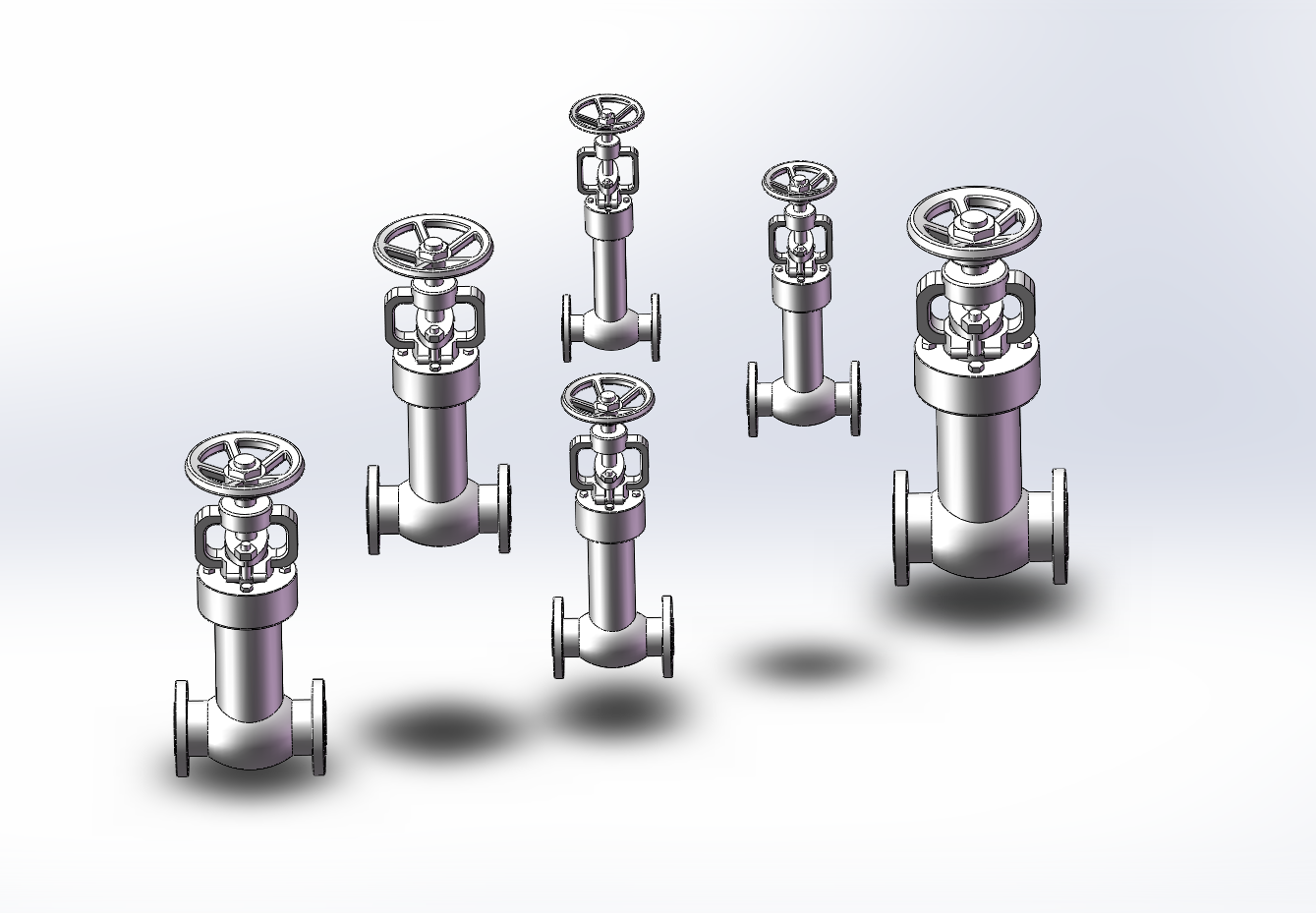

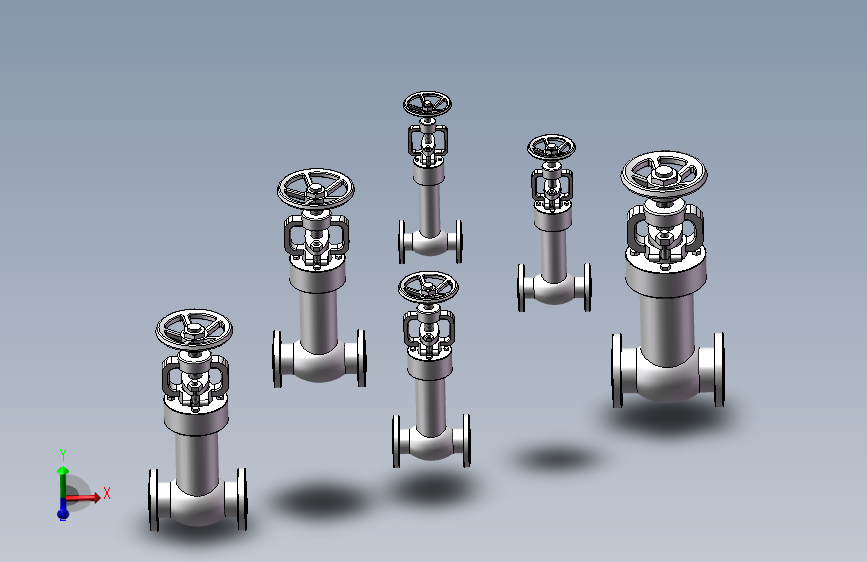

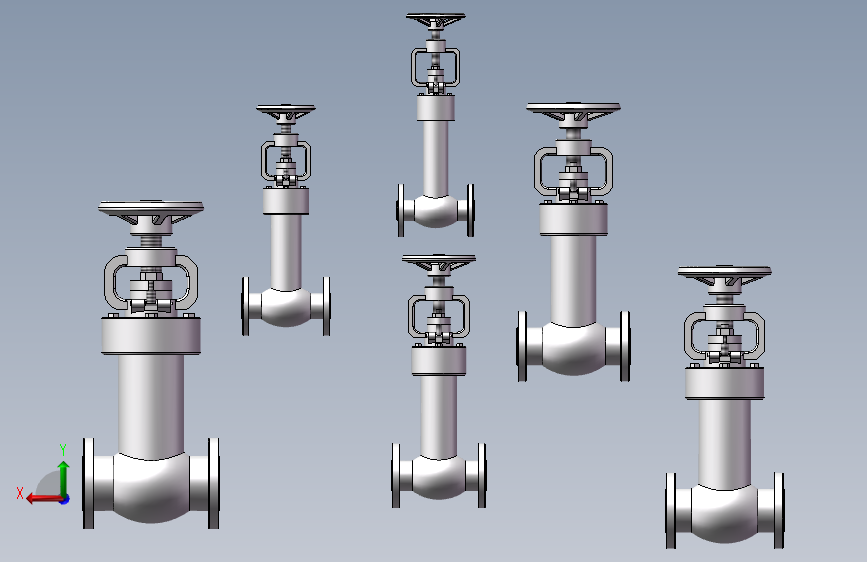

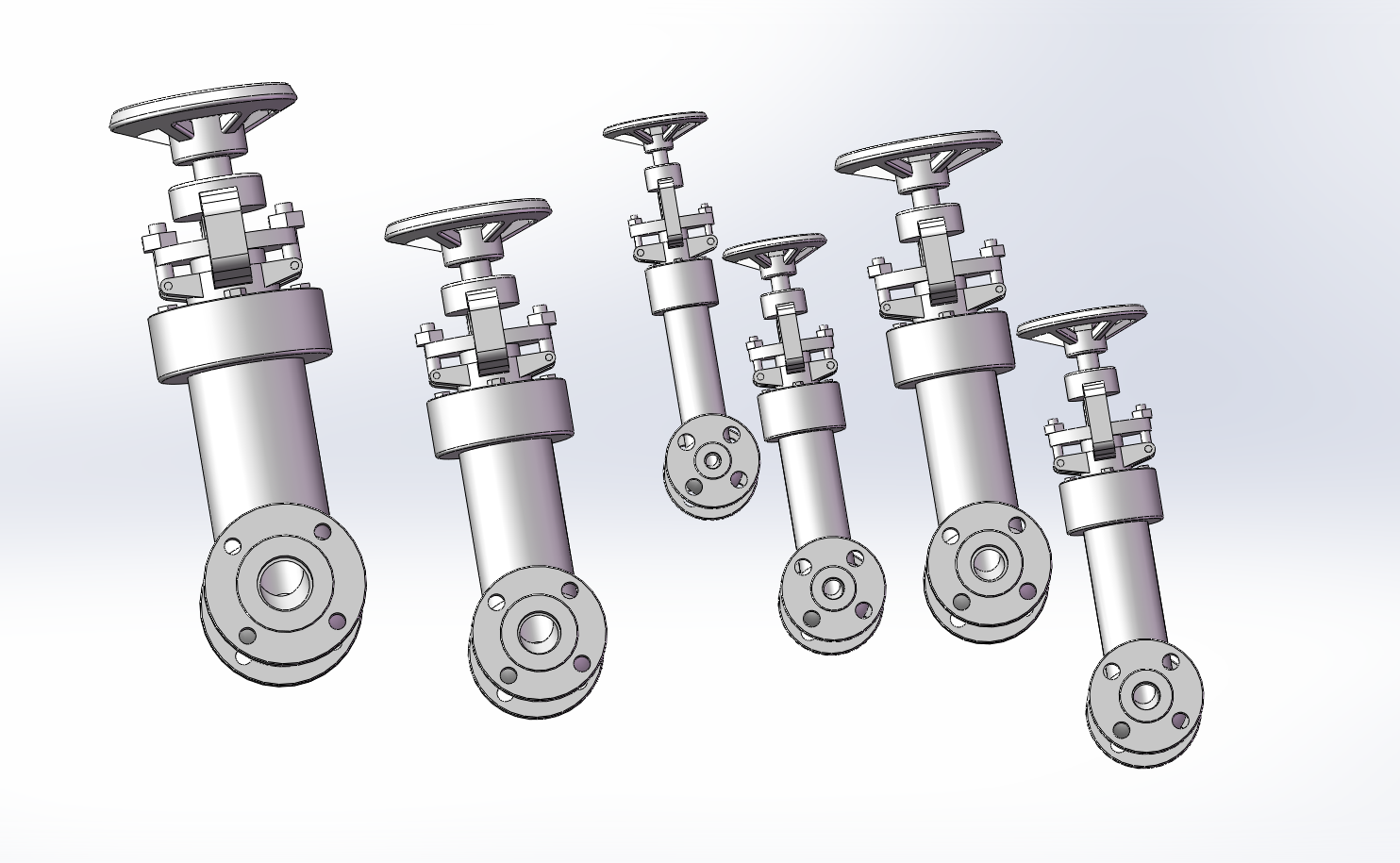

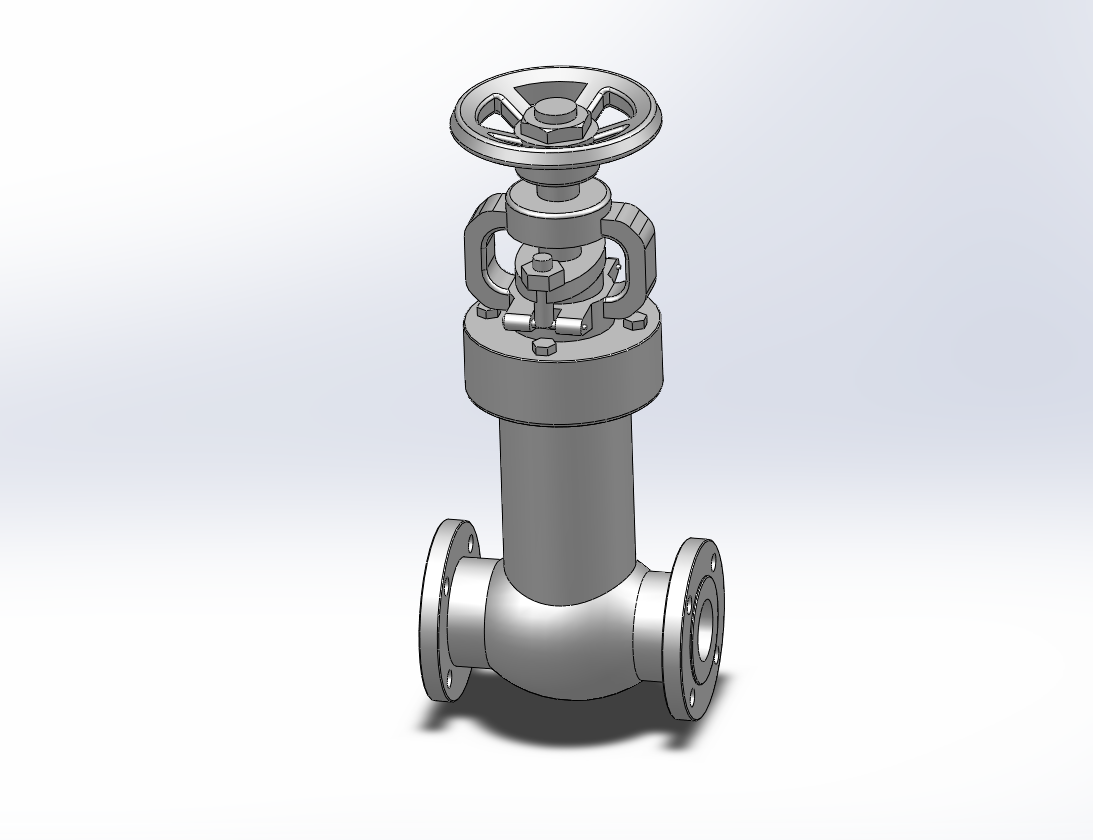

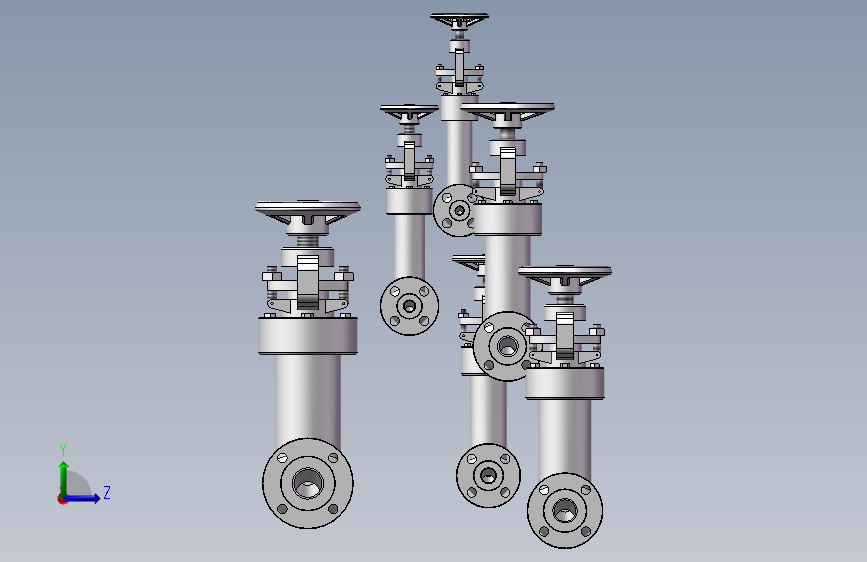

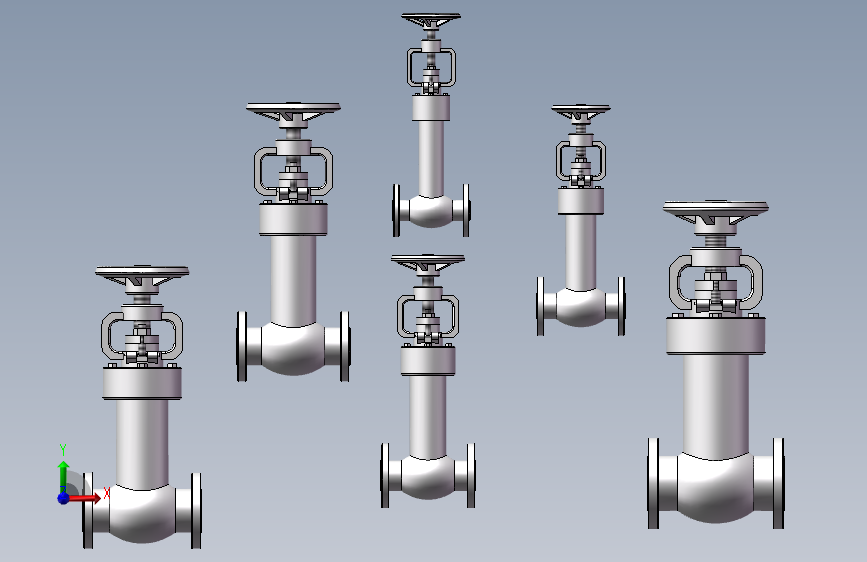

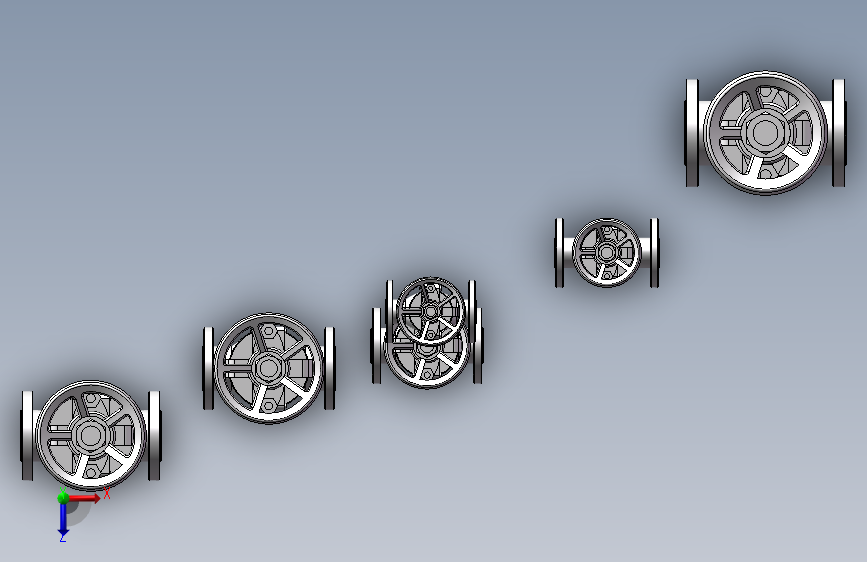

6款低温截止阀PN1.6-4.0模型（ID:1889876）

设备部件 / 管道附件 / 6款低温截止阀PN1.6-4.0模型

©非原创

平面图

3D视图

文件列表

#	文件名称	文件大小
1	17404661844856.zip	5.06M
2	低温截止阀PN1.6-4.0[DN15].sldprt	616.97K
3	低温截止阀PN1.6-4.0[DN20].sldprt	605.75K
4	低温截止阀PN1.6-4.0[DN25].sldprt	608.47K
5	低温截止阀PN1.6-4.0[DN32].sldprt	610.23K
6	低温截止阀PN1.6-4.0[DN40].sldprt	624.82K
7	低温截止阀PN1.6-4.0[DN50].sldprt	621.70K
8	装配体36.SLDASM	1.51M

此图纸下载需要33金币

立即下载

发布者

156****6923

创作: 7177

粉丝: 34

加入时间：2024-07-22

私信

关注

模型信息

图纸格式：sldprt,sldasm

文件大小：5.18M

所需金币：33

上传时间：2025-02-25 14:50:02

是否可编辑：可修改，包括参数

版本：SOLIDWORKS 2017

标签

截止阀

图纸简介

低温截止阀PN1.6-4.0 ，截止阀，也叫截门，是使用最广泛的一种阀门，它之所以广受欢迎，是由于开闭过程中密封面之间摩擦力小，比较耐用，开启高度不大，制造容易，维修方便，不仅适用于中低压，而且适用于高压。截止阀的闭合原理是，依靠阀杠压力，使阀瓣密封面与阀座密封面紧密贴合，阻止介质流通。截止阀只许介质单向流动，安装时有方向性。截止阀的结构长度大于闸阀，同时流体阻力大，长期运行时，密封可靠性不强。
